1 SCHÜTZ SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ CENÍK Platný od

2 Přehled Obchodní zástupci Česká republika 1 Ing. Richard Kaiser jednatel společnosti Stráž nad Nisou Liberec Tel , GSM richard.kaiser@euroheat.cz 2 Jiří Pojsl obchodně-technický zástupce Stráž nad Nisou Liberec Tel GSM jiri.pojsl@euroheat.cz 3 René Sochor obchodně-technický zástupce Nádražní Zliv Tel GSM rene.sochor@euroheat.cz 4 Ludvík Brázda obchodně-technický zástupce Purkyňova 453/ Ždár nad Sázavou Tel GSM ludvik.brazda@euroheat.cz KARLOVARSKÝ KRAJ 2 PLZEŇSKÝ KRAJ 3 ÚSTECKÝ KRAJ 2 1 LIBERECKÝ KRAJ 2 KRÁLOVÉHRADECKÝ KRAJ STŘEDOČESKÝ KRAJ PARDUBICKÝ KRAJ 2 2 KRAJ VYSOČINA JIHOČESKÝ KRAJ JIHOMORAVSKÝ K Slovenská republika = hranice krajů 6 Ing. Ján Karman konateľ spoločnosti obchodno-technický zástupca Tel Fax GSM jan.karman@euroheat.sk 6 BRATIS- LAVSKÝ KRAJ TRNAVSKÝ KRAJ TRENČIANSKÝ KRAJ NITRANSKÝ KRAJ SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

3 Obsah Ceníku RAJ 4 OLOMOUCKÝ KRAJ Ing. Tomáš Kaiser obchodně-technický zástupce a marketing Stráž nad Nisou Liberec Tel GSM tomas.kaiser@euroheat.cz David Boháč technická podpora a logistika Stráž nad Nisou Liberec Tel GSM david.bohac@euroheat.cz MORAVSKOSLEZSKÝ KRAJ ZLÍNSKÝ KRAJ 4 4 Přehled Obchodní zástupci Systém SCHÜTZ deska s výstupky Systém SCHÜTZ fólie s výstupky Systém SCHÜTZ R Systém SCHÜTZ deska quadro-takk PRO Systém SCHÜTZ deska ultra-takk PRO Systém SCHÜTZ deska vari-takk PRO ZIP systém SCHÜTZ izolační role ZIP systém SCHÜTZ skládaná deska EKO varianta suchého systému SCHÜTZ Suchý systém SCHÜTZ Stavba podlah dle DIN Systém průmyslového vytápění SCHÜTZ Otopné trubky SCHÜTZ Přídavná tepelná izolace Obvodové dilatační lemy Nářadí Příslušenství Přísady do potěru Rozdělovače topných okruhů Skříně rozdělovače SCHÜTZ Skříně rozdělovače pod omítku SCHÜTZ Regulační technika varimatic Regulační stanice rozdělovače varimatic Všeobecné podmínky ŽILINSKÝ KRAJ 6 PREŠOVSKÝ KRAJ 6 BANSKOBYSTRICKÝ KRAJ 6 KOŠICKÝ KRAJ 6 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 3

4 SCHÜTZ systémová deska s výstupky Konec kompromisů! SCHÜTZ systém s výstupky je ideální variantou pro všechny geometrie místností, všechny běžné typy mazaniny a přizpůsobí se většině individuálních požadavků. Pohodlí, kvalita a flexibilita bez kompromisů. Vhodné pro otopné trubky duo-flex a tri-o-flex 14 x 2 mm 16 x 2 mm 17 x 2 mm Možnost diagonální pokládky trubky bez dodatečného ukotvení (připevnění) Systém vhodný pro pokládku 1 osobou Konstruováno pro vysoké zatížení Kombinovaná EPS-T tepelná a kročejová izolace Testováno dle DIN Z vakuově tvarované umělohmotné fólie Stabilní vypěněné výstupky pro upevnění trubek s odolností proti sešlápnutí (tzv. pochozí systém) Rozteč v násobcích 5,5 cm Přesah fólie s výstupky pro spojení desek Čistá plocha 1,34 m 2 4 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

5 Rozteč (VA) v cm Otopná trubka cca m/m 2 Směrná cena systému (Kč/m 2, cenová skupina 01) duo-flex PE-Xa 14 x 2 mm duo-flex PE-Xa 16 x 2 mm duo-flex PE-Xa 17 x 2 mm tri-o-flex MV 14 x 2 mm tri-o-flex MV 16 x 2 mm Montážní směrný čas (pro 2 os.) minut/m 2 5,5 17,6 35,03 35,03 35,38 33,80 33,80 5,0 11,0 8,8 24,30 24,30 24,47 23,68 23,68 3,0 16,5 5,9 20,76 20,76 20,88 20,35 20,35 2,5 22,0 4,4 18,93 18,93 19,02 18,62 18,62 2,0 27,5 3,5 17,83 17,83 17,90 17,59 17,59 2,0 33,0 2,9 17,10 17,10 17,16 16,90 16,90 1,5 Uvedená systémová cena obsahuje 1 m 2 desky s výstupky EPS-T 30-2 (obj. číslo , strana 5), 1 m obvodového dilatačního lemu (obj. číslo , strana 46) a otopnou trubku (strana 42-43) dle pokládací rozteče (VA). Technické Typ EPS-T 30-2 (DES sg) Typ EPS-T 20-2 (DES sg) Typ EPS (DEO) ÖNORM B 6000: EPS-T 650 B 6000: EPS-T 650 Tepelný odpor R D 0,77 m² K/W 0,51 m² K/W 0,38 m² K/W Měrná tepelná (kročejová izolace) 0,039 W/mK (WLG 040) 0,039 W/mK (WLG 040) vodivost λ D (výstupky) 0,034 W/mK (WLG 035) 0,034 W/mK (WLG 035) 0,034 W/mK (WLG 035) Dynamická tuhost SD 20 SD 40 Útlum kročejového hluku ΔL w,r 29 db* 25 db* Požární odolnost RtF E (EN ) E (EN ) E (EN ) Tloušťka desky dl-c = 28 mm dl-c = 18 mm dn = 11 mm 46 mm s výstupky 36 mm s výstupky 29 mm s výstupky Rozměry desky 930 x mm 930 x mm 930 x mm x 450 x 950 mm x 450 x 950 mm x 450 x 950 mm Max. užitečné zatížení 5 kpa (dle EN 13163) 5 kpa (dle EN 13163) Max. tlakové napětí při 10% stlačení 150 kpa (dle EN 13163) Číslo produktu ,40 m 2 16,08 m 2 24,12 m 2 10 desek 12 desek 18 desek /paleta 67,00 m 2 80,40 m 2 120,60 m 2 Cenová skupina Cena/m 2 12,68 14,89 13,18 * dle DIN 4109 s měrnou hmotností potěru 120 kg/m 2 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 5

6 SCHÜTZ systémová deska s výstupky Systémové prvky Vyrovnávací role ultra-takk PRO 20-2 (DES sg) Tepelná a kročejová izolace z expandovaného polystyrénu tvrdá pěna EPS-T dle EN13163, potažená fólií s kotevní tkaninou a natištěným rastrem 5 x 5 cm sloužící jako ochrana proti vlhkosti potěru dle DIN a pro spolehlivou fixaci otopné trubky pomocí příchytných spon, krycí fólie s přesahem 30 mm pro napojení systémových desek. Vyrovnávací prvky EPS-T 30-2 EPS Tepelně izolační desky bez výstupků, s kotevní tkaninou jako vyrovnávací prvek pro průchody dveřními prahy a spárami, pro položení, upevnění a napojení trubek v prostoru u rozdělovače ve dvou variantách. Vyrovnávací role Vyrovnávací prvek Vyrovnávací prvek Technické ultra-takk PRO 20-2 (DES sg) EPS-T 30-2 EPS ** ÖNORM B 6000: EPS-T 650 B 6000: EPS-T 650 Tepelný odpor R D 0,46 m² K/W 0,77 m² K/W 0,32 m² K/W Měrná tepelná vodivost λ D 0,044 W/mK (WLG 045) 0,039 W/mK (WLG 040) 0,034 W/mK (WLG 035) Dynamická tuhost SD 30 SD 30 Útlum kročejového hluku ΔL w,r 27 db* 27 db* Požární odolnost RtF E (EN ) E (EN ) E (EN ) Tloušťka desky dl-c = 18 mm dl-c = 28 mm dl-c = 11 mm Rozměry x mm x mm x mm x 800 x 350 mm x 600 x 240 mm x 600 x 88 mm Číslo produktu ,00 m 2 /role 4,80 m 2 4,80 m 2 bez příchytných spon** 80 příchytných spon bez příchytných spon Cenová skupina Cena/m 2 5,32 11,88 11,60 * dle DIN 4109 s měrnou hmotností potěru 120 kg/m 2 ** tyto prvky potřebné k uchycení trubky jsou dostupné zvlášť, strana 50 6 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

7 Oválný profil Ø18 mm délka 25 m Pro upevnění zástěrky obvodového dilatačního lemu k systémové desce. Dveřní a připojovací prvek 905 x 240 mm Pro spojování systémových desek nebo spojování systémových desek a vyrovnávacího prvku. Technické Oválný profil Dveřní a připojovací prvek Průměr (Ø) 18 mm Rozměry 25 m v roli 905 x 240 mm Číslo produktu rolí 25 kusů Cenová skupina Cena 1,33 /m 6,36 /ks SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 7

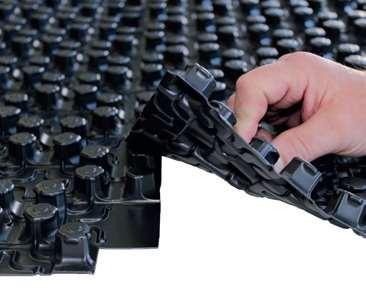

8 Fólie s výstupky SCHÜTZ Systém vhodný pro pokládku 1 osobou. Levnější varianta známé desky s výstupky SCHÜTZ je vhodná pro každou instalaci, u které je vyřešena izolace již předem. Výstupky jsou stejně jako u desky absolutně stabilní a bez problémů pochozí. Díky principu spojování pomocí zámků je montáž fólie proveditelná rychle a jednoduše jednou osobou. Další výhodou je možnost diagonální pokládky otopné trubky bez použití dodatečného ukotvení. Vhodné pro otopné trubky duo-flex a tri-o-flex 14 x 2 mm 16 x 2 mm 17 x 2 mm Stabilní a pochozí výstupky Vhodné pro trubky o průměru mm Diagonální pokládka otopné trubky bez dodatečné fixace Rychlá a snadná montáž Pokládka 1 osobou díky principu spojování pomocí zámků Technické Průměr otopné trubky (Ø) Fólie s výstupky mm Užitná plocha desky 1,2 m 2 Kladecí rozteč přímo 60 mm diagonálně 84 mm Rozměry vč. přesahů x 870 mm Barva Výška výstupků Výška desky Rozměry černá-antracit 21 mm 21 mm x 880 x 170 mm Číslo produktu ,80 m 2 14 desek /paleta 201,60 m 2 Cenová skupina 01 Cena/m 2 10,61 8 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

9 Systémové prvky Spojovací pás 910 x 125 mm Dveřní a přechodový profil 910 x 184 mm Pro přechod do plochy, kde fólie s výstupky již nepokračuje (např. připojení na rozdělovač nebo dveřní prostor). Pro spojení fólií s výstupky. Přechodový díl s upínací lištou Pro fólii s výstupky, rozměry 1,00 x 1,20 m, délka upínací lišty 1 m, pro otopnou trubku: o průměru 14 mm o průměru mm Technické Dveřní a přechodový profil Spojovací pás Přechodový díl s upínací lištou Průměr otopné trubky (Ø) 14 mm mm Rozměry 910 x 184 mm (d x š) 910 x 125 mm (d x š) Fólie 1000 x 1200 mm (d x š), upínací lišta 1000 mm Číslo produktu kusů 10 kusů 1 kus 1 kus Cenová skupina Cena/ks 3,75 3,94 15,93 15,93 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 9

10 Systém SCHÜTZ R50 Inovativní systém plošného podlahového topení ideální pro renovace. Inovativní systém podlahového topení včetně tepelné a kročejové izolace komfortní, efektivní, jako stvořený pro budoucnost. Rychlá instalace bez dodatečných nákladů. Splňuje všechny požadavky pro renovace starších objektů. Vhodné pro otopné trubky duo-flex 12 x 1,5 mm Pokládka jedním montážníkem Vakuově tvarovaná plastová fólie s roztečí 12 cm Tepelná a kročejová izolace Certifikace dle DIN Minimální stavební výška, od 42 mm včetně tepelné a kročejové izolace a potěru Deska odolná proti sešlápnutí, výstupky vyplněné pěnou Pro otopnou trubku Ø 12 mm Fólie s přesahem pro spojení desek tvarovanými zámky Čistá plocha 1,21 m 2 Integrovaná diagonální pokládka 10 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

11 Rozteč (VA) v cm Otopná trubka cca m/m 2 Směrná cena systému (Kč/m 2, cenová skupina 01) duo-flex PE-Xa 12 x 1,5 mm Montážní směrný čas (pro 2 os.) minut/m ,0 37,19 3,0 24 4,0 31,03 2,0 Uvedená systémová cena obsahuje 1 m 2 desky s výstupky EPS-T 32-2 (obj. číslo , strana 11), 1 m obvodového dilatačního lemu (obj. číslo , strana 47) a otopnou trubku (strana 42-43) dle pokládací rozteče (VA). Technické Typ EPS-T 32-2 (DES sg) Typ EPS (DEO) Typ EPS (DEO) ÖNORM B 6000: EPS-T 650 Tepelný odpor R D 0,77 m² K/W 0,77 m² K/W 0,51 m² K/W Měrná tepelná (kročejová izolace) 0,039 W/mK (WLG 040) vodivost λ D (výstupky) 0,034 W/mK (WLG 035) 0,034 W/mK (WLG 035) 0,034 W/mK (WLG 035) Dynamická tuhost SD 50 Útlum kročejového hluku ΔL w,r 24 db* Požární odolnost RtF E (EN ) E (EN ) E (EN ) Tloušťka desky dl-c = 30 mm s výstupky dn = 31 mm s výstupky dn = 22 mm s výstupky Rozměry (brutto) x 900 mm x 900 mm x 900 mm x 450 x 950 mm x 450 x 950 mm x 450 x 950 mm Max. užitečné zatížení 5 kpa (dle EN 13163) Max. tlakové napětí při 10% stlačení 150 kpa (dle EN 13163) 150 kpa (dle EN 13163) Číslo produktu ,73 m 2 16,93 m 2 22,99 m 2 13 desek 14 desek 19 desek Cenová skupina Cena/m 2 23,73 25,19 23,73 Poznámka: Detailní stavební výšky instalace, v závislosti na různých hodnotách užitečného zatížení jsou uvedeny v naší technické dokumentaci. * dle DIN 4109 s měrnou hmotností potěru 120 kg/m 2 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 11

12 Systém SCHÜTZ R50 Systémové prvky Vyrovnávací prvky Tepelně izolační desky EPS-T 20-2 EPS ESP DEO 100/20 mm Tepelně izolační desky bez výstupků s kotevní tkaninou jako vyrovnávací prvek pro průchody dveřními prahy a spárami a pro položení, upevnění a napojení trubek v prostoru u rozdělovače. Vyrovnávací role Tepelně izolační deska Tepelně izolační deska Technické ultra-takk PRO 20-2 (DES sg)** EPS ** EPS DEO 100/20 ÖNORM B 6000: EPS-T 650 Tepelný odpor R D 0,45 m² K/W 0,32 m² K/W 0,49 m² K/W Měrná tepelná vodivost λ D 0,044 W/mK (WLG 045) 0,034 W/mK (WLG 035) 0,034 W/mK (WLG 035) Dynamická tuhost SD 30 Útlum kročejového hluku ΔL w,r 27 db* Požární odolnost RtF E (EN ) E (EN ) E (EN ) Jmenovitá tloušťka dl-c = 20 mm dn = 11 mm dn = 20 mm Rozměry x mm x mm x mm x 800 x 350 mm x 600 x 88 mm x x 200 mm Číslo produktu ,00 m 2 /role 4,80 m 2 /4 desek 12,00 m 2 /5 desek bez příchytných spon** bez příchytných spon** Cenová skupina Cena/ks 5,32 11,60 10,92 * dle DIN 4109 s měrnou hmotností potěru 120 kg/m 2 ** tyto prvky potřebné k uchycení trubky jsou dostupné zvlášť, strana SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

13 Dveřní a ukončovací prvky R x 340 mm Pro bezpečné překrytí dělicích hran systémových desek a vyrovnávacích prvků; Spotřeba pro desku před rozdělovačem: max. 3,40 m. Spojovací profil R x 240 mm Pro spojování zbytků systémových desek. Technické Dveřní a ukončovací prvky R50 Spojovací profil R50 Rozměry x 340 mm x 240 mm Číslo produktu kusů 10 kusů Cenová skupina Cena/ks 6,11 5,76 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 13

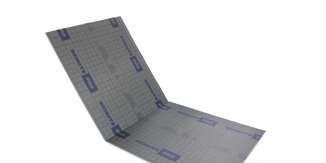

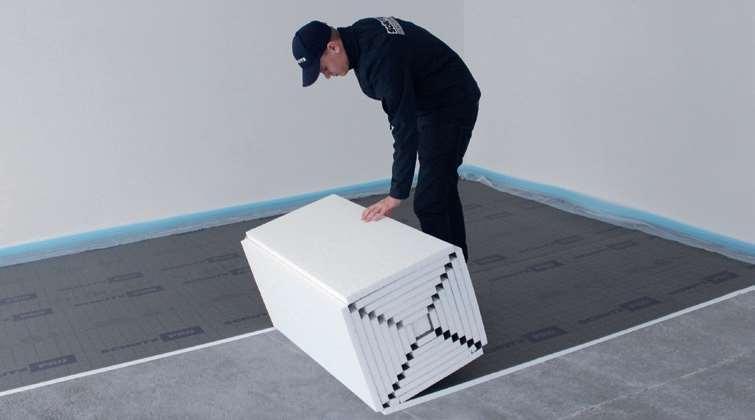

14 Systémová deska Tacker quadro-takk PRO Čtvercová skládaná role v šesti variantách. Geniální princip: nejlepší vlastnosti při pokládce, jednodušší transport a skladování. Pro spolehlivou fixaci otopné trubky SCHÜTZ slouží stabilní 8 mm široké příchytné spony. Spolehlivou fixaci trubky velmi urychluje a usnadňuje speciální montážní nástroj. Systémová deska Tacker quadro-takk PRO v 6 různých variantách Nyní s lepicí páskou! Vylepšené ukotvení Rychlá a snadná pokládka EPS-T skládaná role Certifikace dle DIN Kontrola kvality Potaženo fólií s kotevní tkaninou a natištěným rastrem Podélný 30 mm přesah krycí fólie pro překrytí spár 10,3 m² v každé skládané roli Nyní s lepicí páskou 14 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

15 Rozteč (VA) v cm Otopná trubka cca m/m 2 Přibližný počet příchytných spon Směrná cena systému (Kč/m 2, cenová skupina 01) duo-flex PE-Xa 14 x 2 mm duo-flex PE-Xa 16 x 2 mm duo-flex PE-Xa 17 x 2 mm Montážní směrný čas (pro 2 os.) minut/m , ,46 36,46 36,82 7,0 10 8, ,36 22,36 22,53 4,0 15 5, ,74 17,74 17,85 3,5 20 4, ,87 15,87 15,96 3,0 25 3, ,45 14,45 14,53 2,5 30 3, ,56 13,56 13,62 2,0 35 2, ,83 12,83 12,89 2,0 40 2, ,35 12,35 12,39 1,5 Uvedená systémová cena obsahuje 1 m 2 desky quadro-takk PRO EPS-T 30-2 (obj. číslo , strana 15), 1 m obvodového dilatačního lemu (obj. číslo , strana 46) a otopnou trubku (strana 42-43) a příchytné spony (strana 25) dle pokládací rozteče (VA), 1 m lepicí pásky (obj. číslo , strana 50). Technické Typ EPS-T 35-3 (DES sm) Typ EPS-T 30-3 (DES sm) Typ EPS-T 30-2 (DES sg) ÖNORM B 6000: EPS-T 650 B 6000: EPS-T 650 B 6000: EPS-T 650 Tepelný odpor R D 0,80 m² K/W 0,68 m² K/W 0,77 m² K/W Měrná tepelná vodivost λ D 0,044 W/mK (WLG 045) 0,044 W/mK (WLG 045) 0,039 W/mK (WLG 040) Dynamická tuhost SD 15 SD 20 SD 30 Útlum kročejového hluku ΔL w,r 31 db* 29 db* 27 db* Požární odolnost RtF E (EN ) E (EN ) E (EN ) Tloušťka desky dl-c = 32 mm dl-c = 27 mm dl-c = 28 mm Rozměry desky x mm x mm x mm 600 x 600 x mm 600 x 600 x mm 600 x 600 x mm Max. užitečné zatížení 4 kpa (dle EN 13163) 4 kpa (dle EN 13163) 5 kpa (dle EN 13163) Způsob pokládky jednovrstvá dvouvrstvá jednovrstvá Zvýšená zatížitelnost ne ne ano Číslo produktu ,1 m 2 /role 10,3 m 2 /role 10,3 m 2 /role /paleta 64,80 m 2 82,40 m 2 82,40 m 2 Cenová skupina Cena/m 2 8,72 7,77 8,10 * dle DIN 4109 s měrnou hmotností potěru 120 kg/m 2 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 15

16 Systémová deska Tacker quadro-takk PRO Snadněji už to nelze stačí pohodlně rozrolovat. Speciální varianta Technické Typ EPS-T 30-2 (DES sg) Typ EPS-T 25-2 (DES sg) Typ EPS DEO 100/30 ÖNORM B 6000: EPS-T 1000 B 6000: EPS-T 650 Tepelný odpor R D 0,88 m² K/W 0,57 m² K/W 0,88 m² K/W Měrná tepelná vodivost λ D 0,034 W/mK (WLG 035) 0,044 W/mK (WLG 045) 0,034 W/mK (WLG 035) Dynamická tuhost SD 30 SD 20 Útlum kročejového hluku ΔL w,r 27 db* 29 db* Požární odolnost RtF E (EN ) E (EN ) E (EN ) Tloušťka desky dl-c = 28 mm dl-c = 23 mm dn = 30 mm Rozměry desky x mm x mm x mm 600 x 600 x mm 600 x 600 x mm 600 x 600 x mm Max. užitečné zatížení 10 kpa (dle EN 13163) 5 kpa (dle EN 13163) Max. tlakové napětí při 10% stlačení 100 kpa (dle EN 13163) Způsob pokládky jednovrstvá dvouvrstvá jednovrstvá Zvýšená zatížitelnost ano ano ano Číslo produktu ,3 m 2 /role 12,2 m 2 /role 10,3 m 2 /role /paleta 82,40 m 2 97,60 m 2 82,40 m 2 Cenová skupina Cena/m 2 16,50 7,39 10,87 * dle DIN 4109 s měrnou hmotností potěru 120 kg/m 2 16 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

17 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 17

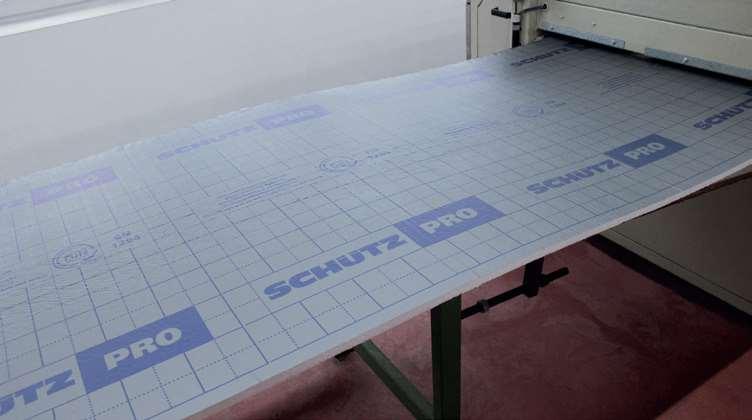

18 Systémová deska Tacker ultra-takk PRO Rozrolovat položit a hotovo! Smysluplná alternativa v případě pokládání velkých ploch podlahového topení. Vhodné pro otopné trubky duo-flex a tri-o-flex 14 x 2 mm 16 x 2 mm 17 x 2 mm 20 x 2 mm Vylepšené ukotvení Rychlá a snadná pokládka Tepelná a kročejová izolace z expandovaného polystyrénu tvrdá pěna EPS-T dle EN Potaženo fólií s kotevní tkaninou a natištěným rastrem 5 x 5 cm sloužící jako ochrana proti vlhkosti potěru dle DIN a pro spolehlivou fixaci otopné trubky pomocí příchytných spon Tupá hrana Krycí fólie s přesahem 30 mm pro překrytí spojů při napojování systémových desek Na vyžádání i s lepicí páskou 18 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

19 Rozteč (VA) v cm Otopná trubka cca m/m 2 Přibližný počet příchytných spon Směrná cena systému (Kč/m 2, cenová skupina 01) duo-flex PE-Xa 14 x 2 mm duo-flex PE-Xa 16 x 2 mm duo-flex PE-Xa 17 x 2 mm Montážní směrný čas (pro 2 os.) minut/m , ,76 34,76 35,12 7,0 10 8, ,66 20,66 20,83 4,0 15 5, ,04 16,04 16,15 3,5 20 4, ,17 14,17 14,26 3,0 25 3, ,75 12,75 12,83 2,5 30 3, ,86 11,86 11,92 2,0 35 2, ,13 11,13 11,19 2,0 40 2, ,65 10,65 10,69 1,5 Uvedená systémová cena obsahuje 1 m 2 desky ultra-takk PRO EPS-T 30-2 (obj. číslo , strana 19), 1 m obvodového dilatačního lemu (obj. číslo , strana 46), otopnou trubku (strana 42-43) a příchytné spony (strana 25) dle pokládací rozteče (VA), 1 m lepicí pásky (obj. číslo , strana 50). Technické Typ EPS-T 35-3 (DES sm) Typ EPS-T 30-3 (DES sm) Typ EPS-T 30-2 (DES sg) ÖNORM B 6000: EPS-T 650 B 6000: EPS-T 650 B 6000: EPS-T 650 Tepelný odpor R D 0,80 m² K/W 0,68 m² K/W 0,77 m² K/W Měrná tepelná vodivost λ D 0,044 W/mK (WLG 045) 0,044 W/mK (WLG 045) 0,039 W/mK (WLG 040) Dynamická tuhost SD 15 SD 20 SD 30 Útlum kročejového hluku ΔL w,r 31 db* 29 db* 27 db* Požární odolnost RtF E (EN ) E (EN ) E (EN ) Tloušťka desky dl-c = 32 mm dl-c = 27 mm dl-c = 28 mm Rozměry desky x mm x mm x mm Max. užitečné zatížení 4 kpa (dle EN 13163) 4 kpa (dle EN 13163) 5 kpa (dle EN 13163) Způsob pokládky jednovrstvá dvouvrstvá jednovrstvá Zvýšená zatížitelnost ne ne ano Číslo produktu ,00 m 2 /role 10,00 m 2 /role 10,00 m 2 /role Cenová skupina Cena/m 2 8,10 5,87 6,40 s lepicí páskou s lepicí páskou s lepicí páskou Číslo produktu Cena na vyžádání na vyžádání na vyžádání * dle DIN 4109 s měrnou hmotností potěru 120 kg/m 2 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 19

20 Systémová deska Tacker ultra-takk PRO Rozrolovat položit a hotovo! Speciální varianta Technické Typ EPS-T 30-2 (DES sg) Typ EPS-T 25-2 (DES sg) Typ EPS-T 20-2 (DES sg) ÖNORM B 6000: EPS-T 650 B 6000: EPS-T 650 B 6000: EPS-T 650 Tepelný odpor R D 0,88 m² K/W 0,57 m² K/W 0,46 m² K/W Měrná tepelná vodivost λ D 0,034 W/mK (WLG 035) 0,044 W/mK (WLG 045) 0,044 W/mK (WLG 045) Dynamická tuhost SD 30 SD 20 SD 30 Útlum kročejového hluku ΔL w,r 27 db* 29 db* 27 db* Požární odolnost RtF E (EN ) E (EN ) E (EN ) Tloušťka desky dl-c = 28 mm dl-c = 23 mm dl-c = 18 mm Rozměry desky x mm x mm x mm Max. užitečné zatížení 5 kpa (dle EN 13163) 5 kpa (dle EN 13163) 5 kpa (dle EN 13163) Způsob pokládky jednovrstvá dvouvrstvá dvouvrstvá Zvýšená zatížitelnost ano ano ano Číslo produktu ,00 m 2 /role 10,00 m 2 /role 10,00 m 2 /role Cenová skupina Cena/m 2 9,89 6,00 5,32 s lepicí páskou s lepicí páskou s lepicí páskou Číslo produktu Cena na vyžádání na vyžádání na vyžádání * dle DIN 4109 s měrnou hmotností potěru 120 kg/m 2 20 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

21 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 21

22 Systémová deska Tacker vari-takk PRO Pokládka jedním snadným pohybem. Desky 2,4 m 2 jsou položeny jedním pohybem. Slouží současně jako tepelná a kročejová izolace. Nově také jako odlehčená deska pro montáž na přídavnou izolaci položenou do roviny. Tyto systémové desky jsou vhodné především k pokládce velkých ploch. V tloušťkách 2 mm 20 mm 25 mm 30 mm 35 mm Stefan Löser Löser & Anspach Vylepšené ukotvení Rychlá a snadná pokládka Tepelná a kročejová izolace z expandovaného polystyrenu tvrdá pěna EPS-T dle EN Potaženo fólií s kotevní tkaninou a natištěným rastrem 5 x 5 cm sloužící jako ochrana proti vlhkosti potěru dle DIN a pro spolehlivou fixaci otopné trubky pomocí příchytných spon Tupá hrana Krycí fólie s přesahem 30 mm pro překrytí spojů při napojování systémových desek vari-takk 2 mm dlehčená deska pro montáž na již přídavnou izolaci položenou do roviny NOVINKA 22 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

23 Technické Typ EPS-T 35-3 (DES sm) Typ EPS-T 30-3 (DES sm) Typ EPS-T 30-2 (DES sg) ÖNORM B 6000: EPS-T 650 B 6000: EPS-T 650 B 6000: EPS-T 650 Tepelný odpor R D 0,80 m² K/W 0,68 m² K/W 0,77 m² K/W Měrná tepelná vodivost λ D 0,044 W/mK (WLG 045) 0,044 W/mK (WLG 045) 0,039 W/mK (WLG 040) Dynamická tuhost SD 15 SD 20 SD 30 Útlum kročejového hluku ΔL w,r 31 db* 29 db* 27 db* Požární odolnost RtF E (EN ) E (EN ) E (EN ) Tloušťka desky dl-c = 32 mm dl-c = 27 mm dl-c = 28 mm Rozměry desky x mm x mm x mm x x 490 mm x x 480 mm x x 480 mm Max. užitečné zatížení 4 kpa (dle EN 13163) 4 kpa (dle EN 13163) 5 kpa (dle EN 13163) Způsob pokládky dvouvrstvá dvouvrstvá jednovrstvá Zvýšená zatížitelnost ne ne ano Číslo produktu ,8 m 2 19,2 m 2 19,2 m 2 7 desek 8 desek 8 desek /paleta 67,20 m 2 76,80 m 2 76,80 m 2 Cenová skupina Cena/m 2 8,51 6,14 6,47 * dle DIN 4109 s měrnou hmotností potěru 120 kg/m 2 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 23

24 Systémová deska Tacker vari-takk PRO Pokládka jedním snadným pohybem. NOVINKA K dostání od 3. čtvrtletí 2018 Technické Typ EPS-T 25-2 (DES sg) Typ EPS-T 20-2 (DES sg) Typ 2 mm ÖNORM B 6000: EPS-T 650 B 6000: EPS-T 650 Tepelný odpor R D 0,57 m² K/W 0,46 m² K/W Měrná tepelná vodivost λ D 0,044 W/mK (WLG 045) 0,044 W/mK (WLG 045) Dynamická tuhost SD 20 SD 30 Útlum kročejového hluku ΔL w,r 29 db* 27 db* Požární odolnost RtF E (EN ) E (EN ) F / E pod potěr Tloušťka desky dl-c = 23 mm dl-c = 18 mm 2 mm Rozměry desky x mm x mm x mm x x 500 mm x x 400 mm x x 40 mm Max. užitečné zatížení 5 kpa (dle EN 13163) 5 kpa (dle EN 13163) Způsob pokládky dvouvrstvá dvouvrstvá dvouvrstvá Zvýšená zatížitelnost ano ano Číslo produktu ,0 m 2 24,0 m 2 24,0 m 2 10 desek 10 desek 10 desek /paleta 96 m m m 2 Cenová skupina Cena/m 2 6,06 5,61 11,79 * dle DIN 4109 s měrnou hmotností potěru 120 kg/m 2 24 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

25 Příslušenství Erwin Montážní nástroj K ukotvení příchytných spon (obj. č ) šíře 38 mm do systémových desek Tacker. Modré, krátké (šíře 38 mm) Příchytné spony Pro desky Tacker, pro spolehlivou fixaci otopné trubky (14-17 mm) pomocí montážního nástroje Erwin (obj. č ). Klaus Montážní nástroj K ukotvení příchytných spon (obj. č ) délky 58 mm do systémových desek Tacker, se zásobníkem, vč. podpěry. Černé, dlouhé (58 mm) Příchytné spony Pro lepší uchycení 20 mm otopné trubky pomocí montážního nástroje Klaus (obj. č ). Montážní nástroj Příchytné spony Montážní nástroj Příchytné spony Erwin krátké Klaus dlouhé Číslo produktu kus 200 kusů 1 kus 300 kusů /paleta kusů kusů Cenová skupina Cena/ks 226,22 0,08 454,19 0,13 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 25

26 ZIP systém SCHÜTZ Izolační role Extrémně snadná pokládka. Nový ZIP systém velmi usnadňuje montážní práce a nabízí tak možnost efektivní, bezproblémové a rychlé montáže jednou osobou při zachování pevného ukotvení a vysoké kvality od firmy SCHÜTZ. Nyní s lepicí páskou! Vhodné pro otopné trubky duo-flex pro tzv. ZIP systém 17 x 2 mm NOVINKA Rychlá a snadná pokládka Tepelná a kročejová izolace z expandovaného polystyrenu tvrdá pěna EPS-T dle EN mm tenká samolepící pěnová fólie (PE) se suchým zipem, pro montáž na přídavnou izolaci položenou do roviny Potaženo fólií se suchým zipem a natištěným rastrem 5 x 5 cm sloužící jako ochrana proti vlhkosti potěru dle DIN a pro spolehli- vou fixaci otopné trubky Tupá hrana Krycí fólie s přesahem 30 mm pro překrytí spojů při napojování systémových desek Nyní s lepicí páskou na vnější straně 6 mm pěnové fólie 26 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

27 Rozteč (VA) v cm Otopná trubka cca m/m 2 Směrná cena systému (Kč/m 2, cenová skupina 01) duo-flex PE-Xa 17 x 2 mm Montážní směrný čas (pro 2 os.) minut/m ,0 34,06 5,0 10 8,8 22,65 3,0 15 5,8 18,93 2,5 20 4,6 17,44 2,0 25 3,7 16,33 2,0 30 3,1 15,58 1,5 Uvedená systémová cena obsahuje 1 m 2 systémové desky ZIP (obj. číslo , strana 27), 1 m pružného obvodového dilatačního lemu (obj. číslo , strana 47), otopnou trubku (strany 42-43) a 1 m spojovací pásky (obj. číslo , strana 29). Technické Typ EPS-T 35-3 (DES sm) Typ EPS-T 30-3 (DES sm) Typ EPS-T 30-2 (DES sg) ÖNORM B 6000: EPS-T 650 B 6000: EPS-T 650 B 6000: EPS-T 650 Tepelný odpor R D 0,80 m² K/W 0,68 m² K/W 0,77 m² K/W Měrná tepelná vodivost λ D 0,044 W/mK (WLG 045) 0,044 W/mK (WLG 045) 0,039 W/mK (WLG 040) Dynamická tuhost SD 15 SD 20 SD 30 Útlum kročejového hluku ΔL w,r 31 db* 29 db* 27 db* Požární odolnost RtF E (EN ) E (EN ) E (EN ) Tloušťka desky dl-c = 32 mm dl-c = 27 mm dl-c = 28 mm Velikost role x mm x mm x mm Max. užitečné zatížení 4 kpa (dle EN 13163) 4 kpa (dle EN 13163) 5 kpa (dle EN 13163) Způsob pokládky jednovrstvá dvouvrstvá jednovrstvá Zvýšená zatížitelnost ne ne ano Číslo produktu ,00 m 2 /role 10,00 m 2 /role 10,00 m 2 /role Cenová skupina Cena/m 2 10,49 9,13 9,40 * dle DIN 4109 s měrnou hmotností potěru 120 kg/m 2 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 27

28 ZIP systém SCHÜTZ Izolační role Extrémně snadná pokládka. Nová 6 mm tenká pěnová fólie (PE) se suchým zipem, samolepící po celé své ploše, pro montáž na přídavnou izolaci položenou do roviny, je ideální pro renovace. Technické NOVINKA Typ EPS-T 25-2 (DES sg) Typ EPS-T 20-2 (DES sg) Typ ZIP 6mm PE-fólie ÖNORM B 6000: EPS-T 650 B 6000: EPS-T 650 Tepelný odpor R D 0,57 m² K/W 0,46 m² K/W Měrná tepelná vodivost λ D 0,044 W/mK (WLG 045) 0,044 W/mK (WLG 045) Dynamická tuhost SD 20 SD MN/m 3 Útlum kročejového hluku ΔL w,r 29 db* 27 db* 13 db (certifikováno) Požární odolnost RtF E (EN ) E (EN ) E (EN ) Tloušťka desky dl-c = 23 mm dl-c = 18 mm dn = 6 mm Velikost role x mm x mm x mm Max. užitečné zatížení 5 kpa (dle EN 13163) 5 kpa (dle EN 13163) 5 kpa (dle EN 13163) Způsob pokládky dvouvrstvá dvouvrstvá dvouvrstvá Zvýšená zatížitelnost ano ano ano Číslo produktu ,00 m 2 /role 10,00 m 2 /role 20,00 m 2 /role Cenová skupina Cena/m 2 8,83 8,26 12,66 * dle DIN 4109 s měrnou hmotností potěru 120 kg/m 2 28 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

29 ZIP systém SCHÜTZ Skládaná deska Systémové prvky Montážní pomůcka Pomůcka pro vedení trubky System ZIP Spojovací a spárovací páska Pro bezpečné spojení jednotlivých desek a překrytí spár (50 mm široká, 100 m v roli). Pro lepší vedení otopné trubky během pokládky. Pomůcka pro vedení trubky Spojovací a spárovací páska Číslo produktu kus 100 m/role Cenová skupina Cena/ks 136,10 54,90 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 29

30 ZIP systém SCHÜTZ Skládaná deska Extrémně snadná pokládka. ZIP systém od firmy SCHÜTZ umožňuje rychlou pokládku bez komplikací. Speciálně navržený povrchový materiál zajišťuje maximálně pevné ukotvení díky dokonalé přilnavosti otopné trubky a systémové desky. I po zafixování trubky je navíc možné její polohu bez problémů změnit odtržením a opětovným přilepením. Aby všechny otopné trubky byly položeny rovně a se správnou roztečí, obsahuje vrchní vrstva desky natištěný rastr, který slouží pro lepší orientaci. Vhodné pro otopné trubky duo-flex pro tzv. ZIP systém 16 x 1,8 mm 17 x 2 mm Typ EPS DEO 100/035 Typ EPS DEO 100/035 Typ EPS-T 30-2 Technické 10 mm 15 mm Tepelný odpor R D 0,29 m² K/W 0,44 m² K/W 0,77 m² K/W Měrná tepelná vodivost λ D 0,034 W/mK (WLG 035) 0,034 W/mK (WLG 035) 0,039 W/mK (WLG 040) Dynamická tuhost SD 30 Útlum kročejového hluku ΔL w,r 27 db* Požární odolnost RtF E (EN ) E (EN ) E (EN ) Tloušťka desky dn = 10 mm dn = 15 mm dl-c = 28 mm Rozměry desky x mm x mm x mm x x 240 mm x x 240 mm x x 480 mm Max. užitečné zatížení 5 kpa (dle EN 13163) Max. tlakové napětí při 10% stlačení 100 kpa (dle EN 13163) 100 kpa (dle EN 13163) Způsob pokládky dvouvrstvá jednovrstvá jednovrstvá Zvýšená zatížitelnost ano ano ano Číslo produktu ,8 m 2 19,2 m 2 19,2 m 2 12 desek 8 desek 8 desek /paleta 230,4 m 2 153,6 m 2 76,8 m 2 Cenová skupina Cena/m 2 9,13 13,83 9,84 30 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

31 ZIP systém SCHÜTZ Skládaná deska Extrémně snadná pokládka. NOVINKA K dostání od 3. čtvrtletí 2018 Technické Typ EPS-T 20-2 Typ ZIP systémová skládaná deska 3 mm Tepelný odpor R D 0,47 m² K/W Měrná tepelná vodivost λ D 0,043 W/mK (WLG 045) Dynamická tuhost SD 30 Útlum kročejového hluku ΔL w,r 27 db* Požární odolnost RtF E (EN ) F / E pod potěr Tloušťka desky dl-c = 18 mm 3 mm Rozměry desky x mm x mm x x 400 mm x x 60 mm Max. užitečné zatížení 5 kpa (dle EN 13163) Max. tlakové napětí při 10% stlačení Způsob pokládky jednovrstvá dvouvrstvá Zvýšená zatížitelnost ano ano Číslo produktu m 2 24 m 2 10 desek 10 desek /paleta 120 m m 2 Cenová skupina Cena/m 2 8,67 16,50 * dle DIN 4109 s měrnou hmotností potěru 120 kg/m 2 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 31

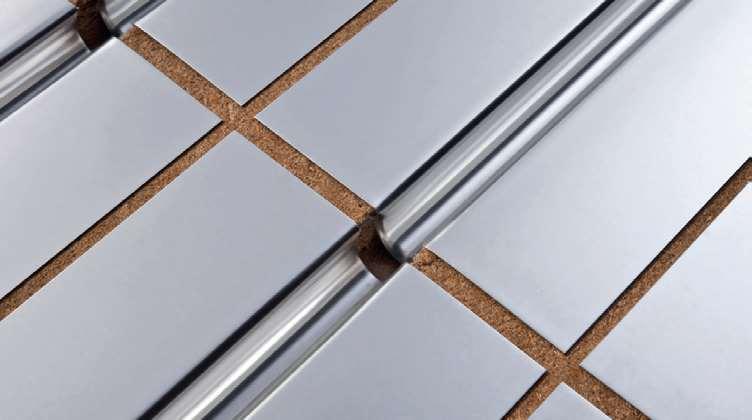

32 EKO varianta suchého systému SCHÜTZ Ekologické podlahové topení. Systém EKO může být položen téměř současně s podlahovou krytinou. Topný prvek je vyroben z dřevěných vláken. Vzhledem k vysoké hustotě dřevěných vláken má izolace vyšší hmotnost a tím i vysokou hodnotu kročejového útlumu. Všechny materiály jsou snadno oddělitelné a recyklovatelné. Vhodné pro otopné trubky tri-o-flex 16 x 2 mm POZNÁMKA: Aby bylo dodrženo provedení bodů b + c dle DIN EN 1264, musejí být přídavné izolace instalovány přímo na místě: Používejte prosím dřevovláknité izolace! Systém podlahového topení použitelný pro sanace, novostavby i montovaný stavby Deska z 140 kpa dřevěného vlákna Vyrobeno dle DIN T1drážky pro vedení otopné trubky v teplorozvodných modulech z hliníku Navrženo pro meandrovou pokládku Pokládka v roztečích 25 cm a 12,5 cm Pro suchou metodu pokládky Čistá plocha 0,5 m² 32 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

33 Rozteč (VA) v cm Otopná trubka cca m/m 2 Směrná cena systému (Kč/m 2, cenová skupina 01) tri-o-flex 16 x 2 mm (suchá pokládka) Montážní směrný čas (pro 2 os.) minut/m 2 12,5 8,0 138,25 16,0 25,0 4,0 123,04 12,0 Plocha cca 10 m² při rozteči (VA) 25 Číslo produktu Popis Množství Pobytová zóna (PZ) s roztečí 25 cm 8 m Oblouk - pobytová zóna (O/PZ) 10 kusů Okrajový prvek (OP) 2 kusy Přívodní prvek (PP) 2 kusy Oblouk 90 2 kusů tri-o-flex 16 x 2 mm 40 m Obvodový dilatační lem 100/8 mm 10 m Dřevěný rám (DR) 12 kusů Dřevěný rám pro průchod otopné trubky (DP) 2 kusy Plocha cca 10 m² při rozteči (VA) 12,5 Číslo produktu Popis Množství Okrajová zóna (OZ) s roztečí 12,5 cm 8 m Oblouk - pobytová zóna (O/PP) 10 kusů Okrajový prvek (OP) 2 kusy Přívodní prvek (PP) 1 kus Oblouk 90 3 kusy tri-o-flex 16 x 2 mm 80 m Obvodový dilatační lem 100/8 mm 10 m Dřevěný rám (DR) 12 kusů Dřevěný rám pro průchod otopné trubky (DP) 2 kusy SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 33

34 EKO varianta suchého systému SCHÜTZ Ekologické podlahové topení. Deska profil EKO 30 Deska profil EKO 30 Technické pobytová zóna VA 25 cm okrajová zóna VA 12,5 cm ÖNORM Tepelný odpor R D 0,75 m² K/W 0,75 m² K/W Útlum kročejového hluku ΔL w,r ob 21 db* ob 21 db* Požární odolnost RtF E (EN ) E (EN ) Užitečné zatížení suchého systému 2,0 kpa 2,0 kpa Tloušťka desky dl-c = 30 mm dl-c = 30 mm Rozměry desky x 500 mm x 500 mm x 500 x 300 mm x 500 x 300 mm Max. užitečné zatížení 2,0 kpa 2,0 kpa Číslo produktu ,0 m 2 5,0 m 2 10 desek 10 desek Cenová skupina Cena/m 2 98,51 108,19 Deska z 140 kpa dřevěného vlákna, vyrobeno dle DIN T1, drážky pro vedení otopné trubky v teplorozvodných modulech z hliníku, uspořádáno pro meandrovou pokládku, pokládka v roztečích 25 cm a 12,5 cm. Systémové prvky Technické Deska vratná VA 25 cm Deska vratná VA 12,5 cm Deska přechodová Rozměry (d x š x v) 250 x 500 x 30 mm 250 x 500 x 30 mm 250 x 375 x 30 mm Číslo produktu kus 1 kus 1 kus Cenová skupina Cena/ks 19,89 22,75 12,66 * dle DIN 4109 s měrnou hmotností potěru 120 kg/m 2 34 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

35 Systémové prvky Technické Deska plná okrajová Přívodní profil Napojovací profil k rozdělovači Rozměry (d x š x v) x 500 x 30 mm x 125 x 30 mm x 545 x 30 mm Číslo produktu kus 1 kus 1 kus Cenová skupina Cena/ks 23,21 9,65 94,17 Technické Rohový profil 90 Rámový profil dřevěný Rámový přechod dřevěný Rozměry (d x š x v) 250 x 250 x 30 mm x 45 x 30 mm 250 x 45 x 30 mm Číslo produktu kus 1 kus 1 kus Cenová skupina Cena/ks 9,65 7,26 2,85 Technické Dilatační lem EKO Teplorozvodný modul AL Rozměry (d x š x v) x 10 x 140 mm 495 x 242 x 0,5 mm Číslo produktu m 20 kusů Cenová skupina Cena/ks 1,96 /m 5,90 /ks SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 35

36 Suchý systém SCHÜTZ Jednoduše komfortní! U systému tzv. suché pokládky od firmy SCHÜTZ jsou otopné trubky umístěny doprostřed teplorozvodných modulů, které jsou zasazeny do tepelné izolace. Právě tyto teplorozvodné moduly se tak starají o rovnoměrné rozvedení tepla do celé plochy podlahy #. Vhodné pro otopné trubky duo-flex a tri-o-flex 14 x 2 mm POZNÁMKA: Přídavná izolace musí být k tomuto systému doplněna na místě (EPS DEO 150/035). Systém podlahového topení použitelný pro sanace, novostavby i montovaný stavby Systémová deska z tvrzené polystyrenové pěny s vodicími drážkami pro teplorozvodné moduly Možnost meandrové i šnekovité pokládky Snadno odlamovatelné teplorozvodné moduly Pro suchou nebo mokrou pokládku Čistá plocha: 0,66 m² # # dle pokynů výrobce sádrovláknitých desek 36 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

37 Rozteč (VA) v cm Otopná trubka cca m/m 2 Teplorozvodné moduly cca m/m² Hmotnost systému Směrná cena systému (Kč/m 2, cenová skupina 01) duo-flex PE-Xa 14 x 2 mm (mokrá pokládka) tri-o-flex MV 14 x 2 mm (suchý systém) Montážní směrný čas (pro 2 os.) minut/m 2 11,5 8,7 7,4 (9,2 kusů) 6,6 kg/m 2 47,81 47,20 8,0 23,0 4,4 3,8 (4,7 kusů) 5,9 kg/m 2 31,27 30,96 6,5 Uvedená systémová cena obsahuje 1 m² systémové desky pro suchý systém Typ 30 (obj. číslo , strana 37), 1 m² oddělovací fólie (obj. číslo , strana 38), 1 m obvodového dilatačního lemu (obj. číslo , strana 46), otopnou trubku (strany 42-43) a teplorozvodné moduly (strana 38) dle pokládací rozteče (VA). Technické Typ 30 (DEO) Typ 25 (DEO) ÖNORM Tepelný odpor R D 0,77 m² K/W 0,57 m² K/W Měrná tepelná vodivost λ D 0,034 W/mK (WLG 035) 0,034 W/mK (WLG 035) Požární odolnost RtF E (EN ) E (EN ) Tloušťka desky dn = 30 mm dn = 25 mm Rozměry desky 606 x mm 606 x mm 606 x x 320 mm 606 x x 320 mm Max. užitečné zatížení (mazanina) 5 kpa (dle EN 13163) 5 kpa (dle EN 13163) Max. užitečné zatížení (suchá pokládka) 2,0**/5,0*** kpa 2,0**/5,0*** kpa Číslo produktu ,60 m 2 7,92 m 2 10 desek 12 desek /paleta 92,40 m 2 110,88 m 2 Cenová skupina Cena/m 2 12,68 11,91 * dle DIN 4109 s měrnou hmotností potěru 120 kg/m 2 ** max. plošné zatížení pro Fermacell 2E22, jiné produkty v souladu s pokyny výrobce *** max. plošné zatížení pro Fermacell 2E mm sádrovláknité desky, jiné produkty v souladu s pokyny výrobce SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 37

38 Suchý systém SCHÜTZ Systémové prvky Teplorozvodné moduly se zlomovými dělicími místy Talířové hmoždinky pro upevnění tepelně-izolačních desek Pro přesnou pokládku. Oddělovací ochranná fólie Z polyetylénu, k ochranně polystyrenových izolačních desek při pokládce na živičné izolace a jiné izolační materiály s působením rozpouštěcích látek. Talířové hmoždinky pro Technické upevnění syst. desek Typ WLM 805 Oddělovací ochranná fólie Hloubka drážky 14 mm Šířka 112 mm Délka 805 mm Průměr talíře hmoždinky 45 mm Délka hmoždinky l 85 mm Průměr hmoždinky d 0 8 mm Max. tloušťka izolace t fix 60 mm Tloušťka materiálu 0,2 mm Délka v roli 50 m Odvíjecí šířka 4 m Číslo produktu kusů 30 kusů 200 m 2 /role Cenová skupina Cena 1,22 /ks 2,51 /ks 0,82 /m 2 38 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

39 Skladba plošného vytápění Dle DIN EN Německé ustanovení o úsporách energie (EnEV) dává projektantům a architektům více volnosti. Předepsané požadavky na spotřebu primární energie budovy mohou být dosaženy dobrou izolací nebo inovativními technologiemi. Aby bylo v tomto případě vše optimálně vyřešeno a docházelo tak k úspoře nákladů stavebních i provozních, musí být technické zařízení budov zahrnuto do návrhu budovy od samého začátku. Stavební výšky uvedené níže udávají minimální požadavky DIN EN 1264 pro podlahové topení. Na základě národních EnEV mohou být u okolních ploch vyžadovány vyšší tepelné odpory. Tyto mohou být získány ze stavebních dokumentů. Minimální tepelné odpory (m 2 K/W) izolačních vrstev pod podlahovým topením: Podlahy nad vytápěnými prostory Podlahy nad nevytápěnými nebo částečně vytápěnými prostory nebo přímo proti zemi* Uvažovaná venkovní teplota T d 0 C Podlahy nad prostory s teplotou venkovního vzduchu Uvažovaná venkovní teplota 0 C > T d -5 C Uvažovaná venkovní teplota -5 C > T d -15 C 0,75 m 2 K/W 1,25 m 2 K/W 1,25 m 2 K/W 1,50 m 2 K/W 2,00 m 2 K/W Tyto hodnoty platí pro novostavby s běžnou vnitřní teplotou. To znamená pro takové budovy, které jsou vytápěny na teplotu minimálně 19 C po dobu alespoň 4 měsíců v roce. Stavební výšky** podlahového topení SCHÜTZ, např. pro systém Tacker quadro-takk PRO EPS-T 30-2 nebo systém s výstupky EPS-T 30-2: Podlahy nad vytápěnými prostory Podlahy nad nevytápěnými nebo částečně vytápěnými prostory nebo přímo proti zemi* Podlahy nad prostory s teplotou venkovního vzduchu Uvažovaná venkovní teplota T d -15 C Systém Tacker quadro-takk PRO EPS-T mm jednovrstvá 113 mm přídavná izolace EPS 035 DEO, 20 mm 143 mm přídavná izolace EPS 035 DEO, 50 mm Systém s výstupky EPS-T mm jednovrstvá 113 mm přídavná izolace EPS 035 DEO, 20 mm 143 mm přídavná izolace EPS 035 DEO, 50 mm Dle EnEV smí být konstrukce podlahy v případě rekonstrukce provedena s nejvyšší možnou tloušťkou izolace tepelné vodivosti λ D = 0,04 W/mK, tak aby nemusela být přizpůsobena výška dveří. * Při vzdálenosti spodní vody od povrchu 5 m by měla být tato hodnota zvýšena. ** Výšky uvedené pro jednotlivé varianty se vztahují na podlahu s potěrem (bez povrchové krytiny, tloušťka potěru nad otopnou trubkou 45 mm). SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 39

40 Systém průmyslového vytápění SCHÜTZ Odolá každé zátěži. SCHÜTZ průmyslové podlahové vytápění je vhodné zejména pro vytápění a chlazení velkých průmyslových objektů, jako jsou továrny, sklady a dílny až po velké letištní hangáry. Vestavba plošného vytápění je již součástí desky. Zde jsou otopné trubky stanoveny v závislosti na statických požadavcích na spodní výztužné rohože. Vhodné pro otopné trubky 20 x 2,0 mm 25 x 2,3 mm Podlahové vytápění pro průmyslové podlahy s otopnými trubkami v podlahové desce, bez oddělené vrstvy potěru Nosné rohože s trubkou jsou k dispozici na vyžádání Konstrukce podlahy s dolním a horním vyztužením dle poskytnutého návrhu zákazníka pro průmyslové podlahy s vysokými požadavky na zatížitelnost Montážní nástroj pro ukotvení otopné trubky drátem (obj. č ) naleznete na straně SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

41 Rozteč (VA) v cm Otopná trubka cca m/m 2 Příchytné spony cca kusů Směrná cena systému (Kč/m 2, cenová skupina 01) duo-flex PE-Xa 20 x 2 mm duo-flex PE-Xa 25 x 2,3 mm Montážní směrný čas (pro 2 os.) minut/m , ,93 25,86 12,0 15 5,8 24 9,73 17,07 10,5 20 4,6 19 8,03 13,54 9,0 25 3,7 15 6,73 10,86 7,5 30 3,1 13 5,93 9,14 6,0 35 2,7 11 5,33 7,93 4,0 40 2,3 10 4,83 6,82 3,0 Uvedená systémová cena obsahuje systémovou otopnou trubku (strany 42-43) a příchytné spony dle pokládací rozteče (VA). Průmyslový rozdělovač topných okruhů Modulární mosazný rozdělovač 1 ½", vyroben z kvalitní mosazi Ms 63, bezzinkové a odolné. Modulárně rozšiřitelný pomocí spoje sestávajícího 2" ÜM 2" AG z vnějšího závitu 2" s plochým těsněním a přesuvné matice 2". Hrdlové odbočky (vývody) s připojovacím závitem ¾" Eurokonus, rozteč odboček 80 mm, zátky ½" v přívodním a zpětném sběrném profilu pro montáž mm vypouštěcího a odvzdušňovacího kulového kohoutu (KFE), uzavírací kulový kohout na přívodu, regulační ventil s přednastavením průtoku na zpátečce. Tlakově odzkoušeno diferenčním tlakem, zabaleno v kartonu. 190 mm Moduly rozdělovače mohou být vzájemně spojovány šroubením s plochým těsněním pro účely dosažení odpovídajícího potřebného počtu vývodů dle počtu okruhů. Topné okruhy Stavební délka Číslo produktu Cena/ks Cenová skupina Typ Heiz 1½" AG IV mm ,98 01 Typ Heiz 1½" AG IV mm ,85 01 Typ Heiz 1½" AG IV mm ,07 01 Typ Heiz 1½" AG IV mm ,05 01 Typ Heiz 1½" AG IV mm ,95 01 Upevňovací sada konzole ,88 01 Příchytné spony ,10 01 Sada kulových kohoutů ,98 01 Koncová sada s vypouštěcím a odvzdušňovacím kohoutem (KFE) ,05 01 Souprava pro dodatečné vybavení regulace jednotlivých místností Termopohon nutné objednat zvlášť. 1. AG 2" s plochým těsněním 2. Plnicí a odvzdušňovací zařízení 3. Koncová zátka rozdělovače , Kulový kohout se šroubením se závitem ¾" Eurokonus 5. Zpětný ventil nastavitelný a uzavíratelný se závitem ¾" Eurokonus Další k dispozici na vyžádání. SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 41

42 Otopné trubky SCHÜTZ Systémové prvky 5vrstvá plastová bezpečnostní trubka duo-flex PE-Xa Dle DIN EN 15875, s kyslíkovou bariérou dle DIN 4726 ze zesíťovaného polyetylénu PE-Xa (zesíťováno peroxidem) Technické duo-flex PE-Xa Max. provozní teplota 95 C Max. provozní tlak 6 bar Poloměr ohybu 5 x d Přípustné provozní tlaky vůči trvalým provozním teplotám dle DIN EN najdete v technické dokumentaci. Koeficient délkové roztažnosti 1,4 x 10-4 K -1 NOVINKA Označení trubky Rozměr svazků trubky (A x B x C*) Číslo produktu Jednotka balení Jednotka balení/paleta Cena (Kč/m, sk. 01) 12 x 1,5 mm duo-flex PE-Xa (R50 ) 780 x 440 x m/role m 1, x 440 x m/role m 1, x 440 x m/role m 1,54 14 x 2,0 mm duo-flex PE-Xa 780 x 440 x m/role m 1, x 440 x m/role m 1, x 440 x m/role m 1,22 16 x 2,0 mm duo-flex PE-Xa 780 x 440 x m/role m 1, x 440 x m/role m 1, x 440 x m/role m 1,22 17 x 2,0 mm duo-flex PE-Xa 780 x 440 x m/role m 1, x 440 x m/role m 1, x 440 x m/role m 1, x 440 x m/role m 1,24 20 x 2,0 mm duo-flex PE-Xa 780 x 440 x m/role m 1, x 440 x m/role m 1,53 25 x 2,3 mm duo-flex PE-Xa 795 x 440 x m/role 800 m 2, x 440 x m/role 900 m 2,53 42 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

43 Bezpečnostní trubka s kovovou výstelkou Nezesíťovaná plastová otopná trubka 5vrstvá plastová bezpečnostní otopná trubka tri-o-flex duo-flex PE-RT duo-flex ZIP PE-Xa Difúzně těsná, plastohliníková trubka, PE/AL/PE, s kyslíkovou bariérou Dle DIN 16833, s kyslíkovou bariérou dle DIN 4726 z nezesíťovaného polyetylénu PE-RT Dle DIN EN 15875, s kyslíkovou bariérou dle DIN 4726 ze zesíťovaného polyetylénu PE-Xa (zesíťováno peroxidem) Technické tri-o-flex duo-flex PE-RT duo-flex ZIP Max. provozní teplota 90 C 60 C 90 C Max. provozní tlak 6 bar 3 bar 4 bar Poloměr ohybu 3 x d/5 x d s ohýbací pružinou/bez ohýbací pružiny 5 x d 5 x d Koeficient délkové roztažnosti 2,3 x 10-5 K -1 1,95 x 10-4 K -1 1,4 x 10-4 K -1 Označení trubky Rozměr svazků trubky (A x B x C*) Číslo produktu Jednotka balení Jednotka balení/paleta Cena (Kč/m, sk. 01) 14 x 2,0 mm tri-o-flex 780 x 500 x m/role m 1, x 450 x m/role m 1,15 16 x 2,0 mm tri-o-flex 780 x 450 x m/role m 1, x 450 x m/role m 1,15 16 x 2,0 mm duo-flex PE-RT 780 x 440 x m/role m 0, x 440 x m/role m 0,95 17 x 2,0 mm duo-flex PE-RT 780 x 470 x m/role m 0, x 440 x m/role m 0,98 16 x 1,8 mm duo-flex PE-Xa (ZIP) 780 x 440 x m/role m 1,79 17 x 2,0 mm duo-flex PE-Xa (ZIP) 780 x 440 x m/role m 1, x 440 x m/role m 1,88 * A = vnější průměr, B = vnitřní průměr, C = šířka SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 43

44 Přídavná tepelná izolace PUR a EPS. Přídavná tepelná izolace PUR E Tepelná izolace z polyuretanové tvrdé pěny PUR 023 DEO dh dle EN 13165, kontrolovaná kvalita, oboustranně potažená hliníkovou fólií, tupá hrana, požární odolnost dle E (EN ), λ = 0,022 W/mK Přídavná tepelná izolace EPS DEO Tepelná izolace z expandovaného polystyrenu tvrdá pěna EPS DEO 100/035 dle EN 13163, kontrolovaná kvalita, tupá hrana, požární odolnost dle E (EN ), λ = 0,034 W/mK Přídavná tepelná a kročejová izolace EPS-T Tepelná a kročejová izolace z expandovaného polystyrenu tvrdá pěna EPS-T dle EN 13163, kontrolovaná kvalita, tupá hrana, požární odolnost dle E (EN ) Technické PUR E Typ E20* PUR E Typ E30* PUR E Typ E40* PUR E Typ E52* Jmenovitá hodnota (tepelného odporu) R D =0,90 m 2 K/W R D =1,36 m 2 K/W R D =1,81 m 2 K/W R D =2,36 m 2 K/W Tloušťka desky dn = 20 mm dn = 30 mm dn = 40 mm dn = 52 mm Rozměry desky x 600 mm x 600 mm x 600 mm x 600 mm Max. tlakové napětí při 10% stlačení 100 kpa (dle EN 13165) 100 kpa (dle EN 13165) 100 kpa (dle EN 13165) 100 kpa (dle EN 13165) Číslo produktu ,00 m 2 11,52 m 2 8,64 m 2 7,20 m 2 /paleta 180 m 2 115,20 m 2 86,40 m 2 72,00 m 2 Cenová skupina Cena/m 2 15,16 17,88 20,22 28,94 * Dodání těchto produktů závisí na jejich aktuální dostupnosti 44 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

45 Technické EPS DEO Typ 20 EPS DEO Typ 30 EPS DEO Typ 40 EPS DEO Typ 50 Jmenovitá hodnota (tepelného odporu) R D =0,59 m 2 K/W R D =0,88 m 2 K/W R D =1,18 m 2 K/W R D =1,47 m 2 K/W Tloušťka desky dn = 20 mm dn = 30 mm dn = 40 mm dn = 50 mm Rozměry desky x 500 mm x 500 mm x 500 mm x 500 mm Max. tlakové napětí při 10% stlačení 100 kpa (dle EN 13163) 100 kpa (dle EN 13163) 100 kpa (dle EN 13163) 100 kpa (dle EN 13163) Číslo produktu ,00 m 2 8,00 m 2 6,00 m 2 5,00 m 2 /paleta 120,00 m 2 80,00 m 2 60,00 m 2 50,00 m 2 Cenová skupina Cena/m 2 4,21 6,41 8,51 10,25 Technické EPS-T Typ 20-2 (DES sg) EPS-T Typ 25-2 (DES sg) EPS-T Typ 30-3 (DES sm) ÖNORM B 6000: EPS-T 650 B 6000: EPS-T 650 B 6000: EPS-T 650 Jmenovitá hodnota (tepelného odporu) R D =0,46 m 2 K/W R D =0,57 m 2 K/W R D =0,68 m 2 K/W Měrná tepelná vodivost λ D 0,044 W/mK 0,044 W/mK 0,044 W/mK Dynamická tuhost SD 30 SD 20 SD 20 Útlum kročejového hluku ΔL w,r 27 db** 29 db** 29 db** Tloušťka desky dl-c = 18 mm dl-c = 23 mm dl-c = 27 mm Rozměry desky x 500 mm x 500 mm x 500 mm Max. užitečné zatížení 5* kpa (dle EN 13163) 5* kpa (dle EN 13163) 4* kpa (dle EN 13163) Číslo produktu ,00 m 2 8,50 m 2 7,00 m 2 /paleta 110,00 m 2 85,00 m 2 70,00 m 2 Cenová skupina Cena/m 2 2,66 3,13 3,72 * max. užitečné zatížení dle EN ** při potěru dle DIN : část 2. s m 120 kg/m² SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 45

46 Obvodové dilatační lemy Z polyetylénové pěny. Obvodový dilatační lem PE-F Pro cementové a tekuté potěry, určeno pro desky Tacker a suchý systém. Z polyetylénové pěny s uzavřenými buňkami, s navařenou polyetylénovou zástěrkou a připravenými zářezy pro snadné odtržení na potřebnou šířku pásu, dle DIN Obvodový dilatační lem Se samolepicí zadní stranou (TYP PE-B) Pro cementové a tekuté potěry, určeno pro všechny systémové desky. Z polyetylénové pěny s uzavřenými buňkami, s navařenou extra širokou polyetylénovou zástěrkou a připravenými zářezy pro snadné odtržení na potřebnou šířku pásu, dle DIN Typ PE-F Typ PE-B Číslo produktu Rozměry (výška x tloušťka) 160 x 8 mm 180 x 10 mm 160 x 8 mm 160 x 10 mm (role à 25 m) 100 m 100 m 100 m 100 m Cenová skupina Cena/m 0,60 0,88 0,88 1,76 46 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

47 Obvodový dilatační lem R50 (TYP PE-B) Pro cementové a tekuté potěry, určeno pro všechny systémové desky. Z polyetylénové pěny s uzavřenými buňkami, s navařenou extra širokou polyetylénovou zástěrkou, samolepicí zadní stranou a připravenými zářezy pro snadné odtržení na potřebnou šířku pásu, dle DIN Obvodový dilatační lem Se samolepicí zástěrkou a zadní stranou (TYP PE-B) PPro cementové a tekuté potěry, určeno pro všechny systémové desky. Z polyetylénové pěny s uzavřenými buňkami, s navařenou polyetylénovou zástěrkou se samolepicí páskou pro pohodlné uchycení a taktéž se samolepicí páskou na zadní části. Pružný obvodový dilatační lem Orange-ZIP systém Pro cementové a tekuté potěry, určeno pro všechny systémové desky. Z polyetylénové pěny s uzavřenými buňkami, samolepicí páska s pružnou výztuhou pro spolehlivou montáž. Se samolepicí zástěrkou a zadní stranou (TYP PE-B) R50 Orange-ZIP systém Číslo produktu Rozměry (výška x tloušťka) 150 x 8 mm 100 x 10 mm 80 x 8 mm (role à 25 m) 100 m 100 m 100 m Cenová skupina Cena/m 0,91 1,14 1,79 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 47

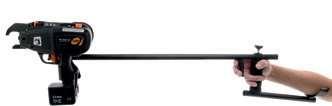

48 Nářadí Pro zaručení profesionálního výsledku. Na kari síť Sazeč příchytných spon K přidělání příchytných spon (Obj. č ) na kari síť o tloušťce 3 mm. Číslo produktu Ø 14 až 32 mm Nůžky na trubky Pro pravoúhlé stříhání trubky bez otřepů. Číslo produktu kus 1 kus Cenová skupina 03 Cena/ks 403,41 Cenová skupina 03 Cena/ks 50,41 14, 16, 17, 18 a 20 x 2 mm Kalibrovač s odhrotovačem Nástroj ke kalibraci a odhrotování otopné trubky pro 5 různých dimenzí pro snadnou a rychlou montáž. Číslo produktu Pro spárové dilatační profily Děrovací kleště Číslo produktu kus 1 kus Cenová skupina 03 Cena/ks 101,78 Cenová skupina 03 Cena/ks 98,16 14, 16, 17, 20 a 25 mm Lisovací čelist 14 mm 16 mm 17 mm 20 mm 25 mm Číslo produktu kus 1 kus 1 kus 1 kus 1 kus Cenová skupina Cena/ks 223,31 223,31 223,31 223,31 223,31 48 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

49 Orion Odvíječ trubky Vhodné pro otopné trubky duo-flex a tri-o-flex, k položení bez prořezu, skládací. Číslo produktu kus Cenová skupina 03 Cena/ks 288,63 Skládací Odvíječ trubky Vhodné pro všechny otopné trubky duo-flex a tri-o-flex. Rozměry po složení: 300 x 300 x 900 mm Rozměry po rozložení: 1000 x 1000 x 900 mm Nosnost: Max. 80 kg Číslo produktu kus Cenová skupina 03 Cena/ks 997,04 Bubnový Odvíječ trubky Vhodné pro otopné trubky duo-flex a tri-o-flex, k položení bez prořezu. Vhodné pro role trubek o délkách 120, 240 a 600 m. Číslo produktu Pro lepicí pásku do šířky 50 mm Ruční odvíječ Číslo produktu kus 1 kus Cenová skupina 03 Cena/ks 997,04 Cenová skupina 03 Cena/ks 22,94 Montážní nástroj s příslušenstvím K přidrátování otopné trubky na kari síť Lze pronajmout za poplatek. Informujte se. NOVINKA Montážní nástroj Rukojeť Drát k ukotvení 100 m Číslo produktu kus 1 kus 1 kus Cenová skupina Cena/ks 4.504,51 884,78 8,53 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 49

50 Příslušenství Doplňky Samolepicí Spárový dilatační profil x 10 x 80 mm Číslo produktu m Cenová skupina 01 Cena/m 6,46 Úhlový profil, dilatační pás R50 Spárový dilatační profil S dvojitou samolepicí páskou, x 37 x 20 mm; pro nastavení dilatačního pásu (nutno objednat zvlášť), z PE s uzavřenými buňkami. Úhlový profil Dilatační pás Číslo produktu m 2 m Cenová skupina Cena/m 7,04 1,68 Délka v roli 66 m, šířka 50 mm Lepicí páska K utěsnění spár v izolaci, proti vniknutí potěru, bílá s potiskem SCHÜTZ, snadné odvíjení. Číslo produktu Z PE pěny R50 Ochranná páska 250 x 3 mm, samolepicí, Spotřeba cca 8 cm na každé straně průchodky pro trubku. Číslo produktu kusů 25 m Cenová skupina 01 Cena/ks 2,85 Cenová skupina 01 Cena/m 1,79 Plastové Upínací lišty Ke spolehlivému upevnění otopných trubek, rozteč 50 mm, délka lišty 2 m. Pro 12 mm otopnou trubku (R50 ) Pro 14 mm otopnou trubku Pro 16 a 17 mm otopnou trubku Pro 20 mm otopnou trubku Číslo produktu m 8 m 8 m 8 m Cenová skupina Cena/m 3,04 2,69 2,69 2,69 50 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

51 Pro kari síť o tloušťce 3 mm Příchytná spona Pro fixaci otopné trubky SCHÜTZ duo-flex 17 x 2 mm pomocí sazeče spon (Obj. č ). Kari sítě k dispozici na vyžádání. Číslo produktu Ø 35 x 30 mm Upevňovací talířová hmoždinka Pro upevnění upínacích lišt na izolační desky. Číslo produktu kusů 50 kusů /Karton kusů Cenová skupina 01 Cenová skupina 01 Cena/ks 0,16 Cena/ks 0,08 25/20, längsgeschlitzt Schutzrohr Für Heizrohrdurchführungen in Bewegungsfugen, passend für Heizrohre bis Ø 17 mm. Číslo produktu /20, podélně rozříznutá Chránička Pro průchody otopných trubek v pohyblivých spárách, délka 300 mm, vhodné pro trubky do Ø 17 mm. Číslo produktu role á 50 m 20 kusů á 300 mm Cenová skupina 01 Cena/ks 0,57 Cenová skupina 01 Cena/ks 0,82 Pro označení měřicích míst ke stanovení vlhkosti Základna pro měření zbytkové vlhkosti potěru Spotřeba minimálně 3 kusů pro 200 m², případně pro každý byt. Číslo produktu kus Cenová skupina 01 Cena/ks 6,25 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 51

52 Příslušenství Doplňky S natištěným rastrem Oddělovací fólie Z polyetylénu 0,2 mm, k ochranně polystyrenových izolačních desek při pokládce na živičné izolace a jiné izolační materiály s působením rozpouštěcích látek. Délka v roli 50 m, odvíjecí šířka 1 m (fólie bez potisku viz strana 38). Ochranná fólie PE 3/300 Proti vlhkosti Proti vzlínající vlhkosti, s integrovaným těsnicím okrajem, délka v roli 40 m, odvíjecí šířka 1,25 m, (není určeno pro tlakovou vodu). Číslo produktu Číslo produktu m 2 /role 50 m 2 /role Cenová skupina 01 Cena/m 2 0,90 Cenová skupina 01 Cena/m 2 7,09 Těsnicí páska R 300 K ochranné fólii proti vlhkosti Pro spojování zbytků. Délka v roli 15 m, odvíjecí šířka 2 cm. Číslo produktu Systémové napojovací pásky pro ochranu proti vlhkosti Spojovací pásky pro napojení izolace proti vlhkosti s izolací zdiva. Délka v roli 25 m, šířka 20 cm. Spotřeba: cca 1 m/m² ochranné fólie proti vlhkosti Číslo produktu rolí 5 rolí Cenová skupina 01 Cena/role 45,11 Cenová skupina 01 Cena/m 3,34 Pro ochranu proti vlhkosti Živičná těsnicí a lepicí hmota Číslo produktu kus Cenová skupina 01 Cena/ks 14,87 52 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

53 Přísady do betonových potěrů Pro perfektní podloží. Přísada do betonového potěru* Plastifikátor W 200 S Ke zvýšení jakosti potěru jeho plastifikací a pro zlepšení poměrů se zbytkovou vlhkostí ve vytápěných cementových potěrech (není určeno pro tekuté potěry na bázi anhydridu!) Minimální vrstva potěru pro překrytí: 30 mm při 1,5 kn/m², případně 45 mm při 5 kn/m² v závislosti na izolačních deskách pro zatížení 5 kn/m². Spotřeba při tloušťce potěru 7 cm cca 0,2 l/m 2. Doba zrání 21 dnů. Přísada do betonového potěru* Plastifikátor W 200 S-Tempo Ke zvýšení plastifikace vytápěných cementových potěrů a ke zkrácení doby zrání potěru. 1 % dávky na díl cementu: zkrácení doby zrání o 50 %. Spotřeba při tloušťce potěru 65 mm: cca 0,15 kg/m² 2 % dávky na díl cementu: zkrácení doby zrání o 75 %. Spotřeba při tloušťce potěru 65 mm: cca 0,30 kg/m² Minimální vrstva potěru pro překrytí: 30 mm při 2 kn/m², případně 45 mm při 5 kn/m² v závislosti na izolačních deskách pro zatížení 5 kn/m². Číslo produktu Číslo produktu kg 10 kg Cenová skupina 01 Cena/ks 26,85 Cenová skupina 01 Cena/ks 65,20 * Přesná spotřeba přísady závisí na složení potěru. Zkontrolujte přesné dávkování přísady podle doporučení uvedeném na štítku balení. Vrácení nespotřebované přísady není možné. SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 53

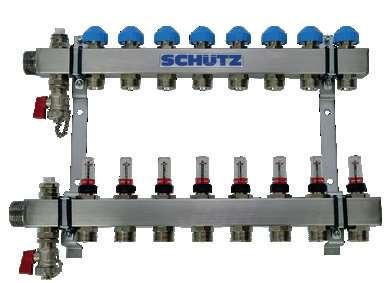

54 Dynomatic Rozdělovač s automatickým řízením průtoku. Průtok jednotlivých topných okruhů je nastaven na základě stupnice samoregulačního rozdělovače. Hydraulické vyvážení se provádí otočením a nastavený průtok je dále trvale přizpůsobován. Tzn. při přebytku průtoku, např. na základě uzavřených sousedních okruhů automaticky reguluje průtok na nastavenou hodnotu. Regulační kartuše tak neustále zajišťuje konstantní průtok. Samoregulační rozdělovače jsou proto časově i nákladově úsporné řešení, a to i při uvádění do provozu. 54 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

55 Pro systémy podlahového topení a chlazení, nerezové tělo rozdělovače, snadná montáž, připojení s plochým těsněním, rozdělovač s jednostranným 1" vnějším závitem, pro připojení systému volitelně vpravo nebo vlevo, vypouštěcí a odvzdušňovací armatura integrovaná v těle rozdělovače. Nerezový Rozdělovač Typ Dynomatic Bestehend aus: Vorlaufverteiler DN 25 mit integrierten, absperrbaren Durchflussanzeigern 0,1 5 l/min Rücklaufsammler DN 25 mit integrierten, absperrbaren selbstregulierenden Feinventilen für Heizmittelstromeinstellung, Handrad- Schutzkappe und Adaptergewinde für Stellantriebmontage Klemmverbinder ¾" für Heizrohranschlüsse müssen separat bestellt werden. Die Konsolen für die Verteiler sind in den Verteilerschränken bereits montagefertig enthalten, lediglich bei Wandmontage sind die Konsolen separat zu bestellen. Bezeichnungsschilder enthalten Produktové a cenové 2 Topné okruhy 3 Topné okruhy 4 Topné okruhy 5 Topné okruhy 6 Topné okruhy 7 Topné okruhy 8 Topné okruhy Číslo produktu kus 1 kus 1 kus 1 kus 1 kus 1 kus 1 kus Délka 170 mm 220 mm 270 mm 320 mm 370 mm 420 mm 470 mm Cenová skupina Cena/ks 210,35 265,95 322,53 380,36 437,02 493,52 550,24 Produktové a cenové 9 Topné okruhy 10 Topné okruhy 11 Topné okruhy 12 Topné okruhy Číslo produktu kus 1 kus 1 kus 1 kus Délka 520 mm 570 mm 620 mm 670 mm Cenová skupina Cena/ks 607,10 663,76 720,48 777,11 Pro tento rozdělovač prosím zvolte varimatic termopohon Classic (230 V, obj. č nebo 24 V, obj. č ), viz strana 75. SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 55

56 Rozdělovače topných okruhů Komfortní technologie připojení. Pro podlahové topení a chladicí systémy, tělo rozdělovače z nerezu, snadná montáž, připojení s plochým těsněním, rozdělovač s vnějším 1" závitem pro připojení na systém libovolně zprava/zleva nebo střídavě. Vypouštěcí a odvzdušňovací ventil integrován. Nerezový Rozdělovač Typ Komfort 90-3 Sestává z: Rozdělovač (přívod) DN 25 s integrovanými uzavíratelnými ukazateli průtoku 0,1 5 l/min Sběrač (zpátečka) DN 25 s integrovanými uzavíratelnými jemnými ventily pro nastavení průtoku topného média, ruční ochranné víčko a adaptér se závitem pro montáž termopohonu Kulové uzávěry nejsou součástí balení a musí být objednány zvlášť Svěrné adaptéry ¾" pro připojení otopných trubek musí být objednány zvlášť! Konzole pro rozdělovač jsou součástí skříně rozdělovače a jsou připraveny k montáži. Pouze u nástěnné montáže musí být konzole objednány zvlášť! Včetně identifikačních štítků Produktové a cenové 2 Topné okruhy 3 Topné okruhy 4 Topné okruhy 5 Topných okruhů 6 Topných okruhů 7 Topných okruhů 8 Topných okruhů Číslo produktu kus 1 kus 1 kus 1 kus 1 kus 1 kus 1 kus Délka 170 mm 220 mm 270 mm 320 mm 370 mm 420 mm 470 mm Cenová skupina Cena/ks 108,28 136,90 162,52 189,07 216,90 244,96 274,45 Produktové a cenové 9 Topných okruhů 10 Topných okruhů 11 Topných okruhů 12 Topných okruhů 13 Topných okruhů 14 Topných okruhů Číslo produktu kus 1 kus 1 kus 1 kus 1 kus 1 kus Délka 520 mm 570 mm 620 mm 670 mm 720 mm 770 mm Cenová skupina Cena/ks 302,68 330,56 359,69 388,31 424,35 452,60 56 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

57 Příslušenství Příslušenství K rozdělovači Pro rozdělovač Sada konzolí Z pozinkované ploché oceli, se závěsem na lištu, stavěcím šroubem a hluk tlumící objímkou pro uložení tělesa rozdělovače a sběrače DN 25. Číslo produktu kus Cenová skupina 01 Cena/ks 10,71 Poniklovaná Vestavná sada pro instalaci měřiče tepla Předmontovaná, kompaktní provedení pro měřiče tepla se závitem G ¾". - Stavební délka 110 mm a měřiče se závitem G 1" - Stavební délka 130 mm, plombovatelná přesuvná matice pro měřič tepla, jímka pro přímé ponorné čidlo (M10x1) na přívodu i zpátečce, vč. 3 kusů kulových kohoutů Svislá montáž Vodorovná montáž Číslo produktu kus 1 kus Cenová skupina Cena/ks 81,28 75,82 Poniklovaná Sada kulových kohoutů 1" IG/1" IG (s převlečnou maticí) Sestává z mosazného kulového kohoutu na přívodu a zpátečce, vhodné pro rozdělovač s ovládací páčkou včetně těsnění. Standard Standard s teploměrem Svislé provedení Číslo produktu kus 1 kus 1 kus Cenová skupina Cena/ks 29,18 60,19 43,16 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 57

58 Příslušenství K rozdělovači Nerezová Sada rozšíření pro rozdělovač 1" Sestává se z rozšíření přívodu a zpátečky. Poniklovaný Kulový uzávěr mini K napojení na připojovací hrdla rozdělovače se závitem ¾" Eurokonus. Číslo produktu Číslo produktu kus 1 kus Cenová skupina 01 Cena/ks 158,17 Cenová skupina 01 Cena/ks 21,90 Poniklovaný Teploměr zpátečky K napojení na připojovací hrdla rozdělovače se závitem ¾" Eurokonus. Číslo produktu Mosazný Přepouštěcí regulační ventil K montáži na rozdělovač, nastavitelný diferenční tlak 0,05 0,35 bar Číslo produktu kus 1 kus Cenová skupina 01 Cena/ks 30,76 Cenová skupina 01 Cena/ks 110,83 Mosazná Regulační sada průtočného množství 1" Sestává z regulačního ventilu s integrovaným ukazatelem průtoku a kulového kohoutu. Pro vyregulování a uzavření rozdělovače. Rozsah nastavení: 4-36 l/min, hodnota kvs 3,5 m 3 /hod Číslo produktu Pro systémy podlahového vytápění Regulátor diferenčního tlaku Automatická regulace diferenčního tlaku, nezávislé kolísání tlaku, vč. kulového kohoutu a garnitury pro přívod, s impulsním vedením. Kulový uzávěr objednejte zvlášť. V případě použití jako zónového ventilu, objednejte termopohon (str. 73) zvlášť. PV 20 PV 25 Číslo produktu kus 1 kus 1 kus Cenová skupina 01 Cena/ks 142,11 Cenová skupina Cena/ks 235,46 321,06 58 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

59 Mosazná Sada pro zónovou regulaci 1" Sada regulace pro rozdělovače topných okruhů SCHÜTZ, sestává z průchozího ventilu kvs 4,5 m 3 /h, termopohonu a kulového uzávěru. 230 V 24 V Číslo produktu kus 1 kus Cenová skupina Mosazný Cena/ks 103,35 103,35 Svěrný adaptér ¾" Vhodný pro rozdělovač, sestává z: opěrného pouzdra, svěrného kroužku a převlečné matice. 12 x 1,5** 14 x 2* 16 x 1,8* 16 x 2* 17 x 2* 20x 2* 25 x 2,3* 14 x 2* 16 x 2* Číslo produktu Typ otopné trubky Plastová trubka Plastohliníková trubka (s O-kroužkem) 10 kusů 10 kusů 10 kusů 10 kusů 10 kusů 10 kusů 10 kusů 10 kusů 10 kusů /karton 200 kusů 200 kusů 200 kusů 200 kusů 200 kusů 200 kusů 50 kusů 200 kusů 200 kusů Cenová skupina Cena/ks 2,72 2,55 2,39 2,49 2,49 2,77 12,31 2,89 2,89 Mosazná Svěrná spojka (šroubovací) K bezpečnému spojení otopných trubek. 12 x 1,5** 14 x 2* 16 x 1,8* 16 x 2* 17 x 2* 20x 2* 25 x 2,3* 14 x 2* 16 x 2* Číslo produktu Typ otopné trubky Plastová trubka Plastohliníková trubka (s O-kroužkem) 10 kusů 10 kusů 10 kusů 10 kusů 10 kusů 10 kusů 10 kusů 10 kusů 10 kusů /karton 100 kusů 100 kusů 100 kusů 100 kusů 100 kusů 100 kusů 100 kusů 100 kusů 100 kusů Cenová skupina Cena/ks 9,75 9,01 9,01 9,01 9,01 9,24 13,69 9,24 9,24 * v mm ** R50, mm SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 59

60 Příslušenství K rozdělovači Mosazný Svěrný adaptér (eurokonus) K připojení otopných trubek na armatury. 12 x 1,5** 14 x 2* x ½" 16 x 2* x ½" 17 x 2* x ½" 20 x 2* x ½" 14 x 2* x ½" 16 x 2* x ½" Číslo produktu Typ otopné trubky AG plastová trubka AG plastohliníková trubka (s O-kroužkem) 10 kusů 10 kusů 10 kusů 10 kusů 10 kusů 10 kusů 10 kusů /karton 200 kusů 150 kusů 150 kusů 150 kusů 100 kusů 150 kusů 150 kusů Cenová skupina Cena/ks 6,63 4,89 4,89 4,89 5,76 5,46 5,46 Mosazná Spojka lisovací Nerozebíratelná pro radiální lisování, vč. 2 nerezových lisovacích kroužků. 14 x 2* 16 x 2* 17 x 2* 20 x 2* 25 x 2,3 Číslo produktu Typ otopné trubky Plastová a plastohliníková trubka 10 kusů 10 kusů 10 kusů 10 kusů 5 kusů /karton 200 kusů 200 kusů 150 kusů 150 kusů 80 kusů Cenová skupina Cena/ks 6,18 5,77 6,65 6,45 17,08 * v mm ** v mm, dvojité šroubení na ½" (R 50 ) (k dispozici také adaptér ) 60 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

61 Příslušenství Pro skříně rozdělovače Plastový Vodící oblouk 90 Pro ochranu otopných trubek před poškozením v prostupech zdmi a pro vedení trubek k napojení do skříně rozdělovače. 12 mm Ø (R50 ) mm Ø 20 mm Ø 25 mm Ø Číslo produktu kusů 20 kusů 20 kusů 20 kusů Cenová skupina Cena/ks 1,93 1,36 2,61 5,08 Pro nástěnnou skříň Zámek Včetně klíčů, vhodný pro skříně rozdělovačů. Číslo produktu kus Cenová skupina 01 Cena/ks 25,17 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 61

62 Skříně rozdělovače SCHÜTZ Nad omítku (AP) a pod omítku (UP) Skříně rozdělovače se velmi snadno přizpůsobí celé řadě stavebních situací. Instalace jednotlivých komponentů je rychlá a precizní, čímž je zajištěna spolehlivost systému. Skříně Komfort 90-3 k dostání ve variantách UP 90 AP 90 a AP 140 Série UP 90 pro montáž pod omítku/vestavnou montáž s variabilní hloubkou zabudování od 90 do 140 mm, sestává z: Zinkovaný žárově stabilní ocelový plášť Postranní stěny opatřeny 2 předlisovanými prostupovými otvory Výškově stavitelné nohy s vnitřními upevňovacími maticemi Odnímatelná zadní strana se spodní ztužující hranou Montážní lišta (uzavřená) pro snadnou klip-montáž základního a rozšiřovacích modulů varimatic 2 upevňovací lišty pro variabilní uspořádání konzolí Sada předmontovaných konzolí rozdělovače s objímkami rozdělovače v provedení s tlumením hluku Vodicí trubka pro šetrné vedení otopné trubky integrovaná v krycím plechu Stavitelný rám s čelními výklopnými uzavíratelnými dvířky, s práškovým nástřikem odstínu RAL 9010 Odnímatelný plech (čelo) chránící před zatečením potěru Ochrana proti znečištění stavebními pracemi Technické Typ UP 90-0 Typ UP 90-1 Typ UP 90-2 Typ UP 90-3 Typ UP 90-4 Výška v mm Šířka v mm Hloubka v mm Číslo produktu kus 1 kus 1 kus 1 kus 1 kus Cenová skupina Cena/ks 110,00 115,00 125,00 145,00 170,00 62 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

63 Série AP 90 a AP 140 pro montáž nad omítku/předstěnovou montáž s malou konstrukční hloubkou jen 90 mm, nebo 140 mm, kompletní práškový nástřik, odstín RAL 9010, sestává z: Zinkovaný žárově stabilní ocelový plášť Odnímatelná zadní strana se spodní ztužující hranou Montážní lišta (uzavřená) pro snadnou klip-montáž základního a rozšiřovacích modulů varimatic 2 upevňovací lišty pro variabilní uspořádání konzolí Odnímatelný plech (čelo) chránící před zatečením potěru Přední uzavíratelná dvířka s drážkou Sada předmontovaných konzolí rozdělovače s objímkami rozdělovače v provedení s tlumením hluku Technické Typ AP 90-0 Typ AP 90-1 Typ AP 90-2 Typ AP 90-3 Typ AP 90-4 Rozměry (v x š x h) v mm 690 x 490 x x 690 x x 890 x x x x x 90 Číslo produktu kus 1 kus 1 kus 1 kus 1 kus Cenová skupina Cena/ks 110,00 115,00 125,00 145,00 170,00 Technické Typ AP Typ AP Typ AP Typ AP Typ AP Rozměry (v x š x h) v mm 690 x 490 x x 690 x x 890 x x x x x 140 Číslo produktu kus 1 kus 1 kus 1 kus 1 kus Cenová skupina Cena/ks 125,00 130,00 145,00 170,00 190,00 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 63

64 Rozdělovače topných okruhů SCHÜTZ Možnosti instalace Varianty Sada kulových kohoutů (SKK) vertikální standard Produktové Sada kulových kohoutů vertikální Sada kulových kohoutů standard Číslo produktu Délka v mm Rozdělovače topných okruhů Stavební délka Instalační délka* SKK vertikální UP AP SKK standard UP AP Topné okruhy Topné okruhy Topné okruhy Topných okruhů Topných okruhů Topných okruhů Topných okruhů Topných okruhů Topných okruhů Topných okruhů Topných okruhů Topných okruhů Topných okruhů Nově k dispozici Předmontované skříně rozdělovače SCHÜTZ Obsahuje např.: skříň rozdělovače pro montáž pod omítku série ST/820, nerezový rozdělovač topných okruhů Komfort 90-3 se sadou konzolí, regulační sada průtočného množství, vestavná sada pro instalaci měřiče tepla, příprava pro napojení teplé a studené vody. Na požádání Vám rádi smontujeme Vaši variantu. Typ Typ skříně Označení v (mm) š (mm) h (mm) Počet topných okruhů UP-WMZ-WZ-ABQM ST 850/820 UP * vč. 2 x 30 mm montážního prostoru 64 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

65 Varianty Sada vyvažovacích ventilů Regulátor diferenčního tlaku PV 2563 Produktové Sada vyvažovacích ventilů Regulátor diferenčního tlaku PV 2 Číslo produktu Délka v mm (pouze vodorovně) Rozdělovače topných okruhů Stavební délka Instalační délka* Sada vyv. ventilů UP AP Regulátor diferenčního tlaku UP AP Topné okruhy Topné okruhy Topné okruhy Topných okruhů Topných okruhů Topných okruhů Topných okruhů Topných okruhů Topných okruhů Topných okruhů Topných okruhů Topných okruhů Topných okruhů SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 65

66 Rozdělovače topných okruhů SCHÜTZ Možnosti instalace Varianty Měřič tepla svislý vodorovný Produktové Měřič tepla svislý Měřič tepla vodorovný Číslo produktu Délka v mm Rozdělovače topných okruhů Stavební délka Instalační délka* Měřič tepla svislý UP AP 140 Měřič tepla vodorovný UP AP Topné okruhy Topné okruhy Topné okruhy Topných okruhů Topných okruhů Topných okruhů Topných okruhů Topných okruhů Topných okruhů Topných okruhů Topných okruhů Topných okruhů Topných okruhů * vč. 2 x 30 mm montážního prostoru 66 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

67 Varianty Regulační stanice (RS) standard standard + vodorovný měřič tepla Produktové Regulační stanice (RS) Sada pro rozšíření rozdělovače (volitelné) Přepouštěcí sada pro rozdělovač (volitelné) Číslo produktu Délka v mm Rozdělovače topných okruhů Stavební délka Instalační délka* RS standard UP AP 140 RS standard + měřič tepla (vodorovný) UP AP Topné okruhy Topné okruhy Topné okruhy Topných okruhů Topných okruhů Topných okruhů Topných okruhů Topných okruhů Topných okruhů Topných okruhů Topných okruhů Topných okruhů Topných okruhů SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 67

68 Regulační technika varimatic Bezdrátová nebo kabelová Nová generace prostorové regulace garantuje maximální komfort a energetickou hospodárnost u plošného vytápění. Energetická úspora a komfort na nejvyšší úrovní Pro různé zdroje tepla a individuální systémová řešení Možnost regulace pomocí smartphonů a PC Dostupné jako bezdrátové nebo BUS-řešení Všechny komponenty pracují v optimálním souladu Popis základní sběrnice: Pro centrální zpracování informací a bezdrátovou komunikaci se všemi prvky systému. Datový management pro individuální, energeticky úspornou teplotní regulaci pro každý pokoj. Seřízení a aktualizace jsou prováděny přes slot na karty MicroSD. U ethernetové varianty může být regulace jednotlivých místností dodatečně prováděna přes počítač, smartphone nebo i přes internet. Provozní režimy: protimrazová ochrana, topení, chlazení, eco, auto Hlavní funkce pro topení a chlazení Integrovaný programovatelný čerpadlový modul, informační výstup pro kotel, připojení havarijního termostatu, vč. funkce ochrany čerpadla Řešení pro více podlaží (spojení až 7 základních sběrnic) 68 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

69 Systémové prvky Bezdrátové Bezdrátová základní sběrnice varimatic BUS Technické 4 zóny 4 zóny Ethernet 8 zón 8 zón Ethernet 12 zón 12 zón Ethernet Pro 6 termopohonů 24 V, NC, externí trafo Pro 12 termopohonů 24 V, NC, externí trafo Pro 18 termopohonů 24 V, NC, externí trafo Číslo produktu kus 1 kus 1 kus 1 kus 1 kus 1 kus Cenová skupina Cena/ks 315,16 394,67 375,17 454,34 438,50 515,83 Bezdrátový analogový Regulátor prostorové teploty varimatic BUS Jednotka řízení teploty SCHÜTZ BUS. K přesnému snímání teploty pro maximální uživatelský komfort. Nastavení požadované teploty prostoru v odpovídající zóné se provádí pohodlně otočným kolečkem s jemným krokováním a dobře čitelnou stupnicí. Jezdcem pod otočným kolečkem je možno omezit rozsah nastavení a provézt korekci na požadovanou hodnotu. Optimální poměr cena/výkon Patentovaná korekce na požadovanou hodnotu Rozsah nastavení C Ploché provedení a malé rozměry (86 x 86 mm) Otočné kolečko s jemným krokováním po ¼ stupně Na přání s omezením rozsahu nastavení prostorové teploty na max. nebo min. hodnotu Spolehlivá bezdrátová technologie (868 MHz) pro optimální umístění na konkrétní místo bez použití kabelů Bezdrátový Číslo produktu kus Cenová skupina 01 Cena/ks 74,75 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 69

70 Systémové prvky Kabelové Kabelová Základní sběrnice varimatic BUS Technické 8 zón 8 zón Ethernet Pro 12 termopohonů 24 V, NC, externí trafo Číslo produktu kus 1 kus Cenová skupina Cena/ks 375,17 454,34 Kabelový analogový Regulátor prostorové teploty varimatic BUS Jednotka řízení teploty SCHÜTZ BUS. K přesnému snímání teploty pro maximální uživatelský komfort. Nastavení požadované teploty prostoru v odpovídající zóné se provádí pohodlně otočným kolečkem s jemným krokováním a dobře čitelnou stupnicí. Jezdcem pod otočným kolečkem je možno omezit rozsah nastavení a provézt korekci na požadovanou hodnotu. Optimální poměr cena/výkon Patentovaná korekce na požadovanou hodnotu Rozsah nastavení C Ploché provedení a malé rozměry (86 x 86 mm) Otočné kolečko s jemným krokováním po 1/4 stupně Na přání s omezením rozsahu nastavení prostorové teploty na max. nebo min. hodnotu Kabelový Číslo produktu kus Cenová skupina 01 Cena/ks 74,75 70 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

71 Systémové prvky Bezdrátové a kabelové Digitální kabelový a bezdrátový Regulátor prostorové teploty varimatic BUS Řídící jednotka s displejem umožňuje přístup ke všem prostorovým a specifickým systémovým parametrům prostorového regulátoru SCHÜTZ. Slouží k přesnému zjištění teploty pro maximální uživatelský komfort. Obsluha je prováděna prostřednictvím otočného mechanického kolečka s jemným krokováním a funkcí otoč/zatlač a přehledného jazykově neutrálního a kvalitního displeje. Prostorový regulátor SCHÜTZ je k dispozici ve variantách Standard, s dálkovým a infračerveným senzorem. Ploché provedení a malé rozměry (86 x 86 mm) Velký a přehledný LCD displej (60 x 40 mm) z plastu odolného proti poškrábání Stálé zobrazení prostorové teploty, času a provozního režimu 3 úrovně menu (uživatelské funkce, proměnné hodnoty a servis) Omezení rozsahu nastavení prostorové teploty Pohodlné ovládání otočným spínačem (mechanismus otoč/zatlač s jemným dynamickým krokováním) Rozsah nastavení C Bezdrátová technologie (868 MHz) pro optimální umístění na konkrétní místo bez použití kabelů Kabelový digitální Kabelový Kabelový Číslo produktu Senzor dálkového ovládání ne ano 1 kus 1 kus Cenová skupina Cena/ks 99,41 125,17 Bezdrátový digitální Bezdrátový Bezdrátový Číslo produktu Senzor dálkového ovládání ne ano 1 kus 1 kus Cenová skupina Cena/ks 99,41 125,17 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 71

72 Příslušenství Regulační technika varimatic Elektronický 2bodový Regulátor prostorové teploty varimatic Přesná regulace pomocí pulzní modulace se zpětnou teplotní vazbou, snížení teploty o 2K pomocí externího signálu, porovnání požadovaných hodnot, rozměry 80 x 29 x 86 mm (v x š x d), stupeň krytí IP20, třída ochrany 2 (230 V) / 3 (24 V). Digitální Regulátor prostorové teploty varimatic LCD regulátor SCHÜTZ 24V / 230V je digitální regulátor prostorové teploty k regulaci prostorové teploty podlahových systémů vytápění. Rozměry 86 x 31 x 86 mm (v x š x d), stupeň krytí IP20, třída ochrany 2 (230 V) /3 (24 V). Obsluha pomocí otočného kolečka Protimrazová ochrana Kalibrace požadovaných hodnot Komfort obsahuje navíc: Topení/Chlazení Funkce ochrany ventilu Obsluha pomocí otočného kolečka Stálé zobrazení aktuální pokojové teploty 3 provozní režimy: Komfort/Útlum/Auto Funkce ochrany ventilu, přesná regulace Elektronický termostat s LCD displejem, speciálně navržený pro podlahové topení a chlazení Protimrazová ochrana Montáž na stěnu Komfort obsahuje navíc: Topení/Chlazení, podsvícený displej, možnost volby teplotního útlumu Control obsahuje navíc: Integrovaný týdenní časovač, funkci inteligentního spuštění a vypnutí, výstup časovače Technické Elektronický, 230 V Elektronický, 24 V Elektronický, 230 V Elektronický, 24 V Termopohony Spínací výkon 15 W 15 W 15 W 15 W Číslo produktu Standard NOVINKA Komfort Control kus 1 kus 1 kus 1 kus Cenová skupina Cena/ks Standard 25,00 26,00 55,28 55,28 Cena/ks Komfort 54,27 54,27 70,50 70,50 Cena/ks Control 99,38 99,38 72 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

73 Příslušenství Chlazení varimatic cool Standard. Pro prostorové termostaty a termopohony varimatic Základní modul 6 zón, 230 V Standard: připojovací základna s nástrčnými kontakty, s teplotním útlumem, pro připojení 6 prostorových termostatů a maximálně 15 termopohonů, signalizace stavu, kanál pro útlum. Komfort obsahuje navíc: topení/chlazení, programování čerpadla a kotle, vstup pro čidlo rosného bodu*. Technické Standard Komfort Pro prostorové termostaty a termopohony varimatic Základní modul 10 zón, 230 V Standard: připojovací základna s nástrčnými kontakty, s teplotním útlumem, pro připojení 10 prostorových termostatů a maximálně 18 termopohonů, signalizace stavu, kanál pro útlum. Komfort obsahuje navíc: topení/chlazení, programování čerpadla a kotle, vstup pro čidlo rosného bodu*. Technické Standard Komfort Rozměry (v x š x d) 90 x 52 x 327 mm Rozměry (v x š x d) 90 x 52 x 327 mm Číslo produktu kus 1 kus /karton 25 kusů 25 kusů Cenová skupina Cena/ks 78,87 142,27 Číslo produktu kus 1 kus /karton 25 kusů 25 kusů Cenová skupina Cena/ks 85,80 151,21 Pro prostorové termostaty a termopohony varimatic Základní modul 6 zón, 24 V Připojovací základna s nástrčnými kontakty, s teplotním útlumem, pro připojení 6 prostorových termostatů a maximálně 15 termopohonů, signalizace stavu, kanál pro útlum, topení/chlazení, programování čerpadla a kotle, vstup pro čidlo rosného bodu*. 24 V vč. trafa Technické Standard Komfort Pro prostorové termostaty a termopohony varimatic Základní modul 10 zón, 24 V Připojovací základna s nástrčnými kontakty, s teplotním útlumem, pro připojení 10 prostorových termostatů a maximálně 18 termopohonů, signalizace stavu, kanál pro útlum, topení/chlazení, programování čerpadla a kotle, vstup pro čidlo rosného bodu*. 24 V vč. trafa Technické Standard Komfort Rozměry (v x š x d) 90 x 52 x 408 mm Rozměry (v x š x d) 90 x 52 x 408 mm Číslo produktu kus 1 kus /karton 25 kus 25 kus Cenová skupina Cena/ks 150,78 212,49 Číslo produktu kus 1 kus /karton 25 kus 25 kus Cenová skupina Cena/ks 164,25 223,39 * Vysílač s rosným bodem č SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 73

74 Příslušenství varimatic EIB systém varimatic Základní EIB-modul Připojovací základna pro EIB prostorové termostaty varimatic a max. 13 termopohonů varimatic 24 V, rozšiřitelná o čerpadlový modul 24 V, 6 kanálů pro 6 EIB termostatů nebo 12 kanálů pro 12 termostatů. 6 kanálů 12 kanálů Číslo produktu varimatic EIB prostorový regulátor 24 V Spojitý regulátor prostorové pro EIB-technologie. Číslo produktu kus 1 kus 1 kus Cenová skupina Cena/ks 930, ,76 Cenová skupina 01 Cena/ks 385,93 varimatic EIB pohonový modul Zásuvné kanálové rozšíření základního modulu varimatic, přiřazení kanálů přes můstek, 2 vytápěcí zóny, každá pro 4 termopohony. Technické Rozměry (v x š x d) 24 V 70 x 75 x 88 mm Číslo produktu /karton 1 kus 20 kusů Cenová skupina 01 Cena/ks 41,69 varimatic EIB čerpadlový modul Nástrčné rozšíření základního modulu varimatic a radiové základny, beznapěťový reléový kontakt 230 V/5 A (AC) pro vypínání chodu čerpadla, pokud není požadována dodávka tepla žádným prostorovým termostatem, nastavitelný doběh chodu čerpadla minut, intervalové spínání pro letní provoz. Technické Rozměry (v x š x d) 24 V 70 x 75 x 88 mm Číslo produktu /karton 1 kus 20 kusů Cenová skupina 01 Cena/ks 68,48 74 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

75 Příslušenství varimatic varimatic Termopohon spořič energie plus Uzavírací síla 100 N, k otevírání a zavírání ventilů, nástrčná montáž pomocí adaptéru bez použití nářadí, provedení: bez proudu uzavřeno pro jednodušší montáž a uvedení do provozu je ovšem dodáván v poloze otevřeno, zdvih 4 mm.* Technické 230 V 24 V Třída ochrany II Stupeň krytí IP 54 IP 54 Spínací proud 550 ma (max. 100 ms) 300 ma (max. 2 min.) Provozní výkon 1 W 1 W Číslo produktu kus 1 kus Cenová skupina Cena/ks 25,00 25,00 varimatic Termopohon Classic Pro použití s rozdělovačem typu Dynomatic. Uzavírací síla 100 N, k otevírání a zavírání ventilů, nástrčná montáž pomocí adaptéru bez použití nářadí, provedení: bez proudu uzavřeno pro jednodušší montáž a uvedení do provozu je ovšem dodáván v poloze otevřeno, zdvih 4 mm.* Technické 230 V 24 V Třída ochrany II Stupeň krytí IP 41 IP 41 Spínací proud 250 ma 350 ma Provozní výkon 2 W 2 W Číslo produktu kus 1 kus Cenová skupina Cena/ks 25,00 25,00 varimatic Příložný havarijní termostat Jako teplotní hlídač, montáž na přívodním potrubí pomocí napínací pásky, vnější nastavení teploty v rozsahu C, přepínač, spínací výkon 15 A/220 V. Prosím dodržujte platné předpisy. Číslo produktu varimatic Ruční regulační hlavice Pro ruční regulaci prostorové teploty ovládáním otevřeno/zavřeno nebo pro vyregulování průtoku na ventilu zpátečky v rozdělovači. Prosím dodržujte platné předpisy. Číslo produktu kus 1 kus Cenová skupina 01 Cena/ks 28,85 Cenová skupina 01 Cena/ks 1,19 * náhradní díly pro starší provedení lze poptat zvlášť SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 75

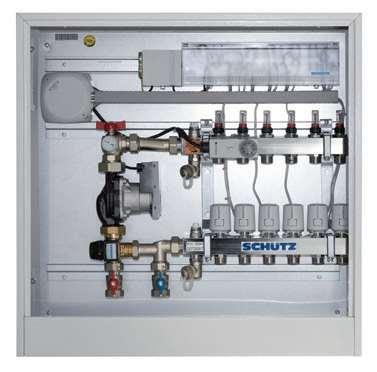

76 Směšovací stanice rozdělovače varimat F a varimat WR. Pro kombinaci podlahového vytápění a vytápění topnými tělesy. Podlahové topení vyžaduje ve srovnání s radiátory obecně nižší teploty topného média. V mnoha případech není druhý topný okruh ze zdroje k dispozici nebo jej není možné doinstalovat. Proto musí být snížení teploty přívodu prováděno decentrálně. Dostupné ve variantách varimat F varimat WR Směšovací stanice rozdělovače varimat F Regulace teploty stanovením maximální požadované hodnoty na regulátoru pevné hodnoty. Výhody: Směšovací stanice rozdělovače varimat WR Ekvitermní regulace s nebo bez započtení pokojové teploty. Úspora za dodatečný druhý regulátor teploty na tepelném zdroji pro topný okruh s nižší teplotou topné vody Úspora za dodatečné potrubí mezi kotlem a rozdělovačem podlahového topení * Upozornění: v případě, že dojde k uzavření všech připojených termopohonů jim přiřazenými prostorovými termostaty, dojde z hydraulických důvodů k vypnutí sekundárního oběhového čerpadla. Navíc je požadováno osazení bypassem (přepouštěcí sady obj. č ) mezi přívod a zpátečku sekundáru. Uvedené doporučení nemusí zohledňovat zvláštnosti jiných použitých technických řešení, a proto nepřebíráme za takovéto případy záruku. 76 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ

77 Příslušenství Ke směšovací stanici rozdělovače. varimatic control 230 V Ekvitermní regulační jednotka, sestává z: 1 obslužný díl, 1 čidlo venkovní teploty, 1 čidlo teploty náběhové vody s upínací pružinou. Číslo produktu varimatic Pohon ventilu 230 V Pro regulaci se spínacím výstupem (3bodové řízení). Uzavírací síla 140 N Číslo produktu kus 1 kus Cenová skupina 01 Cena/ks 379,85 Cenová skupina 01 Cena/ks 260,70 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ 77

78 Příslušenství Ke směšovací stanici rozdělovače. Verteiler Regelstation varimat F Kompaktní, předmontovaná a tlakově vyzkoušená základní jednotka z mosazi, čerpadlo Wilo Para RS 30/6, 1½"-stavební délka 130 mm, s 3cestným směšovacím ventilem s regulátorem pevné hodnoty, propojeným zapojením omezovače maximální teploty, s jedním kulovým kohoutem na sekundární straně (přívod) včetně teploměru. Technické varimat F Číslo produktu Rozsah použití, objemový průtok Q při 3,3 m 3 /h Rozsah použití, dopravní výška Provozní napětí motoru Příkon Stupeň krytí 6 m 1 x 230 V, 50 Hz 3 45 W IPX 4D Stavební délka 1½" Stavební délka 130 mm Teplota dopravovaného média +2 C až +110 C Verteiler Regelstation varimat WR Kompaktní, předmontovaná a tlakově vyzkoušená základní jednotka z mosazi, čerpadlo Wilo Para RS 30/6, 1½"-stavební délka 130 mm, s 3cestným směšovacím ventilem, určená k montáži 230V pohonu ventilu, s propojeným zapojením omezovače maximální teploty, s jedním kulovým kohoutem na sekundární straně (přívod) včetně teploměru. Pohon ventilu objednávejte prosím zvlášť (viz strana 77). Technické varimat WR Číslo produktu Rozsah použití, objemový průtok Q při 3,3 m 3 /h Rozsah použití, dopravní výška Provozní napětí motoru Příkon Stupeň krytí 6 m 1 x 230 V, 50 Hz 3 45 W IPX 4D Stavební délka 1½" Stavební délka 130 mm Teplota dopravovaného média +2 C až +110 C 78 SYSTÉMY PODLAHOVÉHO VYTÁPĚNÍ
