3 Obsah Obsah Úvod 5 Jak to funguje 6 Informace o výrobku 8 Montážní detaily 10 Plot 5020 Western Approach, Bristol Chatterley Valley, North Staffordshire Za obrázek dole děkujeme Gazeley a Central Photography 3

4 4 Asda, Sutton Courtenay, Didcot

5 Úvod Jedním z nejnovějších výsledků neustálé snahy Kingspanu o inovaci je revoluční a přitom jednoduchý systém panelů, který disponuje nejen již dobře známými skvělými vlastnostmi izolačních panelů, ale navíc poskytuje obnovitelnou energii formou solárního ohřevu vzduchu. Kingspan EnergiPanel je nový zateplovací systém pro solární ohřev vzduchu navržený pro použití na stěnách a střechách jako doplněk hlavního vytápěcího systému. Kingspan EnergiPanel se vymyká všem ostatním zateplovacím systémům. Solární energie je jednoduše absorbována vnějším ocelovým pláštěm a pak takto ohřátý vzduch stoupá dutými žebry panelu do sběrné komory. Výhody systému Kingspan EnergiPanel systém pro solární ohřev vzduchu snadno se kombinuje se standardními HVAC systémy (Heating, Ventilation and Air Conditioning vytápění, větrání a klimatizace) je flexibilní v místech východních, západních či jižních stěn, která nelze připojit k systému HVAC, lze EnergiPanel využít jako samostatný systém topení nabízí flexibilitu designu lze snadno zkombinovat s dalšími panelovými systémy Kingspan je k dispozici v široké paletě barev nabízí Ochranu majetku a podnikání (Property & Business Protection) podle Komise pro prevenci ztrát (LPCB - Loss Prevention Certification Board) LPS 1181 jsou systémy jistotou spolehlivého výkonu a pojistitelnosti. je nabízen se zárukou Kingspan Total Guarantee garantující kvalitu zateplení a stabilitu konstrukce Úvod je levným a spolehlivým zdrojem obnovitelné energie s rychlou návratností investic podle testovacího střediska Kingspanu umožňuje snížení nákladů na vytápění až o 20 % může významně snížit emise CO 2 v budově zvyšuje šanci na získání stavebního povolení očekává se, že stále více místních úředníků bude klást důraz na podporu obnovitelných zdrojů zaručuje nízkou uhlíkovou stopu instalace systému nevyžaduje žádné dodatečné ocelové desky, pomocné konstrukce, upevňovací prvky a náklady na přepravu pro získání počítačového modelu dat pro vaši budovu kontaktujte prosím energipanel@kingspan.cz 5

6 Jak to funguje Pro dosažení optimální účinnosti a výhřevnosti se Kingspan EnergiPanel obvykle instaluje na jižní stěnu a / nebo část střechy. Vnější profil Kingspan EnergiPanelu se při kontaktu se slunečními paprsky okamžitě zahřívá a přenáší teplo indukovaným prouděním vzduchu vzhůru skrze dutiny. Optimálního výkonu lze dosáhnout použitím tmavších barev, které se vyznačují vyšší mírou absorpce slunečního záření. Při aktivaci systému vytvářejí nízkoenergetické větráky nebo HVAC systém sací tlak v dutých žebrech. To zajišťuje proudění vzduchu skrz panel a přes vnitřní povrch (kolektor) dutin se ohřívá vzduch. Na vrcholu svého proudění je horký vzduch vtažen do vzduchové komory (vnitřní sběrná komora) a dále distribuován do budovy jedním ze dvou systémů: 1. Samostatný systém pro solární ohřev vzduchu: pod tlakem samostatné větrací jednotky 2. Integrovaný systém pro solární ohřev vzduchu: horký vzduch je z kolektoru veden zpět do HVAC systému a následně rozveden po budově prostřednictvím řízeného vysokoúrovňového potrubního systému. Samostatný systém pro solární ohřev vzduchu EnergiPanel Samostatný systém pro solární ohřev vzduchu se skládá z: Vzduchové sběrné komory podél celé délky instalovaných EnergiPanelů mezi hlavní ocelovou konstrukcí a EnergiPanelem. Ventilátory jsou rozmístěny podél sběrné komory mezi svislými ocelovými sloupy. Jejich rozmístění je dáno celkovou délkou instalovaného Kingspan EnergiPanelu. Skupiny ventilátorů jsou paralelně připojeny k hlavnímu regulátoru či regulátorům, v závislosti na počtu instalovaných ventilátorů. Samostatný systém pro solární ohřev vzduchu pracuje na základě systému uzavřeného obvodu. K regulátoru ventilace je připojen systém řízení budovy (BMS Building Management System) nebo uvnitř instalovaný termostat, který sepne spínač, když teplota budovy klesne pod nastavenou hodnotu. Ve vzduchové komoře je umístěn sekundární senzor teploty vzduchu, který kontroluje, zda je teplota vzduchu v dutinách vhodná pro funkční vytápění. V případě splnění obou podmínek jsou aktivovány ventilátory, v opačném případě zůstává systém vypnutý. Po aktivaci kontrolní systém ventilátorů průběžně upravuje rychlost ventilace pro optimalizaci vytápění budovy. Ventilátory pokračují v dodávání tepla, dokud nejsou automaticky deaktivovány vnitřním termostatem při dosažení nastavené optimální teploty nebo poklesem intenzity slunečního záření. Společně se systémem Kingspan EnergiPanel je doporučováno použít optimalizovanou destratifikaci či systém pohybu vzduchu k zajištění rovnoměrné distribuce tepla po budově. Sklad společnosti Kingspan, North Wales Samostatný systém instalovaný ve skladu společnosti Kingspan, North Wales 6

7 Jak to funguje Integrovaný systém Asda, Didcot Integrovaný systém solárního ohřevu vzduchu Integrovaný systém solárního ohřevu vzduchu EnergiPanel se skládá z: vzduchové sběrné komory podél celé délky instalovaných EnergiPanelů mezi hlavní ocelovou konstrukcí a EnergiPanelem. řady výpustních otvorů pro připojení potrubí, které jsou umístěny podél sběrné komory mezi základními svislými ocelovými sloupky. Rozmístění otvorů je dáno hodnotou objemu proudění, požadovanou na základě instalované plochy Kingspan EnergiPanelů. Kingspan EnergiPanel temperuje čerstvý vzduch proudící do systému HVAC a tak snižuje celkové zvýšení teploty požadované pro vytápění. Teplo je následně rozvedeno po budově vysokoúrovňovým potrubním systémem, který žene vzduch skrze vysokorychlostní trysky. Pro letní sezónu lze instalovat obtok pro čerstvý vzduch. U integrovaného systému pro solární ohřev vzduchu je míra proudění vzduchu skrz výdutě určena potřebou čerstvého vzduchu v budově. Úkolem systému HVAC je získávat tento požadovaný objem vzduchu skrz dutiny. 7

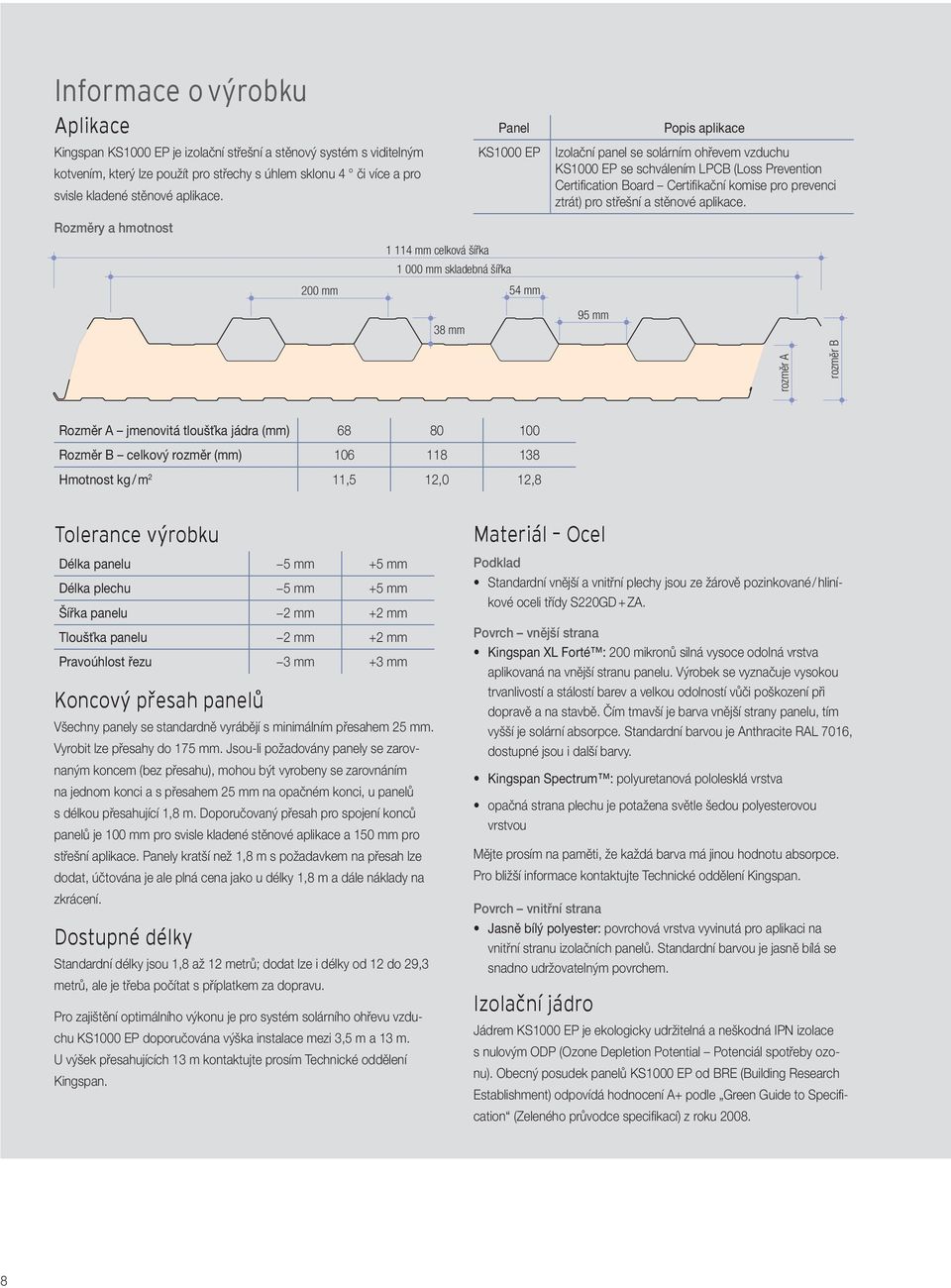

8 Informace o výrobku Aplikace Kingspan KS1000 EP je izolační střešní a stěnový systém s viditelným kotvením, který lze použít pro střechy s úhlem sklonu 4 či více a pro svisle kladené stěnové aplikace. Rozměry a hmotnost Panel KS1000 EP mm celková šířka mm skladebná šířka 200 mm 54 mm 38 mm Popis aplikace Izolační panel se solárním ohřevem vzduchu KS1000 EP se schválením LPCB (Loss Prevention Certification Board Certifikační komise pro prevenci ztrát) pro střešní a stěnové aplikace. 95 mm rozměr A rozměr B Rozměr A jmenovitá tloušťka jádra (mm) Rozměr B celkový rozměr (mm) Hmotnost kg / m 2 11,5 12,0 12,8 Tolerance výrobku Délka panelu 5 mm +5 mm Délka plechu 5 mm +5 mm Šířka panelu 2 mm +2 mm Tloušťka panelu 2 mm +2 mm Pravoúhlost řezu 3 mm +3 mm Koncový přesah panelů Všechny panely se standardně vyrábějí s minimálním přesahem 25 mm. Vyrobit lze přesahy do 175 mm. Jsou-li požadovány panely se zarovnaným koncem (bez přesahu), mohou být vyrobeny se zarovnáním na jednom konci a s přesahem 25 mm na opačném konci, u panelů s délkou přesahující 1,8 m. Doporučovaný přesah pro spojení konců panelů je 100 mm pro svisle kladené stěnové aplikace a 150 mm pro střešní aplikace. Panely kratší než 1,8 m s požadavkem na přesah lze dodat, účtována je ale plná cena jako u délky 1,8 m a dále náklady na zkrácení. Dostupné délky Standardní délky jsou 1,8 až 12 metrů; dodat lze i délky od 12 do 29,3 metrů, ale je třeba počítat s příplatkem za dopravu. Pro zajištění optimálního výkonu je pro systém solárního ohřevu vzduchu KS1000 EP doporučována výška instalace mezi 3,5 m a 13 m. U výšek přesahujících 13 m kontaktujte prosím Technické oddělení Kingspan. Materiál Ocel Podklad Standardní vnější a vnitřní plechy jsou ze žárově pozinkované / hliníkové oceli třídy S220GD + ZA. Povrch vnější strana Kingspan XL Forté : 200 mikronů silná vysoce odolná vrstva aplikovaná na vnější stranu panelu. Výrobek se vyznačuje vysokou trvanlivostí a stálostí barev a velkou odolností vůči poškození při dopravě a na stavbě. Čím tmavší je barva vnější strany panelu, tím vyšší je solární absorpce. Standardní barvou je Anthracite RAL 7016, dostupné jsou i další barvy. Kingspan Spectrum : polyuretanová pololesklá vrstva opačná strana plechu je potažena světle šedou polyesterovou vrstvou Mějte prosím na paměti, že každá barva má jinou hodnotu absorpce. Pro bližší informace kontaktujte Technické oddělení Kingspan. Povrch vnitřní strana Jasně bílý polyester: povrchová vrstva vyvinutá pro aplikaci na vnitřní stranu izolačních panelů. Standardní barvou je jasně bílá se snadno udržovatelným povrchem. Izolační jádro Jádrem KS1000 EP je ekologicky udržitelná a neškodná IPN izolace s nulovým ODP (Ozone Depletion Potential Potenciál spotřeby ozonu). Obecný posudek panelů KS1000 EP od BRE (Building Research Establishment) odpovídá hodnocení A+ podle Green Guide to Specification (Zeleného průvodce specifikací) z roku

9 Vlastnosti Tepelná izolace Tloušťka panelu (mm) U-hodnota* (W/m 2 K) 68 0,35** 80 0,30** 100 0,25++ * součinitel prostupu tepla W/m²K Biologické vlastnosti Izolační panely KS1000 EP jsou odolné proti plísním, houbám a škůdcům. Při výrobě panelů nejsou používány močovinové formaldehydy. Požární vlastnosti Vnitřní i vnější plech má klasifikaci č. 1 v povrchovém šíření ohně BS 476 7: 1997, SAA test odolnosti střechy BS 476 3: 1975, a třídu 0 podle stavebních předpisů (Building Regulations). Zateplovací panely KS1000 EP jsou schváleny Certifikační komisí pro prevenci ztrát (LPCB Loss Prevention Certification Board (LPCB) stupněm LPS1181 Grade EXT B pro střešní a stěnové aplikace. Jádro panelů KS1000 EP bylo speciálně vyvinuto, aby obstálo v testech požární odolnosti a k jeho výhodám patří: Approved to LPS 1181 Certificate No s. 186a & 260a Balení Standardní balení Pro minimalizaci výšky balení jsou izolační panely KS1000 EP kladeny vnějšími stranami k sobě. Mezi každým panelem je naneseno odstranitelné tavitelné lepidlo. Vršek, spodek a strany jsou chráněny polystyrenem a dřevěným obalem a celý balík je zabalen v polyethylenové fólii. Počet panelů v balení závisí na tloušťce panelů, jak můžete vidět v následující tabulce. Typická výška balíku je mm. Tloušťka izolačního jádra (mm) Panelů v balení Námořní doprava Zásilky vyžadující námořní přepravu jsou za příplatek dodávány v baleních s celodřevěnými výstužemi. Alternativou jsou ocelové kontejnery. Počítá se s příplatkem za naložení. Dodání Není-li stanoveno jinak, všechny dodávky jsou doručeny silniční dopravou na místo stavby. Za vyložení odpovídá objednávající či zhotovitel opláštění. Panely jsou dodávány na místo s výplněmi z EPDM pryže a vloženými mřížkami. nehořlavost samozhášivost minimální kouřivost nešíření plamene po povrchu Akustické vlastnosti Všechny izolační panely KS1000 EP mají předpokládanou jednočíselnou váženou neprůzvučnost Rw = 25 db. Kvalita Izolační panely KS1000 EP jsou vyráběny z materiálů nejvyšší kvality, za použití nejmodernějšího vybavení a při těch nejpřísnějších standardech kontroly kvality v souladu se schválením BS EN ISO 9001: 2000 (Quality management systems Requirements). Výrobní závody Kingspan mají akreditaci BS EN ISO 14001: 2004 (Environmental management systems Requirements with guidance for use) a BS OH- SAS 18001: 2007 (Occupational health and safety management systems Requirements). Informace o výrobku Záruka Izolační panely KS1000 EP jsou nabízeny s kompletní zárukou Kingspan Total Guarantee zaručující kvalitu zateplení a konstrukce. * Kingspan nabízí řadu možností pro snížení množství odpadu na místě stavby. Pro bližší informace prosím kontaktujte Zákaznické oddělení Kingspan. 9

10 Montážní detaily Zámek panelu Butylová těsnící páska 6 mm (aplikovaní při montáži) Dutina Butylová těsnící páska 4 mm (aplikovaná při montáži) Samovrtný nerezový šroub (P03) (max. á 450 mm) Směr montáže Zateplený střešní panel KS1000 EP Poznámka: K zajištění správné instalace panelu musí být boční kolejnice panelu správně olemovány před vložením upevňovacích šroubů. Příčný spoj PU těsnící samolepící páska (25 mm expandní) maximální šířka 40 mm Minimum 15 mm Typ 5 mm Izolační střešní panel KS1000 EP Upevnění panelu Podpora 100 mm Butylová samolepící těsnící páska 4 mm Izolační střešní panel KS1000 EP Poznámka: Je třeba použít specifické konstrukční detaily projektu. Pro další informace kontaktujte prosím Technické oddělení Kingspan. 10

11 Detail okapnice Izolační stěnový panel KS1000 EP Volitelné vnitřní lemování Podpora Vzduchové utěsnění 6 mm butylový tmel Montážní pěna s protipožární deskou PIR k zachování návaznosti izolace a zaplnění případných mezer Okapnice soklu Mřížka vkládaná na dno každé dutiny panelu KS1000 EP Přesah panelu KS1000 EP Mezera min. 35 mm mezi spodkem přesahu panelu KS1000 EP a lemem okapnice k zajištění proudění vzduchu Okapnice Souvislé vzduchové těsnění lemovacího prvku (tmel aplikován montážní pistolí) Betonová podlaha Detail rohu Izolační stěnový panel KS1000EP Vnitřní výstužný úhelník od subdodavatele oceli se vzduchovým těsněním Vapourflex aplikovaným na spoje Vzduchové těsnění 6 mm butylový tmel Na místě uříznutý panel Distanční lišta se 100mm překrytím na spojích Lišta nároží se 100mm utěsněnými přesahy Montážní pěna s protipožární deskou PIR k zachování návaznosti izolace a zaplnění případných mezer PE těsnící samolepící páska 9 3 mm Směr montáže Dutina Vzduchové těsnění 6 mm butylový tmel Poznámka: Je třeba použít specifické konstrukční detaily projektu. Pro další informace kontaktujte prosím Technické oddělení Kingspan. Montážní detaily 11

12 Detail štítu Opláštění stěny (Kraj střešního panelu) Vzduchové těsnění z butylové gumy o 8 mm Výstužný úhelník od subdodavatele oceli se vzduchovým těsněním Vapourflex aplikovaným na spoje Dutina Izolační střešní panel KS1000 EP Montážní pěna s protipožární deskou PIR k zachování návaznosti izolace a zaplnění případných mezer EPDM výplně na vrcholu každé dutiny k zastavení proudění vzduchu Lemování štítu se 150mm zatmelenými styčnicemi PE těsnící profil do vln B (exteriér trapézu standard) nutno uvést typ panelu Výstužný úheník Vzduchové těsnění z butylové gumy o 6 mm Izolační stěnový panel KS1000 EP Podpora Detail okapu hraniční stěny Lemování atiky se 150mm zatmelenými styčnicemi EPDM výplně na vrcholu každé dutiny k zastavení proudění vzduchu Montážní pěna s protipožární deskou PIR k zachování návaznosti izolace a zaplnění případných mezer Izolační střešní panel KS1000 EP Vzduchové těsnění z butylové gumy o 6 mm Profilovaná výplň utěsněná nahoře a dole nastříknutým těsněním Zateplený žlab Kingspan Vzduchové těsnění z butylové gumy o 8 mm Mřížka vkládaná na dno každé dutiny panelu KS1000 EP Vaznice Izolační stěnový panel KS1000 EP Podpora Poznámka: Je třeba použít specifické konstrukční detaily projektu. Pro další informace kontaktujte prosím Technické oddělení Kingspan. 12

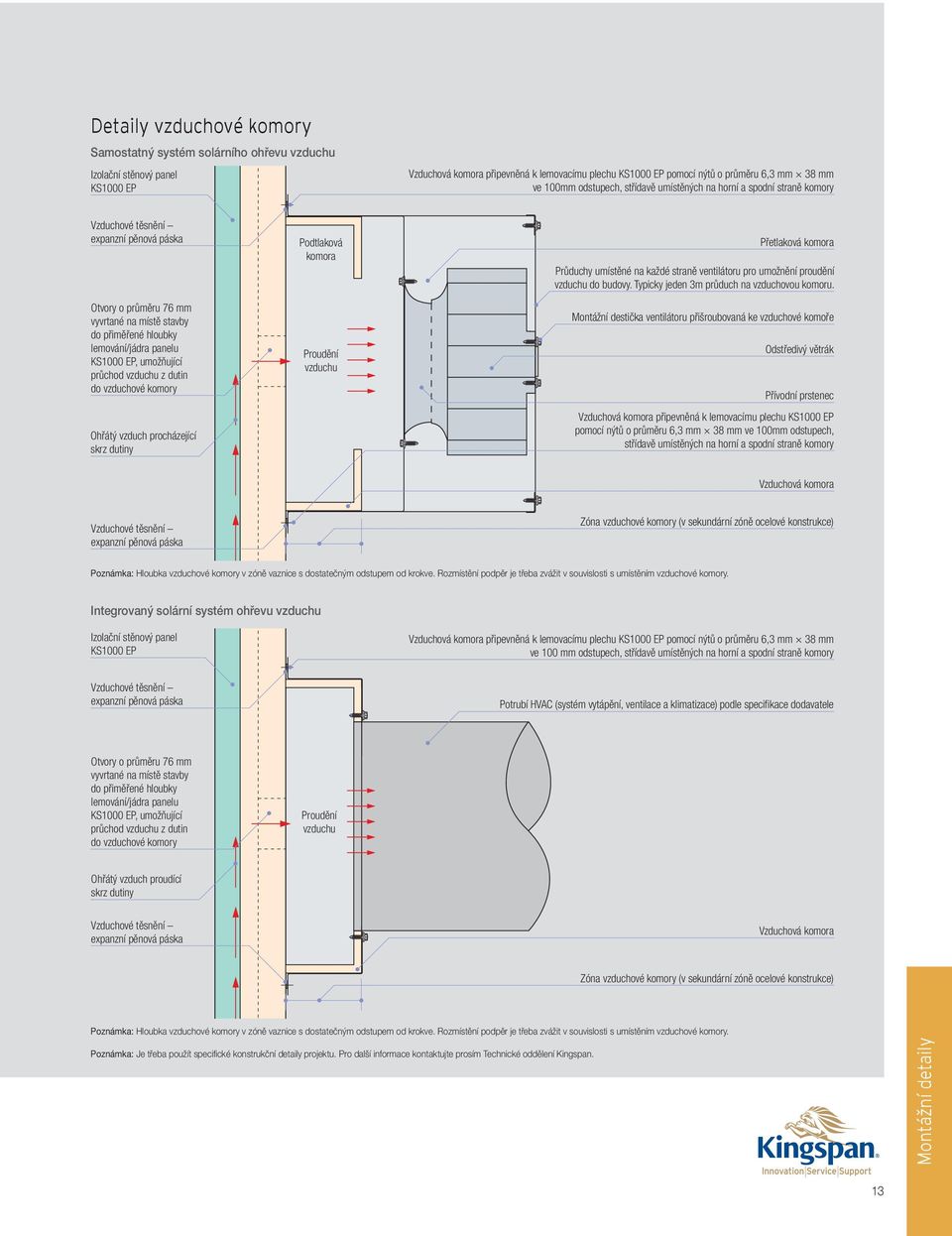

13 Detaily vzduchové komory Samostatný systém solárního ohřevu vzduchu Izolační stěnový panel KS1000 EP Vzduchová komora připevněná k lemovacímu plechu KS1000 EP pomocí nýtů o průměru 6,3 mm 38 mm ve 100mm odstupech, střídavě umístěných na horní a spodní straně komory Vzduchové těsnění expanzní pěnová páska Otvory o průměru 76 mm vyvrtané na místě stavby do přiměřené hloubky lemování/jádra panelu KS1000 EP, umožňující průchod vzduchu z dutin do vzduchové komory Ohřátý vzduch procházející skrz dutiny Podtlaková komora Proudění vzduchu Přetlaková komora Průduchy umístěné na každé straně ventilátoru pro umožnění proudění vzduchu do budovy. Typicky jeden 3m průduch na vzduchovou komoru. Montážní destička ventilátoru přišroubovaná ke vzduchové komoře Odstředivý větrák Přívodní prstenec Vzduchová komora připevněná k lemovacímu plechu KS1000 EP pomocí nýtů o průměru 6,3 mm 38 mm ve 100mm odstupech, střídavě umístěných na horní a spodní straně komory Vzduchová komora Vzduchové těsnění expanzní pěnová páska Zóna vzduchové komory (v sekundární zóně ocelové konstrukce) Poznámka: Hloubka vzduchové komory v zóně vaznice s dostatečným odstupem od krokve. Rozmístění podpěr je třeba zvážit v souvislosti s umístěním vzduchové komory. Integrovaný solární systém ohřevu vzduchu Izolační stěnový panel KS1000 EP Vzduchová komora připevněná k lemovacímu plechu KS1000 EP pomocí nýtů o průměru 6,3 mm 38 mm ve 100 mm odstupech, střídavě umístěných na horní a spodní straně komory Vzduchové těsnění expanzní pěnová páska Potrubí HVAC (systém vytápění, ventilace a klimatizace) podle specifikace dodavatele Otvory o průměru 76 mm vyvrtané na místě stavby do přiměřené hloubky lemování/jádra panelu KS1000 EP, umožňující průchod vzduchu z dutin do vzduchové komory Proudění vzduchu Ohřátý vzduch proudící skrz dutiny Vzduchové těsnění expanzní pěnová páska Vzduchová komora Zóna vzduchové komory (v sekundární zóně ocelové konstrukce) Poznámka: Hloubka vzduchové komory v zóně vaznice s dostatečným odstupem od krokve. Rozmístění podpěr je třeba zvážit v souvislosti s umístěním vzduchové komory. Poznámka: Je třeba použít specifické konstrukční detaily projektu. Pro další informace kontaktujte prosím Technické oddělení Kingspan. Montážní detaily 13

14 Detail okapu Vnější okap KS1000 EP izolační střešní panel Odstupy 200 mm pro upevnění podpěry okapu Mřížka vkládaná na dno každé dutiny panelu KS1000 EP Nosič uzavřeného žlabu Tepelná izolace Podokapní uzavřený žlab P108 EPDM výplně na vrcholu každé dutiny k zastavení proudění vzduchu Vzduchové těsnění expanzní pěnová páska Vzduchové těsnění z butylové gumy 8 mm Protipožární izolace aplikovaná na stavbě pro případné vyplnění všech mezer Podpora Přetlaková komora Vzduchová komora připevněná k lemovacímu plechu KS1000 EP pomocí nýtů o průměru 6,3 mm 38 mm ve 100mm odstupech, střídavě umístěných na horní a spodní straně komory Otvory o průměru 76 mm vyvrtané na místě stavby do přiměřené hloubky lemování/jádra panelu KS1000 EP, umožňující průchod vzduchu z dutin do vzduchové komory Podtlaková komora Vzduchová komora Ohřátý vzduch proudící skrz dutiny Vzduchová komora připevněná k lemovacímu plechu KS1000 EP pomocí nýtů o průměru 6,3 mm 38 mm ve 100mm odstupech, střídavě umístěných na horní a spodní straně komory Izolační stěnový panel KS1000 EP Proudění vzduchu Průduchy umístěné na každé straně ventilátoru pro umožnění proudění vzduchu do budovy. Typicky jeden 3m průduch na vzduchovou komoru. Odstředivý větrák Vzduchové těsnění expanzní pěnová páska Vzduchová komora (v sekundární zóně ocelové konstrukce) Poznámka: Detail s použitím Samostatného systému pro solární ohřev vzduchu Poznámka: Je třeba použít specifické konstrukční detaily projektu. Pro další informace kontaktujte prosím Technické oddělení Kingspan. 14

15 Detail hřebenu Standardní hřeben EPDM výplně na vrcholu každé dutiny k zastavení proudění vzduchu Protipožární izolace z montážní pěny aplikovaná na stavbě pro případné vyplnění všech mezer Lemování hřebenu se 150mm zatmelenými styčnicemi PE těsnící profil do vln B (exteriér trapézu standard) nutno uvést typ panelu Vzduchové těsnění expanzní pěnová páska Otvory o průměru 76 mm vyvrtané na místě stavby do přiměřené hloubky lemování/jádra panelu KS1000 EP, umožňující průchod vzduchu z dutin do vzduchové komory Ohřátý vzduch proudící skrz dutiny Izolační střešní panel KS1000 EP Profilovaná výplň umístěná mm zpět k prevenci ptáků Vzduchová komora Potrubí HVAC (systém vytápění, ventilace a klimatizace) podle specifikace dodavatele Proudění vzduchu Vzduchové těsnění z butylové gumy o 8 mm Vaznice Vnitřní lemování okapu se 150mm přesahem utěsněným vzduchovým těsněním, Vapourflexem či nastříknutým těsněním Vzduchová komora připevněná k lemovacímu plechu KS1000 EP pomocí nýtů o průměru 6,3 mm 38 mm ve 100mm odstupech, střídavě umístěných na horní a spodní straně komory Zóna přetlakové komory (v zóně vaznice) Poznámka: Hloubka vzduchové komory v zóně vaznice s dostatečným odstupem od krokve. Rozmístění podpěr je třeba zvážit v souvislosti s umístěním vzduchové komory. Na obrázku detail s použitím integrovaného systému solárního ohřevu vzduchu. Poznámka: Je třeba použít specifické konstrukční detaily projektu. Pro další informace kontaktujte prosím Technické oddělení Kingspan. Montážní detaily 15
