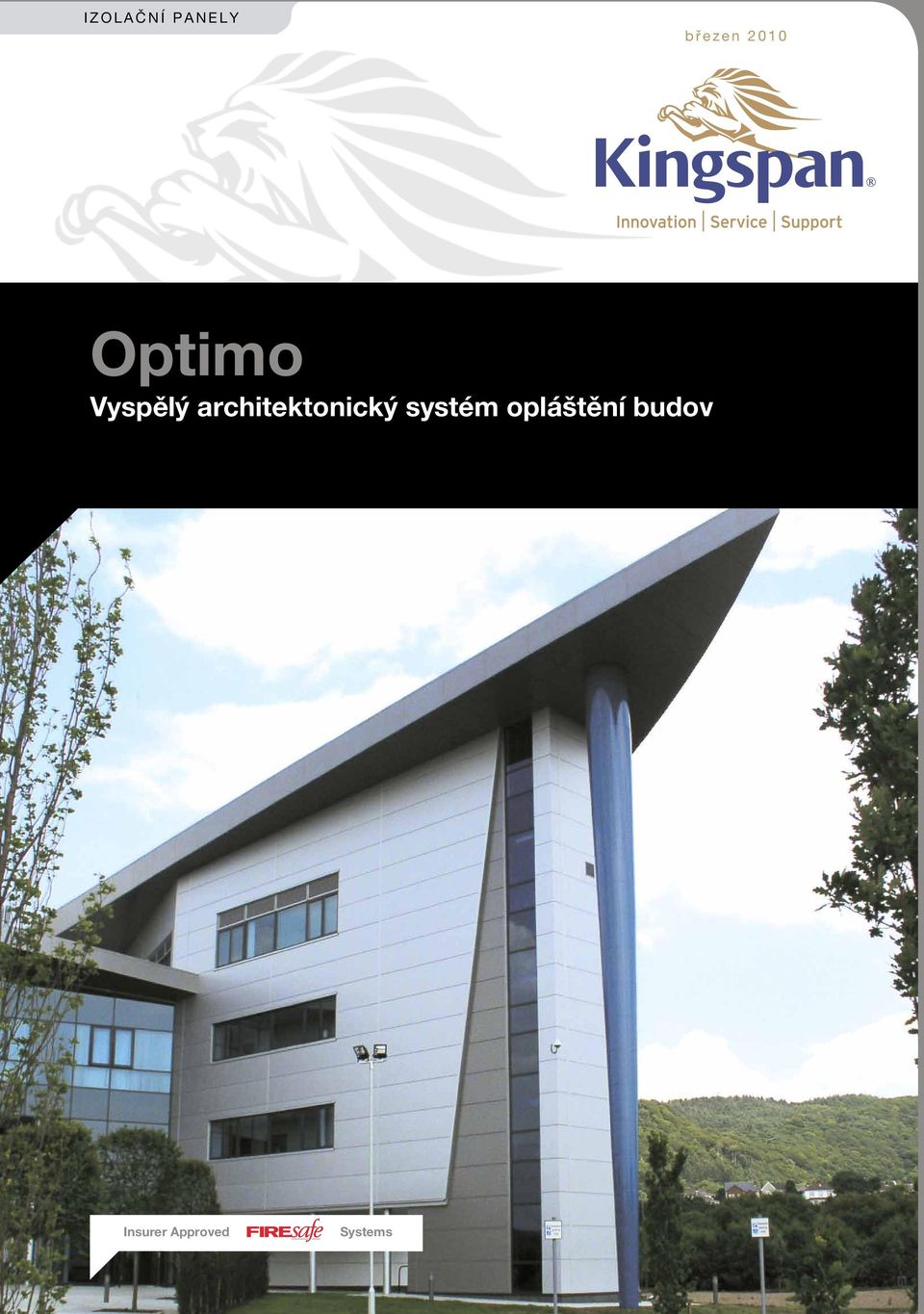

1 I Z O L A Č N Í P A N E L Y b ř e z e n Optimo Vyspělý architektonický systém opláštění budov Insurer Approved Systems

2 I Z O L A Č N Í P A N E L Y KINGSPAN / LOW ENERGY - LOW CARBON BUILDINGS Kingspan Optimo představuje dramatický průlom v projektování systémů opláštění. Dodává stavbě hladký, souměrný, esteticky přitažlivý vzhled. Kingspan Optimo Hladký architektonický systém opláštění budov 2

3 Optimální Vzhled Moderní stavební metody kladou zvýšené nároky na architekty, aby přinesli větší kreativitu v jejich návrzích, které by však měly zahrnovat rovnováhu všech základních problematik. Ty zahrnují faktory, jako jsou vynikající kvalita stavby, rychlé stavební technologie, prodloužený životní cyklus. V poslední době je v centru pozornosti životní cyklus stavby, včetně zahrnutí odpovědnosti z používání ekologicky bezpečných a udržitelných stavebních materiálů, vyrobených s použitím nízkoenergetických bezuhlíkových technologií. Měnící se stavební předpisy vyžadují materiály k udržení vysoké úrovně výkonnosti v průběhu životnosti, které musí být plně recyklovatelné nebo přinejmenším s možností bezpečné likvidace na konci životního cyklu. Kingspan Optimo byl navržen tak, aby splnil všechny tyto kritéria. Systém Kingspan Optimo nabízí řadu možností, které nabízejí elegantní architektonické řešení. Jeho jemné pohledové linky umožňují navržení systému Optimo tak, aby zvýraznil a vyjádřil estetické proporce obvodového pláště budovy vytvořením vizuálně nápadného vzhledu. K dispozici je v modulových šířkách 600, 900 a 1000 mm. Systém Optimo je vyráběn se zámkem se skrytým spojem. V kombinaci se širokou škálou Optimo doplňků, umožňuje toto technické řešení flexibilitu při projektování. Konstrukční detaily systému Kingspan Optimo byly vyvinuty pro celou řadu horizontálních a vertikálních řešení a k ulehčení přechodu mezi dalšími fasádními systémy Kingspan. Toto umožňuje změny barev textur a profilů na panelech, které mohou být začleněny do projektu stavby. Systém Optimo nabízí širokou škálu provedení finálního řešení exteriéru celého pláště budovy. Kingspan Optimo je certifikován společností Factory Mutual (FM). Systém Optimo je podložený komplexní produktovou zárukou a technickou podporou Kingspan. Kompletizovaný systém Hladký profil Využití prefabrikátu Systém 3

4 I Z O L A Č N Í P A N E L Y KINGSPAN / LOW ENERGY - LOW CARBON BUILDINGS Optimo - Architektonický Fasádní systém Konstrukční výhody Použití izolačního modulového systému Optimo nabízí oproti tradičním metodám výstavby s ocelovým nebo nákladným hliníkovým skládaným systémem, montovaným přímo na stavbě následující výhody. Obsahuje zdraví nezávadné materiály. Garantovaný součinitel prostupu tepla během celé doby životnosti konstrukce. Spolehlivý nízký únik vzduchu - 0,017 m 3 /h/m 2 50Pa (dle EN12114: 2001). 100% spolehlivé tepelné vlastnosti izolace, bez dutin, mezer, tepelných mostů nebo rizika intersticiální kondenzace, spojené se systémy montovanými přímo na stavbě. Hotový výrobek - lehký, jednoprvkový systém zkracuje dobu instalace na stavbě až o 50%. Schválený hotový výrobek dle ČSN EN IS Zaručený dlouhodobý výkon až 25 let do první údržby a celkovou životnost až 40 let. 4

5 Ve spojení se schopností vytvářet poutavý projekt, je výhodou Kingspan Optimo barevná škála povrchové úpravy, kterou systém nabízí. Více na str

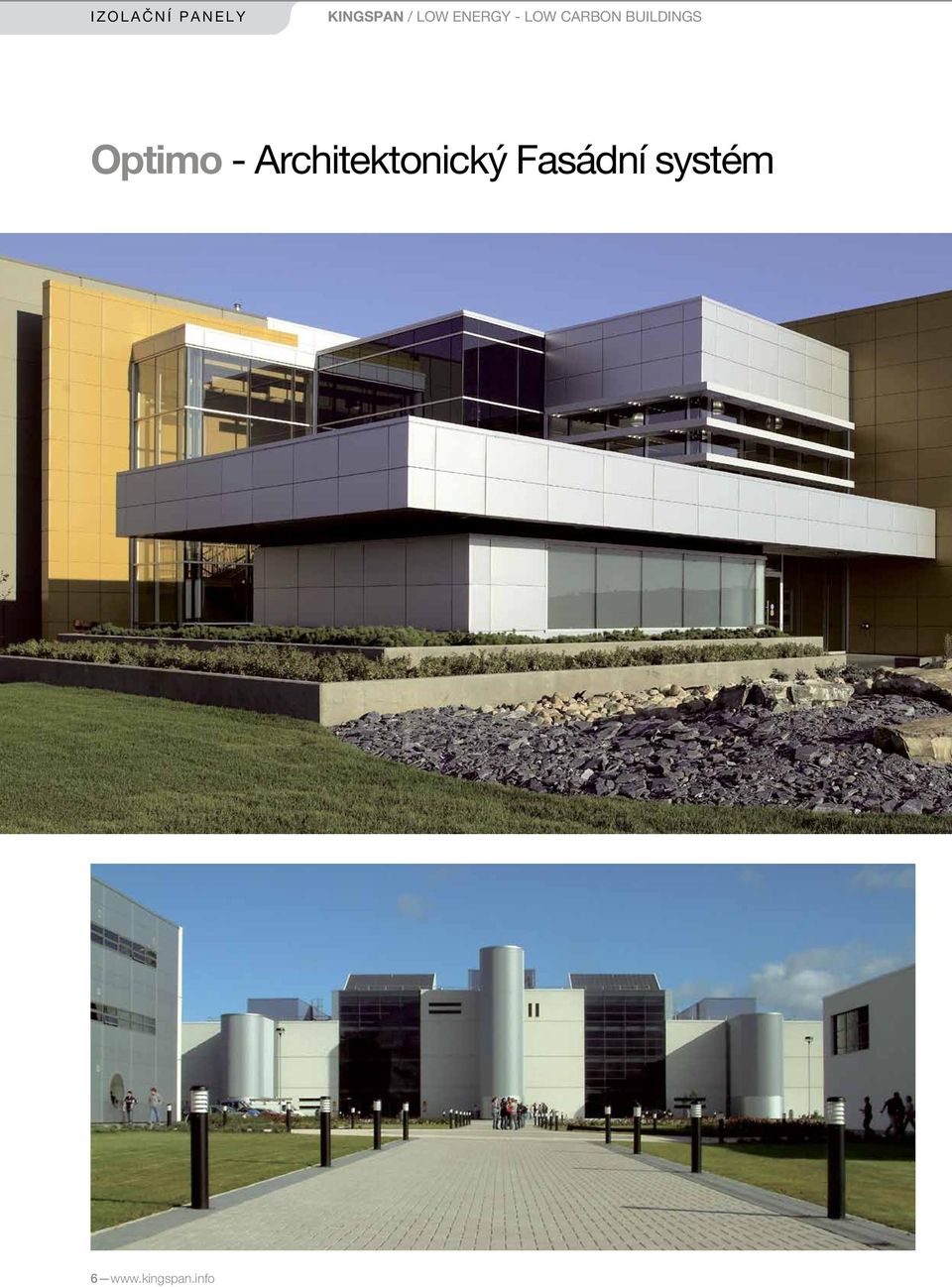

6 I Z O L A Č N Í P A N E L Y KINGSPAN / LOW ENERGY - LOW CARBON BUILDINGS Optimo - Architektonický Fasádní systém 6

7 Se systémem Optimo je možné vytvářet ohromující a inovativní návrhy, které se rovnají možnostem tradičních ocelových a hliníkových skládaných systémů. 7

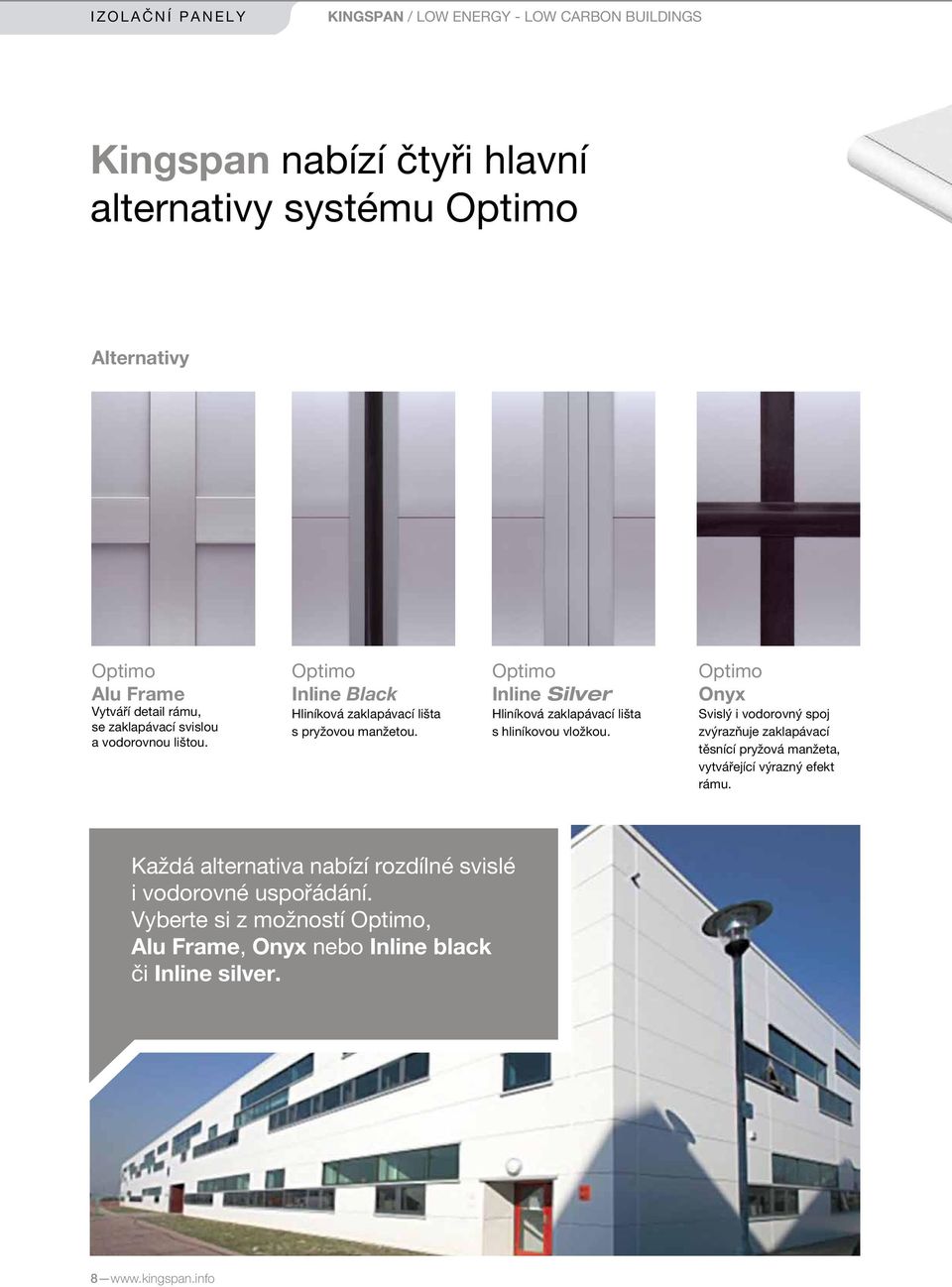

8 I Z O L A Č N Í P A N E L Y KINGSPAN / LOW ENERGY - LOW CARBON BUILDINGS Kingspan nabízí čtyři hlavní alternativy systému Optimo Alternativy Optimo Alu Frame Vytváří detail rámu, se zaklapávací svislou a vodorovnou lištou. Optimo Inline Black Hliníková zaklapávací lišta s pryžovou manžetou. Optimo Inline Silver Hliníková zaklapávací lišta s hliníkovou vložkou. Optimo Onyx Svislý i vodorovný spoj zvýrazňuje zaklapávací těsnící pryžová manžeta, vytvářející výrazný efekt rámu. Každá alternativa nabízí rozdílné svislé i vodorovné uspořádání. Vyberte si z možností Optimo, Alu Frame, Onyx nebo Inline black či Inline silver. 8

9 Technické výhody systému Optimo Systém schválený pojistitelem Factory Mutual (FM) Přináší úsporu nosné konstrukce v podobě menší potřeby pomocných prvků. Systém s IPN jádrem je v souladu s nařízením Evropské unie k energetickému výkonu budov (EPBD) a umožňuje stavbám dosáhnout energetické hodnoty A. Propustnost vzduchu 5m 3 /hr/m2 Jednoduchá a rychlá montáž, lehké prvky Skladebnost - moduly 600, 900 a 1000 mm Snadné začlenění s různými architektonickými řešeními (okna, dveře, žaluzie) Dlouhý životní cyklus s nízkými nároky na údržbu (hladký povrch snadná čistitelnost) Nákladově efektivní systém Díky tenčím panelům z IPN pěny nabízí v porovnání se skládaným systémem efektivní úsporu obestavěného prostoru. Kingspan nabízí zpracování projektové dokumentace a kostrukčních detailů Izolační panely s pěnou IPN 9

10 I Z O L A Č N Í P A N E L Y KINGSPAN / LOW ENERGY - LOW CARBON BUILDINGS Inovace Optimem Optimo je výsledkem intenzivního výzkumu. Je důkazem závazku společnosti Kingspan ke zlepšování pomocí technických inovací. Vhodné pro všechny sektory podnikání v celé Evropě v důsledku vysokých výrobních standardů. Pečlivě řízený výrobní proces dle ISO EN9002 zaručuje přesné tolerance. Vyhovuje novému nařízení Evropské unie k energetickému výkonu budov (EPBD). Vynikající izolační vlastnosti pěny IPN zajišťují dosažení energetické účinnosti A. Optimo může být snadno začleněno s různými architektonickými řešeními, jako jsou boční lišty, dveřní zasklení, okna, atd., pomocí škály architektonických alternativ Optimo bylo navrženo a vyrobeno tak, aby vyhovělo přísným požárněbezpečnostním nařízením, včetně pojistitelem Factory Mutal (FM). Optimální rekonstrukce Stěnový izolační systém Kingspan Optimo je ideální pro projekt nové stavby nebo rekonstrukci. Poskytuje architektům s tvůrčí fantazií možnost projektování poutavých moderních staveb. Přidanou hodnotou každého projektu se systémem Optimo je fakt, že spojuje funkční a praktické výhody v porovnání se skládanými plášti, jako jsou: Mnohem účinnější izolace. Více využitelného prostoru budovy. Snadná integrace s dveřmi, okny a dalším příslušenstvím. Lepší skladebnou celistvost Podstatně rychlejší montáž. před rekonstrukcí po rekonstrukci 10

11 Optimo vs. Skládaný systém na stavbě Optimo vs skládané hliníkové systémy: Systém Optimo Optimo je navrženo jako samonosný systém. Rychlejší doba výstavby díky menšímu počtu dílů k instalaci. Izolace intergrovaná v panelu předchází ubývání izolace a tepelným mostům. Systém Optimo využívá kompletizovaných prefabrikovaných prvků, které zahrnují kompletní záruky Kingspan. Systém Optimo může být skladován kdekoli na stavbě a instalován za jakéhokoli počasí. Systém Optimo zahrnuje kompletní řadu povrchových úprav Kingspan Spectrum se zvýšenou zárukou. Optimo garantuje spoje s minimální propustností vzduchu pro lepší tepelné vlastnosti. Izolace je stabilní a v průběhu životního cyklu se nezmenšuje. Systém Optimo je efektivně navržen tak, aby nedocházelo ke tvoření zbytečného odpadu při výstavbě. Skládaný systém Je nutná pomocná ocelová kontrukce. Pomalejší a dražší kvůli většímu počtu dílů systému a konstrukce. Může obsahovat tepelné mosty a může dojít k zabudování vlhkosti. Skládané systémy vyžadují mnoho různých dílů a každý z nich nese jiné záruky. Musí být skladován na suchém místě a montován za příznivého počasí. Bez nebezpečí deště, aby se zabránilo vniknutí vody. Hliníkové povrchové úpravy budou v průběhu času oxidovat nebo budou vyžadovat drahé práškové lakování. Skládané systémy trpí kvůli průniku vzduchu postupným smrštěním izolace. To vede k vytvoření dutiny mezi plášti a k vytvoření neblahé kondenzace při průniku vzduchu. Při montáži skládaných systémů vzniká větší množství odpadu z jednotlivých dílů. 11

12 I Z O L A Č N Í P A N E L Y KINGSPAN / LOW ENERGY - LOW CARBON BUILDINGS Optimo Alu Frame Optimo Alu Frame Tato verze systému Optimo s rámovým efektem zvýrazňuje vzhled vnější stěny budovy a je schopná významně vyjádřit geometrii dalších kritických aspektů projektu, jako je prosklení. Díky povrchově upraveným hliníkovým zaklapávacím svislým (SP2) a vodorovným (SP3) lištám nabízí systém Optimo Alu Frame ten správný stěnový detail. 12

13 Optimo Inline Optimo Inline Black Toto řešení systému Optimo spočívá ve vodorovné zaklapávací liště s vizuálně příjemně lakovaným hliníkovým povrchem (SP8) s vloženou pryžovou manžetou (SP10). Optimo Inline Silver Tato možnost systému Optimo také nabízí hliníkovou zaklapávací lištu s hliníkovou vložkou (SP9) jako alternativní řešení. 13

14 I Z O L A Č N Í P A N E L Y KINGSPAN / LOW ENERGY - LOW CARBON BUILDINGS Optimo Onyx Optimo Onyx Vodorovný spoj panelu Optimo Onyx obsahuje zaklapávací černou EPDM manžetu (SP4) s 30mm širokou čelní stranou. Při kombinaci s doplňkovou svislou 30mm širokou manžetou (SP11) je výsledkem delikátní, ale výrazný, bi-modulární efekt rámu, skýtající silné vizuální zvýraznění panelu. 14

15 Doplňkové komponenty Technický tým a oddělení výroby příslušenství Kingspanu poskytuje architektům a investorům kompletní balíček služeb, a to jak při návrhu projektu, tak i při stavebním procesu. Od obloukového lemování, až po šikmé a obloukové předtvarované izolované komponenty. Kingspan poskytuje vysoce kvalitní specifické komponenty projektu, které dodávají stavbě finální dojem. Architekti mohou do projektu začlenit speciální rysy tak, aby dali jejich stavbám individuální a jedinečný vzhled, s jistotou, že jej Kingspan může proměnit v realitu. Kingspan vyrábí a dodává širokou škálu standardních i atypických komponentů příslušenství, které mohou použity k vizuálnímu zlepšení architektonickému obrazu stavby. Charakteristika systému Optimo Stěnové a fasádní systémy Optimo posilují tvůrčí svobodu architektů a zjednodušují proces výstavby mezi hlavní/podpůrnou konstrukcí a inženýrskými sítěmi a integrací dalších prvků, jako jsou okapy, dveře, okna a zasklení. 15

16 I Z O L A Č N Í P A N E L Y KINGSPAN / LOW ENERGY - LOW CARBON BUILDINGS Barevná škála Optimo Barvy Spectrum Standardní odstíny White Aluminium RAL 9006 Obsidian RAL 9007 Pearl RAL 9010 Kyanite Blue RAL 5010 Onyx Grey RAL 7016 Camella RAL 3009 Nestandardní odstíny Citrine RAL 1015 Flame Red RAL 3000 Lazuli RAL 5002 Zircon RAL 5014 Green Rock RAL 6003 Aventura Grey RAL 7000 Baslat RAL 7012 Moonstone RAL 7035 Night Stone RAL 9017 Jet RAL 9005 Diamond RAL 9023 Další speciální odstíny Pearl Beige RAL 1035 Pearl Gold RAL 1036 Pearl Copper RAL 8029 Pearl Blackberry RAL

17 Údaje o výrobku Panel Optimo 600 mm skladebná šířka 900 mm skladebná šířka 1000 mm skladebná šířka Aplikace Dostupné délky Stěnový a fasádní systém Kingspan 600/900/1000 Optimo je systém se skrytým kotvením a může být kladen svisle nebo vodorovně. Je vhodný pro všechny typy budov, kromě těch s nízkou vnitřní teplotou. Délka modulu je od 2.0 do 6.0 metrů. Moduly kratší než 1.8 metrů mohou být dodány za příplatek. Moduly se nesmí přesahovat. Specifikace výrobku Název výrobku Standardní prostředí Chladírny Zdravotnictví Vlhké prostředí Nízké teploty Střechy s malým sklonem Požární hodnocení LPCB FM Zvýšený hluk Rekonstrukce Kingspan Optimo N/A N/A Kingspan Optimo modulová šířka 1000mm tloušťka izolace (mm) hodnota U (W/m 2 K) váha kg/m2 ocel 0.63/ Tolerance rovinnosti Tolerance rovinnosti vychází z evropské normy EN (odstavec D.2.2) pro samonosné dvouplášťové izolační sendvičové panely - továrně vyráběné vyrobky. Výše uvedené hodnoty U jsou kalkulovány pro modul 1000mm. Pro získání hodnoty U alternativních šířek, prosím kontaktujte Technické oddělení Kingspan. 17

18 I Z O L A Č N Í P A N E L Y KINGSPAN / LOW ENERGY - LOW CARBON BUILDINGS Optimo vlastnosti Optimo obsahuje jádro IPN, které má obrovský přínos nejen pro protipožární ochranu, ale i pro skvělé izolační vlastnosti. Tyto vlastnosti lze vidět v níže uvedené tabulce. Ta dokazuje, že pro kompletní stěnu se - v porovnání se systémy skládanými na stavbě - u systému Optimo změní hodnoty součinitele prostupu tepla jen minimálně. Tím se zmenšuje riziko tepelných mostů. Navíc si jádro z IPN pěny drží konstantní izolační vlastnosti po celou dobu životnosti budovy, až do 40 let. tloušťka izolace hodnoty R a U(k) kazetového skládaného systému hodnota U(k) izolace z minerální vlny hodnota R izolace z minerální vlny tepelné mosty bez přerušení kazety t = 0,75 mm tepelné mosty s přerušením IPN Panely hodnoty R a U(k) sendvičových panelů Sendvičový panel Sendvičový panel IPN kompletní stěna Panely s minerální Kompletní stěna s vlnou panely s minerální vlnou U(k) R U(k) R U(k) R U(k) R U(k) R U(k) R (mm) W/m 2 K m 2 K/W W/m 2 K m 2 K/W W/m 2 K m 2 K/W W/m 2 K m 2 K/W W/m 2 K m 2 K/W W/m 2 K m 2 K/W W/m 2 K m 2 K/W λ = 0,022 W/mK 60 0,53 1,71 0,86 0,99 0,77 1,13 0,37 2,73 0,40 2, ,41 2,29 0,76 1,51 0,66 1,35 0,28 3,40 0,29 3,28 0,46 2,00 0,51 1, ,33 2,86 0,70 1,26 0,60 1,50 0,22 4,38 0,23 4,18 0,37 2,50 0,42 2, ,28 3,43 0,66 1,35 0,55 1,65 0,18 5,39 0,19 5,09 0,30 3,00 0,35 2, ,24 4,00 0,63 1,42 0,52 1,75 0,27 3,50 0,32 2, ,21 4,57 0,60 1,50 0,49 1,87 Z tabulky vyplývá, že se skládaným hliníkovým systémem klesají izolační vlastnosti budovy po celou dobu její životnosti. To pak způsobí, že budova musí spotřebovat více energie na vytápění a následně má negativní vliv na životní prostředí v podobě zvýšených hodnot vypouštění karbonu. Tabulka vpravo ukazuje, že skleněná fasáda má také zvýšené limity schopností tepelné izolace. Zlepšení tepelné kapacity těchto výrobků by znamenalo: Přidání váhy. Zvýšení nákladů a doby výstavby. Snížení viditelnosti kvůli nutnosti použití hustších materiálů. Tepelné vlastnosti skla hodnota g Propustnost světla Optimo také nabízí životaschopnou alternativu ke skleněným fasádním systémům. 18

19 Systém Optimo byl navržen tak, aby nabídnul stylové nízkoenergetické a nízkokarbonové řešení opláštění všech typů budov. Pro více detailů navštivte naše webové stránky nebo kontaktujte obchodního zástupce či technického poradce ve svém regionu. Pomocí našeho unikátního hodnotícího modelu vám náš zástupce poskytne přesné posouzení tepelné kapacity vaší budovy a vysvětlí výhody používání systému Kingspan Optimo ve srovnání s alternativními stavebními prvky. 19

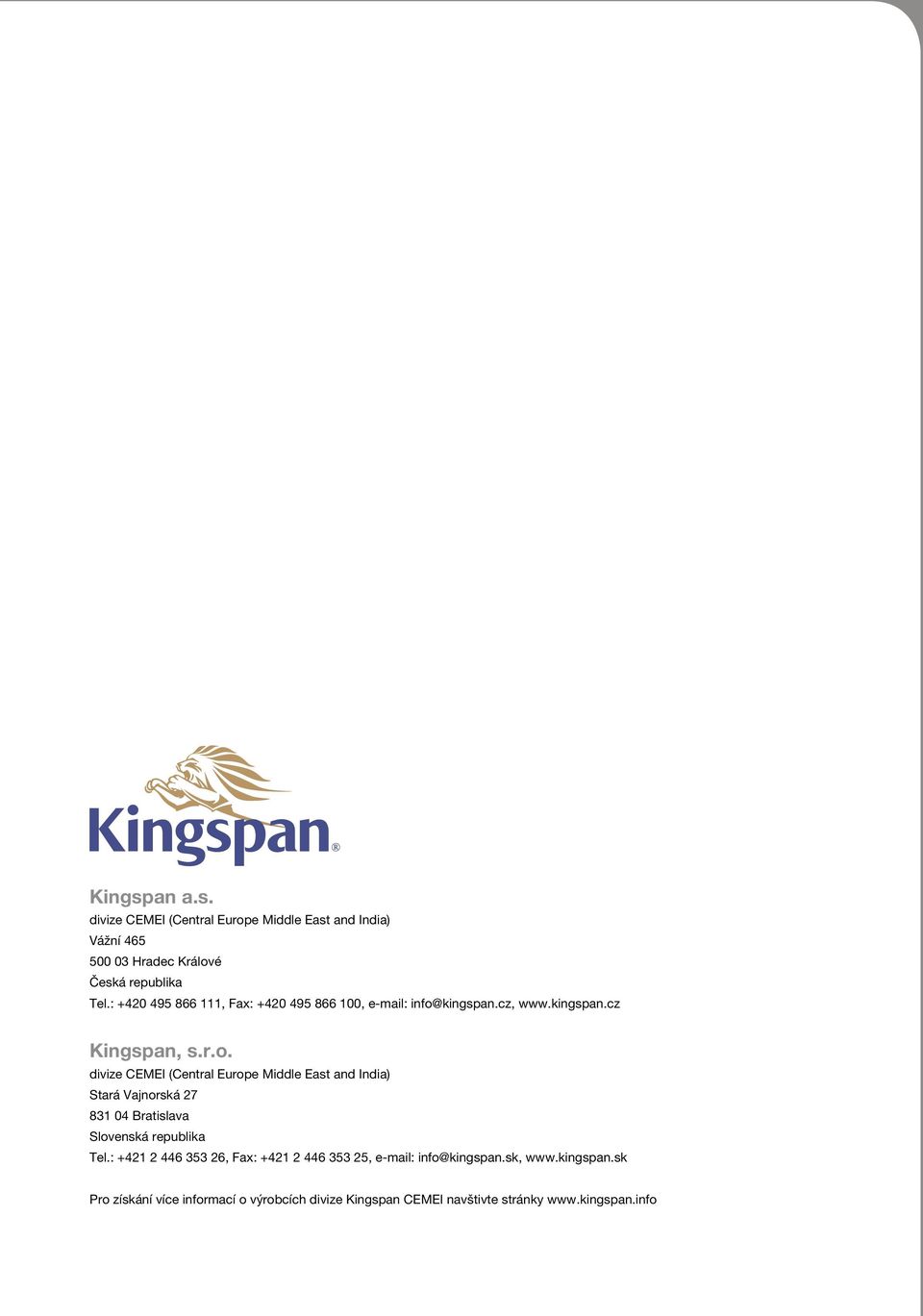

20 Kingspan a.s. divize CEMEI (Central Europe Middle East and India) Vážní Hradec Králové Česká republika Tel.: , Fax: , Kingspan, s.r.o. divize CEMEI (Central Europe Middle East and India) Stará Vajnorská Bratislava Slovenská republika Tel.: , Fax: , info@kingspan.sk, Pro získání více informací o výrobcích divize Kingspan CEMEI navštivte stránky
