Tyristorové spínací jednotky

Transkript

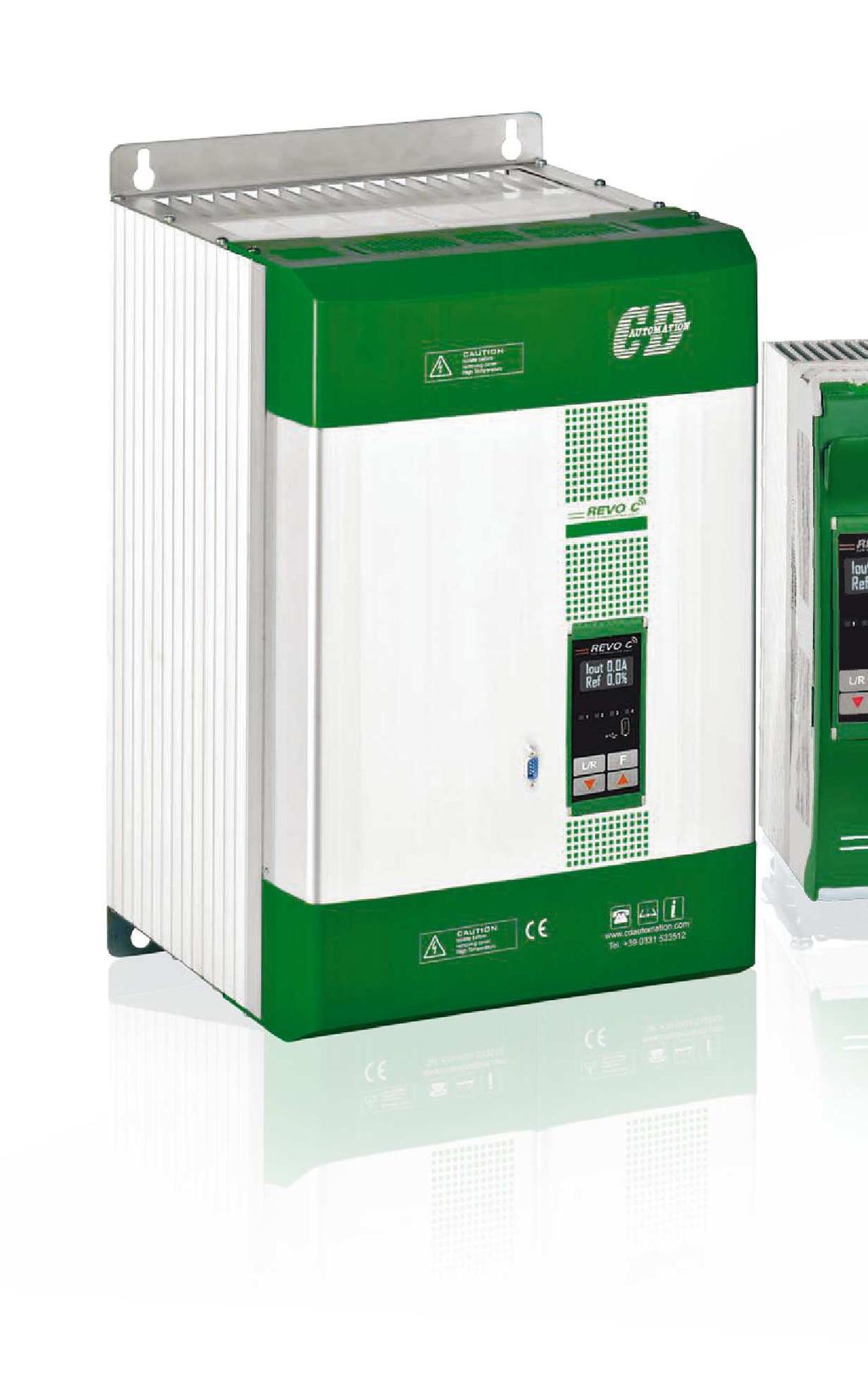

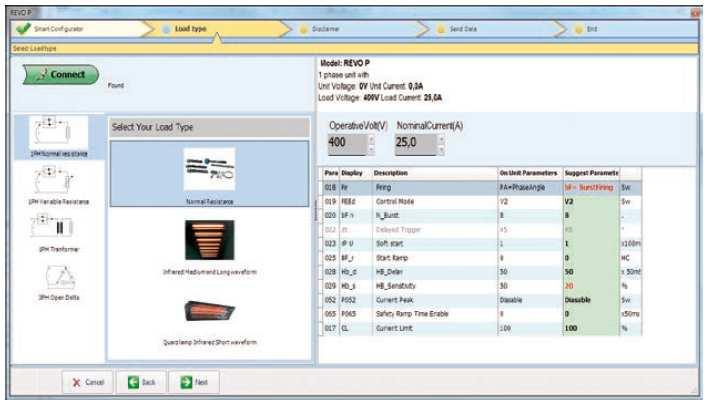

1 Tyristorové spínací jednotky jedno-, dvou- a třífázové moduly pro regulaci výkonu do zátěže 30 až 800 A 480 až 690 V Plynulá regulace výkonu do všech běžně v průmyslu používaných topných těles a infralamp Spínací režimy dávkou pulsů, jednotlivými periodami, půlperiodami nebo fázové řízení Řídicí vstup V, ma, po komunikaci Integrované pojistky a proudový transformátor, OLED displej pro nastavení a diagnostiku USB port pro nastavení a diagnostiku pomocí aplikace na PC, volitelně WiFi a mobilní aplikace pro Apple a Android Proudová, napěťová, výkonová zpětná vazba Komunikace RS485, volitelně Profibus DP, Profinet IO nebo Modbus TCP/IP Programovatelné dva binární vstupy, alarmové relé, analogový výstup a druhý pomocný analogový vstup Volitelně hlídání topného proudu, sběr dat, omezení proudu, měřič spotřeby PROFESS, spol. s r.o., Květná 5, Plzeň Tel: , Fax: profess@profess.cz Internet:

2 2 Vlastnosti a rozměry Typ zátěže Vstup Spínací režim Režim řízení Zpětná vazba Proud Popis REVO C REVO C REVO C jednofázový dvoufázový třífázový Kód RC1 RC2 RC3 Maximální napětí 480 V Maximální napětí 600 V Maximální napětí 690 V Jednofázová Třífázová do hvězdy bez středu nebo trojúhelníku Třífázová do hvězdy s vyvedeným středem Třífázová v zapojená do otevřeného trojúhelníku (1) SSR 4-30 V 4-20 ma 0-10 V Potenciometr Spínání jednotlivých period (Single Cycle) Spínání jednotlivých půlperiod (Half Cycle) Spínání dávkou pulsů (Burst Firing) Fázový úhel (Phase Angle) Dávkou + zpožděné spínání (Delayed Triggering) Spínání v nule (Zero Crossing) Otevřená smyčka Napětí V Kvadrát napětí V 2 Proud I Kvadrát proudu I 2 Výkon VxI Omezení proudu CL Alarm přerušení zátěže + SCR zkrat tyristoru WiFi Sběr dat (data logger) Měřič spotřeby (totalizer) Modbus RTU Profibus DP + Modbus RTU Profinet IO + Modbus RTU Modbus TCP + Modbus RTU Proud Velikost Velikost Velikost 600 V 690 V 600 V 690 V 600 V 690 V 30 SR10 SR11 35 SR9 SR10 SR11 40 SR9 SR10 SR11 60 SR12 S11 SR13 S11 SR14 S11 90 SR15 S11 SR16 S11 SR17 S SR15 S11 SR16 S13 SR17 S SR15 S11 SR16 S13 SR17 S SR15 S11 SR16 S13 SR17 S SR15 S11 SR16 S13 SR17 S S12 S12 S14 S14 S14 S S12 S12 S14 S14 S14 S S14 S14 S14 S S12 S12 S14 S14 S14 S S12 S12 S14 S14 S17 S S12 S12 S14 S14 S17 S S15 S15 S16 S16 S17 S17 Standardní výbava Volitelná výbava Certifikát CE + volitelně cul Jen s certifikátem CE Pozn. (1): Použijte 3 jednotky REVO-C 1PH

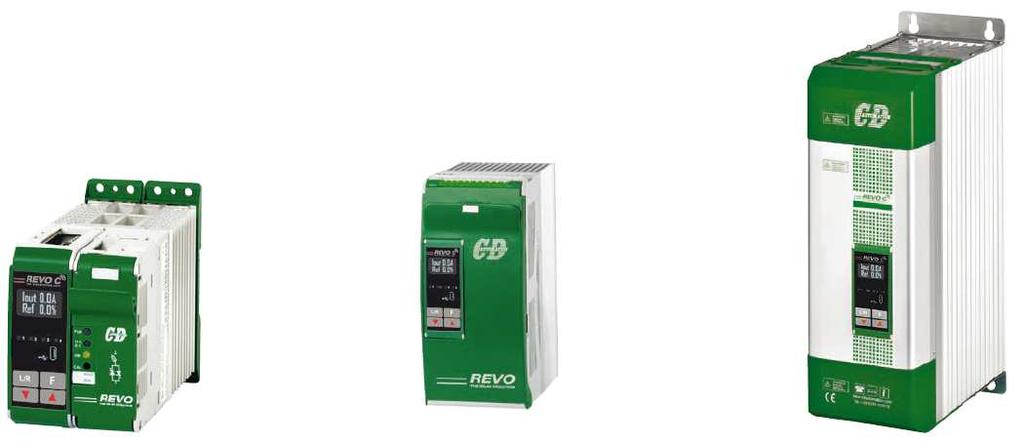

3 3 Rozměry Vlastnosti V každém modulu REVO-C jsou zabudovány polovodičové pojistky, tyristory a proudové transformátory. Takto navržený a vyrobený kompaktní modul nejen pomáhá snižovat nároky na montážní prostor a pracovní čas při instalaci a propojení oddělených pojistek, ale také zajišťuje, aby všechny zkoušky byly provedeny správně a zaručili uvedená technická data. Jmenovitý zkratový proud (SCCR) 100 ka je velmi důležitý a plně v souladu se směrnicí NEC Kompletní dokumentaci je k dispozici na vyžádání. Použity jsou tyristorové moduly vhodné pro náročné průmyslové prostředí K pojistkám tyristorům je snadný přístup odklopením čelního panelu Desky elektronických obvodů jsou pro snadný přístup namontovány přímo na předním panelu Použité chladiče mají vysokou účinnost a velmi nízký tepelným odpor ( C / W) Certifikace CE pro všechny moduly a certifikace cul pro moduly do 700A

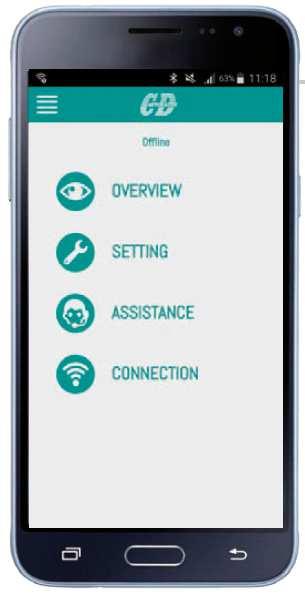

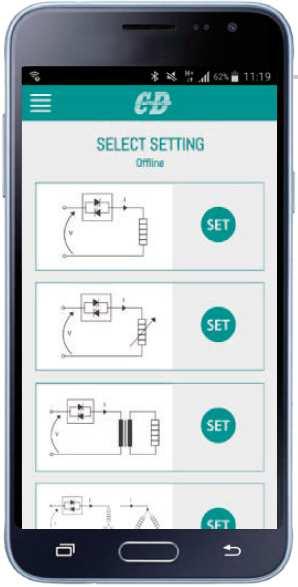

4 4 MOBILNÍ APLIKACE ke stažení zdarma Mobilní aplikaci CD Automation Connect si zdarma stáhněte na Google play store nebo Apple store. Přehled: Stav REVO-C můžete sledovat na přehledové stránce Nastavení: Nastavte spínací modul v konfiguračním menu zvolením symbolu Vaší zátěže a zapište do přístroje. Servis na dálku: Potřebujete poradit? Stáhněte z přístroje nastavení, přidejte Vaše poznámky a odešlete. Naši technici Vám pomohou. Spojení: V případě potřeby můžete komunikaci WiFi zablokovat. Overview: Menu přehledu umožňuje sledovat důležité parametry modulu. Status: Stavové informace RUN, ON, DI.1, DI.2 Alarms: SC (Short Circuit), zkrat jednoho nebo obou tyristorů HB (Heater Break), dílčí nebo úplná porucha zátěže TH (Temperature Heat sink), teplota chladiče ve stavu Alarm CL (Current Limit), aktivní omezení proudu Values: Hodnoty napětí (V), proudu (A) a výkonu (%) Setting: Remote: Tyristorový modul snadno nastavíte pouhými dvěma stisky klávesy. Vyberte ikonu, která reprezentuje váš typ zátěže, stiskněte SET a modul si načte konkrétní hodnoty parametrů odpovídající Vašemu procesu. Typy zátěží zahrnují standardní odporové zátěže, studené zátěže s měnícím se odporem a odporové zátěže připojené přes transformátor. Z této stránky můžete převzít ovládání modulu na dálku: Sledovat hodnoty napětí (V), proudu (A) a výkonu (%) REVO-C zapnout / vypnout Přepnout dálkové / místní ovládání Zadat výkon v % Nastavit hodnotu omezení proudu KONFIGURAČNÍ SOFTWARE NA PC FAST TUNE Novým konfiguračním programem může snadno nastavit všechny tyristorové moduly pomocí funkce Rychlé nastavení. Jednoduše vyberte svou aplikaci a obrázek typu zátěže se zobrazí automaticky spolu se seznamem doporučeného nastavení parametrů. Nastavení můžete přijmout nebo provést ruční úpravy a poté nahrát přímo do tyristorové jednotky. Stránka TEST je velmi užitečná při instalaci a uvedení do provozu tyristorového modulu, i pro řešení problémů nebo jemné doladění v pozdější fázi. Můžete měnit parametry modulu a sledovat klíčové hodnoty a parametry pomocí ukazatelů a tak otestovat svou zátěž. Číst můžete hodnoty napětí, proudu a výkonu nebo nastavit aktuální limit proudu, měnit typ vstupu mezi analogovým a SSR, měnit režimy zpětné vazby V, I a VxI, nebo zvolit typ spínání jednotlivými periodami, jednotlivými půlperiodami, dávkou pulsů, fázovým řízením nebo soft startem. Z této stránky lze také přejít na novou funkci Analyzátor zatížení" (malý osciloskop), viz níže. LOAD ANALYZER Poskytuje informaci v reálném čase o tvaru výstupu. Tuto funkci lze přirovnat k malému osciloskopu. Lze vybrat až 10 technologických veličin a zjistit, zda tvar výstupu do zátěže je v souladu s očekáváními procesu. Užitečné při zprovozňování technologie a také pro řešení vzniklých problémů. Stránka PROCESS VARIABLE LOGGING - sběr dat (data logger) Jako volitelná výbava je v REVO C vložena paměťová karta SD o kapacitě 16 GB, na kterou se s programovatelným intervalem zaznamenávají historická data procesních hodnot jako je proud, napětí a výkon pro eventuální pozdější diagnostiku. Odhadovaná doba ukládání je až 10 let.

5 5 REVO C 1PH SR9 SR15 S12 Technická specifikace Volitelná výbava Rozměry: viz tabulka a obrázky str. 2 a 3 (Možnosti a kódové označení pro Typ zátěže: Normální odporové zátěže, transformátory, objednávku viz tabulka dole) infralampy (krátké, střední i dlouhé vlny), Měřič spotřeby (energy totalizer) SiC topné články, MoSi2 topné články Sběr dat (data logger) a další zátěže s teplotně závislým odporem WiFi Vstup: 4-20 ma, 0-10 V, SSR, Modbus a další HB Alarm poruchy topení nebo zkratu SSR sběrnice dle údajů pro objednávku Režim spínání: Jednotlivými periodami nebo půlperiodami, dávkou pulsů, dávkou pulsů s předbuzením, Příslušenství fázové řízení bez nebo se soft startem Konfigurační program ke stažení zdarma Režim řízení: Napětí, proud, výkon nebo Mobilní aplikace ke stažení zdarma V 2 a I 2 s možností přepnutí na VxI Komunikace: RS485 Modbus RTU nebo další sběrnice dle údajů pro objednávku USB: Port pro konfiguraci v bezpečném režimu (žádná zátěž a pomocné napájení) 100 ka: Jmenovitý zkratový proud (SCCR) do 600 V Certifikáty: CE a cul Omezení proudu: Špičková i rms hodnota I omezení HB WiFi Sběr dat Měřič spotř. Kód Poznámka A B C D E F G H I J K L M N O P Q R S T U V I omezení Funkce omezení proudu se používá pro omezení proudu po nastavenou mez. To je nezbytné u spínání zátěží s malým odporem za studena (například MoSi2) a spínání primáru trasformátoru. Omezit lze špičkovou i rms hodnotu proudu. HB (Heater Break) Alarm částečného nebo úplného přerušení topení nebo zkratu SSR (reléový výstup) WiFi Umožňuje komunikaci s aplikací pro mobilní telefony nebo tablety. Pomocí aplikace se spojíte přímo s tyristorovým modulem v rozvaděči a můžete číst proud, napětí, výkon nebo celkovou spotřebu a případně na dálku upravit parametry modulu pro zlepšení jeho funkce. Sběr dat (Data logger ) Funkce umožňuje zjistit historická data procesních hodnot jako je proud, napětí a výkon pro eventuální pozdější diagnostiku. Měřič spotřeby (Totalizer ) Tato funkce slouží k zjištění celkové spotřeby energie.

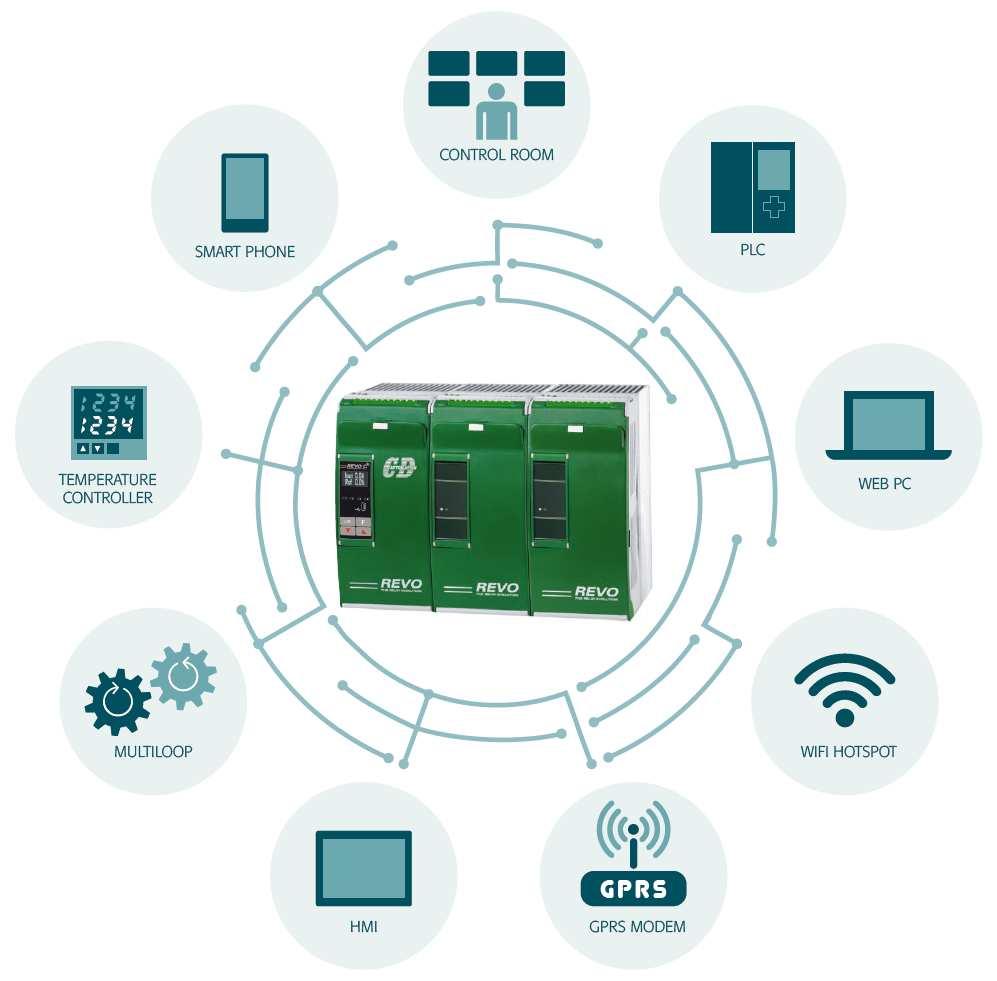

6 6 Konektivita Údaje pro objednávku REVO C-1PH Jmenovitý proud Pojistky 35 A Pojistky + pojistkový držák A Pojistky + pojistkový držák A Pevné pojistky A Pevné pojistky A Pevné pojistky A Pevné pojistky A Pevné pojistky A Pevné pojistky A Pevné pojistky A Pevné pojistky A Pevné pojistky A Pevné pojistky A Pevné pojistky A (1) Pevné pojistky R C 1 - Maximální napětí 480 V V V (1)(2) 7 Jmenovité napětí Pomocné napájení 100:120 Vac (3) Vac 1 200:208:230:240 Vac (3) Vac Vac (3) Vac 3 380:415:480 Vac (3) Vac Vac (3) Vac Vac (3) Vac 7 Hlavní vstup - Řídicí signál Logický signál SSR S 0 20 ma B 4 20 ma A 0 10 V V Potenciometr 10 kω K Jmenovité napětí Pomocné napájení Jednotlivými periodami Bez soft startu C Jednotlivými periodami S lineárním soft startem S Půlperiodami Bez soft startu H Půlperiodami S lineárním soft startem L Půlperiodami Soft start pro krátkovlnné infralampy I Dávka pulsů Bez soft startu B Dávka pulsů S lineárním soft startem J Fázovým úhlem Bez soft startu P Fázovým úhlem S lineárním soft startem E Dávkou + předbuzení Bez soft startu D Dávkou + předbuzení S lineárním soft startem T Spínání v nule Bez soft startu Z Spínání v nule S lineárním soft startem R Režim řízení (zpětná vazba) Otevřená smyčka 0 Napětí V U Mocnina napětí V 2 Q Proud I I Mocnina proudu I 2 A Výkon VxI W Komunikace 0 N 1 Modbus RTU Bez retransmise 1 N 1 Modbus RTU Retransmise 4-20 ma 2 N 1 Modbus RTU Retransmise 0-10 V 3 N 2 Modbus RTU (4) Bez retransmise 4 N 2 Modbus RTU (4) Retransmise 4-20 ma 5 N 2 Modbus RTU (4) Retransmise 0-10 V 6 N 1 Profibus DP Bez retransmise 7 N 1 Profibus DP Retransmise 4-20 ma 8 N 1 Profibus DP Retransmise 0-10 V 9 N 1 Profinet IO Bez retransmise A N 1 Profinet IO Retransmise 4-20 ma B N 1 Profinet IO Retransmise 0-10 V C N 1 Modbus TCP Bez retransmise D N 1 Modbus TCP Retransmise 4-20 ma E N 1 Modbus TCP Retransmise 0-10 V Typ zátěže 0 1 PH Normální odpor 1 1 PH Krátkovlnná infralampa 2 1 PH Topné články MoSi2 3 1 PH Topné články SiC 4 1 PH Normální odporová zátěž přes transformátor 5 1 PH MoSi2 topné články přes transformátor 6 1 PH SiC topné články zapojené přes transformátor 7 1 PH Krátkovlnná infralampa přes transformátor Certifikát 0 CE EMC (pro evropský trh) L cul us + CE EMC Napájení ventilátoru 0 Žádné < 90 A V 90 A V 90 A standardní 3 24 Vdc 90 A standardní Výbava 0 Bez volitelné výbavy Výbava viz tabulka na předchozí stránce (1) - Bez certifikace cul (2) - K dispozici u modulů 60 A (3) - Jmenovité napětí musí být v rozsahu pomocného napájení (4) - Včetně záložního zdroje 24 Vdc pro komunikaci - Druhý vstup lze nastavit jako externí omezení proudu, externí zpětná vazba nebo 2. vstup viz návod k použítí

7 7 REVO C 2PH SR10 SR16 S14 Technická specifikace Volitelná výbava Rozměry: viz tabulka a obrázky str. 2 a 3 (Možnosti a kódové označení pro Typ zátěže: Normální odporové zátěže, infralampy objednávku viz tabulka dole) (krátké, střední i dlouhé vlny) Totalizátor spotřeby Vstup: 4-20 ma, 0-10 V, SSR, Modbus a další Sběr dat sběrnice dle údajů pro objednávku WiFi Režim spínání: Dávkou pulsů (Burst Firing), HB Alarm poruchy topení nebo zkratu SSR spínání v nule Režim řízení: Napětí, proud, výkon nebo, Příslušenství V 2 a I 2 s možností přepnutí na VxI Konfigurační program k stažení zdarma Komunikace: RS485 Modbus RTU nebo další Komunikační aplikace k stažení zdarma sběrnice dle údajů pro objednávku USB: Port pro konfiguraci v bezpečném režimu (žádná zátěž a pomocné napájení) 100 ka: Jmenovitý zkratový proud (SCCR) do 600 V Certifikáty: CE, cul us, cul HB WiFi Sběr dat Měřič spotř. Kód Poznámka A B C D E F HB (Heater Break) Alarm částečného nebo úplného přerušení topení nebo zkratu SSR (reléový výstup) WiFi Umožňuje komunikaci s aplikací pro mobilní telefony nebo tablety. Pomocí aplikace se spojíte přímo s tyristorovým modulem v rozvaděči a můžete číst proud, napětí, výkon nebo celkovou spotřebu a případně na dálku upravit parametry modulu pro zlepšení jeho funkce. Sběr dat (Data logger ) Funkce umožňuje zjistit historická data procesních hodnot jako je proud, napětí a výkon pro eventuální pozdější diagnostiku. Měřič spotřeby (Totalizer ) Tato funkce slouží k zjištění celkové spotřeby energie.

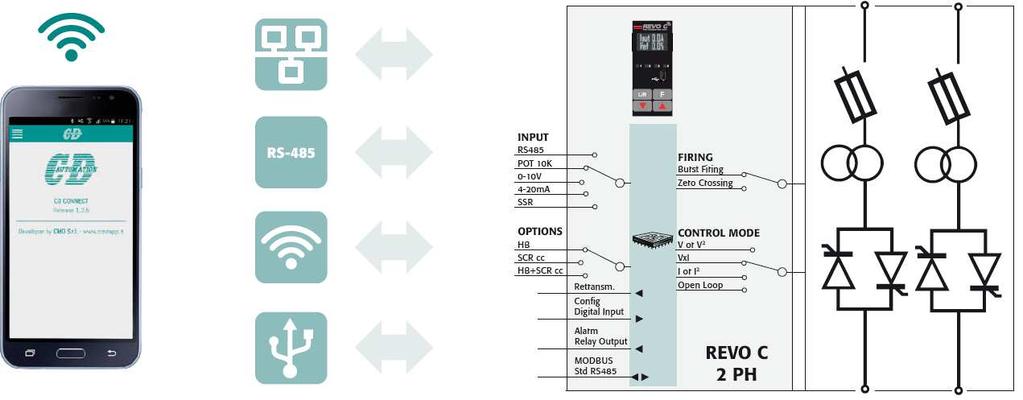

8 8 Konektivita Údaje pro objednávku REVO C-2PH Jmenovitý proud Pojistky 30 A Pojistky + pojistkový držák A Pojistky + pojistkový držák A Pojistky + pojistkový držák A Pevné pojistky A Pevné pojistky A Pevné pojistky A Pevné pojistky A Pevné pojistky A Pevné pojistky A Pevné pojistky A Pevné pojistky A Pevné pojistky A Pevné pojistky A Pevné pojistky A (1) Pevné pojistky R C 2 - Maximální napětí 480 V V V (1)(2) 7 Jmenovité napětí Pomocné napájení 100:120 Vac (3) Vac 1 200:208:230:240 Vac (3) Vac Vac (3) Vac 3 380:415:480 Vac (3) Vac Vac (3) Vac Vac (3) Vac 7 Hlavní vstup - Řídicí signál Logický signál SSR S 0 20 ma B 4 20 ma A 0 10 V V Potenciometr 10 kω K Spínací režim Start Dávka pulsů Bez soft startu B Spínání v nule Bez soft startu Z Režim řízení (zpětná vazba) Otevřená smyčka 0 Napětí V U Mocnina napětí V 2 Q Proud I I Mocnina proudu I 2 A Výkon VxI W (1) - Bez certifikace cul (2) - K dispozici u modulů 60 A (3) - Jmenovité napětí musí být v rozsahu pomocného napájení (4) - Včetně záložního zdroje 24 Vdc pro komunikaci Komunikace 0 N 1 Modbus RTU Bez retransmise 1 N 1 Modbus RTU Retransmise 4-20 ma 2 N 1 Modbus RTU Retransmise 0-10 V 3 N 2 Modbus RTU (4) Bez retransmise 4 N 2 Modbus RTU (4) Retransmise 4-20 ma 5 N 2 Modbus RTU (4) Retransmise 0-10 V 6 N 1 Profibus DP Bez retransmise 7 N 1 Profibus DP Retransmise 4-20 ma 8 N 1 Profibus DP Retransmise 0-10 V 9 N 1 Profinet IO Bez retransmise A N 1 Profinet IO Retransmise 4-20 ma B N 1 Profinet IO Retransmise 0-10 V C N 1 Modbus TCP Bez retransmise D N 1 Modbus TCP Retransmise 4-20 ma E N 1 Modbus TCP Retransmise 0-10 V Typ zátěže 0 Třífázová odporová zátěž zapojená do hvězdy bez vyvedeného středu 1 Třífázová odporová zátěž zapojená do trojúhelníka 2 Třífázová krátkovlnná infralampa do hvězdy 3 Třífázová krátkovlnná infralampa do trojúhelníka Certifikát 0 CE EMC (pro evropský trh) L cul us + CE EMC Napájení ventilátoru 0 Žádné < 90 A V 90 A V 90 A standardní 3 24 Vdc 90 A standardní Výbava 0 Bez volitelné výbavy Výbava viz tabulka na předchozí stránce

9 9 REVO C 3PH SR11 SR17 S14 Technická specifikace Volitelná výbava Rozměry: viz tabulka a obrázky str. 2 a 3 (Možnosti a kódové označení pro Typ zátěže: Normální odporové zátěže, transformátory, objednávku viz tabulka dole) infralampy (krátké, střední i dlouhé vlny), Totalizátor spotřeby SiC topné články, MoSi2 topné články, Sběr dat Vstup: 4-20 ma, 0-10 V, SSR, Modbus a další WiFi sběrnice dle údajů pro objednávku HB Alarm poruchy topení nebo zkratu SSR Režim spínání: Dávkou pulsů, dávkou pulsů s předbuzením, fázovým úhlem bez nebo se soft startem Příslušenství Režim řízení: Napětí, proud, výkon nebo Konfigurační program k stažení zdarma V 2 a I 2 s možností přepnutí na VxI Komunikační aplikace k stažení zdarma Komunikace: RS485 Modbus RTU nebo další sběrnice dle údajů pro objednávku USB: Port pro konfiguraci v bezpečném režimu (žádná zátěž a pomocné napájení) 100 ka: Jmenovitý zkratový proud (SCCR) do 600 V Certifikáty: CE, cul us, cul Omezení proudu: Špičková i rms hodnota I omezení HB WiFi Sběr dat Měřič spotř. Kód Poznámka A B C D E F G H I J K L M N O P Q R S T U V I omezení Funkce omezení proudu se používá pro omezení proudu po nastavenou mez. To je nezbytné u spínání zátěží s malým odporem za studena (například MoSi2) a spínání primáru trasformátoru. Omezit lze špičkovou i rms hodnotu proudu. HB (Heater Break) Alarm částečného nebo úplného přerušení topení nebo zkratu SSR (reléový výstup) WiFi Umožňuje komunikaci s aplikací pro mobilní telefony nebo tablety. Pomocí aplikace se spojíte přímo s tyristorovým modulem v rozvaděči a můžete číst proud, napětí, výkon nebo celkovou spotřebu a případně na dálku upravit parametry modulu pro zlepšení jeho funkce. Sběr dat (Data logger ) Funkce umožňuje zjistit historická data procesních hodnot jako je proud, napětí a výkon pro eventuální pozdější diagnostiku. Měřič spotřeby (Totalizer ) Tato funkce slouží k zjištění celkové spotřeby energie..

10 10 Konektivita Údaje pro objednávku REVO C-3PH Jmenovitý proud Pojistky 30 A Pojistky + držák (2) A Pojistky + držák (2) A Pojistky + držák (2) A Pevné pojistky A Pevné pojistky A Pevné pojistky A Pevné pojistky A Pevné pojistky A Pevné pojistky A Pevné pojistky A Pevné pojistky A Pevné pojistky A (1) Pevné pojistky A (1) Pevné pojistky A (1) Pevné pojistky R C 3 - Maximální napětí 480 V V V (1) 7 Jmenovité napětí Pomocné napájení 100:120 Vac (3) Vac 1 200:208:230:240 Vac (3) Vac Vac (3) Vac 3 380:415:480 Vac (3) Vac Vac (3) Vac Vac (3) Vac 7 Hlavní vstup - Řídicí signál Logický signál SSR S 0 20 ma B 4 20 ma A 0 10 V V Potenciometr 10 kω K Spínací režim Start Dávka pulsů Bez soft startu B Dávka pulsů S lineárním soft startem J Fázovým úhlem Bez soft startu P Fázovým úhlem S lineárním soft startem E Dávkou + předbuzení Bez soft startu D Spínání v nule Bez soft startu Z Spínání v nule S lineárním soft startem R Režim řízení (zpětná vazba) Otevřená smyčka 0 Napětí V U Mocnina napětí V 2 Q Proud I I Mocnina proudu I 2 A Výkon VxI W Komunikace 0 N 1 Modbus RTU Bez retransmise 1 N 1 Modbus RTU Retransmise 4-20 ma 2 N 1 Modbus RTU Retransmise 0-10 V 3 N 2 Modbus RTU (4) Bez retransmise 4 N 2 Modbus RTU (4) Retransmise 4-20 ma 5 N 2 Modbus RTU (4) Retransmise 0-10 V 6 N 1 Profibus DP Bez retransmise 7 N 1 Profibus DP Retransmise 4-20 ma 8 N 1 Profibus DP Retransmise 0-10 V 9 N 1 Profinet IO Bez retransmise A N 1 Profinet IO Retransmise 4-20 ma B N 1 Profinet IO Retransmise 0-10 V C N 1 Modbus TCP Bez retransmise D N 1 Modbus TCP Retransmise 4-20 ma E N 1 Modbus TCP Retransmise 0-10 V Typ zátěže 0 Třífázová odporová zátěž zapojená do hvězdy bez vyvedeného středu 1 Třífázová odporová zátěž zapojená do trojúhelníka 2 Třífázová krátkovlnná infralampa do hvězdy 3 Třífázová krátkovlnná infralampa do trojúhelníka 4 Třífázová odporová zátěž přes transformátor 5 Třífázová zátěž s nízkým odporem za studena zapojená přes transformátor Certifikát 0 CE EMC (pro evropský trh) L cul us + CE EMC Napájení ventilátoru 0 Žádné < 90 A V 90 A V 90 A standardní 3 24 Vdc 90 A standardní Výbava 0 Bez volitelné výbavy Výbava viz tabulka na předchozí stránce (1) - Bez certifikace cul (2) Fázový úhel a zpožděné spínání ne u modulů 30 A, 35 A a 40 A (3) - Jmenovité napětí musí být v rozsahu pomocného napájení (4) - Včetně záložního zdroje 24 Vdc pro komunikaci - Druhý vstup lze nastavit jako externí omezení proudu, externí zpětná vazba nebo jako druhý vstup - viz návod k použití

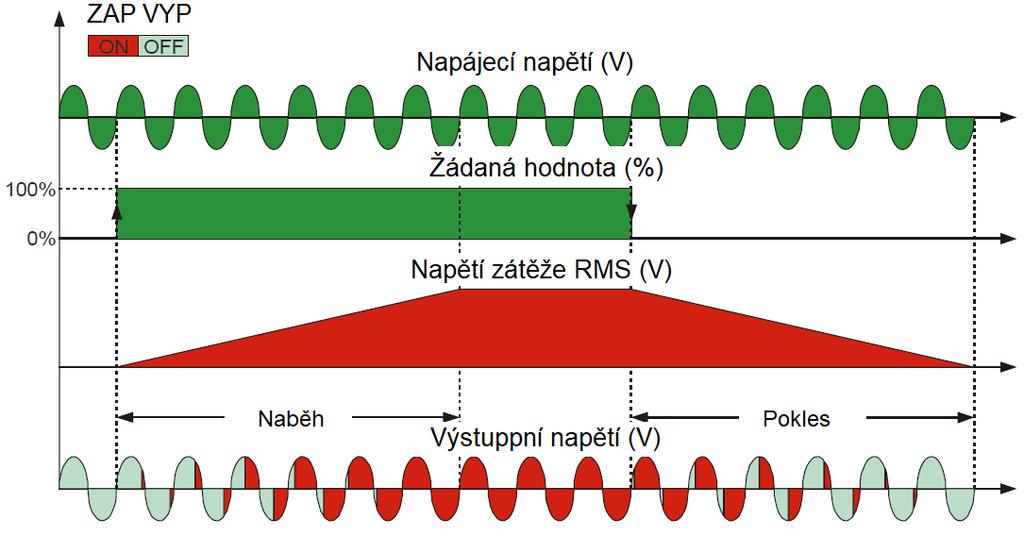

11 11 11 Spínání v nule (ZC - zero crossing) Tyristor funguje jako spínač, řídí se logickým signálem například z regulátoru teploty. Dobu cyklu určuje regulátor. Spínání v nule minimalizuje rušení, tyristor spíná při nulovém napětí a vypíná při nulovém proudu. Spínání jednotlivých period (SC single cycle) Jedná se o velmi rychlý režim spínání v nule s analogovým vstupním řídicím signálem. Pro 50% topného výkonu je tyristor jednu periodu sepnut a jednu periodu vypnut, pro 75% jsou 3 periody zapnuty a 1 perioda vypnuta. Pro 76% tyristor spíná jako pro 75%, ale při každém sepnutí je počítán poměr 76/75 a vždy když součet zbytků z dělení dá jedničku, je doba sepnutí prodloužena o jednu periodu. Spínání dávkou pulsů (BF - burst firing) Spínání tyristoru řídí elektronika modulu, spíná se v nule napětí pro minimalizaci emise rušení. Vstupní řídicí signál musí být analogový a je nutno zadat počet cyklů v dávce pro 50% topného výkonu. Spínání dávkou pulsů se softstartem (S+BF) Klasický režim spínání dávkou pulsů je doplněn o spínání s fázovým úhlem při startu. Fázovým úhlem řízeným spínáním se vyjede zadaným gradientem na max. napětí a tam se zůstane po zbývající dobu dávky pulsů. Tento režim se používá k spínání malých indukčních zátěží, aby se minimalizoval proudový ráz při sepnutí a emise rušení. Fázové řízení (PA phase angle) Tento režim se většinou používá k spínání indukčních nebo nelineárních zátěží. K spínání dochází vždy v určitém místě půlvlny napájecího napětí, topný výkon 0 až 100% je řízen fázovým úhlem sepnutí, který je funkcí analogového řídicího signálu. Fázové řízení se softstartem (S+PA) Jedná se o přídavnou funkci k fázovému řízení, používanou k omezení vysokých magnetizačních proudů u zátěží s vysokou impedancí a k jemnému postupnému ohřevu zátěží s velmi malým odporem za studena. Doba náběhu a poklesu se zadává jako parametr.

12 12 Spínání dávkou pulsů s předbuzením (DT+BF) Tento spínací režim se používá pro řízení primáru transformátoru, na jehož sekundár je připojena normální odporová zátěž. Nelze jej použít u zátěže s malým odporem za studena jako je superkanthal, molybden, platina, tungsten nebo křemíková lampa). Při spínání indukční zátěže může sepnutí tyristoru v nule napětí způsobit vysokou proudovou špičku, která může spálit pojistku. Tento problém lze vyřešit předbuzením pomocí zpožděného spínání. Sepnutí první půlvlny dávky lze zpozdit o úhel v rozmezí 0 až 100. Bez zpožděnéhu sepnutí dochází k sepnutí v nule napětí V1 (znázorněno na ose x). Okamžité hodnoty proudů jsou i1, i2 a i3 a mohou generovat vysoký přechodový proud schopný přepálit pojistku. U spínání se zpožděným sepnutím (s předbuzením) dojde k sepnutí v době, kdy je okamžitá hodnota proudu i1 = 0, proud i2 je kladný a i3 záporný. Možnost vzniku vysokého přechodového proudu je velmi omezena. Úhel alfa vyjadřuje zpoždění a jeho velikost závisí na účiníku. Pro většinu případů vyhoví úhel 80. Spínání jednotlivých půlperiod (half cycle) Spínání jednotlivých půlperiod snižuje kolísání výkonu, spíná se vždy jedna celá půlvlna, kladné a záporné půlvlny jsou vyvážené, aby se zajistilo, že neexistuje DC složka. Tento režim spínání je určen zejména pro krátkovlnné infralampy. Na obrázku je znázorněn průběh spínání pro 33%, 50% a 66% výkonu. Režim řízení - zpětná vazba Zpětná vazba určuje režim řízení tyristorové jednotky. Možnosti jsou: V = napěťová zpětná vazba Vstupní signál je úměrný výstupnímu napětí. Tento režim řízení kompenzuje fluktuace napájecího napětí. V 2 = zpětná vazba mocniny napětí Vstupní signál je úměrný druhé mocnině výstupního napětí. Výkon zůstává konstantní, jen pokud se impedance zátěže nemění. I = proudová zpětná vazba Vstupní signál je úměrný výstupnímu proudu. Tento režim řízení udržuje stejný proud i při změnách impedance zátěže. I 2 = zpětná vazba mocniny proudu Vstupní signál je úměrný druhé mocnině výstupního proudu. Výkon zůstává konstantní, jen pokud se impedance zátěže nemění. W = výkonová zpětná vazba Vstupní signál je úměrný výstupnímu výkonu. Výkon zůstává stejný i při změnách napětí nebo impedance zátěže. Tento režim řízení se používá u elementů z karbidu křemíku, které mění svůj odpor s teplotou a s časem. Režim kompenzuje i fluktuace napájecího napětí. NO = žádná zpětná vazba Otevřená smyčka. V případě fázového řízení je vstupní signál je úměrný fázovému úhlu (α). EXT = externí zpětná vazba ma, 4 20 ma, 0 10 V) Vstupní signál je úměrný externímu signálu. Tento režim řízení se používá například v galvanických systémech, kde je nutné regulovat hodnotu proudu, tekoucího elektrodami Změna technických údajů vyhrazena
