143/17 Platnost od: 1/2018 TEPLOVZDUŠNÝ PLYNOVÝ OHŘÍVAČ MONZUN NÁVOD K MONTÁŽI, UVEDENÍ DO PROVOZU, OBSLUZE, ÚDRŽBĚ A SERVISU
|
|
- Břetislav Král
- před 5 lety
- Počet zobrazení:
Transkript

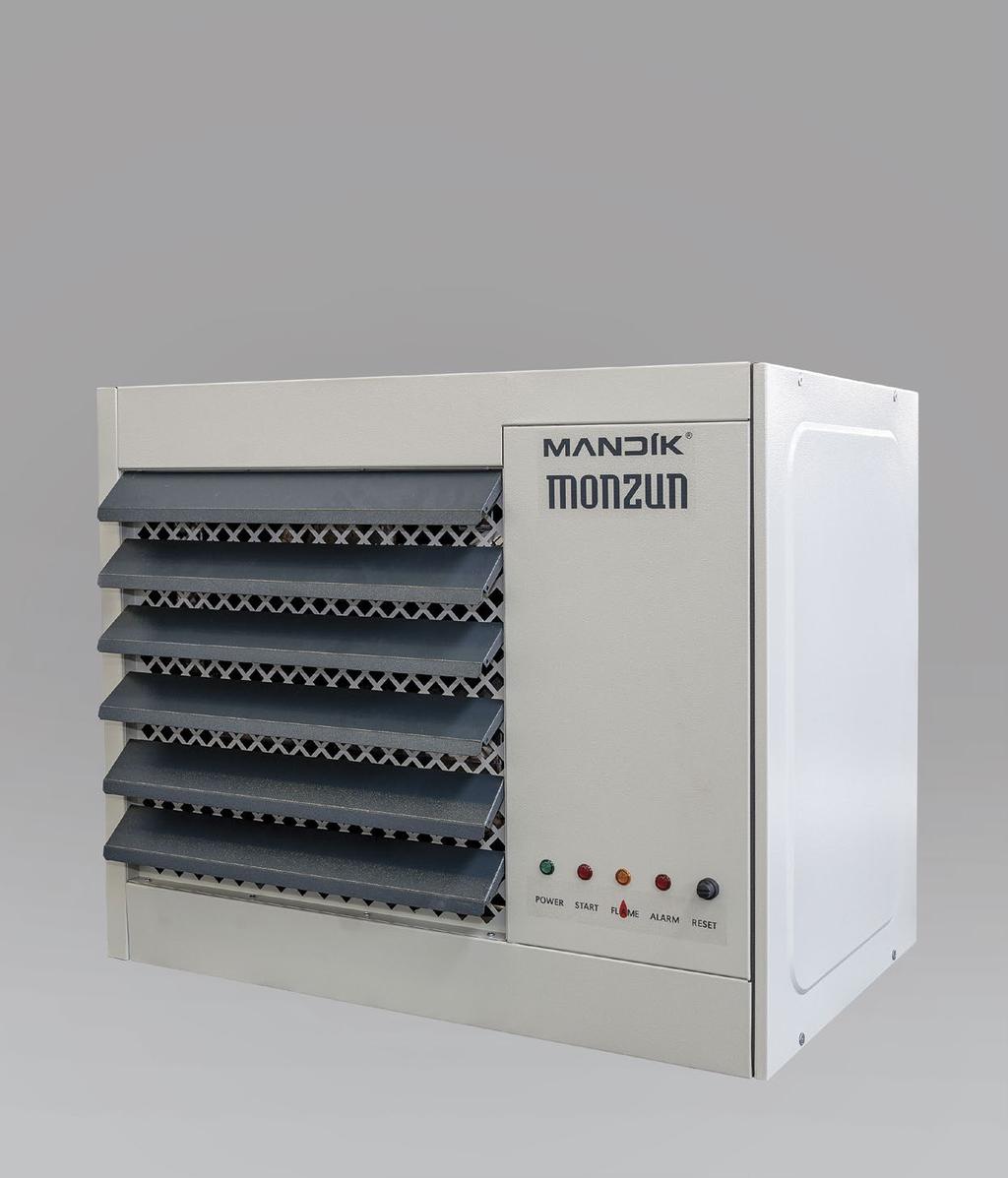

1 143/17 Platnost od: 1/2018 TEPLOVZDUŠNÝ PLYNOVÝ OHŘÍVAČ MONZUN NÁVOD K MONTÁŽI, UVEDENÍ DO PROVOZU, OBSLUZE, ÚDRŽBĚ A SERVISU
2 Tento návod je nedílnou součástí výrobku a musí být předán konečnému uživateli společně se zařízením. OBSAH 1. Údaje pro objednávku Popis ohřívače Provedení Rozměry a hmotnosti Popis funkce Správná instalace ohřívače, bezpečné vzdálenosti Údaje o výrobku dle Nařízení Komise (EU) 2016/ Technické údaje Seřizovací údaje Výrobní štítek Materiál, povrchová úprava Kontrola a zkoušení Logistické údaje Instalace Připojení k sítím Odvod spalin a přívod spalovacího vzduchu Vnitřní elektrozapojení ohřívačů MONZUN Volitelné elektrické příslušenství (ovládací skříně) Volitelné mechanické doplňky Návod k obsluze a údržba Poruchy a jejich odstranění Demontáž a montáž komponent Pokyny k přestavění ohřívačů MONZUN na jiná paliva Komponenty použité u ohřívačů MONZUN Recyklace, demontáž po skončení životnosti
3 1 ÚdAje pro OBjednávku 3 MONZUN 20 Z ZP plyn: P propan PB propan-butan ZP zemní plyn provedení jednotky: Z horizontální (nástěnné) V vertikální (podstropní) P příruba na výtlaku K do vzduchotechnických jednotek výkonová řada: 15, 20, 30, 40, 50, 60 příklad označení pro objednávku: MONZUN 30 Z-ZP Teplovzdušný plynový ohřívač MONZUN, výkonová řada 30, provedení nástěnné, palivo zemní plyn 2 popis OHřívAče 2.1 Teplovzdušné plynové ohřívače MONZUN jsou určeny pro větrání a ekologické vytápění místností a hal ohřátým vzduchem. Vyrábí se ve výkonové řadě od 15 kw do 60 kw s průtokem vzduchu od 1300 do 5000 m 3 /h velikosti: 15, 20, 30, 40, 50 a 60. Z hlediska plynového odběrného zařízení se jedná o otevřený nebo uzavřený spotřebič s nuceným odtahem spalin. Kategorie spotřebičů II 2H3B/P, provedení B 23, C 13, C 33, C 63 Elektrické krytí ohřívačů je IP40 Hodnota emise NO x do 100 mg/kwh dle Nařízení Komise (EU) 2016/2281 (Ekodesign 2018) Emisní třída NO x 5 Běžným provozním palivem jednotek MONZUN je: zemní plyn ZP (G20, G25) propan-butan PB (G30/G31) propan P (G31) 2.2 Ohřívače MONZUN ve standardním provedení jsou určeny pro instalaci do prostředí chráněných proti povětrnostním vlivům třídy 3K3 dle ČSN EN s rozsahem teplot 0 až +35 C, pro prostory BNV dle ČSN EN a prostředí AA4 dle ČSN Vzduch procházející přes jednotku a vzduch ke spalování nesmí obsahovat pevné, vláknité, lepivé nebo agresivní částice. Nelze je instalovat v místnostech s nebezpečím požáru nebo výbuchu. 2.3 Regulace výkonu ohřívačů MONZUN je plynulá od minimálního výkonu do jmenovitého/maximálního výkonu. Průtok ohřívaného vzduchu je nucený axiálním ventilátorem. 2.4 díky vysoké účinnosti je nutné u ohřívačů instalovat odvod kondenzátu z komína, pokud není ve zvláštních případech řešeno jinak.
4 4 3 provedení Ohřívače MOnZun se dodávají v těchto provedeních: Pro horizontální montáž provedení Z Pro svislou montáž (podstropní) provedení V Pro montáž do vzduchotechnických jednotek provedení K Obr. 1: Hlavní části ohřívače MONZUN, provedení Z a V Pozice: 1. Skříň ohřívače 2. Boční dveře hořákové komory 3. Naklápěcí žaluzie vyústi (u provedení V je rozdílný směr lamel) 4. Kontrolky napájení, porucha, chod, přehřátí 5. Havarijní termostat 6. Axiální ventilátor 7. Hrdlo odvodu spalin 8. Hrdlo přívodu spalovacího vzduchu 9. Připojení plynu 10. Servisní vypínač 11. Průchodky PG 13,5 4 ks 12. Nosič ventilátoru 13. Zemnicí šroub Ohřívače MONZUN K nemají žaluzie, vyústi, ventilátor, ani nosič ventilátoru a smějí se používat výhradně jako součást vzduchotechnických jednotek. 4 rozměry A HMOTnOSTi Obr. 2: rozměry ohřívačů MONZUN
5 Tabulka 4.1: Rozměry a hmotnosti ohřívačů MONZUN MOnZun 5 výkonová řada rozměr A [mm] rozměr B [mm] rozměr B1 [mm] rozměr C [mm] rozměr H [mm] rozměr J [mm] rozměr K [mm] rozměr L [mm] rozměr G [mm] rozměr M [mm] rozměr N [mm] rozměr P [mm] Provedení Z; V; P hmotnost ohřívače [kg] Provedení Z; V; P hmotnost ohřívače s transportním obalem [kg] Provedení K hmotnost ohřívače [kg] popis funkce 5.1 provoz ohřívače Provoz ohřívače je řízen řídící automatikou. Po zapnutí ohřívače se spustí ventilátor hořáku na provětrávací otáčky a výměník se provětrává čerstvým vzduchem po dobu 30s. Po provětrávací době nastaví automatika startovací otáčky ventilátoru hořáku, spustí elektrické zapalování hořáku a otevře elektromagnetický plynový ventil. Po zapálení hořáku upraví automatika otáčky ventilátoru hořáku na provozní dle požadovaného výkonu. Po zahřátí výměníku ohřívače na nastavenou teplotu sepne provozní termostat ventilátoru axiální vzduchový ventilátor a ohřívač začne vyfukovat ohřátý vzduch. Při vypnutí ohřívače řídící automatika nejprve zavře elektromagnetický plynový ventil, upraví otáčky ventilátoru hořáku na provětrávací a provětrá výměník čerstvým vzduchem. Axiální vzduchový ventilátor zůstává v chodu a zajišťuje dochlazení výměníku pod nastavenou teplotu. Funkci ventilátoru hořáku sleduje řídící automatika pomocí čidla otáček motoru ventilátoru. Teplota výměníku je hlídána termostaty: Provozní termostat ventilace (zapíná a vypíná axiální ventilátor dle nastavené teploty) Provozní termostat hořáku (kontroluje správnou teplotu topného výměníku, v případě překročení nastavené teploty, odstavuje z provozu chod hořáku) Havarijní termostat (kontroluje maximální dovolenou teplotu tepelného výměníku a v případě dosažení této hraniční teploty odstaví z provozu plynový hořák a aktivuje výstražnou kontrolku. Pro odblokování havarijního termostatu je potřeba zásahu obsluhy, která ohřívač překontroluje a deblokuje havarijní termostat.) 5.2 Ovládání výkonu teplovzdušného ohřívače se provádí řídícím signálem 0 10 V (DC ±), přivedeným na modulační svorky ohřívače. Pokud není řídící signál připojen, najede ohřívač po zapnutí servisním vypínačem na minimální výkon.

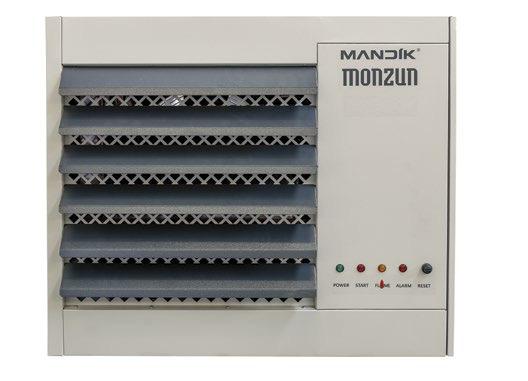

6 Obr. 3: Signalizace funkcí Kontrolka napájení (zelená) připojení ohřívače k síti Kontrolka poruchy (červená) nezapálení nebo zhasnutí palamene hořáku Kontrolka chodu (oranžová) přítomnost plamene Kontrolka přehřátí (červená) přehřátí výměníku (porucha) Deblokační tlacítko havarijního termostatu (odšroubovat krytku) 6 Správná instalace OHřívAče, BeZpečnÉ vzdálenosti 6.1 Bezpečné vzdálenosti Minimální odstupová vzdálenost povrchu ohřívače a neizolovaného potrubí odvodu spalin od hořlavých materiálů je 500 mm ze všech stran mimo čelní, kde tato vzdálenost je 3000 mm. Obr. 4: Minimální prostor pro instalaci na stěnu Obr. 5: Svislá instalace podstropní provedení
7 Ohřívač MOnZun Tabulka 6.1: Ohřívač MONZUN, MONZUN V montážní rozměry rozměry [mm] A B M T min. Z min Ohřívač MONZUN má čtyři závěsné body na horním panelu a čtyři závěsné body na spodním panelu, které jsou osazeny šrouby M8, za něž se upevňuje na nosnou konstrukci, např. na konzole. Umístění ohřívačů MONZUN volte takové, aby byl provětráván celý prostor. Obr. 6: Příklady rozmístění ohřívačů MONZUN ve vytápěném prostoru 7 7 ÚdAje O výrobku dle nařízení komise (eu) 2016/2281 palivo G20 zemní plyn výkonová řada Jmenovitý/maximální topný výkon [kw] 15,6 20,4 32, ,9 58,3 Minimální výkon [kw] 11,6 11,6 23,5 23,5 39,8 39,8 elektrický příkon Při jmenovitém topném výkonu [kw] 0,160 0,160 0,260 0,260 0,520 0,520 Při minimálním výkonu [kw] 0,160 0,160 0,260 0,260 0,430 0,430 V pohotovostním režimu [kw] 0,005 0,005 0,005 0,005 0,005 0,005 Užitečná účinnost při jmenovitém topném výkonu 83,7 % 82,4 % 82,9 % 82,1 % 83,5 % 82,9 % Užitečná účinnost při minimálním výkonu 86,2 % 86,2 % 85,5 % 85,5 % 86,0 % 86,3 % Emise oxidů dusíku NO x mg/kwh (GCV) Emisní účinnost 94,2 % 93,9 % 91,3 % 91,0 % 91,6 % 91,4 % Sezónní energetická účinnost vytápění 74,7 % 76,2 % 72,7 % 73,4 % 72,9 % 73,7 %
8 8 palivo G25 zemní plyn výkonová řada Jmenovitý topný výkon [kw] 15,3 20,7 32,2 38,3 49,9 59,5 Minimální výkon [kw] 11,4 11,4 23,3 23,3 38,0 38,0 elektrický příkon Při jmenovitém topném výkonu [kw] 0,160 0,160 0,260 0,260 0,520 0,520 Při minimálním výkonu [kw] 0,160 0,160 0,260 0,260 0,430 0,430 V pohotovostním režimu [kw] 0,005 0,005 0,005 0,005 0,005 0,005 Užitečná účinnost při jmenovitém topném výkonu 82,1 % 81,8 % 82,8 % 81,8 % 82,8 % 82,7 % Užitečná účinnost při minimálním výkonu 86,2 % 86,2 % 85,3 % 85,3 % 86,0 % 86,0 % Emise oxidů dusíku NO x mg/kwh (GCV) Emisní účinnost 94,2 % 94,2 % 91,4 % 91,0 % 92,0 % 91,7 % Sezónní energetická účinnost vytápění 75,1 % 76,8 % 72,5 % 73,2 % 73,2 % 74,1 % palivo G30 butan výkonová řada Jmenovitý topný výkon [kw] 17,3 21,8 33, 1 38,9 58,6 72,3 Minimální výkon [kw] 12,9 12,9 23,4 23,4 47,1 47,1 elektrický příkon Při jmenovitém topném výkonu [kw] 0,160 0,160 0,260 0,260 0,520 0,520 Při minimálním výkonu [kw] 0,160 0,160 0,260 0,260 0,430 0,430 V pohotovostním režimu [kw] 0,005 0,005 0,005 0,005 0,005 0,005 Užitečná účinnost při jmenovitém topném výkonu 85,0 % 85,0 % 84,9 % 84,0 % 85,8 % 85,5 % Užitečná účinnost při minimálním výkonu 88,4 % 88,4 % 87,7 % 87,7 % 87,9 % 88,6 % Emise oxidů dusíku NO x mg/kwh (GCV) Emisní účinnost 93,9 % 93,5 % 91,1 % 90,9 % 90,0 % 89,5 % Sezónní energetická účinnost vytápění 76,9 % 78,3 % 74,4 % 75,4 % 73,9 % 74,8 % palivo G31 propan výkonová řada Jmenovitý topný výkon [kw] 15,6 19,6 29,9 35,0 49,9 62,1 Minimální výkon [kw] 10,9 10,9 21,1 21,1 40,9 40,9 elektrický příkon Při jmenovitém topném výkonu [kw] 0,160 0,160 0,260 0,260 0,520 0,520 Při minimálním výkonu [kw] 0,160 0,160 0,260 0,260 0,430 0,430 V pohotovostním režimu [kw] 0,005 0,005 0,005 0,005 0,005 0,005 Užitečná účinnost při jmenovitém topném výkonu 84,9 % 84,7 % 84,6 % 84,3 % 83,5 % 84,4 % Užitečná účinnost při minimálním výkonu 88,2 % 88,2 % 87,4 % 87,4 % 87,9 % 87,9 % Emise oxidů dusíku NO x mg/kwh (GCV) Emisní účinnost 94,2 % 94,5 % 92,2 % 91,9 % 91,4 % 91,0 % Sezónní energetická účinnost vytápění 77,8 % 78,9 % 75,1 % 75,8 % 73,9 % 75,1 %
9 8 TeCHniCkÉ ÚdAje Tab. 8.1: Technické údaje ohřívačů MONZUN výkonová řada jmenovitý topný výkon [kw] Palivo G20 ZP 15,6 20,4 32, ,9 58,3 Palivo G25 ZP 15,3 20,7 32,2 38,3 49,9 59,5 Palivo G31 propan 15,6 19,6 29,9 35,0 49,9 62,1 Palivo G30 butan 17,3 21,8 33,1 38,9 58,6 72,3 Minimální výkon [kw] Palivo G20 ZP 11,6 11,6 23,5 23,5 36,8 36,8 Palivo G25 ZP 11,4 11,4 23,3 23,3 38,0 38,0 Palivo G31 propan 10,9 10,9 21,1 21,1 40,9 40,9 Palivo G30 butan 12,9 12,9 23,4 23,4 47,1 47,1 Spotřeba plynu při jmenovitém výkonu G20 ZP [m 3 /h] 1,74 2,31 3,62 4,32 5,60 6,50 G25 ZP [m 3 /h] 2,08 2,82 4,39 5,24 6,71 7,98 G31 propan [kg/h] 1,39 1,75 2,66 3,14 4,45 5,55 G30 butan [kg/h] 1,48 1,70 2,88 3,44 4,97 6,15 Spotřeba plynu při minimálním výkonu G20 ZP [m 3 /h] 1,34 1,34 2,55 2,55 4,00 4,00 G25 ZP [m 3 /h] 1,46 1,46 3,00 3,00 4,89 4,89 G31 propan [kg/h] 0,93 0,93 1,82 1,82 3,51 3,51 G30 butan [kg/h] 1,06 1,06 2,00 2,00 3,86 3,86 připojovací přetlak G20 - ZP [mbar] G25 ZP [mbar] G31 P [mbar] G30/31 PB [mbar] Elektrické připojení [V/Hz] 230/50 Elektrický příkon [W] 0,160 0,160 0,260 0,260 0,520 0,520 Jištění [A] Průtok vzduchu [m 3 /h] Dosah proudu ve volném prostoru, zbytková rychlost 0,25 m/s [m] Zvýšení teploty vzduchu při max. výkonu [ C ] ,1 25,4 32,5 38,9 29,7 33,9 průměrná hladina hluku ve vzdálenosti 1 m od spotřebiče ve volném akustickém poli [db(a)] 58,4 58,4 63,5 63,5 68,6 68,6 9
10 10 9 SeřiZOvACí ÚdAje Tab. 9.1: Seřizovací údaje pro zemní plyn G20 výkonová řada Otáčky ventilátoru jmenovitý výkon [min -1 ] Otáčky ventilátoru startovací Otáčky ventilátoru minimální výkon [min -1 ] Obsah kyslíku ve spalinách při jmenovitém výkonu ,8 % 5,8 % 5,5 % 6 % 5,2 % 5,6 % Tab. 9.2: Seřizovací údaje pro zemní plyn G25 výkonová řada Otáčky ventilátoru jmenovitý výkon [min -1 ] Otáčky ventilátoru startovací Otáčky ventilátoru minimální výkon [min -1 ] Obsah kyslíku ve spalinách při jmenovitém výkonu ,0 % 6,0 % 6,0 % 6,0 % 5,5 % 5,4 % Tab. 9.3: Seřizovací údaje pro propan, propan-butan výkonová řada Otáčky ventilátoru jmenovitý výkon [min -1 ] Otáčky ventilátoru startovací Otáčky ventilátoru minimální výkon [min -1 ] Obsah kyslíku ve spalinách při jmenovitém výkonu ,0 % 6,0 % 6,0 % 6,0 % 5,5 % 5,4 %
11 10 výrobní ŠTíTek Výrobní štítek ohřívače je umístěn na zadní části skříně ohřívače Obr. 7: Štítek ohřívače MONZUN MATeriáL, povrchová ÚprAvA 11.1 Skříň ohřívače je vyrobena z pozinkovaného ocelového plechu, opatřená vypalovacím lakem, montáž jednotlivých plechových dílů je provedena šrouby a trhacími nýty Výměník ohřívače je vyroben z nerezového plechu. 12 kontrola A ZkOuŠení 12.1 Zařízení je přednastaveno výrobcem, jeho provoz je závislý na správné instalaci a seřízení Všechna zařízení jsou po ukončení výroby testována z hlediska bezpečnosti a provozuschopnosti.
12 12 13 LOGiSTiCkÉ ÚdAje 13.1 Ohřívače MONZUN jsou baleny do kartónových obalů na speciálních paletách. Obal umožňuje uložení až tří ohřívačů na sebe Přepravují se krytými dopravními prostředky. Po dobu dopravy musí být ohřívače chráněny proti mechanickému poškození a povětrnostním vlivům. Nesmí docházet k hrubým otřesům a teplota okolí nesmí přesáhnout +50 C Ohřívače musí být skladovány v krytých objektech, v prostředí bez agresivních par, plynů a prachu. V objektech musí být dodržována teplota v rozsahu -5 až +40 C a relativní vlhkost max. 80 %. Při manipulaci a po dobu skladování musí být ohřívače chráněny proti mechanickému poškození. 14 instalace 14.1 Ohřívač musí být instalována v souladu s platnými normami a předpisy. Teplovzdušné ohřívače se nesmějí instalovat v místech s možným rizikem výbuchu jako např. sklady benzínu, rozpouštědel, olejů, místa s výskytem par chlóru, trichloretylenu, perchloru nebo místa s vysokým obsahem hořlavých prachů a dřevěných pilin apod. Instalace zařízení musí být provedena kvalifikovaným pracovníkem, k tomu způsobilým dle pokynů výrobce a platných norem (ČSN ; EN 1020, čl. 7.4.; ČSN ; EN ; TPG ) před instalováním ZkOnTrOLujTe, ZdA: MÍSTNÍ PODMÍNKY ROZVODU PALIVA, VLASTNOSTI PALIVA, PŘETLAK A STÁVAJÍCÍ STAV NASTAVENÍ OHŘÍVAČE DLE VÝROBNÍHO ŠTÍTKU JSOU KOMPATIBILNÍ; MISTNÍ PODMINKY PŘÍVODU ELEKTRICKE ENERGIE JSOU KOMPATIBILNÍ S ELEKTRICKÝMI ÚDAJI UVEDENÝMI NA VÝROBNÍM ŠTÍTKU. TEPLOTA SPALIN NA VÝSTUPU Z OHříVAčE NEPřESAHUJE 200 C! POUŽITí OHříVAčů V KOROZIVNíM PROSTřEDí JE ZAKÁZÁNO! Minimální odstupová vzdálenost povrchu ohřívače a neizolovaného potrubí odvodu spalin od hořlavých materiálů je 500 mm ze všech stran mimo čelní, kde tato vzdálenost je 3000 mm. Odvod spalin přes stěnu/strop z hořlavých materiálů není přípustný. Za škody způsobené nesprávnou instalací nenese výrobce odpovědnost Zásady instalace: Podmínky pro připojení ohřívačů na plynový rozvod a elektrickou síť jsou uvedeny v kapitole 15.2 a Provedení a montáž spalinovodu musí respektovat normu ČSN Příklady typové instalace jsou uvedeny v kapitole Množství spalovacího vzduchu pro ohřívače musí odpovídat TPG Doporučená výška instalace Z (mm) ohřívačů MONZUN (s vyústí s naklápěcími žaluziemi na výtlaku) je uvedena v Tab Minimální prostor pro instalaci ohřívače: Z bočních stran musí být zajištěn volný přístup (min. 500 mm) k hořákové komoře a k výměníku. Pro určení bezpečné vzdálenosti ohřívačů a spalinovodů od povrchu stavebních hmot platí ČSN

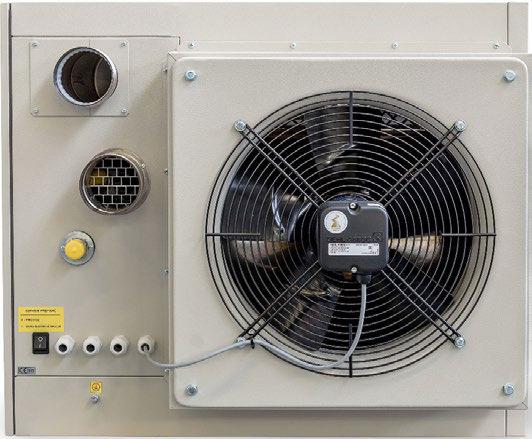

13 15 připojení k SíTíM připojovací místa jsou na zadním panelu skříně ohřívače MOnZun Obr. 8: Připojovací místa Odvod spalin Přívod vzduchu pro spalování Připojení plynu Průchodky PG 13,5 4 ks Servisní vypínač Zemnící svorka připojení plynu Napojení ohřívačů s výkonem do 50 kw se řeší dle EN1775 Zásobování plynem plynovody v budovách provozní požadavky; napojení ohřívačů nad 50 kw se řeší dle EN Zásobování plynem Plynovody s provozním tlakem vyšším než 0,5 bar pro průmyslové využití a plynovody s provozním tlakem vyšším než 5 bar pro průmyslové a neprůmyslové využití. V potrubí musí být při provozu ohřívače zaručen stabilní nekolísající tlak plynu ZP, P, PB dle Tab Plynové potrubí musí být ukončeno plynovým kulovým kohoutem v blízkosti připojení ohřívače (obr. 9). Vlastní připojení ohřívače k plynovému potrubí je pružnou plynovou hadicí, případně přes šroubení. Vstupní trubka pro připojení plynu je ukončena vnějším závitem G3/4, minimální světlost plynové hadice je 15 mm. Obr. 9: Připojení ohřívače MONZUN k rozvodu plynu Závit G 3/4 Kulový kohout Plynová hadice Připojení ohřívače musí být provedeno pouze organizací, která má k tomu příslušné oprávnění. Před připojením je nutné zkontrolovat, zda druh a tlak plynu odpovídají údajům na výrobním štítku (na zadním panelu ohřívače). Plynová hadice podléhá pravidelným revizím a kontrolám jako plynové rozvody. (TPG ). Hadice je nutné chránit před mechanickým namáháním a agresivními látkami. Hadice nesmí být namáhána tahem.
14 elektrické připojení Ohřívače MONZUN se připojují na svorkovnici silovým přívodem s odstavným vypínačem/jističem. Pro dimenzování přívodu je rozhodující elektrický příkon. Výrobce doporučuje instalovat tepelnou ochranu ventilátoru. Typy tepelných ochran viz volitelné elektrické příslušenství. Ohřívače MONZUN musí být připojeny dle platných norem na soustavu TNC-S. Silový přívod musí mít předepsané jištění dle ČSN a ČSN v platném znění. Ohřívače MONZUN jsou dle ČSN EN elektrickým spotřebičem I třídy a jsou opatřeny svorkou pro připojení ochranného vodiče. Tato svorka musí být dle výše uvedené normy připojena. upozornění: Po sejmutí bočních dveří u hořákové komory je dle čsn EN krytí zařízení IP 00, tj. bez ochrany (hrozí úraz elektrickým proudem). 16 OdvOd SpALin A přívod SpALOvACíHO vzduchu Odvod spalin je nucený, kouřovodem mimo objekt. Spotřebič je zařazen dle způsobu odvodu spalin do kategorií B23, C13, C33 a C63 viz EN Provedení a montáž spalinovodu musí respektovat normu čsn Ventilátor premixového hořáku ohřívačů MONZUN společně s plynovou armaturou a Venturiho trubicí zajišťuje stálý směšovací poměr paliva a vzduchu v celém rozsahu výkonů. Při příliš vysokých tlakových ztrátách v systému odvodu spalin a přívodu spalovacího vzduchu se sníží dopravované množství směsi a sníží výkon hořáku. Při ucpání pak dojde k odstavení ohřívače. Maximální teplota spalin na výstupu z ohřívače nepřesahuje 200 C. Teplovzdušný ohřívač je vybavena dvěma hrdly (samice) jedno pro připojení spalinovodu a druhé pro sání vzduchu. Odvod spalin lze realizovat: spalinovodem ukončeným koncovou hlavicí; koaxiálním komínem, který současně řeší odvod spalin a sání vzduchu pro spalování. Spalovací vzduch lze nasávat: z prostoru, kde je umístěn ohřívač; z venkovního prostředí potrubím pro přisávání; koaxiálním komínem, který současně řeší odvod spalin a sání vzduchu pro spalování. Součet hodnot tlakových ztrát systému pro sání vzduchu a pro odvod spalin nesmí přesáhnout 100 Pa viz Tab a Odvod spalin přes stěnu/strop z hořlavých materiálů není přípustný.
15 MOnZun Tabulka 16.1: Tlakové ztráty komponentů odvodu spalin a přívodu spalovacího vzduchu hliníkový systém jmenovitý rozměr Trouba 1 bm koleno 45 koleno 90 rkn* 90 Tlaková ztráta (pa) koax. komín horiz. koax. komín vertik. Hlavice výfuk horiz. Hlavice výfuk vert. DN 80 2, DN 100 1, DN 80 3, flexo Al sání 1 bm DN , ,5 DN DN 100 3, DN DN DN DN DN DN Tabulka 16.2: Tlakové ztráty komponentů odvodu spalin a přívodu spalovacího vzduchu nerezový systém MOnZun jmenovitý rozměr Trouba 1 bm koleno 45 koleno 90 rkn* 90 koax. komín horiz. Tlaková ztráta (pa) koax. komín vertik. Hlavice výfuk horiz. Hlavice výfuk vert. Hlavice sání flexo inox 1 bm flexo Al sání 1 bm DN , DN 100 1,5 1, DN 80 3, DN ,5 3 4,5 DN DN DN DN 100 3,5 4, DN DN 100 5,5 6, DN DN * RKN rozbočka s kondenzační nádobou
16 : Příklady typového provedení odvodu spalin a přívodu spalovacího vzduchu Obr. 10: Odvod spalin nad střechu Obr. 11: Odvod spalin přes stěnu přímo Obr. 12: odvod spalin přes stěnu s RKN Obr. 13: Odvod spalin a přívod spalovacího vzduchu odděleným potrubím přes stěnu Obr. 14: Odvod spalin a přívod spalovacího vzduchu odděleným potrubím nad střechu Obr. 15: Odvod spalin a přívod spalovacího vzduchu koaxiálním komínem přes stěnu Obr. 16: Odvod spalin a přívod spalovacího vzduchu koaxiálním komínem nad střechu
17 Obr. 17: Svislá instalace - odvod spalin nad střechu Obr. 18: Svislá instalace - odvod spalin a přívod spalovacího vzduchu koaxiálním komínem nad střechu Obr. 19: Elektrické schéma vnitřního zapojení ohřívačů MONZUN 15 až 40, s jednofázovým ventilátorem Legenda H1 Kontrolka napájení (zelená) H2 Kontrolka porucha (červená) H3 Kontrolka hoření (oranžová) H4 Kontrolka přehřátí (červená) R 470 Ω odpor obvodu napájení ventilátoru KA1 spínací relé axiálního ventilátoru spínací kontakty relé TK thermokontakt axiálnío ventilátoru FU1 pojistka pro napájení ovládacího obvodu (vývod na svorku L1)
18 Obr. 20: Elektrické schéma vnitřního zapojení ohřívačů MONZUN 50 a 60, s jednofázovým ventilátorem Legenda H1 Kontrolka napájení (zelená) H2 Kontrolka porucha (červená) H3 Kontrolka hoření (oranžová) H4 Kontrolka přehřátí (červená) R 470 Ω odpor obvodu napájení ventilátoru KA1 spínací relé axiálního ventilátoru spínací kontakty relé TK thermokontakt axiálnío ventilátoru FU1 pojistka pro napájení ovládacího obvodu (vývod na svorku L1) Obr. 21: Elektrické schéma vnitřního zapojení ohřívačů MONZUN, provedení K 15 až 40, s externím ventilátorem Legenda H1 Kontrolka napájení (zelená) H2 Kontrolka porucha (červená) H3 Kontrolka hoření (oranžová) H4 Kontrolka přehřátí (červená) R 470 Ω odpor obvodu napájení ventilátoru KA1 spínací relé axiálního ventilátoru spínací kontakty relé TK thermokontakt axiálnío ventilátoru FU1 pojistka pro napájení ovládacího obvodu (vývod na svorku L1)
19 Obr. 22: Elektrické schéma vnitřního zapojení ohřívačů MONZUN, provedení K 50 a 60, s externím ventilátorem Legenda H1 Kontrolka napájení (zelená) H2 Kontrolka porucha (červená) H3 Kontrolka hoření (oranžová) H4 Kontrolka přehřátí (červená) R 470 Ω odpor obvodu napájení ventilátoru KA1 spínací relé axiálního ventilátoru spínací kontakty relé TK thermokontakt axiálnío ventilátoru FU1 pojistka pro napájení ovládacího obvodu (vývod na svorku L1)
20 20 18 volitelné elektrické příslušenství 18.1 Ovládací skříně Pro ohřívače MONZUN jsou určeny ovládací skříně MC Ovládací skříň MC umožňuje manuální řízení ohřívačů MONZUN v režimech ZIMA a LÉTO. Krytí skříně je IP 53. Ovládací skříň je možné doplnit pro řízení v režimu ZIMA termostatem nebo termostatem s týdenním programem (není součástí výrobku). Modulace výkonu ohřívače je ruční pomocí potenciometru +TM MC Obr. 23: Schéma propojení ohřívače MONZUN s ovládací skříní MC +24V L N O H C R1 R2 M M1 T1 T2 DC COM NC CYKY-J3x1,5 230V/50Hz L N PE CYKY-O5x1,5 JYTY-O2x1,5 JYTY-O2x1,5 JYTY-O3x1 L N PE C O A H E L1 N PE R1 R2 + L N PE C O A H E L1 N PE R1 R DC DC XP VENTILACE CHOD ALARM TOPIT P EH ÁTŘ RESET RESET2 MODULACE 0-10V +24V MONZUN XS XR XM Legenda MC ovládací skříň MC + TM prostorový termostat MONZUN ohřívač Monzun
21 Tepelná ochrana ventilátoru spočívá v odpojení ventilátoru od sítě po rozepnutí termokontaktu, který je integrován v motoru ventilátoru. Tepelná ochrana zajistí, že se po snížení teploty ventilátor opět nezapne. Zapnutí ventilátoru musí zajistit obsluha. Je možno dodat ochranu S-ET10 (IP55) nebo S-ET10E (IP20) 21 Obr. 23: Ochrana S-ET10 (IP55) Obr. 24: Ochrana S-ET10E(IP20) Obr. 25: Schéma zapojení S-ET10 (S-ET10E)
22 22 19 volitelné MeCHAniCkÉ doplňky konzole pevná pro instalaci ohřívačů MONZUN na nosnou svislou konstrukci. Pro jeden ohřívač se použije jeden pár konzolí pevných Rozměry konzole pevné rozměry (mm) A B e f G Obr. 26: Konzole pevná konzole otočná pro instalaci ohřívačů MONZUN na nosnou svislou konstrukci umožňující natočení zařízení na obě strany. Po instalaci se musí otočná konzole pevně zafixovat. Takto se ohřívač upevňuje pouze za závěsné body umístěné na spodním panelu. Upozornění: Natočení ohřívače nesmí být v kolizi s odvodem spalin a přívodem plynu Obr. 27: Konzole otočná
23 komora směšovací ks je určena k směšování venkovního a oběhového vzduchu. Skládá se z tělesa vyrobeného z pozinkovaného plechu a ze třech žaluziových klapek určených k nastavení zvoleného poměru vzduchu v rozsahu 0 až 100 %. Pro venkovní vzduch je klapka těsná, pro oběhový jsou dvě klapky netěsné. Regulační klapky jsou mechanicky spřažené s ovládáním ručním (provedení.01) nebo servopohonem se spojitou regulací (provedení.57). Směšovací komora se dodává v provedení s filtrační tkaninou třídy filtrace G2 nebo bez filtrační tkaniny. Obr. 28: Směšovací komora, provedení bez filtrační tkaniny, s ručním ovládáním 23 Obr. 29: Směšovací komora, s filtrační tkaninou, s ručním ovládáním rozměrová řada/ MOnZun Rozměry a hmotnosti směšovacích komor rozměr f Bk Ck G Hmotnost [kg] 15, 20 (rozměrová řada 1) , 40 (rozměrová řada 2) , 60 (rozměrová řada 3)
24 24 Obr. 30: Schéma připojení servopohonu Belimo SM 24A-SR Servopohon BeLiMO Napájecí napětí Příkon provoz v klidové poloze Dimenzování řídící signál Doba přestavení Teplota provozní Hmotnost SM 24A-Sr AC 24 V / 50 Hz 2,5 W 1,5 W 5 VA (I max 8,3 5 ms) DC 0 10 R i 100 kω 150 s -30 oc +50 oc 1050 g díl střešní ds je určen k zabudování do otvoru ve střešní konstrukci, slouží k upevnění střešní hlavice. Skládá se z trouby o rozměru F x F a délce 600 mm a ze čtyř volných lišt, které se připevní dle sklonu střechy na potrubí. Vše je vyrobeno z pozinkovaného plechu. Obr. 31: Díl střešní rozměrová řada rozměr f Hmotnost [kg]
25 Hlavice střešní HS je určena k nasávání venkovního vzduchu z prostoru nad střechou. Skládá se z tělesa a stříšky hlavice, vše je vyrobeno z pozinkovaného plechu. V tělese střešní hlavice je osazen kapsový filtr s filtrační tkaninou třídy filtrace G2. Znečištění filtru je hlídáno diferenčním manostatem. Výměna filtru se doporučuje při zvýšení tlakové ztráty o 75 až 100% oproti tlakové ztrátě počáteční a provádí se po odklopení stříšky otočně připevněné na tělese hlavice. Obr. 32: Hlavice střešní rozměrová řada rozměr f Af H n Hmotnost [kg] díl průchodový dp je určen k zabudování do otvoru ve svislé konstrukci pro sání venkovního vzduchu. Jedná se o troubu s volnou přírubou o rozměru F x F a délce 1000 mm (délka dílu se upravuje při montáži dle potřeby). Je vyroben z pozinkovaného plechu. rozměrová řada rozměr f Hmotnost [kg] , Žaluzie protidešťová pdzm Je určena k zakončení dílu průchodového na venkovní stěně. Charakteristický rozměr F x F. Je vyrobena z pozinkovaného plechu. rozměrová řada rozměr f Hmotnost [kg] , , ,8
26 26 20 návod k OBSLuZe A ÚdrŽBA a) plynové teplovzdušné ohřívače MOnZun smí používat pouze osoba poučená o používání spotřebiče bezpečným způsobem a která rozumí případným nebezpečím. b) Osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí smí ohřívač používat jen pod dozorem osoby poučené dle bodu a). c) děti ohřívač MOnZun používat nesmí ani si s ním nesmí hrát. Ovládací skříň MC UVEDENí DO PROVOZU: A/ vytápění 1. Na ovládací skříni přepněte hlavní vypínač do polohy 1 - na ohřívači MONZUN se rozsvítí kontrolka napájení (zelená). Na ohřívači MONZUN musí být servisní vypínač přepnut do polohy 0 2. Na ovladači přepněte přepínač TOPENí STOP VENTILACE do polohy TOPENí, na ovládací skříni se rozsvítí kontrolka signalizující režim TOPENí. Pokud je ve vytápěném prostoru nižší teplota, než je teplota nastavená, uvede se ohřívač do provozu a rozsvítí se kontrolka chodu (oranžová). 3. Pokud se ohřívač neuvede do provozu, restartujte ji stiskem tlačítka RESET a postup opakujte od bodu 2. Pokud se nepodaří ohřívač uvést do provozu ani po třech pokusech, kontaktujte servisní organizaci nebo výrobce. 4. Otočným ovládačem nastavte požadovaný výkon ohřívače. Poloha ovladače 0 odpovídá minimálnímu výkonu, poloha ovladače 100 odpovídá maximálnímu výkonu. B/ ventilace 1. Na ovládací skříni přepněte hlavní vypínač do polohy 1 - na ohřívači se rozsvítí kontrolka napájení (zelená). Na ohřívači MONZUN musí být servisní vypínač přepnut do polohy Přepněte přepínač TOPENí STOP VENTILACE do polohy VENTILACE, na ovládací skříni se rozsvítí kontrolka signalizující režim VENTILACE a rozběhne se vzduchový ventilátor. Pokud se vzduchový ventilátor neuvede do provozu kontaktujte servisní organizaci nebo výrobce zařízení. ODSTAVENí Z PROVOZU: A/ vytápění 1. Na ovládací skříni přepněte přepínač TOPENí STOP VENTILACE do polohy STOP. Přeruší se přívod plynu do hořáků, zhasne plamen a přestane se zahřívat výměník. Vzduchový ventilátor je stále v provozu a ochlazuje výměník. Po ochlazení výměníku na teplotu nastavenou na termostatu ventilátoru se vzduchový ventilátor vypne. 2. Po zastavení vzduchového ventilátoru přepněte na ovládací skříni hlavní vypínač do polohy 0. B/ ventilace 1. Na ovládací skříni přepněte přepínač TOPENí STOP VENTILACE do polohy STOP. 2. Po zastavení vzduchového ventilátoru přepněte na ovládací skříni hlavní vypínač do polohy 0. upozornění: Odstavení z provozu v režimu vytápění hlavním vypínačem nebo uzavíráním přívodu plynu je zakázáno. Jediné povolené vypínání je elektrické viz. kapitola Odstavení z provozu. Pouze elektrická ochrana zařízení, hlavní vypínač nebo vytažení napájecího kabelu ze zásuvky mohou ohřívač přerušit od elektrického napájení. Tímto způsobem se smí zařízení vypnout pouze v případě, že není ve funkci topení a vzduchový ventilátor nedochlazuje výměník. Je důležité dbát na to, aby vzduchový ventilátor nebyl zacloněn nebo žaluzie uzavřeny, protože tím by došlo ke změně pracovních podmínek zařízení (příliš vysoká teplota vyfukovaného vzduchu z důvodu nedostatečného ochlazování výměníku) nebezpečí přehřátí zařízení!!!
27 27 Údržba: Musí se provádět pravidelné roční kontroly dle čsn (není součástí záručního servisu). Výrobce doporučuje provádět 1 ročně odbornou servisní prohlídku dle popisu prací výrobce, zejména: zabezpečovacích prvků spotřebiče; těsnost výměníku, odtahového systému a jejich neporušenost; těsnost plynové instalace spotřebiče. Při chodu ve znečištěném prostředí je nutné pravidelně odstaňovat prach, který se může nahromadit na žaluziích, mřížce vzduchového ventilátoru a kolem výměníku. veškeré odborné práce smí provádět pouze servisní technik s příslušným osvědčením a pověřením od společnosti MAndík, a. s. 21 poruchy A jejich OdSTrAnění veškeré odborné práce smí provádět pouze servisní technik s příslušným osvědčením a pověřením od společnosti MAndík, a. s. než začnete řešit poruchu ohřívače MOnZun, doporučujeme: Přesvědčte se, že uzávěry plynu jsou otevřeny. Zkontrolujte kabely napájení a přednastavení ovládání. Většina poruch, k nimž dochází při uvádění do provozu, vyplývá ze špatné instalace kabelů, což může vést k poškození řídící jednotky. 230 V mezi fází L1 a nulovým vodičem N 230 V mezi fází L1 a ochranným vodičem PE 0 V mezi nulovým vodičem N a ochranným vodičem PE Přesvědčete se, že prostorový termostat je nastaven na topení. po každé opravě nebo přestavbě musí být ohřívač znovu uveden do provozu servisním technikem proškoleným a pověřeným firmou MAndík, a. s.
28 28 poruchy a jejich odstranění porucha ohřívače příčina Odstranění Nesvítí kontrolka elektrického napájení (zelená kontrolka) Nefunguje ventilátor hořáku vadná kontrolka vypadlé pojistky (jističe) porucha v rozvodné síti vadný ventilátor hořáku vadná řídicí automatika vadný termostat hořáku vadný havarijní termostat vadná tepelná ochrana vzduchového ventilátoru závada v elektroinstalaci vadný plynový ventil vadná řídící automatika vyměnit kontrolku vyměnit pojistky (sepnout jistič) odstranit poruchu vyměnit ventilátor hořáku vyměnit řídicí automatiku vyměnit termostat hořáku vyměnit havarijní termostat vyměnit vzduchový ventilátor zkontrolovat elektrozapojení vyměnit plynový ventil vyměnit řídicí automatiku Nejde nastartovat ventilátor hořáku se točí neseřízené nebo vadné elektrody nebo kabely elektrod špatné uzemění elektrod vyměnit nebo správně nastavit správně uzemnit špatně nastavený startovací výkon nastavit startovací výkon nízký tlak plynu v rozvodu zvýšit tlak v rozvodu Hořák se spouští, ale vzápětí zhasíná vadná ionizační elektroda vyměnit ionizační elektrodu Hořák zhasne a svítí červená kontrolka přehřátí Vzduchový ventilátor se stále spouští a zastavuje Vzduchový ventilátor se nespouští přehřátý výměník vadný havarijní termostat nesprávně nastavený termostat ventilátoru vadný vzduchový ventilátor vadný kondenzátor vzduchového ventilátoru vadný termostat ventilátoru odblokovat termostat vyměnit havarijní termostat nastavit termostat ventilátoru vyměnit vzduchový ventilátor vyměnit kondenzátor vyměnit termostat ventilátoru upozornění: Při chodu hořáku je třeba se vyvarovat odstavení ohřívače z provozu! Toto může vést k přehřátí výměníku prostřednictvím tepelné setrvačnosti nedojde k jeho ochlazení. V případě přehřátí ohřívače (porucha vzduchového ventilátoru, termostatu hořáku, uzavřené žaluzie, výpadek elektrického proudu při chodu hořáku ) a následném zablokování havarijního termostatu nechte ohřívač vychladnout, odstraňte poruchu a termostat odblokujte (odšroubujte krytku havarijního termostatu a pomocí nástroje (tyčky, šroubováku, ) zmáčkněte tlačítko odblokování), v případě neúspěchu nebo opakování závady kontaktujte servisní organizaci nebo výrobce. v žádném případě nesmí dojít k ucpání nebo zanesení spalinovodu ani sání spalovacího vzduchu.
29 22 demontáž A MOnTᎠkomponent veškeré níže popsané ÚkOny SMí provádět pro ServiSní ÚčeLy pouze ServiSní TeCHnik S příslušným OSvědčeníM A pověřením Od SpOLečnOSTi MAndík, a.s. demontáž sestavy hořákové: 1. Odpojte ohřívač MONZUN od elektrické sítě a uzavřete přívod plynu. 2. Sejměte dvířka hořákové komory. 3. Odpojte vnitřní plynovou hadici. 3. Odpojte konektory kabelů od ventilátoru hořáku. 4. Demontujte sestavu hořáku. 5. Montáž proveďte v opačném pořadí a proveďte zkoušku těsnosti. demontáž (seřízení) elektrod: 1. Odpojte ohřívač MONZUN od elektrické sítě a uzavřete přívod plynu. 2. Sejměte dvířka hořákové komory. 3. Demontujte elektrody s kabelem umístěné na hořákovém držáku. 4. Montáž proveďte v opačném pořadí a zkontrolujte správnost nastavení elektrod, mezi elektrodami nastavte příslušnou vzdálenost. Zkontrolujte funkci zařízení. 29 Obr. 35: Seřízení elektrod Těleso hořáku Ionizační elektroda Zapalovací elektrody výkonová řada MOnZun délka zapalovacích elektrod LZ [mm] délka ionizační elektrody Li [mm] 15, , , demontáž ventilátoru hořáku: 1. Odpojte ohřívač MONZUN od elektrické sítě a uzavřete přívod plynu. 2. Sejměte dvířka hořákové komory. 3. Odpojte konektory kabelů od odtahového ventilátoru. 4. Demontujte sestavu hořákovou. 5. Demontujte ventilátor hořáku 6. Montáž proveďte v opačném pořadí, vyměňte těsnění ventilátoru

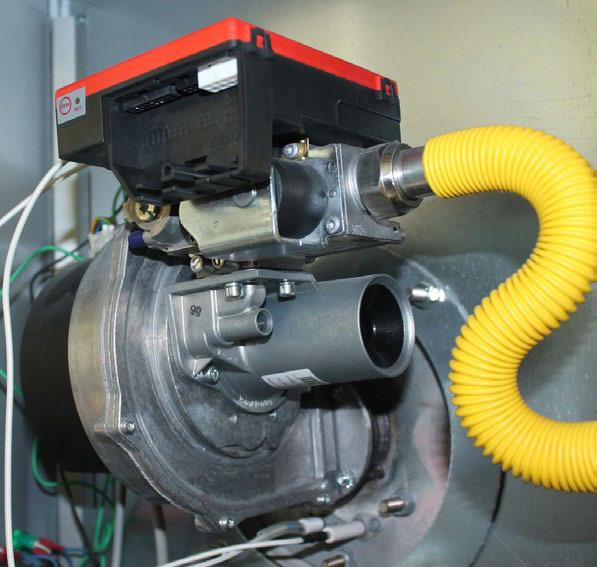

30 30 demontáž řídící automatiky: 1. Odpojte ohřívač MONZUN od elektrické sítě a uzavřete přívod plynu. 2. Sejměte dvířka hořákové komory. 3. Odpojte konektory kabelů řídící automatiky. 4. Demontujte řídící jednotku. 5. Montáž proveďte v opačném pořadí a zkontrolujte funkci zařízení. demontáž plynového ventilu: 1. Odpojte ohřívač MONZUN od elektrické sítě a uzavřete přívod plynu. 2. Sejměte dvířka hořákové komory. 3. Odpojte vnitřní plynovou hadici. 4. Sejměte řídicí automatiku z plynového ventilu. 5. Demontujte Venturiho trubici s plynovým ventilem (2 šrouby M6 s vnitřním šestihranem 4) 6. Demontujte plynový ventil z venturiho trubice (3 šrouby M6 s vnitřním šestihranem 4). 7. Montáž proveďte v opačném pořadí a proveďte zkoušku těsnosti a zkontrolujte funkci zařízení. demontáž vzduchového ventilátoru: 1. Odpojte ohřívač MONZUN od elektrické sítě a uzavřete přívod plynu. 2. Sejměte dvířka hořákové komory. 3. Ze svorkovnice odpojte kabel vzduchového ventilátoru. 4. Demontujte vzduchový ventilátor od nosiče ventilátoru. 5. Montáž proveďte v opačném pořadí a zkontrolujte funkci zařízení. 23 pokyny k přestavění OHřívAčů MOnZun na jiná paliva přestavění ohřívačů MOnZun na jiná paliva smí provést výhradně servisní technik pověřený společností MAndík, a. s, který ohřívač následně znovu uvede do provozu. potřebné vybavení: Analyzátor spalin Počítač s programem Honeywell ESYST a speciálním komunikačním kabelem pro připojení k řídicí automatice Šroubovák pro seřízení bohatosti směsi Při přestavbě na jiné palivo se nevyměňují žádné díly, přestavba spočívá v nastavení spotřebiče na nové palivo. Nastavení má 2 kroky: 1. Nastavení otáček ventilátoru hořáku na příslušné palivo, hodnoty viz kapitola 9. Seřizovací údaje. Nastavení otáček se provede z počítače pomocí programu Honeywell ESYST. Počítač s řídicí automatikou se propojuje kabelem Honeywell DI100001U. Pro nastavení otáček musí být ohřívač připojen k napájení. 2. Nastavení bohatosti směsi palivo/vzduch se dělá seřizovacím šroubem na spodní straně Venturiho trubice. Povolením šroubu se palivo do směsi přidává, utahováním se palivo ubírá. Seřizovací šroub má pravý závit. Při nastavování bohatosti směsi nejprve na vypnutém ohřívači proveďte předběžné přestavení, a po zapnutí ohřívače a zapálení hořáku seřízení bohatosti směsi dokončete pomocí analyzátoru spalin na hodnoty v kapitole 9. Seřizovací údaje. Předběžné nastavení bohatosti směsi pro jednotlivé přestavby původní palivo nové palivo Směr otáčení seřizovacím šroubem počet otáček seřizovacího šroubu G20 G25 + povolit 1 G25 G20 - utáhnout 0 G20 G30/G31 - utáhnout 3,5 G30/G31 G20 + povolit 5
31 Předběžné nastavení má pouze připravit směs nového paliva, která půjde snadno zapálit. SeříZení dle AnALyZáTOru SpALin je BeZpOdMínečně nutné!!! 31 Po nastavení bohatosti směsi vyzkoušejte funkci ohřívače, zejména studené starty. Řídicí automatika Konektor pro komunikační kabel Plynový ventil Místo pro kontrolu připojovacího přetlaku (povolit šroub, nasadit hadičku manometru) Venturiho trubice Obr. 36: Sestava hořáková, seřízení spalování Seřizovací šroub bohatosti směsi 24 komponenty použité u OHřívAčů MOnZun plynový ventil Honeywell VK4115V2012B řídicí automatika Honeywell S4965V3166B ventilátory hořáku EBM Papst venturiho trubice Honeywell Termostaty TG (REGULUS) IMIT (COMTHERM) vzduchové ventilátory axiální EBM Papst ZIEHL ABEGG
32 32 25 recyklace, demontáž po SkOnčení ŽivOTnOSTi Po skončení životnosti je možno staré zařízení zlikvidovat následujícími způsoby: 1. Při koupi nového zařízení převezme dodavatel starý ohřívač zpět a zajistí jeho likvidaci 2. Odevzdat starý ohřívač výrobci k likvidaci 3. Ohřívač rozebrat a odevzdat jako šrot. Je nutno rozebrat minimálně na tyto části: Ventilátory, Venturiho trubice, plynový ventil a elektroinstalace ohřívače jsou elektroodpad Plášť ohřívače je lehký ocelový odpad třídy 27 Výměník, hořák a nástavec hořáku je legovaný ocelový odpad, třída 025
33 Poznámky:
34 Poznámky:
35
36 kontakt na servisní oddělení společnosti MAndík, a. s. Tel.: výrobce: MANDíK, a. s. Dobříšská Hostomice
