1 VENTILÁTOROVÉ OHŘÍVAČE PANTHER SE 6-15KW NÁVODY NA MONTÁŽ, OBSLUHU A ÚDRŽBU

2 Všeobecná doporučení Před prvním použitím spotřebiče si pozorně prostudujte tyto návody. Uložte tyto pokyny na bezpečném místě pro budoucí použití. Oblast použití Panther 6-15 kw je tichý a efektivní ventilátorový ohřívač určený pro stacionární použití. Je vhodný k vytápění skladů, dílen, sportovních hal, obchodů apod. Směšovací komora (příslušenství) kombinuje větrání a vytápění pomocí mísení odváděného a venkovního vzduchu. Třída krytí IP44. Funkce Vzduch je ventilátorem vyfukován přes ohřívač. Je ohříván nekorozívními topnými elementy, které jsou ovládány vestavěným termostatem s rozsahem 5-35 C. Vzduchový výkon je nastavitelný ve třech stupních. Zapnutí a vypnutí, zvolení polovičního nebo plného topného výkonu a regulace otáček ventilátoru se provádí pomocí ovládacího panelu PP15 (objednává se samostatně), který je určen pro nástěnnou montáž. Přístroj je chráněn proti přehřátí pomocí vestavěné tepelné pojistky. Resetování této pojistky viz. odstavec Přehřátí. K uchycení ohřívače na zeď slouží konzola, která umožňuje nasměrování proudu vzduchu v různých směrech: přímo, doleva, doprava nebo dolů. Montáž Ventilátorové ohřívače PANTHER jsou určeny k montáži na zeď. Zařízení nesmí být umístěno přímo pod elektrickou zásuvku. Tyto ventilátorové ohřívače nelze instalovat do stropu. Upozornění Je nutné dodržet minimální odstupové vzdálenosti uvedené v Obr. 2 a 3. Povolením šroubů odmontujte konzolu od ohřívače. Podle konzoly označte místa pro vyvrtání děr do zdi. Vyvrtejte díry pro kotvící materiál. Namontujte konzolu. Namontujte ohřívač na konzolu a nastavte směr natočení podle potřeby. Přišroubujte spodní šroub a dotáhněte všechny šrouby. Montáž ohřívače se směšovací komorou Směšovací komora je k dispozici jako příslušenství. Stěnový rám a venkovní mřížka se uchytí ke zdi. Ohřívač a směšovací komora se pak spojí dohromady. Poměr směšování může být řízen a měněn pomocí klapky, která může být ovládána servopohonem (PSM01) nebo ručně (ruční ovladač PHR01). Lze je objednat jako příslušenství. Elektrické připojení Elektrické připojení dveřní clony musí provádět pouze kvalifikovaná oprávněná osoba elektrikář ve smyslu platných předpisů. Připojení musí být provedeno přes izolační stykač s minimální izolační mezerou 3 mm. Napájecí napětí musí být v souladu s typovým štítkem. Upozornění Elektrické připojení se nesmí provádět, pokud je zařízení pod proudem! Systemair a.s. str. - 2/

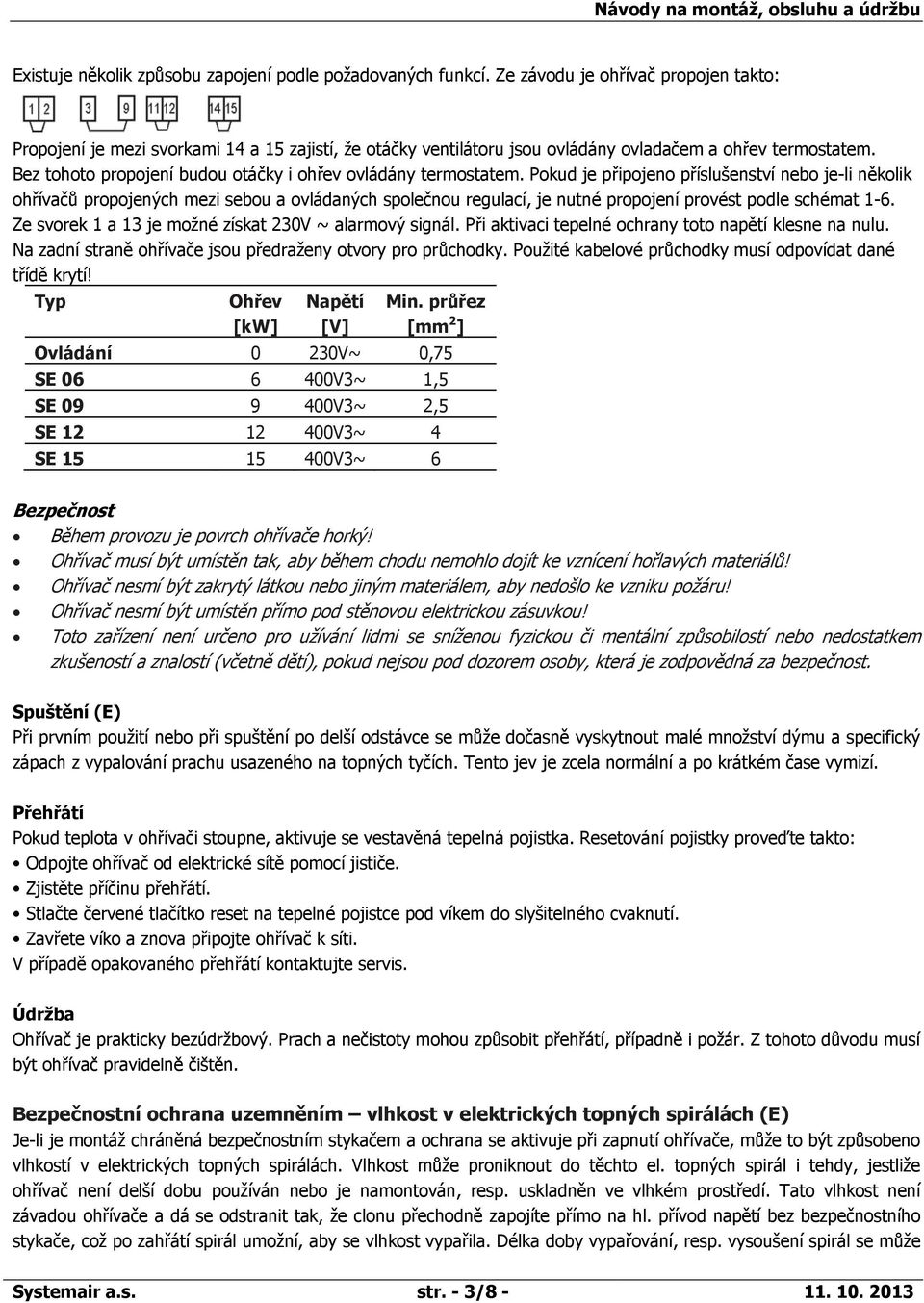

3 Existuje několik způsobu zapojení podle požadovaných funkcí. Ze závodu je ohřívač propojen takto: Propojení je mezi svorkami 14 a 15 zajistí, že otáčky ventilátoru jsou ovládány ovladačem a ohřev termostatem. Bez tohoto propojení budou otáčky i ohřev ovládány termostatem. Pokud je připojeno příslušenství nebo je-li několik ohřívačů propojených mezi sebou a ovládaných společnou regulací, je nutné propojení provést podle schémat 1-6. Ze svorek 1 a 13 je možné získat 230V ~ alarmový signál. Při aktivaci tepelné ochrany toto napětí klesne na nulu. Na zadní straně ohřívače jsou předraženy otvory pro průchodky. Použité kabelové průchodky musí odpovídat dané třídě krytí! Typ Ohřev [kw] Napětí [V] Min. průřez [mm 2 ] Ovládání 0 230V~ 0,75 SE V3~ 1,5 SE V3~ 2,5 SE V3~ 4 SE V3~ 6 Bezpečnost Během provozu je povrch ohřívače horký! Ohřívač musí být umístěn tak, aby během chodu nemohlo dojít ke vznícení hořlavých materiálů! Ohřívač nesmí být zakrytý látkou nebo jiným materiálem, aby nedošlo ke vzniku požáru! Ohřívač nesmí být umístěn přímo pod stěnovou elektrickou zásuvkou! Toto zařízení není určeno pro užívání lidmi se sníženou fyzickou či mentální způsobilostí nebo nedostatkem zkušeností a znalostí (včetně dětí), pokud nejsou pod dozorem osoby, která je zodpovědná za bezpečnost. Spuštění (E) Při prvním použití nebo při spuštění po delší odstávce se může dočasně vyskytnout malé množství dýmu a specifický zápach z vypalování prachu usazeného na topných tyčích. Tento jev je zcela normální a po krátkém čase vymizí. Přehřátí Pokud teplota v ohřívači stoupne, aktivuje se vestavěná tepelná pojistka. Resetování pojistky proveďte takto: Odpojte ohřívač od elektrické sítě pomocí jističe. Zjistěte příčinu přehřátí. Stlačte červené tlačítko reset na tepelné pojistce pod víkem do slyšitelného cvaknutí. Zavřete víko a znova připojte ohřívač k síti. V případě opakovaného přehřátí kontaktujte servis. Údržba Ohřívač je prakticky bezúdržbový. Prach a nečistoty mohou způsobit přehřátí, případně i požár. Z tohoto důvodu musí být ohřívač pravidelně čištěn. Bezpečnostní ochrana uzemněním vlhkost v elektrických topných spirálách (E) Je-li je montáž chráněná bezpečnostním stykačem a ochrana se aktivuje při zapnutí ohřívače, může to být způsobeno vlhkostí v elektrických topných spirálách. Vlhkost může proniknout do těchto el. topných spirál i tehdy, jestliže ohřívač není delší dobu používán nebo je namontován, resp. uskladněn ve vlhkém prostředí. Tato vlhkost není závadou ohřívače a dá se odstranit tak, že clonu přechodně zapojíte přímo na hl. přívod napětí bez bezpečnostního stykače, což po zahřátí spirál umožní, aby se vlhkost vypařila. Délka doby vypařování, resp. vysoušení spirál se může Systemair a.s. str. - 3/

4 pohybovat od několika hodin, až do několika dní. Jako preventivní opatření je vhodné při delším skladování ohřívač občas na krátkou dobu spustit. Obr. 1 konzola Obr. 2 Systemair a.s. str. - 4/

5 Regulace a příslušenství Příslušenství Označení Rozměry [mm] Ovládací panel PP15 160x120x96 Ovládací panel teplota PTA01 215x185x115 Ovládací panel teplota/klapka PSA01 215x305x115 Kapilárový 2-stupňový termostat KRT x60x57 Elektronický 2-stupňový termostat RTI2 155x87x43 Směšovací komora PBS01 660x430x365 Ruční ovládání PHR1 Servopohon PSM01 180x100x70 Sekundární žaluzie PLR15 355x355x60 PBS01 Technická specifikace Typ Výkon [kw] Průtok vzduchu [m 3 /h] Hladina hluku *1 [db(a)] t *2 [ C] Napětí [V] /Proud [A] Rozměry [mm] Hmotnost SE06 0/3/6 900/ /47 20/14 400V3~/8,7A 520x450x SE09 0/4,5/9 900/ /47 30/21 400V3~/13,0A 520x450x SE12 0/6/12 900/ /47 40/28 400V3~/17,3A 520x450x SE15 0/7,5/15 900/ /47 50/35 400V3~/21,7A 520x450x *1) Podmínky: Vzdálenost od zařízení 3m. Směrový faktor:2. Ekvivalentní absorpční plocha: 200 m 2, při min. a max. průtoku vzduchu. *2) t = nárůst teploty vzduchu při maximálním tepelném výkonu a minimálním/maximálním průtoku vzduchu Třída krytí: IP44 Clony vyhovují označení CE. [kg] Systemair a.s. str. - 5/

6 Schémata zapojení SE 06, SE 09, SE 12 SE 15 Systemair a.s. str. - 6/

7 1 Upozornění! Podřízeného ohřívače (ohřívačů) vyjměte 2 interní pojistky 6,3A. 2 Upozornění! Podřízeného ohřívače (ohřívačů) vyjměte 2 interní pojistky 6,3A. Systemair a.s. str. - 7/
