1 Předstěnová/splachovací technika T6 Příslušenství pro odvodnění T6

2 Speciální příslušenství pro odvodnění v předstěnové konstrukci pro rozšíření nebo zjednodušení aplikací jako např. řadová montáž WC, rekonstrukce, doplnění nosičů armatur atd. Všechny údaje v milimetrech. Dlouhodobá záruka dokoupení náhradních dílů. 510

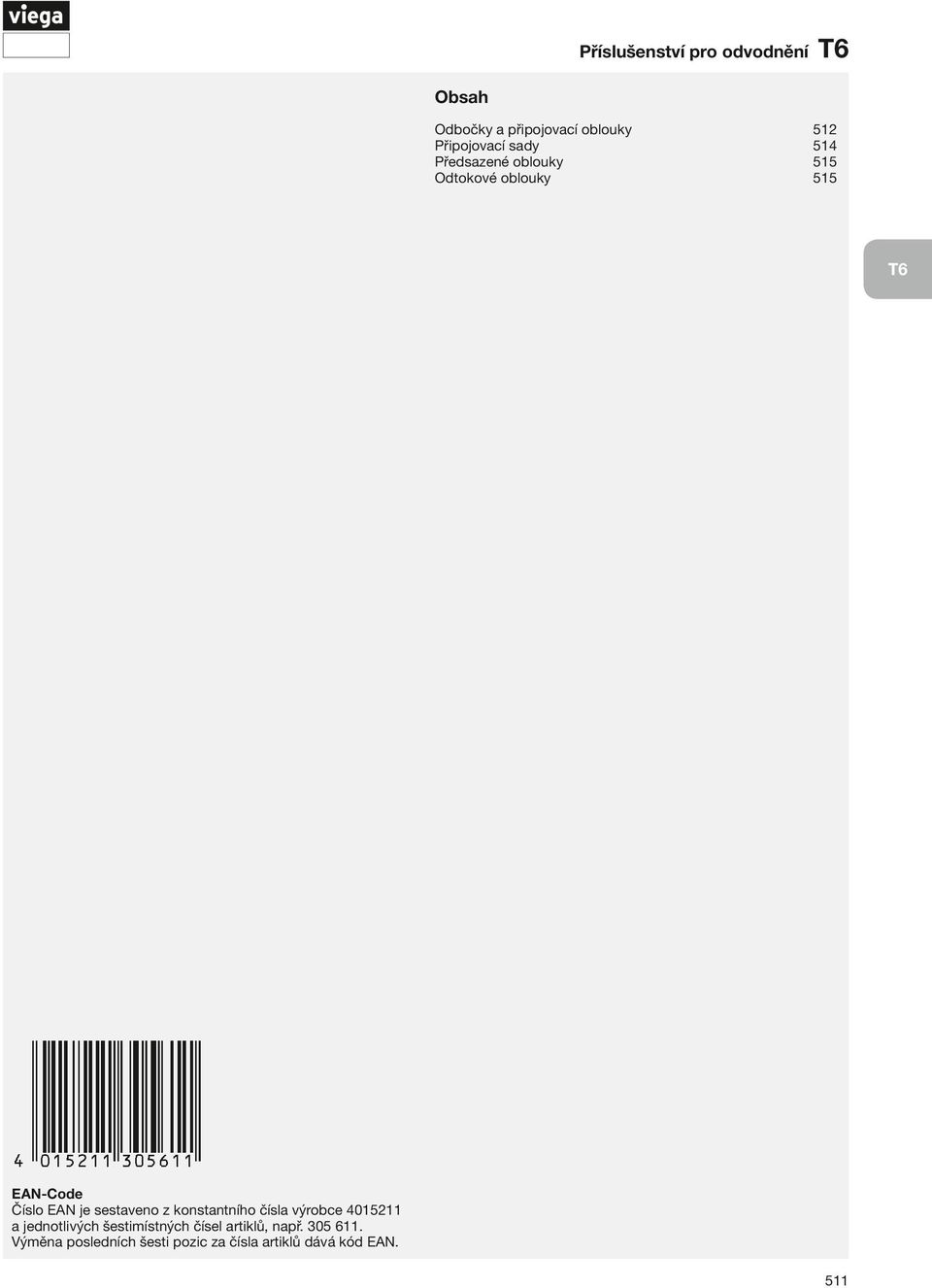

3 Příslušenství pro odvodnění T6 Obsah Odbočky a připojovací oblouky 512 Připojovací sady 514 Předsazené oblouky 515 Odtokové oblouky 515 T6 EAN-Code Číslo EAN je sestaveno z konstantního čísla výrobce a jednotlivých šestimístných čísel artiklů, např Výměna posledních šesti pozic za čísla artiklů dává kód EAN. 511

4 Odbočky a připojovací oblouky Odbočka pro následující produkty a použití: řadová montáž WC výškově redukovaná připojovací oblouk WC s drážkou k upevnění do předstěnové svorky WC, těsnění model 8092 DN1 DN2 DN3 bal artikl Odbočka pro následující produkty a použití: řadová montáž WC, řadová montáž umyvadel výškově redukovaná připojovací oblouk WC s drážkou k upevnění do předstěnové svorky WC, těsnění model 8093 DN1 DN2 DN3 bal artikl Připojovací kus pro následující produkty a použití: vodorovný přípoj z WC-prvku, sváření s PE-trubkou, zastrčení do jiné odtokové trubky WC-připojovací trubka s drážkou k upevnění do WC-předstěnové svorky, těsnění model 8091 D = délka DN1 DN2 D bal artikl Připojovací oblouk 90 pro následující produkty a použití: WC, sváření s PE-trubkou, zastrčení do jiné odtokové trubky drážka k upevnění do předstěnové svorky WC, těsnění model 3816 d1 d2 D1 D D1 = délka D2 = délka 512

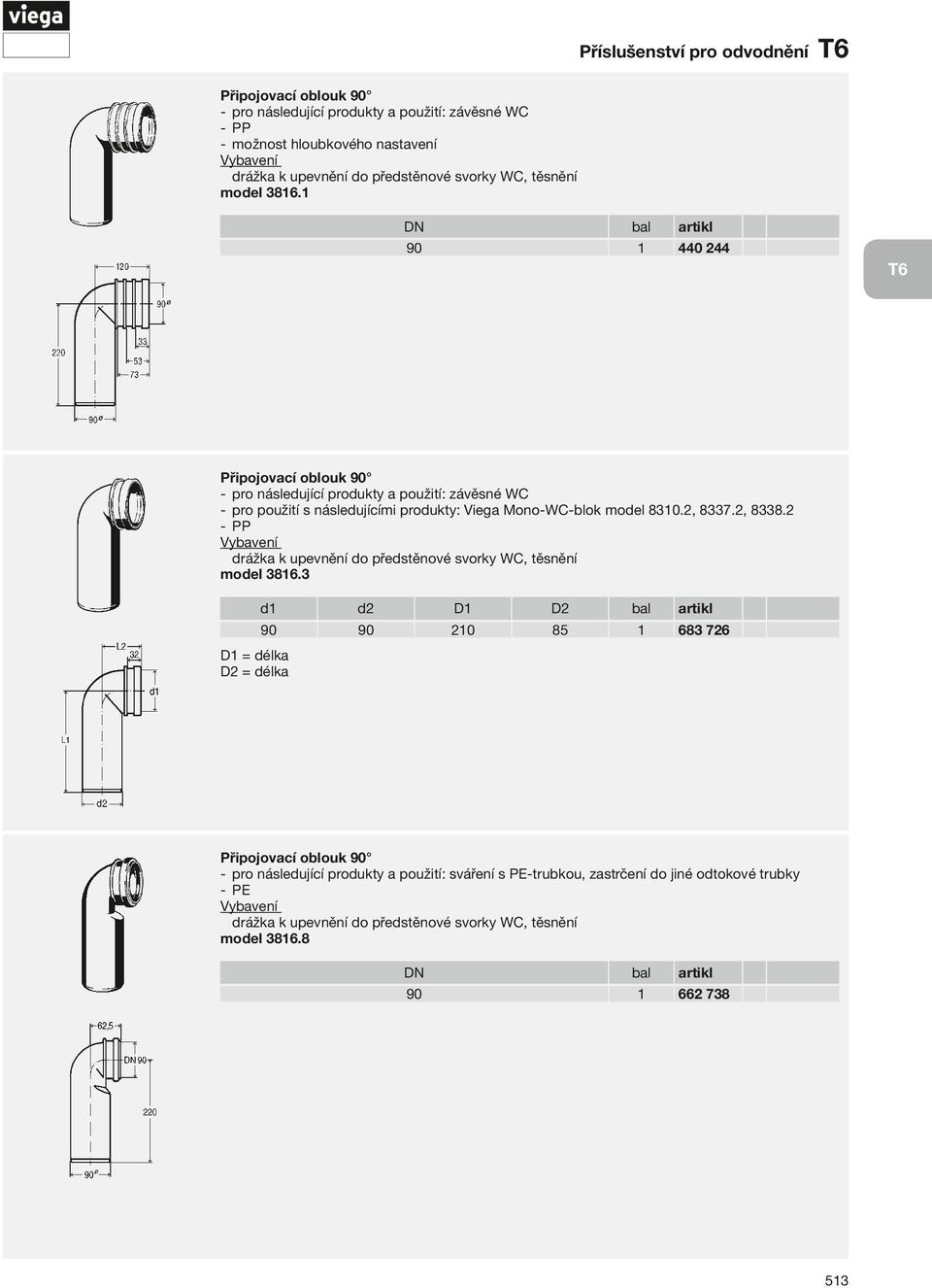

5 Příslušenství pro odvodnění T6 Připojovací oblouk 90 pro následující produkty a použití: závěsné WC možnost hloubkového nastavení drážka k upevnění do předstěnové svorky WC, těsnění model T6 Připojovací oblouk 90 pro následující produkty a použití: závěsné WC pro použití s následujícími produkty: Viega Mono- WC-blok model , , drážka k upevnění do předstěnové svorky WC, těsnění model D1 = délka D2 = délka d1 d2 D1 D2 bal artikl Připojovací oblouk 90 pro následující produkty a použití: sváření s PE-trubkou, zastrčení do jiné odtokové trubky PE drážka k upevnění do předstěnové svorky WC, těsnění model

6 Redukční kus pro následující produkty a použití: odtokový oblouk DN90 těsnění model DN1 DN2 bal artikl Připojovací sady Připojovací sada pro následující produkty a použití: závěsné WC spoj splachovací trubky s přípojnou trubkou 45x230 mm, připojovací hrdlo WC s chlopňovým těsněním, montážní set (krycí příslušenství bílé) podle DIN 1389 model Připojovací sada pro následující produkty a použití: závěsné WC spoj splachovací trubky s přípojnou trubkou 45x400 mm, připojovací trubka WC s chlopňovým těsněním, montážní set (krycí příslušenství bílé) Upozornění Prodlužovací trubka bez spoje splachovací trubky viz skupina T7 model ! model D = délka DN D bal artikl

7 Příslušenství pro odvodnění T6 Připojovací sada pro následující produkty a použití: závěsné WC, výškové vyrovnání až do 25 mm spoj splachovací trubky s přípojnou trubkou, připojovací hrdlo WC s chlopňovým těsněním, závitové tyče Upozornění Bez záruky; může vést k redukovanému, nenormalizovanému splachovacímu a odtokovému výkonu! model T6 Předsazené oblouky Předsazený oblouk 90 pro následující produkty a použití: předsazení trubky během výstavby podlahy, všechny materiály trubek na odpadní vodu nelze použít pro: keramika WC 4,5 l chlopňové těsnění, profilové těsnění model DN předsazení bal artikl Odtokové oblouky Odtokový oblouk 90 pro následující produkty a použití: zabudování umyvadlového modulu nebo Viega Eco Plus-umyvadlového modulu při hloubce hrázděné stěny 75 mm hloubkově redukovaný drážka k upevnění do předstěnové svorky umyvadla model /

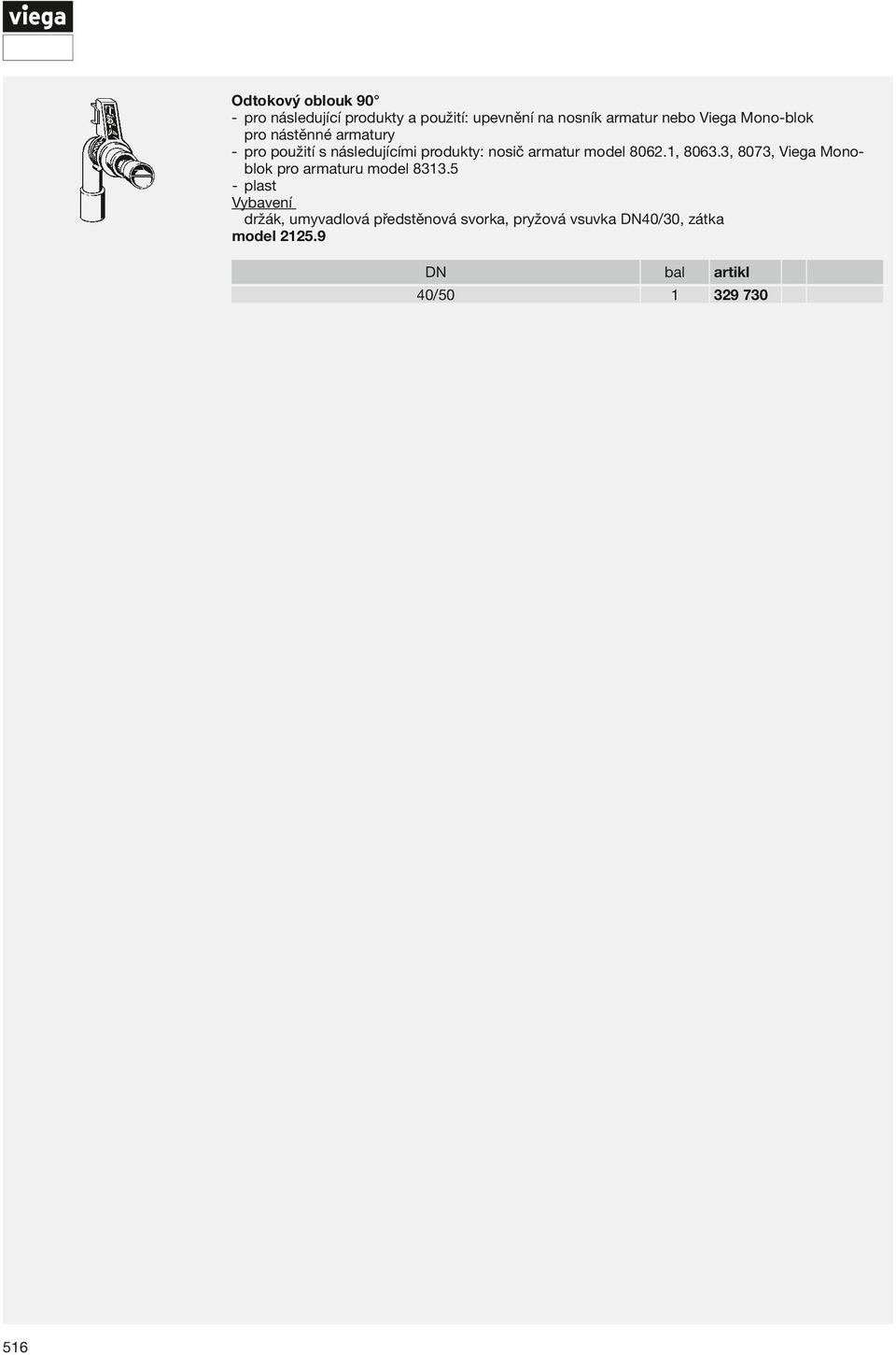

8 Odtokový oblouk 90 pro následující produkty a použití: upevnění na nosník armatur nebo Viega Mono-blok pro nástěnné armatury pro použití s následujícími produkty: nosič armatur model , , 8073, Viega Mono- blok pro armaturu model držák, umyvadlová předstěnová svorka, pryžová vsuvka DN40/30, zátka model /
