Předstěnová/splachovací technika. T4 Viega Mono

Transkript

1 Předstěnová/splachovací technika T4 Viega Mono T4

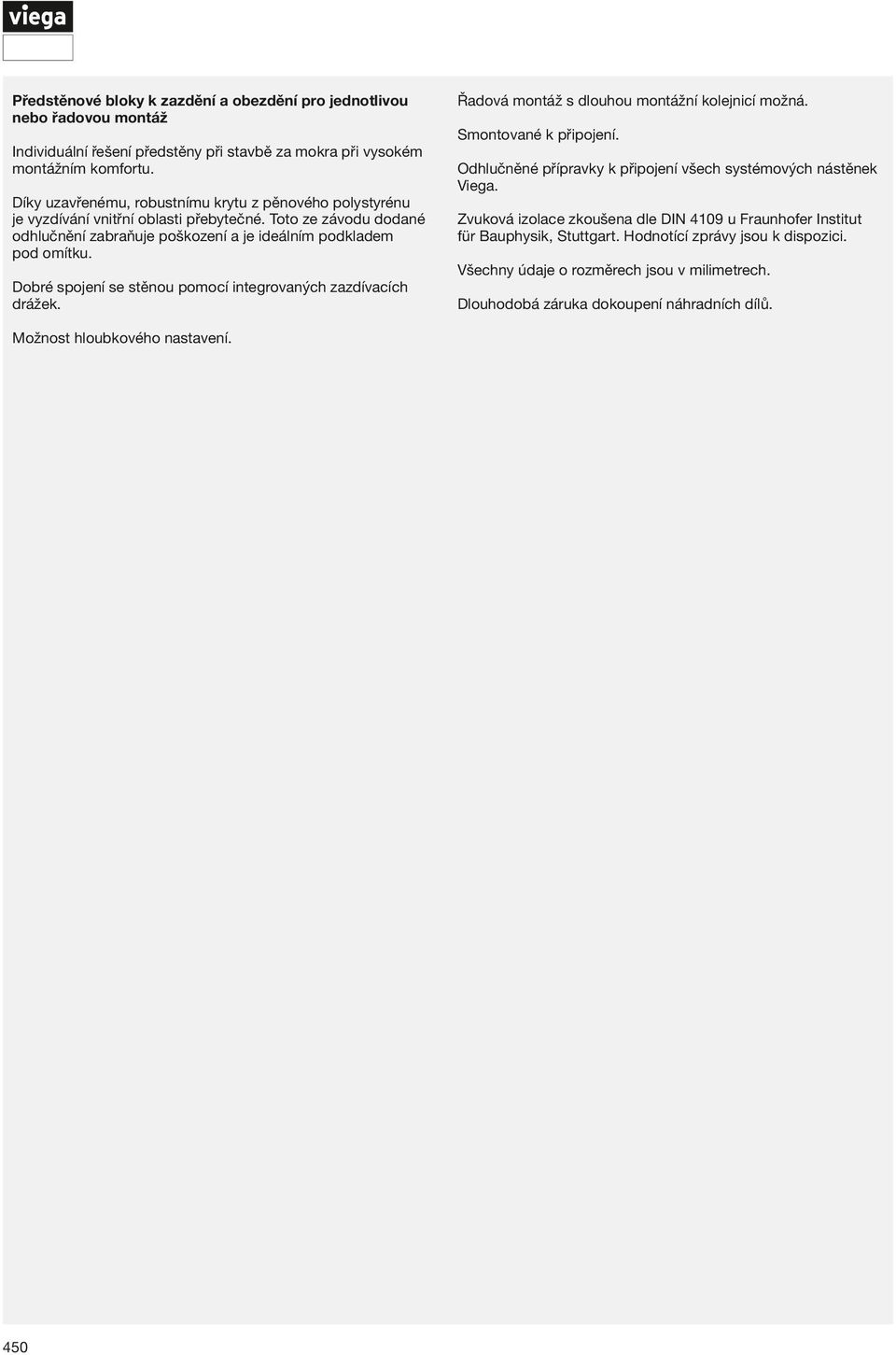

2 Předstěnové bloky k zazdění a obezdění pro jednotlivou nebo řadovou montáž Individuální řešení předstěny při stavbě za mokra při vysokém montážním komfortu. Díky uzavřenému, robustnímu krytu z pěnového polystyrénu je vyzdívání vnitřní oblasti přebytečné. Toto ze závodu dodané odhlučnění zabraňuje poškození a je ideálním podkladem pod omítku. Dobré spojení se stěnou pomocí integrovaných zazdívacích drážek. Řadová montáž s dlouhou montážní kolejnicí možná. Smontované k připojení. Odhlučněné přípravky k připojení všech systémových nástěnek Viega. Zvuková izolace zkoušena dle DIN 4109 u Fraunhofer Institut für Bauphysik, Stuttgart. Hodnotící zprávy jsou k dispozici. Všechny údaje o rozměrech jsou v milimetrech. Dlouhodobá záruka dokoupení náhradních dílů. Možnost hloubkového nastavení. 450

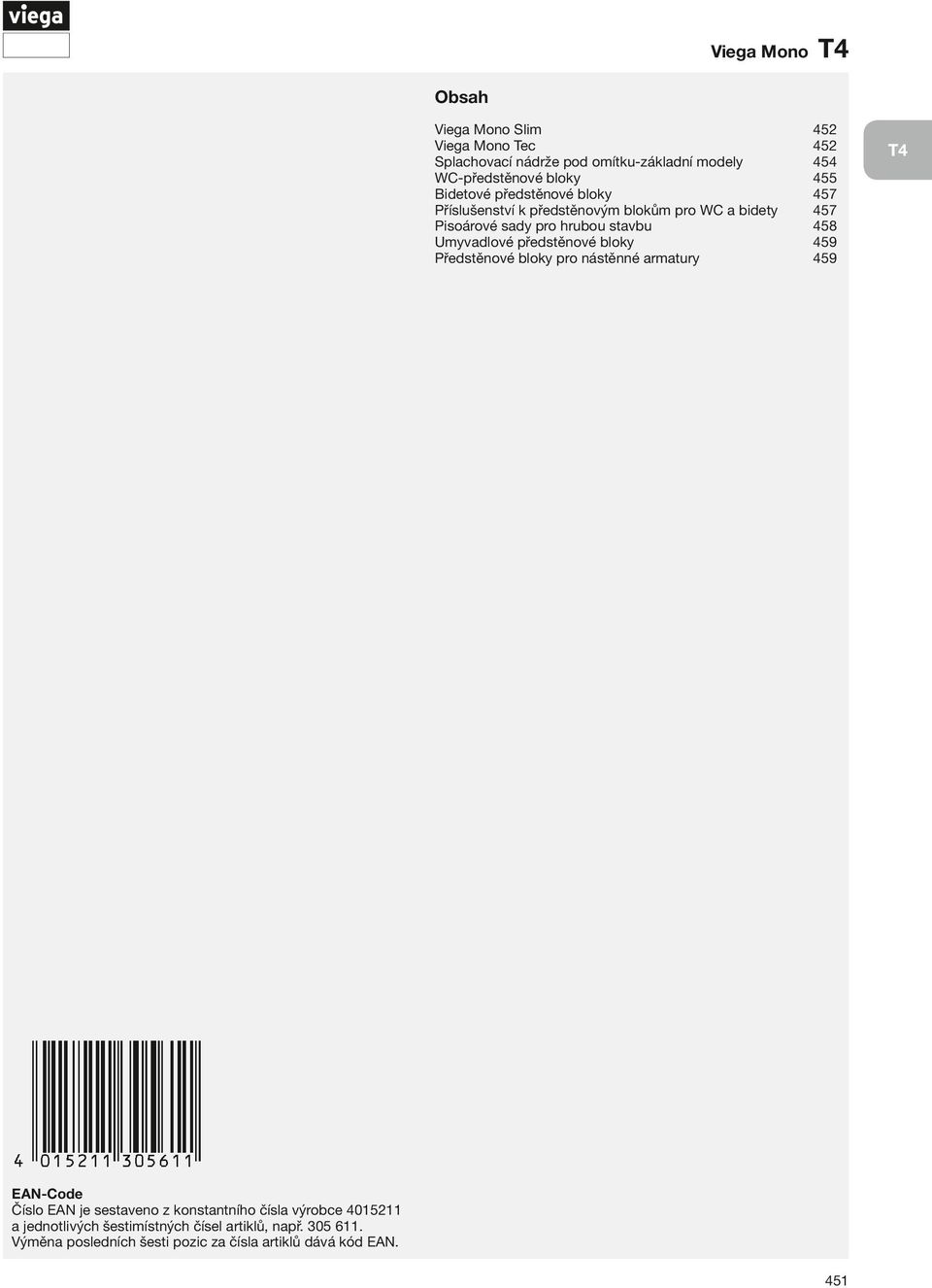

3 Viega Mono T4 Obsah Viega Mono Slim 452 Viega Mono Tec 452 Splachovací nádrže pod omítku-základní modely 454 WC-předstěnové bloky 455 Bidetové předstěnové bloky 457 Příslušenství k předstěnovým blokům pro WC a bidety 457 Pisoárové sady pro hrubou stavbu 458 Umyvadlové předstěnové bloky 459 Předstěnové bloky pro nástěnné armatury 459 T4 EAN-Code Číslo EAN je sestaveno z konstantního čísla výrobce a jednotlivých šestimístných čísel artiklů, např Výměna posledních šesti pozic za čísla artiklů dává kód EAN. 451

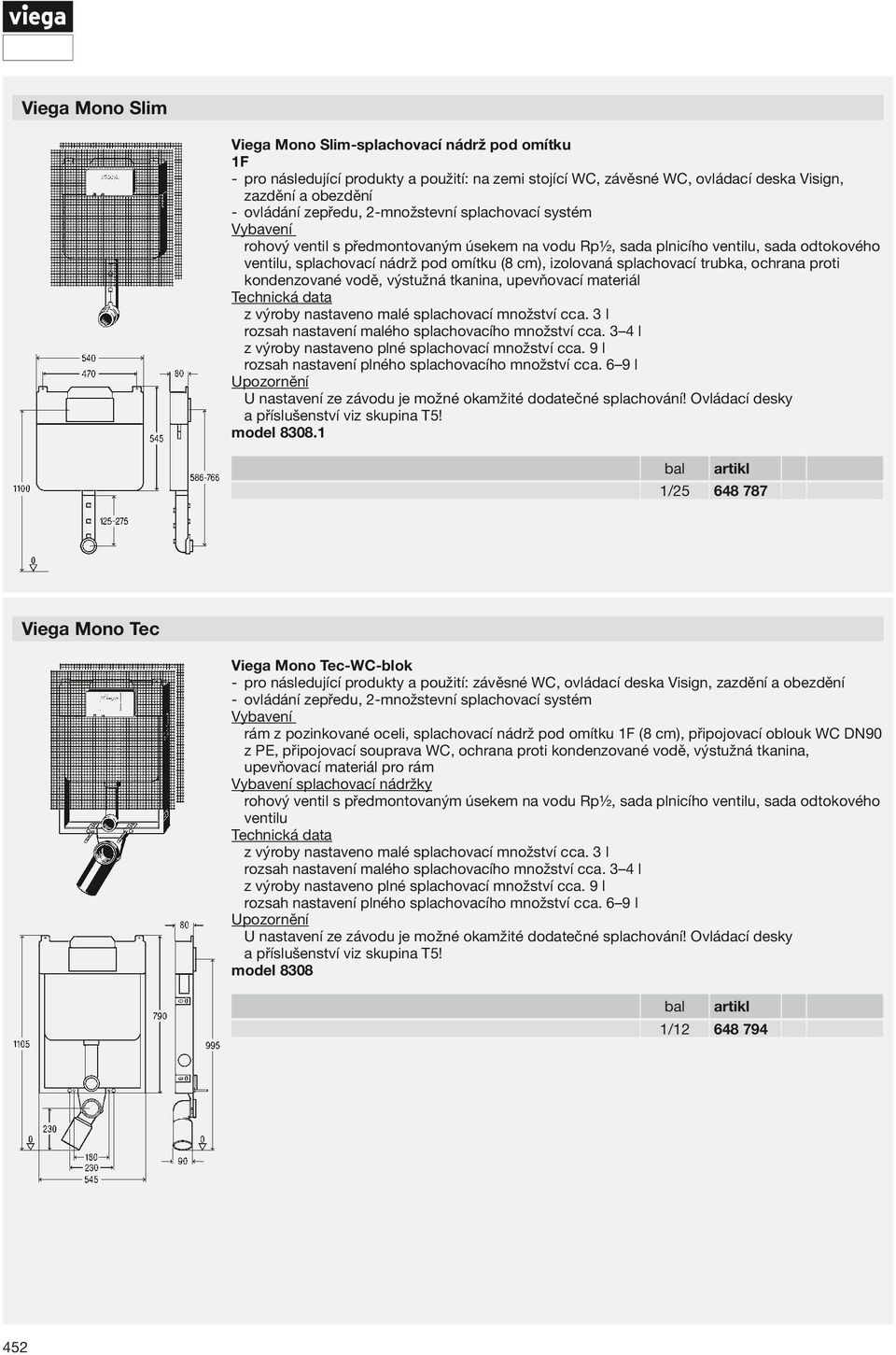

4 Viega Mono Slim Viega Mono Slim- splachovací nádrž pod omítku 1F pro následující produkty a použití: na zemi stojící WC, závěsné WC, ovládací deska Visign, zazdění a obezdění ovládání zepředu, 2-množstevní splachovací systém ventilu, splachovací nádrž pod omítku (8 cm), izolovaná splachovací trubka, ochrana proti kondenzované vodě, výstužná tkanina, upevňovací materiál z výroby nastaveno plné splachovací množství cca. 9 l model / Viega Mono Tec Viega Mono Tec- WC-blok pro následující produkty a použití: závěsné WC, ovládací deska Visign, zazdění a obezdění ovládání zepředu, 2-množstevní splachovací systém rám z pozinkované oceli, splachovací nádrž pod omítku 1F (8 cm), připojovací oblouk WC DN90 z PE, připojovací souprava WC, ochrana proti kondenzované vodě, výstužná tkanina, upevňovací materiál pro rám splachovací nádržky ventilu z výroby nastaveno plné splachovací množství cca. 9 l model /

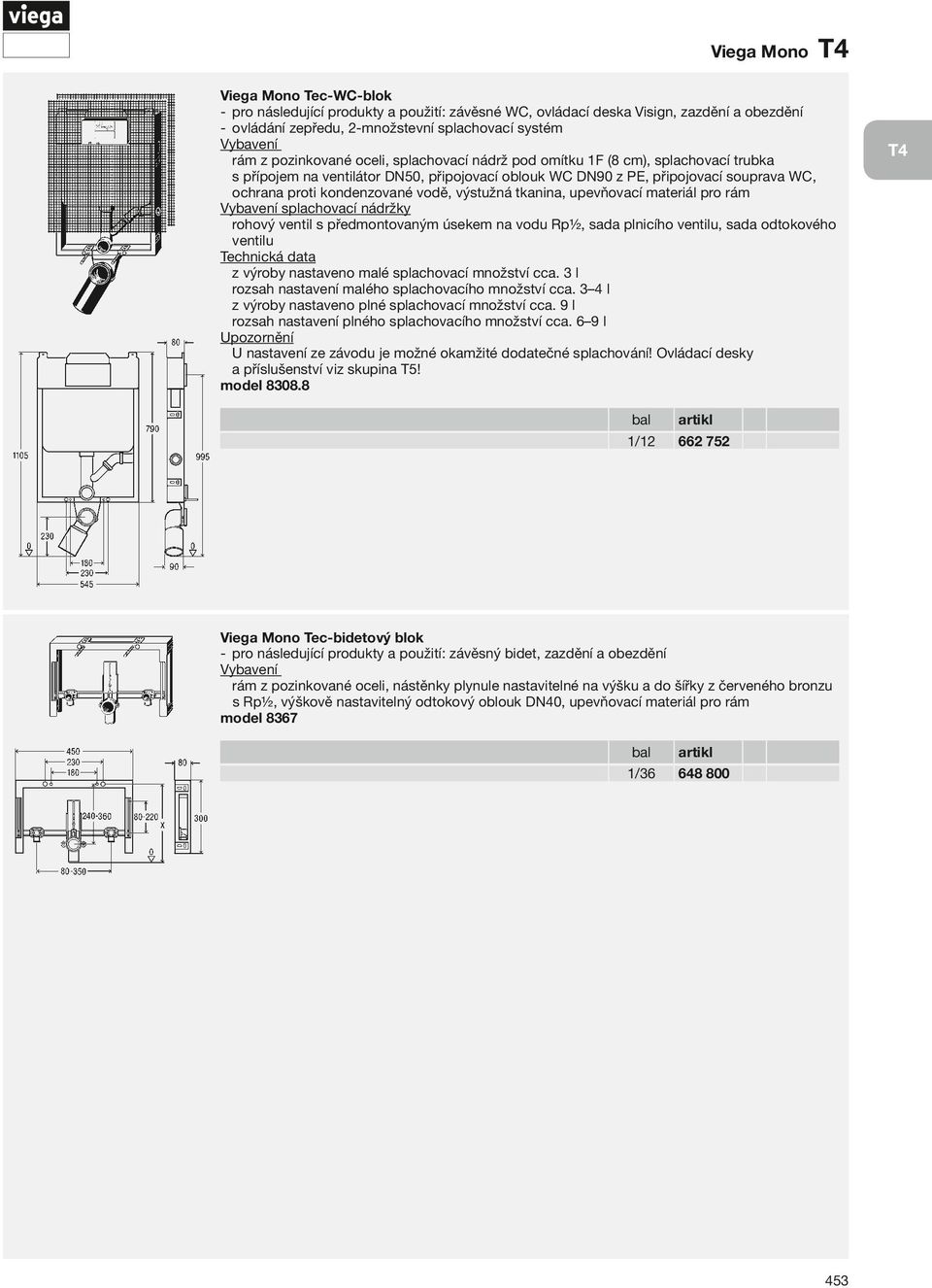

5 Viega Mono T4 Viega Mono Tec- WC-blok pro následující produkty a použití: závěsné WC, ovládací deska Visign, zazdění a obezdění ovládání zepředu, 2-množstevní splachovací systém rám z pozinkované oceli, splachovací nádrž pod omítku 1F (8 cm), splachovací trubka s přípojem na ventilátor DN50, připojovací oblouk WC DN90 z PE, připojovací souprava WC, ochrana proti kondenzované vodě, výstužná tkanina, upevňovací materiál pro rám splachovací nádržky ventilu z výroby nastaveno plné splachovací množství cca. 9 l model T4 1/ Viega Mono Tec- bidetový blok pro následující produkty a použití: závěsný bidet, zazdění a obezdění rám z pozinkované oceli, nástěnky plynule nastavitelné na výšku a do šířky z červeného bronzu s Rp½, výškově nastavitelný odtokový oblouk DN40, upevňovací materiál pro rám model /

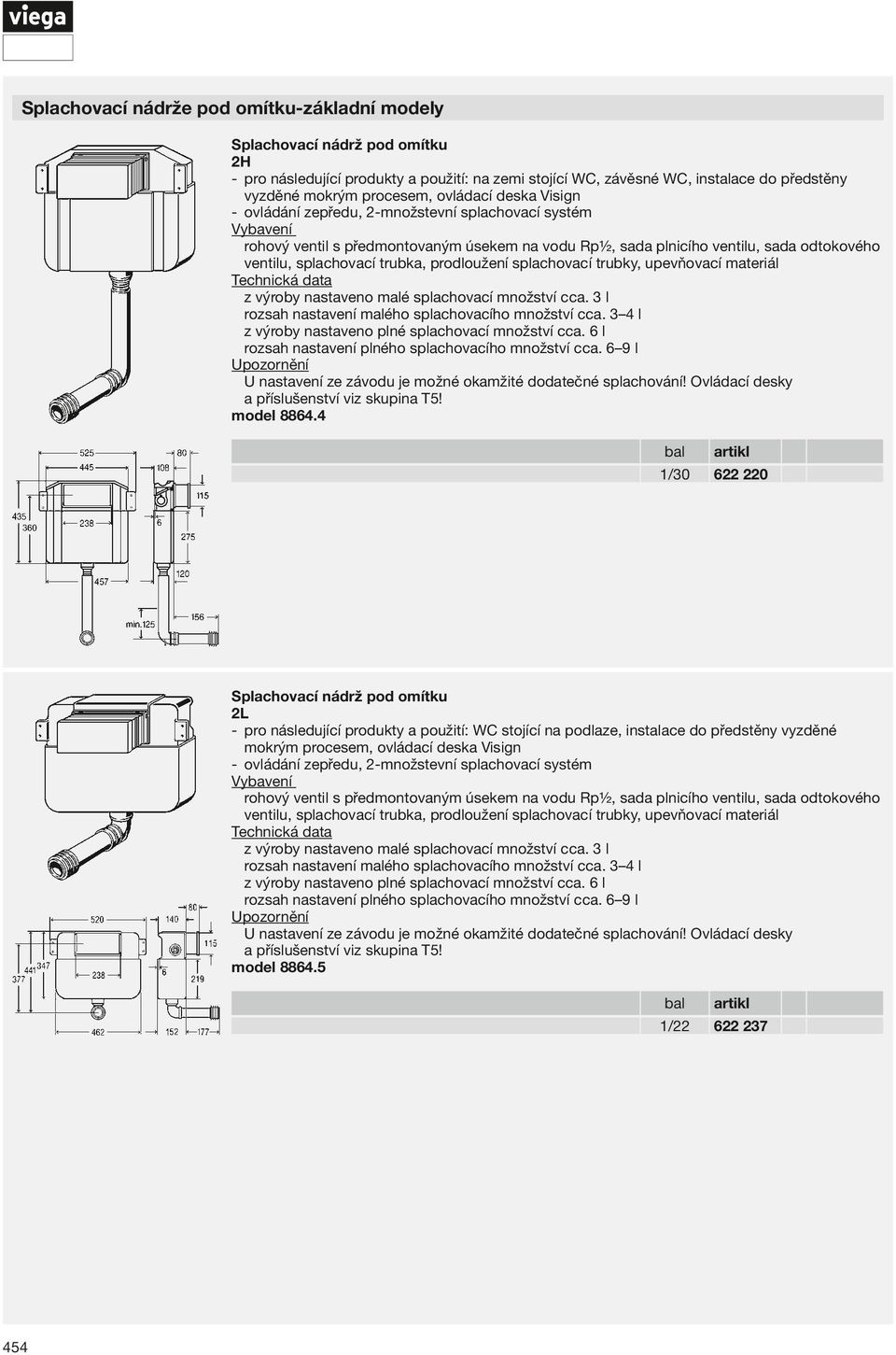

6 Splachovací nádrže pod omítku-základní modely Splachovací nádrž pod omítku 2H pro následující produkty a použití: na zemi stojící WC, závěsné WC, instalace do předstěny vyzděné mokrým procesem, ovládací deska Visign ovládání zepředu, 2-množstevní splachovací systém ventilu, splachovací trubka, prodloužení splachovací trubky, upevňovací materiál z výroby nastaveno plné splachovací množství cca. 6 l model / Splachovací nádrž pod omítku 2L pro následující produkty a použití: WC stojící na podlaze, instalace do předstěny vyzděné mokrým procesem, ovládací deska Visign ovládání zepředu, 2-množstevní splachovací systém ventilu, splachovací trubka, prodloužení splachovací trubky, upevňovací materiál z výroby nastaveno plné splachovací množství cca. 6 l model /

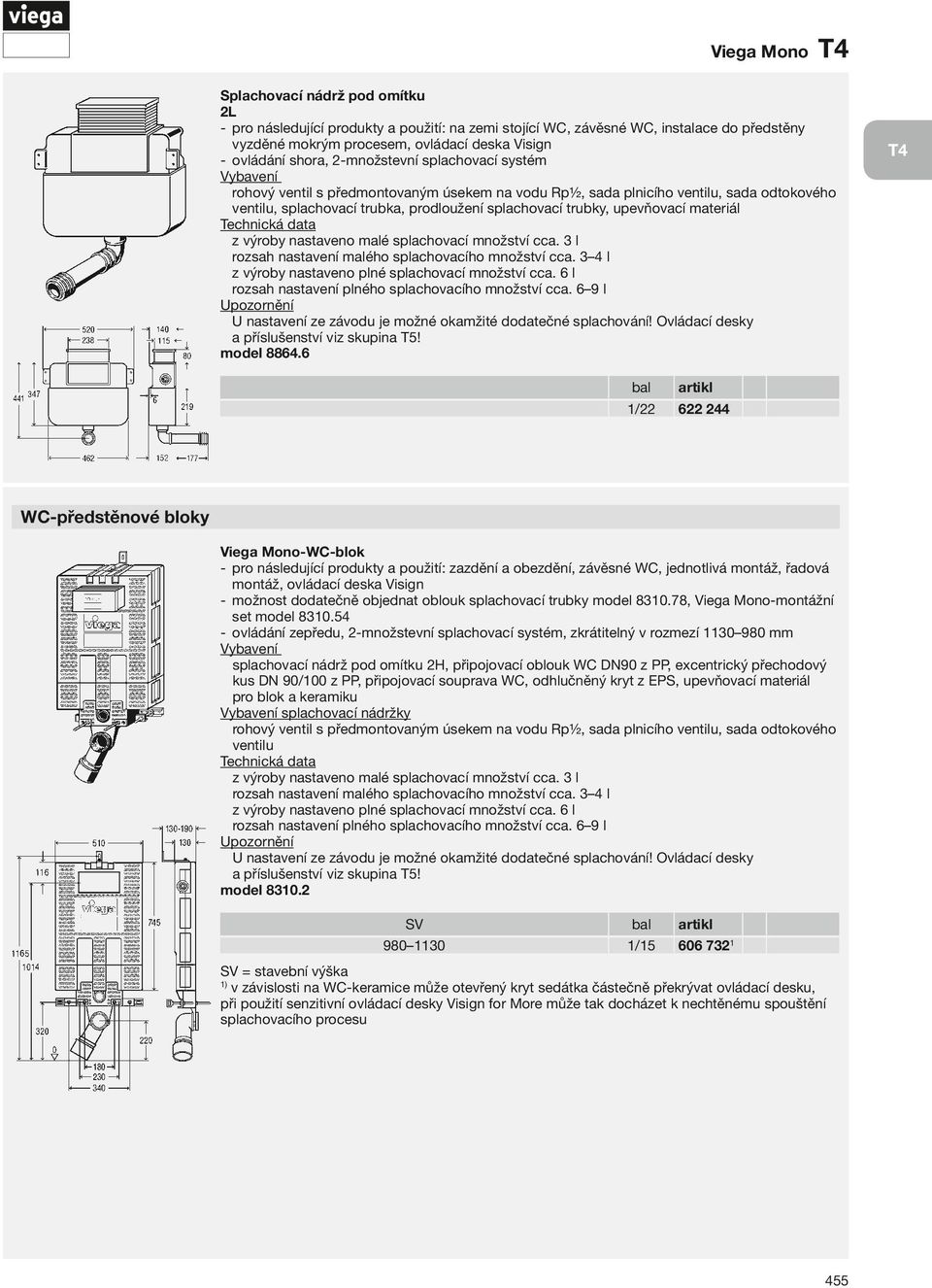

7 Viega Mono T4 Splachovací nádrž pod omítku 2L pro následující produkty a použití: na zemi stojící WC, závěsné WC, instalace do předstěny vyzděné mokrým procesem, ovládací deska Visign ovládání shora, 2-množstevní splachovací systém ventilu, splachovací trubka, prodloužení splachovací trubky, upevňovací materiál z výroby nastaveno plné splachovací množství cca. 6 l model T4 1/ WC-předstěnové bloky Viega Mono- WC-blok pro následující produkty a použití: zazdění a obezdění, závěsné WC, jednotlivá montáž, řadová montáž, ovládací deska Visign možnost dodatečně objednat oblouk splachovací trubky model , Viega Mono- montážní set model ovládání zepředu, 2-množstevní splachovací systém, zkrátitelný v rozmezí mm splachovací nádrž pod omítku 2H, připojovací oblouk WC DN90 z PP, excentrický přechodový kus DN 90/100 z PP, připojovací souprava WC, odhlučněný kryt z EPS, upevňovací materiál pro blok a keramiku splachovací nádržky ventilu z výroby nastaveno plné splachovací množství cca. 6 l model SV / SV = stavební výška 1) v závislosti na WC-keramice může otevřený kryt sedátka částečně překrývat ovládací desku, při použití senzitivní ovládací desky Visign for More může tak docházet k nechtěnému spouštění splachovacího procesu 455

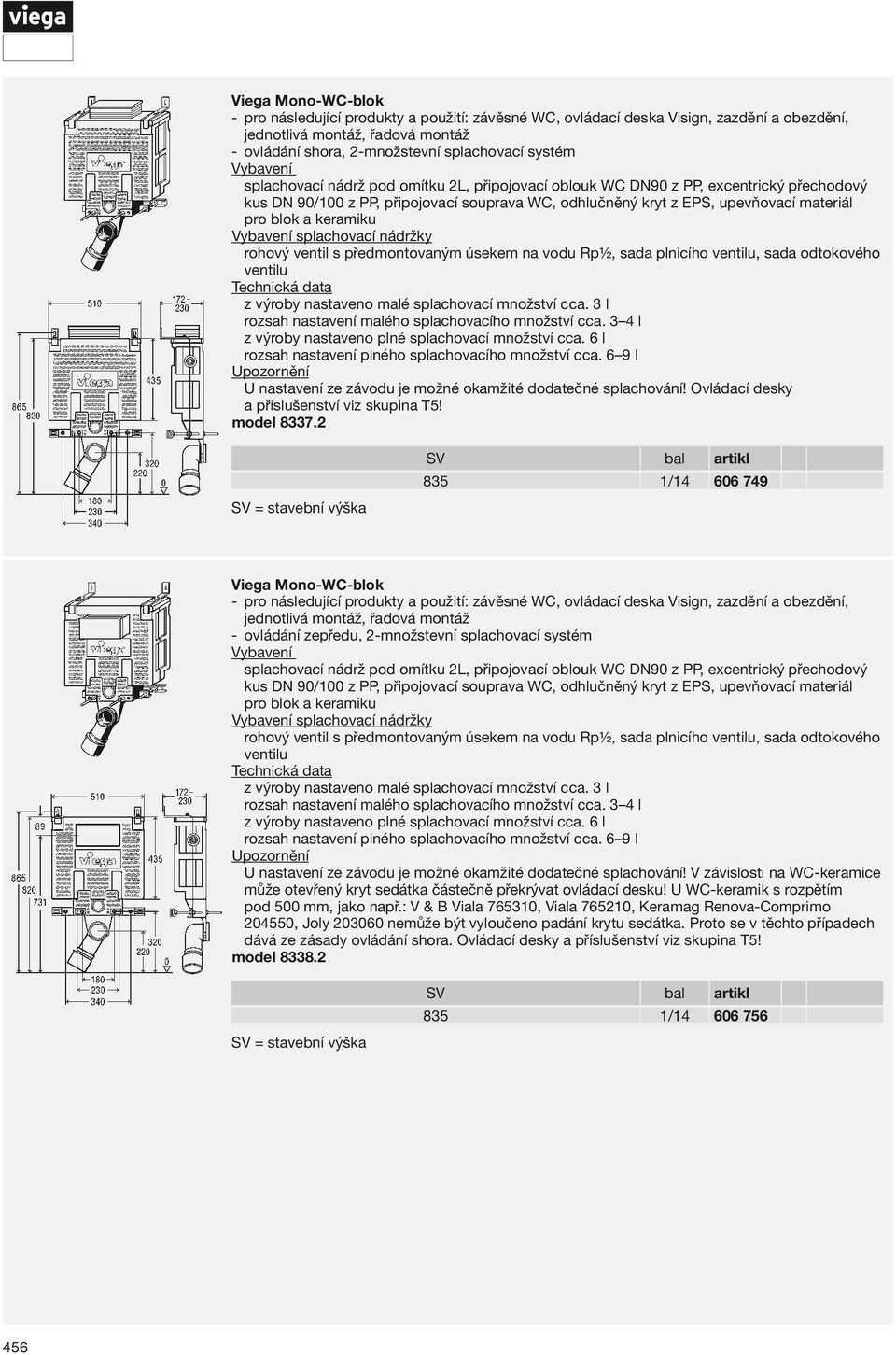

8 Viega Mono- WC-blok pro následující produkty a použití: závěsné WC, ovládací deska Visign, zazdění a obezdění, jednotlivá montáž, řadová montáž ovládání shora, 2-množstevní splachovací systém splachovací nádrž pod omítku 2L, připojovací oblouk WC DN90 z PP, excentrický přechodový kus DN 90/100 z PP, připojovací souprava WC, odhlučněný kryt z EPS, upevňovací materiál pro blok a keramiku splachovací nádržky ventilu z výroby nastaveno plné splachovací množství cca. 6 l model SV = stavební výška SV 835 1/ Viega Mono- WC-blok pro následující produkty a použití: závěsné WC, ovládací deska Visign, zazdění a obezdění, jednotlivá montáž, řadová montáž ovládání zepředu, 2-množstevní splachovací systém splachovací nádrž pod omítku 2L, připojovací oblouk WC DN90 z PP, excentrický přechodový kus DN 90/100 z PP, připojovací souprava WC, odhlučněný kryt z EPS, upevňovací materiál pro blok a keramiku splachovací nádržky ventilu z výroby nastaveno plné splachovací množství cca. 6 l U nastavení ze závodu je možné okamžité dodatečné splachování! V závislosti na WC-keramice může otevřený kryt sedátka částečně překrývat ovládací desku! U WC-keramik s rozpětím pod 500 mm, jako např.: V & B Viala , Viala , Keramag Renova-Comprimo , Joly nemůže být vyloučeno padání krytu sedátka. Proto se v těchto případech dává ze zásady ovládání shora. Ovládací desky model SV = stavební výška SV 835 1/

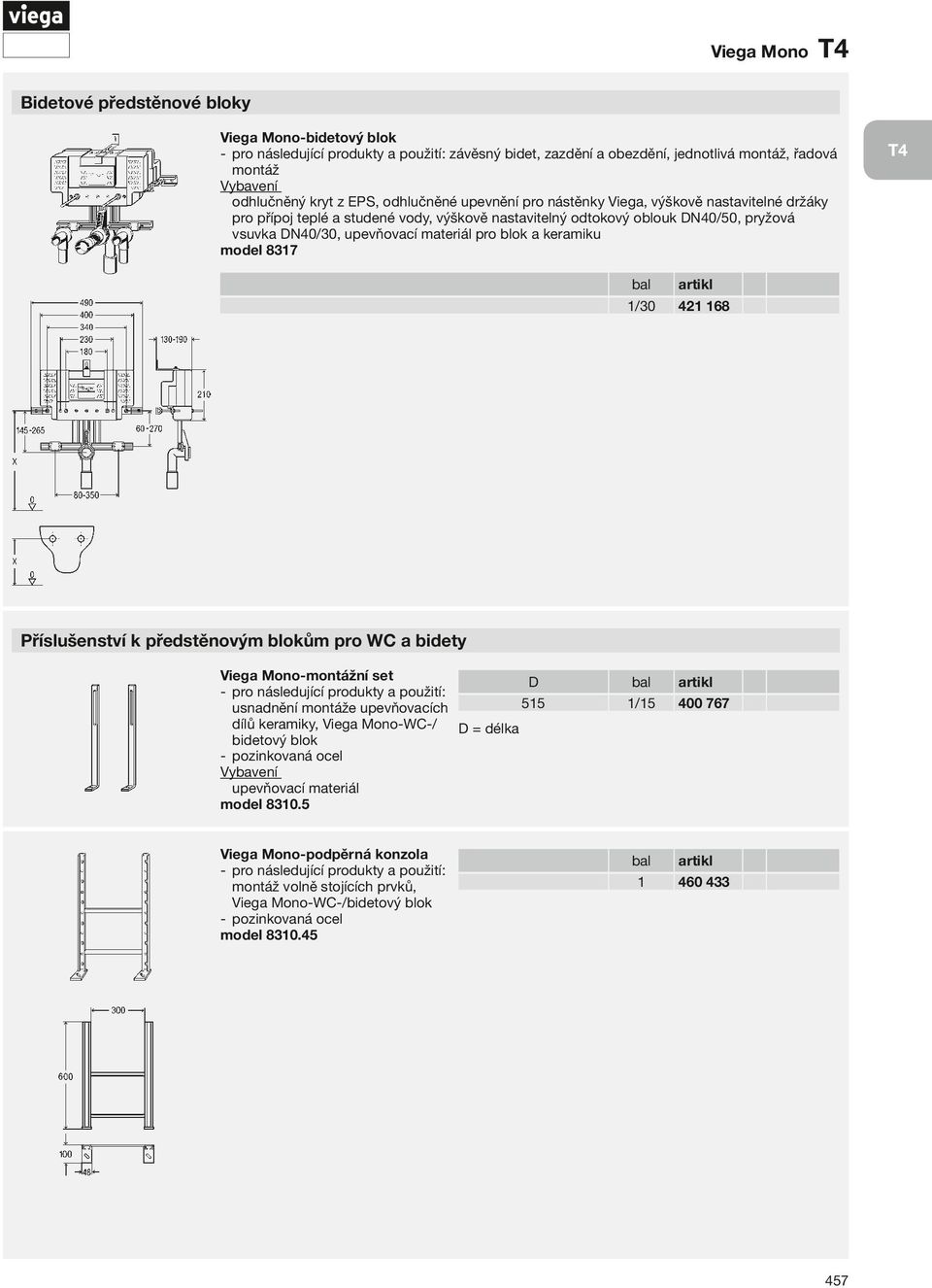

9 Viega Mono T4 Bidetové předstěnové bloky Viega Mono- bidetový blok pro následující produkty a použití: závěsný bidet, zazdění a obezdění, jednotlivá montáž, řadová montáž odhlučněný kryt z EPS, odhlučněné upevnění pro nástěnky Viega, výškově nastavitelné držáky pro přípoj teplé a studené vody, výškově nastavitelný odtokový oblouk DN40/50, pryžová vsuvka DN40/30, upevňovací materiál pro blok a keramiku model 8317 T4 1/ Příslušenství k předstěnovým blokům pro WC a bidety Viega Mono- montážní set pro následující produkty a použití: usnadnění montáže upevňovacích dílů keramiky, Viega Mono-WC-/ bidetový blok pozinkovaná ocel upevňovací materiál model D 515 1/ D = délka Viega Mono- podpěrná konzola pro následující produkty a použití: montáž volně stojících prvků, Viega Mono-WC-/bidetový blok pozinkovaná ocel model

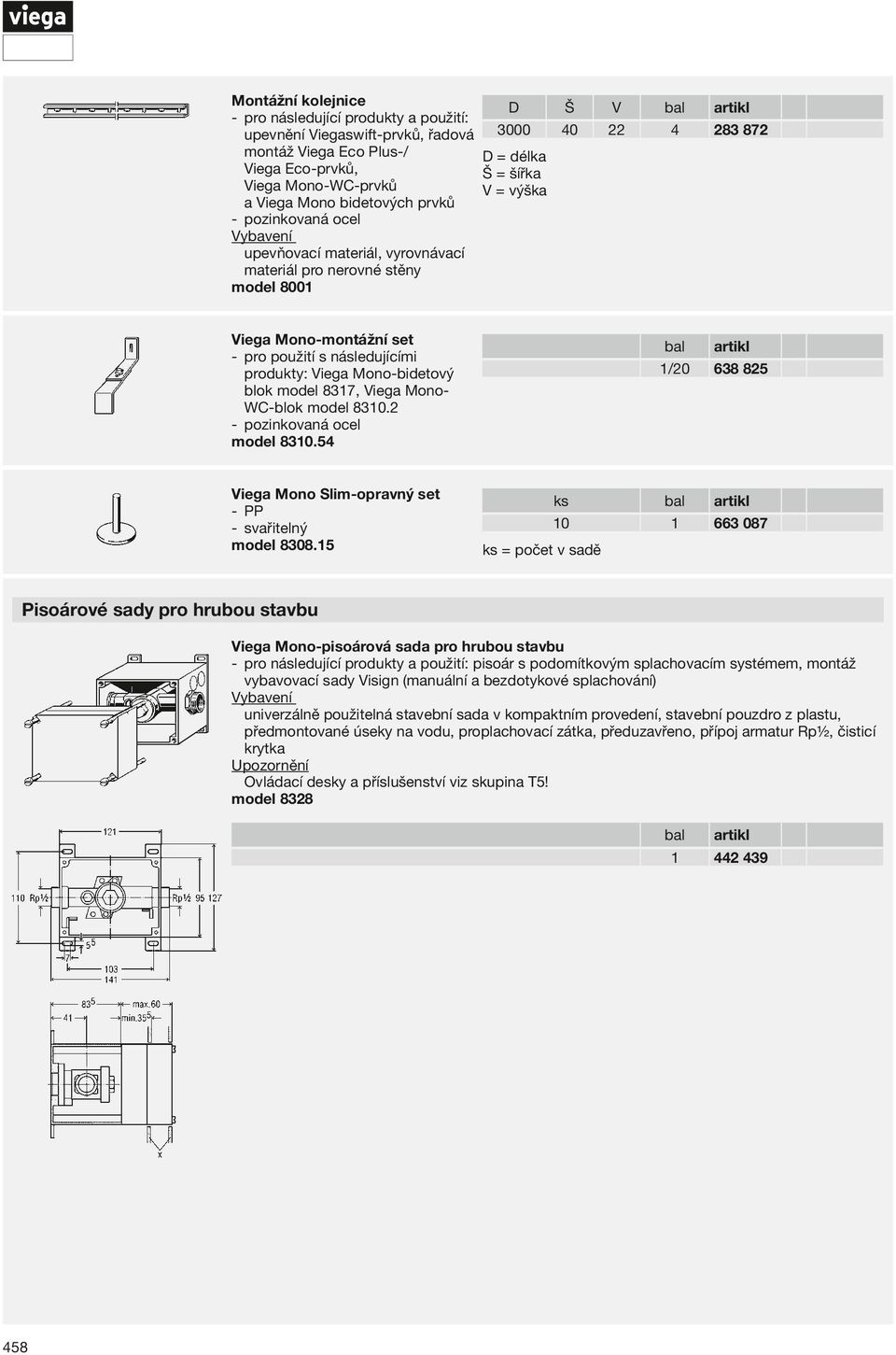

10 Montážní kolejnice pro následující produkty a použití: upevnění Viegaswift-prvků, řadová montáž Viega Eco Plus-/ Viega Eco-prvků, Viega Mono-WC-prvků a Viega Mono bidetových prvků pozinkovaná ocel upevňovací materiál, vyrovnávací materiál pro nerovné stěny model 8001 D Š V D = délka Š = šířka V = výška Viega Mono- montážní set pro použití s následujícími produkty: Viega Mono- bidetový blok model 8317, Viega Mono- WC-blok model pozinkovaná ocel model / Viega Mono Slim- opravný set PP svařitelný model ks ks = počet v sadě Pisoárové sady pro hrubou stavbu Viega Mono- pisoárová sada pro hrubou stavbu pro následující produkty a použití: pisoár s podomítkovým splachovacím systémem, montáž vybavovací sady Visign (manuální a bezdotykové splachování) univerzálně použitelná stavební sada v kompaktním provedení, stavební pouzdro z plastu, předmontované úseky na vodu, proplachovací zátka, předuzavřeno, přípoj armatur Rp½, čisticí krytka Ovládací desky model

11 Viega Mono T4 Umyvadlové předstěnové bloky Viega Mono- umyvadlový blok pro následující produkty a použití: umyvadlo se stojánkovou baterií, zazdění a obezdění odhlučněný kryt z EPS, odtokový oblouk DN40/50, pryžová vsuvka DN40/30, odhlučněné upevnění pro nástěnky Viega, upevňovací materiál pro blok a keramiku model 8313 T4 rozměr / Předstěnové bloky pro nástěnné armatury Viega Mono- blok pro armaturu pro následující produkty a použití: nástěnná armatura, zazdění a obezdění odhlučněný kryt z EPS, odhlučněné upevnění pro nástěnky Viega, upevňovací materiál pro blok a keramiku model rozměr /
