m I VENKOVSKÉHO PROSTREDÍ ˇ BAREVNÁ ŠKÁLA VERZE NÁSTĚNNÝ DRŽÁK SLOUPY PATICE. inoa led

Transkript

1

2

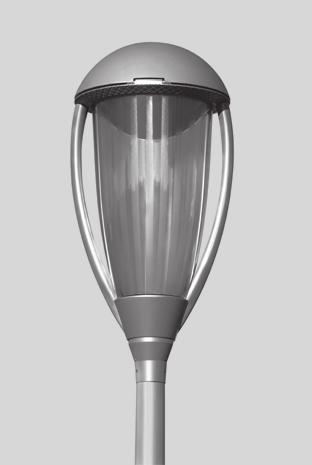

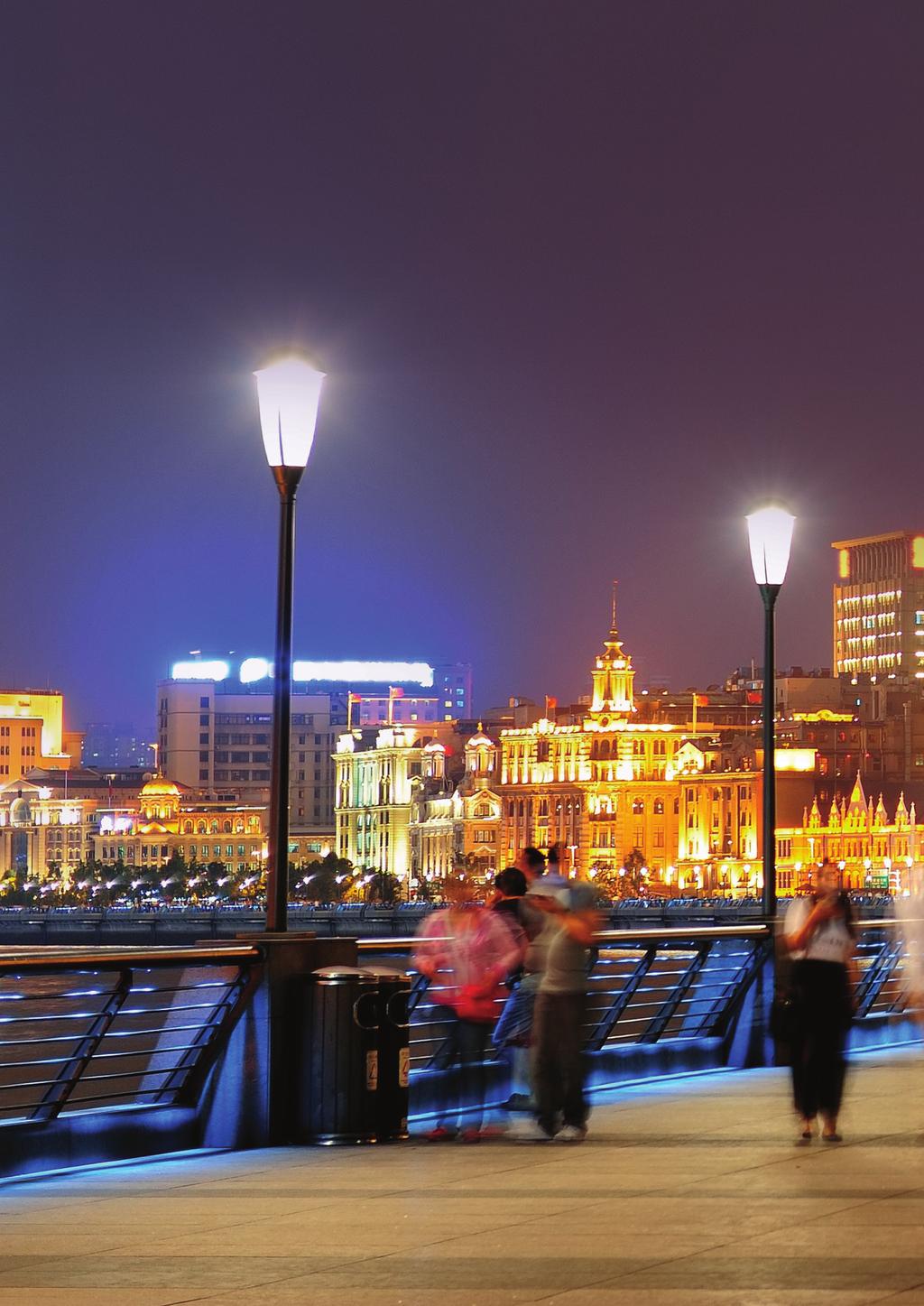

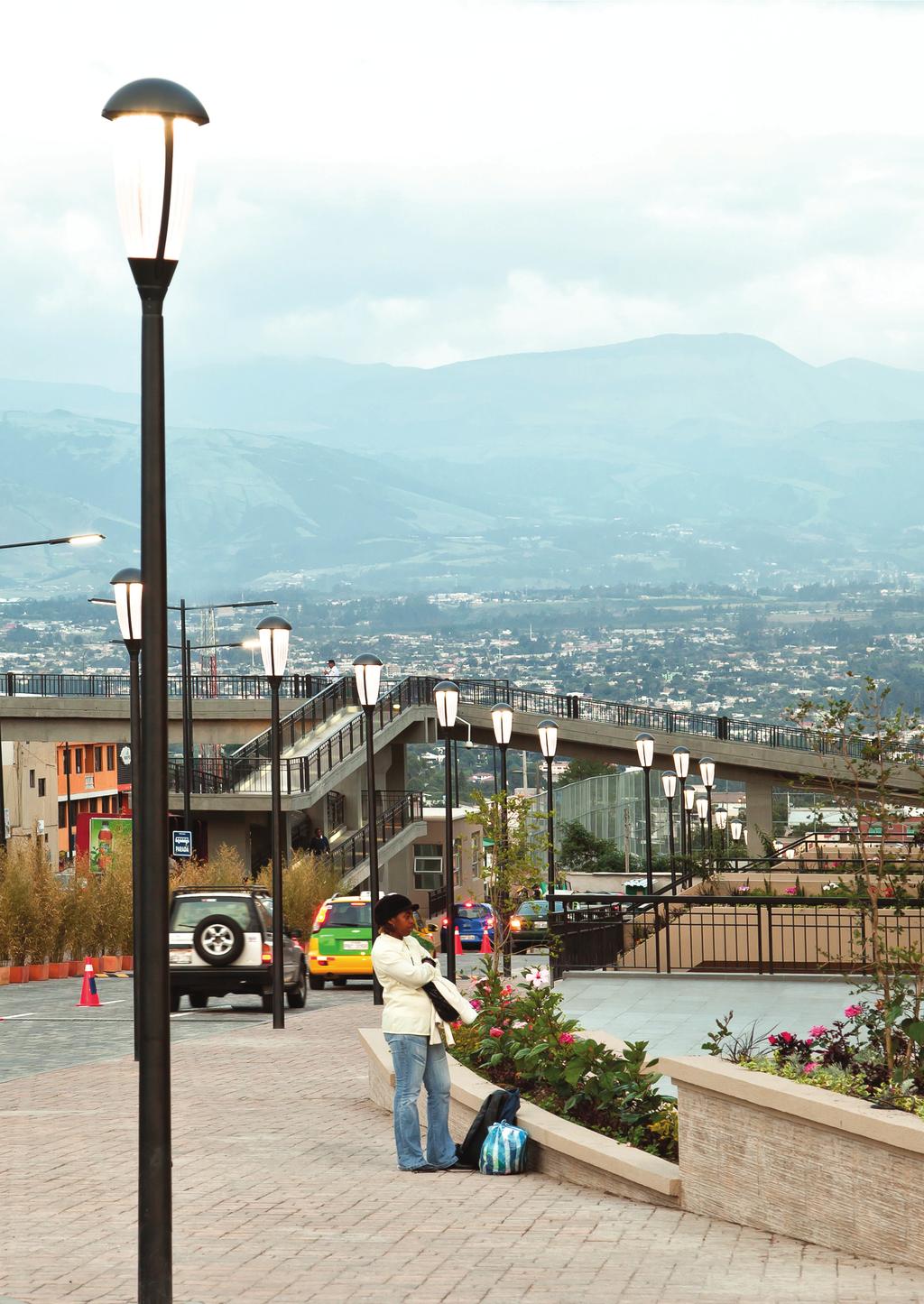

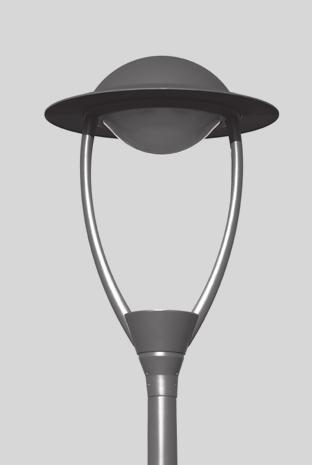

3 m VERZE D0 MĚSTSKÉHO I VENKOVSKÉHO PROSTREDÍ ˇ Inoa LED tvoří kompletní dekorativní osvětlovací systém, který může osvítit jakoukoliv komunikaci: pěší ulice, Difusor SLOUPY Difusor a pruhovaný kryt Difusor a klobouk NÁSTĚNNÝ DRŽÁK postranní uličky, náměstí, promenády, parky atd. Inoa splňuje světelné požadavky jak městského, tak venkovského prostředí. Může být instalována na tři různé typy osvětlovacích sloupů a nebo na nástěnný držák z hliníku. BAREVNÁ ŠKÁLA Ø Ø Inoa LED nabízí širokou škálu barev až deset odstínů které jí tak umožňují co nejlépe splynout se svým prostředím: - Annapurna (bílá) - Azurite 2 (světle modrá) - Bamemga (červená) - Bronze (bronzová) - Indian brown (hnědá) - Black sanded 200 (černá pískovaná) - Soprano 5 (stříbrná) - Tenor 4 (světle hnědá) - Green sanded 500 (zelená pískovaná) - Violet sanded 2100 (fialová pískovaná) Ø168 Ø193 Ø136 Ø140 Ø160 m[cc] VÁLCOVÝ/KUŽELOVÝ SLOUP m[ga] TVAROVANÝ SLOUP m[gb] TVAROVANÝ SLOUP S VROUBKOVANÝM PRSTENCEM PATICE Další možnosti na vyžádání

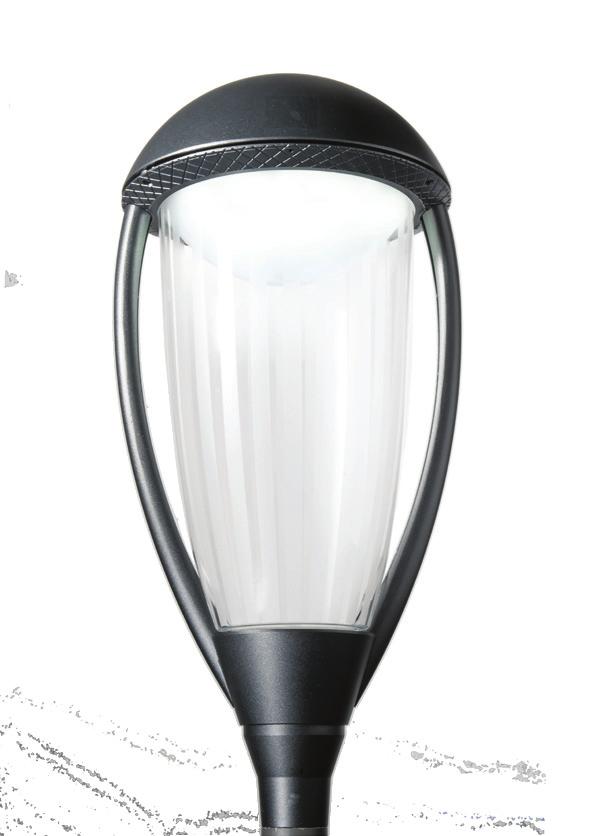

4 VLASTNOSTI SVÍTIDLA Stupeň krytí optické části: Stupeň krytí předřadníkové části: Odolnost proti nárazu: Polykarbonát PMMA Rovné sklo Aerodynamický odpor (CxS): Napájecí napětí: Elektická třída: Hmotnost Malý klobouk: Velký klobouk: Materiál Základna + kryt: Difusor + ochranný kryt: Barva: Design: Michel Tortel IP 66 (*) IP 66 (*) IK 08 (**) IK 05 ( **) IK 08 (**) 0,231 m² 230 V - 50 Hz I nebo II (*) 11,5 kg 15 kg Barevný litý hliník Polykarbonát nebo akryl AKZO černá pískovaná 200 Jakákoliv barva RAL nebo AKZO na vyžádání elegance, POHODLÍ, ATMOSFÉRA A VÝKONNOST Ve srovnání s jinými podobnými svítidly s tradičními zdroji přináší Inoa LED nejen zrakové pohodlí, ale také i značné úspory energetických nákladů. Inoa LED je nabízena v mnoha variantách a zapadne tak do každého prostředí. Pískovaný difusor může být navíc vybaven dodatečným krytem (na přání zákazníka), který je dostupný ve dvou verzích čirý nebo pruhovaný. Tento druhý kryt si pak zajímavě hraje se světlem a odrazy vytvářejí velice poutavé prostředí. Důležitý je v tomto ohledu výběr velikosti klobouku: malý nebo velký. Ať už si však zákazník vybere jakoukoliv možnost, Inoa LED se svou nenápadnou elegancí povznese jakékoliv prostředí. Nabízí několik rozložení světelného toku, aby splnila požadavky na osvětlení parků a náměstí, a stejně tak obytných a městských oblastí. ROZMERY ˇ - MONTÁŽ H1 H2 L 903 mm 533 mm 431 mm L (*) podle IEC - EN (**) podle IEC - EN H1 H2 KLÍCOVÉ ˇ VÝHODY Velké zrakové pohodlí Nízká spotřeba energie Mnoho možností nastavení Zajímavé světelné efekty pomocí optických krytů FutureProof: jednoduchá výměna optické či elektrické části přímo na místě Jednoduchá údržba H Ø1 Ø2 70 mm 60 mm 76 mm H Ø1 Ø2 Inoa LED nabízí montáž nasazením na hlavici o průměru 60 mm a utažení šesti šrouby M6.

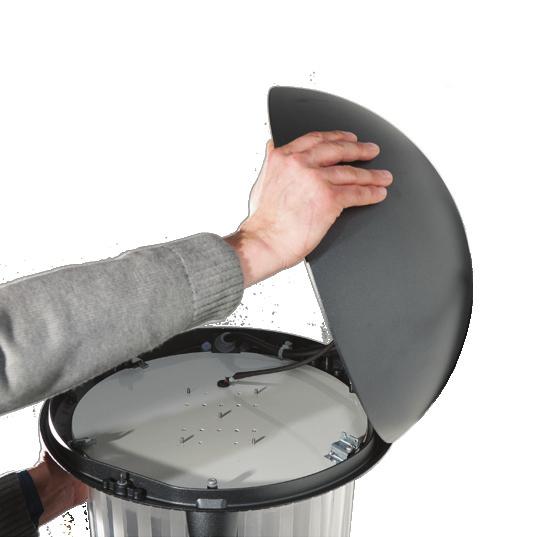

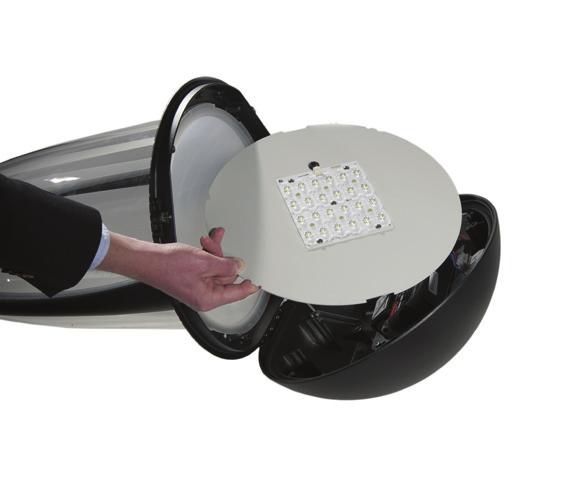

5 LENSOFLEX 2 Svítidlo Inoa LED je vybaveno druhou generací optického systému LensoFlex 2, které bylo speciálně navrženo k použití v místech, kde je klíčová bezpečnost a pohodlí lidí v těchto místech se vyskytujících. Každá LED dioda je vybavena jednou čočkou, která pak tvoří celkové optické vyzařování svítidla. Světelný tok pak záleží na kombinaci počtu LED s proudem jimi procházejícími. ENERGETIKÉ ÚSPORY AŽ 75 % Svítidlo Inoa LED v sobě spojuje ta nejmodernější a nejnovější řešení. Spojením LED technologie, napáječe s CLO (konstantní světelný tok) a stmívání je tedy možné dosáhnout úspor až do výše 75 % oproti svítidlům s tradičními zdroji. futureproof Inoa LED byla navržena tak, aby splňovala koncept FutureProof. To znamená, že jak optická, tak i elektronická část světla může být nahrazena budoucími technologickými novinkami. back light control - OCHRANA PROTI NECHTENÉMU ˇ ZÁRENÍ ˇ Některé varianty Inoa LED je možné vybavit systémem Back Light Control. Na optiku svítidla se umístí mřížka, která tak zamezí nepříjemnému osvětlování okolních budov ze zadní části svítidla. VYSOCE KVALITNÍ RECYKLOVATELNÉ MATERIÁLY Svítidlo Inoa LED je vyrobeno z vysoce kvalitních materiálů. Základna, ramena držáků a vrchní kryt jsou vyrobeny z litého hliníku. Difusory a kryty jsou vyrobeny z polykarbonátu a akrylátu zajišťující tak vysokou ochranu proti nárazu.

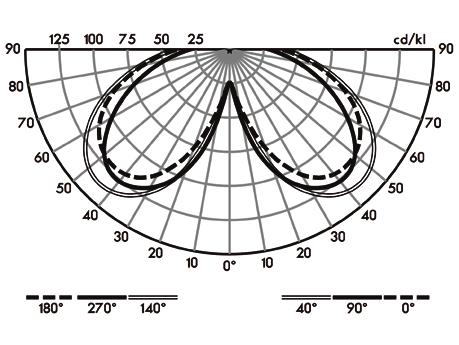

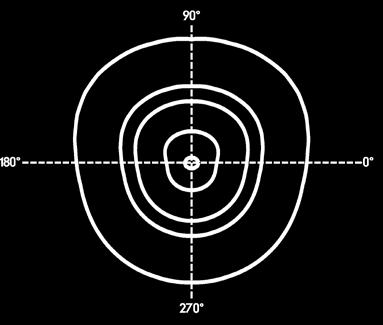

6 FOTOMETRIE Počet LED diod Proud: 350 ma Proud: 500 ma Proud: 700 ma LENSOFLEX 2 Hodnota světelného toku při tq 25 C (**) Teplá bílá (3 000 K) Neutrální bílá (4 000 K) 16 LED 24 LED 32 LED 48 LED po h Nominální světelný tok (lm)* Příkon (W) % Nominální světelný tok (lm)* Příkon (W) Nominální světelný tok (lm)* Příkon (W) % (*) Nominální světelný tok je orientační hodnota světelného toku LED při teplotě 25 C dle údaje výrobce. Skutečný světelný tok svítidla závisí na okolníh podmínkách (např. teplota a znečištění) a účinnosti optiky svítidla. Nominální světelný tok se odvíjí od typu použitých LED a může se měnit s neustálým vývojem LED technologií. Pro více informací navštivte prosím naše webové stránky. (**) podle IEC - EN ROZLOŽENÍ SVETLA ˇ LED optic Městské ulice Optika městská cesta: rozložení světla se dokonale hodí do obytných oblastí, ulic a uliček LED optic Náměstí Optika 5068 symetrická - náměstí: rozložení světla je určeno pro ovětlení náměstí, parkovišť, veřejných prostor atd. LED optic Ulice Optika 5068 asymetriká - ulice: vyzařovací vlastnosti optimální pro osvětlení úzkých ulic.

7 CHYTRÉ OSVETLENÍ ˇ Svítidlo Inoa LED lze vybavit inteligentním systémem řízení osvětlení Owlet, které může pracovat samostatně, v autonomní či online síti. Nabízíme komplexní řešení od malých oblastí po velká města a jsme tak schopni splnit Vaše požadavky a cíle z hlediska úspor. Díky stmívací funkci, možnostem light-on-demand (adaptabilní svícení) a obousměrné komunikaci Vám Owlet umožňuje dosáhnout velké úspory za energii. Osvětlovat pouze tehdy a tam, kde je to nutné a optimalizovat náklady za provoz a řízení osvětlovací soustavy. Použitím systému Owlet tak naleznete nejefektivnější řešení dohledu, měření a ovládání osvětlovací soustavy. FOTOBUŇKA (AUTONOMNÍ SÍŤ) DETEKTOR POHYBU (AUTONOMNÍ SÍŤ) SYSTÉM VZDÁLENÉHO ŘÍZENÍ (ONLINE SÍŤ) Řídící jednotka

8 Copyright Schréder S.A Executive Publisher: Marie-Gabrielle Kokken - L.a.W. S.A. - rue de Mons 3 - B-4000 Liège (Belgium) - The information, descriptions and illustrations herein are of only an indicative nature. Due to advanced developments, we may be required to alter the characteristics of our products without notice. As these may present different characteristics according to the requirements of individual countries, we invite you to consult us. INOALED-GRP0050-EN-GRP
