1 AREA PORTFOLIO OMNIflood Design: ÅF Lighting Univerzální osvětlení všech druhů veřejných a specializovaných prostranství Díky estetickému designu v kombinaci s širokou škálou velikostí, optických možností a způsobů uchycení, je OMNIflood velmi univerzální a tudíž skvělou volbou pro osvětlení rekreačních sportovních areálů, průmyslových ploch, kampusů, obchodních areálů, fasád budov a billboardů. OMNIflood je ideálním nástrojem, který může nahradit celou řadu světlometů vybavených tradičními výbojkami od 50 do 400 W. IP 66 IK 10 10kV STADIONY SKLADY PRŮMYSLOVÉ HALY PARKOVIŠTĚ NÁDRAŽÍ NEBO STANICE METRA MĚSTSKÉ SILNIČNÍ KOMUNIKACE ÚZKÉ CESTY FASÁDY MOSTY TUNELY A PODJEZDY

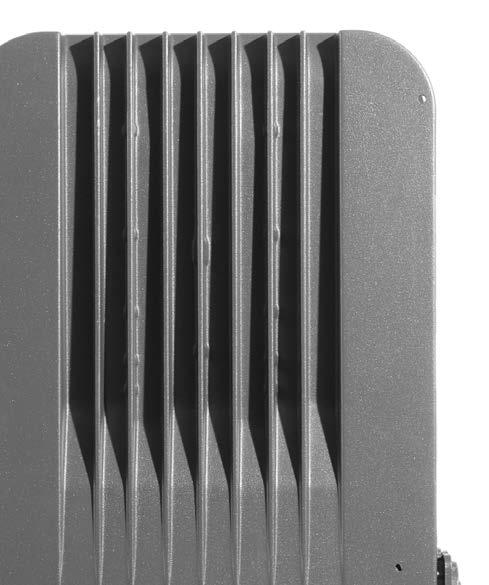

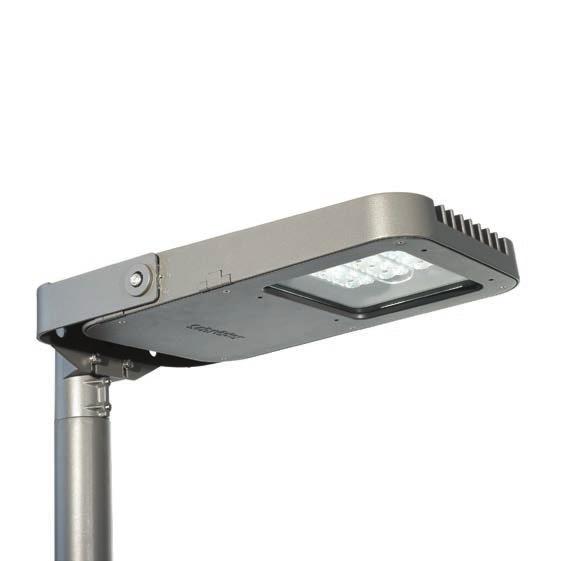

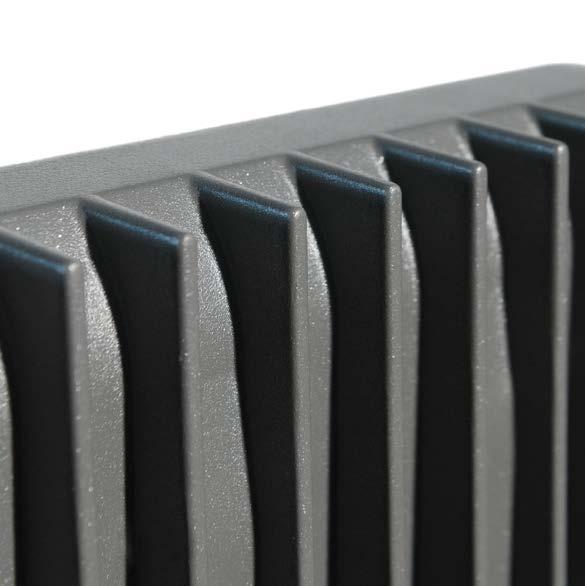

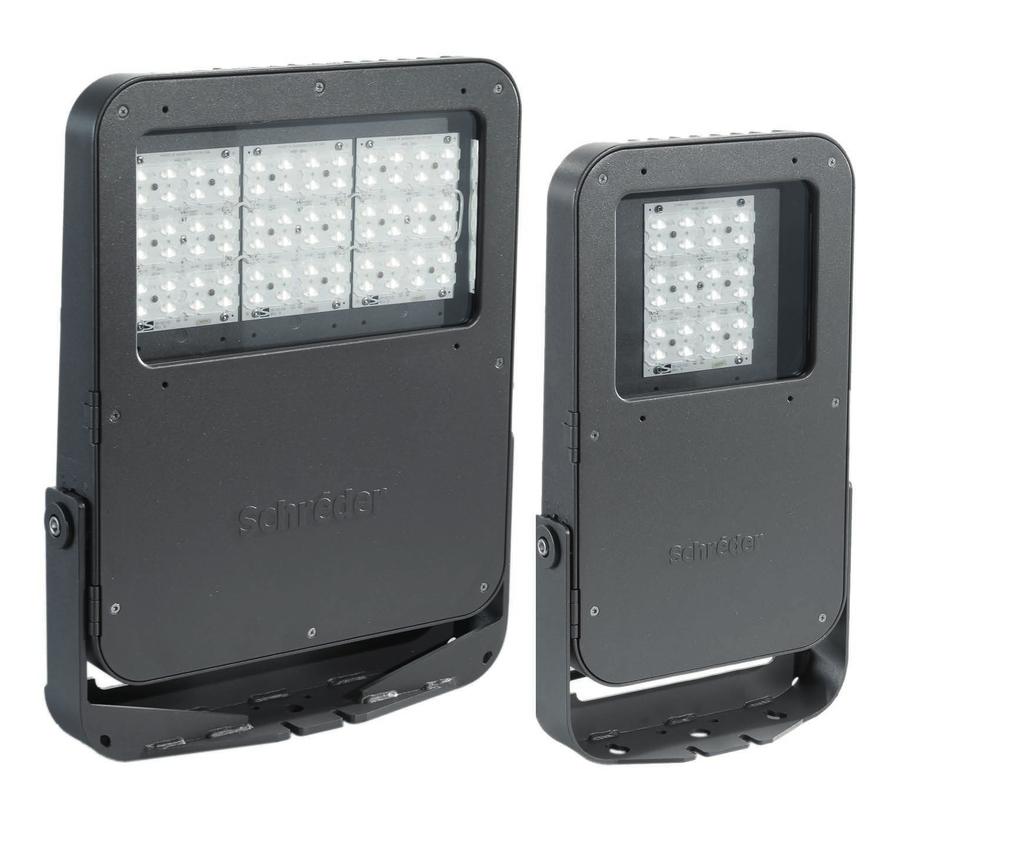

2 OMNIflood SHRNUTÍ Koncepce Řada OMNIflood kombinuje energetickou účinnost technologií LED s fotometrickým výkonem koncepcí LensoFlex a BlastFlex vyvinutých společností Schreder. Tyto světlomety se skládají z těla složeného ze dvou částí lakovaného hliníkového odlitku. K přednímu krytu je připevněn skleněný ochranný kryt. Uchycení pomocí vidlice umožňuje, aby byl sklon svítidla přesně nastaven přímo na místě. Dvě velikosti pro veškerá použití OMNIflood 1 s 16 LED OMNIflood 3 s e 72 LED Díky těmto dvěma velikostem a její fotometrické univerzálnosti se řada OMNIflood dokonale hodí pro osvětlení různých prostředí: sportovního (vnitřních a venkovních rekreační prostor), architektonického (osvětlení fasád a pomníků), veřejných prostranství (náměstí, parků, pěších zón ) nebo ulic (parkovišť, nákupních center, podjezdů, průmyslových areálů atd.). Nastavení sklonu od -30 do +30 DRUHY POUŽITÍ Rekreační sportovní areály Tunely a podjezdy Průmyslové haly Mosty Parkoviště pro osobní i nákladní vozidla Cyklostezky Silnice a ulice ve městech Pomníky a fasády Parky Nádraží a metro HLAVNÍ VÝHODY Náhrada za světlomet HID od 50 W do 400 W Jeden design pro různá použití pro jednotný estetický dojem Vysoká úspora energie ve srovnání se systémy s tradičními výbojkami Stmívatelný za účelem ještě větších energetických úspor Kompatibilní s vnitřními, venkovními a tunelovými systémy dálkového ovládání Schreder Přesná regulace světla s fotometrickými zařízeními LensoFlex a BlastFlex FutureProof: snadné nahrazení fotometrického zařízení a elektronická montáž na místě assembly on-site Chladicí žebra pro optimalizovanou regulaci teploty Fotometrické zařízení BlastFlex pro použití vyžadující velmi přesně nasměrované paprsky Adaptér pro uchycení na vrchol stožáru na tyč o Ø 60 mm nebo 76 mm Copyright Schréder SA - May All rights reserved. Specifications are of an indicative nature and subject to change without notice. OMNIflood 2

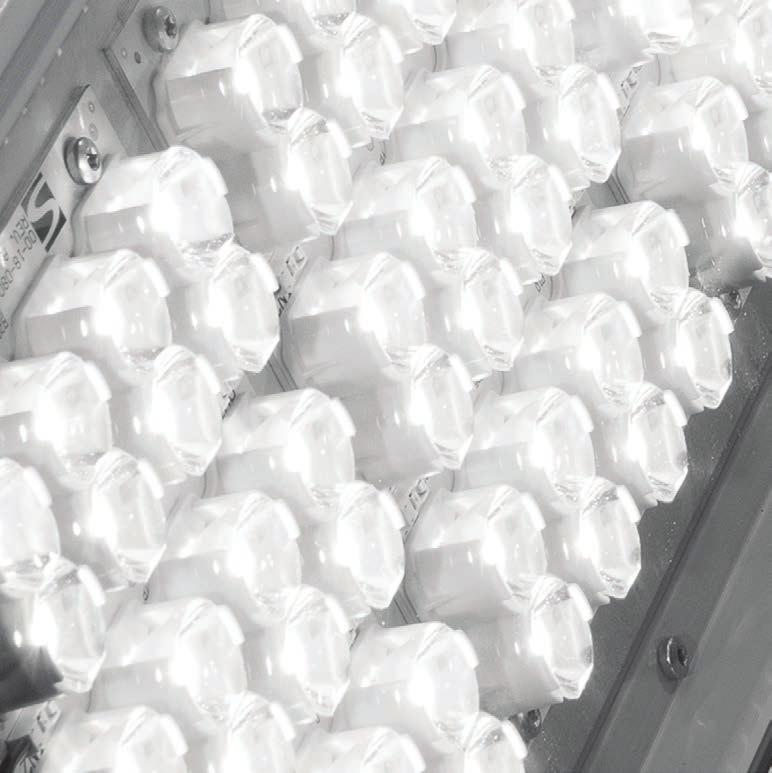

3 OMNIflood FOTOMETRIE LensoFlex 2 Zařízení LensoFlex 2 je založeno na doplňkovém principu fotometrické distribuce. Každá LED je spojena s konkrétní čočkou PMMA, která generuje kompletní fotometrickou distribuci svítidla. Intenzitu distribuce světla určuje počet LED v kombinaci s ovládacím proudem. Prověřená koncepce LensoFlex 2 obsahuje skleněný kryt na ochranu LED a čoček v těle svítidla. BlastFlex TM Fotometrické zařízení BlastFlexTM využívající silikonové kolimátory nabízí nejvyšší účinnost pro směrové paprsky určené na zvláštní použití při osvětlování architektonických prvků a sportovních akcí. Možnost regulovat světlo s nejvyšší přesností snižuje přeliv světla do okolí a přispívá k optimálnímu využití spotřebované energie. Díky vynikající tepelné odolnosti může optika BlastFlexTM pracovat s velmi vysokými proudy, aby nabídla velký světelný výkon a netrpěla postupným žloutnutím. Regulace Back Light Jako volitelná možnost mohou být moduly LensoFlex 2 vybaveny systémem regulace Back Light. Tato doplňková funkce minimalizuje únik světla za svítidlo, aby se zabránilo rušivému světlu směrem k budovám. A B A. Bez regulace pomocí funkce Back Light B. S regulací pomocí funkce Back Light Copyright Schréder SA - May All rights reserved. Specifications are of an indicative nature and subject to change without notice. OMNIflood 3

4 OMNIflood OVLÁDACÍ SYSTÉMY Stálý světelný tok (CLO) Systém kompenzuje pokles světelného toku s cílem zamezit nadměrnému osvětlení na začátku životnosti instalace. Pokles světelného toku, k němuž v čase dochází, je nutno zohlednit, aby byla po dobu životnosti svítidla zajištěna předem stanovená úroveň osvětlení. Bez funkce CLO to jednoduše znamená, že se za účelem kompenzace poklesu světelného toku zvyšuje počáteční výkon po instalaci. Díky přesné regulaci světelného toku lze udržovat energii potřebnou pro dosažení požadované úrovně po celou dobu životnosti svítidla. Individuální profil stmívání Inteligentní předřadníky svítidel je možné naprogramovat ve výrobě tak, aby zahrnovaly komplexní profily tlumení. Je možné využít až pěti kombinací časových intervalů a úrovní osvětlení. Tato funkce nevyžaduje použití žádných vodičů navíc. Pro aktivaci předem nastaveného profilu tlumení se používá doba od zapnutí do vypnutí. Uživatelsky přizpůsobený systém tlumení zajišťuje maximální úsporu energie, při současném respektování požadovaných úrovní osvětlení a jejich jednotnosti během noci. KWH 100 % A 1 80 % 3 60% 40 % 2 100,000 h B 1. Standardní světelná intenzita A. Výkon 2. Spotřeba energie LED s funkcí CLO B. Čas 3. Úspory energie Copyright Schréder SA - May All rights reserved. Specifications are of an indicative nature and subject to change without notice. OMNIflood 4

5 OMNIflood PARAMETRY OBECNÉ INFORMACE Doporučená výška instalace FutureProof Obsahuje předřadník Označení CE Osvědčení ENEC Plus Splňuje požadavky ROHS Testovací standard TĚLO A POVRCHOVÁ ÚPRAVA Tělo 4m až 12m 13 až 40 snadná výměna fotometrického zařízení a elektronické výstroje přímo na místě Ano Ano Ano Ano LM (všechna měření v laboratoři akreditované podle ISO17025) Hliníkový vysokotlaký odlitek Optika PMMA (LensoFlex 2) Silikon (BlastFlex Tm ) Ochranný kryt Povrchová úprava těla Barva Stupeň krytí IP 66 Odolnost proti nárazu IK 10 Vibrační test Přístup pro údržbu DIMENSIONS AND MOUNTING AxBxC (mm palce) 5mm silné tvrzené sklo Polyesterový práškový lak AZO šedá 900 pískovaná Jiné barvy RAL nebo AKZO na požádání ANSI 3G / IEC norm Dveře se šrouby umožňují přístup k fotometrickému zařízení a elektronické komoře OMNIflood 1 500x311x x12.2x2.8 OMNIflood 3 546x475x x18.7x3.5 ELEKTRICKÉ PARAMETRY Třída ochrany Jmenovité napětí Účiník Přepěťová ochrana Elektromagnetická kompatibilita (EMC) Třída I nebo II v EU V 50-60Hz > 90% při plné zátěži 10kV/10kA EN / EN , -3 / EN , -3, -4, -5, -6, -11 Možnosti regulace Bez stmívání, DALI nebo 0-10V OPTICKÉ PARAMETRY Teplota chromatičnosti LED Index podání barev (CRI) > 70 Podíl vyzařování do horního poloprostoru (ULOR) PROVOZNÍ PODMÍNKY 3000K (teplá bílá) 4000K (neutrální bílá) 0% Rozsah provozních teplot (Ta) -30 C up to +55 C (*) (*) Závisí na konfiguraci svítidla. Pro další informace nás prosím kontaktujte. ŽIVOTNOST LED PŘI TQ 25 C Více jak 700mA Od 701mA do 1A -22 F up to 131 F (*) 100,000h L90 37,000h L90 81,000h L80 130,000h L70 Hmotnost (kg lbs) OMNIflood Aerodynamický odpor (CxS při 90 - rychlost větru 210km/h) Standardní uchycení OMNIflood OMNIflood OMNIflood Vidlice umožňující nastavení sklonu na místě Volitelné uchycení Post-top adaptér Ø60 or 76mm (2 or 3 ) B C A Copyright Schréder SA - May All rights reserved. Specifications are of an indicative nature and subject to change without notice. OMNIflood 5

6 OMNIflood VÝKON Výstupní světelný tok svítidla (lm) Neutrální bílá (4000K) - CRI 70 Výstupní světelný tok svítidla (lm) Teplá bílá (3000K) - CRI 70 Příkon (W) Účinnost svítidla (lm/w) Svítidlo Počet LED Proud (ma) Min Max Min Max Min Max Až Fotometrie OMNIflood OMNIflood Tolerance u světelného toku LED je ± 7 % a u celkového výkonu svítidla ± 5 % Copyright Schréder SA - May All rights reserved. Specifications are of an indicative nature and subject to change without notice. OMNIflood 6

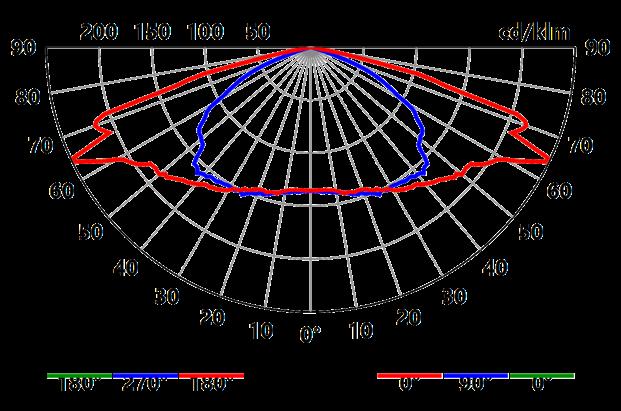

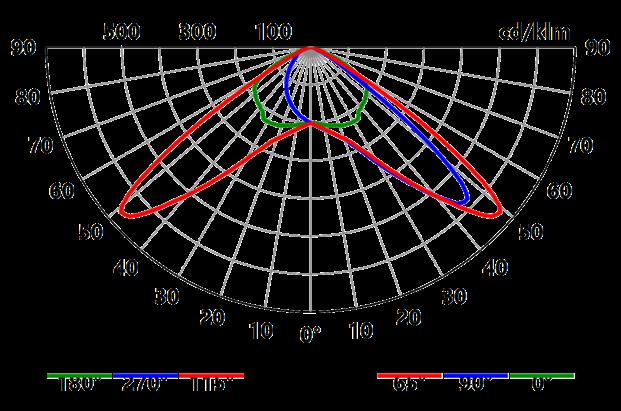

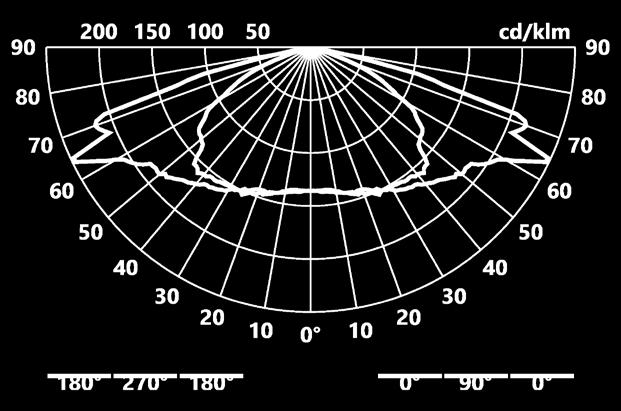

7 OMNIflood KŘIVKY SVÍTIVOSTI 5068 ASY 5068 SYM 5096 ASY 5096 SYM 5098 ASY 5098 SYM 5102 ASY 5102 ASY Backlight 5102 SYM Copyright Schréder SA - May All rights reserved. Specifications are of an indicative nature and subject to change without notice. OMNIflood 7

8 OMNIflood LIGHT DISTRIBUTIONS 5103 ASY 5103 ASY Backlight 5103 SYM 5117 ASY 5117 ASY Backlight 5117 SYM 5118 ASY 5118 SYM 5119 ASY Copyright Schréder SA - May All rights reserved. Specifications are of an indicative nature and subject to change without notice. OMNIflood 8

9 OMNIflood LIGHT DISTRIBUTIONS 5120 ASY 5121 ASY 5136 ASY 5137 ASY 5138 ASY 5139 ASY 5140 ASY 5141 ASY 5144 ASY Copyright Schréder SA - May All rights reserved. Specifications are of an indicative nature and subject to change without notice. OMNIflood 9

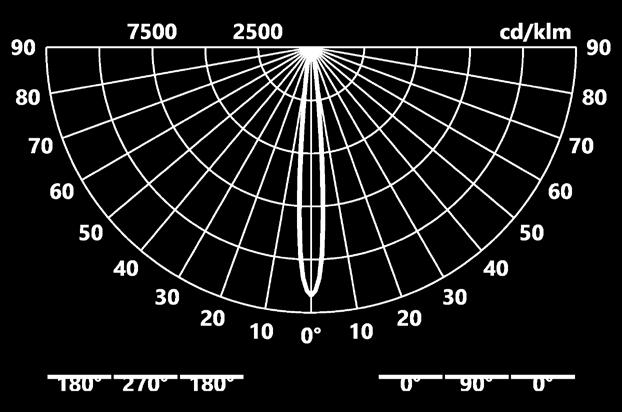

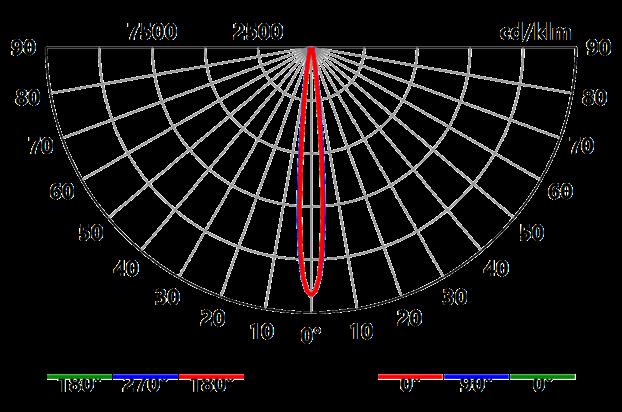

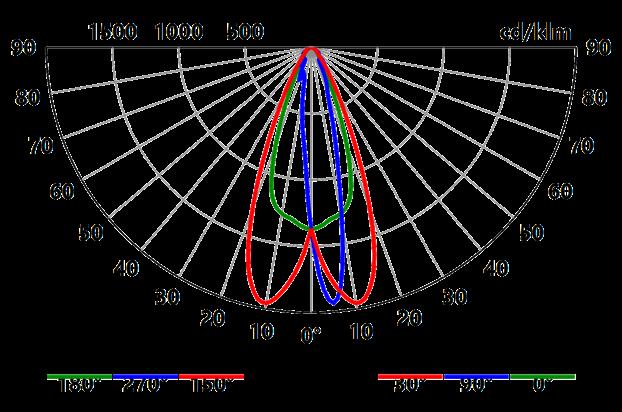

10 OMNIflood KŘIVKY SVÍTIVOSTI 5144 ASY Copyright Schréder SA - May All rights reserved. Specifications are of an indicative nature and subject to change without notice. OMNIflood 10
