1 NÁVOD K OBSLUZE Verze 02/06 Obj. č.: / Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení termostatu do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechte si tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst! Abyste výrobek uchovali v dobrém stavu a zajistili jeho bezpečný provoz, je třeba, abyste tento návod k obsluze dodržovali!

2 Obsah Strana Úvod a účel použití přístroje... 3 Bezpečnostní předpisy... 4 Součásti přístroje (ovládací tlačítka)... 5 Rozměry regulátoru (rozměry pro provedení montáže)... 6 Montáž regulátoru... 6 Příklady zapojení... 7 Uvedení regulátoru do provozu a jeho obsluha... 8 Popis režimu nastavení a programování... 9 Popis zkratek zobrazovaných na displeji regulátoru Chybová hlášení na displeji regulátoru Údržba a čištění regulátoru Případná likvidace výrobku Technické údaje

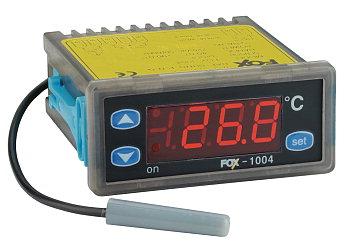

3 Úvod a účel použití přístroje Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup našeho regulátoru teploty. Tento výrobek odpovídá současnému stavu techniky a splňuje předpisy evropských norem o elektromagnetické slučitelnosti. U výrobku byla doložena shoda s příslušnými evropskými a národními normami jakož i se směrnicemi. Doklady o této shodě jsou uloženy u výrobce. Tento regulátor (termostat) slouží k regulaci a k zobrazení teplot (na svém displeji) v rozsahu od 40 C do + 90 C. Model FOX-1004 je vybaven jedním naprogramovatelným bezpotenciálovým spínacím výstupem k připojení ovládání. Model FOX-D1004 je vybaven dvěma těmito výstupy. Pomocí tohoto výstupu (těchto 2 výstupů) můžete ovládat různá chladící zařízení nebo vytápění bytu (klimatizace místností, ventilátory, radiátory atd.). Měření teploty se provádí pomocí externího čidla (senzoru). Zobrazení teploty na displeji tohoto regulátoru je provedeno v červené barvě. Tento regulátor je určen pouze k zabudování do přístrojů (elektrických zařízení), do rozváděčů či do informačních (indikačních) panelů atd. (jako vestavný přístroj) a odpovídá v tomto stavu ochranné třídě 2 (dvojitá neboli zesílená izolace). Použití tohoto regulátoru je možné pouze v přístrojích (zařízeních) s ochrannou třídou 1 a 2. Instalaci tohoto přístroje může provést pouze kvalifikovaný odborník (elektrikář), který je obeznámen s příslušnými předpisy a s možnými nebezpečími. Tento regulátor teploty nelze používat v prostředí, kde hrozí nebezpečí výbuchu, dále ve venkovním prostředí a v příliš vlhkých nebo v prašných místnostech. Nevystavujte tento přístroj silným vibracím (otřesům) a elektromagnetickým polím. Tento přístroj nelze používat k oteplování lidí a zvířat nebo k tepelné ochraně strojů před jejich přehřátím. Tento regulátor teploty lze napájet pouze střídavým napětím 230 V / Hz. Uvedené spínací výkony (příkony spotřebičů) nesmějí být překročeny. Jiný způsob používání regulátoru, než bylo uvedeno výše, by mohl vést k jeho poškození či k zničení. Kromě jiného by toto mohlo být spojeno s nebezpečím vzniku zkratu, úrazu elektrickým proudem atd. Na výrobku nesmějí být prováděny změny v jeho vnitřním zapojení! Dodržujte bezpodmínečně bezpečnostní předpisy! 3

4 Bezpečnostní předpisy Prosím, přečtěte si pozorně tento návod k obsluze, dříve než začnete přístroj používat. Dodržujte uvedené bezpečnostní předpisy. Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly. Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny neodborným zacházením s tímto přístrojem nebo nedodržováním bezpečnostních předpisů. V těchto případech rovněž zaniká jakýkoliv nárok na záruku. Z bezpečnostních důvodů a důvodů registrace (CE) je zakázáno přístroj upravovat a/nebo pozměňovat (provádět změny v jeho vnitřním zapojení). Nevystavujte tento přístroj extrémním teplotám, přímému slunečnímu záření, silným vibracím nebo přílišné vlhkosti. Nepoužívejte tento regulátor v blízkosti vysokofrekvenčních polí (např. v blízkosti svářeček, vysílaček atd.). Přístroj nikdy sami neopravujte (neotvírejte a nerozbírejte jej). K přístroji smíte připojit pouze bezvadné kabely s nepoškozenou izolací. Tento přístroj není žádná dětská hračka nepatří do rukou malých dětí. 4

5 Součásti přístroje (ovládací tlačítka) A Tlačítko (snížení hodnoty a jiná nastavení) B Tlačítko (zvýšení hodnoty a jiná nastavení) C Displej D Tlačítko set (tlačítko programování, nastavení) E Zobrazení on aktivního spínacího výstupu (pouze model FOX-1004 ) F Zobrazení OUT1 aktivního spínacího výstupu č. 1 (pouze model FOX-D1004 ) G Zobrazení OUT2 aktivního spínacího výstupu č. 2 (pouze model FOX-D1004 ) 5

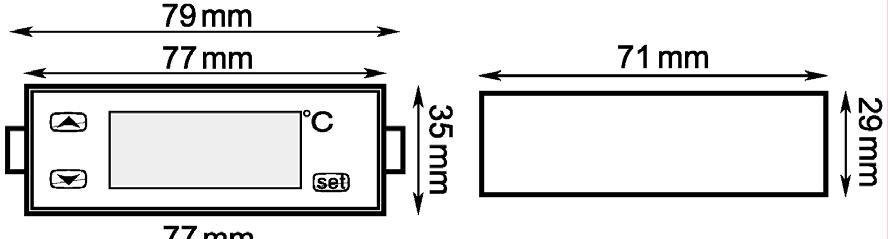

6 Rozměry regulátoru (rozměry pro provedení montáže) Montáž regulátoru Připravte si montážní plochu podle rozměrů pro provedení montáže regulátoru. Montážní otvor má rozměry 71 mm x 29 mm. Nasuňte na regulátor přiložené pryžové těsnění ze strany připojení až k rámu s displejem. Vsuňte regulátor do montážního otvoru. K regulátoru jsou přiloženy dva připevňovací držáky. Nasaďte tyto držáky na obě boční strany regulátoru a posuňte je do požadované polohy směrem k displeji. Tímto způsobem regulátor pevně přichytíte. Regulátor uvolníte stisknutím obou zoubkovaných boků připevnění k sobě a stažením příchytky z regulátoru. 6

7 Příklady zapojení Před prováděním připojení čidla a dalších kabelů zajistěte, aby tyto kabely nebyly pod napětím. Vypněte všechny spínače a zajistěte je pře náhodným zapnutím. 7

8 Připojení čidla a ostatních přístrojů k regulátoru proveďte podle výše uvedených vyobrazení na předchozí straně: Číslo šroubové svorky Připojení 1 Připojení čidla měření teploty plus (+) bílý vodič 2 Připojení čidla měření teploty minus (-) černý vodič 3 Výstup č. 2 (ke spotřebiči) - spínací kontakt (pouze FOX-D1004 ) 4 Výstup č. 2 (fáze 230 V, L1) - spínací kontakt (pouze FOX-D1004 ) 8 Výstup č. 1 (ke spotřebiči) - rozpínací kontakt 9 Výstup č. 1 (fáze 230 V, L1) rozpínací nebo spínací kontakt (pevný) 10 Výstup č. 1 (ke spotřebiči) - spínací kontakt 11 Připojení sítě (230 V, N) nulový vodič nebo uzemnění 12 Připojení sítě (230 V, L1) fáze Připevněte (položte) čidlo měření teploty na požadované místo (kde hodláte měřit teplotu). Dejte pozor na to, aby se jeho kabel nedotýkal žádných rotujících součástí nebo ostrých hran. Zkontrolujte znovu všechna propojení a utáhněte pevně všechny použité šroubové svorky. Zapněte napájení regulátoru a k němu připojeného zařízení (připojených zařízení) jističem nebo vypínačem atd. Uvedení regulátoru do provozu a jeho obsluha Tento regulátor není vybaven žádným spínačem (vypínačem) a k jeho zapnutí dojde okamžitě, jakmile k němu připojíte síťové napájení (jakmile toto síťové napájení zapnete). Po této akci provede regulátor krátké otestování své funkce. Po uplynutí 1 až 2 sekund se přepne regulátor do normálního provozního režimu a na jeho displeji se zobrazí aktuálně naměřená teplota. Nastavení (programování) tohoto regulátoru je velmi jednoduché a provádí se příslušnými ovládacími tlačítky na předním panelu regulátoru. Obsluha regulátoru je rozdělena do 2 následujících kroků: 1. Režim nastavení V tomto režimu můžete nastavit spínání k regulátoru připojených zařízení podle naměřených teplot (provést změny) bez komplikovaného programování. 2. Režim programování V tomto režimu nastavíte základní parametry regulátoru. Do tohoto režimu programování přepnete regulátor dlouhým stisknutím tlačítka set [D], které podržíte stisknuté po dobu cca 5 sekund. 8

9 Popis režimu nastavení a programování Stisknutím tlačítka set [D] vyvoláte na displeji regulátoru příslušné menu nebo v dalším kroku programování přepnete zobrazení na displeji do režimu dalšího nastavení. Pomocí tlačítek [A] a [B] změníte příslušné parametry. Režim nastavení nebo programování bude ukončen, jestliže během 10 sekund nestisknete tlačítko nebo či jestliže podržíte stisknuté tlačítko set po dobu cca 2 sekundy. Na displeji regulátoru se objeví v tomto případě symbol o-k a nastavené parametry budou uloženy do paměti regulátoru a zůstanou v této paměti zachovány i po vypnutí regulátoru. Následující 2 vyobrazení představují průvodce režimu nastavení a programování: Model FOX-1004 Režim nastavení Režim programování 9

10 Model FOX-D1004 Režim nastavení Režim programování 10

11 Popis zkratek zobrazovaných na displeji regulátoru St1 / St2 Funkce nastavení spínací teploty na výstupu č. 1 OUT1 nebo č. 2 OUT2 (pouze u modelu FOX-D1004 ). U modelu FOX-1004 se neobjeví na jeho displeji žádné zobrazení (žádná zkratka). Rozsah nastavení: - 40 až + 90 C. Základní nastavení: 10 C. tp1 / tp2 Způsob spínání na výstupu č. 1 OUT1 nebo č. 2 OUT2 (pouze u modelu FOX-D1004 ). C = chlazení, zapnutí při překročení nastavené teploty H = topení, zapnutí při snížení teploty pod nastavenou hodnotu Základní nastavení: C. typ Způsob spínání na výstupu (pouze u modelu FOX-1004 ). C = chlazení, zapnutí při překročení nastavené teploty H = topení, zapnutí při snížení teploty pod nastavenou hodnotu Základní nastavení: C. dt1 / dlt Časové zpoždění (prodleva), které (která) brání častému spínání zařízení (připojeného k regulátoru) při mírně a náhle kolísající teplotě na výstupu č. 1 modelu FOX-D1004 (OUT1) = dt1, nebo na výstupu modelu FOX-1004 = dlt. Rozsah nastavení: 0,00 až 19 minut a 59 sekund. Základní nastavení: 0,00. dt2 Časové zpoždění (prodleva), které (která) brání častému spínání zařízení (připojeného k regulátoru) při mírně a náhle kolísající teplotě na výstupu č. 2 modelu FOX-D1004 (OUT2). Rozsah nastavení: 0,00 až 19 minut a 59 sekund. Základní nastavení: 0,00. df1 / dif Nastavitelná, dovalená odchylka teploty (hystereze), která brání častému spínání zařízení (připojeného k regulátoru) při mírně a náhle kolísající teplotě na výstupu č. 1 modelu FOX-D1004 (OUT1) = df1, nebo na výstupu modelu FOX-1004 = dif. Rozsah nastavení: 0,1 až 19,9 C. Základní nastavení: 0,1 C. df2 dis Cor LoC o-k Nastavitelná, dovalená odchylka teploty (hystereze), která brání častému spínání zařízení (připojeného k regulátoru) při mírně a náhle kolísající teplotě na výstupu č. 2 modelu FOX-D1004 (OUT2). Rozsah nastavení: 0,1 až 19,9 C. Základní nastavení: 0,1 C. Nastavení druhu dovolené odchylky teploty (hystereze). P = Pouze pro teploty + Pn = Pro teploty + a - Základní nastavení: P. Individuálně nastavitelná korekce zobrazení. Rozsah nastavení: - 10 C až + 10 C. Zablokování tlačítek v režimu programování (pouze model FOX-D1004 ). Pokud zapnete tuto funkci, nebude možné provést náhodné (nechtěné) změny parametrů. Tato funkce neplatí pro režim nastavení. L.on = Zablokování tlačítek L.oF = Odblokování tlačítek Základní nastavení: L.oF. Uložení nastavených parametrů do paměti regulátoru. 11

12 Chybová hlášení na displeji regulátoru Erl Chyba paměti. Vypněte regulátor (odpojte jej od síťového napájení) a znovu jej zapněte. Objeví-li se tato chyba znovu, spojte se se svým prodejcem, který Vám zajistí opravu přístroje v autorizovaném servisu. 0-E Chyba čidla měření teploty. Přerušení zkontrolujte kabel čidla. S-E Err Chyba čidla měření teploty. Zkrat zkontrolujte kabel čidla. Chyba čidla měření teploty. Proveďte výměnu tohoto čidla. Údržba a čištění regulátoru Tento výrobek kromě příležitostného čištění nevyžaduje žádnou údržbu. Přístroj nikdy sami neopravujte (nerozebírejte), ztratili byste jakékoliv nároky, která vyplývají ze záruky. V případě potřeby opravy se spojte se svým prodejcem. Tento regulátor (pod odpojení od napájení) čistěte pouze měkkým, čistým, suchým a antistatickým hadříkem bez žmolků a chloupků. K čištění přístroje nepoužívejte žádné uhličitanové čistící prostředky, benzín, alkohol nebo podobné látky. Mohli byste tak porušit povrch přístroje. K čištění též nepoužívejte nástroje s ostrými hranami, šroubováky nebo drátěné kartáče apod. Případná likvidace výrobku Pokud přestane přístroj fungovat a nebude-li možné provést jeho opravu, musí být přístroj zlikvidován podle zákonných předpisů. Technické údaje Napájení: Odběr proudu: Výstup 1: Výstup 2: 230 V AC / 50 Hz až 60 Hz Cca 10 ma Max. 250 V AC / 3 A Max. 250 V AC / 2 A (pouze model FOX-D1004 ) Nastavení teploty: - 40 až + 90 C Typ čidla měření teploty: Hmotnost včetně čidla: Rozměry: Montážní otvor: Dioda (s kabelem o délce cca 290 cm) FOX-1004 : cca 190 g, FOX-D1004 : cca 200 g Viz vyobrazení v návodu k obsluze 71 x 29 mm 12
