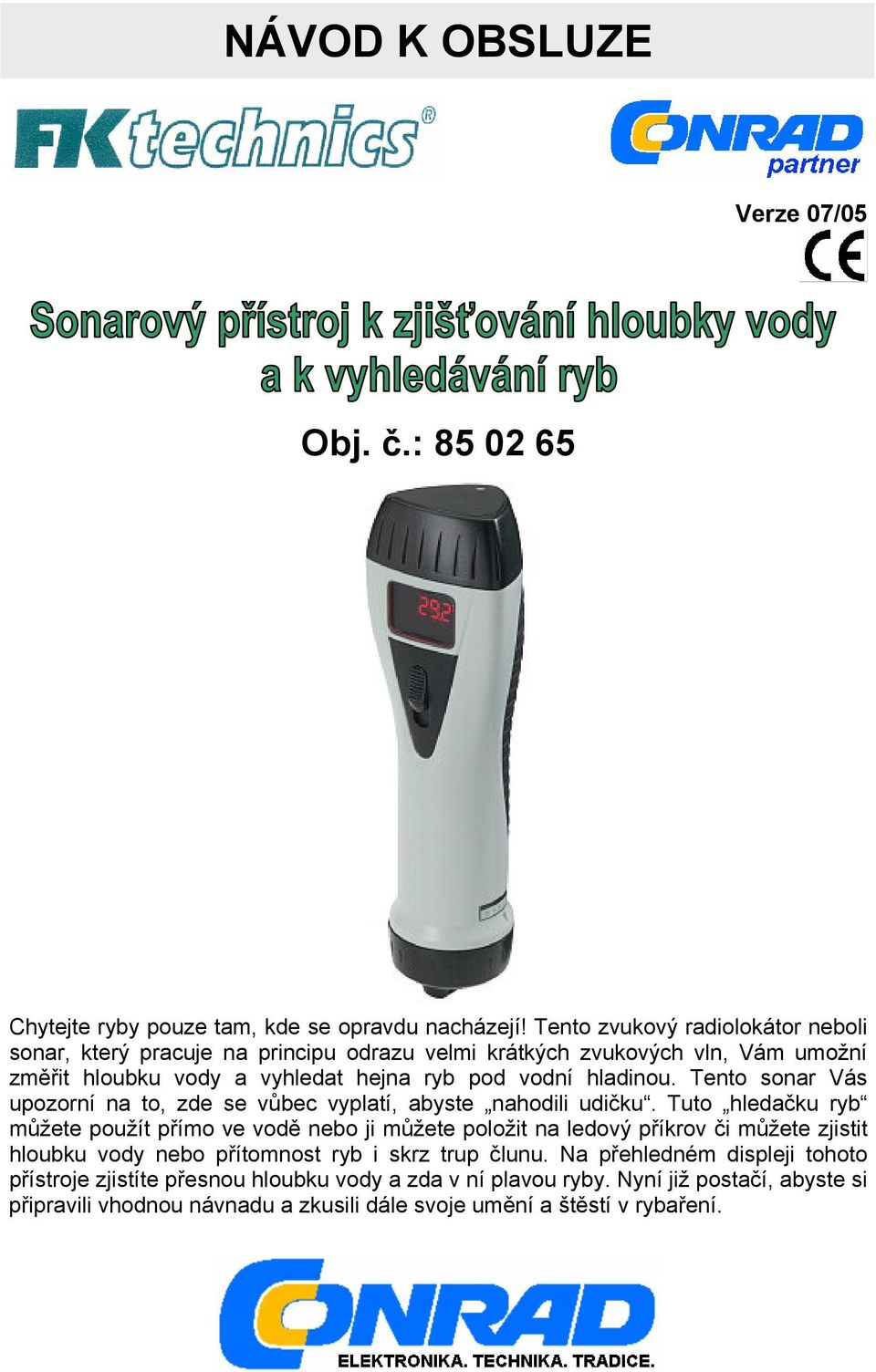

1 NÁVOD K OBSLUZE Verze 07/05 Obj. č.: Chytejte ryby pouze tam, kde se opravdu nacházejí! Tento zvukový radiolokátor neboli sonar, který pracuje na principu odrazu velmi krátkých zvukových vln, Vám umožní změřit hloubku vody a vyhledat hejna ryb pod vodní hladinou. Tento sonar Vás upozorní na to, zde se vůbec vyplatí, abyste nahodili udičku. Tuto hledačku ryb můžete použít přímo ve vodě nebo ji můžete položit na ledový příkrov či můžete zjistit hloubku vody nebo přítomnost ryb i skrz trup člunu. Na přehledném displeji tohoto přístroje zjistíte přesnou hloubku vody a zda v ní plavou ryby. Nyní již postačí, abyste si připravili vhodnou návnadu a zkusili dále svoje umění a štěstí v rybaření.

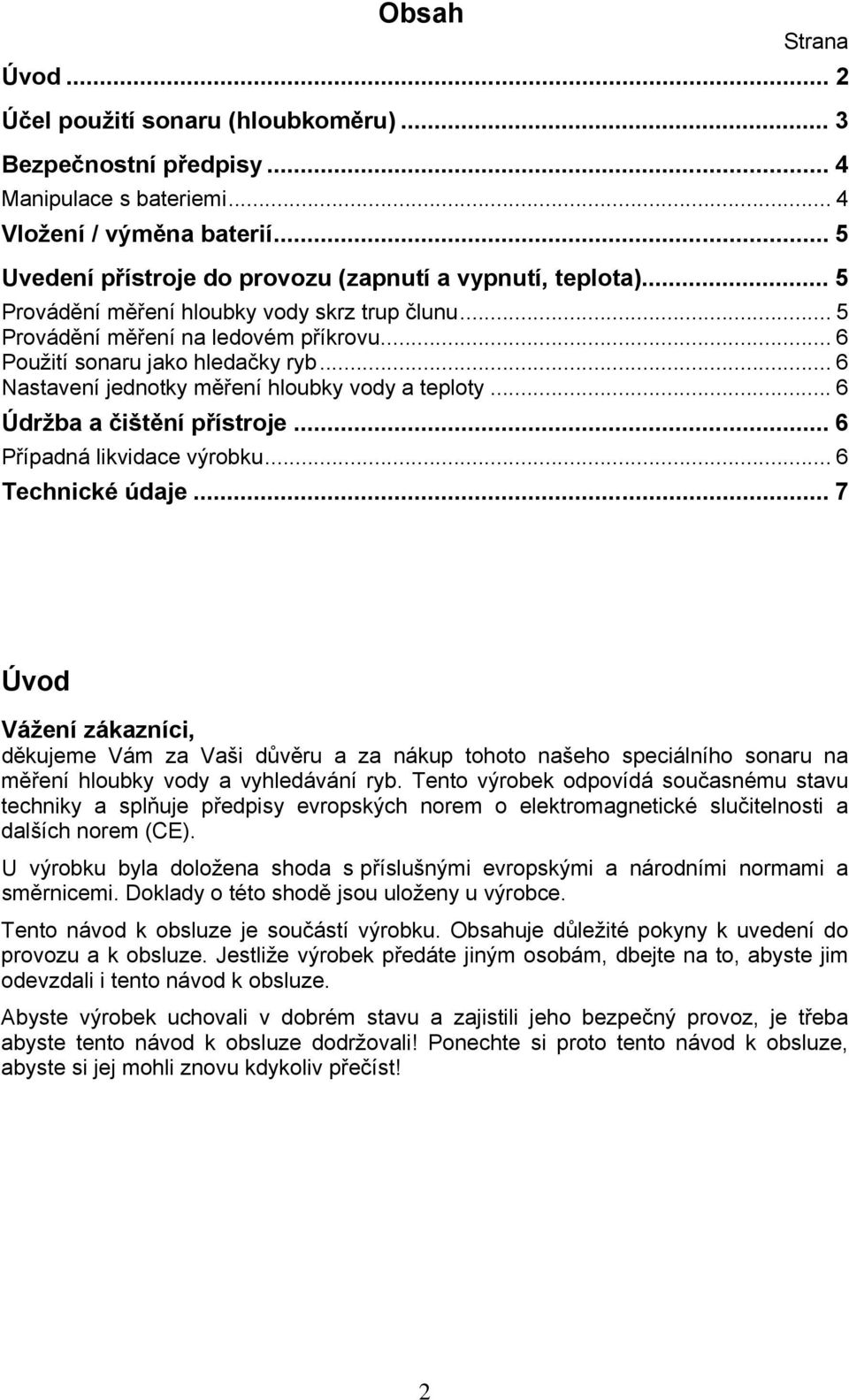

2 Obsah Strana Úvod... 2 Účel použití sonaru (hloubkoměru)... 3 Bezpečnostní předpisy... 4 Manipulace s bateriemi... 4 Vložení / výměna baterií... 5 Uvedení přístroje do provozu (zapnutí a vypnutí, teplota)... 5 Provádění měření hloubky vody skrz trup člunu... 5 Provádění měření na ledovém příkrovu... 6 Použití sonaru jako hledačky ryb... 6 Nastavení jednotky měření hloubky vody a teploty... 6 Údržba a čištění přístroje... 6 Případná likvidace výrobku... 6 Technické údaje... 7 Úvod Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup tohoto našeho speciálního sonaru na měření hloubky vody a vyhledávání ryb. Tento výrobek odpovídá současnému stavu techniky a splňuje předpisy evropských norem o elektromagnetické slučitelnosti a dalších norem (CE). U výrobku byla doložena shoda s příslušnými evropskými a národními normami a směrnicemi. Doklady o této shodě jsou uloženy u výrobce. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení do provozu a k obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Abyste výrobek uchovali v dobrém stavu a zajistili jeho bezpečný provoz, je třeba abyste tento návod k obsluze dodržovali! Ponechte si proto tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst! 2

3 Účel použití sonaru (hloubkoměru) Tento sonar (sonarová hledačka ryb ) slouží k měření hloubky vody a k vystopování ryb ve vodě v hloubce od 80 centimetrů do 36 metrů. Celková hloubka vody a hloubka vody, ve které ryby plavou, je zjišťována měřením odrazu vysílaných zvukových vln s frekvencí 200 khz. Sonar (sound navigation and ranging) je vlastně zařízení pro zjišťování polohy objektu pod vodní hladinou (mořského dna, ponorky, hejna ryb atd.) a pracuje (jak již bylo výše uvedeno) na principu odrazu velmi krátkých zvukových vln. Tento sonarový hloubkoměr je dále vybaven teploměrem, který měří teplotu vody a vzduchu. Na displeji přístroje je zobrazována hloubka vody a naměřená teplota. Displej přístroje mění podle způsobu jeho držení polohu svého zobrazení (180 ), takže na displeji vždy odečtete bez problémů naměřené údaje. Tento sonar je vodotěsný (až do hloubky 15 m), dokáže plavat (udrží se na vodní hladině) a lze jej používat ve sladkých vodách (v rybnících, řekách atd.) i ve slaných vodách (v moři). K napájení tohoto přístroje slouží baterie (4 kusy tužkových baterií 1,5 V velikosti AA, tyto baterie nejsou součástí dodávky přístroje). Tento přístroj ryb dokáže změřit hloubku vody (vyhledat ryby) i pod ledovým příkrovem nebo skrze tenké stěny trupů člunů ze sklolaminátu nebo z hliníku. Tento sonar nesmí být používán k navigaci člunů nebo lodí. Jako lodivod nebo vůdce plavidla Vás tento přístroj nezbavuje povinnosti dodržovat příslušné předpisy. Jiný způsob používání hloubkoměru, než bylo uvedeno výše, by mohl vést k jeho poškození. Kromě jiného by toto mohlo být spojeno s různými nebezpečími. Na výrobku nesmějí být prováděny změny nebo přestavby (přepojování)! Dodržujte bezpodmínečně bezpečnostní předpisy! 3

4 Bezpečnostní předpisy Prosím, přečtěte si pozorně tento návod k obsluze, dříve než začnete přístroj používat. Dodržujte uvedené bezpečnostní předpisy. Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly. Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny neodborným zacházením s přístrojem nebo nedodržováním bezpečnostních předpisů. V těchto případech zaniká jakýkoliv nárok na záruku. Z bezpečnostních důvodů a důvodů registrace (CE) je zakázáno přístroj upravovat a/nebo pozměňovat (provádět změny v jeho vnitřním zapojení). Tento přístroj a baterie (akumulátory) nepatří do dětských rukou (nejsou žádná dětská hračka). Při používání nebo skladování těchto předmětů zajistěte, aby k těmto přístrojům neměly přístup malé děti. Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot nebo polystyrénové kuličky představují veliké nebezpečí pro děti, neboť by je mohly děti spolknout. Pokud nebudete přístroj delší dobu používat, vyndejte z něho baterie. Mohly by vytéci a způsobit poškození přístroje. Neotvírejte nikdy přístroj ve vodě nebo pod vodou. Dejte pozor na maximální hloubku ponoru 15 m Manipulace s bateriemi Nenechávejte baterie volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie nepatří do dětských rukou! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Vyteklý elektrolyt může navíc poškodit přístroje. Nepoužívejte současně staré a nové baterie, jakož i baterie různých typů a provedení (například zinko-uhlíkové baterie či akumulátory společně s bateriemi alkalickými). Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Vybité baterie jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! 4

5 Vložení / výměna baterií K napájení tohoto přístroje potřebujete 4 kusy tužkových baterií 1,5 V velikosti AA (tyto baterie nejsou součástí dodávky přístroje). K napájení přístroje používejte pouze alkalické baterie, neboť mají vyšší kapacitu a delší životnost než obyčejné zinko-uhlíkové baterie. Objeví-li se na displeji přístroje symbol LO, nepůjde-li hloubkoměr zapnout, proveďte v přístroji výměnu baterií. Otevřete válcový šroubový uzávěr na spodní části rukojeti přístroje a sundejte kryt bateriového pouzdra. Vyndejte z bateriového pouzdra vybité baterie a vložte do něj 4 nové baterie správnou polaritou - viz označení (+) a (-) v bateriovém pouzdru. Vložte opět správným způsobem bateriové pouzdro do přístroje. Bateriové pouzdro lze vložit do přístroje pouze jedním směrem. Boční označení bateriového pouzdra šipkou, musí souhlasit s onačením šipkou na pouzdru přístroje. Při vkládání (zasunování) bateriového pouzdra do přístroje nepoužívejte žádné násilí, při správné poloze zapadne toto pouzdro do přístroje velice snadno. Uzavřete opět kryt bateriového pouzdra zašroubováním jeho krytu. Tím je hloubkoměr připraven k používání. Důležité upozornění: Abyste udrželi vodotěsnost přístroje, namažte čas od času pryžové těsnění bateriového pouzdra vhodným tukem. Uvedení přístroje do provozu (zapnutí a vypnutí, teplota) Tento hloubkoměr je vybaven displejem s automatickým vyrovnáváním polohy. Podle toho jak sonar umístíte (svisle nahoru nebo dolů), nastaví se displej do ideální polohy (otočí se o 180 ). Tento sonar zapnete posunutím posuvného spínače (na přední straně přístroje) směrem dolů, poté uvolněte jeho stisknutí. Ponořte do vody černou, trojúhelníkovou měřící sondu sonaru (detektor). Sonar provede změření hloubky, změřenou hloubku vody zobrazí na svém displeji a po uplynutí cca 10 sekund se automaticky vypne. Stisknete-li dvakrát (2 x) posuvný spínač (posunete-li jej 2 x po sobě), zobrazí se na displeji přístroje naměřená teplota vody nebo vzduchu. Tento sonar změří hloubku vody i skrz tenké jednostěnné trupy člunů z laminátu nebo z hliníku, jakož i skrz tenký led. Provádění měření hloubky vody skrz trup člunu Pro provádění měření skrz trup člunu (s maximální tloušťkou 3 mm) byste si měli připravit umělou hladinu vody o výšce cca 12 mm. Tuto simulaci vodní hladiny můžete provést naplněním plastikového sáčku vodou. Položte tento sáček s vodou na trup člunu a vložte do tohoto sáčku sondu sonaru (trojúhelníkový detektor). Zapněte přístroj výše uvedeným způsobem a na jeho displeji si přečtěte naměřenou hloubku vody. 5

6 Provádění měření na ledovém příkrovu Vyčistěte povrch ledu od sněhu. Led musí být absolutně hladký. Postříkejte místo, kam později položíte sondu sonaru, vodou. Položte na toto místo sondu (trojúhelníkový detektor) sonaru. Dejte přitom pozor na to, aby mezi sondou a ledem nebyly žádné vzduchové bublinky. Zapněte přístroj výše uvedeným způsobem a na jeho displeji si přečtěte naměřenou hloubku vody. Vzduchové bublinky v ledu mohou způsobit nepřesná měření. Použití sonaru jako hledačky ryb Držte přístroj v ruce vodorovně podobně jako kapesní svítilnu, pomořte jej do vody a pohybujte jím pomalu do stran sem a tam. Objeví-li přístroj ve vodě pohybující se objekt (rybu), zobrazí na svém displeji kromě hloubky vody symbol rybičky. Zaregistruje-li však přístroj více ryb, pak bude tento symbol rybičky na displeji přístroje blikat. Buďte obzvláště opatrní v blízkosti vodních ploch. Oblečte si na sebe z bezpečnostních důvodů záchrannou plovoucí vestu. Nastavení jednotky měření hloubky vody a teploty Hloubka vody může být na displeji přístroje zobrazena v metrech (m) nebo v amerických stopách (ft), teplota ve stupních Celsia ( C) nebo Fahrenheita ( F). Tato nastavení provedete po vyndání bateriového pouzdra uvnitř přístroje pomocí malého posuvného přepínače. Údržba a čištění přístroje Tato sonarová hledačka ryb nevyžaduje kromě příležitostného čištění, namazání pryžového těsnění vhodným tukem a výměny baterií žádnou údržbu. Po použití hloubkoměru v mořské vodě, opláchněte přístroj důkladně sladkou vodou. Po každém použití a čištění nechte hloubkoměr řádně oschnout. Tuto hledačku ryb čistěte pouze měkkým, čistým, mírně navlhčeným hadříkem bez žmolků a chloupků. K čištění přístroje nepoužívejte žádné uhličitanové čistící prostředky, benzín, alkohol nebo podobné látky (chemická rozpouštědla). Mohli byste tak porušit povrch přístroje. Kromě jiného jsou výpary těchto čistících prostředků zdraví škodlivé a výbušné. K čištění též nepoužívejte nástroje s ostrými hranami, šroubováky nebo drátěné kartáče a pod. Případná likvidace výrobku Pokud přestane hledačka ryb fungovat a nebude-li možné provést její opravu, musí být nabíječka zlikvidována podle zákonných předpisů. 6

7 Technické údaje Napájení: 4 tužkové baterie 1,5 V velikosti AA Životnost baterií: Cca 100 měření Rozsah měření: Hloubka vody 0,8 až 36 m Detekční úhel: 20 (3 : 1 / vzdálenost : průměr) Frekvence sonaru: 200 khz Vodotěsnost: Max. 15 m Provozní teplota: - 30 C až + 50 C Rozměry: 210 x 63 x 54 mm Hmotnost: Cca 270 g (bez baterií) 7
