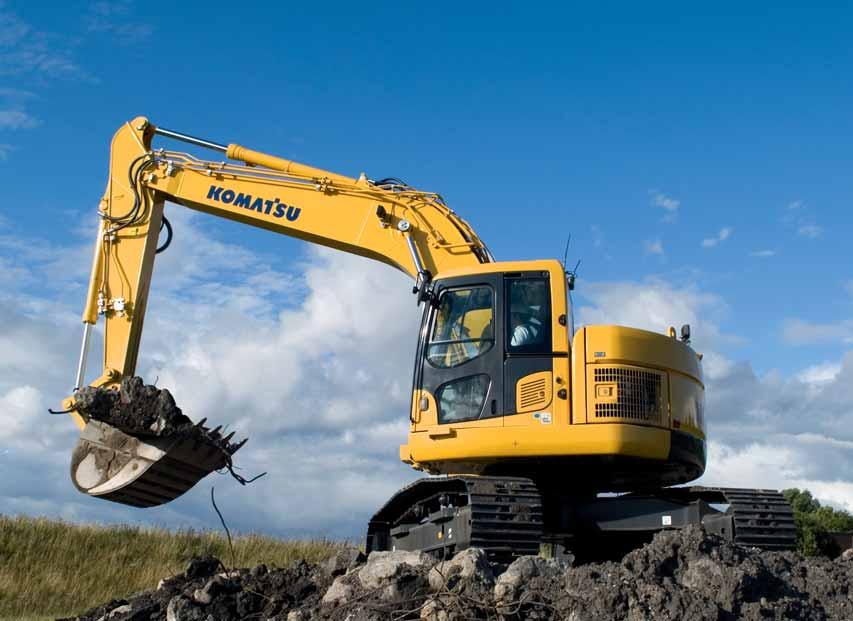

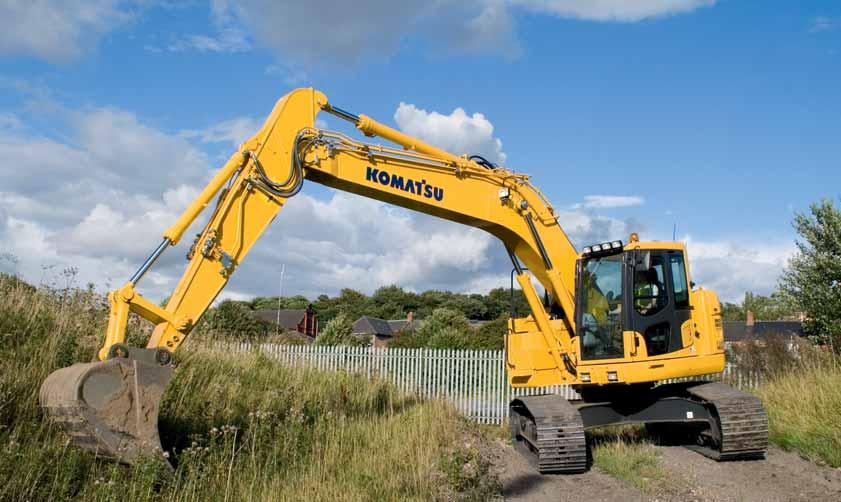

1 PC 228 Hydraulické rýpadlo PC228USLC-8 VÝKON MOTORU 116 kw / ot/min PROVOZNÍ HMOTNOST kg OBJEM LŽÍCE max. 1,49 m³

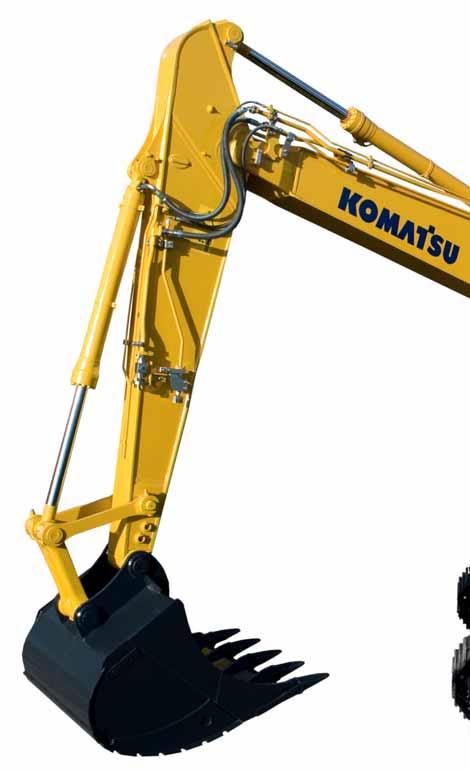

2 Stručný přehled Hydraulické rýpadlo Komatsu PC228USLC-8 bylo navrženo s mimořádně krátkou zadní částí, aby mohlo provádět pracovní úkony v omezených prostorech. S téměř nulovým poloměrem otáčení zadní části se jedná o stroj zaručující bezpečnost na pracovišti, který je dokonale vhodný pro práce prováděné na vozovkách, mostech, v městské zástavbě nebo na všech místech, kde je omezený pracovní prostor. Model PC228USLC-8 poskytuje kvalitu, výkon a produktivitu, jaké můžete očekávat od strojů Komatsu. Výkon a ohleduplnost k životnímu prostředí Motor ecot3 s nízkou spotřebou Integrovaný hydraulický systém Komatsu Ukazatel ekologického provozu a upozornění na chod ve volnoběžných otáčkách Kvalita, na kterou se můžete spolehnout Spolehlivý a účinný Robustní konstrukce Posuvné dveře Komponenty s kvalitou Komatsu Široká servisní síť 2

3 PC228USLC-8 VÝKON MOTORU 116 kw / ot/min PROVOZNÍ HMOTNOST kg OBJEM LŽÍCE max. 1,49 m³ Maximální pohodlí obsluhy Široká, prostorná kabina Konstrukce s nízkou hlučností Malé vibrace Přetlakovaná kabina Velký širokoúhlý TFT monitor Nejpřísnější bezpečnostní normy Bezpečná kabina SpaceCab, ochranná konstrukce ROPS splňující požadavky normy ISO :2008 Zadní kamerový systém Optimální bezpečnost na staveništi Bezpečný přístup, jednoduchá údržba Ochranný systém proti padajícím předmětům (FOPS) dodávaný na přání Absolutní všestrannost Extrémně krátká zadní část otočné nástavby Ideální pro širokou řadu aplikací 5 pracovních režimů Velký výběr variant Dokonalá všestrannost Satelitní vyhledávací systém Komatsu 3

4 Absolutní všestrannost Ideální pro širokou řadu aplikací Výkonný a precizní model Komatsu PC228USLC-8 je vybaven tak, aby efektivně prováděl jakékoli úkony podle vašich požadavků. Na velkých nebo na malých staveništích, při výkopových pracích, při hloubení, při srovnávání terénu nebo při přípravě staveniště zaručuje originální hydraulický systém Komatsu vždy maximální produktivitu a ovladatelnost. 5 pracovních režimů Režim zvýšeného výkonu, ekonomický, pro práci s hydraulickým bouracím kladivem, pro práci s dalším příslušenstvím a zdvihový režim. Model PC228USLC-8 disponuje 5 volitelnými pracovními režimy, které optimalizují výkon a spotřebu paliva. Ekonomický režim (Economy) může být nastaven tak, aby poskytoval optimální vyvážení mezi výkonem a hospodárností z hlediska prováděné práce. Průtok oleje do hydraulického příslušenství je regulován přímo na kvalitním širokoúhlém zobrazovacím panelu. Dokonalá všestrannost Aby bylo umožněno použití různých typů příslušenství, jako jsou lopaty, hydraulická kladiva nebo demoliční pracovní zařízení, na modelu PC228USLC-8 jsou standardně k dispozici přídavné okruhy s možností regulace tlaku zakončené rychlospojkami a přídavný hydraulický okruh ovládaný pedálem a posuvným tlačítkem na ovládací páce. K dispozici je také sekundární přídavný okruh pro příslušenství, které vyžaduje speciální hydraulické ovládání. Velký výběr variant Pomocí velkého množství volitelného příslušenství - jako jsou pryžové pásy pro jízdu po silnicích nebo různé typy ramen - můžete nakonfigurovat model PC228USLC-8 tak, aby splňoval specifické požadavky na přepravu nebo pracovní úkony. Pro každou konfiguraci výložníku a ramena jsou k dispozici speciální hydraulické okruhy, které zajišťují, že se stroj bude vždy výrazně podílet na řešení vašich pracovních úkolů. Dvojdílný výložník 600 mm široké pryžové desky pásů (nadstandard) 4

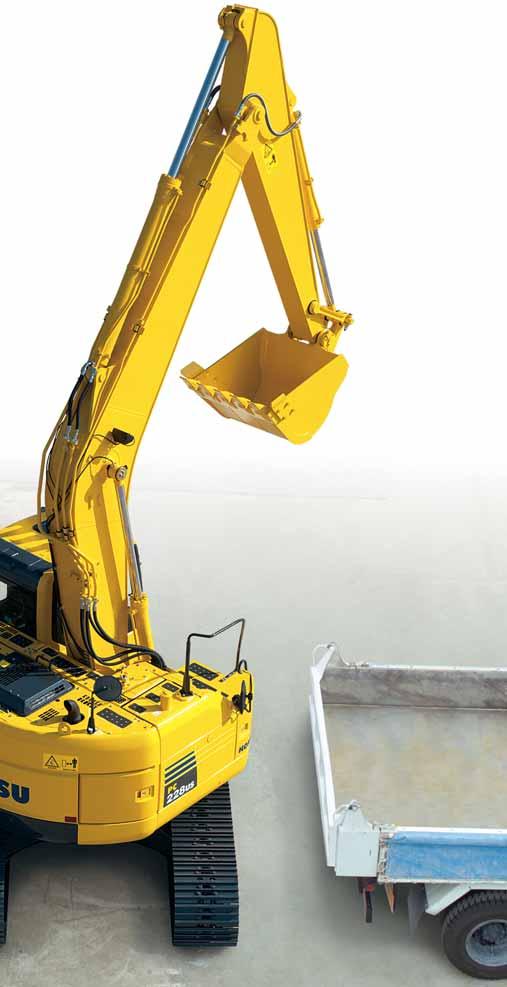

5 Přečnívá přes šíři pasů Přečnívá přes šíři pasů (zadní) Přečnívá přes šíři pasů (přední) Přečnívá přes šíři pasů Krátká zadní část otočné nástavby a vynikající stabilita Model PC228USLC-8 má zaoblený profil s minimálním počtem výstupků na přední i zadní části stroje. Extrémně malý poloměr otáčení zadní části nástavby je dokonale vhodný pro práci v omezeném prostoru, zejména v městské zástavbě, nebo při výstavbě silnic, těžbě a demolicích. Díky optimalizované kompaktnosti je model PC228USLC-8 mimořádně stabilní. Tato stabilita společně s velkým pracovním dosahem vytváří z tohoto modelu ideální stroj pro jakoukoli práci vyžadující dlouhý dosah, jako jsou demoliční práce a práce prováděné na svahu. S dostatečným dosahem pro vyklápění, který je k dispozici pro nakládací práce, může obsluha stroje vždy pracovat snadno, efektivně a s absolutní jistotou. 5

6 Výkon a ohleduplnost k životnímu prostředí Motor ecot3 s nízkou spotřebou Motor Komatsu SAA6D107E-1 se vyznačuje velkým kroutícím momentem, vyšším výkonem při nízkých otáčkách a nízkou spotřebou paliva. Motor ecot3 je charakterizován novým tvarem spalovací komory s optimalizovaným časováním vstřiku a spalování. Byl zvýšen pracovní tlak nového systému vstřikování paliva (common rail), aby bylo zdokonaleno vstřikování a využití paliva. Mezistupňový chladič (vzduch - vzduch) snižuje teplotu stlačeného vzduchu dodávaného turbodmychadlem do válců motoru, čímž dále snižuje spotřebu paliva. Integrovaný hydraulický systém Komatsu Model PC228USLC-8 je velmi citlivě reagující a produktivní stroj, u kterého jsou všechny hlavní hydraulické komponenty navrženy a vyrobeny společností Komatsu. Elektronický řízený uzavřený hydraulický systém se snímáním zátěže (CLSS) nabízí přesné ovládání během provádění jednoduchých i kombinovaných pohybů - aniž by docházelo ke ztrátám výkonu nebo produktivity. Ukazatel ekologického provozu a upozornění na chod ve volnoběžných otáčkách Unikátní ukazatel ECO pomáhá obsluze snižovat emise a spotřebu paliva, což zaručuje ekologicky šetrné a energeticky úsporné provádění pracovních operací. Aby bylo zabráněno dalšímu plýtvání s palivem v situacích, kdy stroj aktuálně nepracuje a je-li jeho motor v chodu ve volnoběžných otáčkách déle než 5 minut, standardní funkce na panelu zobrazí upozornění o volnoběžném provozu. Splňuje požadavky normy EU Stupeň IIIA Technologie nového motoru Komatsu ecot3 snižuje emise NOx a emise pevných částic, spotřebu paliva a provozní hlučnost. Motor Komatsu SAA6D107E-1 je opatřen certifikátem pro emisní předpisy EPA Tier III a EU Stupeň IIIA. Ukazatel ekologického provozu Upozornění na chod ve volnoběžných otáčkách 6

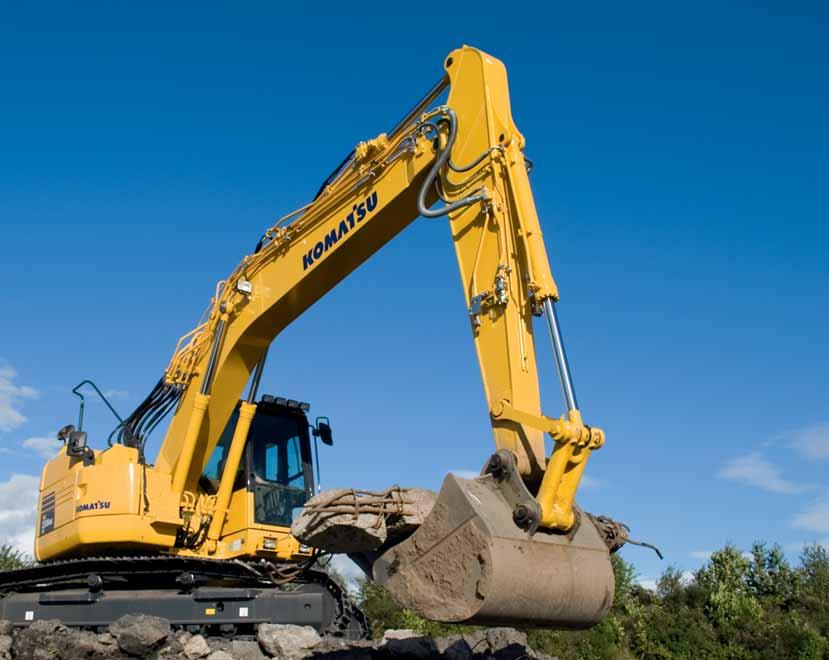

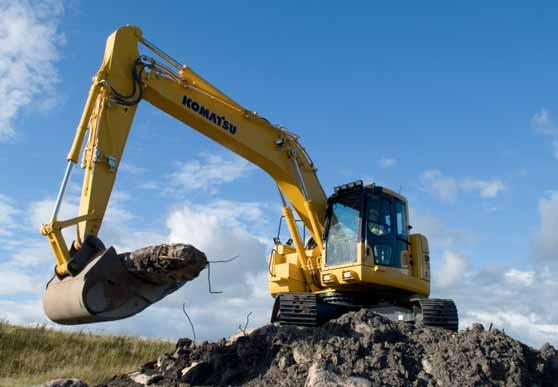

7 Elektrické přečerpávací čerpadlo Standardní vybavení u každého modelu PC228USLC-8 zahrnuje elektrické palivové čerpadlo se snadnou obsluhou a automatickým vypínáním. Další zvýšení bezpečnosti systému zaručují přepážka a speciální pěnová hmota, které pomáhají zabránit rozlití paliva na horké části stroje. 7

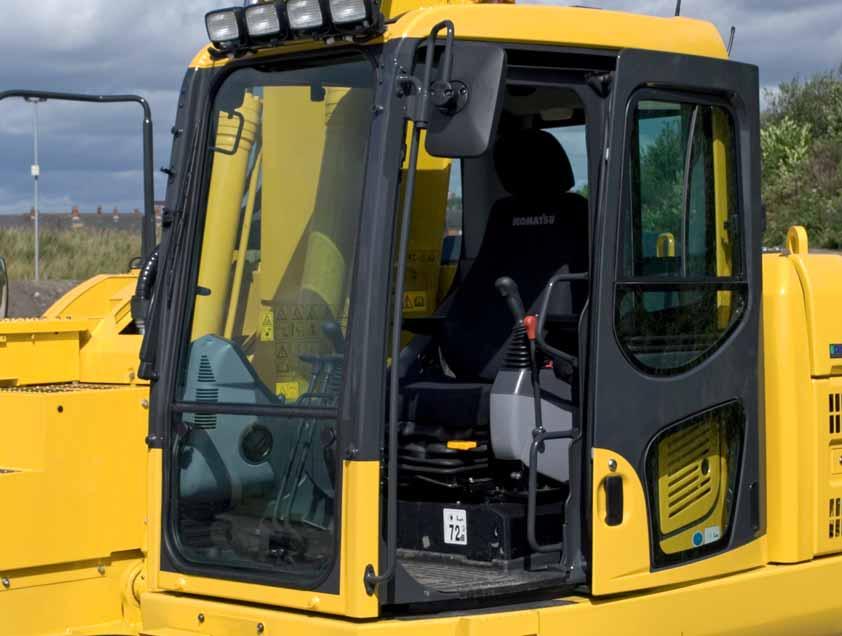

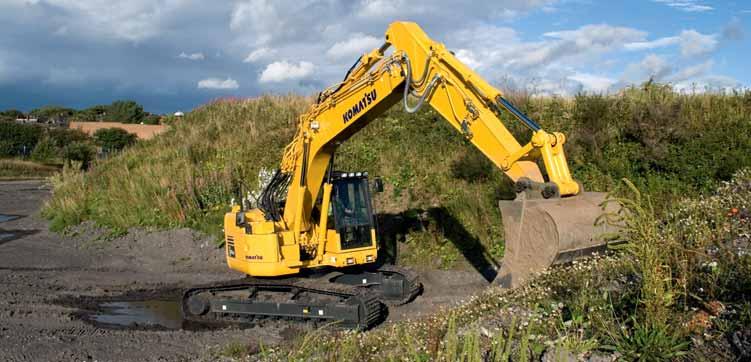

8 Maximální pohodlí obsluhy Široká, prostorná kabina Nově navržená, široká a prostorná kabina je vybavena vyhřívaným a pneumaticky odpruženým sedadlem se sklopným opěradlem. Výšku sedadla a jeho podélný náklon můžete snadno nastavit pomocí příslušné páky. Můžete také seřídit pracovní polohu loketních opěrek a polohu pracovní konzoly tak, aby provedené nastavení vyhovovalo vašim potřebám. Přetlakovaná kabina Spojení automatické klimatizace, filtru vzduchu a vnitřního tlaku vzduchu v kabině (60 Pa) zabraňuje vnikání prachu do kabiny. Konstrukce s nízkou hlučností Pásová rýpadla Komatsu řady 8 se vyznačují nejnižší provozní vnější hlučností ve své třídě a jsou vhodná zejména pro práci v omezených prostorech nebo v městské zástavbě. Nižší otáčky ventilátoru, velkokapacitní chladič a optimální použití zvukové izolace a materiálů tlumicích hluk, to vše pomáhá k tomu, že je hladina hluku v kabině rýpadel řady 8 srovnatelná s hladinou hluku v kabině osobního automobilu. Uložení na tlumičích Typická stabilita stroje Komatsu PC228USLC-8 v kombinaci s tuhým rámem a vícevrstvým viskózním systémem odpružení kabiny významně snižují působení vibrací na obsluhu. Automatická klimatizace Vedení s rychlospojkami (standard) Ovládací joysticky s tlačítky pro proporcionální ovládání příslušenství 8

9 Velký širokoúhlý TFT monitor Aby byla zajištěna bezpečnost, přesnost a plynulost práce, uživatelsky příjemný monitor disponuje vysoce intuitivním rozhraním pro řídicí a monitorovací systém všech zařízení stroje (EMMS). Vícejazyčný palubní monitor, na kterém jsou okamžitě k dispozici všechny základní informace, je vybaven jednoduchými a snadno ovladatelnými spínači a multifunkčními tlačítky, které pouhým stisknutím špičkou prstu poskytují obsluze přístup k široké řadě funkcí a provozních informací. 9

10 Nejpřísnější bezpečnostní normy Bezpečný provoz v omezených prostorech Zaoblený profil stroje umožňuje práci v úzkých prostorech nebo na místech s velkým počtem překážek. Kompaktní konstrukce zadní části nástavby minimalizuje rizika nárazu zadní části a umožňuje maximální koncentraci obsluhy na prováděnou práci. Optimální bezpečnost na staveništi Bezpečnostní prvky stroje Komatsu PC228USLC-8 vyhovují požadavkům nejnovějších průmyslových standardů a pracují společně jako systém, který minimalizuje rizika hrozící osobám uvnitř stroje nebo v jeho blízkosti. Zvuková výstraha pro pojezd dále zvyšuje bezpečnost na staveništi. Velmi odolné protiskluzové desky na nášlapných plochách - s přídavnou třecí vrstvou - dlouhodobě udržují povrch protiskluzovým. velmi kvalitní tlumení otřesů a rázů, odolnost proti nárazu a dlouhou provozní životnost. V případě převrácení stroje udržuje bezpečnostní pás obsluhu v bezpečnostní zóně kabiny. Model Komatsu PC228USLC-8 může být na vaše přání vybaven také ochranným systémem proti padajícím předmětům (FOPS), který splňuje požadavky normy ISO stupně 2. Zadní kamerový systém Kamera ve standardní výbavě stroje poskytuje na širokoúhlém monitoru výjimečně dokonalý výhled do zadního pracovního prostoru stroje. Velká zpětná zrcátka na obou stranách stroje zaručují splnění požadavků nejnovějších norem ISO, které se týkají výhledu ze stroje. Malý poloměr otáčení zadní části stroje 1,68 m Zadní část stroje PC228USLC-8 je daleko kompaktnější než u konvenčních modelů, PC228USLC-8 výrazně snižuje potřebu kontroly prostoru za strojem během práce. Malý poloměr otáčení pracovního zařízení 2,31 m Úhlový výložník stroje PC228USLC-8 je větší než u stroje PC210-8, zatímco jeho vpředu přečnívající část je zmenšená. Bezpečná kabina SpaceCab Nová kabina je vybavena ochrannou konstrukcí ROPS splňující požadavky normy ISO :2008. Je tvořena rámem z ocelových profilů a poskytuje Zadní kamerový systém Bezpečná kabina SpaceCab 10 Ochranný systém proti padajícím předmětům (FOPS) dodávaný na přání

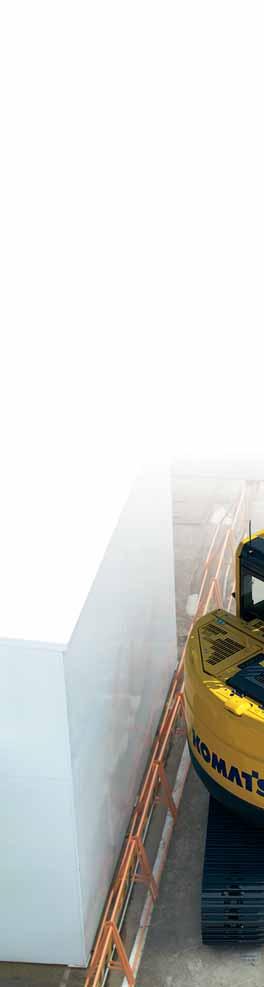

11 180 šíře otoče: mm Minimální poloměr otáčení pracovního zařízení mm Poloměr otáčení pracovního zařízení je zmenšen o 730 mm Poloměr otáčení zadní části mm Poloměr otáčení zadní části je zmenšen o mm Při provádění práce na silnicích přečnívá do volného jízdního pruhu pouze minimální část stroje. Tak je umožněno přistavení nákladního vozidla blíže ke stroji. 11

12 Kvalita, na kterou se můžete spolehnout Spolehlivý a účinný Produktivita je klíčem k úspěchu všechny hlavní komponenty modelu PC228USLC-8 jsou navrženy a vyrobeny přímo společností Komatsu. Hlavní funkce stroje jsou dokonale sladěny tak, aby zaručovaly vysokou spolehlivost a produktivitu stroje. Robustní konstrukce Maximální tuhost a odolnost - společně s prvotřídním zákaznickým servisem - jsou základními kameny filozofie Komatsu. V klíčových bodech konstrukce stroje jsou použity jednodílné desky a odlitky, aby bylo zaručeno správné rozložení zátěže. Komponenty s kvalitou Komatsu S využitím nejmodernějších počítačem řízených postupů, dokonalých testovacích programů a komplexních výrobních postupů a technologií vyrábí společnost Komatsu stroje, které jsou navrhovány, vyráběny a testovány tak, aby splňovaly požadavky nejpřísnějších norem. Široká servisní síť Rozsáhlá distribuční síť dealerů Komatsu je připravena pomáhat v zajištění optimální kondice vašeho strojového parku. K dispozici jsou přizpůsobené servisní balíčky s expresní dostupností náhradních dílů, což zaručuje, že si Vaše stroje Komatsu budou stále udržovat špičkový výkon. Posuvné dveře umožňují snadné nastupování v omezených prostorech a současně omezují riziko jejich poškození. Kabina je vybavena také posuvným oknem. Spodní uchycení ramene z odlitku Plechy výložníku z jednoho kusu 12

13 13

14 Satelitní vyhledávací systém Komatsu KOMTRAX je revolučním systémem vyhledávání strojů, navrženým k úspoře Vašeho času a nákladů. Nyní můžete své zařízení sledovat kdykoliv a kdekoliv. Využití cenných informací o stroji, zjištěných přes webové rozhraní KOMTRAX optimalizuje plánování údržby stroje a jeho výkonnosti. Systém KOMTRAX Vám může pomáhat následovně: Kompletní monitorování stroje Systém poskytuje podrobná provozní data o tom, kdy jsou Vaše stroje používány a jaká je jejich produktivita. Řízení celého strojového parku Neustálé sledování polohy Vašich strojů a zabránění jejich nepovolenému použití nebo jejich krádeži. Kompletní stav stroje Příjem varování, výstrah a upozornění prostřednictvím webových stránek nebo u, což pomáhá s plánováním údržby a prodlužuje provozní životnost stroje. O dalších podrobnostech o systému KOMTRAX Vás informuje brožura KOMTRAX, dostupná u Vašeho nejbližšího dodavatele strojů Komatsu. 14

15 KOMTRAX Produktivní čas stroje S Denním pracovním přehledem ve formě grafu dostáváte přesné údaje o běhu motoru Vašeho stroje, jako např. kdy byl motor nastartován a zastaven, stejně jako o celkové době jeho běhu. Plánování údržby Zvýšení produktivity a zdokonalení plánování údržby. Indikace výstrah, musí-li dojít k výměně takových položek jako jsou filtry nebo olej. Poloha celé flotily Seznam Vašich strojů neustále sleduje jejich polohu v republice i ostatních zemích. Sledování stroje během přepravy Je-li Váš stroj přepravován, systém KOMTRAX zasílá zprávy na webové stránky nebo pomocí u, abyste byli informováni o postupu přepravy a o dosažení požadované destinace. Bezpečnostní upozornění Můžete dostávat bezpečnostní upozornění jak přes webové rozhraní Komtraxu, tak i em. Další zabezpečení Funkce Uzamčení motoru poskytuje možnost naprogramovat, kdy může být motor nastartován. S funkcí Geo plotu systém KOMTRAX zasílá upozornění o pohybu stroje v a mimo předem definovaný prostor. 15

16 Jednoduchá údržba Optimální údržbový plán Komatsu navrhlo svůj stroj PC228USLC-8 s ohledem na co nejlepší servisní přístup. Díky tomu nehrozí vynechání běžné údržby či servisu z nedostatku času. Tím se zkracují i časy prostojů. Na stroji PC228USLC-8 se najde mnoho servisních výhod. Odlučovač vody Standardní příslušenství, které odloučí všechnu vodu, která je sloučena s palivem, čímž chrání palivový systém před možným poškozením. Olejové filtry s dlouhou životností Filtry hydraulického oleje používají vysoce výkonný filtrační materiál, který zaručuje dlouhé intervaly výměny vložky, což významně snižuje náklady na údržbu Mezichladič 2. Vzduchový filtr 3. Nádržka chladicí kapaliny 4. Akumulátory 5. Schránka na nářadí 6. Držák mazacího lisu 7. Olejový chladič 8. Chladič 9. Měrka motorového oleje 10. Palivový filtr 11. Plnicí otvor motorového oleje 12. Filtr motorového oleje 13. Otvor pro doplnění oleje do skříně náhonu čerpadel 14. Výpustný ventil paliva 15. Primární filtr paliva (s odlučovačem vody) 16. Palivová nádrž 17. Hydraulická nádrž 18. Hlavní rozvaděč 19. Nádržka ostřikovače čelního skla 20. Měrka oleje převodovky otoče 21. Plnicí otvor pro olej převodovky otoče Flexibilní záruka Zakoupíte-li si zařízení Komatsu, získáte přístup k celé řadě programů a služeb, které jsou vytvořeny proto, abyste ze své investice získali co nejvíce. Například program flexibilní záruky Komatsu poskytuje celou řadu záruk na stroj i jeho součásti. Podmínky záruky mohou být zvoleny tak, aby vyhovovaly vašim individuálním potřebám a požadavkům. Tento program byl vytvořen proto, aby vám pomohl snížit celkové provozní náklady. Vedle sebe umístěné chladiče Před chladičem vody, chladičem výfukových plynů a olejovým chladičem, které jsou umístěny souběžně, je dostatek místa, čímž je usnadněno nejen jejich čištění, ale i montáž a demontáž. Dlouhý interval mazání Na pouzdra pracovního zařízení je použit speciální tvrdý materiál, aby byl prodloužen interval mazání. Intervaly mazání všech pouzder pracovního zařízení, mimo horního pouzdra ramena, jsou 500 provozních hodin, což snižuje náklady na údržbu. Omyvatelná podlaha Podlaha se, díky omyvatelnému povrchu a odvodním otvorům vody, snadno udržuje v čistotě. 16

17 Technické údaje MOTOR Model... Komatsu SAA6D107E-1 Typ... Vznětový s přímým vstřikováním se systémem Common rail, kapalinou chlazený, přeplňovaný se sníženou hladinou emisí a předchladičem Výkon motoru při otáčkách motoru ot/min ISO kw / 158 PS ISO 9249 (výkon na setrvačníku) kw / 150 PS Počet válců...6 Vrtání zdvih mm Zdvihový objem... 6,69 l Akumulátory V/120 Ah Alternátor V/60 A Startér V/5,5 kw Typ vzduchového filtru... Dvojitý filtr s bezpečnostní vložkou s předčističem a indikací znečištění na monitoru Chlazení...Vrtule chlazení se sacím účinkem a letmo uloženým chladičem OTOČOVÝ SYSTÉM Typ...Axiální pístový hydromotor pohánějící dvouredukční planetové soukolí Zámek otoče...elektricky aktivovaná brzda v olejové lázni integrovaná v hydromotoru otoče. Rychlost otáčení ,0 ot/min ŘÍZENÍ A BRZDY Ovládání řízení... Dvě páky s pedály a možností nezávislého ovládání každého pásu zvlášť Typ pohonu...hydrostatický Pojezdové ústrojí... Automatické s možností volby ze 3 rychlostí Stoupavost...70%, 35 Pojezdová rychlost Pomalá / Střední / Rychlá... 3,0 / 4,1 / 5,5 km/h Maximální tažná síla kg Brzdový systém... Hydraulicky ovládané lamelové brzdy v každém pojezdovém motoru HYDRAULICKÝ SYSTÉM Typ... Systém HydrauMind s uzavřeným okruhem, funkcí Load Sensing a tlakovým vyrovnávacím ventilem Přídavné okruhy...v závislosti na provedení mohou být instalovány až dva hydraulické okruhy Hlavní čerpadla...2 pístová čerpadla s proměnným průtokem na ovládání výložníku, násady, lžíce, otoče a pojezdových okruhů Maximální průtok čerpadel l/min Nastavení bezpečnostních přepouštěcích ventilů Pracovní zařízení bar Pojezdové ústrojí bar Otoč bar Pilotní ovládací okruh...33 bar PLNÍCÍ OBJEMY PROVOZNÍCH KAPALIN Palivová nádrž l Chladič l Motorový olej... 23,1 l Pohon otoče... 7,1 l Hydraulická nádrž l Koncové převody (každá strana)... 5,2 l PODVOZEK Konstrukce...Centrální X-rám s bočně uloženými skříňovými rámy pásů Řetěz Typ... Plně utěsněný Desky pasu (každá strana)...49 Napínání...Kombinovaná hydraulická jednotka s pružinou Kladky Pojezdové kladky (každá strana)...9 Nosné kladky (každá strana)...2 ŽIVOTNÍ PROSTŘEDÍ Emise motoru... Plně vyhovuje emisním omezením výfukových plynů Stupeň IIIA a EPA Tier III Hladiny hluku LwA hladina vnějšího hluku db(a) (2000/14/EC Stupeň II) LpA hladina vnitřního hluku...72 db(a) (ISO 6396 dynamický test) Úroveň vibrací (EN 12096:1997)* Ruka/paže... 2,5 m/s² (přesnost K = 0,49 m/s²) Tělo... 0,5 m/s² (přesnost K = 0,25 m/s²) Pro posouzení případných rizik dle 2002/44/EC, prosíme konzultujte s ISO/TR 25398:2006. PROVOZNÍ HMOTNOST JEDNODÍLNÝ VÝLOŽNÍK DVOJDÍLNÝ VÝLOŽNÍK Tříbřité desky pasu Provozní hmotnost Měrný tlak Provozní hmotnost Měrný tlak 600 mm kg 0,48 kg/cm² kg 0,50 kg/cm² 700 mm kg 0,41 kg/cm² kg 0,43 kg/cm² 800 mm kg 0,37 kg/cm² kg 0,38 kg/cm² Provozní hmotnost včetně 2,9 m dlouhé násady, 650 kg lžíce, obsluhy, provozních náplní, plné palivové nádrže a standardního vybavení. 17

18 Rozměry stroje ROZMĚRY STROJE JEDNODÍLNÝ VÝLOŽNÍK A Celková šíře vrchní nástavby mm B Celková výška s kabinou mm C Celková délka základního stroje mm D Délka zadní otočné části mm Poloměr otáčení zadní části mm E Světlost pod protizávažím mm F Výška zadní části stroje (po horní část krytu motoru) mm G Světlost nad zemí 440 mm H Vzdálenost os vodicího a hnacího kola mm I Délka pásu mm J Rozchod pásů mm K Šíře pásu 600, 700, 800 mm L Celková šíře přes pasy 600 mm mm Celková šíře přes pasy 700 mm mm Celková šíře přes pasy 800 mm mm M Vzdálenost radlice od středu otoče mm N Radlice, maximální výška zdvihu 635 mm O Výška radlice 745 mm P Radlice, maximální hloubka rýpání 390 mm Šířka radlice (přes pásy 600 mm) mm A Q D G B S E F J L M K Q H C, I R S N O P R PŘEPRAVNÍ ROZMĚRY JEDNODÍLNÝ VÝLOŽNÍK DVOJDÍLNÝ VÝLOŽNÍK Délka násady 2,4 m 2,9 m 2,4 m 2,9 m Q Přepravní délka mm mm mm mm R Délka na zemi (přepravní) mm mm mm mm S Celková výška (k vrcholu výložníku) mm mm Celková výška (k ohybu hadic) mm mm 18

19 MAX. OBJEM LŽÍCE A HMOTNOST JEDNODÍLNÝ VÝLOŽNÍK Délka násady 2,4 m 2,9 m Měrná hmotnost materiálu do 1,2 t/m³ 1,49 m³ kg 1,37 m³ kg Měrná hmotnost materiálu do 1,5 t/m³ 1,36 m³ kg 1,26 m³ 950 kg Měrná hmotnost materiálu do 1,8 t/m³ 1,18 m³ 900 kg 1,10 m³ 875 kg DVOJDÍLNÝ VÝLOŽNÍK Délka násady 2,4 m 2,9 m Měrná hmotnost materiálu do 1,2 t/m³ 1,43 m³ kg 1,32 m³ 975 kg Měrná hmotnost materiálu do 1,5 t/m³ 1,22 m³ 925 kg 1,12 m³ 875 kg Měrná hmotnost materiálu do 1,8 t/m³ 1,06 m³ 850 kg 0,97 m³ 800 kg Max. kapacita a hmotnost jsou počítány dle ISO 10567:2007. Prosíme konzultujte správnou volbu lžíce a příslušenství vhodnou pro Vaše podmínky se svým distributorem. SÍLY NÁSADY A LŽÍCE Délka násady 2,4 m 2,9 m Síla od válce ramene s PowerMax kg kg Síla od válce lopaty s PowerMax kg kg Je dodávána široká paleta příslušenství Komatsu Je dodávána široká paleta příslušenství. Prosíme kontaktujte svého dodavatele pro informace o kompletní řadě příslušenství. 19

20 Pracovní dosahy JEDNODÍLNÝ VÝLOŽNÍK H A B I C E D G F DÉLKA NÁSADY 2,4 m 2,9 m A Maximální rypná výška mm mm B Maximální výsypná výška mm mm C Maximální rypná hloubka mm mm D Maximální svislá rypná hloubka mm mm E Maximální rypná hloubka při vodorovném dnu 2,44 m mm mm F Maximální rypný dosah mm mm G Maximální rypný dosah při zemi mm mm H Minimální poloměr otočení mm mm I Max. výška při minimálním poloměru otáčení mm mm 20

21 Pracovní dosahy DVOJDÍLNÝ VÝLOŽNÍK (m) H A 6 B 5 4 I C E D G mm (m) F DÉLKA NÁSADY 2,4 m 2,9 m A Maximální rypná výška mm mm B Maximální výsypná výška mm mm C Maximální rypná hloubka mm mm D Maximální svislá rypná hloubka mm mm E Maximální rypná hloubka při vodorovném dnu 2,44 m mm mm F Maximální rypný dosah mm mm G Maximální rypný dosah při zemi mm mm H Minimální poloměr otočení mm mm I Max. výška při minimálním poloměru otáčení mm mm 21

22 Zdvihová kapacita JEDNODÍLNÝ VÝLOŽNÍK A Dosah ze středu otoče B Výška uchycení lžíce C Zdvihová kapacita včetně kinematiky lžíce (650 kg) a pístnice lžíce Při demontované pístnici či kinematice lžíce může zdvihová kapacita narůstat úměrně jejich hmotnosti. Se 700 mm širokými pasy Podélná kapacita Boční kapacita Kapacita při maximálním vyložení Délka násady 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m 2,4 m 2,9 m 650 kg 0,8 m³ 650 kg 0,8 m³ 6,0 m kg * * *4.750 * ,5 m kg * * * *6.210 *6.210 *8.000 * ,0 m kg * * ,5 m kg * ,0 m kg *6.970 * ,5 m kg *9.250 *9.250 *7.680 * ,0 m kg * * * * ,5 m kg * * * * ,0 m kg *2.780 *2.780 * *4.200 * ,5 m kg * * * *5.430 * ,0 m kg * * * * * ,5 m kg * * *6.860 * ,0 m kg * *5.200 * ,5 m kg *9.300 *9.300 *5.180 * ,0 m kg * * *9.740 * ,5 m kg * * * * * Zdvih je omezen spíše hydraulickou kapacitou než klopnou kapacitou. Hodnoty jsou měřeny dle standardů SAE J1097. Hodnoty nepřekračují 87% hydraulické zdvihové kapacity nebo 75% klopné kapacity. 22
