1 Nový Redukční ventil typ 582 Barostatický ventil typ 586

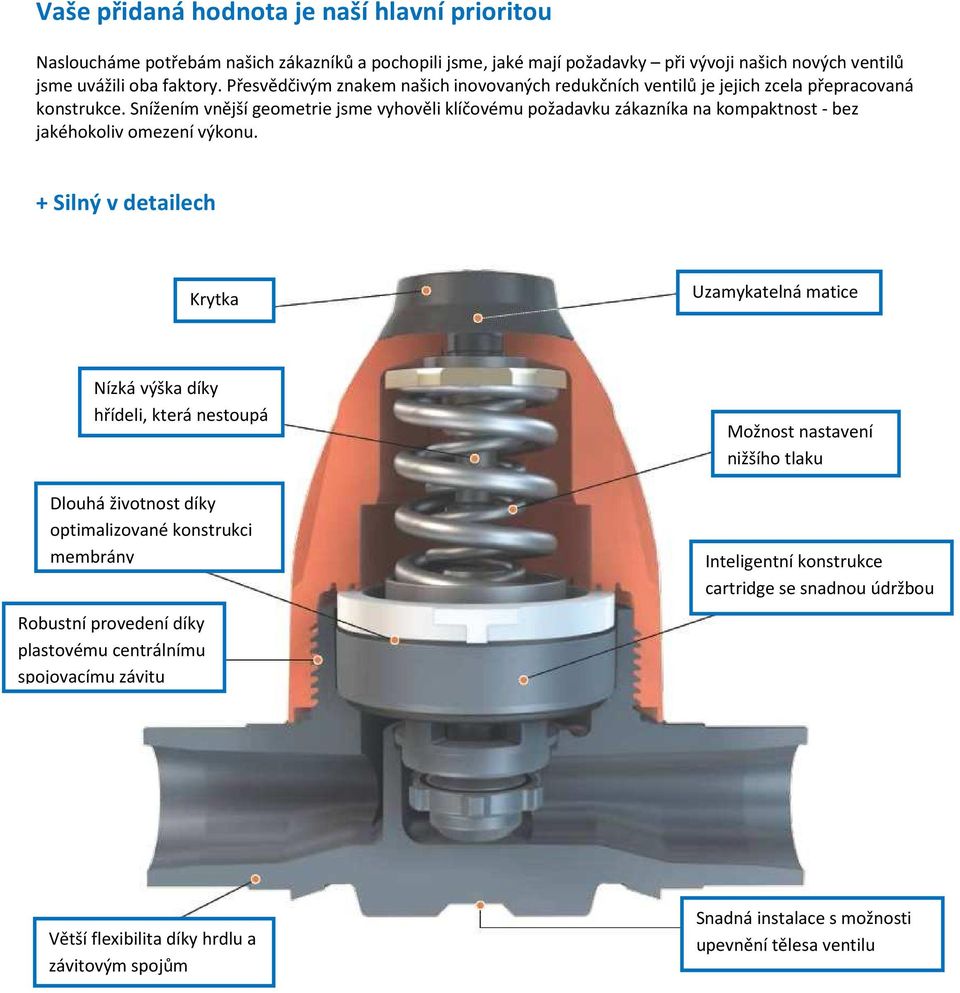

2 Vaše přidaná hodnota je naší hlavní prioritou Nasloucháme potřebám našich zákazníků a pochopili jsme, jaké mají požadavky při vývoji našich nových ventilů jsme uvážili oba faktory. Přesvědčivým znakem našich inovovaných redukčních ventilů je jejich zcela přepracovaná konstrukce. Snížením vnější geometrie jsme vyhověli klíčovému požadavku zákazníka na kompaktnost - bez jakéhokoliv omezení výkonu. + Silný v detailech Krytka Krytka Uzamykatelná matice Nízká Nízká výška celková díky výška díky hřídeli, která nestoupá hřídeli, která nestoupá Dlouhá životnost díky Dlouhá životnost díky optimalizované konstrukci membrány Robustní provedení díky plastovému centrálnímu spojovacímu závitu Možnost nastavení nižšího tlaku Inteligentní konstrukce cartridge se snadnou údržbou Větší flexibilita díky hrdlu a závitovým spojům Snadná instalace s možnosti upevnění tělesa ventilu

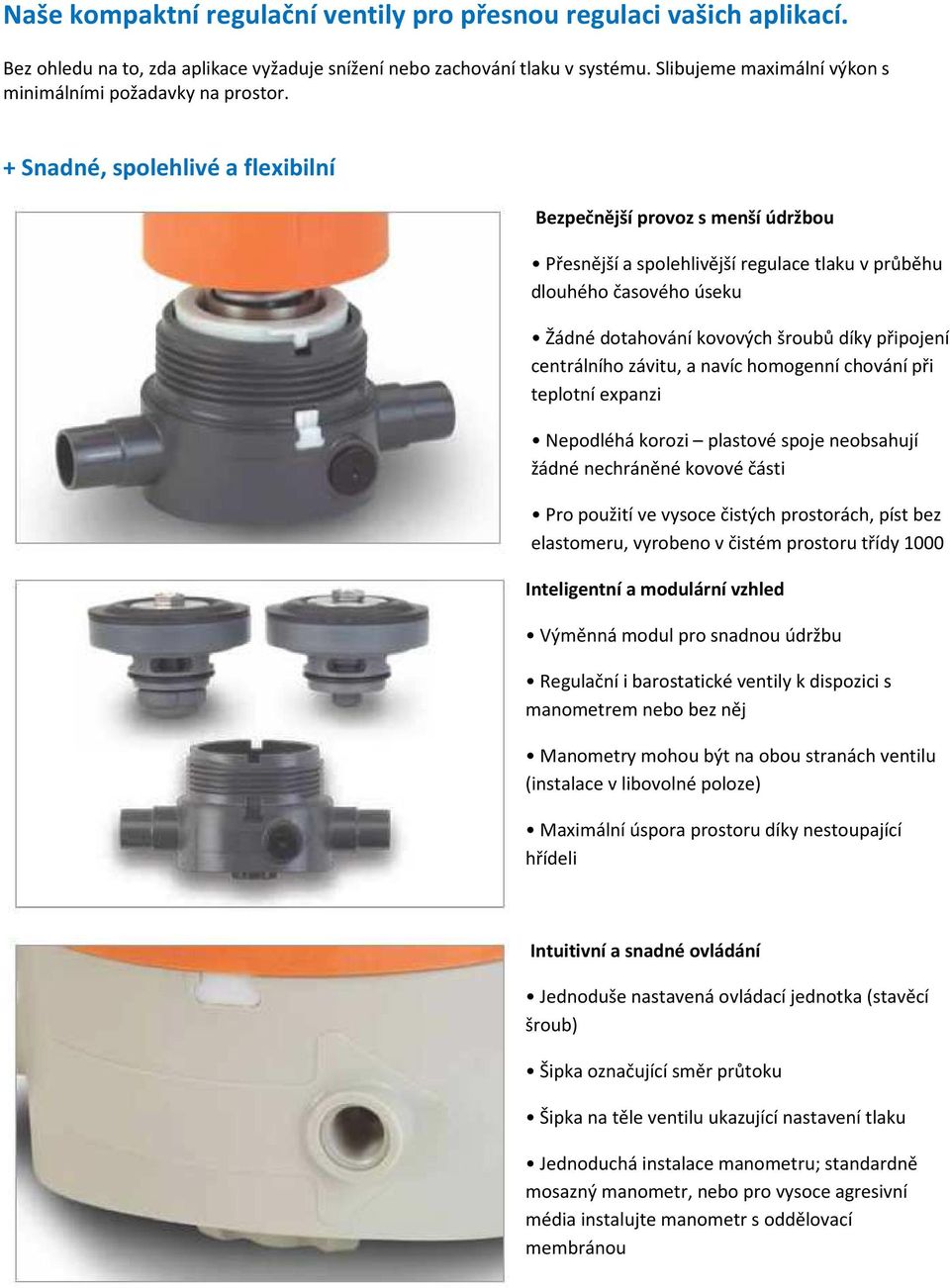

3 Naše kompaktní regulační ventily pro přesnou regulaci vašich aplikací. Bez ohledu na to, zda aplikace vyžaduje snížení nebo zachování tlaku v systému. Slibujeme maximální výkon s minimálními požadavky na prostor. + Snadné, spolehlivé a flexibilní Bezpečnější provoz s menší údržbou Přesnější a spolehlivější regulace tlaku v průběhu dlouhého časového úseku Žádné dotahování kovových šroubů díky připojení centrálního závitu, a navíc homogenní chování při teplotní expanzi Nepodléhá korozi plastové spoje neobsahují žádné nechráněné kovové části Pro použití ve vysoce čistých prostorách, píst bez elastomeru, vyrobeno v čistém prostoru třídy 1000 Inteligentní a modulární vzhled Výměnná modul pro snadnou údržbu Regulační i barostatické ventily k dispozici s manometrem nebo bez něj Manometry mohou být na obou stranách ventilu (instalace v libovolné poloze) Maximální úspora prostoru díky nestoupající hřídeli Intuitivní a snadné ovládání Jednoduše nastavená ovládací jednotka (stavěcí šroub) Šipka označující směr průtoku Šipka na těle ventilu ukazující nastavení tlaku Jednoduchá instalace manometru; standardně mosazný manometr, nebo pro vysoce agresivní média instalujte manometr s oddělovací membránou

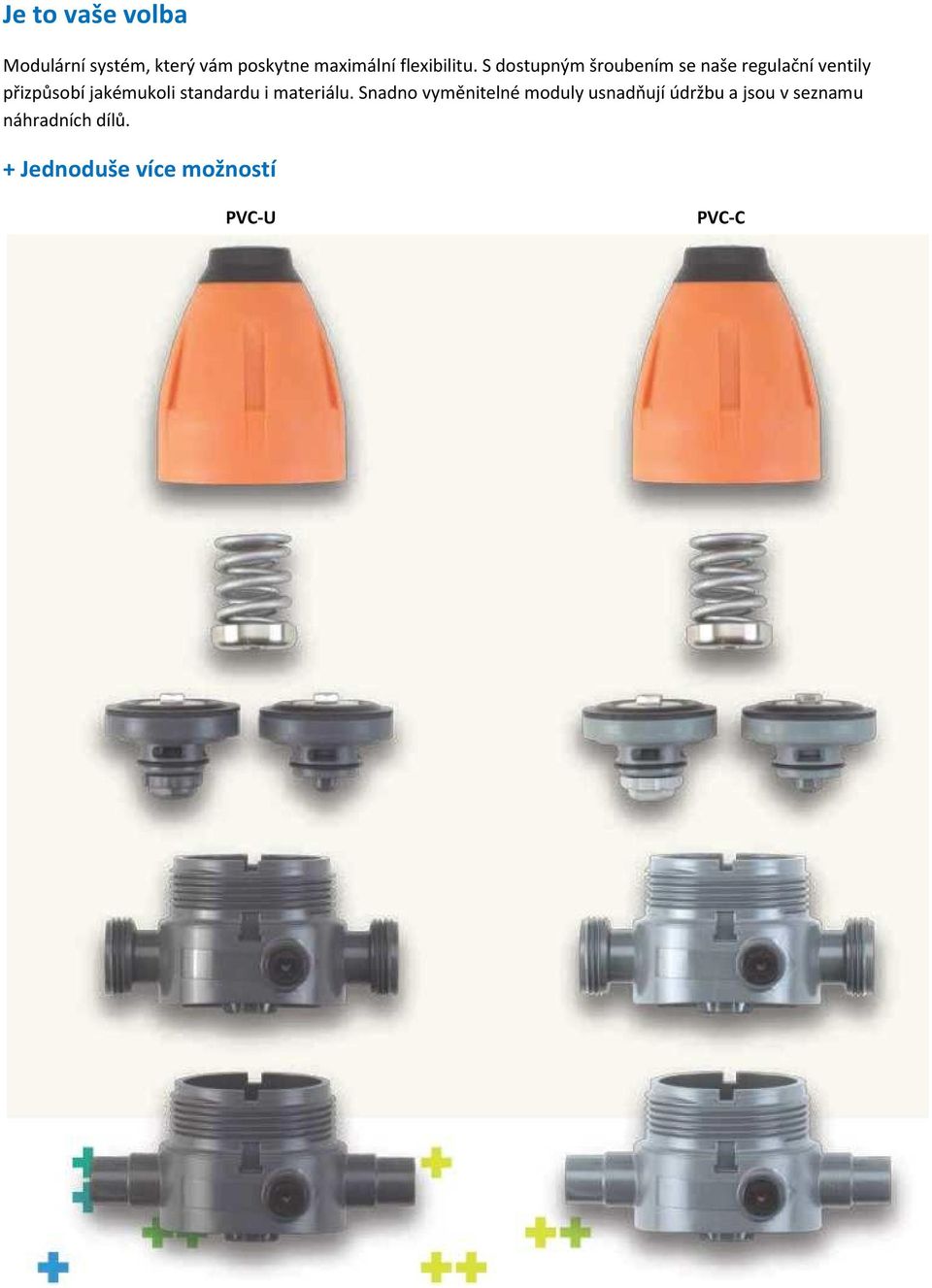

4 Je to vaše volba Modulární systém, který vám poskytne maximální flexibilitu. S dostupným šroubením se naše regulační ventily přizpůsobí jakémukoli standardu i materiálu. Snadno vyměnitelné moduly usnadňují údržbu a jsou v seznamu náhradních dílů. + Jednoduše více možností PVC-U PVC-C

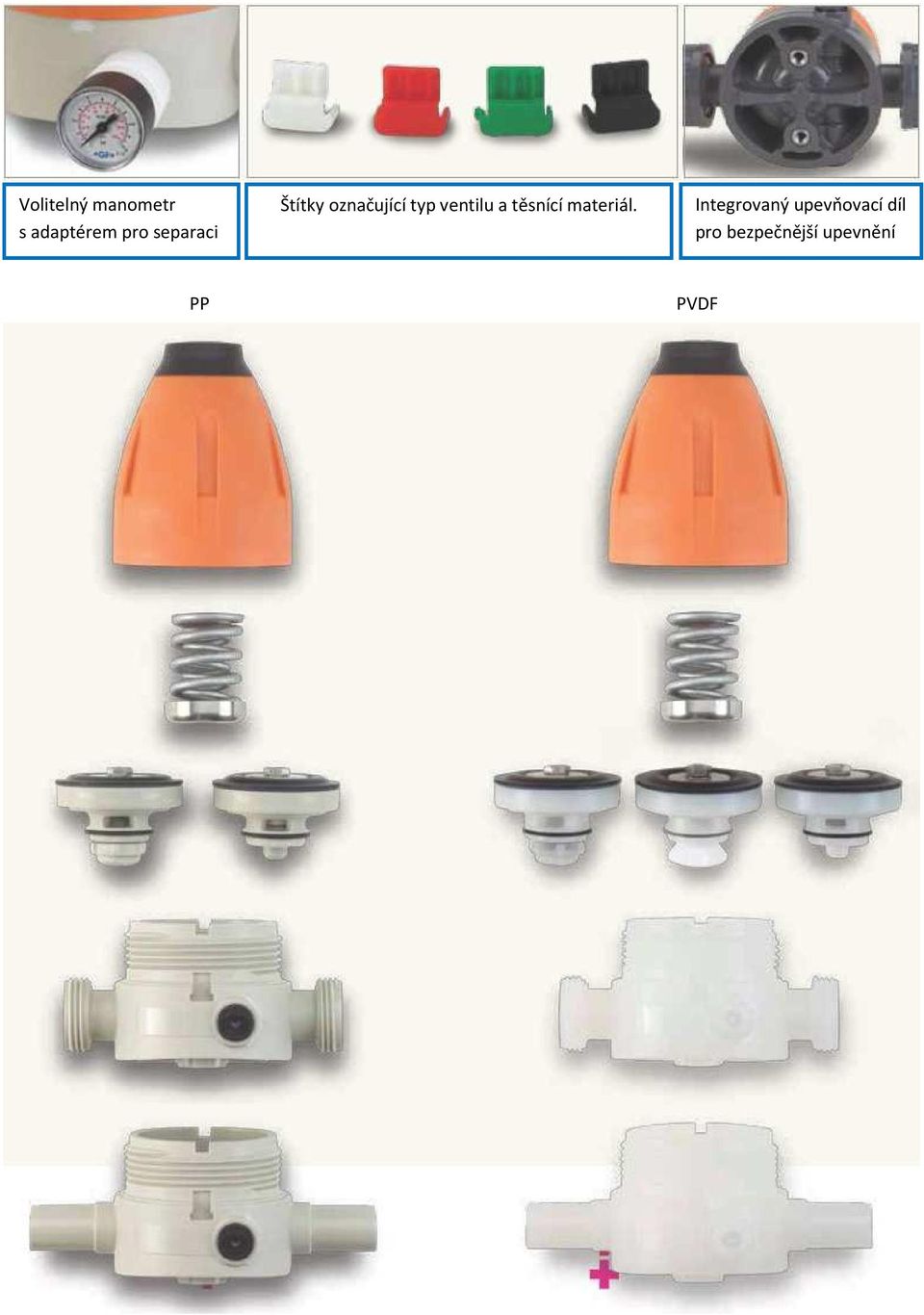

5 Volitelný manometr s adaptérem pro separaci médií. PP Štítky označující typ ventilu a těsnící materiál. Integrovaný upevňovací díl pro bezpečnější upevnění ventilu. PVDF

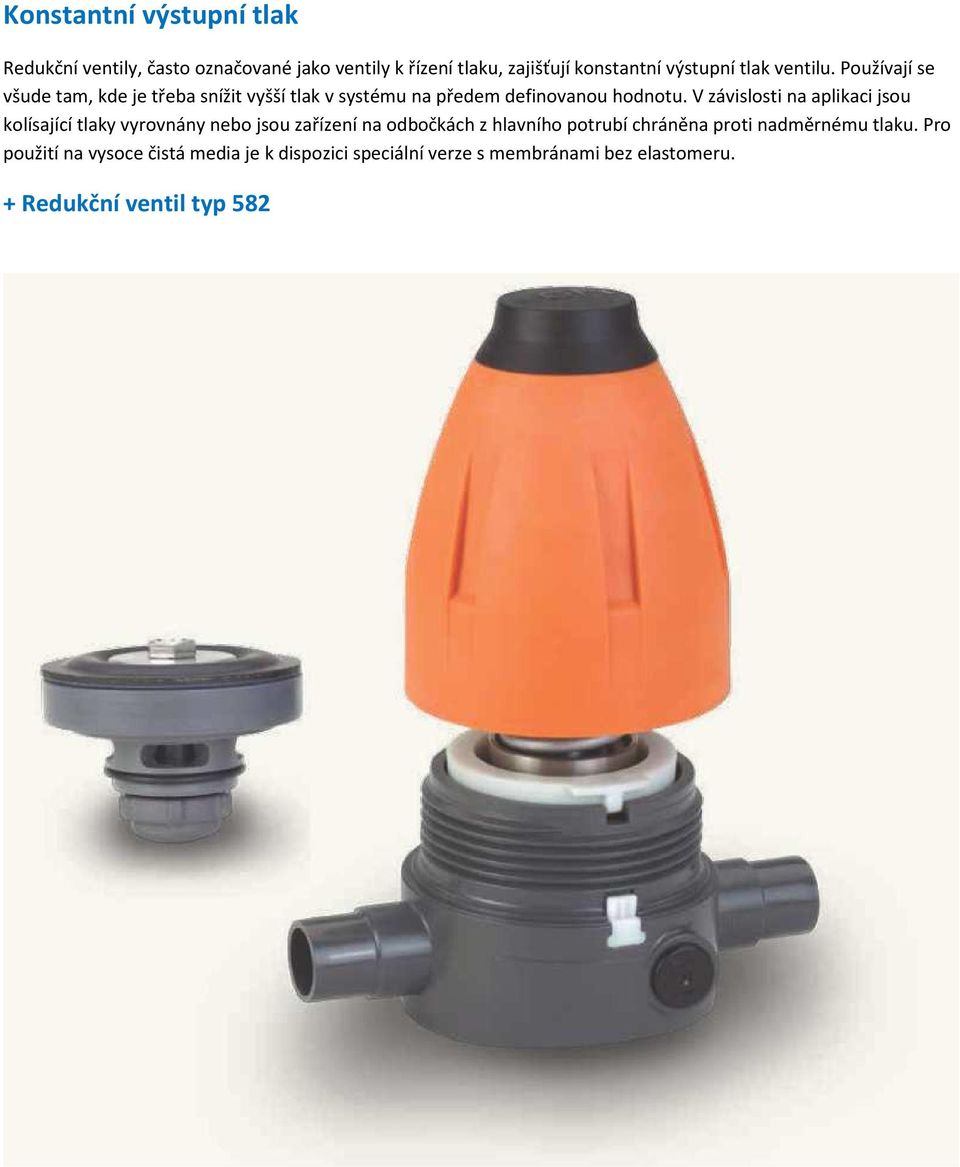

6 Konstantní výstupní tlak Redukční ventily, často označované jako ventily k řízení tlaku, zajišťují konstantní výstupní tlak ventilu. Používají se všude tam, kde je třeba snížit vyšší tlak v systému na předem definovanou hodnotu. V závislosti na aplikaci jsou kolísající tlaky vyrovnány nebo jsou zařízení na odbočkách z hlavního potrubí chráněna proti nadměrnému tlaku. Pro použití na vysoce čistá media je k dispozici speciální verze s membránami bez elastomeru. + Redukční ventil typ 582

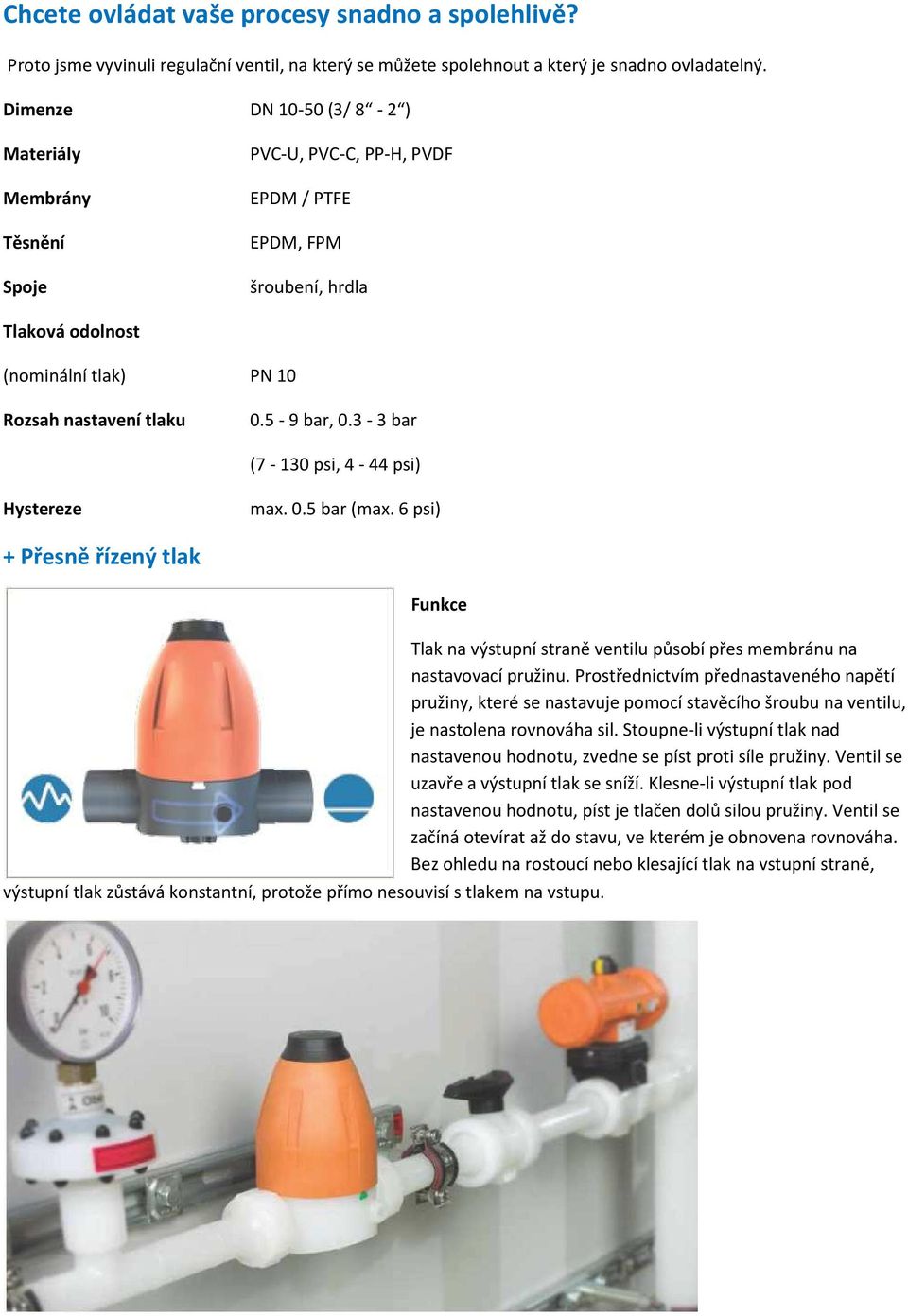

7 Chcete ovládat vaše procesy snadno a spolehlivě? Proto jsme vyvinuli regulační ventil, na který se můžete spolehnout a který je snadno ovladatelný. Dimenze DN (3/ 8-2 ) Materiály Membrány Těsnění Spoje PVC-U, PVC-C, PP-H, PVDF EPDM / PTFE EPDM, FPM šroubení, hrdla Tlaková odolnost (nominální tlak) PN 10 Rozsah nastavení tlaku bar, bar (7-130 psi, 4-44 psi) Hystereze max. 0.5 bar (max. 6 psi) + Přesně řízený tlak Funkce výstupní tlak zůstává konstantní, protože přímo nesouvisí s tlakem na vstupu. Tlak na výstupní straně ventilu působí přes membránu na nastavovací pružinu. Prostřednictvím přednastaveného napětí pružiny, které se nastavuje pomocí stavěcího šroubu na ventilu, je nastolena rovnováha sil. Stoupne-li výstupní tlak nad nastavenou hodnotu, zvedne se píst proti síle pružiny. Ventil se uzavře a výstupní tlak se sníží. Klesne-li výstupní tlak pod nastavenou hodnotu, píst je tlačen dolů silou pružiny. Ventil se začíná otevírat až do stavu, ve kterém je obnovena rovnováha. Bez ohledu na rostoucí nebo klesající tlak na vstupní straně,

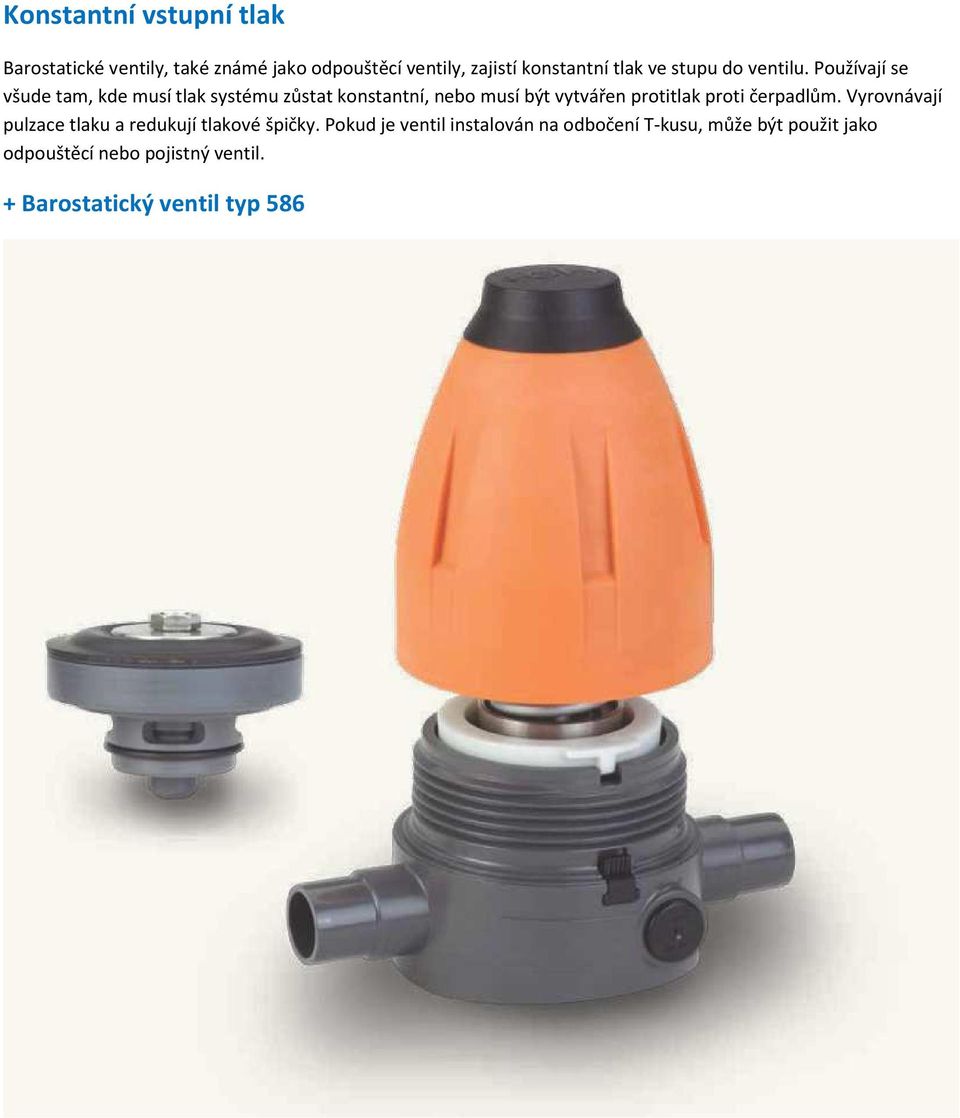

8 Konstantní vstupní tlak Barostatické ventily, také známé jako odpouštěcí ventily, zajistí konstantní tlak ve stupu do ventilu. Používají se všude tam, kde musí tlak systému zůstat konstantní, nebo musí být vytvářen protitlak proti čerpadlům. Vyrovnávají pulzace tlaku a redukují tlakové špičky. Pokud je ventil instalován na odbočení T-kusu, může být použit jako odpouštěcí nebo pojistný ventil. + Barostatický ventil typ 586

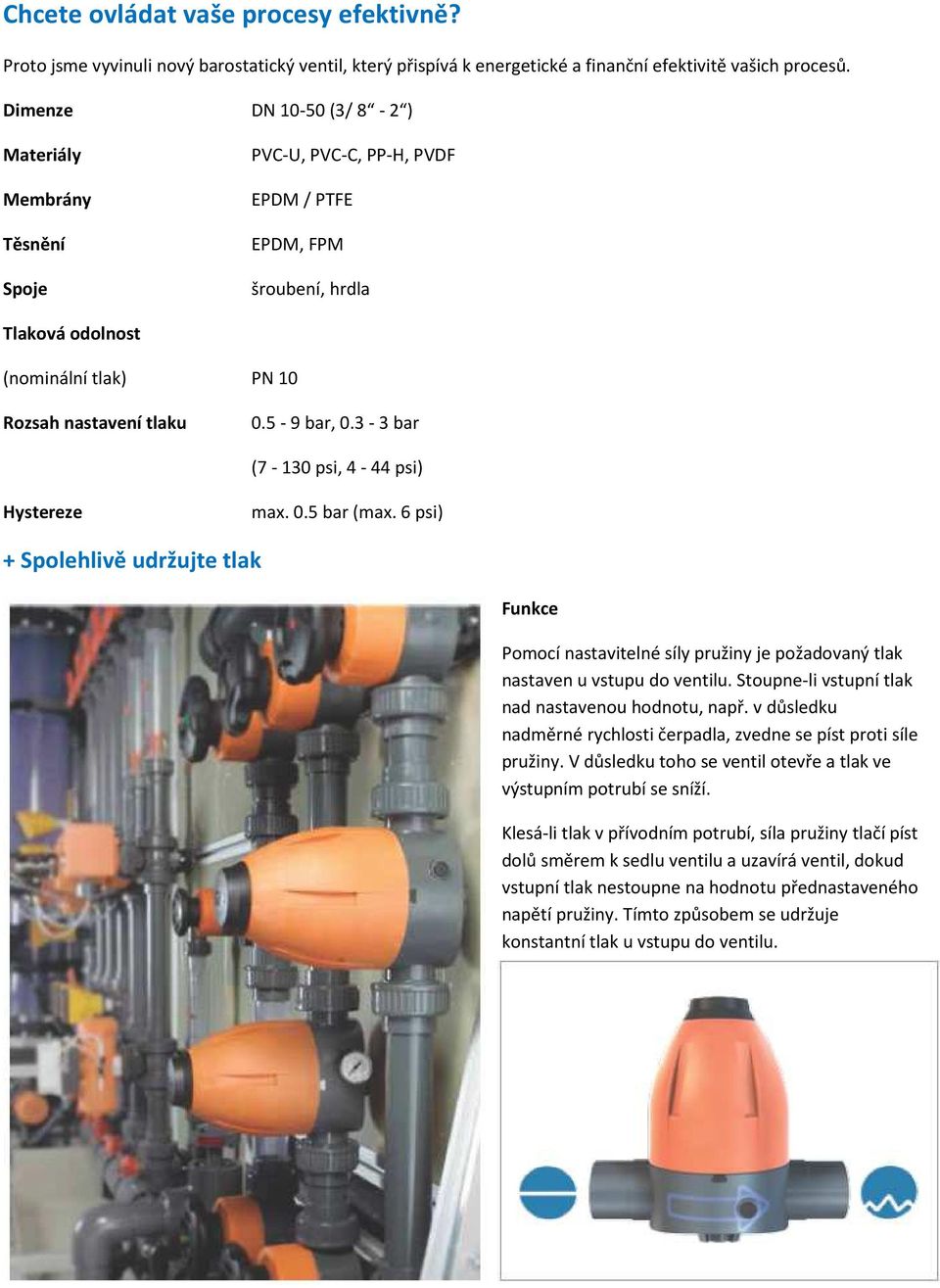

9 Chcete ovládat vaše procesy efektivně? Proto jsme vyvinuli nový barostatický ventil, který přispívá k energetické a finanční efektivitě vašich procesů. Dimenze DN (3/ 8-2 ) Materiály Membrány Těsnění Spoje PVC-U, PVC-C, PP-H, PVDF EPDM / PTFE EPDM, FPM šroubení, hrdla Tlaková odolnost (nominální tlak) PN 10 Rozsah nastavení tlaku bar, bar (7-130 psi, 4-44 psi) Hystereze max. 0.5 bar (max. 6 psi) + Spolehlivě udržujte tlak Funkce Pomocí nastavitelné síly pružiny je požadovaný tlak nastaven u vstupu do ventilu. Stoupne-li vstupní tlak nad nastavenou hodnotu, např. v důsledku nadměrné rychlosti čerpadla, zvedne se píst proti síle pružiny. V důsledku toho se ventil otevře a tlak ve výstupním potrubí se sníží. Klesá-li tlak v přívodním potrubí, síla pružiny tlačí píst dolů směrem k sedlu ventilu a uzavírá ventil, dokud vstupní tlak nestoupne na hodnotu přednastaveného napětí pružiny. Tímto způsobem se udržuje konstantní tlak u vstupu do ventilu.

10 Vyrobeno v čistých prostorách tř Zvláštní provedení pístu bez elastomeru pro vaše vysoce čisté aplikace.

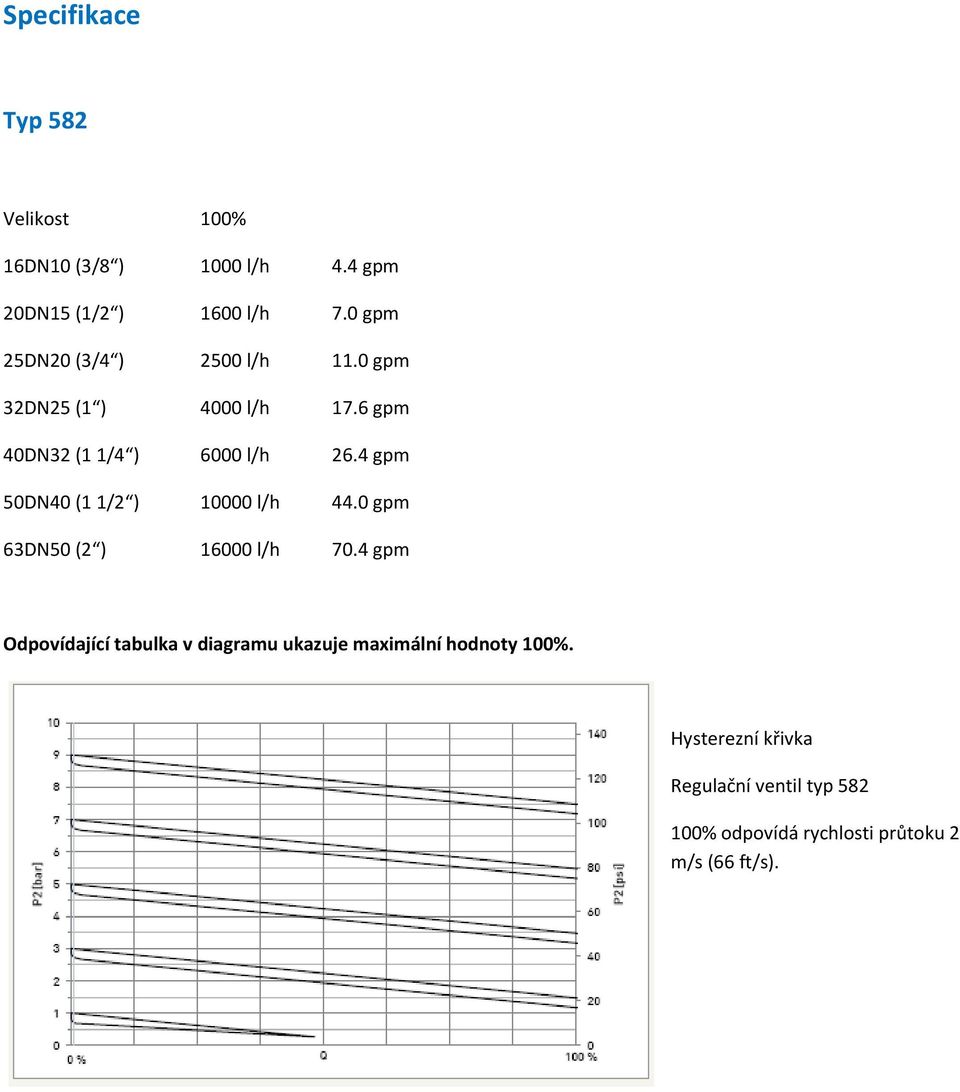

11 Specifikace Typ 582 Velikost 100% 16DN10 (3/8 ) 1000 l/h 4.4 gpm 20DN15 (1/2 ) 1600 l/h 7.0 gpm 25DN20 (3/4 ) 2500 l/h 11.0 gpm 32DN25 (1 ) 4000 l/h 17.6 gpm 40DN32 (11/4 ) 6000 l/h 26.4 gpm 50DN40 (11/2 ) l/h 44.0 gpm 63DN50 (2 ) l/h 70.4 gpm Odpovídající tabulka v diagramu ukazuje maximální hodnoty 100%. Hysterezní křivka Regulační ventil typ % odpovídá rychlosti průtoku 2 m/s (66 ft/s).

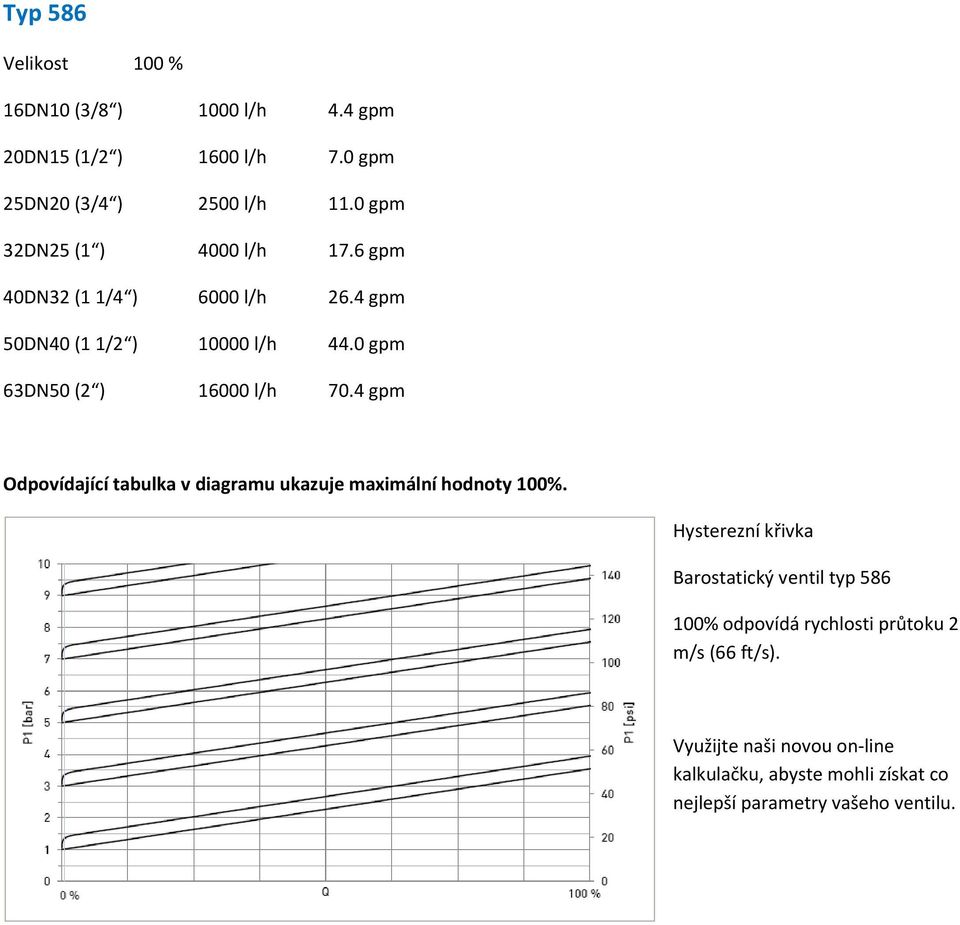

12 Typ 586 Velikost 100 % 16DN10 (3/8 ) 1000 l/h 4.4 gpm 20DN15 (1/2 ) 1600 l/h 7.0 gpm 25DN20 (3/4 ) 2500 l/h 11.0 gpm 32DN25 (1 ) 4000 l/h 17.6 gpm 40DN32 (11/4 ) 6000 l/h 26.4 gpm 50DN40 (11/2 ) l/h 44.0 gpm 63DN50 (2 ) l/h 70.4 gpm Odpovídající tabulka v diagramu ukazuje maximální hodnoty 100%. Hysterezní křivka Barostatický ventil typ % odpovídá rychlosti průtoku 2 m/s (66 ft/s). Využijte naši novou on-line kalkulačku, abyste mohli získat co nejlepší parametry vašeho ventilu.

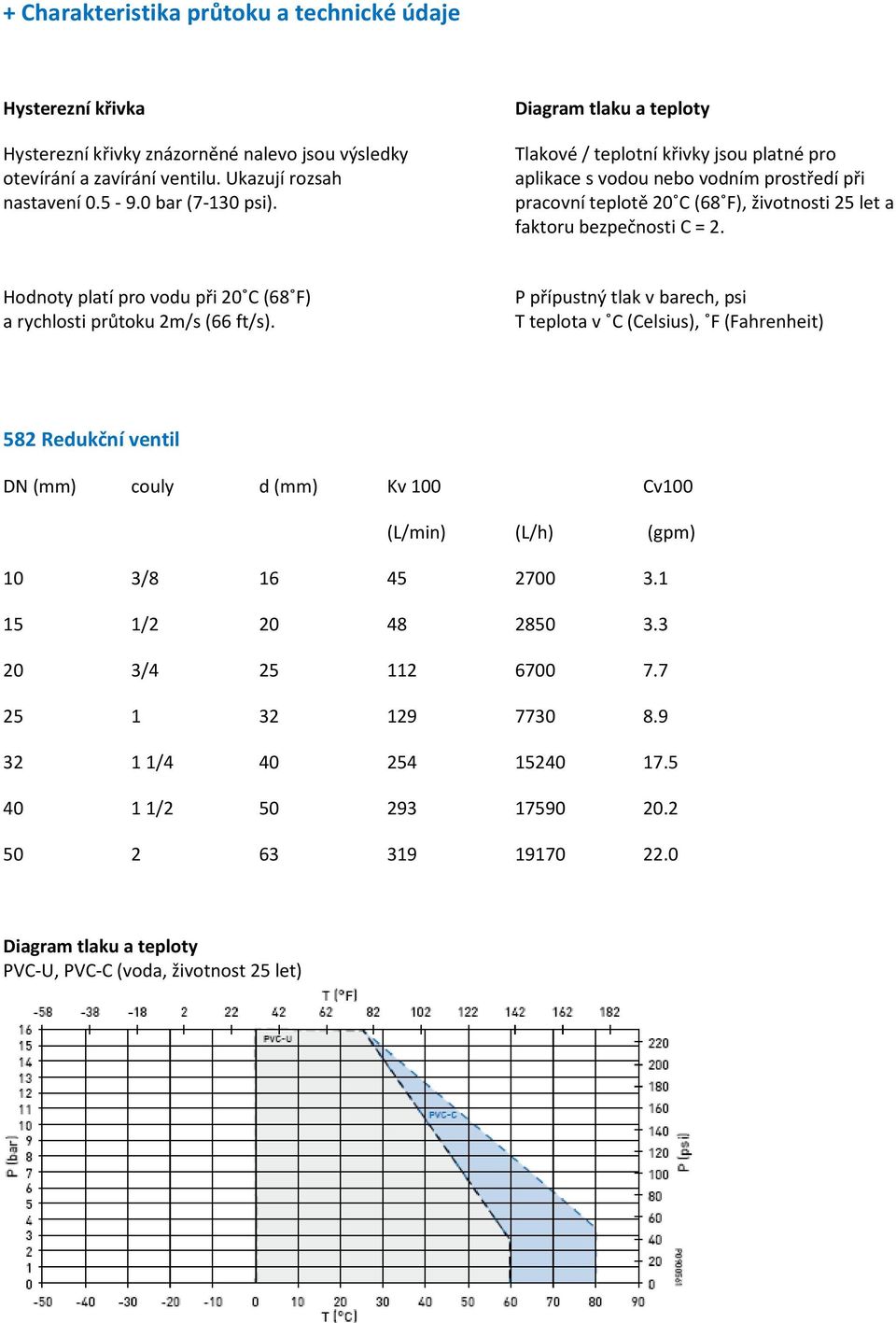

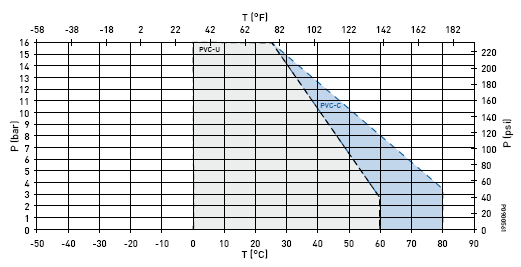

13 + Charakteristika průtoku a technické údaje Hysterezní křivka Hysterezní křivky znázorněné nalevo jsou výsledky otevírání a zavírání ventilu. Ukazují rozsah nastavení bar (7-130 psi). Diagram tlaku a teploty Tlakové / teplotní křivky jsou platné pro aplikace s vodou nebo vodním prostředí při pracovní teplotě 20 C (68 F), životnosti 25 let a faktoru bezpečnosti C = 2. Hodnoty platí pro vodu při 20 C (68 F) a rychlosti průtoku 2m/s (66 ft/s). P přípustný tlak v barech, psi T teplota v C (Celsius), F (Fahrenheit) 582 Redukční ventil DN (mm) couly d (mm) Kv 100 Cv100 (L/min) (L/h) (gpm) 10 3/ / / / / Diagram tlaku a teploty PVC-U, PVC-C (voda, životnost 25 let)

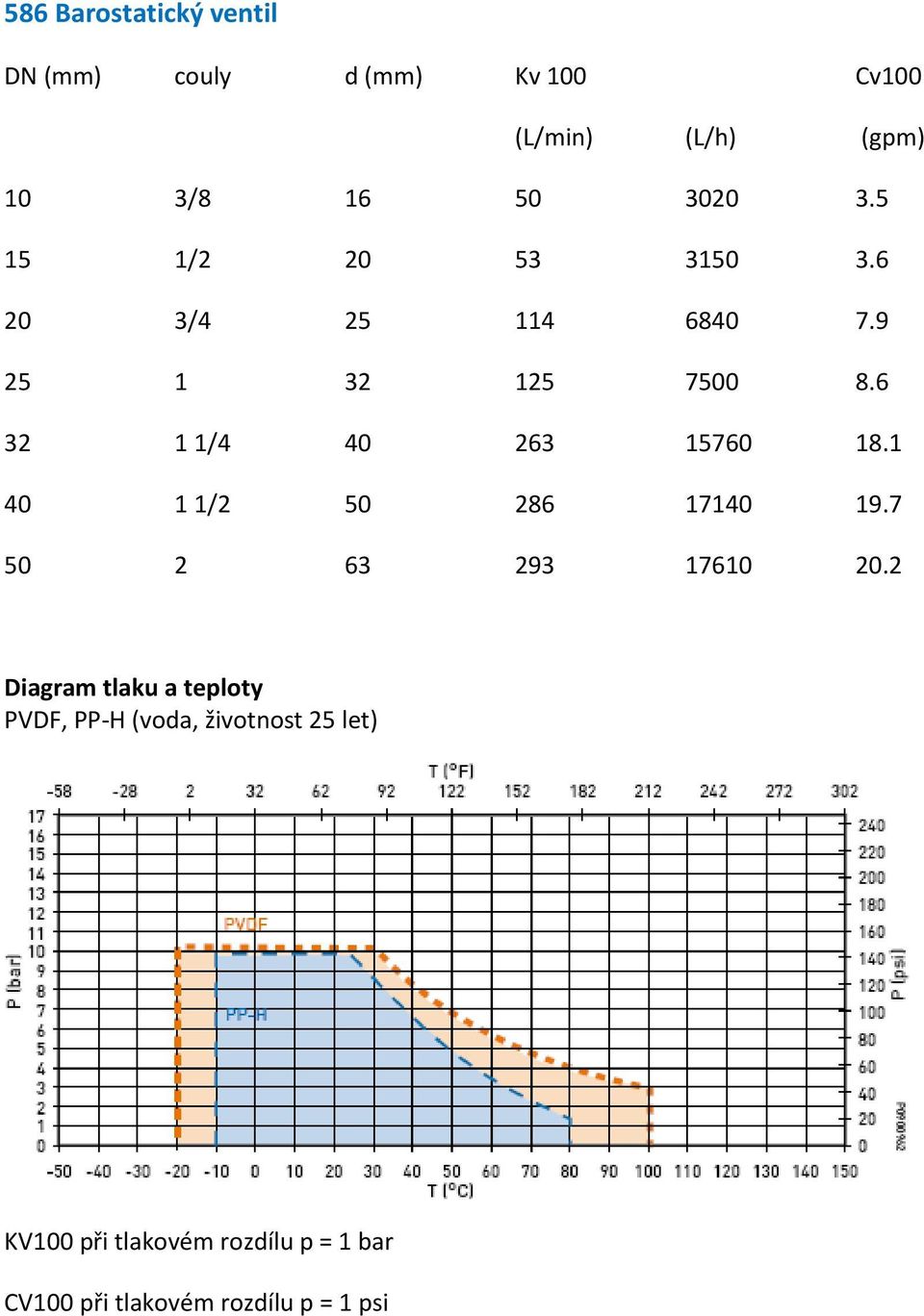

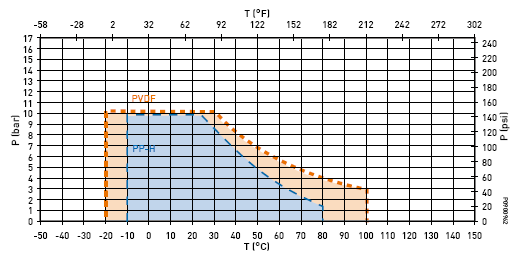

14 586 Barostatický ventil DN (mm) couly d (mm) Kv 100 Cv100 (L/min) (L/h) (gpm) 10 3/ / / / / Diagram tlaku a teploty PVDF, PP-H (voda, životnost 25 let) KV100 při tlakovém rozdílu p = 1 bar CV100 při tlakovém rozdílu p = 1 psi

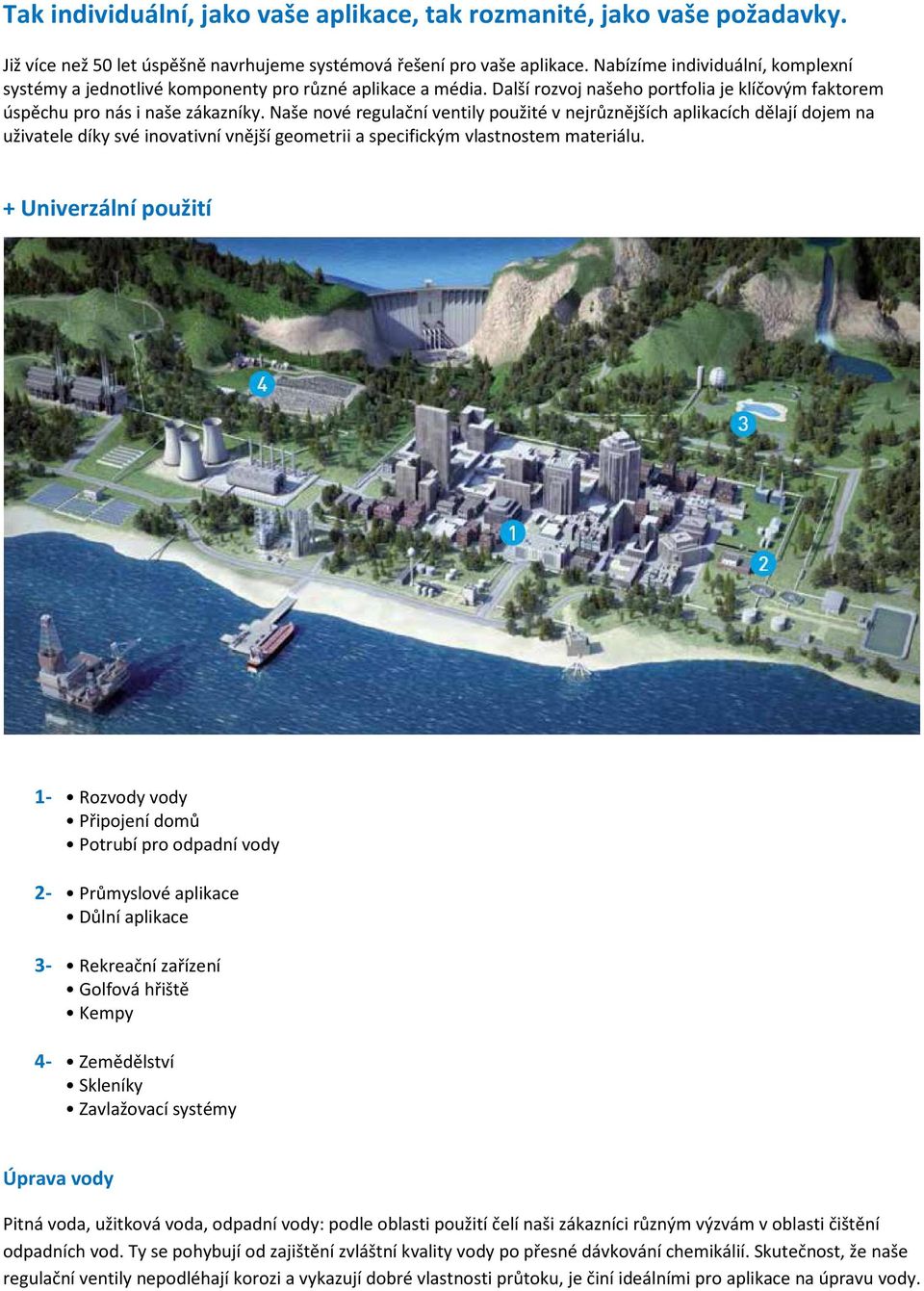

15 Tak individuální, jako vaše aplikace, tak rozmanité, jako vaše požadavky. Již více než 50 let úspěšně navrhujeme systémová řešení pro vaše aplikace. Nabízíme individuální, komplexní systémy a jednotlivé komponenty pro různé aplikace a média. Další rozvoj našeho portfolia je klíčovým faktorem úspěchu pro nás i naše zákazníky. Naše nové regulační ventily použité v nejrůznějších aplikacích dělají dojem na uživatele díky své inovativní vnější geometrii a specifickým vlastnostem materiálu. + Univerzální použití 1- Rozvody vody Připojení domů Potrubí pro odpadní vody 2- Průmyslové aplikace Důlní aplikace 3- Rekreační zařízení Golfová hřiště Kempy 4- Zemědělství Skleníky Zavlažovací systémy Úprava vody Pitná voda, užitková voda, odpadní vody: podle oblasti použití čelí naši zákazníci různým výzvám v oblasti čištění odpadních vod. Ty se pohybují od zajištění zvláštní kvality vody po přesné dávkování chemikálií. Skutečnost, že naše regulační ventily nepodléhají korozi a vykazují dobré vlastnosti průtoku, je činí ideálními pro aplikace na úpravu vody.

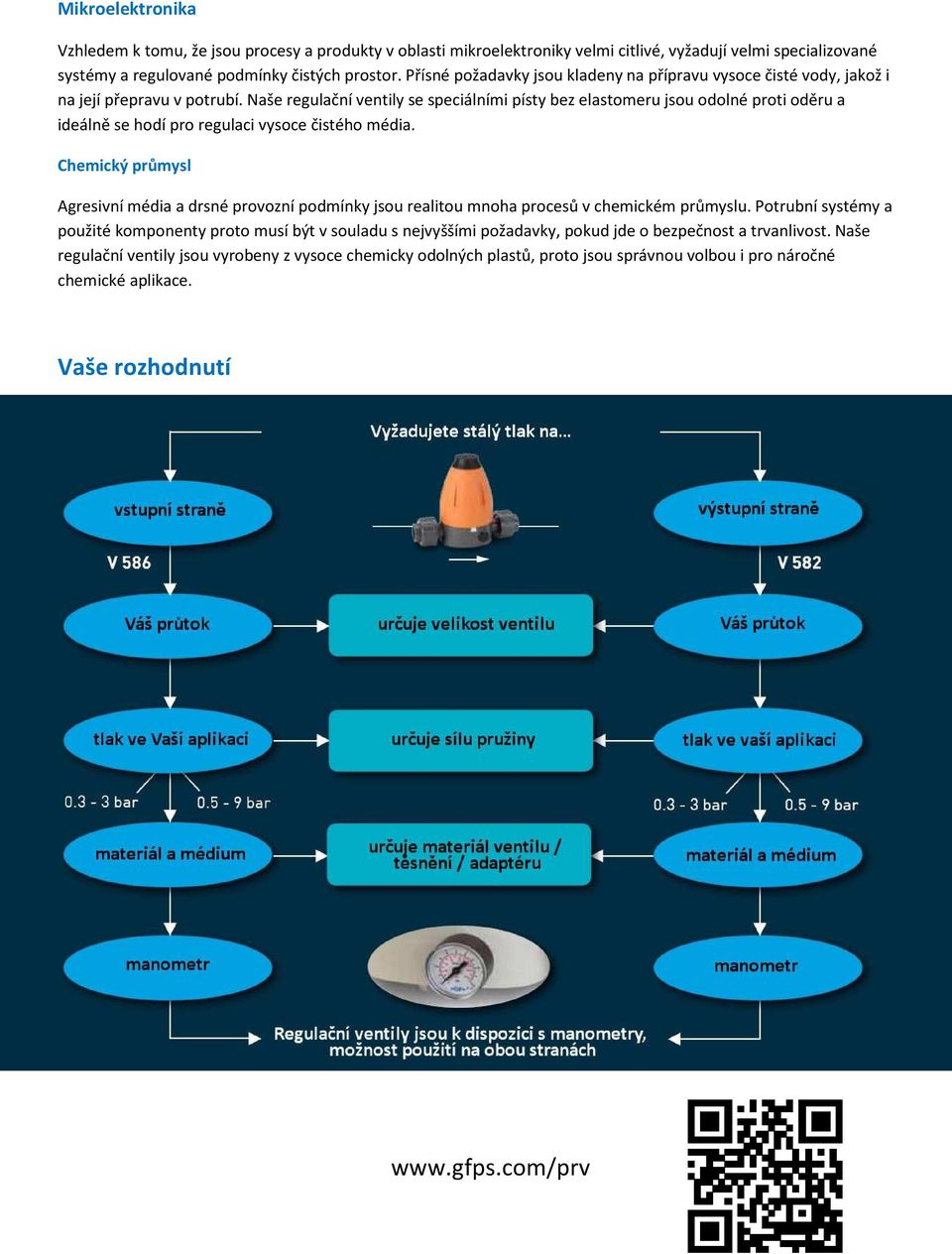

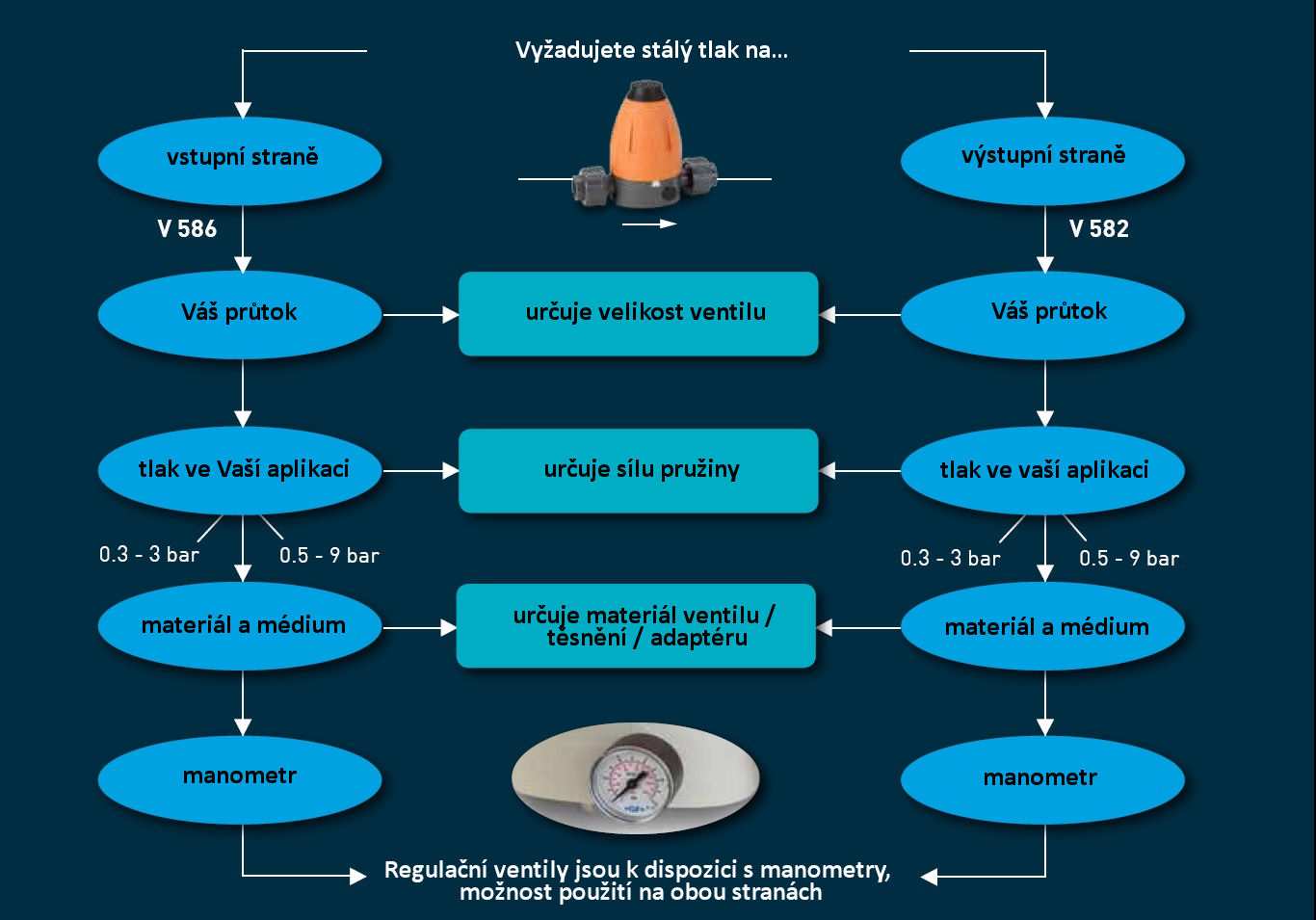

16 Mikroelektronika Vzhledem k tomu, že jsou procesy a produkty v oblasti mikroelektroniky velmi citlivé, vyžadují velmi specializované systémy a regulované podmínky čistých prostor. Přísné požadavky jsou kladeny na přípravu vysoce čisté vody, jakož i na její přepravu v potrubí. Naše regulační ventily se speciálními písty bez elastomeru jsou odolné proti oděru a ideálně se hodí pro regulaci vysoce čistého média. Chemický průmysl Agresivní média a drsné provozní podmínky jsou realitou mnoha procesů v chemickém průmyslu. Potrubní systémy a použité komponenty proto musí být v souladu s nejvyššími požadavky, pokud jde o bezpečnost a trvanlivost. Naše regulační ventily jsou vyrobeny z vysoce chemicky odolných plastů, proto jsou správnou volbou i pro náročné chemické aplikace. Vaše rozhodnutí

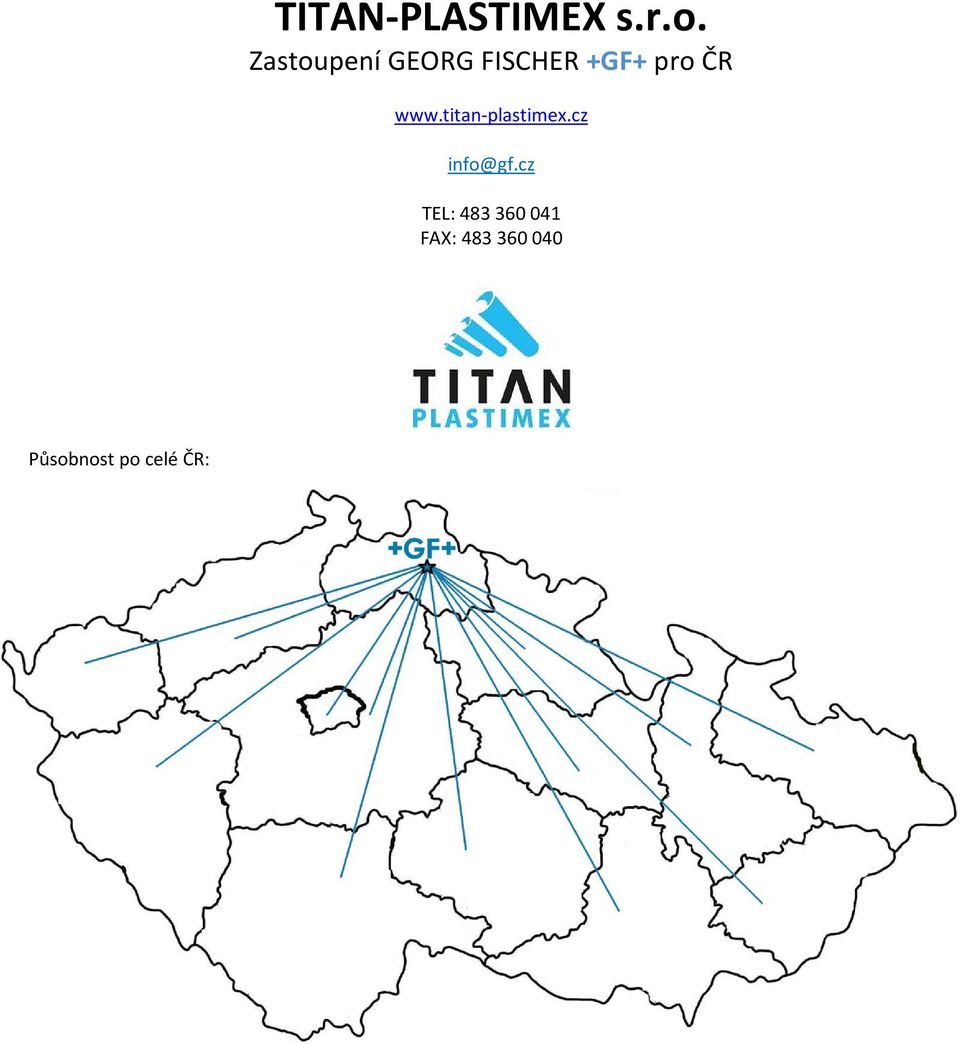

17 TITAN-PLASTIMEX s.r.o. Zastoupení GEORG FISCHER +GF+ pro ČR TEL: FAX: Působnost po celé ČR:
