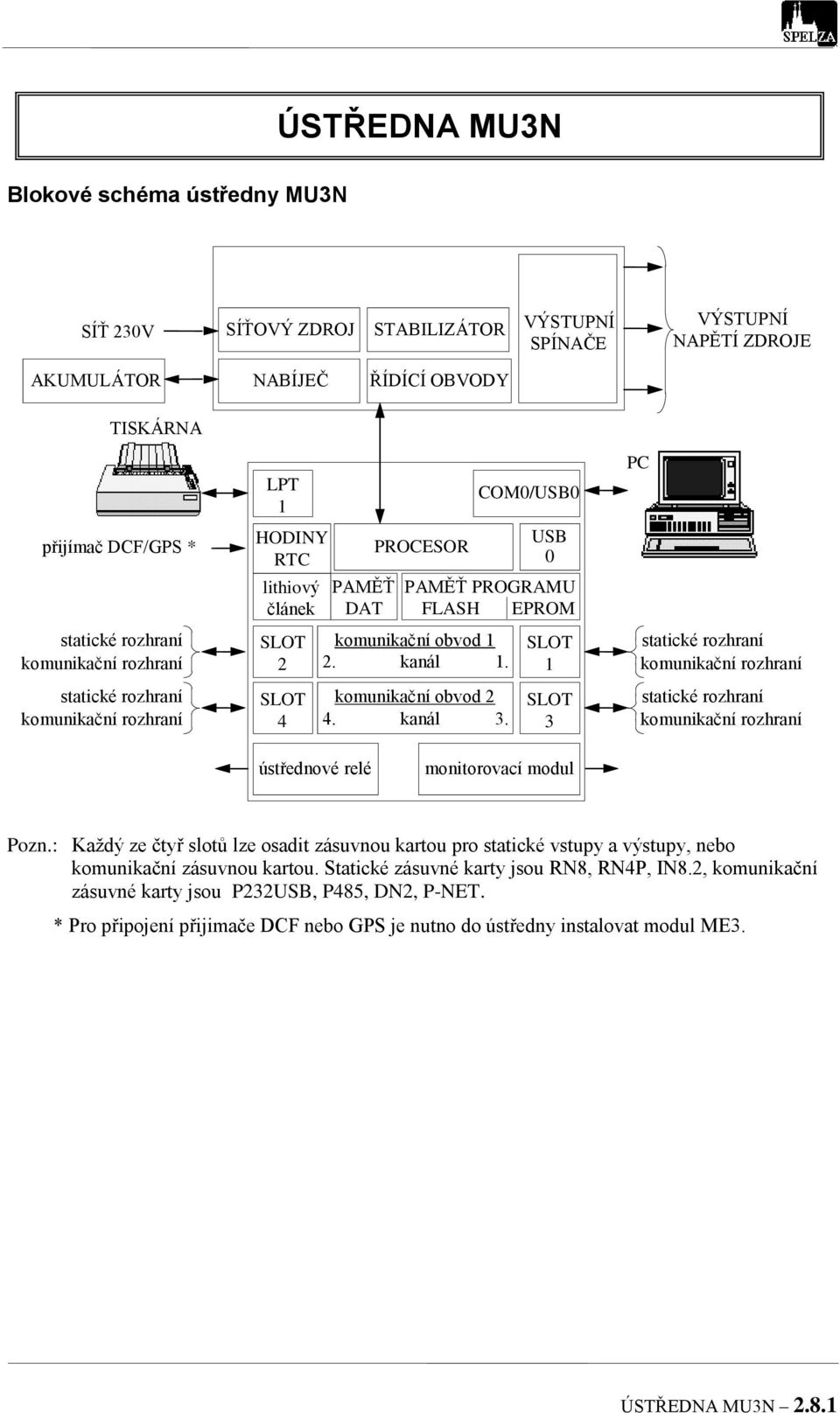

1 ÚSTŘEDNA MU3N Blokové schéma ústředny MU3N SÍŤ 230V SÍŤOVÝ ZDROJ STABILIZÁTOR VÝSTUPNÍ SPÍNAČE VÝSTUPNÍ NAPĚTÍ ZDROJE AKUMULÁTOR NABÍJEČ ŘÍDÍCÍ OBVODY TISKÁRNA přijímač DCF/GPS * statické rozhraní komunikační rozhraní statické rozhraní komunikační rozhraní LPT 1 HODINY RTC lithiový článek SLOT 2 SLOT 4 PAMĚŤ DAT PROCESOR komunikační obvod 1 2. kanál 1. komunikační obvod 2 4. kanál 3. COM0/USB0 USB 0 PAMĚŤ PROGRAMU FLASH EPROM SLOT 1 SLOT 3 PC statické rozhraní komunikační rozhraní statické rozhraní komunikační rozhraní ústřednové relé monitorovací modul Pozn.: Každý ze čtyř slotů lze osadit zásuvnou kartou pro statické vstupy a výstupy, nebo komunikační zásuvnou kartou. Statické zásuvné karty jsou RN8, RN4P, IN8.2, komunikační zásuvné karty jsou P232USB, P485, DN2, P-NET. * Pro připojení přijimače DCF nebo GPS je nutno do ústředny instalovat modul ME3. ÚSTŘEDNA MU3N 2.8.1

2 Základní vlastnosti MU3N Ústředna je základním modulem systému, zajišťuje řízení celého systému. Funkční vlastnosti systému jsou dány převážně programovým vybavením ústředny. Ústředna se skládá ze síťového bloku, desky elektroniky se zdrojovou a ústřednovou částí a skříně.napajecí zdroj je podle normy ČSN EN typu A. Síťový blok zajišťuje připojení ústředny k elektrorozvodné síti a oddělení ústředny od sítě. Transformátor vyhovuje normě EN Napájení ústředny je napětím 230V + 6 %, - 10 %, Hz. Primární strana transformátoru je doplněna síťovým filtrem a jištěna tavnou pojistkou F 2A/230V. Maximální příkon je 125VA. Zdrojová část zajišťuje potřebná napájecí napětí pro ústřednu a další moduly systému, napáječ obsahuje - zdroje 5V a ±12V pro napájení ústřednové elektroniky. (Celkový výkon 2,5W.) - 2 ovladatelné zdroje 14±0,2V (při napájení z akumulátoru 10,5 13,8V) / 2,5A pro napájení ostatních částí systému. Tyto zdroje je možno spojit paralelně pro dosažení větší proudové zatížitelnosti. (Výkon je cca 2 x 35W.) - 1 ovladatelný zdroj 14±0,2V (při napájení z akumulátoru 10,5 13,8V) / 0,6A pro napájení otřesového čidla a komunikátoru. (Výkon je cca 8W.) (Nepoužívat pro napájení externích modulů při zkratu zvenčí by nefungoval komunikátor.) Maximální zvlnění výstupů je 50mVšš. Ochrana proti vnějšímu přepětí se aktivuje při 18V. Výstupy jsou jištěny elektronickými pojistkami. Po překročení maximálního proudu se výstup odpojí a tento stav je signalizován ústřednou. Ústředna se snaží po zkratu periodicky znovu zapnout tento výstup. Zdrojová část je zálohována olověným akumulátorem, který je průběžně dobíjen z vestavěného nabíječe (max. 30W), který umožňuje: - zálohování akumulátorem 12V/6,5Ah (10Ah), s vnějším akumulátorem ve skříni B1 až 64Ah. Velikost akumulátoru se volí podle celkového odběru systému. Maximální doba nabíjení na 80% kapacity je 24h. - automatický přechod na záložní zdroj a zpět - dobíjení baterie proudem 1A (aku 6,5Ah - 10Ah) nebo 2A (aku > 10Ah) Akumulátor je chráněn proti hlubokému vybití odepnutím při 10,5V. Stav zdroje je monitorován ústřednou výpadek sítě pokles napětí baterie pod 11,3V přítomnost baterie a přepětí na baterii zkraty napajecích výstupů stav interních pomocných napětí zdroje přehřátí zdroje Ústřednová část obsahuje obvody řídícího mikropočítače a obvody vstupů a výstupů. Programové vybavení je shodné s ústřednou MU4. Obvodové řešení zajišťuje: Paměť programu FLASH (2x512kB) Paměť zaváděcího programu EPROM (64kB) Paměť dat RAM (496kB) zálohovaná lithiovým článkem Hodiny reálného času RTC - zálohované lithiovým článkem zajišťují časové informace pro systém. Umožňují připojení přijímače DCF77, nebo GPS ÚSTŘEDNA MU3N

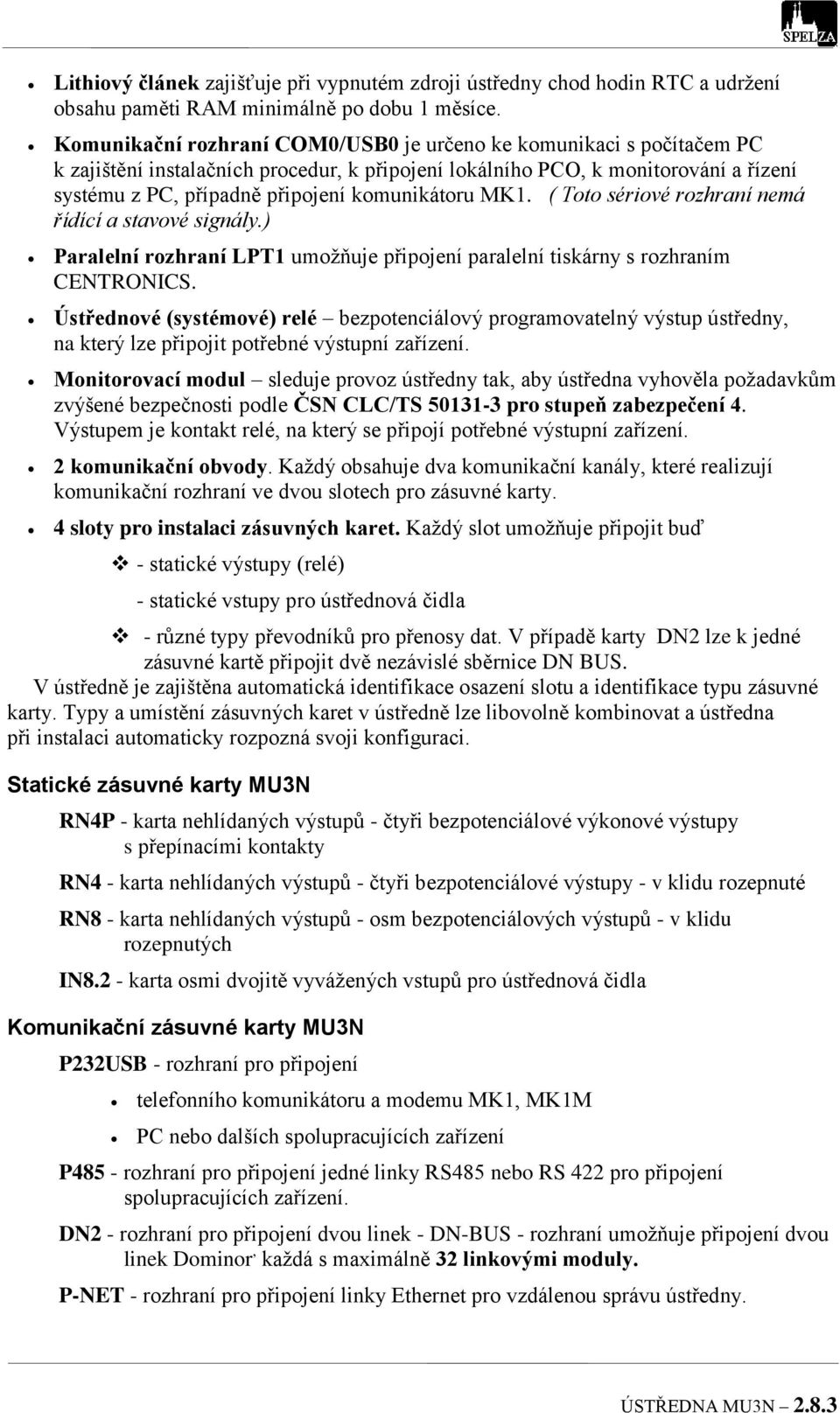

3 Lithiový článek zajišťuje při vypnutém zdroji ústředny chod hodin RTC a udržení obsahu paměti RAM minimálně po dobu 1 měsíce. Komunikační rozhraní COM0/USB0 je určeno ke komunikaci s počítačem PC k zajištění instalačních procedur, k připojení lokálního PCO, k monitorování a řízení systému z PC, případně připojení komunikátoru MK1. ( Toto sériové rozhraní nemá řídící a stavové signály.) Paralelní rozhraní LPT1 umožňuje připojení paralelní tiskárny s rozhraním CENTRONICS. Ústřednové (systémové) relé bezpotenciálový programovatelný výstup ústředny, na který lze připojit potřebné výstupní zařízení. Monitorovací modul sleduje provoz ústředny tak, aby ústředna vyhověla požadavkům zvýšené bezpečnosti podle ČSN CLC/TS pro stupeň zabezpečení 4. Výstupem je kontakt relé, na který se připojí potřebné výstupní zařízení. 2 komunikační obvody. Každý obsahuje dva komunikační kanály, které realizují komunikační rozhraní ve dvou slotech pro zásuvné karty. 4 sloty pro instalaci zásuvných karet. Každý slot umožňuje připojit buď - statické výstupy (relé) - statické vstupy pro ústřednová čidla - různé typy převodníků pro přenosy dat. V případě karty DN2 lze k jedné zásuvné kartě připojit dvě nezávislé sběrnice DN BUS. V ústředně je zajištěna automatická identifikace osazení slotu a identifikace typu zásuvné karty. Typy a umístění zásuvných karet v ústředně lze libovolně kombinovat a ústředna při instalaci automaticky rozpozná svoji konfiguraci. Statické zásuvné karty MU3N RN4P - karta nehlídaných výstupů - čtyři bezpotenciálové výkonové výstupy s přepínacími kontakty RN4 - karta nehlídaných výstupů - čtyři bezpotenciálové výstupy - v klidu rozepnuté RN8 - karta nehlídaných výstupů - osm bezpotenciálových výstupů - v klidu rozepnutých IN8.2 - karta osmi dvojitě vyvážených vstupů pro ústřednová čidla Komunikační zásuvné karty MU3N P232USB - rozhraní pro připojení telefonního komunikátoru a modemu MK1, MK1M PC nebo dalších spolupracujících zařízení P485 - rozhraní pro připojení jedné linky RS485 nebo RS 422 pro připojení spolupracujících zařízení. DN2 - rozhraní pro připojení dvou linek - DN-BUS - rozhraní umožňuje připojení dvou linek Dominor, každá s maximálně 32 linkovými moduly. P-NET - rozhraní pro připojení linky Ethernet pro vzdálenou správu ústředny. ÚSTŘEDNA MU3N 2.8.3

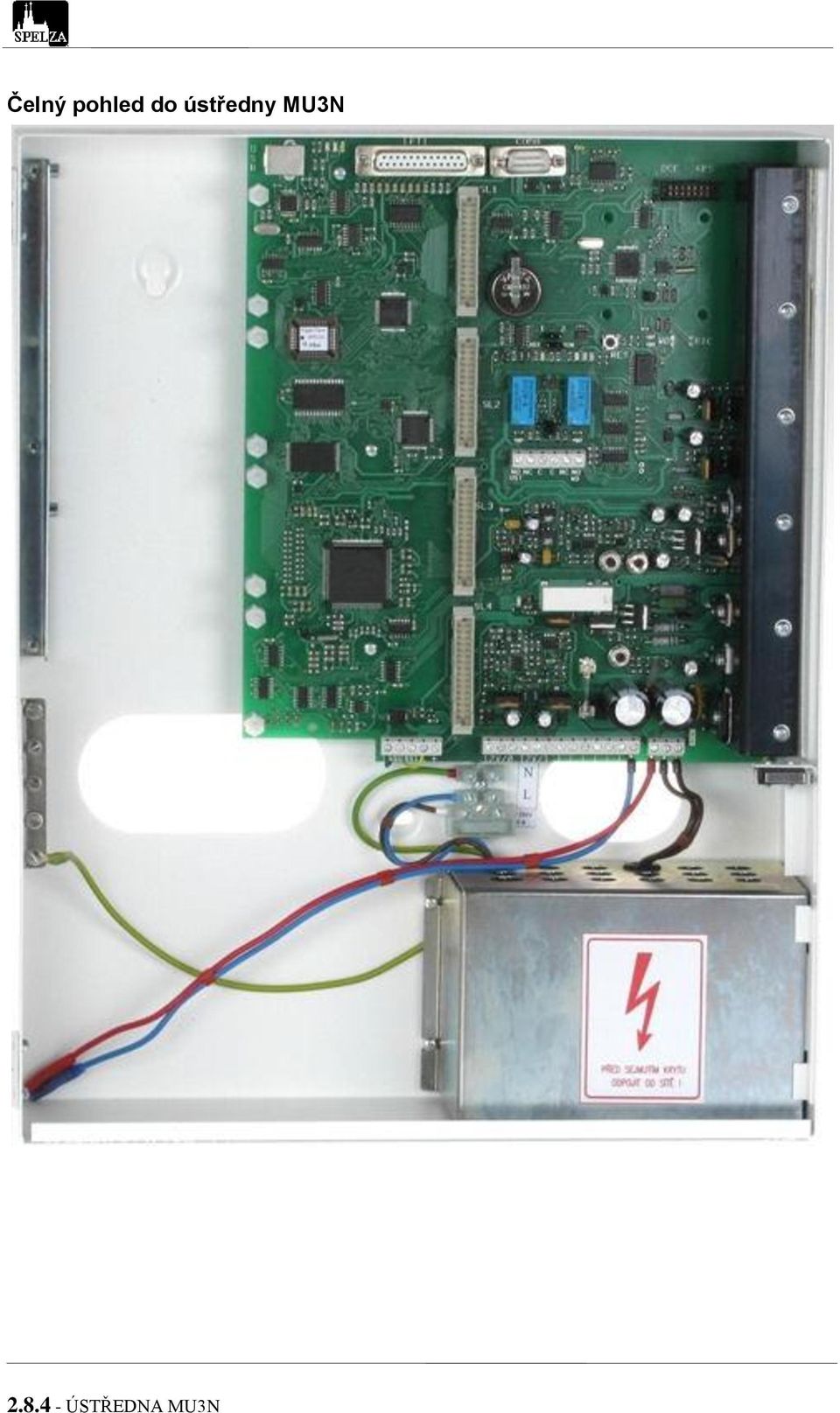

4 Čelný pohled do ústředny MU3N ÚSTŘEDNA MU3N

5 USB0 LPT1 COM0 SL1 BAT Deska ME3 SL2 JP1 WD LED RES LED REŽIMU JP2 RTC DIL Sv1 UST WD SL3 SÍŤ SL4 FU2 zemnící můstek Sv2 Sv230 FU1 PE N L Sv3 TAMPER ochranný kontakt prostor pro baterii síťový blok Pojistky FU1 - F 2A/250V (primární pojistka zdrojového bloku) FU2 - F 6,3A/250V (pojistka baterie) Neopomeňte připojit stínění kabelů na zemnicí můstek! ÚSTŘEDNA MU3N 2.8.5

6 LPT1 standardní paralelní rozhraní CENTRONICS pro tiskárnu COM0 komunikační rozhraní s úrovněmi RS232 (bez řídících a stavových signálů) přednostně určené pro servisní účely (program SetTermW) nebo pro komunikátor MK1 USB0 komunikační rozhraní přednostně určené pro servisní účely (program SetTermW). Mezi COM0/USB0 se přepíná automaticky po připojení/odpojení kabelu USB TAMPER připojení tamperu skříně a otřesového čidla LED REŽIMU provozní indikace LED-Z provozní indikace LED-R indikace chybového stavu LED-Ž ústředna v resetu LED-M programování paměti FLASH BAT lithiový článek UST výstup ústřednového relé WD výstup relé monitorovacího modulu RES tlačítko RESET ústředny JP1 jumpery pro přepínání provozních režimů (sekce paměti programu, programování / provoz) JP2 jumper polarity ústřednového relé SL1 SL4 pozice (sloty) pro zásuvné karty WD LED: nic nesvítí - instalační režim ústředny monitorovací modul je v klidovém stavu zelená rudá - provozní stav ústředny činnost ústředny je v pořádku - provozní stav ústředny ústředna je v poruše současně se sepne relé WD do alarmového stavu RTC DIL (neosazuje se): 12 (r rozpojeno, s - spojeno) rr UTC letní/zimní (UTC - koordinovaný světový čas) rs UTC + 1 sr - UTC ss - UTC Deska ME3 - slouží k propojení generátoru hodin RTC s přijímačem DCF77, nebo GPS. Sv1 - výstupy monitorovacího modulu a ústřednového relé JP2 ústřednové relé nastaveno na režim v klidu pod proudem. rudé LED indikují proudový stav relé JP2 ústřednové relé nastaveno na režim v klidu bez proudu ÚSTŘEDNA MU3N

7 Zapojení výstupních svorek C společná svorka NC v klidu sepnuto NO v klidu rozepnuto NO NC C UST Sv2 - připojení tamperu základní provedení C NC NO WD Výstup +12V pro napájení interních modulů ústředny (MK1, MK1M, OTC1) NEVYVÁDĚT MIMO ÚSTŘEDNU - připojení tamperů provedení s tamperem zadní stěny (zapojuje se po dohodě s výrobcem) - připojení tamperů a otřesového čidla (zapojuje se po dohodě s výrobcem) propojení: + + SSI..O otřesové čidlo OTC1 citlivost: malá -> -> velká ÚSTŘEDNA MU3N 2.8.7

8 Provozní indikace a nastavení režimu, výměna baterie CR2032 POZOR na polaritu článku při výměně! JP1 volba FLASH paměti programu (2x512kB) JP1 REC programování zvolené FLASH paměti JP1 RUN provoz ze zvolené FLASH paměti rudá - porucha zelená - provozní stav žlutá - reset modrá - programování nic nesvítí - instalační režim monitorovací modul je v klidovém stavu zelená - provozní stav činnost ústředny je v pořádku rudá - provozní stav ústředna je v poruše současně se sepne relé WD do alarmového stavu Sv3 rozhraní zdroje 12V/0 - výstup napájení +14V/2,5A 12V/1 - výstup napájení +14V/2,5A - elektrická zem Připojení záporného pólu baterie modrý vodič Připojení kladného pólu baterie rudý vodič Sekundární napětí ze síťového bloku Indikace automatického přepnutí COM0/USB0 bílá volba USB0 rudá příjem dat zelená vysílání dat bílá volba COM ÚSTŘEDNA MU3N

9 Instalace MU3N Umístění a vybavení ústředny stanoví projekt. Je nutno vycházet z platných norem pro montáž EZS a souvisejících norem pro rozvody vedení. Ústředna se montuje do čistých, suchých, teplotně temperovaných prostor. Pro připojení sítě se použije pevný síťový přívod se samostatným ochranným vodičem Cu 3x1,5mm2 samostatně jištěný. Pro vedení RS485 se používá stíněný twistovaný pár (120Ω) určený pro tato vedení. Pro ostatní vedení se doporučuje použít stíněné kabely FI-H06, FI- HX04/02 nebo obdobné stíněné telefonní kabely. Potřebný průřez vedení, zejména u spotřebičů s větším odběrem (sirény a pod.) s přihlédnutím k délce vedení, se vypočte podle Ohmova zákona. V případě, že by bylo nutné pro vedení, nebo jeho část použít odlišné typy kabelů, doporučuje se tuto možnost konzultovat s výrobcem ústředny. Pro umístění ústředny je nutno počítat s určitým minimálním volným prostorem, který zaručí snadnou montáž a opravu. Kabely přivedené pod omítkou musí vystupovat v oblasti horní polovině skříně a kabelovým vstupem se přivádějí do skříně. Připojení síťového přívodu: PE N L primární pojistka ochranný vodič střední vodič fázový vodič Upevnění zásuvné karty do MU3N Kartu zasouváme souběžně do konektoru a na pružné trny. Při vyjímání zásuvné karty stiskneme pružné západky na trnech, povysuneme kartu a pak kartu souběžně vysuneme z trnů i z konektoru INSTALACI PROVÁDĚJTE POUZE PŘI VYPNUTÉ ÚSTŘEDNĚ - nebezpečí poškození modulu nebo ústředny, které vede ke ZTRÁTĚ ZÁRUKY!! Instalace skříně MU3N Ústředna může být umístěna do libovolného prostoru objektu, pokud tento prostor odpovídá požadavku na pracovní prostředí ústředny. Ústředna se umístí ve svislé poloze na zeď v libovolné výšce (s ohledem na montáž se doporučuje spodní hrana skříně ve výšce 150 cm). ÚSTŘEDNA MU3N 2.8.9

10 A/2 A B typ MU3N A[mm] 206 B[mm] 230 vrtáku [mm] 8 hmoždinky [mm] 8 vruty[mm] 5x45 Ústředna je napájena pevným přívodem ze sítě 230V/50 Hz. Doporučuje se jako přívod použít kabel 3x1,5mm 2. Síťový přívod je jištěn tavnou pojistkou FU1 umístěnou v pojistkovém držáku síťového přívodu zdroje. Montáž akumulátorové baterie se provádí až těsně před uvedením ústředny do provozu. Používá se 12V baterie s kapacitou 7Ah. Stínění kabelů STÍNĚNÍ KABELŮ, ZEJMÉNA LINEK DN-BUS JE NUTNO SPOJIT SE ZEMNÍCÍM MŮSTKEM! PLATÍ ZÁSADA: 1 LINKA - 1 KABEL Technické parametry MU3N pracovní teplota... 0 až +40 C zvýšená odolnost (dodávka po dohodě s výrobcem) až +50 C odběr z baterie při výpadku sítě mA/13,5V interní záložní baterie max V/12Ah rozměry v mm (š-v-h) hmotnost... 8 kg Způsob objednávky MU3N MU3N jeden typ ÚSTŘEDNA MU3N
