1 LINKOVÝ MODUL MM2 Popis MM2 Modul zajišťuje připojení čidel k systému, sběr stavů čidel, ovládání až osmi bezpotenciálových výstupů a komunikaci s ústřednou. Modul se připojuje na linky DN-BUS systému. Linkový modul se skládá z desky s elektronikou a skříňky. Deska elektroniky obsahuje obvody styku s linkou, s čidly, s výstupy a řídící část. Funkčně zajišťuje: 8 dvojitě vyvážených vstupů pro připojení čidel a jejich tamperů s digitální pamětí stavů, s rozmítaným vyvážením odpory 2,4 kω a 3,9 kω vstupy lze nastavit na různé typy vyvážení i s antimaskingem. Preferovaným vyvážením je vyvážení DOMINOR (viz výše) sledování sabotážního kontaktu linkového modulu vyhodnocení zkratu, přerušení a změny odporu na vedení k čidlu (o30%) 1 bezpotenciálový programovatelný výstup + 7 bezpotenciálových programovatelných výstupů po připojení expanderu výstupů MM2 E/D Od sw verze 08 - během resetu modulu z ústředny se zachovávají stavy výstupů. nastavení adresy modulu automatické nastavení přenosové rychlosti z ústředny Modul se napájí nominálním napětím 12V. Při rozmítaném vyvážení čidel je vyvažovací napětí průběžně měněno a čidlo není možno nahradit zdrojem napětí. Pohled na modul MM2 Expanzní port J5 - Režim relé J1 - Zakončení linky J2 J4 J3 Výstup relé O0 LED Tamper Spínač DIL LINKOVÝ MODUL MM

Funkčně zajišťuje: 8 dvojitě vyvážených vstupů pro připojení čidel a jejich tamperů s digitální pamětí stavů, s rozmítaným vyvážením odpory 2,4 kω a 3,9 kω vstupy lze nastavit na různé typy vyvážení

2 Pohled na expander výstupů MM2-E/D Popis svorek MM2 A,B - svorky pro připojení datových vodičů linky DN-BUS - elektrická zem pro připojení rozvodů čidel nebo země z linky + - napájecí napětí 12V pro linkový modul z linky a napájecí napětí pro napájení rozvodů čidel C0 - vstup pro připojení čidla a tamperu 0 C1 - vstup pro připojení čidla a tamperu 1 C2 - vstup pro připojení čidla a tamperu 2 C3 - vstup pro připojení čidla a tamperu 3 C4 - vstup pro připojení čidla a tamperu 4 C5 - vstup pro připojení čidla a tamperu 5 C6 - vstup pro připojení čidla a tamperu 6 C7 - vstup pro připojení čidla a tamperu 7 O0 - bezpotenciálový výstup 0. Proudová zatížitelnost výstupu je 1A. T - vstup pro připojení externího tamperu skříňky (spínat na elektrickou zem alarm rozpojeno) - určeno pro verzi v plastové skříňce. D - data externího zdroje nepoužito - od sw verze 08 - vstup pro připojení externího tamperu skříňky (spínat na el. zem - alarm spojeno) určeno jako tamper zadní stěny v kovové skříňce. Popis svorek MM2-E/D O1 - bezpotenciálový výstup 1 O2 - bezpotenciálový výstup 2 O3 - bezpotenciálový výstup 3 O4 - bezpotenciálový výstup 4 O5 - bezpotenciálový výstup 5 O6 - bezpotenciálový výstup 6 O7 - bezpotenciálový výstup 7 Tabulka nastavení adres MM2 adresa +0/+8 adresa +0/+4 adresa +0/+2 ON adresa +0/+1 adresa +0/ LINKOVÝ MODUL MM2

- vstup pro připojení čidla a tamperu 3 C4 - vstup pro připojení čidla a tamperu 4 C5 - vstup pro připojení čidla a tamperu 5 C6 - vstup pro připojení čidla a tamperu 6 C7 - vstup pro připojení čidla

3 J1 - Zakončení linky sepnutím se připojí odpor 120 Ohmů k vodičům A a B J2 nepoužito (test) nechat rozpojené sepnutím se zastaví rozmítání vyvažovacího napětí vstupů J3, J4 Typ vyvážení r - rozepnuto, S sepnuto, x - libovolně rrrr x Dominor rrrs x Terminus (4) rrsr r Dominor s antimaskingem rrsr S Dominor rrss x Reminus/Dominus rsrr r Pyronix s antimaskingem rsrr S Pyronix rsrs r CastleCareTech s antimaskingem rsrs S CastleCareTech rssr r Honeywell s antimaskingem rssr S Honeywell rsss r Menvier/Coopers s antimaskingem rsss S Menvier/Coopers Srrr r Terminus (6) s antimaskingem Srrr S Terminus (6) SrrS r s antimaskingem SrrS S 2-4 SrSr r Windsor - ústředna SrSr S Windsor - koncentrátor ostatní Dominor C kontakt čidla, T kontakt tamperu, M kontakt antimaskingu bez antimaskingu s antimaskingem DOMINOR (Cx) 2k4 T zem (Cx) 2k4 T zem 3k9 C zem 3k9 C zem 1k2 M zem TERMINUS 4 (Cx) 2k4 C T zem 3k9 TERMINUS 6 (Cx) C 2k4 T zem (Cx) M C 2k4 T zem 3k9 6k8 3k9 REMINUS/ (Cx) C 10k T zem 10k /DOMINUS (Cx) 10k C zem PYRONIX (Cx) C 4k7 T zem (Cx) M C 4k7 T zem 4k7 6k8 4k7 CastleCareTech (Cx) C 2k2 T zem (Cx) M C 2k2 T zem 4k7 6k8 4k7 HONEYWELL (Cx) C 1k0 T zem (Cx) M C 1k0 T zem 1k0 12k 1k0 MENVIER/COOPERS(Cx) C 2k2 T zem (Cx) M C 2k2 T zem 4k7 2k2 4k (Cx) C 4k7 T zem (Cx) M C 4k7 T zem 2k2 4k7 2k2 (Vyvážení jsou určena pro jedno čidlo. Není možné vyvažovací odpory rozdělit proporcionálně mezi více čidel.) WINDSOR (Cx) C T C T 2k7 zem (místo koncentrátoru - J4 spojen) 2k7 2k7 (příklad zapojení pro dvě čidla) (místo ústředny - J4 rozpojen) (Cx) C T C T 2k7 zem (příklad zapojení pro dvě čidla) 2k7 2k7 (standard J4 libovolně) (Cx) 2k7 C T zem 8k2 (Vyvážení je určeno pro jedno i více čidel. Vyvážení Windsor je doplněho od SW verze 6) LINKOVÝ MODUL MM

CastleCareTech s antimaskingem rsrs S CastleCareTech rssr r Honeywell s antimaskingem rssr S Honeywell rsss r Menvier/Coopers s antimaskingem rsss S Menvier/Coopers Srrr r Terminus (6) s

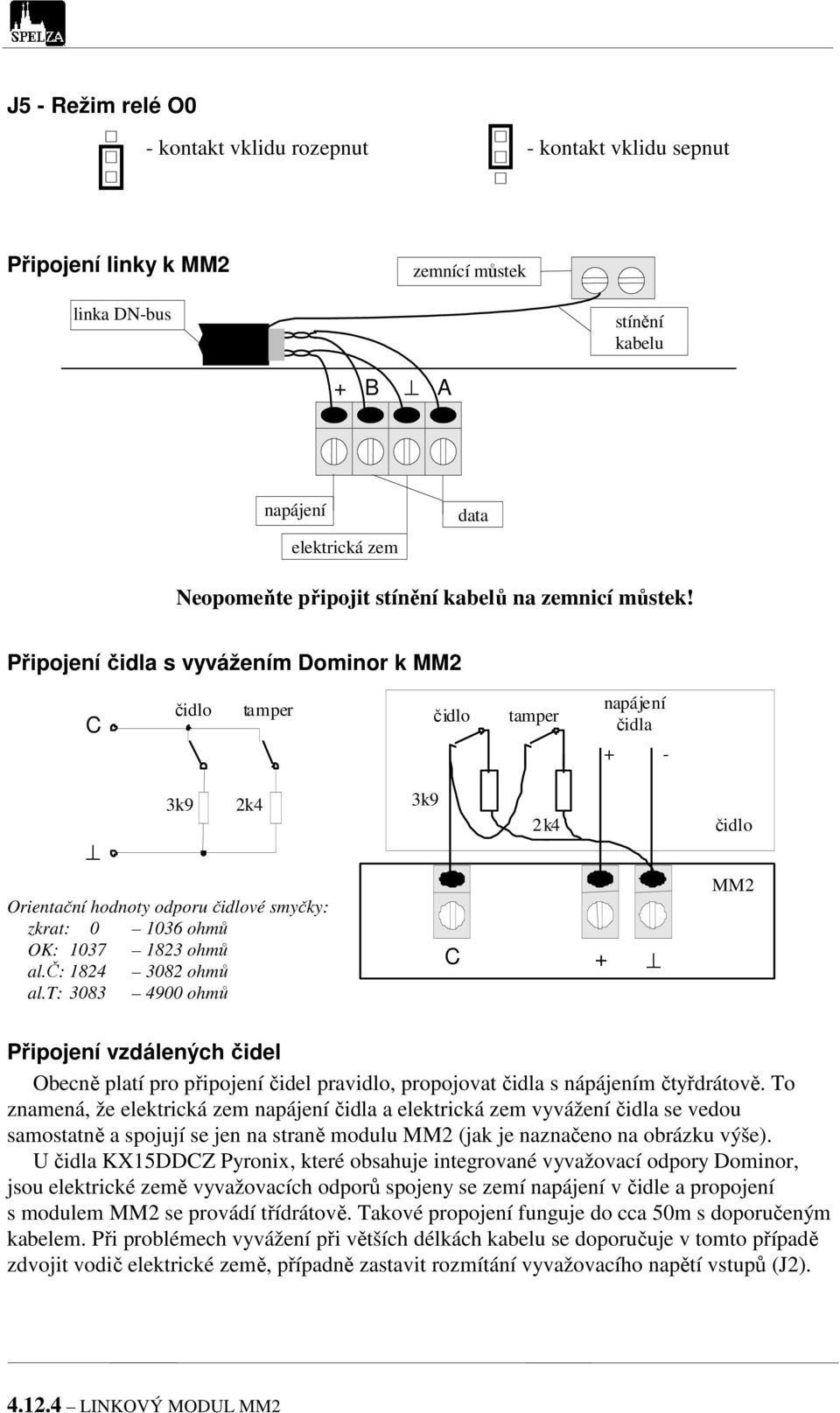

4 J5 - Režim relé O0 - kontakt vklidu rozepnut - kontakt vklidu sepnut Připojení linky k MM2 zemnící můstek linka DN-bus stínění kabelu + B A napájení elektrická zem data Neopomeňte připojit stínění kabelů na zemnicí můstek! Připojení čidla s vyvážením Dominor k MM2 C čidlo tamper čidlo tamper napájení čidla + - 3k9 2k4 3k9 2k4 čidlo Orientační hodnoty odporu čidlové smyčky: zkrat: ohmů OK: ohmů al.č: ohmů al.t: ohmů C + MM2 Připojení vzdálených čidel Obecně platí pro připojení čidel pravidlo, propojovat čidla s nápájením čtyřdrátově. To znamená, že elektrická zem napájení čidla a elektrická zem vyvážení čidla se vedou samostatně a spojují se jen na straně modulu MM2 (jak je naznačeno na obrázku výše). U čidla KX15DDCZ Pyronix, které obsahuje integrované vyvažovací odpory Dominor, jsou elektrické země vyvažovacích odporů spojeny se zemí napájení v čidle a propojení s modulem MM2 se provádí třídrátově. Takové propojení funguje do cca 50m s doporučeným kabelem. Při problémech vyvážení při větších délkách kabelu se doporučuje v tomto případě zdvojit vodič elektrické země, případně zastavit rozmítání vyvažovacího napětí vstupů (J2) LINKOVÝ MODUL MM2

Připojení čidla s vyvážením Dominor k MM2 C čidlo tamper čidlo tamper napájení čidla + - 3k9 2k4 3k9 2k4 čidlo Orientační hodnoty odporu čidlové smyčky: zkrat: 0 1036 ohmů OK: 1037 1823 ohmů al.

5 Instalace linkového modulu MM2 Linkový modul se umisťuje libovolně v prostoru objektu v libovolné poloze. Výška nad podlahou se doporučuje min. 20 cm, nehrozí-li nebezpečí nárazů do modulu. kov plast A[mm] B[mm] φ vrtáku [mm] 6 6 φ hmoždinky [mm] 6 6 vruty[mm] 3,5x30 3,5x30 A/2 A B Napojení na linku, připojení čidel, příp. sabotážních kontaktů rozvodů je patrné z obrázků. Čidla nebo smyčky z čidel musí při vyvážení Dominor splňovat podmínku na celkový vyvažovací odpor 3,9 kω/10% a tampery 2,4 kω/10%. Před kontrolou činnosti systému je nutné nastavit správnou adresu linkového modulu! Technické parametry MM2 pracovní teplota... 0 až +40 C zvýšená odolnost (po dohodě s výrobcem) až +50 C pracovní napětí... 9 až 16V odběr při 12V až 27mA podle vyvážení, +20mA při sepnutí relé O0 rozvážení vstupu... ±30% spínaný proud std. relé ,5A výkonové relé - spínané napětí... max.125vac, 30VDC výkonové relé - spínaný proud... 4A/30VDC 1A/125VAC rozměry kovové skříňky v mm (š-v-h) rozměry plastové skříňky v mm (š-v-h) Způsob objednávky MM2 MM2V - typ s jedním relé 2A (O0), v kovové skříňce MM2V/ABS - typ s jedním relé 2A (O0), v plastové skříňce MM2-E/D - expander výstupů se sedmi relé 0,5A Typy dodáváné jen po předchozí dohodě s výrobcem: MM2 - typ s jedním relé 0,5A (O0), v kovové skříňce MM2/ABS - typ s jedním relé 0,5A (O0), v plastové skříňce MM2/R - typ s jedním relé 0,5A (O0), zásuvný do skříně rack MM2V/R - typ s jedním relé 2A (O0), zásuvný do skříně rack MM2T - typ bez výstupů, zásuvný do skříně rack - samostatná deska elektroniky (pro verzi s plastovou skříňkou) MM2xx/D LINKOVÝ MODUL MM

Čidla nebo smyčky z čidel musí při vyvážení Dominor splňovat podmínku na celkový vyvažovací odpor 3,9 kω/10% a tampery 2,4 kω/10%.

6 MM2-EV/D - expander výstupů se sedmi výkonovými relé 2A MM2-E/R - expander výstupů se sedmi relé 0,5A, do skříně rack MM2-EV/R - expander výstupů se sedmi výkonovými relé 2A, do skříně rack RACK-10xMM2-I/O - propojovací deska pro RACK provedení (pro 10 x MM2/R + 10 x MM2-E/R) RACK-20xMM2-I - propojovací deska pro RACK provedení (pro 20 x MM2T) LINKOVÝ MODUL MM2

rack RACK-10xMM2-I/O - propojovací deska pro RACK provedení (pro 10 x MM2/R + 10 x MM2-E/R)
