KARTA ŘADIČE DCF A GPS ME3

Rozměr: px
Začít zobrazení ze stránky:

Download "KARTA ŘADIČE DCF A GPS ME3"

Transkript

1 KARTA ŘADIČE DCF A GPS ME3 Popis ME3 Karta je určena pro inovované ústředny MU4N a MU3N a umožňuje: připojení přijímače časové informace DCF77 připojení přijímače časové informace GPS Karta udržuje autonomně běžící zasynchronizovaný čas a umožňuje automatický přechod mezi letním a zimním časem. Sestava karty ME3 JP1 zelená LED rudá LED Rx data RS232TTL J1 J2 JPT - testovací elektrická zem žlutá LED bílá LED - DCF JP2 DCF TTL JP3 DCF RS232 bílá LED - GPS JP4 GPS RS232 S sepnuto, R - rozepnuto J2 J1 režim LED DCF LED GPS (JPT) R R bez přijímače nesvítí svítí R S GPS nesvítí svítí (TxD + RxD) S R DCF negovaný vstup svítí nesvítí (TxD) S S DCF svítí nesvítí (TxD) JP1 - konektor pro připojení k ústředně přes konektor GPS DCF žlutá LED indikuje zapnutí lokálního stabilizátoru 5V režim DCF: LED zelená - indikuje postup synchronizace LED rudá - indikuje příjem signálu DCF JP2 DCF TTL - svorky pro připojení přijímače DCF JP3 DCF RS232 - konektor pro připojení přijímače DCF režim GPS: LED zelená - indikuje postup synchronizace a autonomní chod časové základny LED rudá - indikuje příjem signálu GPS JP4 GPS RS232 - konektor pro připojení přijímače GPS KARTA ŘADIČE DCF A GPS ME

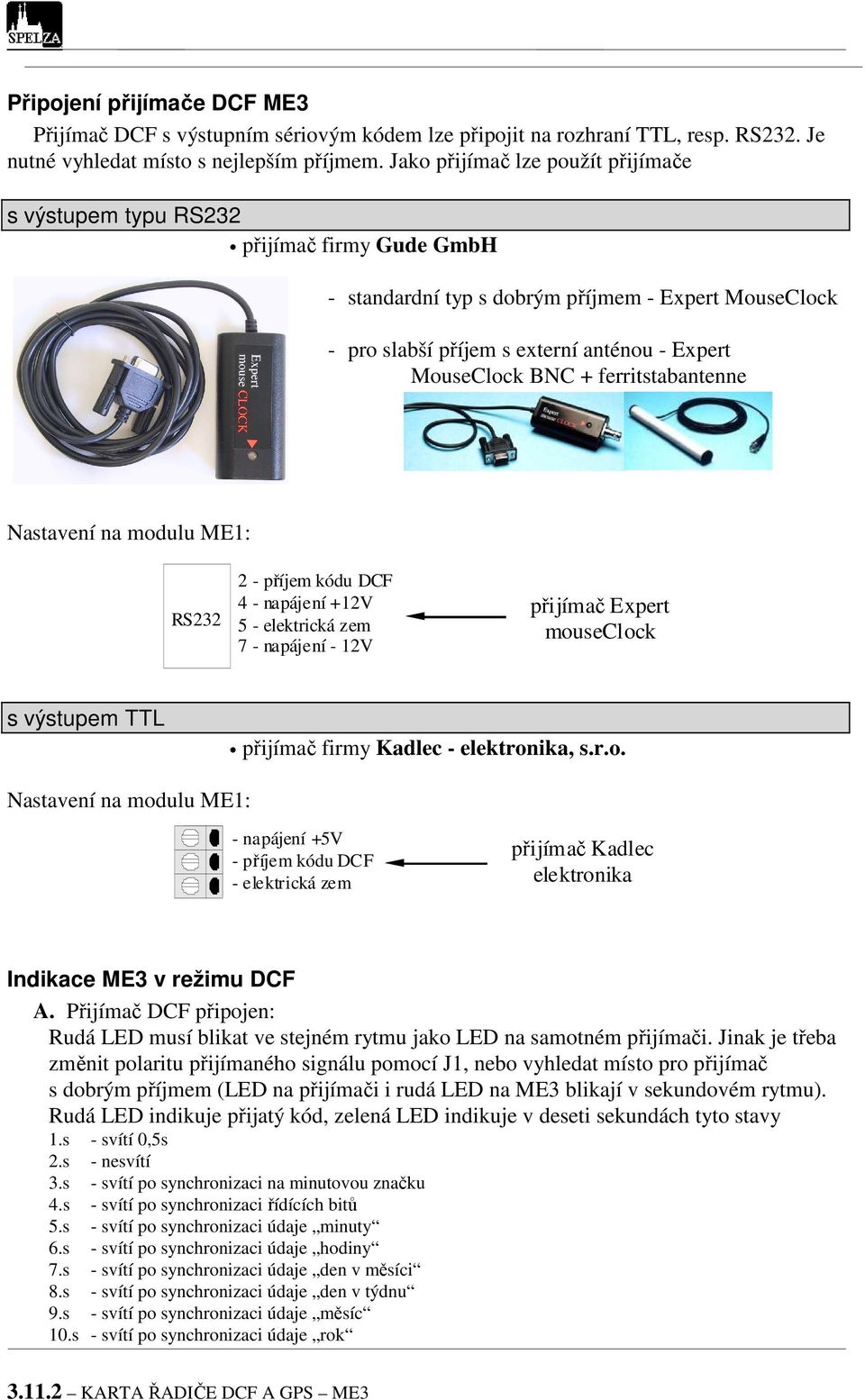

2 Připojení přijímače DCF ME3 Přijímač DCF s výstupním sériovým kódem lze připojit na rozhraní TTL, resp. RS232. Je nutné vyhledat místo s nejlepším příjmem. Jako přijímač lze použít přijímače s výstupem typu RS232 přijímač firmy Gude GmbH - standardní typ s dobrým příjmem - Expert MouseClock - pro slabší příjem s externí anténou - Expert MouseClock BNC + ferritstabantenne Nastavení na modulu ME1: RS příjem kódu DCF 4 - napájení +12V 5 - elektrická zem 7 - napájení - 12V přijímač Expert mouseclock s výstupem TTL přijímač firmy Kadlec - elektronika, s.r.o. Nastavení na modulu ME1: - napájení +5V - příjem kódu DCF - elektrická zem přijímač Kadlec elektronika Indikace ME3 v režimu DCF A. Přijímač DCF připojen: Rudá LED musí blikat ve stejném rytmu jako LED na samotném přijímači. Jinak je třeba změnit polaritu přijímaného signálu pomocí J1, nebo vyhledat místo pro přijímač s dobrým příjmem (LED na přijímači i rudá LED na ME3 blikají v sekundovém rytmu). Rudá LED indikuje přijatý kód, zelená LED indikuje v deseti sekundách tyto stavy 1.s - svítí 0,5s 2.s - nesvítí 3.s - svítí po synchronizaci na minutovou značku 4.s - svítí po synchronizaci řídících bitů 5.s - svítí po synchronizaci údaje minuty 6.s - svítí po synchronizaci údaje hodiny 7.s - svítí po synchronizaci údaje den v měsíci 8.s - svítí po synchronizaci údaje den v týdnu 9.s - svítí po synchronizaci údaje měsíc 10.s - svítí po synchronizaci údaje rok KARTA ŘADIČE DCF A GPS ME3

3 Celková synchronizace trvá minimálně 4 minuty (hledání minutové značky, potvrzení minutové značky, opakovaný příjem každého údaje). B. Přijímač DCF po synchronizaci časové základny je vypnut: Rudá LED nesvítí. Zelená LED svítí v každou druhou sekundu Zelená LED rychle bliká v době každé 00. sekundy časové základny (na začátku minuty) C. Jednou za hodinu se přijímač DCF zapne a znovu přijímá informace jako v bodě A. Rudá LED musí blikat ve stejném rytmu jako LED na samotném přijímači. Rudá LED indikuje přijatý kód, zelená LED indikuje v deseti sekundách tyto stavy 1.s - svítí 0,5s 2.s - nesvítí 3.s - svítí, že v předchozí relaci podle bodu A došlo k synchronizaci na minutovou značku 4.s - svítí, že v předchozí relaci podle bodu A došlo k synchronizaci řídících bitů 5.s - svítí, že v předchozí relaci podle bodu A došlo k synchronizaci údaje minuty 6.s - svítí, že v předchozí relaci podle bodu A došlo k synchronizaci údaje hodiny 7.s - svítí, že v předchozí relaci podle bodu A došlo k synchronizaci údaje den v měsíci 8.s - svítí, že v předchozí relaci podle bodu A došlo k synchronizaci údaje den v týdnu 9.s - svítí, že v předchozí relaci podle bodu A došlo k synchronizaci údaje měsíc 10.s - svítí, že v předchozí relaci podle bodu A došlo k synchronizaci údaje rok D. Pokud je třeba při vyhledávání místa pro dobrý příjem znovu spustit indikaci podle bodu A, nastaví se z ovládacího panelu rok menší než 2010 a po vypnutí a znovuzapnutí ústředny se múže nastavit aktuální rok nebo nechat přenastavení na přijimači DCF. KARTA ŘADIČE DCF A GPS ME

4 Připojení přijímače GPS ME3 Jako přijímač je použit přijímač GARMIN GPS 18 LVC-5m. Přijímač je při oživování modulu naprogramován a opatřen konektorem MINI DIN. Délka kabelu je 5m Indikace ME3 v režimu GPS A. Přijímač GPS nepřipojen: Zelená a rudá LED nesvítí Pohled ze strany pájení. 1 - elektrická zem 3 - nepoužito 5 - data z GPS 6 - napájení +5V 8 - data do GPS B. Přijímač GPS po zapnutí hledá satelity. Je schopen přijmout až 12 satelitů: Rudá LED blikne při příjmu datové sekvence. Zelená LED svítí v době příjmu: 1.sekvence data z 1. satelitu přijata 8.sekvence data z 8. satelitu přijata 2.sekvence data z 2. satelitu přijata 9.sekvence data z 9. satelitu přijata 3.sekvence data z 3. satelitu přijata 10.sekvence data z 10. satelitu přijata 4.sekvence data z 4. satelitu přijata 11.sekvence data z 11. satelitu přijata 5.sekvence data z 5. satelitu přijata 12.sekvence data z 12. satelitu přijata 6.sekvence data z 6. satelitu přijata 13.sekvence zelená LED rychle bliká 7.sekvence data z 7. satelitu přijata R Z C. Přijímač GPS po synchronizaci časové základny vypnut: Rudá LED nesvítí. Zelená LED svítí v době každé sekundy časové základny Zelená LED nesvítí v době každé 0. sekundy časové základny Zelená LED rychle bliká v době každé 00. sekundy časové základny (na začátku minuty) R Z D. Přijímač GPS při synchronní časové základně znovu zapnut. Jednou za hodinu se přijímač GPS zapne a znovu přijímá informace jako v bodě B. E. Přijímač GPS při ztrátě synchronizace (po 6 hod bez příjmu) se trvale zapne a znovu přijímá informace jako v bodě B KARTA ŘADIČE DCF A GPS ME3

5 Nastavení režimu časové základny Hodinový obvod MU4N a MU3N pracuje s časem UTC+1 s přepínáním na letní čas UTC+2. Jiné časové pásmo (UTC, UTC+1 bez přepínání na letní čas) lze nastavit po dohodě s výrobcem pomocí DIL přepínačů osazených na ústřednové desce. Instalace INSTALACI PROVÁDĚJTE POUZE PŘI VYPNUTÉ ÚSTŘEDNĚ nebezpečí poškození karty nebo ústředny, které vede ke ZTRÁTĚ ZÁRUKY!! Do montážních otvorů na desce ústředny se vikláním vtlačí plastové sloupky. Sloupky je třeba do desky vtlačit správným koncem jak je naznačeno na obr. A A. B. ME3 MUx po osazení 4 sloupků se položí na sloupky deska ME3 součástkami nahoru. Orientace desky musí být taková, aby bylo možno v dalším postupu propojit konektory. Postupně se po jednom vtlačí sloupky do děr v ME3. Propojí se plochý kabel ME3 s konektorem DCF GPS na desce ústředny. připojí se externí přijímací modul Nastaví se správný režim pomocí spojek J1 a J2 (viz dříve uvedenou tabulku). Režim je nutno nastavit před zapnutím napájení, případnou změnu nastavení propojek provádějte ve vyplém stavu, jinak nebude akceptována. GPS: před zapnutím napájení se upraví umístění a orientace externího přijímacího modulu tak, aby měl přijímač výhled na co největší část oblohy a po zapnutí byl schopen komunikovat s větším počtem družic. Kzasynchrinizování dojde po prvém zapnutí na stanovišti do 5 min, po dalším zapnutí do 45s. DCF: po zapnutí napájení se upraví umístění a orientace externího přijímacího modulu tak, aby rudá LED na kartě ME3 blikala v sekundových intervalech. Pokud bliká nepravidelně je třeba nalézt lepší umístění přijímače, nebo přepnout polaritu přijímaného signálu DCF (spojky J1 a J2). Po zapnutí ústředny se aktivuje příslušný software pro příjem a zpracování časové informace. Poznámka k demontáži při opravě ME3 po odpojení všeho od desky ME3 se postupně po jednom vytlačí z děr ME3 plastové sloupky Sloupky se v desce MUxN trvale ponechají nedemontují se. KARTA ŘADIČE DCF A GPS ME

6 Technické parametry ME3 pracovní teplota... 0 až +40 C zvýšená odolnost (po dohodě s výrobcem) až +50 C odběr... cca 3mA/12V + přijímač GPS cca 60 ma/12v rozměry v mm (š-v-h) Způsob objednávky ME3 ME3 - modul se vyrábí v jedné verzi ME3 - G18 - modul v kompletu s přijímačem GPS GARMIN GPS 18 LVC-5m (přijímač GPS naprogramovaný a opatřený konektorem MINIDIN) K4 - x prodlužovací kabel MINIDIN pro přijímač GPS, kde x je požadovaná délka max 45m KARTA ŘADIČE DCF A GPS ME3
