Prostorová čidla se zapuštěnou montáží

Transkript

1 s 1410 AQR253 AQR254 Symaro Prostorová čidla se zapuštěnou montáží AQR253 AQR254 Aktivní prostorová čidla sestávající z předního modulu, základového modulu a ozdobného rámečku, který se objednává samostatně Napájecí napětí AC 24 V nebo DC V Nastavitelné signálové výstupy: DC 0-10 V; DC 2-10 V; DC 0-5 V; DC 0-20 ma; DC 4-20 ma; DC 0-10 ma; Snímač CO 2 založený na měření infračervené absorpce (NDIR1) nevyžadující údržbu Snímací prvek VOC 2) založený na bázi vyhřívaného polovodiče oxidu zinku Stanovení kvality vzduchu (IAQ 3) ) výběrem maxima ze signálů CO 2 a VOC Koncentrace CO 2 je indikována pomocí LED Rozsah použití 0 50 C / 5 95% r.v. (bez kondenzace) / ppm Aktivní multifunkční čidla: CO 2 -teplota, CO 2 -vlhkost a vlhkost-teplota Pasivní teplotní čidla (LG-Ni1000 / NTC 10k) 1) NDIR = Non dispersive infrared 2) VOC = Volatile organic compounds 3) IAQ = Indoor air quality Použití V zařízeních pro větrání a klimatizaci, pro zvýšení komfortu a optimalizaci spotřeby energie díky regulaci na základě potřeby a kvality vzduchu. Prostorová čidla snímají: Koncentraci CO 2 pro indikaci přítomnosti osob v nekuřáckých místnostech. Koncentraci VOC jako indikaci pachů, např. tabákový kouř, tělesný pach, nebo výpary z materiálů. Relativní vlhkost v místnosti. Teplotu v místnosti CE1N1410cz Building Technologies

2 Typické použití: Měření koncentrace CO 2 a VOC: Sály, haly, veletržní a výstavní pavilóny, restaurace, kantýny, nákupní centra, tělocvičny, konferenční místnosti a sály atd. Měření koncentrace CO 2 : V místnostech s časově proměnným obsazením osob, kde je zakázáno kouření, např. muzea, divadla, kina, kanceláře, posluchárny a školy. Poznámka Přístroje pro měření CO 2 nebo VOC nejsou vhodné pro bezpečnostní aplikace, jako např.: Varování před přítomností plynu nebo kouře. Přehled typů Namontované čidlo sestává z předního modulu, základového modulu s montážní deskou a ozdobného rámečku, který se objednává samostatně (viz Příslušenství"). Přední modul Typové označení Objednací číslo Měřicí rozsah pro vlhkost Měřicí rozsah pro teplotu Indikátor kvality vzduchu AQR2530NNW S55720-S AQR2532NNW S55720-S C --- AQR2535NNW S55720-S % r.v C --- AQR2535NNWQ S55720-S % r.v C LED AQR2534ANW S55720-S % r.v C --- LG-Ni1000 AQR2534FNW S55720-S % r.v C NTC 10k --- Základový modul Typové označení Objednací číslo Měřicí rozsah CO 2 Měřicí rozsah VOC AQR2540NF S55720-S AQR2547NF S55720-S % AQR2546NF S55720-S ppm 1) --- AQR2548NF S55720-S ppm 1) % 1) ppm = Parts per million Objednávání Při objednávání uvádějte název a typové označení čidla, např.: - Přední modul prostorového čidla: AQR2532NNW - Základový modul: AQR2540NF Ozdobný rámeček AQR2500N se objednává jako samostatná položka, viz část "Příslušenství". 2/17

3 Přehled kombinací modulů a funkcí čidel Moduly čidel Typ (ASN) Výstup čidla Reléový výstup 2) Základový Přední modul Základový Přední modul X1 X2 B, M C, DO + modul modul T AQR2540NF + AQR2532NNW --- T T r.v. T AQR2540NF + AQR2535NNW r.v. T r.v./t r.v. T 1) AQR2540NF + AQR2534..NW r.v. T 1) r.v./t VOC AQR2547NF + AQR2530NNW VOC --- VOC VOC T AQR2547NF + AQR2532NNW VOC T VOC/T VOC r.v. T AQR2547NF + AQR2535NNW VOC r.v. VOC/r.v./T VOC r.v. T 1) AQR2547NF + AQR2534..NW VOC r.v. 1) VOC/r.v./T CO 2 AQR2546NF + AQR2530NNW CO CO 2 CO 2 T AQR2546NF + AQR2532NNW CO 2 T CO 2 /T CO 2 r.v. T AQR2546NF + AQR2535NNW CO 2 r.v. CO 2 / r.v./t CO 2 r.v. T AQR2546NF + AQR2535NNWQ CO 2 r.v. CO 2 /r.v./t CO 2 r.v. T 1) AQR2546NF + AQR2534..NW CO 2 r.v. 1) CO 2 /r.v./t CO 2 3) VOC 3) AQR2548NF + AQR2530NNW CO 2 IAQ 3) IAQ 3) CO 2 VOC T AQR2548NF + AQR2532NNW CO 2 T IAQ/T CO 2 VOC r.v. T AQR2548NF + AQR2535NNW CO 2 r.v. IAQ/r.v./T CO 2 VOC r.v. T AQR2548NF + AQR2535NNWQ CO 2 r.v. IAQ/r.v./T CO 2 VOC r.v. T 1) AQR2548NF + AQR2534..NW CO 2 r.v. 1) IAQ/r.v./T Měřená veličina není přístupná na svorkách X1 / X2 1) LG-Ni1000 nebo NTC 10k 2) Měřené veličiny a chybová hlášení jsou ovlivněny nastavením reléového výstupu čidla (viz "Funkce") 3) Kvalita vzduchu (IAQ) se určuje maximální hodnotou z naměřených hodnot CO 2 a VOC Kombinace přístrojů Čidla jsou kompatibilní se všemi regulátory a řídicími systémy, které jsou schopné zpracovat následující výstupní signály: Výstupní signály aktivních čidel: DC 0-10 V; DC 2-10 V; DC 0/2-10 V; DC 0-5 V; DC 0-20 ma; DC 4-20 ma; DC 0/4-20 ma; DC 0-10 ma; Výstupní signály pasivních čidel: Pro čidla AQR2534 (LG-Ni1000 nebo NTC 10k) Pokud jsou čidla používána pro: Výpočet minimální, maximální a průměrné hodnoty, nebo Entalpie, rozdílu entalpie, absolutní vlhkosti a rosného bodu, doporučujeme kombinovat se signálovým převodníkem SEZ220 (katalogový list N5146). 3/17

4 Příslušenství Ozdobné rámečky Siemens Rozměry rámečků viz "Rozměry". Typ Objednací číslo Typová řada (barva) Rozměr rámečku AQR2510NFW S55720-S158 DELTA line (titanově bílá) CEE/VDE 80 x 80 mm Ozdobné rámečky dalších výrobců Čidla lze kombinovat s ozdobnými rámečky těchto výrobců: Výrobce Typ SIEMENS Delta line Delta vita Delta miro Delta profil (s vloženým přechodovým rámečkem) BERKER B.1 B.7 Feller EDIZIOdue + PRESTIGE (s vloženým přechodovým rámečkem) GIRA E2 Událost JUNG Ap581 ALWW A500 (A581 WW) AS500 (AS 581 WW) MERTEN SYSTEM M Doporučujeme porovnat rozměry rámečků dalších výrobců s rozměry uvedenými v části "Rozměry". 4/17

5 Funkce Teplota (pasivní snímač) (AQR2534) Snímač měří prostorovou teplotu pomocí snímacího prvku, jehož elektrický odpor se mění v závislosti na teplotě okolního vzduchu. V závislosti na předním modulu jsou k dispozici následující snímače (viz "Přehled typů"): LG-Ni1000 nebo NTC 10k Pasivní výstupní signál na svorkách B, M: Hodnoty odporu a přesnost závisí na zvoleném snímacím prvku (viz grafy níže). Snímací prvky LG-Ni1000: Měřici charakteristika: Přesnost: NTC 10k R Elektrický odpor v Ohmech Teplota ve stupních Celsia Rozdíl teplot ve stupních Kelvina Aktivní čidla Volba výstupního signálu (DIP spínače 4, 5, 6) Symboly DIP přepínačů: = Levá poloha přepínače = Pravá poloha přepínače Čidla popsaná níže poskytují na výstupu lineární napěťový nebo proudový signál. Vyberte požadovaný výstupní signál (velikost, rozsah) podle následující tabulky pomocí DIP přepínačů 4, 5 a 6 na základním modulu. DIP přepínače U [V] 6 6 I [ma] 0-10 V 0-20 ma 2-10 V 4-20 ma 0/2-10 V 0 V = chybové hlášení (porucha) 0/4-20 ma 0 ma = chybové hlášení (porucha) 0-5 V 0-10 ma 5/17

6 Výstupní signály a měřicí rozsahy Lineární výstupní signály na svorkách X1 1) nebo X2 1) odpovídají následujícím měřicím rozsahům 1) Výstupní signály / zátěž 2) : Pro měřicí rozsahy 1) : DC 0-10 V při max. 1 ma nebo CO 2 : ppm DC 2-10 V při max. 1 ma nebo VOC: % VOC DC 0-5 V při max. 1 ma nebo IAQ: % IAQ DC 0-20 ma při Ohm nebo DC 4-20 ma při Ohm nebo r.v.: % r.v. DC 0-10 ma při Ohm. T: 0-50 C 1) V závislosti na měřené veličině a kombinaci modulů (viz "Přehled typů") 2) V závislosti na volbě typu výstupního signálu (DIP spínače 4, 5, 6) Teplota (aktivní snímač) (AQR2532,..34,..35) 2) Snímač měří prostorovou teplotu pomocí snímacího prvku, jehož elektrický odpor se mění v závislosti na teplotě okolního vzduchu. Výstupní signál aktivního čidla: Pro měřicí rozsah: Na svorce X2, dostupné výstupní signály viz výše C 2) V závislosti na kombinaci modulů (viz "Přehled typů") Relativní vlhkost (AQR2533, 34, 35) Čidlo měří relativní vlhkost v místnosti pomocí prvku, jehož elektrická kapacita se mění v závislosti na relativní vlhkosti. Výstupní signál aktivního čidla: Na svorkách X1 3) nebo X2 3), Dostupné výstupní signály viz výše 3) V závislosti na kombinaci modulů (viz "Přehled typů") Pro měřicí rozsah: % r.v. Koncentrace CO 2 (AQR2546, AQR2548) Čidlo pro stanovení koncentrace CO 2 ve vzduchu využívá měření infračervené absorpce (NDIR). Čidlo měří přesně za všech okolností a nevyžaduje údržbu nebo rekalibraci díky integrovanému a stabilnímu referenčnímu zdroji světla. Výstupní signál aktivního čidla: Na svorce X1, dostupné výstupní signály viz výše. Pro měřicí rozsah: ppm Indikátor kvality vzduchu (AQR2535 Q) LED indikátor informuje o aktuální úrovni CO 2 v místnosti. Barvy LED indikátoru (zelená / oranžová / červená) informují o kvalitě vzduchu (dobrá / střední / špatná). Zelená barva LED indikátoru signalizuje koncentraci CO ppm, oranžová 1500 ppm a červená přes 1500 ppm. Koncentrace VOC (AQR2547) Čidlo určuje koncentraci směsných plynů (VOC) na základě polovodičového snímacího prvku z oxidu zinku. Čidlo zajišťuje po zahřátí přesné měření a díky integrovanému kompenzačnímu mechanismu nevyžaduje údržbu ani rekalibraci. Výstupní signál aktivního čidla: Na svorce X1, dostupné výstupní signály viz výše. Pro měřicí rozsah: % VOC. Kvalita vzduchu (IAQ) (AQR AQR 2530) Čidlo měří koncentrace CO2 a VOC ve vzduchu. Pro regulátor větrání je jako požadavek na kvalitu vzduchu (IAQ) poskytován vyšší ze dvou zmíněných signálů (výběr maximální hodnoty). Výstupní signál aktivního čidla: Na svorce X2, dostupné výstuní signály viz výše. Pro měřicí rozsah: % IAQ. 6/17

7 D03 Charakteristika požadavku větrání (výstup X2) (*) X2 [ma] [V] Max ( CO 2,VOC) [% IAQ] [ppm CO ] 2 [% VOC] max (*) Příklad měřicích rozsahů 4 20 ma a 0 10 V Bezpotenciálový reléový kontakt Volba měřené hodnoty (DIP spínače 1 a 2) Volby spínací charakteristiky (DIP spínač 3) Spínací hystereze Volba spínacího bodu (otočný přepínač) VYP P Bezpotenciálový reléový kontakt na základním modulu (připojovací svorky C a DO) se přepíná v závislosti na zvolené měřené veličině, spínací charakteristice a spínací žádané hodnotě. Maximální zátěž reléových kontaktů: AC/DC 30 V, 0,5 A cos φ = 0,5. Spínací obvod se musí jistit externě ( 1 A); v čidle není žádná vnitřní pojistka. DIP spínače 1 a 2 určují naměřenou hodnotu působící na relé. Měřené veličiny T, r.v. nebo CO 2 / VOC / IAQ závisí na typech modulů čidla (viz "Přehled typů" a "Mechanické provedení"). Měřené veličiny T r.v. CO 2 /VOC/IAQ 6) DIP spínače 1 a ) V závislosti na typech modulů čidla K určení spínací charakteristiky kontaktu relé (NO - spínací nebo NC - rozpínací) se používá DIP spínač Naměřená hodnota < Bod sepnutí Rozepnutý Sepnutý Naměřená hodnota > Bod sepnutí Sepnutý Rozepnutý Při chybějící naměřené hodnotě Rozepnutý Sepnutý Nastavitelný bod sepnutí leží uprostřed spínací hystereze: Hystereze x x Bod sepnutí Měřená veličina Hystereze X CO ppm 75 ppm VOC 7,5 % 3,75 % IAQ 7,5 % 3,75 % r.v. 5 % 2,5 % T 2,5 K 1,25 K Příklad: Efektivní hodnota spínání = nastavená žádaná hodnota minus "x" pro bod vypnutí (VYP) nebo plus "x" pro bod zapnutí (ZAP). Spínací body měřených veličin ZAP Poloha otočného přepínače na základovém modulu CO ppm VOC % VOC IAQ % IAQ r.v % r.v. T C 7/17

8 Pomocné funkce (DIP spínače 1 a 2 a otočný přepínač) Funkce reset (Reset) Funkce test Funkce chybového hlášení (Porucha) DIP spínače 1 a 2 a otočný přepínač umožňují využít následující pomocné funkce: Poloha otočného Pomocné funkce přepínače Funkce reset (Reset 10 s) 9 (*) Funkce test 8 Funkce chybového hlášení 6 (Porucha) Pomocné funkce VYP (VYP) 0 (*) Přepínač do polohy 9 nejméně na 10 sekund. DIP spínače 1 a 2 Nastavte otočný přepínač do polohy 9 nejméně na 10 sekund: Když jsou při uvedení do provozu smontovány přední a základní moduly, výstupy čidla (X1, X2) na základním modulu automaticky převezmou aktivní naměřené hodnoty z existujících modulů. Abyste obnovili tovární nastavení základového modulu, nastavte otočný přepínač na základovém modulu připraveném k provozu do polohy 9 na dobu nejméně 10 sekund. Poznámka: Po aktivování funkce reset přepněte otočný přepínač z pozice 9 do předchozí polohy. Jedná se o jediný způsob, jak po připojení nového předního modulu na základový modul přiřadit nové měřené veličiny k výstupům čidla. Nastavte otočný spínač do polohy 8: Testovací funkce zasílá zkušební signál na výstupní svorky (X1, X2) na základového modulu pro kontrolu funkce čidla. Podle dostupných snímacích prvků na základovém modulu jsou k dispozici následující zkušební signály: Koncentrace CO 2 : 400 ppm Koncentrace VOC: 30 % Kvalita vzduchu IAQ: 40 % Relativní vlhkost: 50 % Teplota: 30 C Nastavte otočný spínač do polohy 6: Jakmile je signalizována chyba ze snímače (např. v případě chybějícího nebo vadného snímacího prvku), aktivuje se kontakt relé na základním modulu (připojovací svorky C a DO). Poznámky: Funkce chybového hlášení nesleduje stav pasivních teplotních čidel (např. LG-Ni1000). Chování kontaktu spínače je možné invertovat DIP spínačem 3. Spínací kontakt NO (normally open) 3 3 Rozpínací kontakt, NC (normally closed) 2 1 8/17

9 Reakce na poruchy Jakmile dojde k chybě (do 10 s) na snímacím modulu, objeví se na příslušném aktivním výstupu čidla (X1, X2), následující poruchový signál: Zvolený aktivní výstupní signál: DC 0/2-10 V nebo DC 0/4-20 ma DC 0-10 V DC 2-10 V DC 0-5 V DC 0-20 ma DC 4-20 ma DC 0-10 ma Signalizace poruchy na aktivním výstupu chybně měřené hodnoty: 0 V 0 ma Čidlo teploty: Min. hodnota 0 V 2 V 0 V 0 ma 4 ma 0 ma Čidla r.v./co 2 /VOC: Max. hodnota 10 V 10 V 5 V 20 ma 20 ma 10 ma 9/17

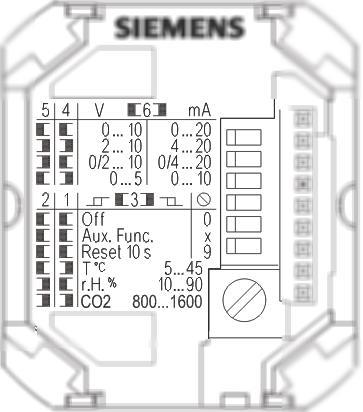

10 Provedení Zařízení proti krádeži Připojovací a nastavovací prvky Čidlo je navrženo pro zapuštěnou montáž do elektroinstalační krabice. Kabely přiveďte ze stěny do základového modulu čidla. Namontované čidlo obsahuje: Základový modul naklapnutý na montážní desce Ozdobný rámeček (objednává se jako samostatné příslušenství) a Přední modul. Snímací prvky jsou umístěny buď v základovém, nebo v předním modulu (viz "Přehled typů"). Přední modul a základový modul jsou spojeny pomocí pružinové západky a zařízení proti krádeži (červená bezpečnostní pojistka) a lze je snadno odpojit. Pro snadné odblokování zařízení proti krádeži použijte šroubovák. Červená bezpečnostní západka je součástí předního modulu. Na základovém modulu jsou nastavovací prvky - DIP přepínače a otočný přepínač, jakož i popisky, dostupné jsou po vyjmutí předního modulu. Varianty nastavení a jejich vliv na funkce čidla viz část "Funkce". Popisky Nastavovací prvky Výstupní signál [V] nebo [ma] (DIP spínač 6) Výstupní signál (DIP spínače 4 a 5) Typ kontaktu výstupního relé (DIP spínač 3) Pomocné funkce (DIP spínače 1 a 2, otočný přepínač 0-9) Nastavení měřené veličiny pro relé (DIP spínače 1 a 2) a bod sepnutí (otočný přepínač) Symboly DIP spínačů: = Levá poloha spínače. = Pravá poloha spínače. DIP spínače 1-6. Otočný přepínač (polohy 0-9) Kromě nastavovacích prvků se na základovém modulu nacházejí také měřicí obvody a připojovací svorky (viz "Připojovací svorky"). 10/17

11 Poznámky k návrhu Přesnost měření Kompenzace vnitřního oteplení Přesnost měření závisí kromě jiných faktorů na následujících skutečnostech: Převládající proudění vzduchu Povrch stěny (drsný, hladký) Materiál povrchu stěny (dřevo, omítka, beton, cihla) Typ stěny (vnitřní, vnější) Viz také "Pokyny k montáži". Měřené hodnoty se ustálí přibližně po 1 hodině provozu. Případné chyby měření mohou být kompenzovány v nadřazeném řídicím systému. Pro aktivní teplotní čidla není potřeba provádět žádnou kompenzaci naměřených hodnot kvůli vnitřnímu ohřevu. Pro pasivní teplotní čidla je třeba v závislosti na výstupním signálu a počtu výstupních signálů provádět na regulátoru následující kompenzaci naměřených hodnot díky vlivu vnitřního ohřevu: Základový modul Kompenzace naměřené hodnoty v regulátoru Moduly čidel Typ (ASN) Napěťový výstup Proudový výstup Přední modul Základový modul + Přední modul 1 nebo 2 1 výstup*) 2 výstupy*) r.v. T AQR2540NF + AQR2534..NW 0,5 C cca. 0,9 C 1,0-1,8 C **) VOC r.v. T AQR2547NF + AQR2534..NW 2,9 C 2,7-3,1 C **) 3,0-3,8 C **) CO 2 r.v. T AQR2546NF + AQR2534..NW 0,9 C cca. 1,3 C 1,4-2,1 C **) CO 2 VOC r.v. T AQR2548NF + AQR2534..NW 3,0 C 3,0-3,4 C **) 3,2-3,9 C **) *) Při zátěži 430 Ohm. **) Nedoporučuje se (z fyzikálních důvodů). Příkon Kabelové trasy a volba kabelů Čidlo musí být napájeno transformátorem pro malé bezpečné napětí (SELV) s odděleným vinutím, konstruovaným pro 100 % dobu zatížení. Návrh a jištění se musí provést podle příslušných bezpečnostních norem a předpisů. Při návrhu transformátoru vezměte v úvahu příkon čidla. Informace o připojení čidla obsahují katalogové listy přístrojů, k nimž je čidlo připojeno. Dodržujte maximální povolené délky kabelů. Když ukládáte kabely, mějte na paměti, že vzájemné elektrické ovlivňování je tím větší, čím delší jsou kabely ležící vedle sebe a čím je menší vzdálenost mezi nimi. V aplikacích, kde mohou být problémy s EMC, použijte stíněné kabely. Pro napájení čidel a signálové vedení použijte kroucené kabely. Delší vedení mezi čidlem a přístrojem pro zpracování signálu může mít za následek odchylky naměřené hodnoty. Pro vedení s impedancí > 1 Ohm doporučujeme vést kabel G0 od čidla do regulátoru samostatně. Beznapěťový reléový kontakt Při spínání indukčních zátěží, mohou vznikat napěťové špičky, které mohou ovlivnit funkci čidla. Doporučuje se proto paralelně k induktivní zátěži zapojit zeslabovací RC člen. Při výpadku napájecího napětí zůstává kontakt ve stavu jako před výpadkem. Reléový kontakt proto nelze použít pro monitorování výpadku napájecího napětí. 11/17

12 1410J07 Pokyny k montáži Při montáži čidel dodržujte tyto zásady: Umístění přístroje Čidlo umístěte na vnitřní stěnu vytápěné nebo klimatizované místnosti: Ve výšce cca. 1,5 m nad podlahou a minimálně 50 cm od vedlejší stěny. Nemontujte na venkovní stěnu. Nemontujte do výklenků, mezi police nebo za závěsy. Nemontujte nad nebo do blízkosti zdrojů tepla. Nemontujte na stěnu, za kterou je komín. Nemontujte do oblasti vyzařování zdrojů tepla jako svítidla, bodové reflektory a pod. Nevystavujte přímému slunečnímu záření. Aby se předešlo chybám v měření způsobeným průvanem, měl by být kabel čidla utěsněn průchodkou nebo těsnicím tmelem. Při montáži teplotního čidla v blízkosti elektroinstalační krabice s přístrojem připojeným na nízké napětí dodržujte předpisy týkající se oddělení různých úrovní napětí. V takovém případě musí být montážní desky připojeny k ochrannému vodiči pomocí plochého konektoru a musí být uzemněny. Dbejte na povolené podmínky okolního prostředí (viz "Technické údaje"). Návod k montáži Návod k montáži je přiložen v balení přístroje. Další informace o montáži čidel naleznete v dokumentaci: "Průvodce instalací čidel Symaro" Z-F /17

13 Pokyny k uvedení do provozu Doporučený postup uvedení do provozu: Před zapnutím napájecího napětí zkontrolujte zapojení. Pomocí DIP spínačů 4, 5 a 6 zvolte požadovaný napěťový nebo proudový výstupní signál (viz část "Funkce", "Volba výstupního signálu"). Na základový modul krátce připojte přední modul a poté jej odpojte. Výstupům čidla (X1, X2) na základovém modulu se tak přiřadí odpovídající měřená veličina odpovídající typu připojeného předního modulu (viz také "Funkce", "Funkce reset"). Přestavením otočného přepínače do polohy 8 aktivujte funkci Test. Na výstupech čidla (X1, X2) se objeví testovací signál (viz "Funkce", "Funkce Test"). Deaktivujte funkci Test a pomocí DIP spínačů 1 až 3 a otočného přepínače nastavte podle potřeby pomocné funkce (viz "Funkce", "Pomocné funkce"). Na základovém modulu nainstalujte podle potřeby ochranu proti krádeži (červená bezpečnostní západka). Namontujte na základovou montážní desku ozdobný rámeček a připojte přední modul. Likvidace Ve smyslu předpisů o likvidaci odpadů je regulátor klasifikován jako elektronický odpad a musí být likvidován v souladu s evropskou směrnicí 2012/19/EG (WEEE) odděleně od směsného domovního odpadu. Likvidujte přístroj předepsaným postupem. Dodržujte všechny místní aplikovatelné zákony a předpisy. Záruka Technické údaje konkrétních aplikací jsou platné pouze společně s výrobky Siemens uvedenými v části "Kombinace přístrojů". Společnost Siemens odmítá veškeré záruky v případě použití produktů třetích stran. 13/17

14 Technické parametry Napájení Beznapěťový reléový kontakt Délka kabelů pro výstupní signál Funkční údaje CO 2 (AQR2546, AQR2548) Funkční údaje VOC (AQR2547) Funkční údaje (IAQ) (AQR AQR 2530) Funkční údaje r.v. (AQR2533, 34, 35) Funkční údaje pro aktivní teplotní čidlo (AQR2532,..34 1), 35 1) ) Funkční údaje pro pasivní teplotní čidlo (AQR2534) Napájecí napětí Kmitočet Externí jištění přívodu (EU) Celkový příkon (přední a základový modul) Přístroje bez VOC (AQR2540N, AQR2546N ) Přístroje s VOC (AQR2547N, AQR2548N ) Typ relé Max. spínané napětí / Max. jmenovitý proud Jištění Chování při výpadku napětí Povolená délka kabelů Měřicí rozsah Přesnost měření při 23 C a 1013 hpa Teplotní závislost Tlaková závislost Dlouhodobý drift Časová konstanta t63 Aktivní výstupní signál, svorka X1 Beznapěťový reléový kontakt, svorky: C a DO Bez rekalibrace Měřicí rozsah Poznámka - přesnost měření viz také "Poznámky k návrhu") Časová konstanta t63 VOC Aktivní výstupní signál, svorka X1 Beznapěťový reléový kontakt, svorky: C a DO Měřicí rozsah Aktivní výstupní signál, svorka X2 Beznapěťový reléový kontakt, svorky: C a DO Měřicí rozsah Oblast použití Přesnost měření při 25 C % r.v % r.v. Časová konstanta Aktivní výstupní signál, svorky X1 nebo X2 v závislosti na typu modulu (viz "Přehled typů") Beznapěťový reléový kontakt, svorky: C a DO AC 24 V 20 % nebo DC15 35 V (SELV) 50/60 Hz při AC 24 V Pomalá pojistka max. 10 A nebo Jistič max. 13 A Charakteristika B, C, D dle EN nebo Napájecí zdroj s omezením proudu na max. 10 A Výstupní signál "U": Výstupní signál "I": < 0,5 VA < 1,5 VA < 1,5 VA < 2,5 VA Bistabilní AC/DC 30 V, 0,5 A cos φ = 0,5 externí, max. 1 A (pomalé) Zůstává ve stavu jako před výpadkem Viz katalogový list přístrojů zpracovávající výstupní signály ppm (50 ppm + 2 % naměřené hodnoty). 2 ppm / C (typicky) 0,14 % naměřené hodnoty / hpa 5% měřicího rozsahu / 5 let (typicky) <5 min Volba výstupního signálu: Viz "Funkce". Nastavení bodu sepnutí: Viz "Funkce" Minimálně 8 let % VOC. Doba zahřívání: cca. 20 minut Počáteční samočinná kalibrace po 8 hodinách provozu < 3,5 min Volba výstupního signálu: Viz "Funkce". Nastavení bodu sepnutí: Viz "Funkce" Max. hodnota z CO2 a VOC Váha: 100 % VOC 2000 ppm CO 2 Volba výstupního signálu: Viz "Funkce". Nastavení bodu sepnutí: Viz "Funkce" % r.v. Měřicí rozsah 0-50 C Přesnost měření při AC 24 V při 25 C 5-30 C Časová konstanta t63 Aktivní výstupní signál, svorka X2 Beznapěťový reléový kontakt, svorky: C a DO Snímací prvky Měřicí rozsah Časová konstanta t63 Kompenzace vnitřního oteplení Výstupní signál (svorky B, M) 0-95 % r.v. (bez kondenzace) 3 % r.v. 5 % r.v. (typicky) 20 s Volba výstupního signálu: Viz "Funkce". Nastavení bodu sepnutí: Viz "Funkce" < 0,25 K (teplot n í čidlo, t ypicky) < 0,5 K (pro výstupní signál 0 10 V) < 0,6 K (pro výstupní signál 4 20 ma) Cca. 13 min Volba výstupního signálu: Viz "Funkce". Nastavení bodu sepnutí: Viz "Funkce" V závislosti na předním modulu (viz "Přehled typů") NTC 10k (B=3988) nebo LG-Ni C (podrobné údaje viz "Funkce") Cca. 13 min Viz "Poznámky k návrhu". Pasivní 14/17

15 Krytí Elektrické připojení Podmínky okolního prostředí Materiály a barvy Směrnice a normy Stupen krytí IP30 s předním modulem IP20 bez předního modulu dle EN Třída ochrany III dle EN Šroubovací svorky pro kabel Provoz Klimatické podmínky Teplota (pouzdro a elektronika) Vlhkost Mechanické podmínky Doprava Klimatické podmínky Teplota Vlhkost Mechanické podmínky Vrchní část předního modulu Spodní část předního modulu Pouzdro základového modulu 1 x 0,25...2,5 mm2 (drát / lanko) 2 x 0,25...2,5 mm2 (drát / lanko) IEC Třída 3K C 0-95% r. v. (bez kondenzace) Třída 3M2. IEC Třída 2K C <95% r.v. Třída 2M2 ASA + PC titanová bílá (podobná RAL9010). PC světle šedivá RAL 7035 PC světle šedivá RAL Zařízení proti krádeži POM jasně červená RAL Designové rámečky Siemens Základová deska Čidlo (kompletní) Balení ASA + PC titanová bílá (podobná RAL9010). Ocel Bez silikonu Vlnitá lepenka Normy EN Elektromagnetická kompatibilita (Aplikace) EU shoda (CE) CE1T1410xx 2) Automatická zařízení pro domácnost a podobné účely Pro použití v domácnostech a průmyslovém prostředí Vztah k životnímu prostředí Rozměry (hmotnost) RCM shoda CE1T1410en_C1 2) Prohlášení k produktu o životním prostředí CE1E14102) obsahuje údaje o výrobě přístroje slučitelné s životním prostředím (RoHS compliance, materials composition, packaging, environmental benefit, disposal). Včetně balení, v závislosti na typu modulu Přední modul Základový modul g g. 1) Možné kombinace modulů, viz "Přehled typů". 2) Dokumentaci lze stáhnout z 15/17

16 1410M M Připojovací svorky Reléový kontakt (SELV) Výstup pro pasivní čidla (LG-Ni1000 / NTC 10k) Systémový potenciál AC 24 V (SELV) nebo DC V Systémová nula / Měřicí nula Výstup pro aktivní čidla (T / r.v. / CO2 / VOC / IAQ) Rozměry (v mm) Základový modul Přední a základový modul (sestaveno bez ozdobného rámečku) /17
