1 Katalog produktù

2 Obsah Obsah APLIKACE... 3 Katalog produktù SOFTWARE... 7 TERMINÁLY, ØÍDÍCÍ JEDNOTKY... 9 SNÍMAÈE ØADY NEXT SPECIÁLNÍ SNÍMAÈE A JEDNOTKY BLOKOVÉ SCHÉMA

3 Představení systému Systém AKTION Moderní bezkontaktní (RFID) a biometrický identifikační systém určený pro kontrolu přístupu osob, evidenci docházky, sledování vozidel, evidenci návštěv a jiné aplikace v administrativních či průmyslových provozech. AKTION umožňuje realizovat spolehlivá řešení v oblasti identifikace a bezpečnosti pro velké společnosti, podniky, instituce i malé firmy. Zařízení AKTION je možné používat v různých lokalitách a propojit pomocí podnikových sítí nebo internetu. Vyhodnocovací software lze provozovat lokálně nebo na síťových serverech a data přenášet do jiných informač ních systémů např. personalistika a mzdy, výroba, aj. Systém AKTION ovládá vstupní dveře, turnikety, vjezdové závory a jiná zařízení. RFID Charakteristika Biometrie Vysoká bezpečnost Originální design všech zařízení Více než 150 typů výrobků a modifikací Vývojové centrum s podporou fondů EU Modulární koncepce HW a SW Otevřená databázová architektura Vstupy z a výstupy do informač ních systémů Propojení se CCTV, EZS, EPS avizualizace Různé bezkontaktní technologie (LF, HF, UHF) Biometrické technologie (otisk prstu, duhovka, rozpoznávání obličeje) Platforma MSWindows a MS SQL 15 let zkušeností s vývojem a implementacemi Více než 1000 aplikací v ČR a SR Rozsáhlá partnerská síť Servisní centrum pro on-line vzdálenou správu a podporu SW aplikací Různé jazykové verze Široký sortiment doplňků a příslušenství Vývoj i výroba HW i SW v ČR 2

4 Aplikace Evidence docházky Docházkový systém urychluje a zpøesòuje evidenci docházky zamìstnancù a sleduje aktuální pøítomnost osob na pracovišti. Umožòuje automatické pøevody dat do informaèních, personálních a mzdových programù a øeší logické vazby a výpoèetní algoritmy podle pøání zákazníka. Docházka ON-LINE Aktion.ONE on-line øešení zpracování docházkové agendy formou webové aplikace s pøednastavenými parametry. Zákazník používá pouze docházkový terminál bez nutnosti instalace SW. Provoz aplikace a správu dat zajiš uje spoleènost EFG CZ spol. s r. o. na centrálním serveru. Více na Více typù evidenèních terminálù (ID karty, biometrie) Uživatelské nastavení výpoètù docházky Propojení s ovládáním dveøí nebo turniketù Intuitivní SW a webový uživatelský pøístup Ovìøování uživatelù pomocí Active Directory Konfigurace SW podle poètu aktivních osob a uživatelù Rychlá a snadná instalace Minimální poèáteèní i provozní náklady Staèí pouze webový prohlížeè Mìsíèní/roèní/neomezená doba využívání Propojení do mezd ABRA Gx K2 Software OK mzdy AIX PAM Kostka OLYMP (SK) Datalock (SK) KS Program Prometeus (SK) Elanor Global Human (SK) SAP R3, XI Helios Green Money S3 Softip (SK) Helios Red a Orange MRP Target PERM Nugget SW Vema ALTEC Persims BSW Další zakázk. øešení 3

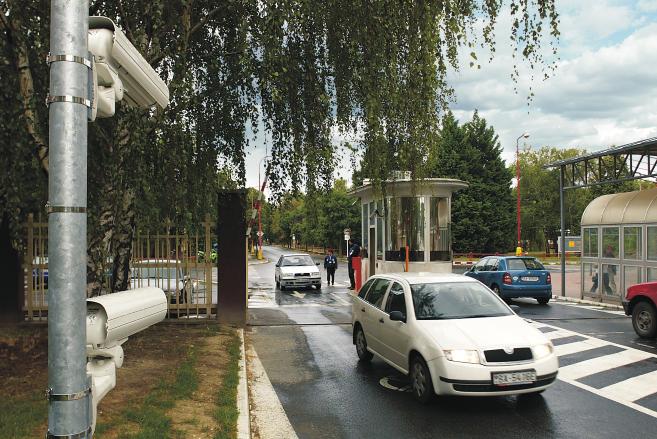

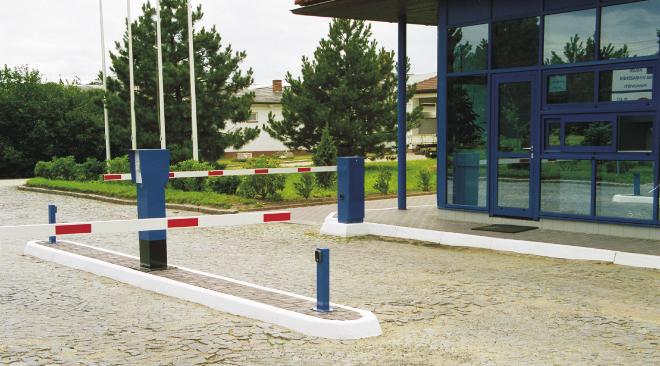

5 Kontrola vstupù a vjezdù V reálném èase dovoluje zabránit vstupu nepovolaným osobám do vytipovaných prostor, monitorovat pohyb pracovníkù v hlídaných prostorech a v bezpeènostních zónách. Poskytuje stálý pøehled o pohybu osob a vozidel v tìchto zónách. Nahrazuje složité klíèové hospodáøství. Systém kontroly vjezdù vozidel lze použít na privátních parkovištích pøes podnikové vrátnice až po velkokapacitní garáže. Umožòuje nastavit širokou škálu èasových omezení na vjezdy vozidel a definovat rùzné varianty oprávnìní. Hlídá poèet obsazených míst na parkovištích. 4

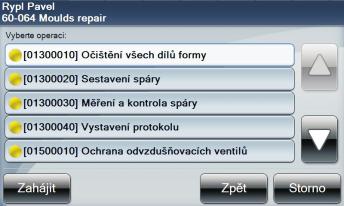

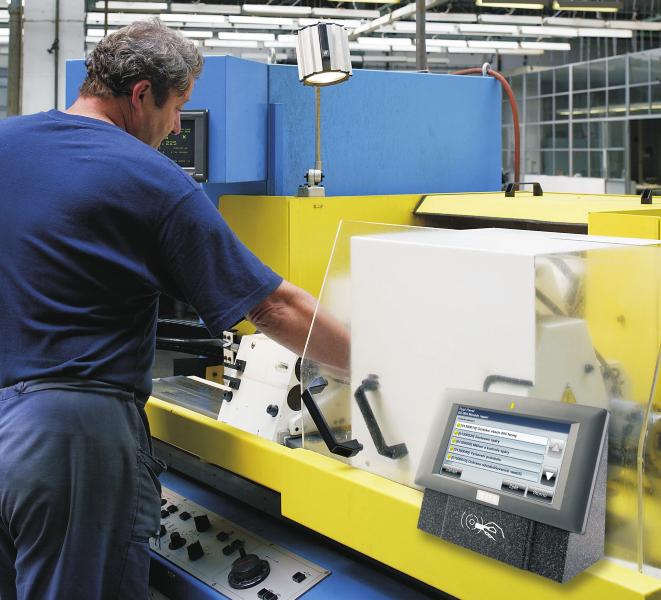

6 Aplikace Aplikace 5 Registrace návštìv Výrobní operace Rychlé a pohodlné odbavování návštìvníkù pøi pøíchodu i odchodu vèetnì vydávání jednorázových pøístupových karet. Zamezuje pohyb nepovolaných osob v budovách nebo areálech. Poskytuje zpìtný pøehled všech pøíchodù, odchodù, délky pobytu osob, úèelu a jména navštíveného. Sledování odpracované doby na zakázkách a výrobních operacích. Rychlé a efektivní zpracování dat pomocí prùmyslových terminálù. Systém poskytuje pøehled o poètu odpracovaných hodin a odvedených kusù výrobkù do informaèních systémù øízení výroby.

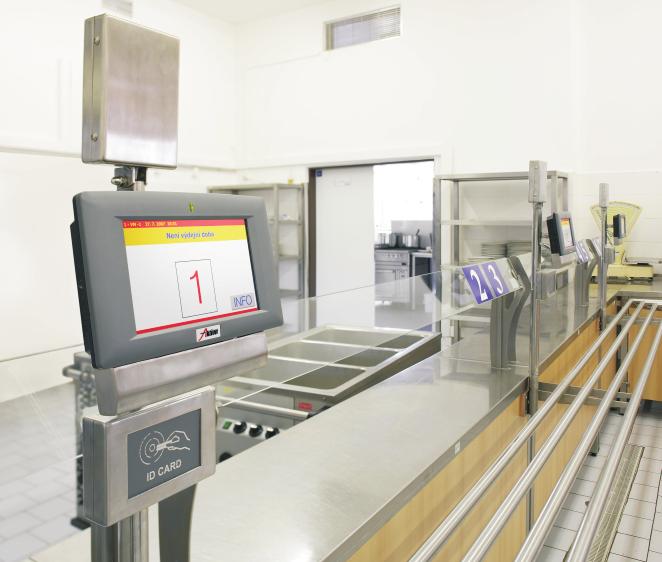

7 Evidence stravování Podporuje ekonomické øízení stravovacího provozu pøi splnìní individuálních požadavkù a norem. Strávník využívá bezkontaktní kartu i pro bezhotovostní platby a odpadá administrace stravenek. Umožòuje jednoduše vytváøet jídelníèky pro konkrétní dny. Podle objednávek strávníkù poskytuje podklady pro denní provoz kuchynì vèetnì koneèného mìsíèního vyúètování. Ostatní aplikace Výroba a personifikace plastov ých karet (pøístupové, vìrnostní, reklamní) Øízení logického pøístupu k PC a SW aplikacím Identifikace návštìvníkù ve sportovních centrech Ovládání kopírek, jídelních a nápojových automatù Øízení placených parkoviš Kontrola obchùzky strážných Ovládání výtahù Zapínání EZS (ovládání støežení) Evidence školení osob Sledování toku materiálu a výrobkù Evidence majetku Jiné aplikace 6

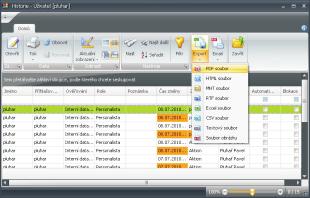

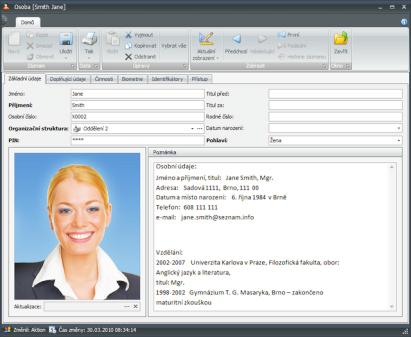

8 Software Aktion.NEXT Je urèen firmám, které vyžadují pøizpùsobení systému svým podmínkám a specifikùm. Program komunikuje se zaøízeními na síti pomocí protokolu TCP/IP s vysokou úrovní zabezpeèení. Umožòuje pøístup uživatelùm podle jejich zaøazení a úrovnì oprávnìní. Obsahuje zabudované funkce docházky, stravování, výroby a dalších aplikací vèetnì podpory výmìny dat s externími systémy. Software Aktion je pro firmy, které od systému oèekávají vyšší pøidanou hodnotu než pouhou evidenci prùchodù osob. Propojení s jinými aplikacemi AlVIS ATEAS BAKALÁØ C4 DIBOS GENESIS GPP IPEX LDAP Grafický vizualizaèní software spoleènosti Spirit Digitální, záznamový a vyhodnocovací systém Tøídní kniha evidence zameškaných hodin v systému školní administrativy Integraèní a bezpeènostní systém spoleènosti Gamanet Digitální záznam a øídicí jednotka pro kamerové systémy BOSCH Øídicí ústøedna el. zabezpeèovací signalizace spoleènosti Alarm Absolon Parkovací systém pro øízená a placená parkovištì spoleènosti Green Center IP telefonní ústøedny Rozhraní pro pøístup k datùm na adresáøovém serveru Windows MILESTONE Digitální záznamový systém pro IP kamery AXIS a jiné výrobce Management karet, uživatelù a pøístupových oprávnìní Uživatel mùže ukládat rùzné informace o držitelích karet a pøidìlovat rùzná pøístupová oprávnìní vèetnì okamžité blokace. Jedna osoba mùže mít pøidìleno více ID karet. Lze definovat zóny, skupiny snímaèù a rùzné skupiny oprávnìní podle pracovního zaøazení. Podpora více agend Podpora jazykových verzí Dynamické funkce pro držitele karty Uživatelská tvorba formuláøù Rùzné typy historií záznamù Stejné uživatelské rozhraní pro všechny agendy Univerzální export, import a tisk dat Webová nadstavba Snadné nastavení vlastních a oblíbených menu Podpora automatické aktualizace databáze a upgrade aplikace ze serveru technické podpory 7

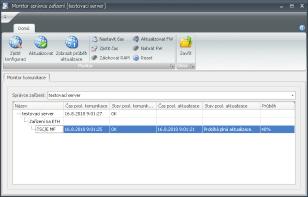

9 Monitor pøipojených HW zaøízení Kalendáøe a èasové plány Definované agendy/integrace Na vybrané PC stanici sleduje reálný stav terminálù a kontrolérù pøipojených do sítì. Lze provádìt aktualizace zaøízení a servisní nastavení. On-line monitor událostí na komunikaèních linkách. Procesy v systému mohou probíhat podle pøedem nastavených kalendáøù, modelù pracovní doby, módù otevírání a povolení. Kalendáøe ovlivòují a upøesòují výpoèty a chování dat v jednotlivých agendách. Základní SW lze licenènì rozšiøovat o agendy výrobních operací, stravování, návštìv podle nabídky výrobce. Na základì spolupráce s výrobci bezpeènostních a informaèních systémù obsahuje SW øadu definovaných propojení na CCTV, EZS, EXCHANGE, ERP a další øešení. Variabilní reporty a žurnály dat Každý záznam má od svého vzniku až po jeho smazání vedenou v databázi úplnou historii. Podle filtrù lze zpìtnì dohledat požadovanou událost, pøípadnì kdo, kdy a co upravil. Každý úkon v programu se zaznamenává do pamìti. Data lze exportovat do TXT, PDF, RFT, XLS, HTML a JPG souborù nebo v definovaném DB formátu. Vyhodnocení pracovní doby Dle pøíchodù a odchodù eviduje správce celkový odpracovaný èas zamìstnancù v denních, týdenních nebo mìsíèních intervalech. Systém hlídá odchylky proti fondu pracovní doby. Umí pracovat s rùznými mzdovými složkami (pøerušení, pøestávky, svátky) vèetnì pøevodu hodnot mezi mìsíci. Lze definovat vazby na mzdové systémy jiných výrobcù. Parametry Tøívrstvá architektura DB/SERVER/KLIENT Databázový server MS SQL 2008 MS WINDOWS XP Pro + SP a vyšší IE 7 a vyšší Velikost instalace cca 100 MB (bez SQL serveru) Pøihlašování dle NT domény Doporuèené parametry PC stanice/serveru CORE DUO, 1.66 GHz, 2 GB RAM, 80 GB HDD LCD monitor 19, rozlišení 1920 x 1080 On-line UPS + management, Pøipojení k Internetu Zálohování dat Pøipojení do serverového managementu 8

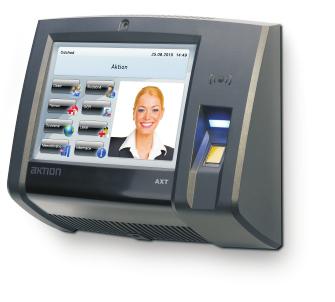

10 Víceúčelový terminál 125 khz Biometrie Kamera Mifare AXT-500/510 Multifunkční terminál řady Aktion.NEXT pro evidenci docházky, kontrolu přístupu, evidenci výroby a stravování s možností identifikace kartou nebo otiskem prstu. i AXT-300/310 Provedení bez biometrického senzoru Průmyslové PC x86 Intel Atom N GHz 1 GB RAM DDR2 DotykovýTFT displej 8 MSWindows XP Embedded Více variant aplikačního SW Bezkontaktní snímač 125 khz/13,56 MHz Kapacitní biometrický senzor 500 dpi Integrovaná kamera 1.3 MegaPixel Lze připojit externí snímač Ovládání dveří, turniketů apod. Technické parametry Frekvenční pásmo Proudový odběr Rozhraní Paměť AXT khz (EM4100) Napájecí napětí 13,56 MHz (Mifare) 12 V DC 3 A max. 3 A max. 1xWiegand, Ethernet 10/100 Mbps, 1xUSB 2.0, 1x sekundární RS485 Flash 4 GB Výstupy 3x relé NO/C/NC Vstupy 2x tlačítko, 2x dveřní kontakt, 1x tamper Displej LCD Rozměry (š x v x h) Pracovní rozsah teplot Krytí 9 AXT-500 Dotykový 8 TFT, 800 x x 230 x 96 mm 0 až +40 C IP 30

11 Funkce a schéma zapojení Konstrukce Dvoudílná konstrukce (základna + pøední panel) s ochranou proti otevøení a stržení ze zdi (TAMPER). Kamera Vestavìná kamera s detektorem pohybu a rozpoznáním oblièeje. RFID Snímaè Bezkontaktní snímaè karet s volitelnou LF nebo HF technologií. LED Signalizace 3 barevná indikace oprávnìní: Modrá zapnuto Zelená pøístup povolen Èervená pøístup odmítnut Snímaè otisku prstù Biometrický snímaè otisku prstù, kapacita 9000 templates, rychlost vyhodnocení do 2 sec.. Bzuèák Akustická signalizace pro rozlišení ètení a vyhodnocení stavù karta/otisk/pin/alarm. Software Možnost pøepínání obrazovek a rùzných variant softwarù podle typu provozované aplikace napø. docházka, pøístupy, výroba, stravování. LAN/WAN Dotykový displej 8 Komfortní ovládání všech funkcí terminálu pomocí dotykového displeje s rozlišením 800 x 600 DPI a LED podsvícením. Programovací karta Rychlé nastavení konektivity (IP, brána) pomocí konfiguraèní karty. Instalace zaøízení Jednoduchá instalace pøedního panelu zasunutím do držáku základny s aretací pomocí šroubu. Dveøní kontakt 1 Dveøní zámek 1 Dveøní kontakt 2 AXT-500 Wiegand RS485 AXR-500/510 Dveøní zámek 2 Alarm 10

12 Docházkové terminály TSC-300/310 SingleCon docházkový terminál s tlačítkovou klávesnicí, displejem a napájením přes Ethernet. Ethernet PoE LAN/WAN 125 khz Mifare Dveřní kontakt 1 Wiegand Dveřní zámek 1 TSC-300/310 1 AXR-100/110 RS485 TSC-300/310 2 KSC/E 3 TSC-300/ přednastavených typů přerušení pracovní doby 3 definovatelná tlačítka F1 - F3 Informace o odpracované době zaměstnance Oboustranné ovládání dveří Kapacita paměti osob a událostí Rozhraní ETHERNET (LAN,WAN,VPN), RS485 Napájení PoE (Power on Ethernet) On/Off-line provozní režim Funkce Globální Antipassback Výstupní relé pro ovládání dveří Technické parametry TSC-300 TSC-310 Frekvenční pásmo Napájecí napětí 12 V DC nebo PoE (třída 0) Proudový odběr Bezkontaktní snímač Komunikační rozhraní Displej / klávesnice Výstupy Vstupy Paměť Rozměry (š x v x h) Pracovní rozsah teplot Krytí 125 khz (EM4100) 13,56 MHz (Mifare) 200 ma/540 ma max. 160 ma/480 ma max. 1x integrovaný + 1x externí (Wiegand 26/42 bitů) Ethernet 10/100 Mbps, RS485 4x20 znaků/membránová 15 tlačítek 1x relé NC/C/NO 1x tlačítko, 1x dveřní kontakt 512 kb (doba zálohy dat bez napájení max. 48 hod) 118 x 165 x 52 mm -10 až +40 C IP 42 11

13 Ethernet PoE Biometrie Mifare 125 khz TSC-500/510 SingleCon docházkový terminál s tlačítkovou klávesnicí, displejem, integrovaným senzorem otisku prstu a napájením přes Ethernet. LAN/WAN Wiegand Dveřní kontakt 1 RS485 Dveřní zámek 1 Technické parametry 6 přednastavených typů přerušení pracovní doby 2 definovatelná tlačítka F1, F2 Informace o odpracované době zaměstnance Ovládání 1 dveří oboustranně (el. zámek) Kapacita paměti osob a událostí Kapacita paměti pro otisků (templates) Rozhraní ETHERNET (LAN,WAN,VPN) Napájení PoE (Power on Ethernet) Možnost připojení k PC pomocí převodníku RS485/USB On/Off-line provozní režim Funkce Globální Antipassback Frekvenční pásmo Napájecí napětí AXR-500/510 TSC-500 TSC-500 TSC khz (EM4100) 13,56 MHz (Mifare) 12 V DC nebo PoE Proudový odběr 215 ma / 560 ma max. Bezkontaktní snímač 1x integrovaný + 1x externí (Wiegand 42, 26 bitů) 175 ma/500 ma max. Biometrický senzor Kapacitní, 500 DPI, 8 MB RAM Komunikační rozhraní Ethernet 10/100 Mbps, RS485 Displej / klávesnice 4x20 znaků/membránová 14 tlačítek Výstupy 1x relé NC/C/NO Vstupy 1x tlačítko, 1x dveřní kontakt Paměť 512 kb (doba zálohy dat bez napájení max. 48 hod) Rozměry (š x v x h) Pracovní rozsah teplot Krytí 118 x 165 x 52 mm 0 až +40 C IP 42 12

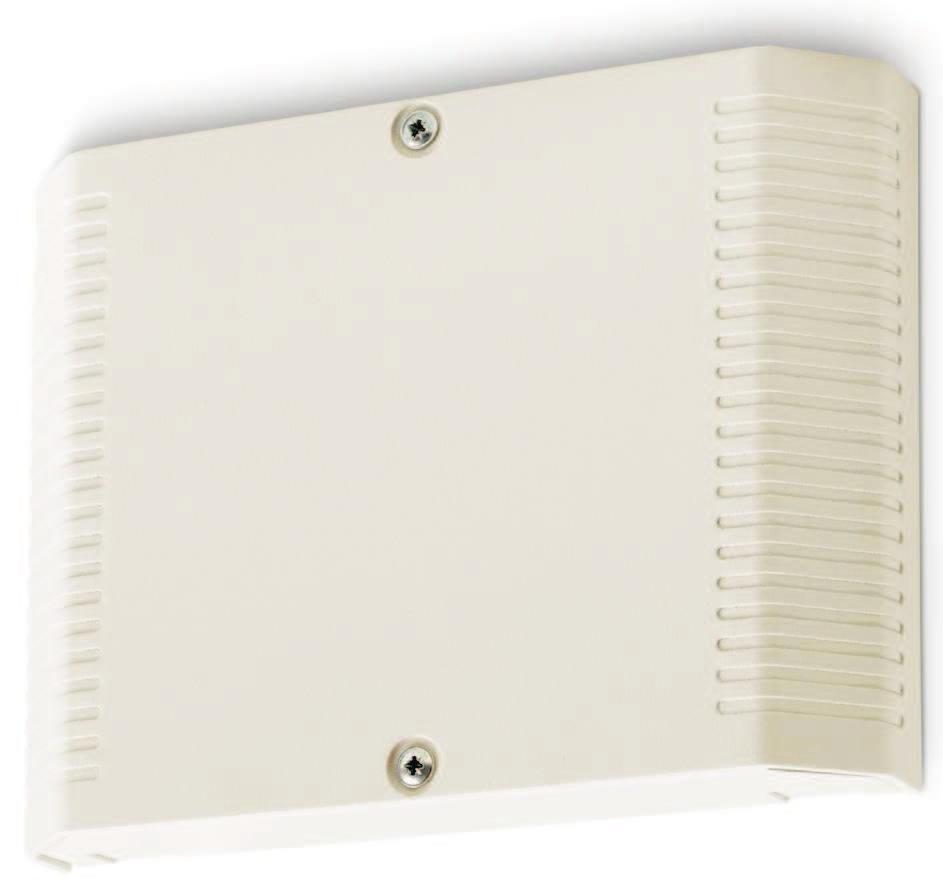

14 Řídící jednotky KMC/E/2M MMC Ethernet RS485 Anti-passback 32 dveří Řídící kontrolér MultiCon pro přístupové systémy s oboustrannou kontrolou dveří a s možností připojení podřízených (slave) dveřních modulů MMC. Modulární systém až pro 32 dveří Rozhraní ETHERNET (LAN,WAN,VPN) Připojení až 15 modulů MMC prostřednictvím RS485 Kapacita až osob a událostí 3 výstupní relé/jednotka (dveřní zámky, sirény...) 4 vstupní zařízení/jednotka (kontakty, tlačítka) Funkce Antipassback Funkce Náhodná kontrola osob Funkce Lokální Messenger Dálková konfigurace po síti LAN Technické parametry KMC/E/2M MMC Napájecí napětí Proudový odběr 200 ma 90 ma Komunikační rozhraní Výstupy Vstupy Paměť KMC/E/2M Rozměry (š x v x h) Pracovní rozsah teplot 12 V DC Ethernet 10/100 Mbps, sekundární RS485, 2x RS232, 2x Wiegand 1 MB RAM + 2 MB FLASH Krytí IP 30 RS485, galvanicky oddělené, 2x Wiegand 3x relé NC/C/NO, 2x otevřený kolektor 800 ma 2x tlačítko, 2x dveřní kontakt, 1x tamper 235 x 175 x 42 mm 155 x 120 x 33 mm -20 až +60 C MMC - 13

15 KMC/E konfigurace se snímaèi karet + PIN KMC/E konfigurace se snímaèi karet s FP LAN/WAN LAN/WAN Dveøní kontakt 1 Wiegand Dveøní kontakt 1 Wiegand Dveøní zámek 1 KMC/E AXR-300/PK Dveøní zámek 1 KMC/E AXR-500/510 Dveøní kontakt 2 Dveøní kontakt 2 Dveøní zámek 2 RS485 Dveøní zámek 2 RS485 Alarm AXT-100/110 Alarm AXR-500/510 MMC 1 MMC 2 MMC 15 MMC 1 MMC 2 MMC 3 Kapacita KMC/E2/M + MMC ID karty Biometrie Poèet pøipojených modulù Poèet snímaèù 32 8 Poèet vstupù (dveøí) jednosmìrnì 32 8 Poèet vstupù (dveøí) obousmìrnì

16 Řídící jednotky Ethernet RS485 2 dveře KSC/E Řídící kontrolér SingleCon pro přístupové systémy s oboustrannou kontrolou dveří a výstupními relé pro ovládání externích zařízení. Připojení dvou snímačů s rozhraním Wiegand Jednostranné nebo oboustranné ovládání dveří Kapacita paměti osob a událostí Rozhraní ETHERNET/RS485 Připojení dalších jednotek pomocí RS485 On/Off-line provozní režim 3 výstupní relé (dveřní zámky, sirény ) 3 vstupní zařízení (dveřní kontakty, tlačítka) Funkce Náhodná kontrola osob Funkce Globální Antipassback 15 Technické parametry Napájecí napětí 12 V DC Proudový odběr 70 ma, (max. 400 ma) Rozhraní 2x Wiegand/RS485, galvanicky oddělené, Ethernet 10/100 Mbps Paměť 512 kb (doba zálohy dat bez napájení max. 48 hod) Výstupy 3x relé NC/C/NO, 2x otevřený kolektor 800 ma Vstupy 2x tlačítko, 2x dveřní kontakt, 1x tamper Rozměry (š x v x h) 155 x 120 x 33 mm Pracovní rozsah teplot -10 až +40 C Krytí IP 30

17 KSC/E konfigurace se snímaèi karet + PIN KSC/E konfigurace se snímaèi karet s FP LAN/WAN LAN/WAN Dveøní kontakt 1 Wiegand Dveøní kontakt 1 Wiegand Dveøní zámek 1 KSC/E 1 AXR-300/PK Dveøní zámek 1 KSC/E AXR-500/510 Dveøní kontakt 2 Dveøní kontakt 2 RS485 Dveøní zámek 2 RS485 Dveøní zámek 2 Alarm AXR-100/110 Alarm AXR-500/510 KSC/E 2 KSC/E 3 KSC/E 32 i Ke kontroléru KSC/E nelze pøipojovat moduly MMC. Ke kontroléru KSC/E lze pøipojit až 31 dalších kontrolérù KSC/E pomocí rozhraní RS485. i Ke kontroléru KSC/E nelze pøipojovat moduly MMC. Pøi použití snímaèù s otiskem prstu nelze na linku RS485 pøipojit další kontroléry KSC/E. 16

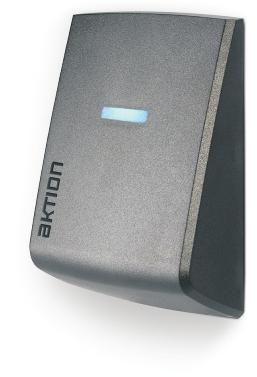

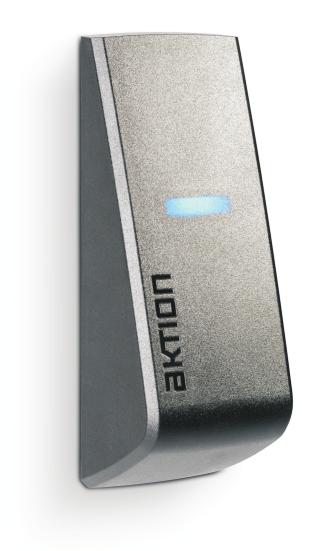

18 Snímaèe AXR-100/ khz Mifare Wiegand OEM Úzký bezkontaktní snímaè øady Aktion.NEXT s originálním designem a výmìnným vrchním krytem. Je dodáván v pìti barevných provedeních. Šedá Bílá Kryt H-100/T Titan Snímaè AXR Originální a elegantní design Malé rozmìry instalace na zárubeò dveøí Dva typy bezkontaktní technologie Programovatelné rozhraní Wiegand Tøíbarevná LED a zvuková signalizace Dvoudílná konstrukce (snímaè + kryt H-100/ ) Snadná instalace Konektor pro pøipojení kabelu Pøipojení do rùzných systémù SKVaD nebo EZS Varianta OEM provedení (pouze elektronika) Venkovní provedení Èervená Èerná Technické parametry AXR-100 ARX-110 Frekvenèní pásmo Napájecí napìtí Proudový odbìr Rozhraní Rozmìry krytu (š x v x h) Rozmìry snímaèe (š x v x h) Pracovní rozsah teplot 125 khz (EM4100) 13,56 MHz (Mifare) 12 V DC 112 ma 75 ma Wiegand 26/42 bitù 45 x 124 x 41 mm 42 x 120 x 40 mm -20 až +50 C Krytí IP 54 17

19 AXR-500/ khz Mifare Biometrie Bezkontaktní snímač řady Aktion.NEXT s biometrickým senzorem otisku prstu a výměnným vrchním krytem. Je dodáván v pěti barevných provedeních. Technické parametry AXR-500 AXR-510 Originální a elegantní design Dva typy bezkontaktní technologie (RFID) Paměť pro otisků prstů (templates) Rychlost čtení do 2 sec. Programovatelné rozhraníwiegand Tříbarevná LED a zvuková signalizace Dvoudílná konstrukce (snímač + kryt H-500/ ) Připojení konektorem Frekvenční pásmo Napájecí napětí Proudový odběr Rozhraní Biometrický senzor Rozměry krytu (š x v x h) Rozměry snímače (š x v x h) Pracovní rozsah teplot 125 khz (EM4100) 13,56 MHz (Mifare) 12 V DC 170 ma 150 ma Wiegand 26/42 bitů, RS485 Kapacitní, 500 DPI, 8 MB RAM 82,5 x 126 x 42 mm 80,4 x 121,5 x 38,7 mm 0 až +40 C Krytí IP 50 18

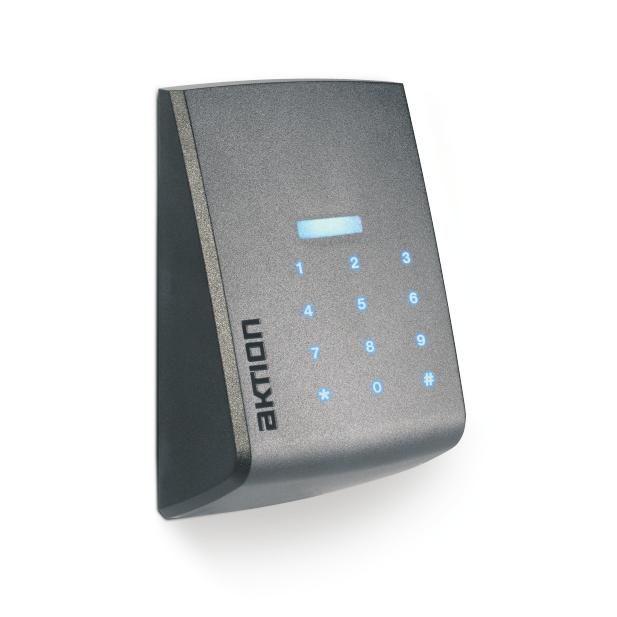

20 Snímaèe AXR-300/PK Bezkontaktní snímaè øady Aktion.NEXT s kapacitní klávesnicí. Ve spojení s øídící jednotkou umožòuje identifikaci kartou nebo kombinací karta a PIN. 125 khz PIN LED Originální a elegantní design s podsvìtlenou èíselnou klávesnicí Frekvence 125 khz (formát H4100 Unique) Ètecí vzdálenost 10 cm (ISO karty) 4 místný PIN kód (na vyžádání øídící jednotky) Výmìnný pøední samosvorný kryt Pøipojení kabelem Tøíbarevná LED a zvuková signalizace Snadná instalace Technické parametry Frekvenèní pásmo 125 khz (EM4100) Napájecí napìtí 12 V DC Proudový odbìr 170 ma max. Rozhraní Wiegand 42 bitù Rozmìry krytu (š x v x h) 82,5 x 126 x 42 mm Rozmìry snímaèe (š x v x h) 80,4 x 121,5 x 38,7 mm Pracovní rozsah teplot 0 až +40 C Krytí IP 30 19

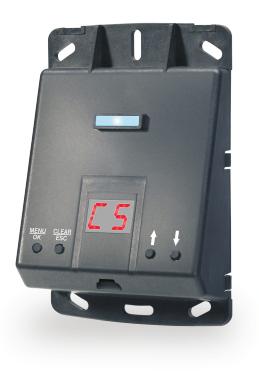

21 Autonomní snímaè AXR-300i 125 khz Relé USB Autonomní bezkontaktní snímaè identifikaèních karet øady Aktion.NEXT, pøístupová oprávnìní karet lze programovat z èelního panelu bez nutnosti pøipojení poèítaèe. Dveøní zámek Wiegand Kapacita 100 identifikátorù Pamì pro událostí Frekvence 125 khz (formát H4100 Unique) Ètecí vzdálenost 3 cm 4 programovací tlaèítka Dvoumístný LED display USB interface pro ètení pamìti událostí Pøední kryty v pìti barevných provedeních Možnost pøipojení externího snímaèe Tøíbarevná LED a zvuková signalizace Technické parametry Frekvenèní pásmo Napájecí napìtí Proudový odbìr Rozhraní Výstupní programovatelné relé Rozmìry krytu (š x v x h) Rozmìry snímaèe (š x v x h) Pracovní rozsah teplot 125 khz (EM4100) 12 V DC Krytí IP 32 AXR-300i 210 ma/325 ma max. (s pøipojeným externím snímaèem) Wiegand, USB 5A NC/C/NO 82,5 x 126 x 42 mm 80,4 x 121,5 x 38,7 mm 0 až +40 C AXR-100/110 20

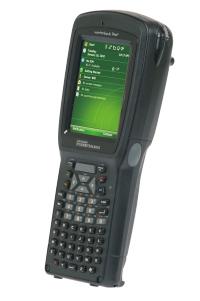

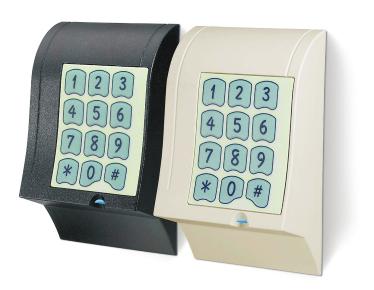

22 Snímaèe APR/PDA Øada snímaèù v designu ProLine ve dvou barevných provedeních a pøenosné mobilní terminály jsou k dispozici v následujících variantách. 125 khz APR-P20 Mifare Biometrie Standardní bezkontaktní snímaè ve dvou barevných odstínech (bílá, èerná) s technologií Unique/Mifare. Pøipojení kabelem nebo konektorem. Tøíbarevná LED a zvuková signalizace ètení karty. APR-P20/FP APR-PK20 PDA/OEM Bezkontaktní snímaè s kapacitním senzorem otisku prstu a technologii Unique/M ifare. Èerné nebo bílé provedení. Pøipojení konektorem. Bezkontaktní snímaè s PIN klávesnicí, umožòuje kombinaci ètení ID karty a zadání 4-místného osobního kódu. Pouze technologie Unique. Pøipojení kabelem. Mobilní terminály a snímaèe urèené pro sbìr dat v terénu, k zabudování do jiných zaøízení nebo speciální zakázková øešení. 21

23 Stolní snímače APR-P20/HS/USB TWN3/MF Lokální snímače s USB rozhraním pro zadávání identifikač ních karet. APR-P20/HS/USB OCR-RTE 125 khz Lokální snímač pro strojové čtení údajů osob z průkazů totožnosti (PAS, OP). Mifare OCR TWN3/MF Zadávání identifikátorů Vyhledávání osob v databázi Vydávání návštěvních karet Technologie H khz (APR) Technologie Mifare 13,56 MHz (TWN3/MF) Rozhraní USB (včetně napájení) Čtecí dosah max. 5 cm Délka kabelu 1 m Akustická signalizace (pouze APR) Optická signalizace LED (zelená, červená) Rozměry APR: průměr 10 mm, v 8 mm RozměryTWN3: (š x v x h) 56 x 18 x 88 mm Strojové čtení průkazů totožnosti a ostatních dokumentů vyhovující ICAO Dokument 9303 Rychlé zadávání údajů osob do SW Vyhledávání osob v databázi Vydávání návštěvních karet Technologie OCR Rozhraní USB Optická signalizace LED (zelená, červená) Délka kabelu 1,5 m Vnější rozměry (š x v x h) 310 x 82 x 85 mm Napájení 5 V DC (adaptér je součástí) 22

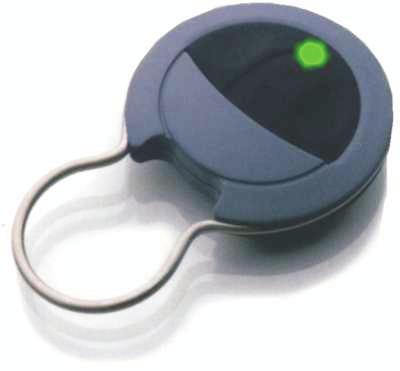

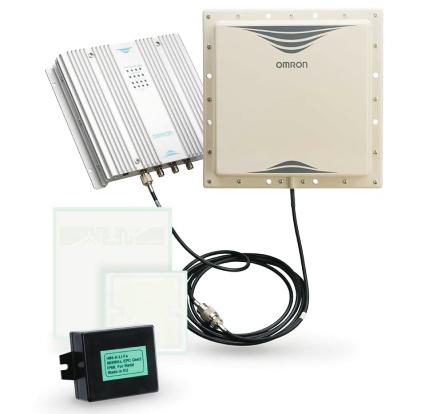

24 UHF snímaèe 433 MHz 868 MHz Long range MULTIPASS Unikátní systém dálkového ovládání vhodný pro aplikace automatického otevírání závor nebo vjezdových bran. SPEEDWAY RFID snímaèe a antény pro prùmyslové, logistické nebo farmaceutické aplikace. Vysílací frekvence 433 MHz Nezamìnitelný a nekopírovatelný systém plovoucího kódu, který zaruèuje nejvyšší bezpeènost Dosah až 100 m (dle použité antény a lokality) Pøijímaè (èteèka dálkového ovládání) MRRE s výstupem RS232 nebo Wiegand 26 bit Napájení MRRE 12 V DC Napájení vysílaèe BFOR - lithiová baterie 3 V s životností 3 roky Volitelnì až 4 vysílací kanály Pøipojení k øídícím jednotkám Aktion Vysílací frekvence 868 MHz Vícenásobné ètení UHF tagù v poli antény Komunikaèní protokol EPCglobal UHF Class 1 Gen 2/ISO C Pøipojení Ethernet 10/100 Mbps Varianta snímaèe pro dvì (Speedway R220) nebo ètyøi antény (Speedway R420) Rùzné typy tagù v provedení podle aplikace (samolepky, plastové štítky, tagy, náramky ) Ètecí vzdálenost 0,3 10 m (dle typu tagu, výkonu vysílací antény a prostøedí) RS232/USB rozhranní 4 signálové vstupy a 4 výstupy 23

25 Snímaèe oèní duhovky TM LG IrisAccess 4000 iclass ProxCard Biometrie Biometrický identifikaèní systém pro snímání oèních duhovek urèený k øešení pøístupových systémù s vysokou bezpeèností. LAN/WAN Wiegand Dveøní kontakt 1 Dveøní zámek 1 Dveøní kontakt 2 Dveøní zámek 2 ICU4000 KMC/E RS485 Alarm Dveøní kontakt 3 MMC Dveøní zámek 3 Dveøní kontakt 4 Dveøní zámek 4 Nejpøesnìjší systém biometrické identifikace Identifikace 1:N nebo 1:1 (s kartou nebo PINem) Modulární verze až pro úèastníkù Každá øídící jednotka ICU umožòuje pøipojit až 4 snímaèe icam Rozhraní ETHERNET (LAN, WAN, VPN) Identifikace jednoho nebo obou oèí Snímací vzdálenost až 36 cm Akceptace brýlí a kontaktních èoèek Vestavìná kamera zamìøující oblièej Možnost pøipojení bezkontaktní èteèky Rozhraní Wiegand pøi pøipojení do Aktionu Alarm icam4000 icam4000 icam4000 icam4000 Technické parametry ICU4000 (kontrolér) icam4000 (snímaè) Rozmìry (š x v x h) 430 x 420 x 163 mm 218 x 235 x 80 mm Napájecí napìtí 19 V DC 12 V DC Proudový odbìr 2 A max. 2,5 A max. Rozhraní Operaèní systém Wiegand 26 bitù Linux CPU Pracovní rozsah teplot Krytí Platforma x86 kompatibilní 0 až +40 C IP 30 24

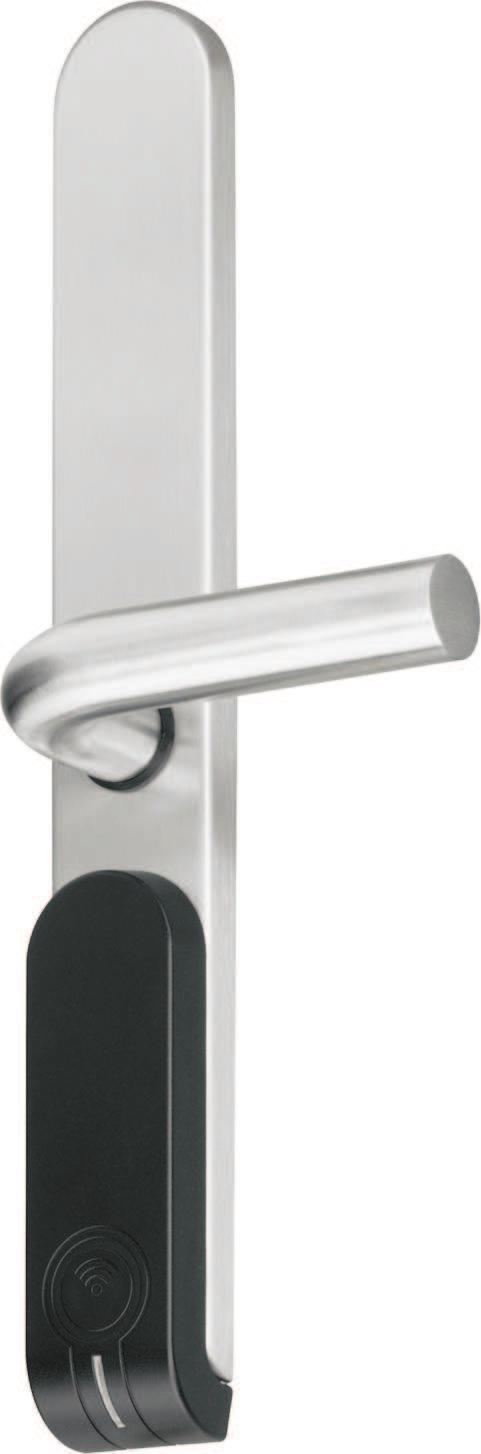

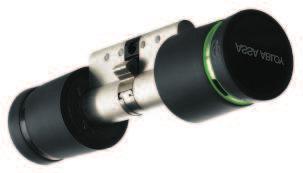

26 Bezdrátové zámky APERIO Bezdrátová cylindrická vložka s integrovanou bezkontaktní čtečkou a on-line komunikací s nadřízeným systémem kontroly vstupů. GNOME485 Mifare LAN/WAN WiFi On-line RS485 E100 Komunikační hub 1 Komunikační hub 10 Vytvoření přístupového bodu v rámci stávajícího nebo nově realizovaného systému bez nutnosti použití kabelů ke vstupním dveřím Kompatibilní pro všechny (DIN) zadlabací zámky a kování pro skleněná dveřní křídla Baterie s životností až cyklů LED pro vizualizaci stavu ( červená/zelená) Off-line režim pro 10 držitelů karet Komunikační HUB pro bezdrátové spojení s vložkou a propojení s PC prostřednictvím RS485 Provozní vzdálenost HUB/dveřní kování 5 m Vnitřní provedení Technické parametry C100 E100 Frekvenční pásmo Baterie Rozměry / tloušťka křídla Rozměry (mm) Rozteč Rozhraní C100 Pracovní rozsah teplot 13,56 MHz 13,56 MHz Lithium CR2 Krytí IP 30 Lithium CR123A 30/30 mm (další po 5 mm) 40 až 100 mm d802x š82 x h13 v312 x š41 x h10/20 DIN 72 a 92mm Wifi IEE (2,4 GHz)/RS485 0 až +60 C E100 25

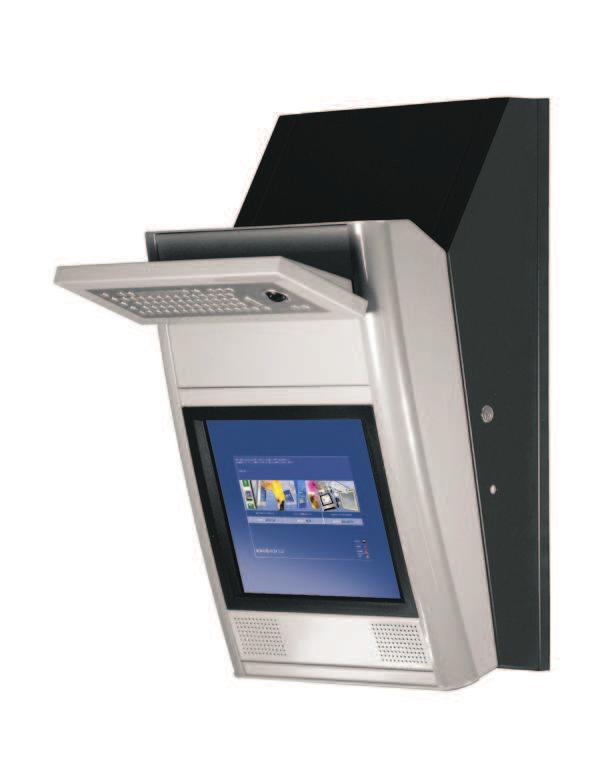

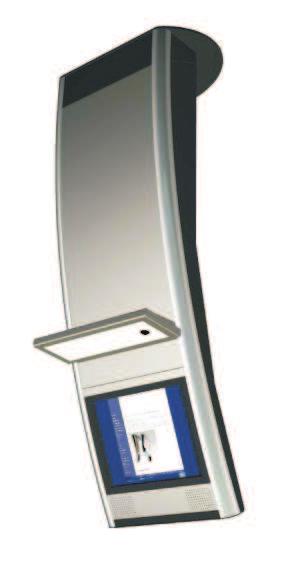

27 Samoobslužné kiosky ekiosek ekiosky jsou všestranně použitelné pro různé aplikace. Spojují atraktivní design s velmi odolnou a variabilní konstrukcí. V nabídce šest základních variant s volitelnými prvky. Variabilní konstrukce umožňující zabudování počítače a řady doplňkových zařízení 15" až 19" dotykové LCD displeje Kovová klávesnice Laserová nebo termotiskárna Web kamera Čtečka otisku prstu Čtečky čipových a bezkontaktních karet Čtečky čárových kódů Čtečky paměťových karet Mincovník Záložní napájecí zdroj UPS Modifikace: Standard Wall Shift Medium Jumbo Custom Technické parametry základního modelu Napájecí napětí Barva Vnější rozměry (š x v x h) Hmotnost Pracovní rozsah teplot Vybavení 230 V AC/50 Hz Šedá (lze upravit dle vzorníku RAL) 500 x 550 x 430 mm (bez stojanu) cca 90 kg 0 až +40 C 17" LCD, PC + OS Windows, elektroinstalace, kov. klávesnice 26

28 Průmyslové terminály TPC/E + BOX Průmyslový PC terminál v odolném prachotěsném boxu s integrovaným termoelektrickým chlazením, vhodný pro vnitřní i venkovní použití. 125 khz LAN/WAN Mifare x86 TPC/E + BOX Čtečka čárových kódů UHF čtečka Externí klávesnice Průmyslové PC x86 kompatibilní (dle typu) Paměť 1 GB RAM DDR2 MS Windows XP Embedded Integrovaný bezkontaktní snímač 125 khz/13,56 MHz Provedení s TFT displejem 7 (800 x 480) nebo 8,4 (800 x 600) Konstrukce z nerezové oceli Dvojitá plášťová ochrana Možnost připojení externích snímačů ( čárové kódy, UHF sníma č, apod.) Chlazení a topení (volitelně) Technické parametry Napájecí napětí Proudový odběr Vnější rozměry (š x v x h) Hmotnost Pracovní rozsah teplot Krytí 12 V DC max. 8 A (včetně zabudovaného PCx86 a chlazení) 340 x 440 x 170 mm cca 15 kg -20 až +50 C IP 32 Tiskárna 27

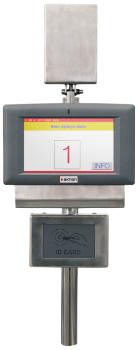

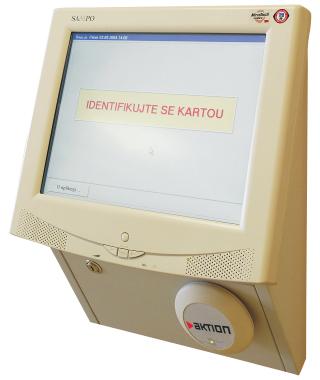

29 Objednávací terminály iterm AFL 125 khz Mifare Terminál je urèený pro objednací a prezenèní místo ve stravovacích aplikacích. Kombinovaný objednávací a výdejní terminál se zobrazovacím modulem pro strávníka a obsluhu výdejny. 15" LCD dotykový monitor Prùmyslové PC Operaèní systém Windows Kapacita pamìti od 512 MB (FLASH) až 40 GB (HDD) Sériový, paralelní a USB port Integrovaný snímaè 125 khz/13,56 MHz Technologie 125 khz nebo 13,56 MHz Ètecí dosah max. 10 cm (podle technologie a typu identifikátoru) Displej pro strávníka s dotykovou obrazovkou 7 Operaèní systém Windows Informaèní displej pro obsluhu 240 x 128 bodù Rozhraní ETHERNET Akustická signalizace ètení karty Optická signalizace LED Nerezové provedení pro výdejní pulty Možnost natoèení informaèního displeje 28

30 Stojany a pohlcovaèe REC/L/P/SL REC/TR/ST Pohlcovací mechanismus pro ètení návštìvních identifikaèních karet. ST/150/220 Venkovní stojan pro snímaèe a pohlcovací mechanismy urèený pro vozidlové aplikace. Využití ve spojení s propouštìcím zaøízením (turniket, dveøe), kde zabraòuje držitelùm karet odchod bez odevzdání vydané karty Nerezové provedení s pøizpùsobením montáže na levou (L), pravou (P) stranu nebo na sloupek (ST), rozmìry (š x v x h) 125 x 460 x 260 mm Motorické provedení (TR) do turniketu typu TR490 Motorické provedení (ST) do stojanu ST/150/220 Vhazovací otvor pøizpùsoben pro ID karty vèetnì pouzdra Kapacita zásobníku cca 50 ID karet s pouzdrem Možnost zabudování rùzných èteèek bezkontaktních karet Venkovní provedení Výška 150 cm (osobní vozidla)/220 cm (osobní + nákladní vozidla) Dvíøka se zámkem pro pøístup do manipulaèního prostoru Možnost zabudování snímaèe karet, dveøního telefonu nebo pohlcovacího mechanismu REC/ST Rozmìry (š x v x h) 280 x 1500/2200 x 260 mm 29

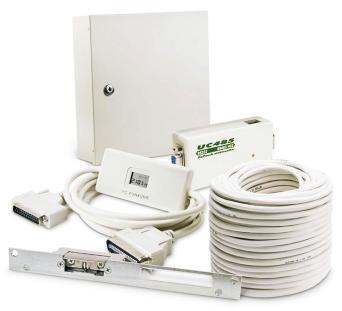

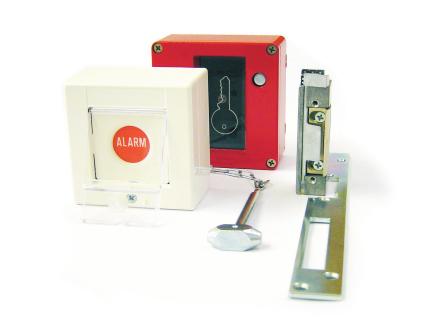

31 Pøíslušenství Mechanická a elektrická zaøízení Doplòkový sortiment pro identifikaèní systém Aktion. PZ5 napájecí zdroj 12 V DC 5 A KPN12 napájecí zdroj 12 V DC 1,8/3 A AL kabel pro sbìrnici RS485 AL10-W - kabel pro rozhraní WIEGAND BEFO - el. zámek s kontaktem AB12 - zvuková signalizace do el. zámku (bzuèák) SB2 - piezosignalizace Alarm ART kovový box s kladívkem pro nouzový klíè, rozbitné sklo DM700G nouzové (únikové) dveøní tlaèítko, montážní základna DM787G, sklo DM711 A øada dalších Technické parametry zdrojù PZ/5 Typ Jmenovité výstupní napìtí Pulsní 13,8 V DC Výstupní proud 5 A Vstup pro dálkové odpojení Rozmìry (š x v x h) Ano 340 x 270 x 80 mm Pracovní rozsah teplot 0 až +40 C KPN-12/3 Linerární 13,8 V DC 3 A Ne 207 x 237 x 110 mm 0 až +30 C KPN-12/1,8 Lineární 13,8 V DC 1,8 A Ne 207 x 237 x 110 mm 0 až +30 C 30

32 Identifikátory IDB-CARD/KEY 125 khz Mifare R/O R/W Bezkontaktní identifikaèní karty, pøívìsky a pøíslušenství. IDB-Aktion IDB-KEY IDB-CARD ISO s potiskem Plastové bílé karty typu ISO CARD ÈB retransferový potisk s personifikací Barevný retransferový potisk s personifikací Barevný ofsetový potisk bez personifikace Karty typu Aktion CARD se speciálním rozmìrem, potiskem a otvorem pro zavìšení Karty se zabudovaným èipem PKI Pøívìsky typu Keyfob Karty typu Clamshell Prùmyslové identifikátory (samolepky, tagy) Pouzdra, rolery, klipy, šòùrky Technické parametry IDB-CARD IDB-Aktion IDB-KEY Frekvenèní pásmo Formát Provedení Váha Šòùrka na krk Rozmìry (š x v x h) Možnost potisku Pracovní rozsah teplot 125 khz 13,56 MHz Unique, HS Mifare Roler 125 khz 125 khz 13,56 MHz Unique Unique, HS Mifare PVC - bílá PVC - potisk 4/1 ABS 86 x 54 x 0,8 mm 86 x 44 x 0,8 mm 30 x 37 x 8 5,5 g 5,3 g 4,5 g Ano Ne Ne -25 až +65 C Plastové pouzdro 31

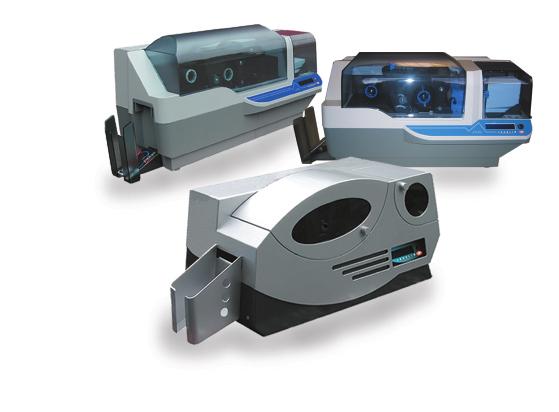

33 Tiskárny karet JAVELIN Termosublimaèní a retransferové tiskárny pro potisk plastových karet od jednoduchých aplikací po prùmyslová øešení. Encoding USB Ethernet J430i/J330i J620i CX330 Øada P100 ekonomické tiskárny pro malé aplikace (kluby, fitness, knihovny ) Øada P300/400 jednostranné/oboustranné profesionální tiskárny s universálním rozsahem použití Øada P600 oboustranné výkonné tiskárny s vestavìným laminátorem Øada CX300 retransferové tiskárny s tiskem ve fotografické kvalitì Kodéry ID karet (Mifare, kontaktní, magnetické) Technické parametry J110i J330i J430i CX330 Technologie Tisk Jednostr. Jednostr. Oboustr. Oboustr. Bezokrajový tisk Rychlost/hod. Systém tisku Rozmìry (š x v x h) Hmotnost Termosublim. Termosublim. Termosublim. Retransfer Ne Ano Ano Ano 120 (YMCKO) 120 (YMCKO) 102/oboustr. (YMCKOK) 130/jednostr. (YMCKO) 120/oboustr. (YMCK) (YMCKK) (YMCKUv) 300 dpi/24-bit 300 dpi/24-bit 300 dpi/24-bit 300 dpi/24-bit 201 x 216 x 328 mm J110i 239 x 256 x 462 mm 239 x 256 x 600 mm 343x 381 x 339 mm 4,36 kg 7 kg 9,1 kg 22 kg 32

34 Blokové schéma Aktion Legenda Aktion.MINI Autonomní pøístupový systém Aktion.ONE Evidence docházky online Aktion.ONE server Aktion.NEXT Øízení pøístupu osob a vozidel Evidence docházky Výrobní operace Stravovací systém Ethernet RS485 Wiegand USB Koaxiální kabel AXR-300i SingleCon SingleCon ProfiCon Internet TSC-300/310 TSC-500/510 AXT-500 pøístup docházka výrobní operace AXR-100/110 AXR-100/110 AXR-500/510 AXR-500/510 PC pro vyètení dat Aktion.ONE klient TSC-300/310 TSC-500/510 AXR-100/110 Docházka Periferie EZS EPS Dveøe Automatické dveøe Brány Turnikety Závory Kamerové systémy Výtahy Zapezpeèovací systémy Protipožární systémy 33

35 Vrátnice Úèetní sledování pøítomnosti a prùchodù úpravy docházkových dat Databázový server Lokální snímaè identifikátorù Lokální snímaè identifikátorù náhodná kontrola osob ovládání kamer a zabezpeèovacích systémù vjezd a výjezd vozidel uzávìrky Personalistika návštìvy Komunikaèní server oprávnìní osob a vozidel, Lokální snímaè personifikace a potisk ID karet. OCR snímaè otisku prstù dokladù Fotopracovištì LAN/WAN Aplikaèní server Tiskárna ID karet SingleCon MultiCon Aperio IrisAccess Stravovací Prùmyslová terminál identifikace KSC/E KMC/E GNOME485 ICU4000 iterm UHF øídící Prùmyslový jednotka terminál Komunikaèní hub AXR-500/510 AXR-500/510 AXR-500/510 AXR-500/510 icam4000 Výdejní TDI-20 minipoèítaè AFL UHF snímaè AXR-100/110 AXR-100/110 MMC 1 MMC 2 MMC 15 C100 Pøístupy Stravování Logistika Výroba Technologie 125 khz 13,56 MHz 868 MHz A LF HF UHF SPZ Otisk Oèní Oblièej Bluetooth 125 khz 13,56 MHz 868 MHz prstu duhovka 34

36 Dodavatel: Výrobce: EFG CZ spol. s r.o. Na Jarovì 4, Praha Katalog je ilustraèní, více informací o zaøízeních a technické parametry na Právo zmìny vyhrazeno. EFG CZ spol. s r.o.
