1 SYBU Systémy budov 05 Jan Tywoniak, k124 A428,

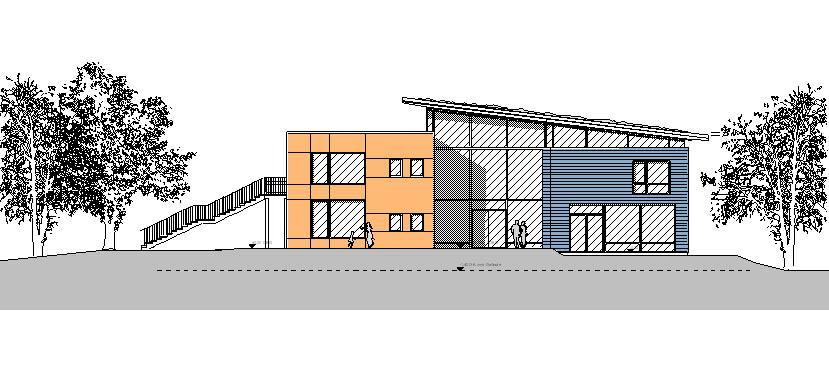

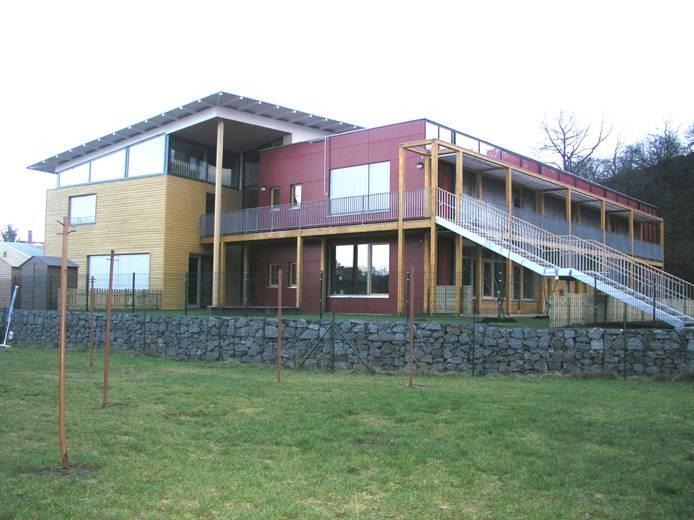

2 MŠ, Dohna, Sasko, 2004 architekti Reiter, Rentzch, Dresden celkem 140 dětí, 8 skupin brutto podlahová plocha 1138 m2 15 kwh/(m2a), primární energie 120 kwh/m2a

3

4

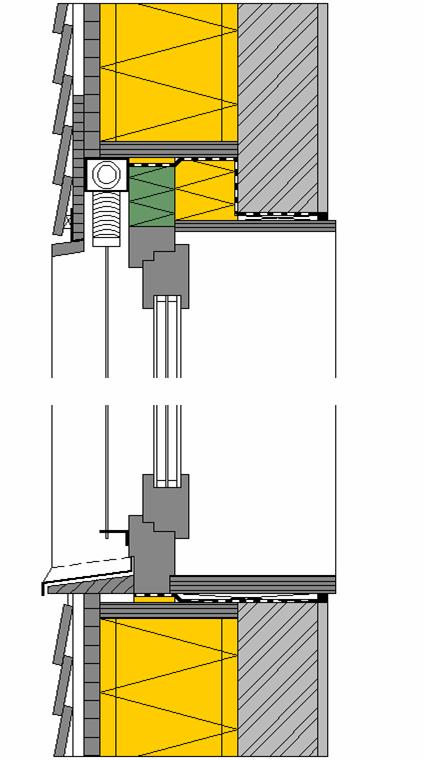

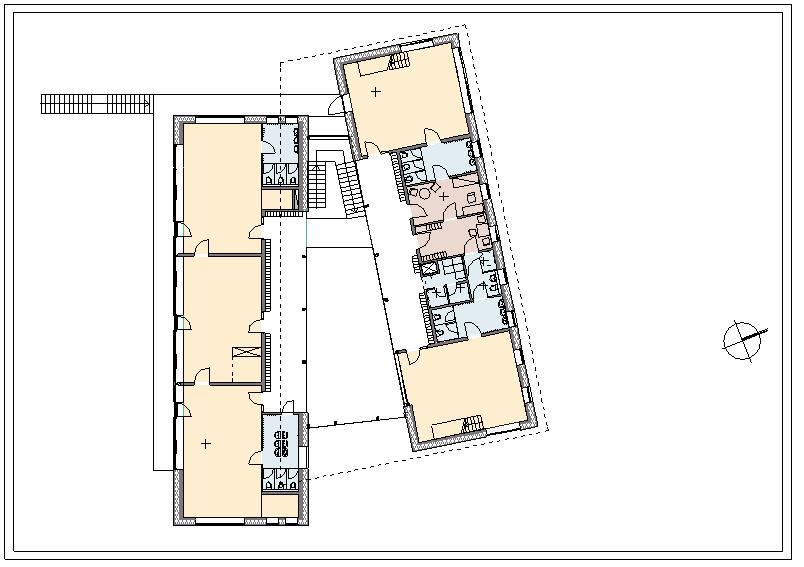

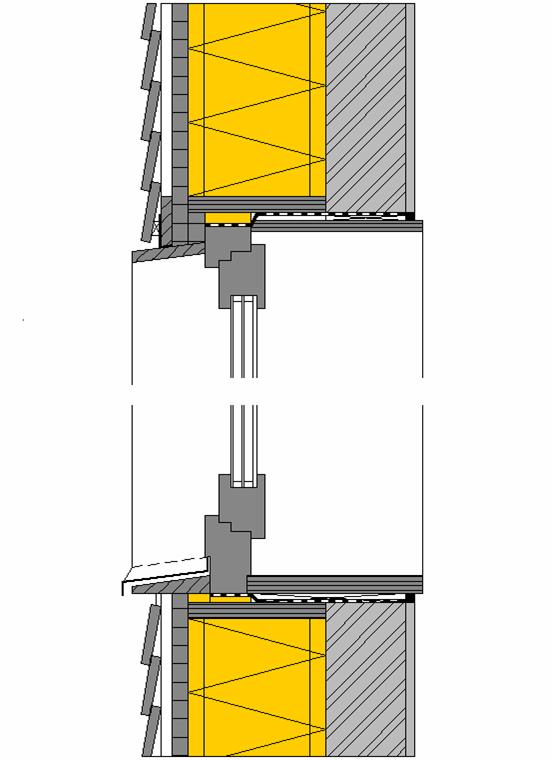

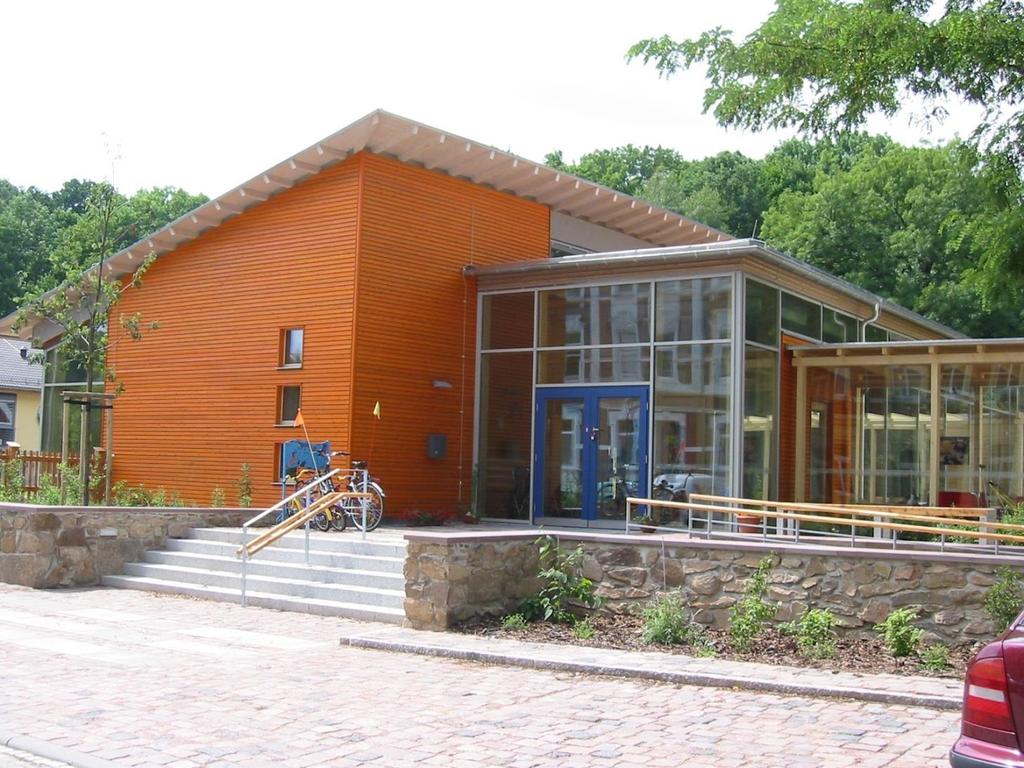

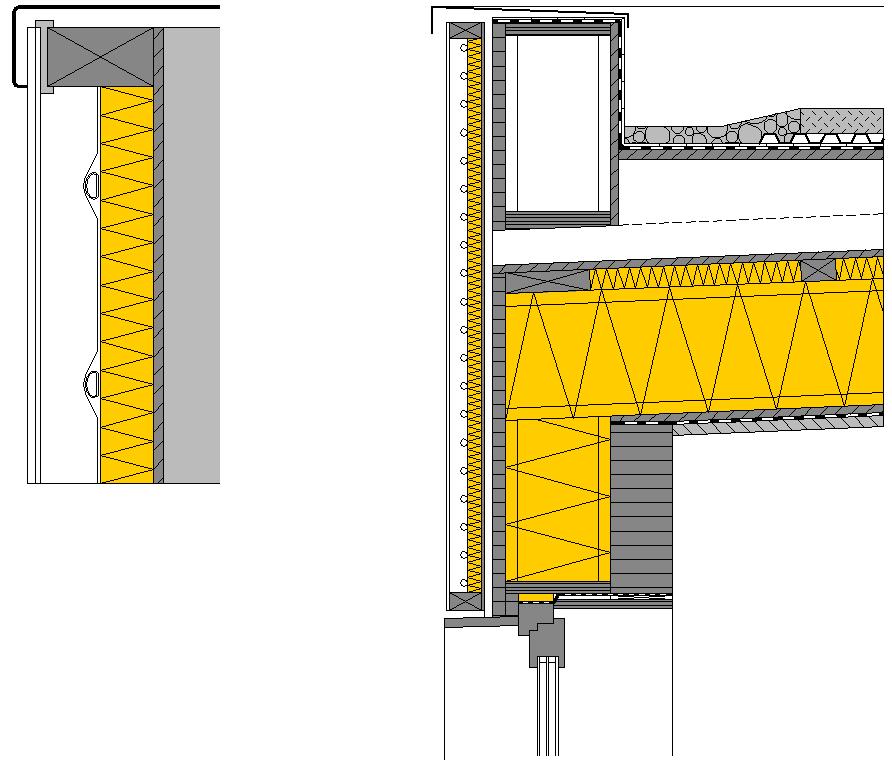

5 MŠ, Dohna, Sasko dvě jednoduchá tělesa mezi je prosklená vstupní hala předsazený balkon, odlišné střechy v hale na úrovni 2.NP dřevěný spojovací můstek společenské akce ve vstupní hale technika v podkroví (reakce na povodně 2002) založení piloty + želbet.rošt, navýšení úrovně terénu základová deska obvodové stěny termicky odděleny (purenit, pěnové sklo) masivní vrchní stavba vápenopískové cihly 175 mm prefamonolitické stropy předvěšené souvrství obvodového pláště dřevěné nosníky, celulózová tepelná izolace, zevnitř: OSB, zvenku dřevovláknité desky větraný obklad v části dřevo, v části cementotřískové desky

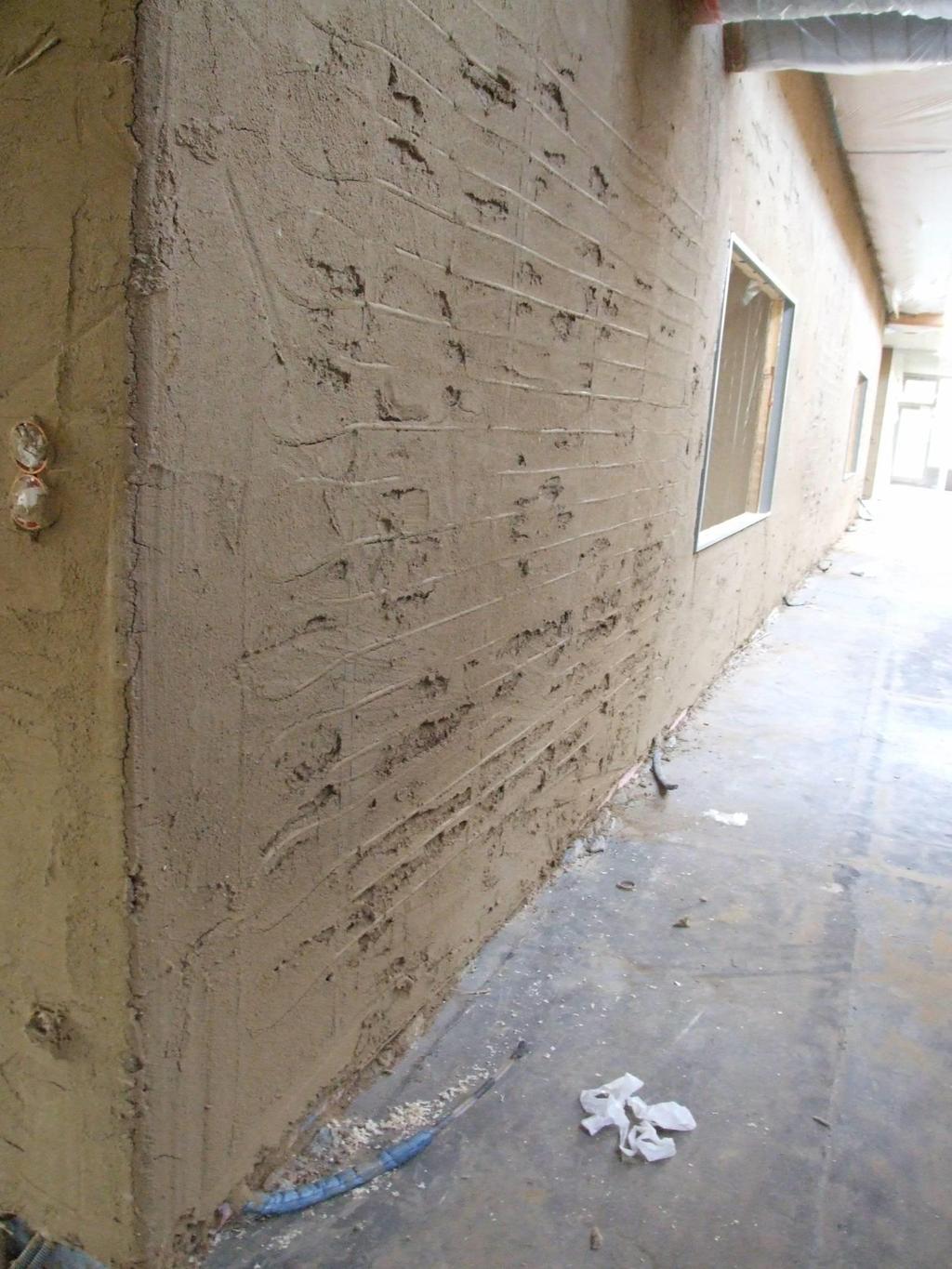

6 MŠ, Dohna, Sasko střecha dvouplášťová, dřevěné T-nosníky, extenzivní zeleň (akumuluje 30% vody) součinitel prostupu tepla U stěny 0,12, střechy 0,12, okna 0,8 W/(m2K) stavební hmoty podle ekologických zásad, dřevo bez chemické ochrany vnitřní stěny hliněné omítky, kaseinové barvy

7

8

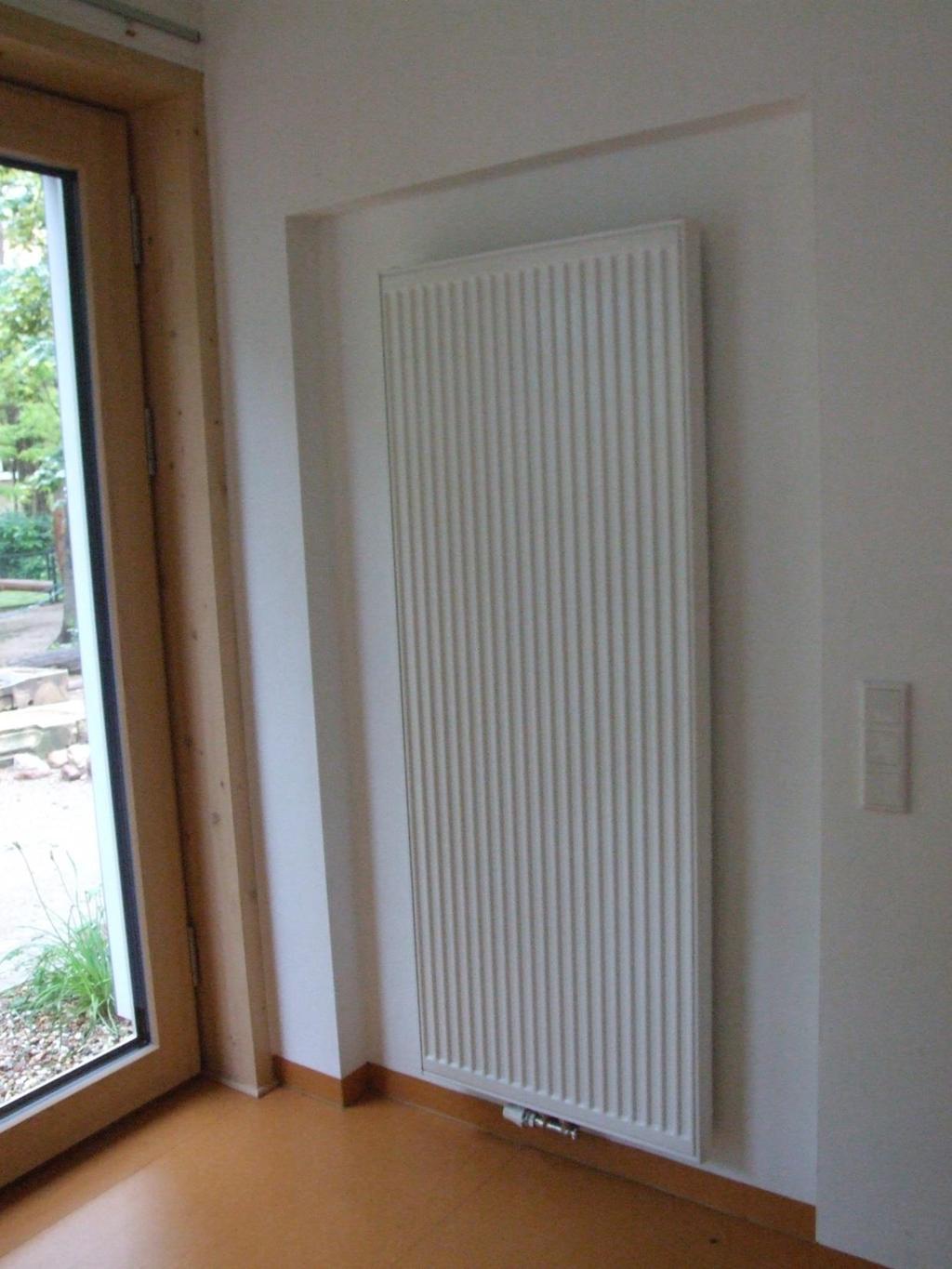

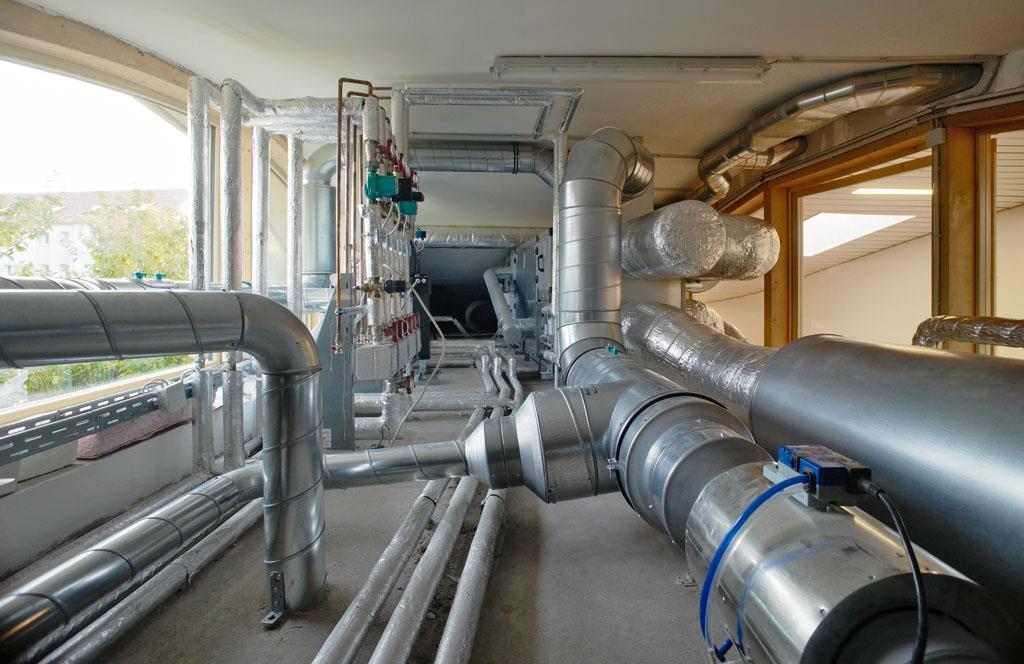

9 MŠ, Dohna, Sasko technické systémy: OZE tepelné čerpadlo, 2 x 100 m vrt solární systém 75 m2 fasádní + teplovodní zásobník 2x1,5 m3 teplotní rozvrstvení v zásobníku, průtočný ohřev teplé vody nucené větrání, ZZT, rotační výměník s přenosem vlhkosti řízení pomocí čidel v pobyt. místnostech + klapky na VZT doplňkové: stěnové vytápění

10 MŠ: poznámky k navrhování přátelský hravý prostor, ale srozumitelný (orientace), bezpečí velmi přísné hygienické podmínky kvalita vzduchu CO2 pod 800 ppm, cca. 15 m3/h.dítě oddělení skupin od sebe v zahraničí: kombinovaný provoz jesle-školka-družina? možnost pozdějších změn, spojování prostorů apod.x nosné stěny specifické: požadavky na odnímatelnost tepla podlahami (I.kategorie) energetická optimalizace x ideální orientace? provoz: max.jen dopoledne, 20% odpoledne někdy: argumentace k pootočení hlavní fasády na JV, JJV polední spánek klid, zastínění

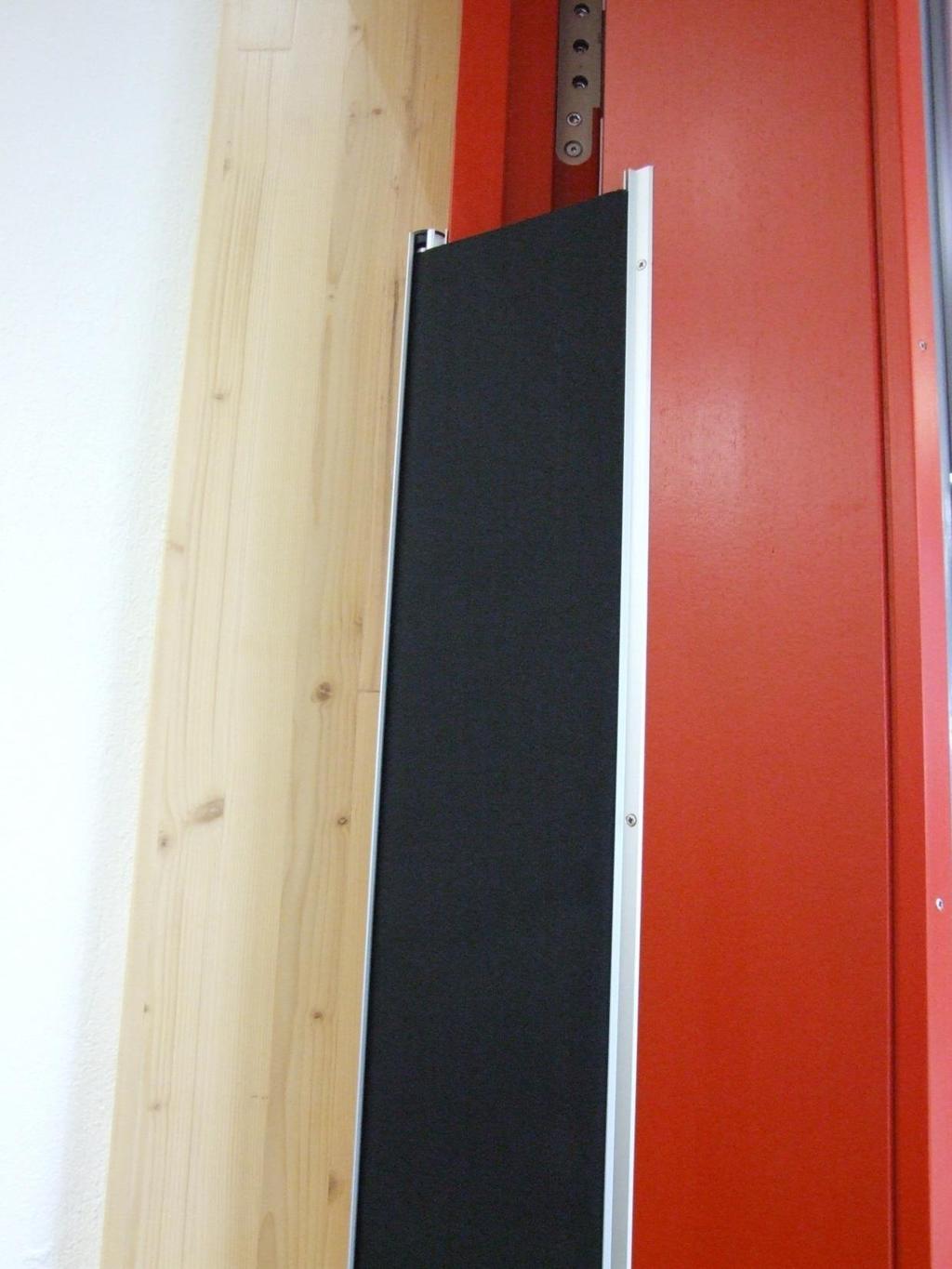

11 MŠ: poznámky k navrhování bezpečnost oken - otvírání, výtoků vody (teplé) ostré hrany a další navrhovat z pohledu dosahu uživatele (dítěte)! domovní technika výměna, údržba mimo pobyt dětí umělé osvětlení striktní pravidla podle aktivit při navrhování: energetická bilance s uvážením snížené přítomnosti dětí (prázdniny, nemoci) diskuse se specialisty na VZT (příliš velká výměna vzduchu v zimě příliš nízká vlhkost)

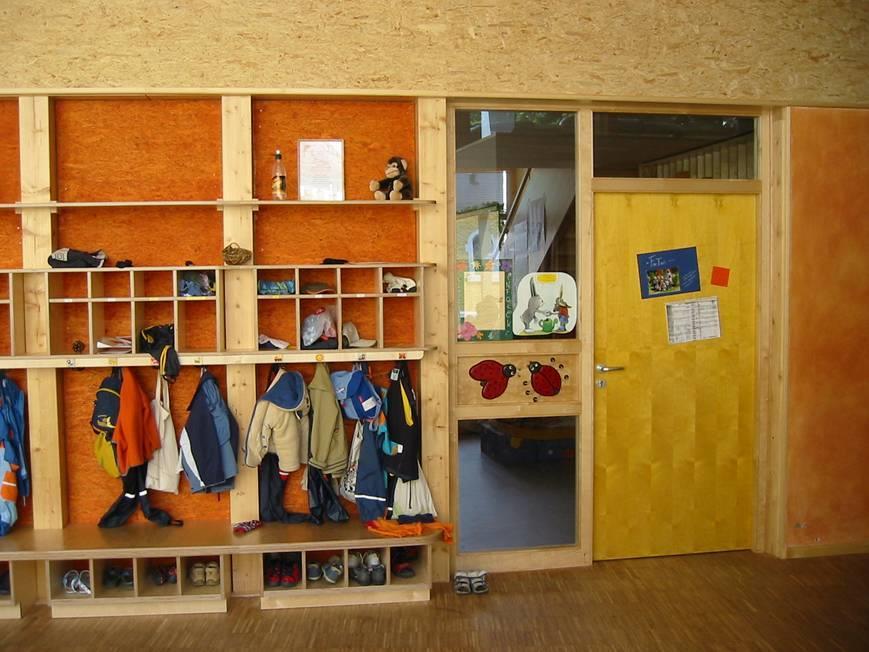

12 Reiter/Rentzsch, Dresden MŠ Döbeln, Sasko

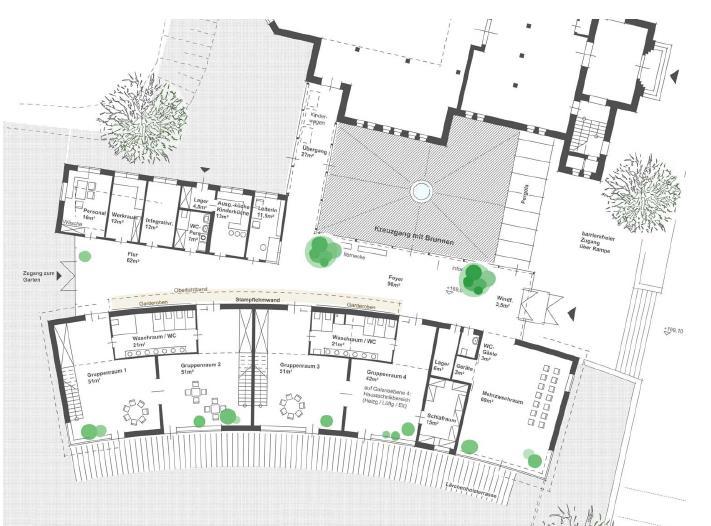

13

14

15

16

17

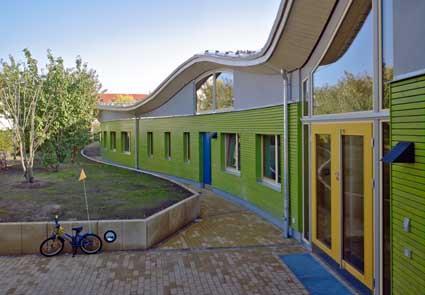

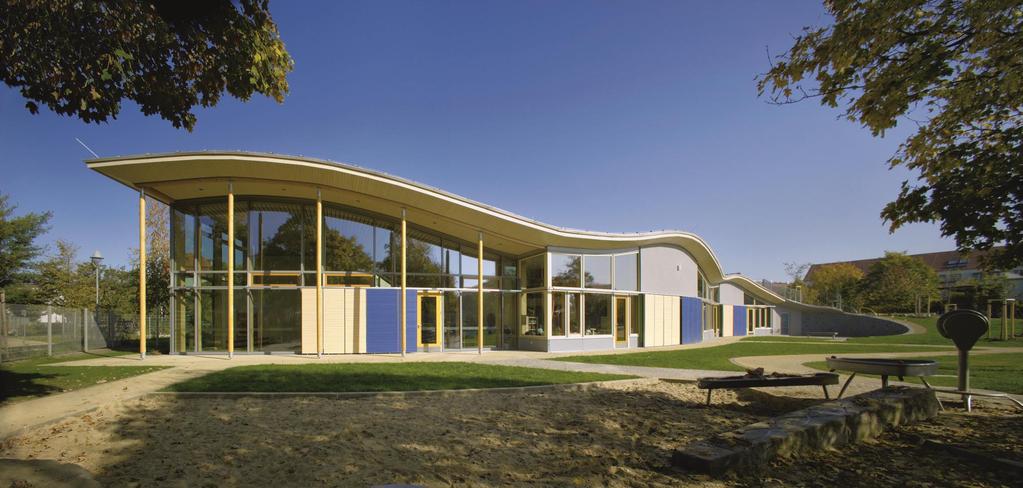

18 Reiter, Rentzch, Heidenau

19

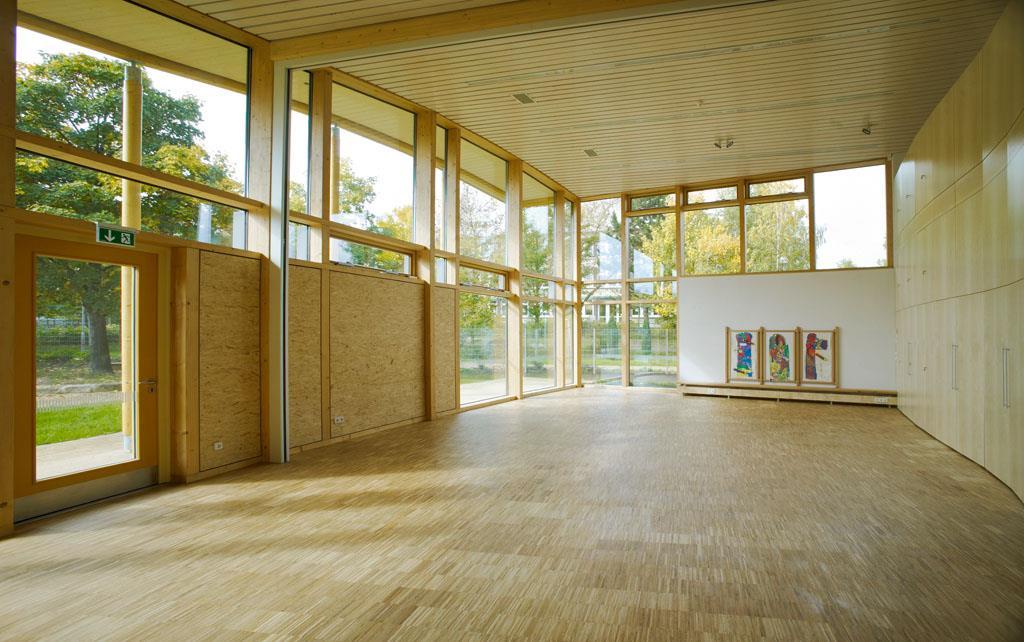

20

21

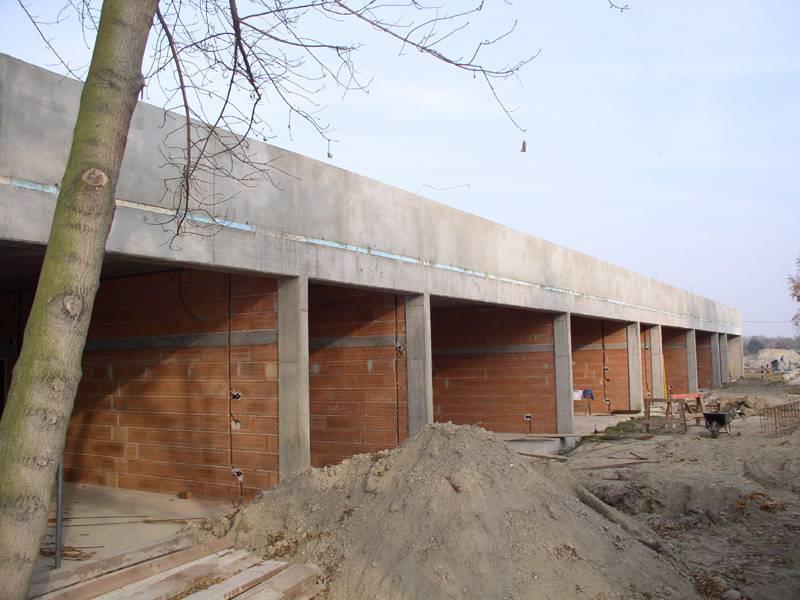

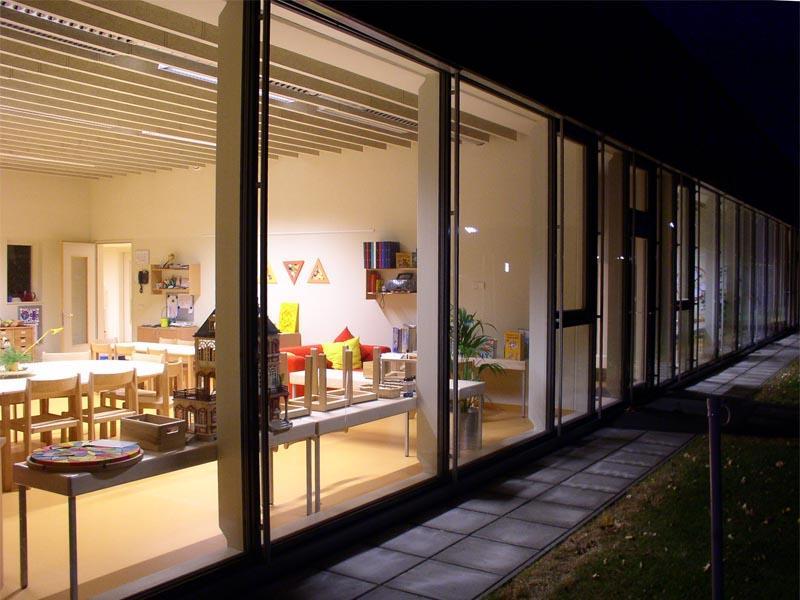

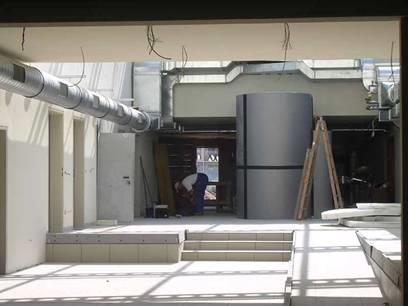

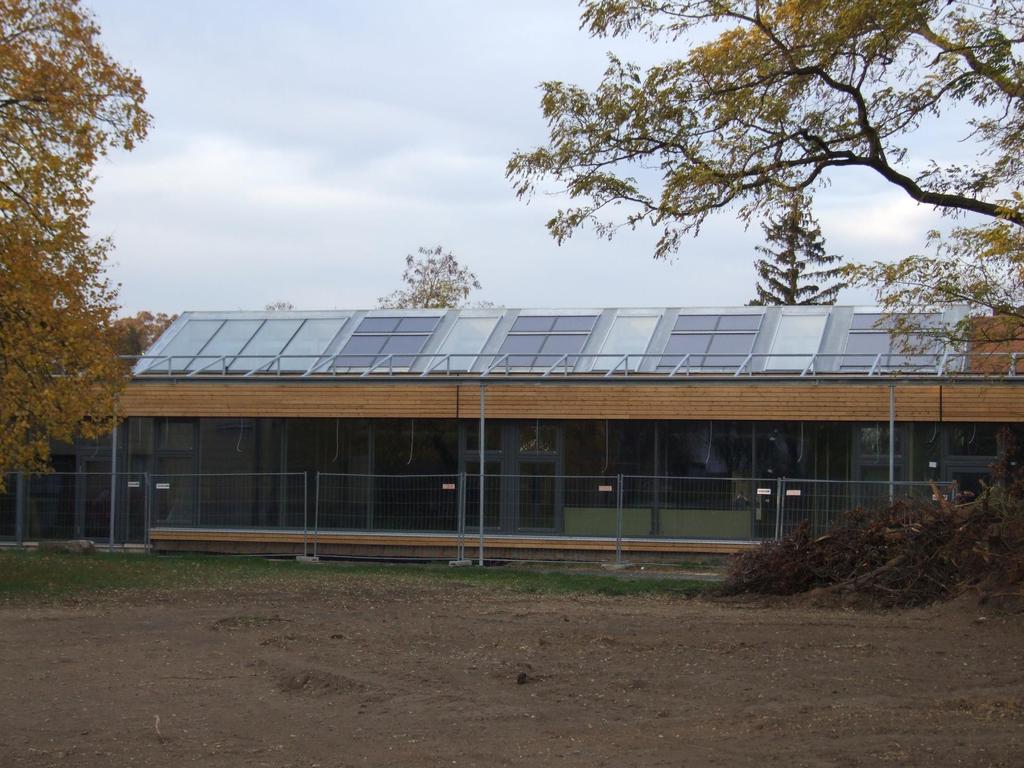

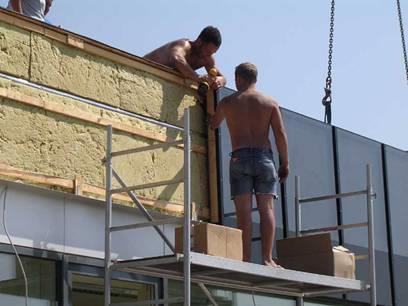

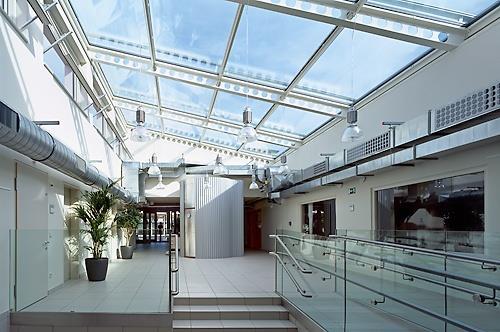

22 MŠ + jesle + družina Wien 22., Schukowitzgasse G.W.Reinberg, 2003, realizace m² netto užitná plocha 6 skupin + hala + multifunkční prostor centrální hala (velký světlík) na jižní straně 6 učeben pro skupiny (výhled do zahrady, jih) na severní straně servisní prostory technika domu viditelná (bez podhledů apod.) standard pasivního domu velká hmota, velké využití pasivních solárních zisků teplovzdušné vytápění velký solární termický systém

23

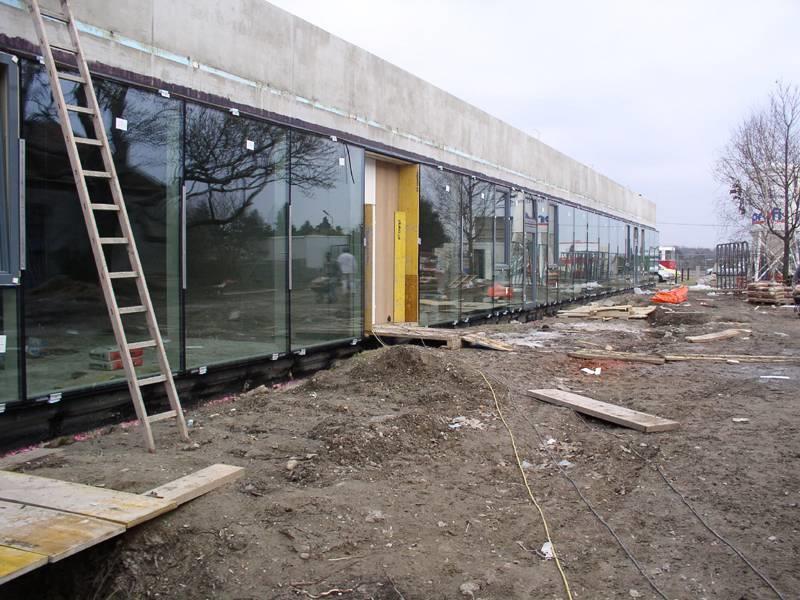

24

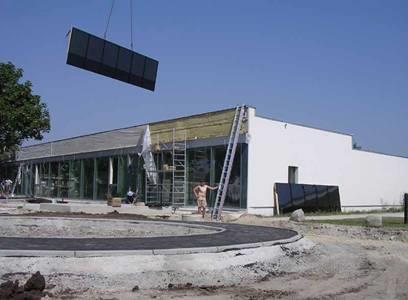

25

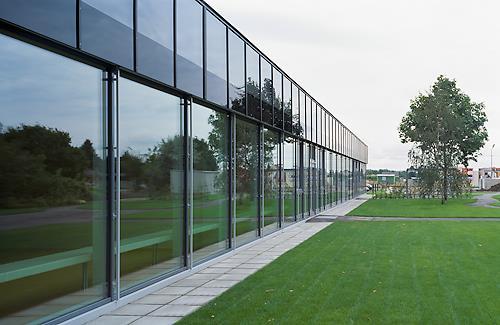

26

27

28

29

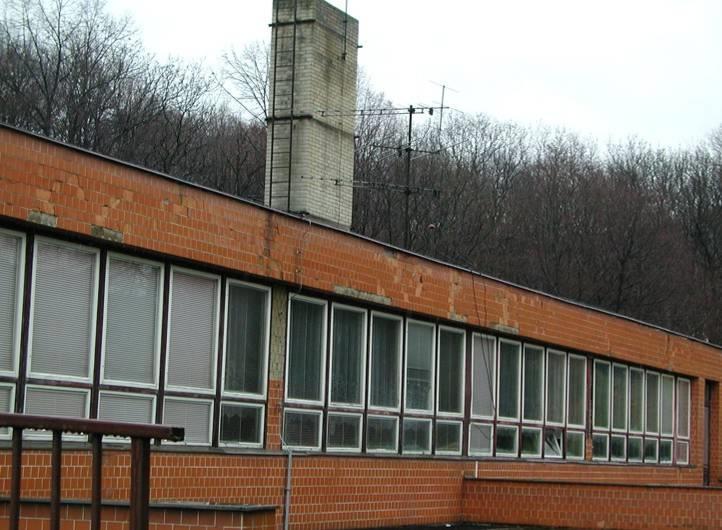

30 Mateřská škola Ostrava-Proskovice (1978) 223 kwh/(m 2 a)

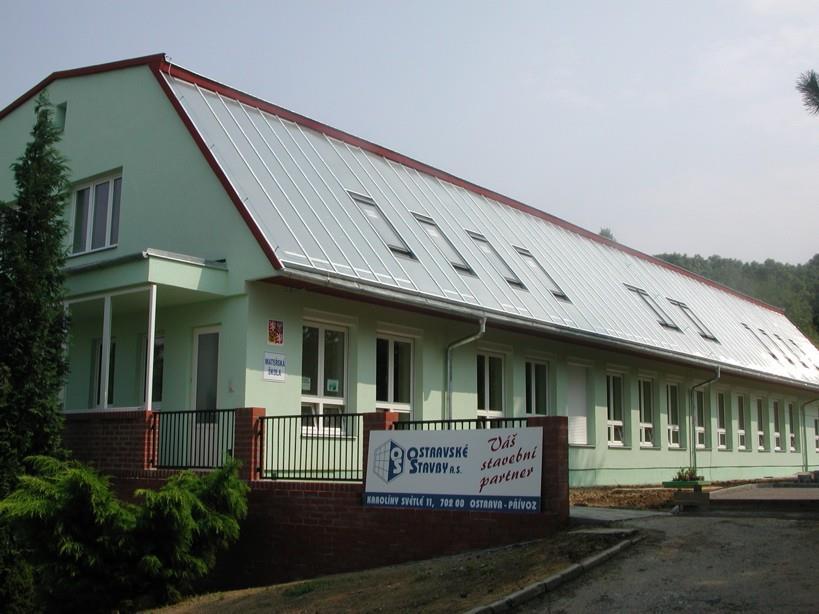

31 Integrovaný solární kolektor 120 m 2 41 kwh/(m 2 a) 30 kwh/(m 2 a) Přestavba 2001

32 M W h / y e a r t refurbished refurbished+extended t t 14 t 9 t min. A B C D E F porovnání variant primární energie, CO 2 5:1 50:1

33 existing refurbished + extended U-value walls 1,0 W/(m 2 K) 0,20 W/(m 2 K)* U-value flat roof 1,0 W/(m 2 K) not relevant U-value pitched roof -- 0,16 W/(m 2 K)* U-value windows 2,9 W/(m 2 K) 1,3 W/(m 2 K) slab-on-ground floor, floor slab 1,6 W/(m 2 K) 0,7 W/(m 2 K) heated floor area (approx.) 637 m m 2 heat use related to 1 m 2 heated area** 223 kwh/(m 2 year) 41 kwh/(m 2 year)*** primary energy use (non renewable) 278 MWh/year 5 MWh/year heating and ventilation system natural gas boiler, natural ventilation solar collector 120 m 2 + water storage tank 10 m 3 biomass heating, controlled ventilation with heat recovery + earth heat exchanger (36 % solar, 64 % biomass use of renewable energy sources 0 % 100 % wooden chips ) * energy effects of thermal bridges included ** based on EN 832 calculation

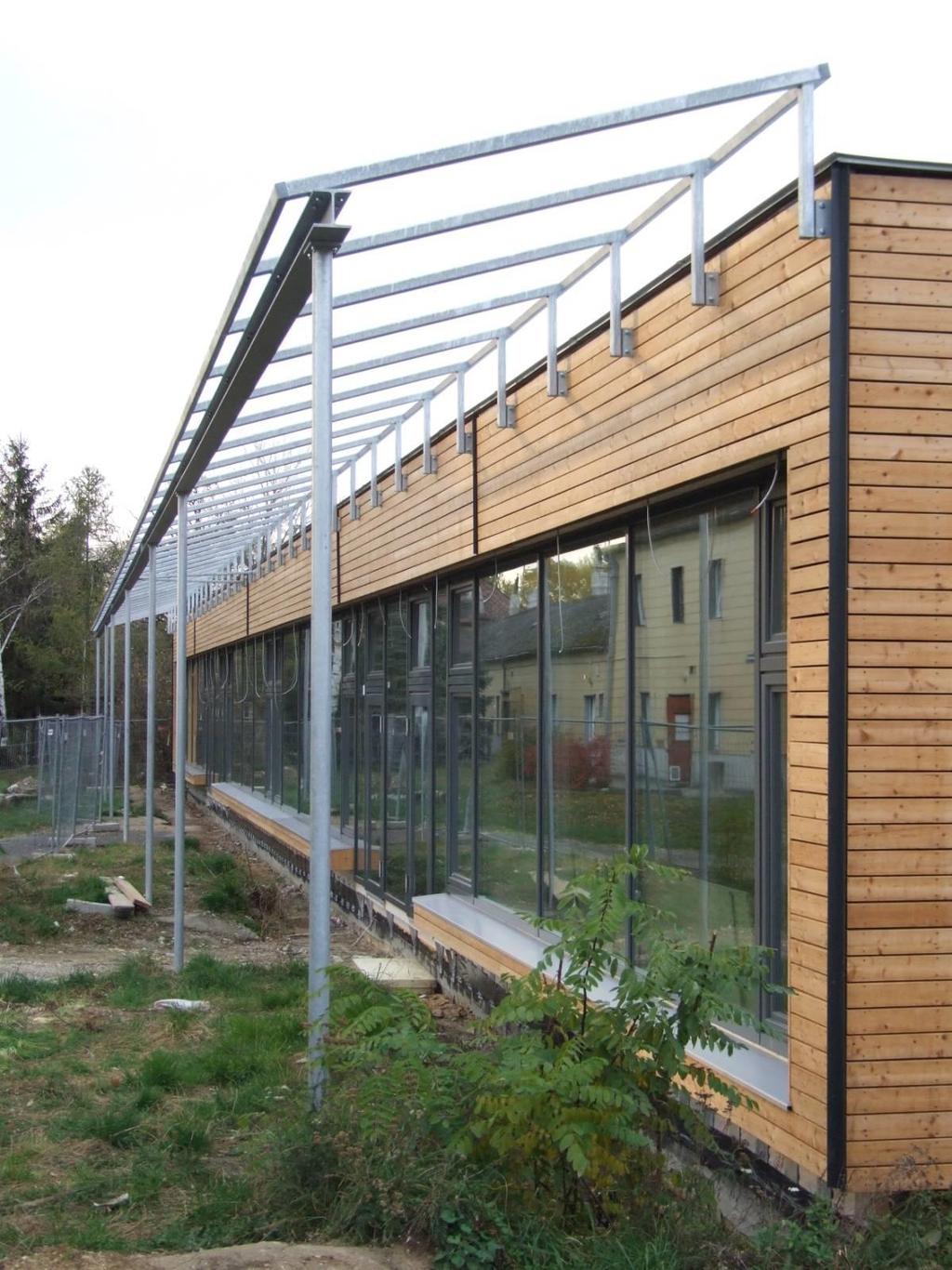

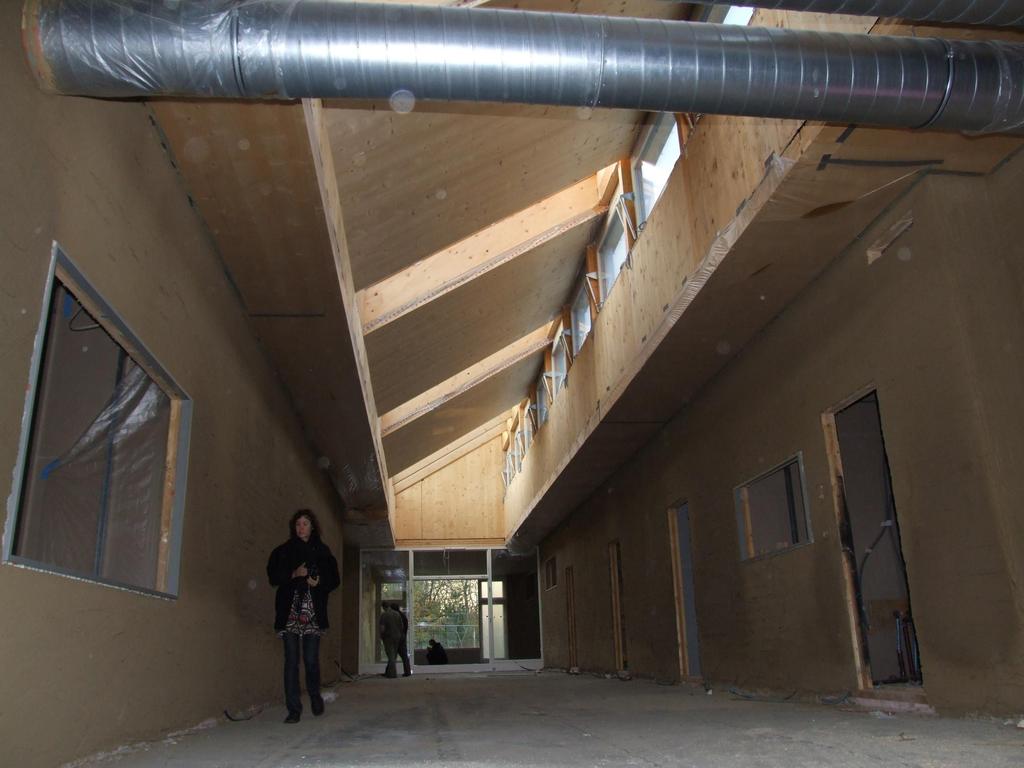

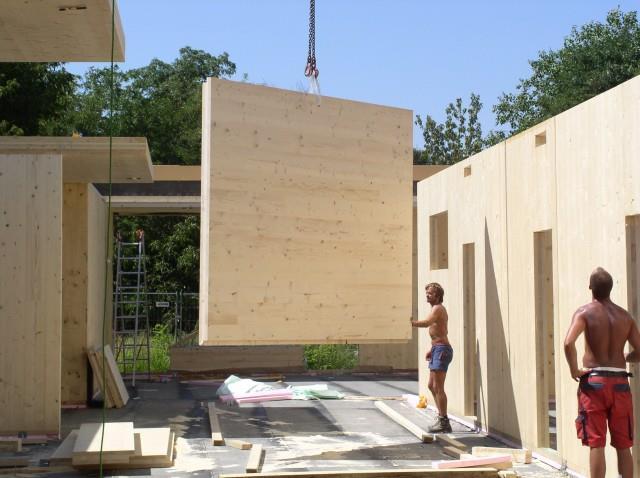

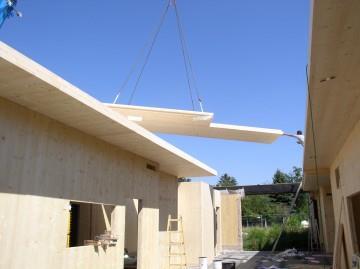

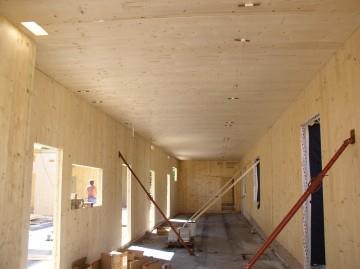

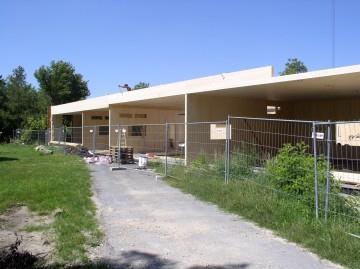

34 G.W.Reinberg školka Deutsch Wagram, Dolní Rakousko Panelová dřevostavba (KLH) 4000 m3, 4 oddělení Podlahová plocha 735 m2 zahrada 1440 m2 zelená střecha voda na pozemku pelety, solár nucené větrání

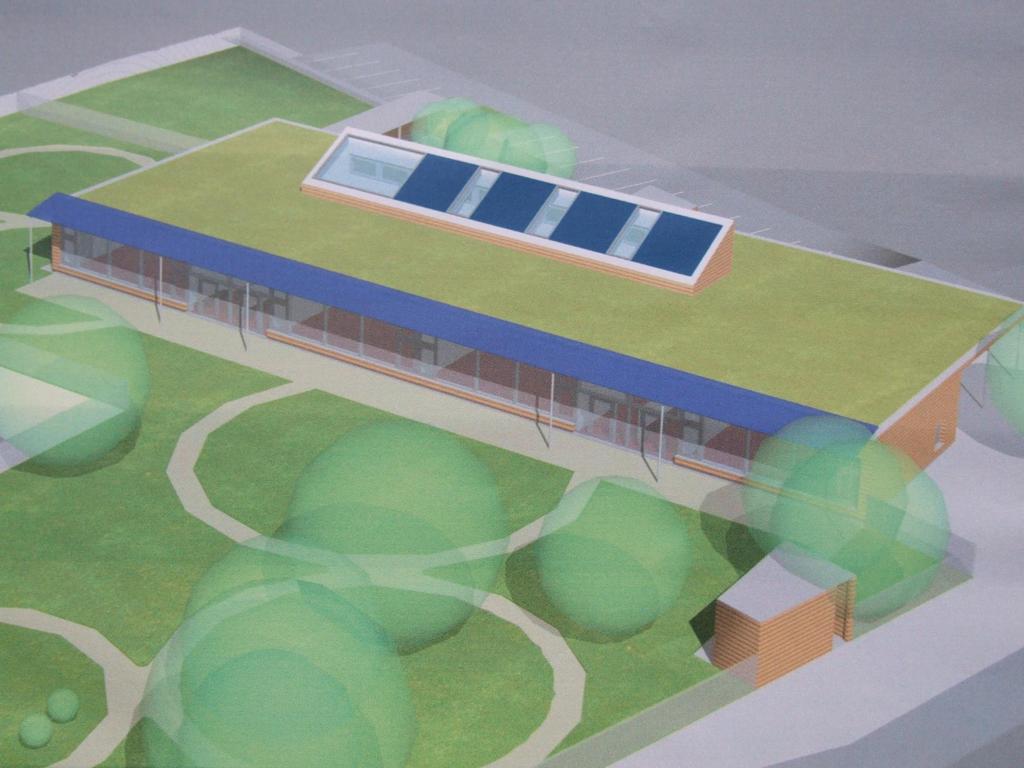

35

36

37

38

39

40

41

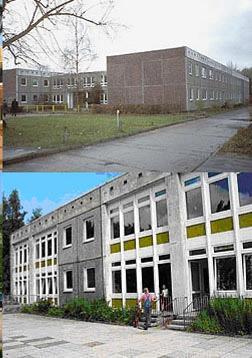

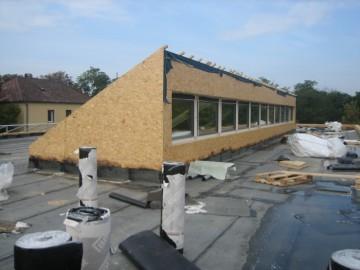

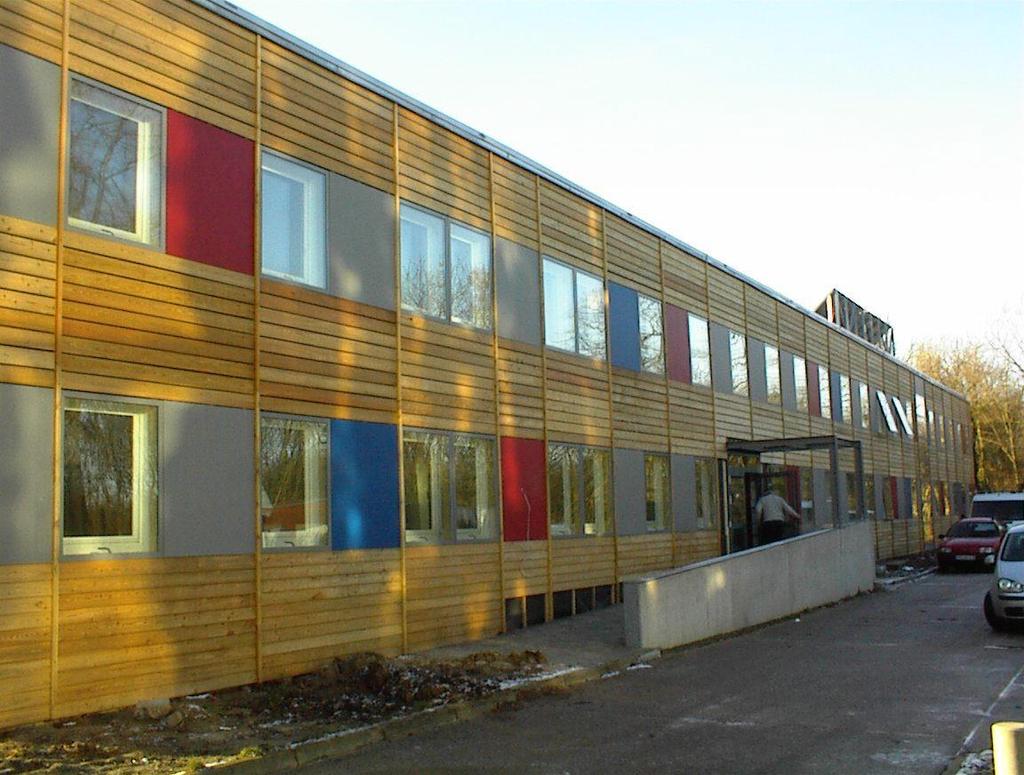

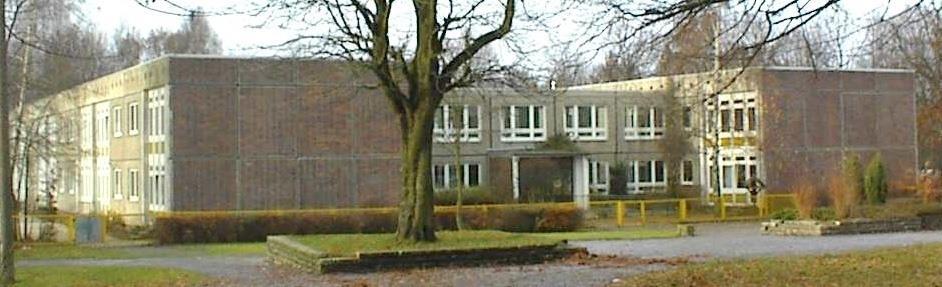

42 Wismar, Německo přestavba školky z r.1972 Thomas Römhild, Hochschule Wismar, Fachbereich Architektur typová montovaná železobet.panelová stavba 4 oddělení 2 NP + společné technické podlaží 2 tělesa, spojovací koridory Cíle: zlepšení provozu, zvýšení atraktivnosti snížení energetické náročnosti Vzorové řešení: 300 x v NDR

43

44

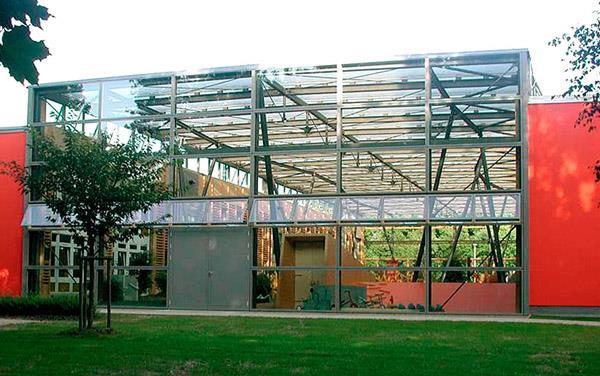

45

46

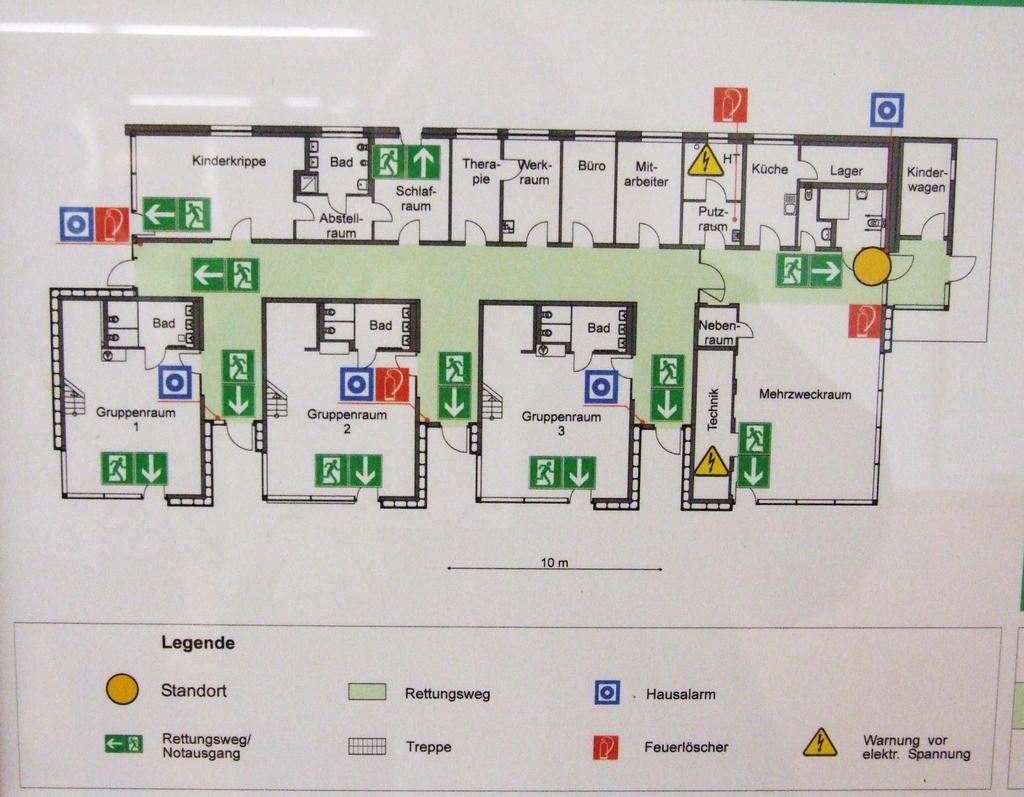

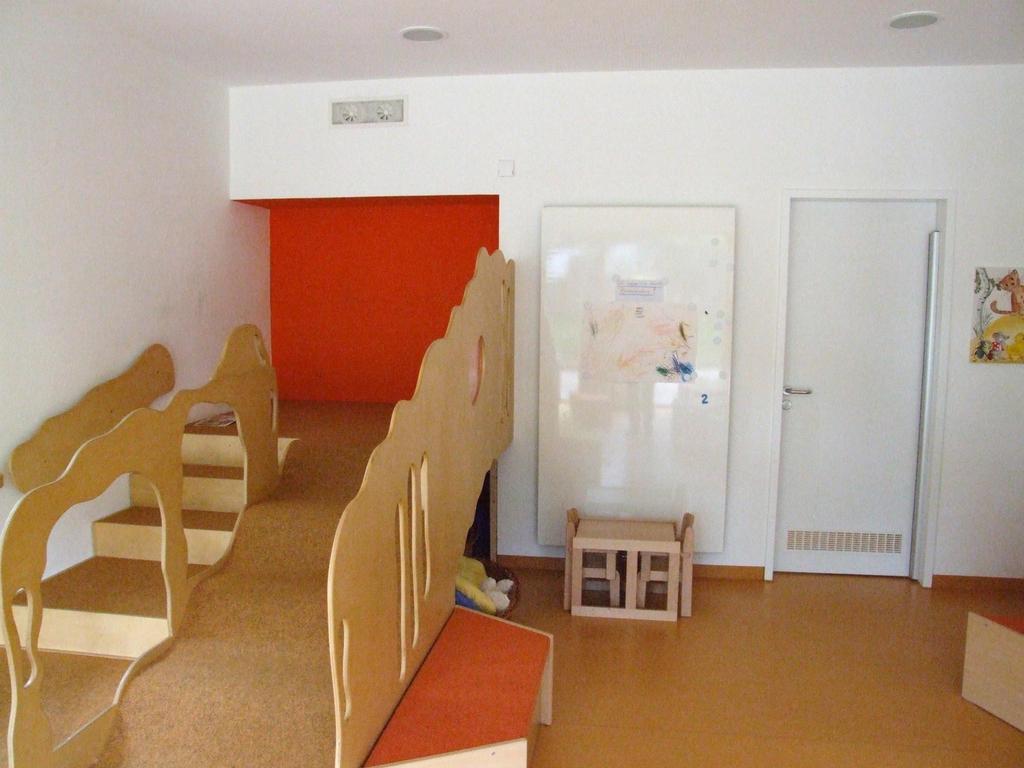

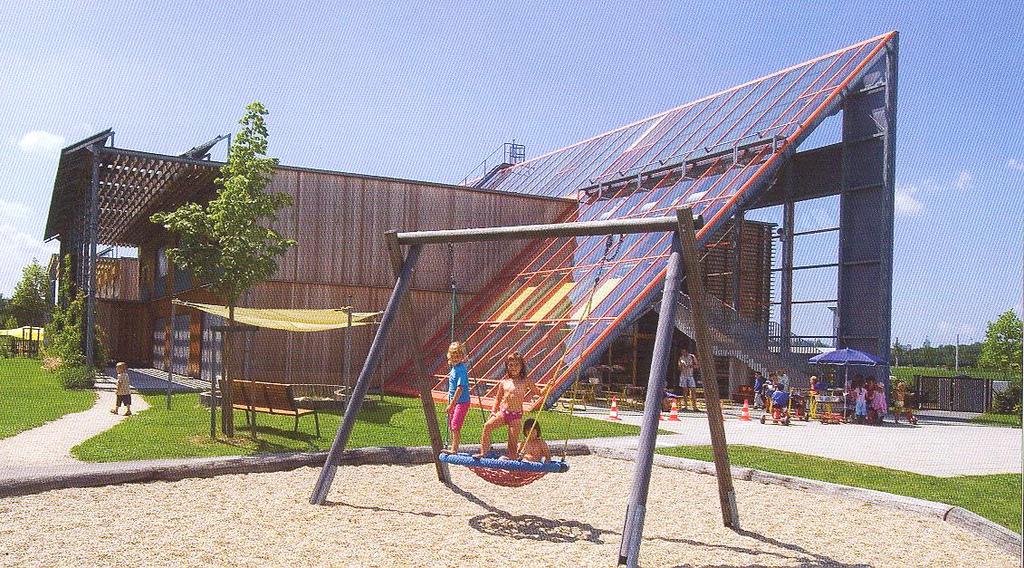

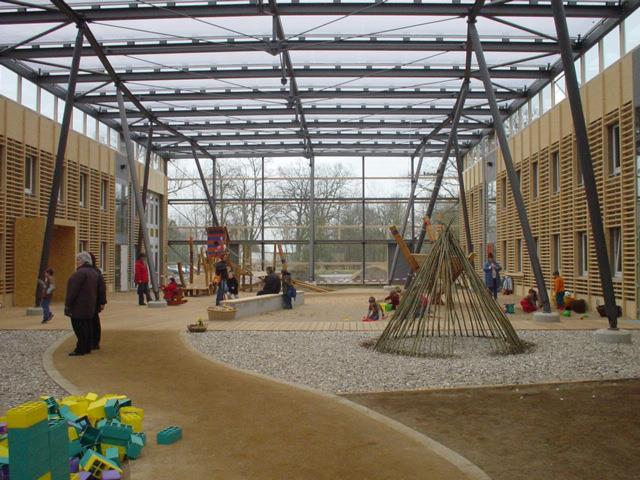

47 MŠ - Linz, Pichling arch. Schimek 2 kvádry: hlavní prostory MŚ (dřevo) spojovací objekt vchod, shromažďovací prostor, polootevřený, nosič solárních systémů (ocel, beton, sklo) 21 kwh/(m2a) 130 m2 vzduch.kolektorů t štěrk.zásobník m2 teplovod.kolektorů + 32 m3 zásobník 150 m2 FV (50 % vlastní potřeby elektro)

48

49

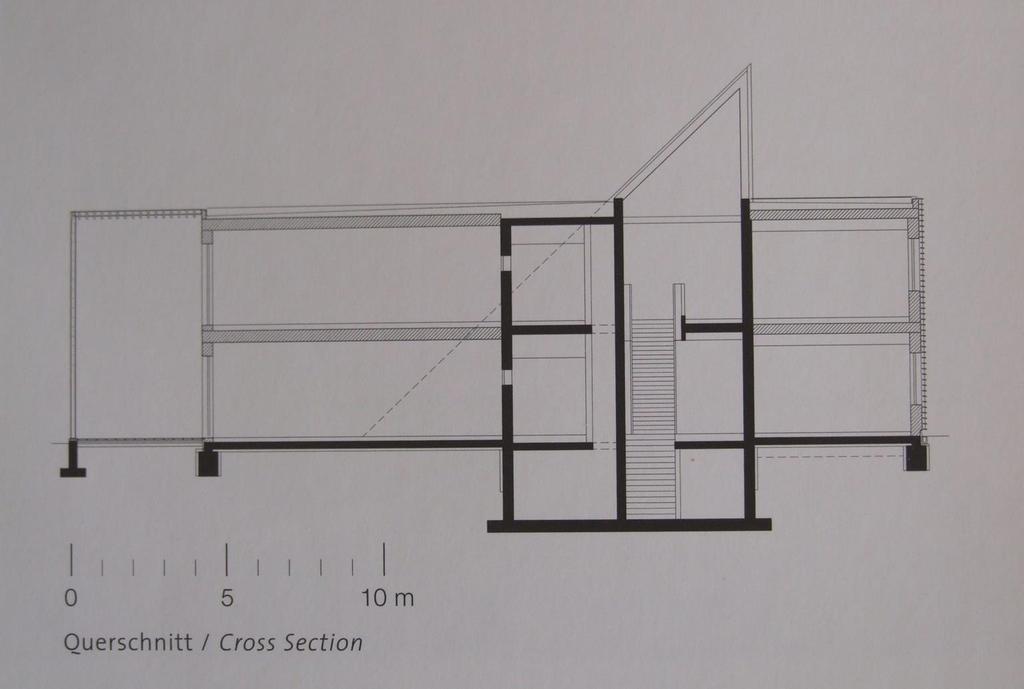

50

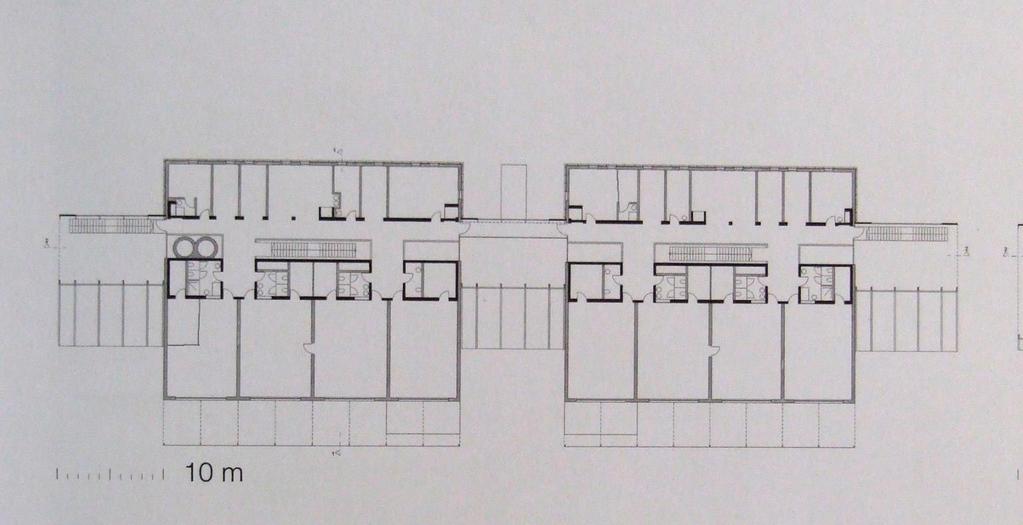

51

52

53

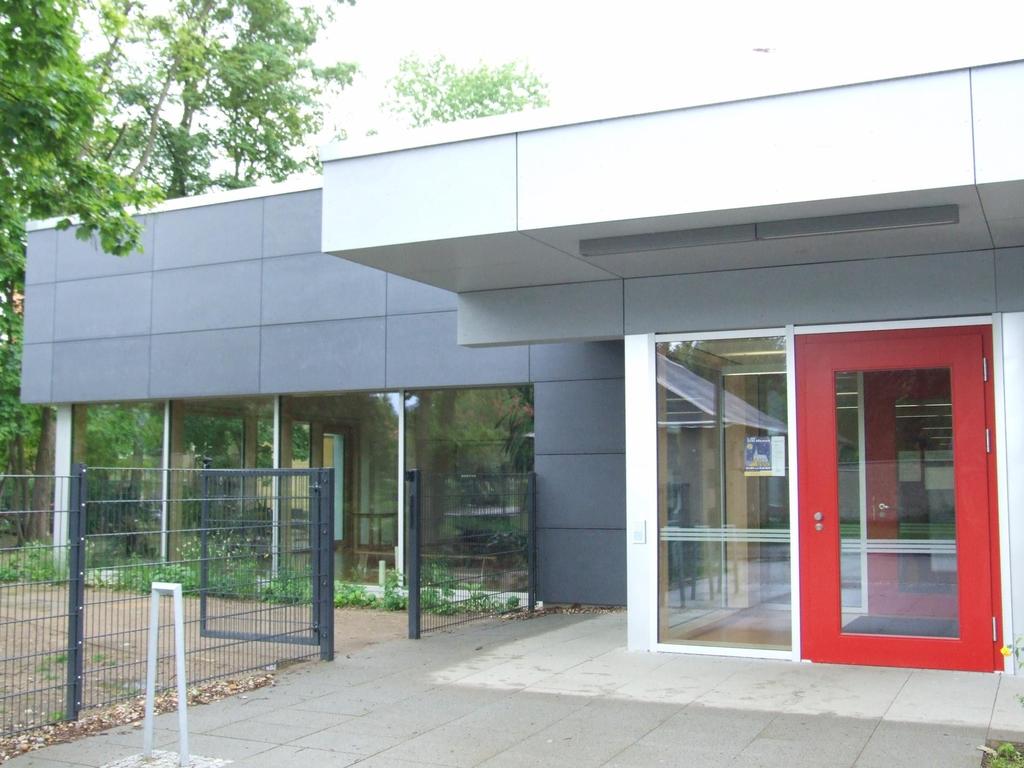

54

55

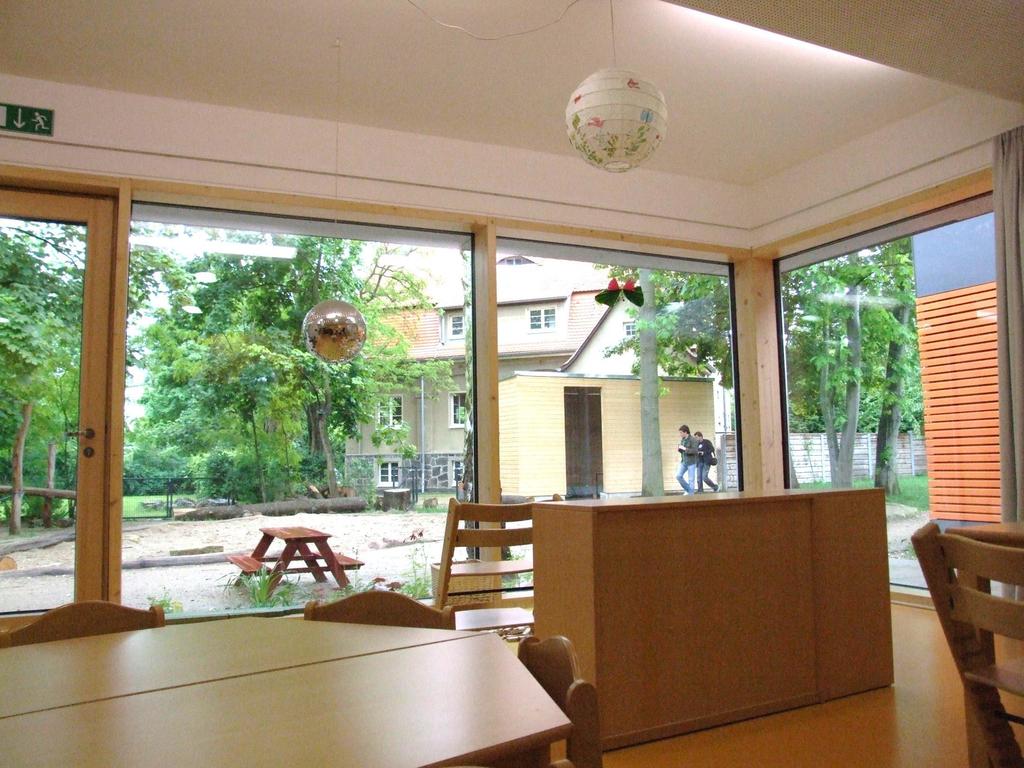

56

57

58

59

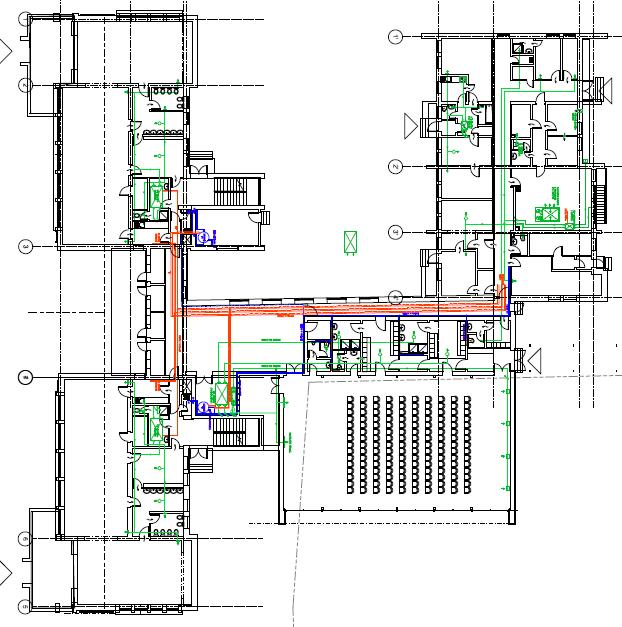

60 MŠ Kostelec nad Černými Lesy

61 Nově doplněná část víceúčelový sál se zázemím, využitelný i mimo MŠ

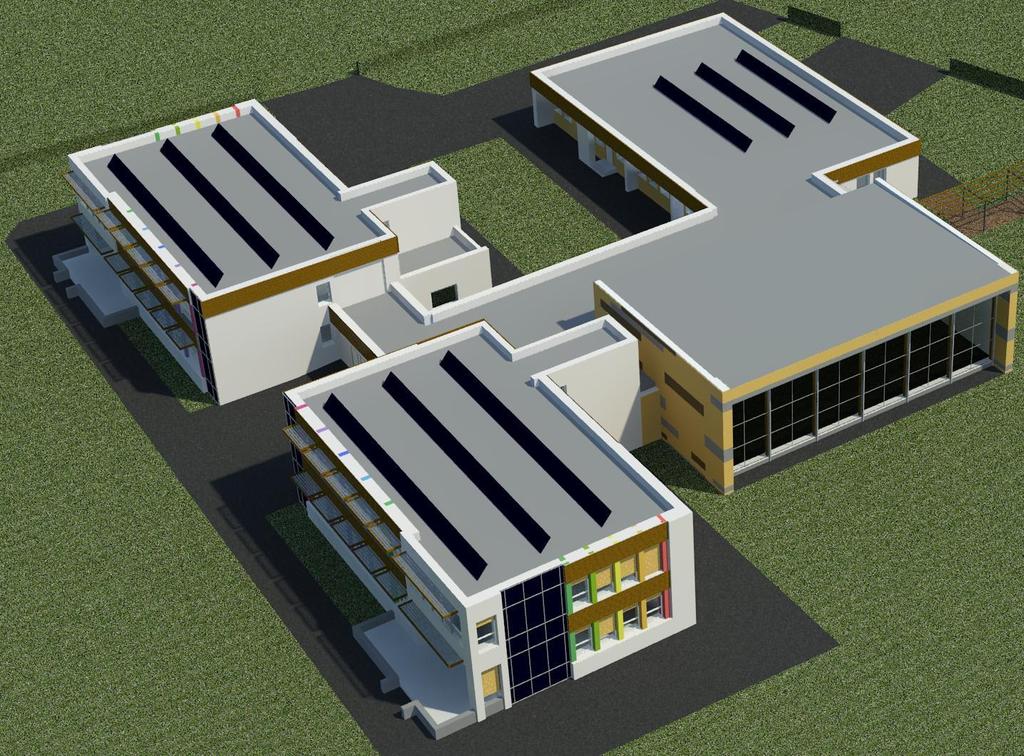

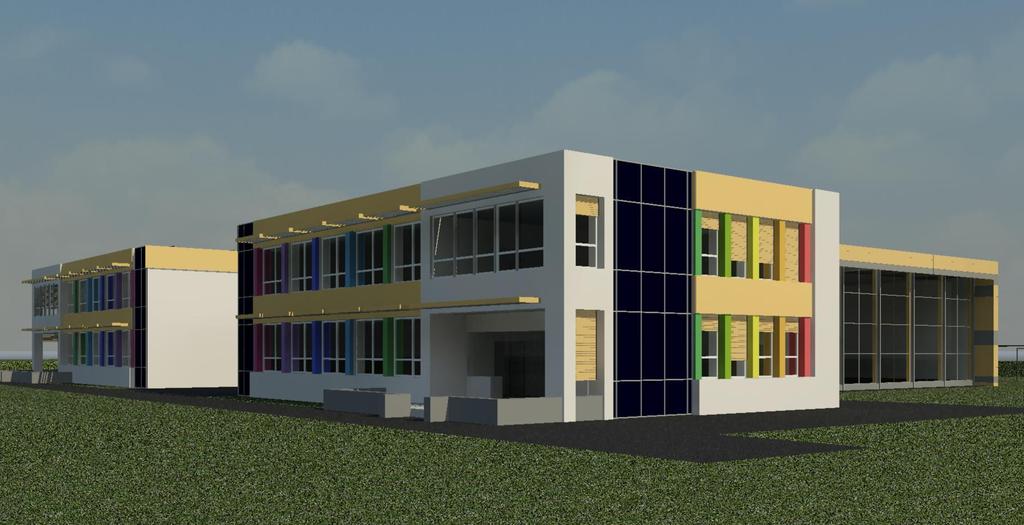

62 Diplomové práce ing.arch.petr Jón, BaP
