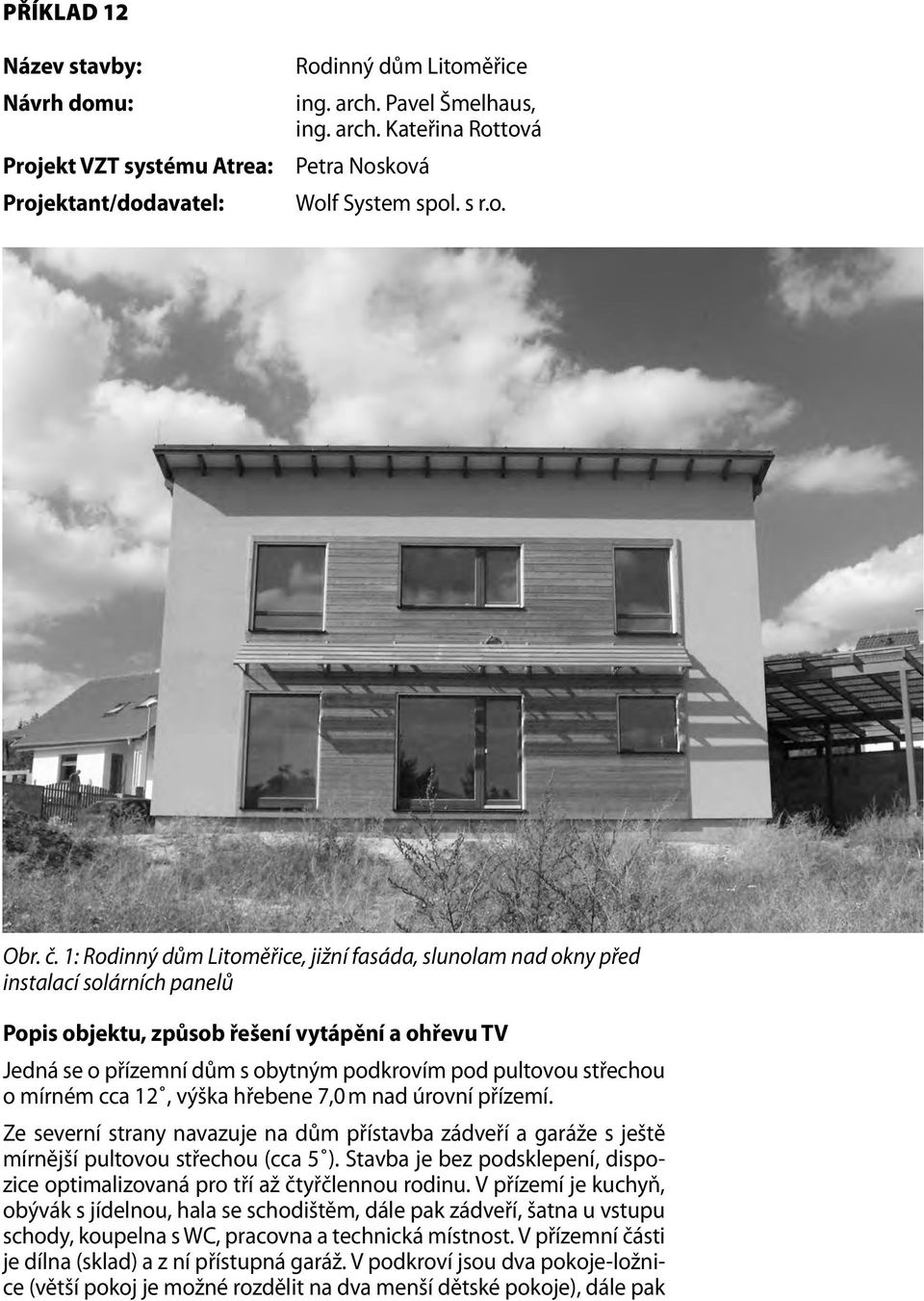

Obr. č. 1: Rodinný dům Litoměřice, jižní fasáda, slunolam nad okny před instalací solárních panelů

Transkript

1 PŘÍKLAD 12 Název stavby: Návrh domu: Projekt VZT systému Atrea: Projektant/dodavatel: Rodinný dům Litoměřice ing. arch. Pavel Šmelhaus, ing. arch. Kateřina Rottová Petra Nosková Wolf System spol. s r.o. Obr. č. 1: Rodinný dům Litoměřice, jižní fasáda, slunolam nad okny před instalací solárních panelů Popis objektu, způsob řešení vytápění a ohřevu TV Jedná se o přízemní dům s obytným podkrovím pod pultovou střechou o mírném cca 12, výška hřebene 7,0 m nad úrovní přízemí. Ze severní strany navazuje na dům přístavba zádveří a garáže s ještě mírnější pultovou střechou (cca 5 ). Stavba je bez podsklepení, dispozice optimalizovaná pro tří až čtyřčlennou rodinu. V přízemí je kuchyň, obývák s jídelnou, hala se schodištěm, dále pak zádveří, šatna u vstupu schody, koupelna s WC, pracovna a technická místnost. V přízemní části je dílna (sklad) a z ní přístupná garáž. V podkroví jsou dva pokoje-ložnice (větší pokoj je možné rozdělit na dva menší dětské pokoje), dále pak

2 otevřená hala u schodiště (knihovna), šatna a koupelna s WC (na jižní straně domu). Na vstup do domu navazuje garáž, umístěná v přízemní nevytápěné přístavbě, v níž je ještě dílna a sauna. Hlavní obytný prostor je v přízemí na jižní straně domu otevřený do zahrady francouzskými dveřmi. Výstup ven je zakryt stříškou o nízkém spádu, na níž jsou umístěné fototermální kolektory. Vnější vzhled domu je charakteristický kombinací hladké omítané plochy a dřevěného obkladu. S jednoduchým vzhledem koresponduje měděná plechová střecha na hlavní části domu i přízemní přístavbě, kde je kombinována s čirým polykarbonátovým zastřešením otevřených částí (přístřešky). Obr. č. 2: Rodinný dům Litoměřice, montáž domu z kompletizovaných panelů (včetně oken a zateplovacího systému) Svislé nosné konstrukce jsou řešeny systémem dřevěné prefabrikované konstrukce od výrobce (Wolfhaus), z tohoto systému byla realizována celá stavba (mimo zděnou garáž, tvořící samostatný požární úsek). Veškeré detaily a konstrukční uspořádání stěn, stropů a střechy přizpůsobeny požadavkům na nízkoenergetickou stavbu. Vodorovné konstrukce tvoří dřevěné prefabrikované panely dodané výrobcem dřevostavby, dimenzování na zatížení a průhyb, akustické vlastnosti jsou dány vložením akustické a kročejové izolace do skladby stropu a podlah. Schodiště jednoramenné zatočené u výstupu šířky min. 950 mm s dřevěnými stupni a plnými podstupnicemi. Krov hlavní pultové střechy je součástí dodávky montované stavby z prefabrikovaných dřevěných panelů se záklopem. Střecha je podporo-

3 vána střední vaznicí, uloženou na sloupky v interiéru podkroví. Nad přízemní částí realizován jednoduchý krov (krokve 80/200). Nad přístřešky transparentní zasklení na latích, dimenze profilů a detaily provedení dle požadavku dodavatele krytiny (Lanitplast). Výplně otvorů: Okna se zvýšenou tepelnou izolací (rám min. 88 mm), zasklení Diterm Plus (k = 1,1 W/m 2 K, plast. rámeček Swisspacer). Vstupní dveře dřevěné masivní z Eurohranolů kombinované s pevným prosklením. Okna vybavena vnějšími hliníkovými akutermickými roletami. Vzhledem k dokonalé těsnosti zvolených oken a dveří je odvětrání řešeno výhradně nuceným systémem s rekuperací tepla. Vytápění, větrání, ohřev TUV: Dům má minimální tepelné ztráty prostupem, tepelněfyzikální parametry všech konstrukcí dosahují požadavků na NED stavbu. Okna vybavena akutermickými roletami, které zabraňují nočnímu vychládání budovy. Jižní strana je chráněna proti přehřívání pevným slunolamem nad přízemím. Dům se díky svému tvaru snadno prohřívá zimním sluncem, které se v obytných místnostech mění na teplo. Zbytková potřeba tepla je kryta integrovaným zásobníkem tepla vytápěným akumulačním proudem. Vytápění je VZT jednotkou Duplex Atrea s elektronickou programovatelnou regulací provozu, který při volbě vhodného režimu vyhřívá dům pouze v přítomnosti osob, jinak je objekt pouze temperován na 15 o C. Ve vytápěných v místnostech jsou použity výdechové mřížky, ve vedlejších místnostech (koupelny, vstup atd.) bude dotápění teplovodními tělesy, případně temperování dlažby. V koupelnách jsou osazené topné žebříky (např. Korado linear plus), alternativně mohou být vybavené s el. topnou patronou. V chladném období roku je možno využít krbu s teplovzdušnou vložkou, umístěný ve středu dispozice v obývacím pokoji. Teplý vzduch je přes rekuperační jednotku Duplex Atrea rozváděn do ostatních místností. Větrací vzduch do domu přiváděn přes zemní kolektor, nasávací šachta v jižním rohu pozemku. Ohřev TUV průtočně v integrovaném zásobníku tepla. Sezonní ohřev TUV podporován deskovými solárními kolektory (účinná plocha cca 4 m 2 ) umístěnými na slunolamu nad jižními okny přízemí.

4 Obr. č. 3: Rodinný dům Litoměřice, kryté sezení na východ poskytuje v létě příjemný stín Objemový faktor tvaru budovy (A/V): 0,59 Užitná plocha: 181 m 2 Vytápěná plocha: 141 m 2 Obestavěný prostor: 540 m 3 Obr. č. 4: Rodinný dům Litoměřice, situace. Dům byl vzhledem k nepříznivé poloze pozemku pootočen čelní fasádou k jihu, hmota garáže je rovnoběžná s hranicemi parcely.

5 Obr. č. 5: Rodinný dům Litoměřice, půdorys 1. NP Obr. č. 6: Rodinný dům Litoměřice, půdorys 2. NP

6 Obr. č. 7: Rodinný dům Litoměřice, příčný řez Skladby a fyzikální parametry obalových konstrukcí: obvodová stěna U = 0,145 W/m 2.K Stěrková omítka nebo větraný plášť z thermowoodu + KZS EPS Ztužení celoplošně deska OSB Nosný systém tl. 180 mm + termoizolace Parozábrana + opláštění Rigidiur/SDK střecha U = 0,125 W/m 2 K podlaha U = 0,20 W/m 2 K okna U = 1,10 W/m 2 K 140 mm 15 mm 180 mm 15 mm

7 Výpočtová tepelná ztráta objektu: 4,6 kw Celkem veškerá spotřeba včetně provozu domácnosti naměřená: Roční spotřeba energie předpokládaná: kwh Roční spotřeba el. energie 2008: kwh Roční náklady na provoz domu (el. energie): Kč Odhad spotřeba domácnosti: kwh Odhad ohřev TUV: kwh Odhad solární zisk pro ohřev TUV (4 m 2 ): kwh Roční spotřeba energie na vytápění (odhad): kwh/a Měrná spotřeba tepla vztažená k vytápěné ploše: 41,3 kwh/m 2 a Měrná spotřeba veškeré energie skutečná: 60,9 kwh/m 2 a Obr. č. 8: Rodinný dům Litoměřice, fasáda západní a vstup do domu od garáže ze severu.

8 Zhodnocení objektu a jeho přínosu pro pasivní a nízkoenergetickou výstavbu: Moderně pojatý dům vhodného tvarového řešení postavený rychlou technologií velkoplošné prefabrikace poskytuje díky řízenému větraní vysoký komfort a příznivé provozní náklady. V roční spotřebě je započtena i část elektřiny spotřebovaná v poslední fázi výstavby domu, v dalších letech lze očekávat ještě příznivější výsledky.
