2 Firma ALUVETRO se zrodila v roce 2014 oddělením části firmy Vetraria Pescini, která představuje více jak 40 let zkušeností ve zpracování plochého skla. Tyto zkušenosti ji dnes dovolují hrát vedoucí roli v tomto oboru. Firma, která se dnes rozkládá na ploše m2, z čehož m2 je krytých, se vždy vyznačovala výrobou na nejvyšší kvalitativní úrovni, a to skel izolačních, vrstvených a temperovaných. Všechny výrobky nesou označení CE a jsou ve shodě s normami UNI. Vetraria Pescini vždy sledovala neustálé změny na trhu, na kterém se pohybuje. Rozhodla se proto investovat značné prostředky, aby vyvinula vlastní řadu hliníko-skleněných zábradlí a vytvořila tak novou obchodní značku a novou firmu: Aluvetro. 3

3 Obsah GARDA SP GARDA AP MADLA/CORRIMANO SKLA/VETRI Umístěné na podlaze Umístěné pod podlahou/do podlahy Madla a těsnění Skleněné tabule, standardní rozměry GARDA FS Umístěné z boku podlahy 20 PODPĚRY/STAFFE GARDA Podpěrné držáky profilu 32 NORMY Evropské normy a reference 33 5

4 Jinými slovy, střípky skla zůstanou přilepené systémy Balaustra System jsou kolaudované na fólii e nejsou vystřelené do okolí. Tloušťka a certifikované dle technických standardů v membrány PVB je 0,38 mm. Dle specifických akreditovaných laboratořích. Reference NF P01 = potřeb je možné vložit více membrán, aby se 13 : 1988 a NF P08 301:1991. Všeobecné informace zvýšila životnost a pružnost vrstveného skla. Se dvěma membránami se tloušťka navýší na 0,76 mm, přidáním třetí to je 1,14 mm, a tak dále. Fólie I když systémy Balaustra System jsou certifikované pro montáž bez horního madla, doporučujeme jeho použití z důvodů bezpečnosti. Vlastnosti - Rychlá a snadná montáž - Nabízí maximální průhlednost a zaručuje výborný výhled do okolí, rovněž tak vynikající prosvětlení vnitřních prostor - Hladký povrch nedovoluje dětem na něj vylézt - Nabízí výborné potlačení hluku - Výška 110 cm od podlahy zaručuje větší pocit ochrany - Náklady na údržbu se omezují jen na pravidelné čištění - Systém je kolaudován u certifikovaných laboratoří, s nárazovou zkouškou až do 4,5 kn/m - Hliníkový profil se dodává předvrtaný, aby se usnadnila montáž - Speciální systém montáže skel umožňuje zarovnání všech tabulí do řady jednoduše, prostřednictvím jednoho šroubu. - Vyrovnávací profil umožňuje i eventuální odvod vody - Možnost umístit LED pásek - Použití krytů má mnoho výhod: instalace až na konci práce, tím se zabrání možným poškozením při montáži snadná a rychlá výměna, v případě poškození široká škála povrchů s různými barvami - jednoduché použití - odolný vůči korozi Pokud není výslovně uvedeno jinak, standardní provedení všech profilů Balaustra System je hliník eloxovaný stříbrný, kartáčovaný, imitace matného inoxu a bílá RAL Věděli jste? Hliník může být znovu použitý několikrát dokola. V porovnání s mnoha jinými materiály, neztrácí v čase své vlastnosti. Kromě toho, energie, potřebná k recyklaci hliníku, představuje jen 5% energie, která by byla potřeba pro primární výrobu. Všeobecné informace o zábradlích Balaustra System Systém Balaustra System nabízí víceúčelová a modulární řešení, podle měnících se rozměrů skla a technické specifikace. Z důvodů bezpečnosti osob, se součásti musí shodovat s evropskými normami (EN14449 a EN12600), které se týkají tepelného zpracování skla. Škála systému Balaustra System počítá s použitím temperovaných a vrstvených skleněných tabulí, které se skládají aspoň ze dvou vrstev, mezi kterými je vložena PVB fólie. Tato sestava dává tabuli zvýšené bezpečnostní a odolnostní PVB je k dispozici v široké škále barev, která jde od průhledné po bílou, šedou, žlutou a mnoho jiných odstínů. Tyto mohou být kombinovany tak, aby se zhotovilo zábradlí, které esteticky ladí se stavbou. Evropské standardy vyžadují použití aspoň 2 membrán PVB. Aby byla zaručena větší bezpečnost, Balaustra System nabízí výrobky se 4 vrtstvami PVB o celkové tloušťce 1,52 mm. Sklo Sklo jako stavební materiál nachází mnohá uplatňění, přidává nádech stylu a elegance a zároveň zajišťuje bezpečnost osob. Na skleněná zábradlí je třeba použít skla kalená a vrstvená.. Vrstvené sklo je jakýsi sandwich složený ze skleněných tabulí, mezi kterými jsou vloženy fólie z polymerního materiálu, obvykle polyvinyl butyralu (PVB). Temperované-kalené a vrstvené sklo si zachovává světelné a energetické vlastnosti základních produktů. Jak je sklo jednou kalené, nemůže se již řezat nebo vrtat. Na vrstvené stavební sklo se vztahuje norma EN Mimo jiné je možné nahradit vnější kalenou tabuli skla sklem tvrzeným tak, abychom dosáhli zbytkovou odolnost po rozbití, která odpovídá revizi UNI 7697 z 22. května Kromě toho, použití madla chrání lesklé hrany skla před nepříznivými klimatickými podmínkami. Aluvetro doporučuje pravidelné průběžné čistění zábradlí vhodnými prostředky. Údržba musí být častější v případě instalace v prostředí poblíž moře anebo v obytných zónách s vyšším znečištěním nebo tam, kde mohou být kyselé deště. A na závěr doporučujeme vyhnout se kontaktu s cementovými maltami, vápnem nebo kyselinami, což jsou vlivy vysoce korozivní. A B Hliník - Mezi nejužívanějšími materiály nabízí hliník jedinečné vlastnosti. Je lehký a zároveň pevný. Díky ošetření anodickou oxidací-eloxováním, která ho chrání před korozí, je vhodný i pro velmi nepříznivé povětrnostní podmínky. Je to zcela recyklovatelný kov a respektuje životní prostředí. standardy. A je to díky jejím mechanickým vlastnostem a odolností vůči nárazu, že v případě rozbití sklo nepředstavuje vážná rizika: kalení zajišťuje roztříštění na velmi malé kousky, které jsou zadržené folií PVB. Obrázky na str. 7 ukazují různé tipy rozbití: a) sklo vrstvené b) sklo kalené a vrstvené Aluvetro doporučuje Bezpečnost a kvalita, to jsou priority zděděné po firmě Vetraria Pescini. Tato filozofie řídí všechny výrobní fáze, od návrhu až po realizaci produktů. Protože firma Aluvetro předvídá očekávání svých zákazníků, tak průběžně hledá nové materiály a technická řešení, které by zlepšily kvalitu jejich výrobků, respektujíce evropské normy. Vrstvené sklo Sklo kalené a vrstvené Vlastnosti, které ho dělají jedinečným: - lehký a pevný - není toxický - výborné mechanické vlastnosti Folie PVB Membrána z PVB je vložena mezi tabule skla, aby držela fragmenty v případě rozbití. Vývojová kancelář se neustále věnuje vývoji funkčních a účinných systému, které jsou v souladu s očekáváním zákazníků. Všechny Sklo Fólie PVB 7

5 GARDA SP Položené na podlaze NÁRAZ 300 Kg/ml TESTOVÁNO Extrémně pevné skleněné zábradlí, které nevyžaduje instalaci žádného rámu. Zaručuje elegantní, celistvý vzhled, který se skvěle začlení do jakéhokoli architektonického pojetí. Hliníkový držák má vyjímečné řešení lineárního upevnění, které se snadno začleňuje do prostředí, a to díky jeho různým povrchovým úpravám. Do systému Garda SP mohou být namontovány tři rozdílné tloušťky kaleného a vrtsveného skla: 8/8,4 tloušťka 17,52 mm 10/10,4 tloušťka 21,52 mm 12/12,4 tloušťka 25,52. Vlastnosti - Jednoduchá a rychlá montáž, vhodné pro rekonstrukce, protože se montuje až po položení podlahy. - Systém je kolaudován v certifikovaných laboratořích s nárazovou zkouškou až do 4,5 kn/m. - Speciální systém upevnění skla umožňuje jednoduché zarovnání tabulí do řady, prostřednictvím jednoho šroubu. - Povrchová úprava je řešena kryty, které umožňují: instalaci na konci prací, tím se vyhneme možným škodám způsobeným při montáži jednoduchou a rychlou výměnu v případě poškození širokou škálu povrchů s různými barvami - Vyrovnávací profil umožňuje odvod vody. 9

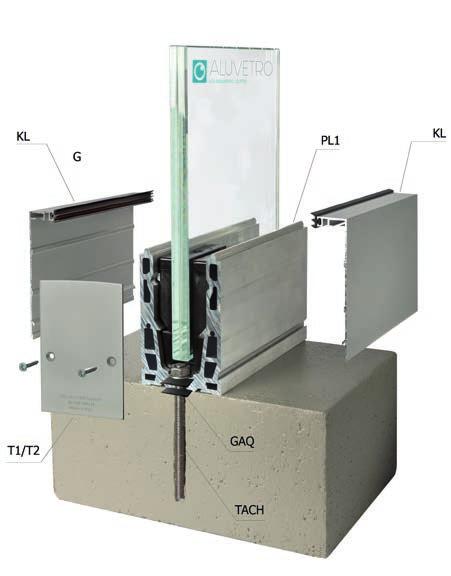

6 Položené na podlahu Technická specifikace Technická specifikace Základní profil, vcelku, předvrtaný 150 kg/bm Kód: PL1 150 (včetně 3 svorek na běžný metr) Základní profil, vcelku, předvrtaný 200 kg/bm Kód: PL1 200 (včetně 4 svorek na běžný metr) Základní profil, vcelku, předvrtaný 300 kg/bm Kód: PL1 300 (včetně 5 svorek na běžný metr) Boční kryt Kód: KL-NAT přírozený KL-ARG stříbrný KL-INOX imitace nerezu KL-9010 ral 9010 Koncová záslepka Kód: T1-NAT přírozený T1-ARG stříbrný T1-INOX imitace nerezu T ral 9010 Koncová záslepka otevřená Kód: T2-NAT přírozený T2-ARG stříbrný T2-INOX imitace nerezu T ral 9010 Profil na vyrovnání a odtok vody Kód: GP Délka: 3-6 m Těsnění Kód: GU black GU white Těsnění mezi skly Kód: GU black GU white Těsnění proti průniku Kód: GAQ Upevňovací šroub průměr 10 mm Kód: TACH Délka: 130 mm Chemické lepidlo v kartuši Kód: CHM Množství: 410 ml 11

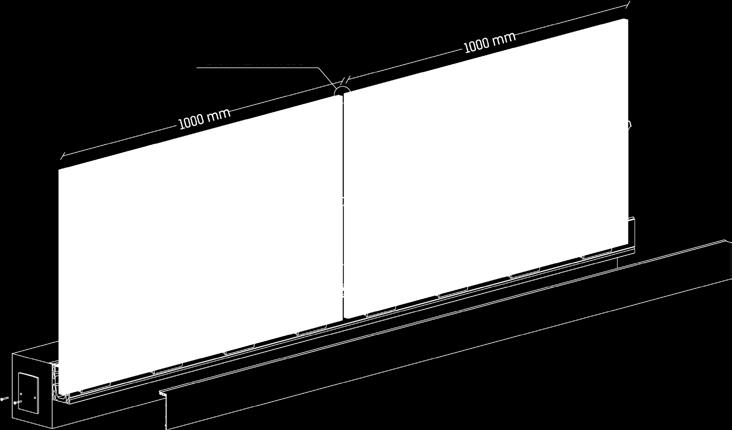

7 Položené na podlahu Montáž profilu vcelku Montáž profilu vcelku, krok za krokem 1 2 MAX VZDÁLENOST 100 mm PODLE NORMY 3 4 Pro zatížení nárazem 300 kg/bm rozteč svorek a otvorů 200 mm Tabulka certifikovaných systémů Model Typ skla Typ fólie Výška od podlahy Platné pro náraz Odolnost po rozbití 5 6 SP 8 kal.+8 kal.+fólie PVB 1100 mm 170 kg/bm NE SP 10 kal.+10 kal.+fólie PVB 1100 mm 300 kg/bm NE SP 10 kal.+10 kal.+fólie CLASS mm 300 kg/bm ANO 13

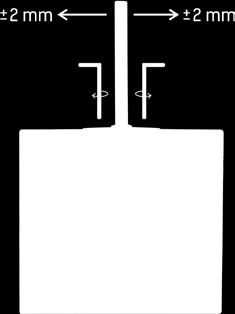

8 GARDA AP Položené pod podlahu/do podlahy NÁRAZ 300 Kg/ml TESTOVÁNO Extrémně pevné skleněné zábradlí, které nevyžaduje instalaci žádného rámu. Zaručuje elegantní, celistvý vzhled, který se skvěle začlení do jakéhokoli architektonického pojetí. Hliníkový držák je utopený v podlaze a zcela zmizí. A ponechá viditelnou pouze skleněnou část. Do systému Balaustra Garda AP mohou být namontovány tři rozdílné tloušťky kaleného a vrtsveného skla: 8/8,4 tloušťka 17,52 mm 10/10,4 tloušťka 21,52 mm 12/12,4 tloušťka 25,52. Vlastnosti - Jednoduchá a rychlá montáž. - Systém je kolaudován v certifikovaných laboratořích s nárazovou zkouškou až do 4,5 kn/m. - Speciální systém upevnění skla umožňuje jednoduché zarovnání tabulí do řady, prostřednictvím jednoho šroubu. - Povrchová úprava je řešena kryty, které umožňují: instalaci na konci prací, tím se vyhneme možným škodám způsobeným při montáži široká škála povrchů s různými barvami 15

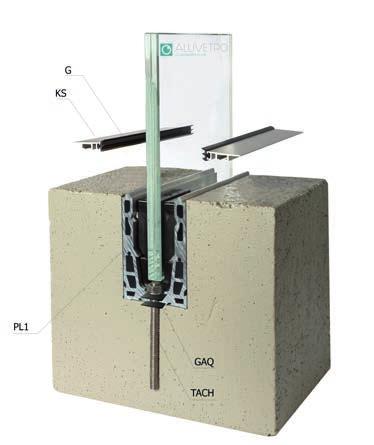

9 Položené pod podlahu/do podlahy Profily a příslušenství Technická specifikace Základní profil, vcelku, předvrtaný 150 kg/bm Kód: PL1 150 (včetně 3 svorek na běžný metr) Základní profil, vcelku, předvrtaný 200 kg/bm Kód: PL1 200 (včetně 4 svorek na běžný metr) Základní profil, vcelku, předvrtaný 300 kg/bm Kód: PL1 300 (včetně 5 svorek na běžný metr) Dočasný kryt pro základní profil (montážní) Kód: KCH přirozený Délka: 3-6 m Horní kryt Kód: KS-NAT přírozený KS-ARG stříbrný KS-INOX imitace nerezu KS-9010 ral 9010 Těsnění Kód: GU black GU white Těsnění mezi skly Kód: GU black GU white Těsnění proti průniku Kód: GAQ Upevňovací šroub průměr 10 mm Kód: TACH Délka: 130 mm Chemické lepidlo v kartuši Kód: CHM Množství: 410 ml 17

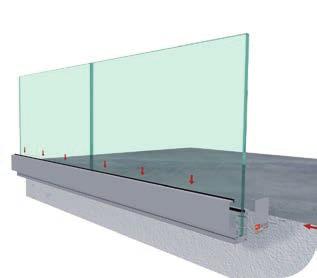

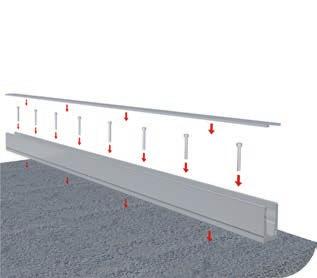

10 Položené pod podlahu/do podlahy Instalace profilu vcelku Montáž profilu vcelku, krok za krokem 1 2 MAX VZDÁLENOST 100 mm PODLE NORMY 3 4 Pro zatížení nárazem 300 kg/bm rozteč svorek a otvorů 200 mm Tabulka certifikovaných systémů Model Typ skla Typ fólie Výška od podlahy Platné pro náraz Odolnost po rozbití 5 6 AP 8 kal.+8 kal.+fólie PVB 1100 mm 170 kg/bm NE AP 10 kal.+10 kal.+fólie PVB 1100 mm 300 kg/bm NE AP 10 kal.+10 kal.+fólie CLASS mm 300 kg/bm ANO 19

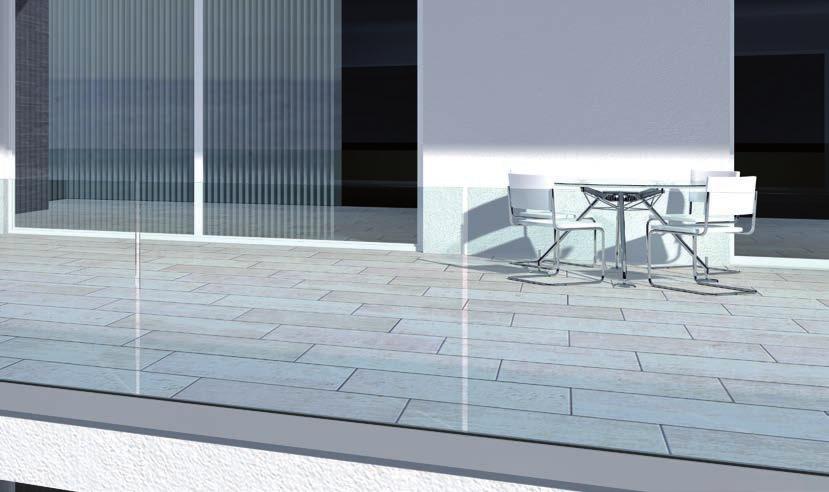

11 GARDA fs Umístěné z boku podlahy NÁRAZ 200 Kg/ml TESTOVÁNO Extrémně pevné skleněné zábradlí, které nevyžaduje instalaci žádného rámu. Zaručuje elegantní, celistvý vzhled, který se skvěle začlení do jakéhokoli architektonického pojetí. Hliníkový držák zcela zmizí a ponechá viditelnou pouze skleněnou část. Kromě toho dovoluje využít kompletně celou pochozí plochu. Do systému Balaustra Garda FS mohou být namontovány tři rozdílné tloušťky kaleného a vrtsveného skla: 8/8,4 tloušťka 17,52 mm 10/10,4 tloušťka 21,52 mm 12/12,4 tloušťka 25,52. Vlastnosti - Jednoduchá a rychlá montáž. - Systém je kolaudován v certifikovaných laboratořích se zkouškou v tahu až do 4,5 kn/m. - Speciální systém upevnění skla umožňuje zarovnání tabulí do řady jednoduše, prostřednictvím jednoho šroubu. - Povrchová úprava je řešena kryty, které umožňují: instalaci na konci prací, tím se vyhneme možnými škodami způsobenými při montáži široká škála povrchů s různými barvami 21

12 Umístěné z boku podlahy Technická specifikace Technická specifikace Základní profil, vcelku, předvrtaný 200 kg/bm Kód: PL2 200 (včetně 4 svorek na běžný metr) Boční kryt Kód: KL-NAT přírozený KL-ARG stříbrný KL-INOX imitace nerezu KL-9010 ral 9010 Horní kryt Kód: KS-NAT přírozený KS-ARG stříbrný KS-INOX imitace nerezu KS-9010 ral 9010 Spodní kryt Kód: KI-NAT přírozený KI-ARG stříbrný KI-INOX imitace nerezu KI-9010 ral 9010 Koncová záslepka pro spodní kryt Kód: T3-NAT přírozený T3-ARG stříbrný T3-INOX imitace nerezu T ral 9010 Koncová záslepka standard Kód: T1-NAT přírozený T1-ARG stříbrný T1-INOX imitace nerezu T ral 9010 Koncová záslepka otevřená Kód: T2-NAT přírozený T2-ARG stříbrný T2-INOX imitace nerezu T ral 9010 Těsnění Kód: GU black GU white Těsnění mezi skly Kód: GU black GU white Upevňovací šroub průměr 10 mm Kód: TACH Délka: 130 mm Chemické lepidlo v kartuši Kód: CHM Množství: 410 ml 23

13 Umístěné z boku podlahy Instalace profilu vcelku Montáž profilu vcelku, krok za krokem 1 2 MAX VZDÁLENOST 100 mm PODLE NORMY 3 4 Pro zatížení nárazem 200 kg/bm rozteč svorek a otvorů 200 mm Tabulka certifikovaných systémů Model Typ skla Typ fólie Výška od podlahy Platné pro náraz Odolnost po rozbití 5 6 FS 8 kal.+8 kal.+fólie PVB 1100 mm 170 kg/bm NE FS 10 kal.+10 kal.+fólie PVB 1100 mm 200 kg/bm NE FS 10 kal.+10 kal.+fólie CLASS mm 200 kg/bm ANO 25

14 Corrimano Madla a těsnění Řada výrobků Balaustra System firmy Aluvetro obsahuje horní madla, která jsou navržena tak, aby byla upevněna na sklo prostřednictvím těsnění. Jsou k dispozici tři typy: - ROUND zaoblené pro měkké linie - SQUARE ploché pro pocit větší pevnosti - MINI pro zmenšení vizuálního vjemu Celá řada je k dispozici v různých provedeních, jako všechny profily Balaustra System. ROUND SQUARE MINI 27

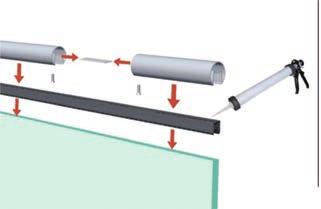

15 Corrimano Madla a těsnění Madla a jejich upevnění Madla Usazení madla prostřednictvím těsnění 2 Madlo ROUND Kód: CORD-NAT přirozené CORD-ARG stříbrné CORD-INOX imitace nerezu CORD-9010 ral 9010 Délka: 3-6 m Madlo SQUARE Kód: COSQ-NAT přirozené COSQ-ARG stříbrné COSQ-INOX imitace nerezu COSQ-9010 ral 9010 Délka: 3-6 m Madlo MINI (pouze pro sklo 8/8 a 10/10) Kód: COMN-NAT přirozené COMN-ARG stříbrné COMN-INOX imitace nerezu COMN-9010 ral 9010 Délka: 3-6 m 35 mm 65 mm 3 4 Koncovka Round Kód: TCORD-NAT přirozená TCORD-ARG stříbrná TCORD-INOX imitace nerezu CORD-9010 ral 9010 Koncovka Square Kód: TCOSQ-NAT přirozená TCOSQ-ARG stříbrná TCOSQ-INOX imitace nerezu COSQ-9010 ral 9010 Oboustranná lepicí páska Kód: BAD Délka:: 33 m Usazení madla prostřednictvím silikonu Těsnění pro Round i Square Kód: GC black 12/12 GC black 10/10 GC black 8/8 Rovná spojka pro Round i Square Kód: GID Rohová spojka pro Round i Square Kód: GIA OBOUSTRANNÁ LEPICÍ PÁSKA SILIKON 29

16 VETRI Skleněné tabule, standardní rozměry Detail skla SKLA PRO GARDA AP A FS max. Šířka skla 1200 mm Sklo plavené kalené 8 + PVB 1, (šířka dle požadovaného rozměru) Kód: GL2-16 Sklo extra čiré kalené 8 + PVB 1, (šířka dle požadovaného rozměru) Kód: GL2-16X Sklo plavené kalené 10 + PVB 1, (šířka dle požadovaného rozměru) Kód: GL2-20 Sklo extra čiré kalené 10 + PVB 1, (šířka dle požadovaného rozměru) Kód: GL2-20X Sklo plavené kalené 10 + PVB 1, (šířka ve standardním rozměru) SKLA PRO GARDA SP max. Šířka skla 1090 mm Výška 1200 mm Kód Šířka mm Hmotnost kg Sklo plavené kalené 8 + PVB 1, (šířka dle požadovaného rozměru) Kód: GL1-16 Sklo extra čiré kalené 8 + PVB 1, (šířka dle požadovaného rozměru) Kód: GL1-16X GL GL GL GL GL Sklo plavené kalené 10 + PVB 1, (šířka dle požadovaného rozměru) Kód: GL1-20 Sklo extra čiré kalené 10 + PVB 1, (šířka dle požadovaného rozměru) Kód: GL1-20X Poznámka: na požádání lze i sklo 12 + PVB1, Sklo plavené kalené 10 + PVB 1, (šířka ve standardním rozměru) Výška 1090 mm Kód GL GL GL GL GL Šířka mm Hmotnost kg

17 STAFFE Podpěrné držáky profilu Podpěrné držáky profilu Evropské normy Itálie Rakousko Německo Francie Velká Británie Švýcarsko Minimální výška zábradlí v metrech 1,0-1, ,1 Doporučujeme vždy ověřit předpis u stavebního úřadu příslušné obce. Zatížení madla Zatížení v soukromých domech, bez náchylnosti ke shlukování osob. A - B - C1 200 kg 80 kg 50 kg 50 kg 60 kg 74 kg Jiné prostory, bez náchylnosti ke shlukování osob. C2 - C3 - C4 D1 - D2 200 kg 160 kg 100 kg 100 kg 60 kg 130 кг 150 kg Prostory náchylné ke shlukování osob, jako jsou stadiony, divadla. C5 300 kg 300 kg 300 kg 300 kg 170 kg 300 kg 300 kg Doporučujeme ověřit zatížení u stavebního úřadu příslušné obce. Vysvětlení písmen v tabulce - kategorie: A Byty, ateliéry používané i použitelné, university, nemocniční byty a pokoje, hotelové a hostelové pokoje, kuchyně, toalety. C4 Veřejné prostory, využívané k fyzickým aktivitám, zahrnují: tančírny, tělocvičny, jeviště. B Kanceláře bez archivů, laboratoře. C5 Veřejné prostory, které mohou být vystaveny silnému davu, zahrnují: stadiony, sportoviště. Držák ocelový pozinkovaný 1 Kód: ST1 Držák ocelový pozinkovaný 2 Kód: ST2 Držák ocelový pozinkovaný 3 Kód: ST3 C1 C2 Veřejné prostory se stoly, zahrnují: školy, mateřské školky, restaurace, bary, kavárny, firemní jídelny, jídelny ve studentských kolejích, čítárny, recepce. D1 Malé obchody. Veřejné prostory s pevnými místy k sezení, zahrnují: kostely, divadla, kina, konferenční sály, hotely. D2 Velké obchody, obchodní centra, tržiště, archivy ve veřejných budovách. C3 Veřejné prostory bez překážek, které brání pohybu, zahrnují: muzea, výstavní sály, pavilóny, vstupy do veřejných budov, administrativní budovy, hotely. Propagační vzorky Slovní popis Vzorek GARDA Kód: PROMO 1 1) Zábradlí nebo ohrazení modelu GARDA firmy ALUVETRO, zhotovené z profilu z vytlačovaného hliníku (rozměry circa 80 x 125 mm), který je připevněn k podlaze (na podlahu, zahlouben pod pochozí rovinu anebo připevněn z boku, vně podlahy). 2) Profil zahrnuje specifické příslušenství, nazývané svorky, které umožňují zarovnání, srovnání do kolmé osy a uchycení skleněných tabulí. Zábradlí bude zcela průhledné, bez dalších viditelných kovových částí. Výše popsaný systém je vhodný pro uložení tabulí z vrstveného skla, polo-strukturálního, s variabilní tloušťkou podle použití a dle příslušných norem. - Pro odolnost rázu 100 kg/lineární metr, provést náraz do vrstveného, polo-strukturálního skla o min. Tloušťce 17,32 mm. - Pro nárazovou odolnost 200 kg/lineární metr, provést náraz do vrstveného, polo-strukturálního skla o min. Tloušťce 21,32 mm. - Pro nárazovou odolnost 300 kg/lineární metr, provést náraz do vrstveného, polo-strukturálního skla o min. Tloušťce 21,32 mm s fólii třídy 3. 3) Upevňovací profil bude dokončen a zakrytován příslušnými kryty z vytlačovaného hliníku, dostupnými v různých barvách, včetně těsnění. 4) Eventuální horní madla z profilu z vytlačovaného hliníku, model Round nebo Square anebo Mini. 33

18 Všechny naše výrobky byly testovány podle platných norem v certifikovaných laboratořích.
