1 Pálené tašky TONDACH SAMBA 11 POSUVNÁ, FRANCOUZSKÁ 12 a STODO 12 POSUVNÁ ve skladbách šikmých střech únor 2009 Kolektiv pracovníků ATELIER DEK, DEK a.s. a TONDACH Česká republika s.r.o.

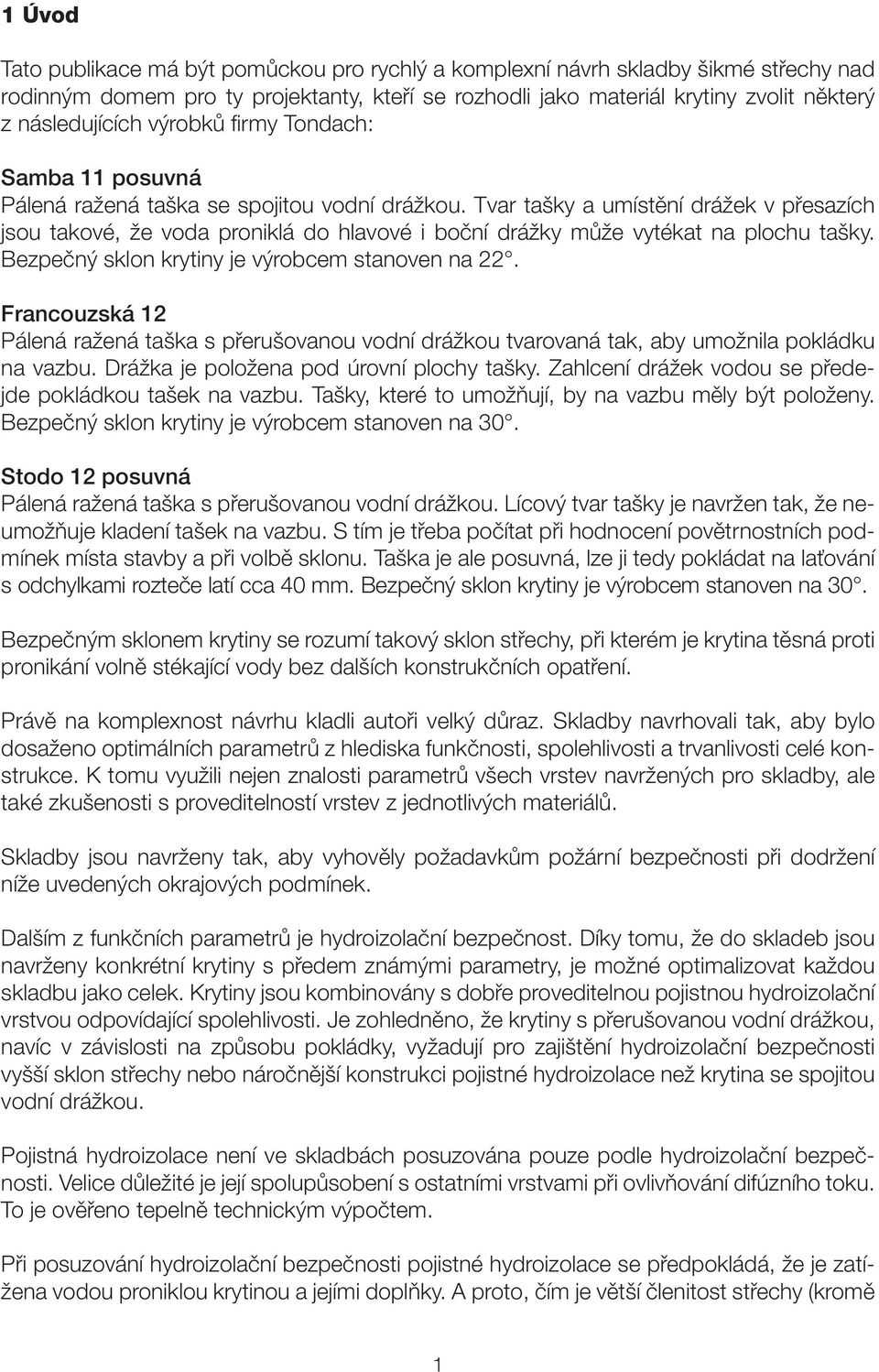

2 1 Úvod Tato publikace má být pomůckou pro rychlý a komplexní návrh šikmé střechy nad rodinným domem pro ty projektanty, kteří se rozhodli jako materiál krytiny zvolit některý z následujících výrobků fi rmy Tondach: Samba 11 posuvná Pálená ražená taška se spojitou vodní drážkou. Tvar tašky a umístění drážek v přesazích jsou takové, že voda proniklá do hlavové i boční drážky může vytékat na plochu tašky. Bezpečný sklon krytiny je výrobcem stanoven na 22. Francouzská 12 Pálená ražená taška s přerušovanou vodní drážkou tvarovaná tak, aby umožnila pokládku na vazbu. Drážka je položena pod úrovní plochy tašky. Zahlcení drážek vodou se předejde pokládkou tašek na vazbu. Tašky, které to umožňují, by na vazbu měly být položeny. Bezpečný sklon krytiny je výrobcem stanoven na 30. Stodo 12 posuvná Pálená ražená taška s přerušovanou vodní drážkou. Lícový tvar tašky je navržen tak, že neumožňuje kladení tašek na vazbu. S tím je třeba počítat při hodnocení povětrnostních podmínek místa stavby a při volbě sklonu. Taška je ale posuvná, lze ji tedy pokládat na laťování s odchylkami rozteče latí cca 0 mm. Bezpečný sklon krytiny je výrobcem stanoven na 30. Bezpečným sklonem krytiny se rozumí takový sklon střechy, při kterém je krytina těsná proti pronikání volně stékající vody bez dalších konstrukčních opatření. Právě na komplexnost návrhu kladli autoři velký důraz. Skladby navrhovali tak, aby bylo dosaženo optimálních parametrů z hlediska funkčnosti, spolehlivosti a trvanlivosti celé konstrukce. K tomu využili nejen znalosti parametrů všech vrstev navržených pro, ale také zkušenosti s proveditelností vrstev z jednotlivých materiálů. Skladby jsou navrženy tak, aby vyhověly požadavkům požární bezpečnosti při dodržení níže uvedených okrajových podmínek. Dalším z funkčních parametrů je hydroizolační bezpečnost. Díky tomu, že do skladeb jsou navrženy konkrétní krytiny s předem známými parametry, je možné optimalizovat každou skladbu jako celek. Krytiny jsou kombinovány s dobře proveditelnou pojistnou hydroizolační vrstvou odpovídající spolehlivosti. Je zohledněno, že krytiny s přerušovanou vodní drážkou, navíc v závislosti na způsobu pokládky, vyžadují pro zajištění hydroizolační bezpečnosti vyšší sklon střechy nebo náročnější konstrukci pojistné hydro než krytina se spojitou vodní drážkou. Pojistná hydro není ve skladbách posuzována pouze podle hydroizolační bezpečnosti. Velice důležité je její spolupůsobení s ostatními vrstvami při ovlivňování difúzního toku. To je ověřeno tepelně technickým výpočtem. Při posuzování hydroizolační bezpečnosti pojistné hydro se předpokládá, že je zatížena vodou proniklou krytinou a jejími doplňky. A proto, čím je větší členitost střechy (kromě 1

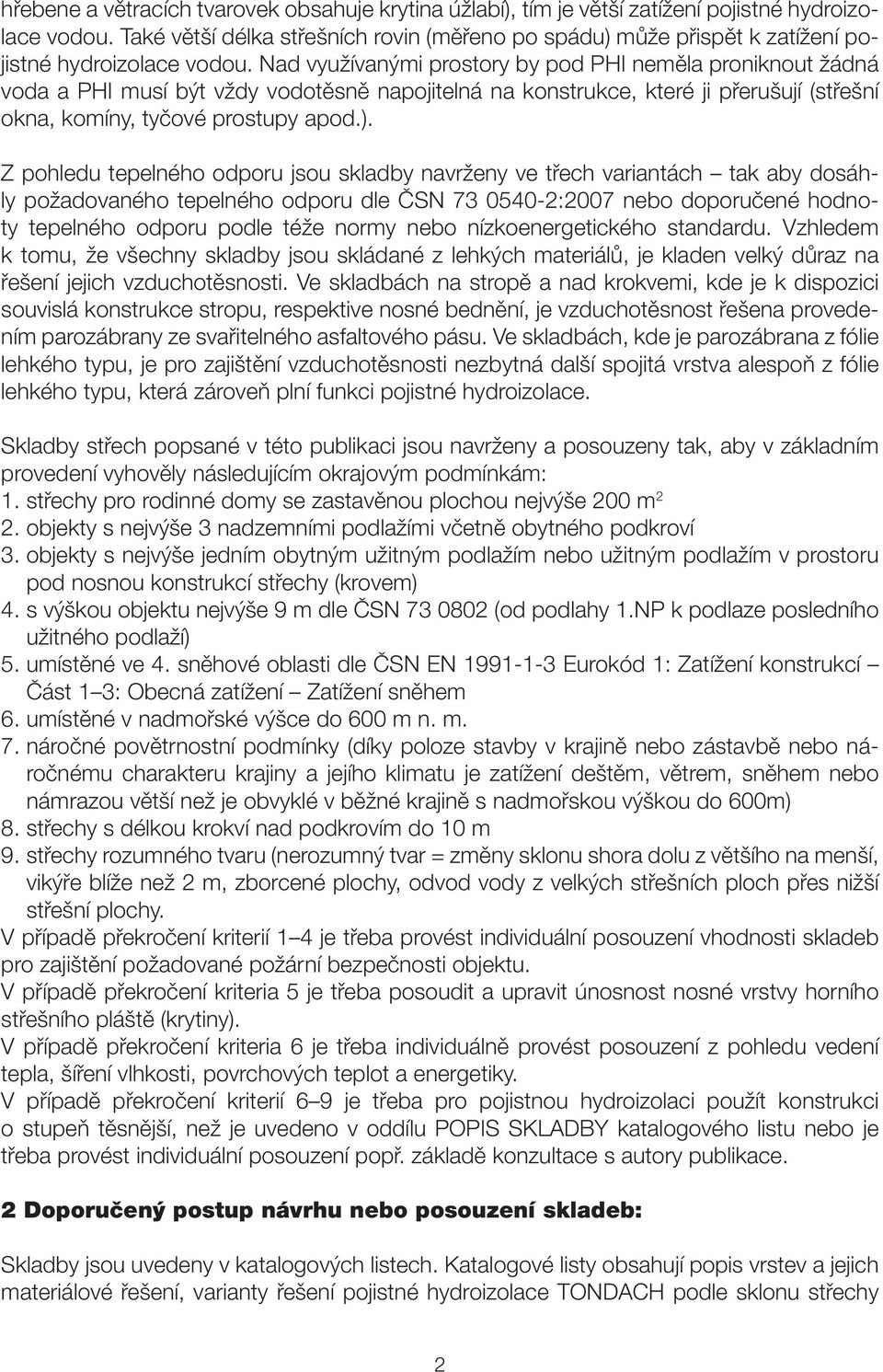

3 hřebene a větracích tvarovek obsahuje krytina úžlabí), tím je větší zatížení pojistné hydro vodou. Také větší délka střešních rovin (měřeno po spádu) může přispět k zatížení pojistné hydro vodou. Nad využívanými prostory by pod PHI neměla proniknout žádná voda a PHI musí být vždy vodotěsně napojitelná na konstrukce, které ji přerušují (střešní okna, komíny, tyčové prostupy apod.). Z pohledu ho odporu jsou navrženy ve třech variantách tak aby dosáhly požadovaného ho odporu dle ČSN :2007 nebo doporučené hodnoty ho odporu podle téže normy nebo nízkoenergetického standardu. Vzhledem k tomu, že všechny jsou skládané z lehkých materiálů, je kladen velký důraz na řešení jejich vzduchotěsnosti. Ve skladbách na stropě a nad krokvemi, kde je k dispozici souvislá konstrukce stropu, respektive nosné bednění, je vzduchotěsnost řešena provedením parozábrany ze svařitelného asfaltového pásu. Ve skladbách, kde je parozábrana z fólie lehkého typu, je pro zajištění vzduchotěsnosti nezbytná další spojitá vrstva alespoň z fólie lehkého typu, která zároveň plní funkci pojistné hydro. Skladby střech popsané v této publikaci jsou navrženy a posouzeny tak, aby v základním provedení vyhověly následujícím okrajovým podmínkám: 1. střechy pro rodinné domy se zastavěnou plochou nejvýše 200 m 2 2. objekty s nejvýše 3 nadzemními podlažími včetně obytného podkroví 3. objekty s nejvýše jedním obytným užitným podlažím nebo užitným podlažím v prostoru pod nosnou konstrukcí střechy (krovem). s výškou objektu nejvýše 9 m dle ČSN (od podlahy 1.NP k podlaze posledního užitného podlaží) 5. umístěné ve. sněhové oblasti dle ČSN EN Eurokód 1: Zatížení konstrukcí Část 1 3: Obecná zatížení Zatížení sněhem 6. umístěné v nadmořské výšce do 600 m n. m. 7. náročné povětrnostní podmínky (díky poloze stavby v krajině nebo zástavbě nebo náročnému charakteru krajiny a jejího klimatu je zatížení deštěm, větrem, sněhem nebo námrazou větší než je obvyklé v běžné krajině s nadmořskou výškou do 600m) 8. střechy s délkou krokví nad podkrovím do 10 m 9. střechy rozumného tvaru (nerozumný tvar = změny sklonu shora dolu z většího na menší, vikýře blíže než 2 m, zborcené plochy, odvod vody z velkých střešních ploch přes nižší střešní plochy. V případě překročení kriterií 1 je třeba provést individuální posouzení vhodnosti skladeb pro zajištění požadované požární bezpečnosti objektu. V případě překročení kriteria 5 je třeba posoudit a upravit únosnost nosné vrstvy horního střešního pláště (krytiny). V případě překročení kriteria 6 je třeba individuálně provést posouzení z pohledu vedení tepla, šíření vlhkosti, povrchových teplot a energetiky. V případě překročení kriterií 6 9 je třeba pro pojistnou hydroizolaci použít konstrukci o stupeň těsnější, než je uvedeno v oddílu katalogového listu nebo je třeba provést individuální posouzení popř. základě konzultace s autory publikace. 2 Doporučený postup návrhu nebo posouzení skladeb: Skladby jsou uvedeny v katalogových listech. Katalogové listy obsahují popis vrstev a jejich materiálové řešení, varianty řešení pojistné hydro TONDACH podle sklonu střechy 2

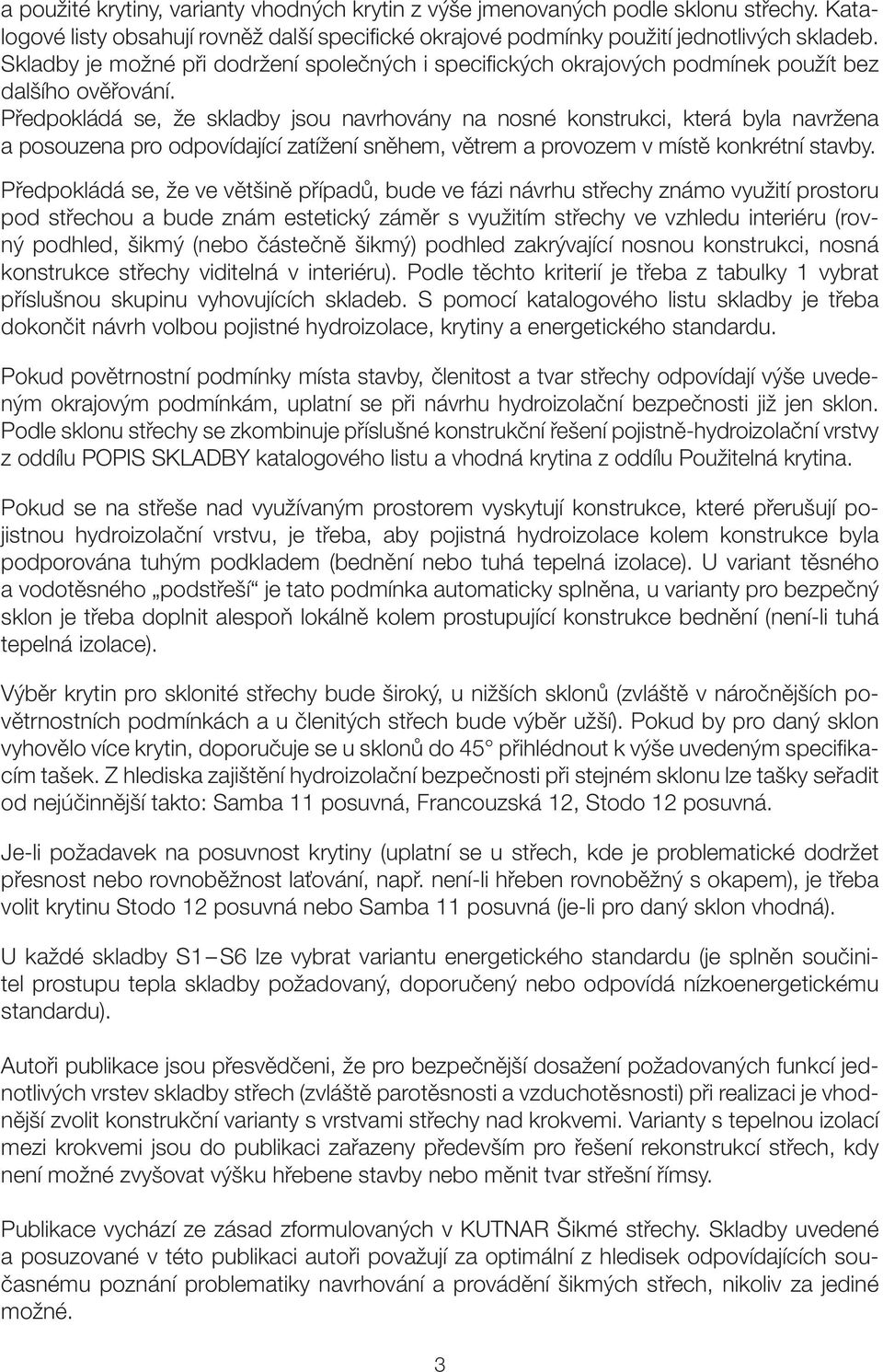

4 a použité krytiny, varianty vhodných krytin z výše jmenovaných podle sklonu střechy. Katalogové listy obsahují rovněž další specifi cké okrajové podmínky použití jednotlivých skladeb. Skladby je možné při dodržení společných i specifi ckých okrajových podmínek použít bez dalšího ověřování. Předpokládá se, že jsou navrhovány na nosné konstrukci, která byla navržena a posouzena pro odpovídající zatížení sněhem, větrem a provozem v místě konkrétní stavby. Předpokládá se, že ve většině případů, bude ve fázi návrhu střechy známo využití prostoru pod střechou a bude znám estetický záměr s využitím střechy ve vzhledu interiéru (rovný podhled, šikmý (nebo částečně šikmý) podhled zakrývající nosnou konstrukci, nosná konstrukce střechy viditelná v interiéru). Podle těchto kriterií je třeba z tabulky 1 vybrat příslušnou skupinu vyhovujících skladeb. S pomocí katalogového listu je třeba dokončit návrh volbou pojistné hydro, krytiny a energetického standardu. Pokud povětrnostní podmínky místa stavby, členitost a tvar střechy odpovídají výše uvedeným okrajovým podmínkám, uplatní se při návrhu hydroizolační bezpečnosti již jen sklon. Podle sklonu střechy se zkombinuje příslušné konstrukční řešení pojistně-hydroizolační vrstvy z oddílu katalogového listu a vhodná krytina z oddílu Použitelná krytina. Pokud se na střeše nad využívaným prostorem vyskytují konstrukce, které přerušují pojistnou hydroizolační vrstvu, je třeba, aby pojistná hydro kolem konstrukce byla podporována tuhým podkladem (bednění nebo tuhá tepelná ). U variant těsného a vodotěsného podstřeší je tato podmínka automaticky splněna, u varianty pro bezpečný sklon je třeba doplnit alespoň lokálně kolem prostupující konstrukce bednění (není-li tuhá tepelná ). Výběr krytin pro sklonité střechy bude široký, u nižších sklonů (zvláště v náročnějších povětrnostních podmínkách a u členitých střech bude výběr užší). Pokud by pro daný sklon vyhovělo více krytin, doporučuje se u sklonů do 5 přihlédnout k výše uvedeným specifi kacím tašek. Z hlediska zajištění hydroizolační bezpečnosti při stejném sklonu lze tašky seřadit od nejúčinnější takto: Samba 11 posuvná, Francouzská 12, Stodo 12 posuvná. Je-li požadavek na posuvnost krytiny (uplatní se u střech, kde je problematické dodržet přesnost nebo rovnoběžnost laťování, např. není-li hřeben rovnoběžný s okapem), je třeba volit krytinu Stodo 12 posuvná nebo Samba 11 posuvná (je-li pro daný sklon vhodná). U každé S1 S6 lze vybrat variantu energetického standardu (je splněn součinitel požadovaný, doporučený nebo odpovídá nízkoenergetickému standardu). Autoři publikace jsou přesvědčeni, že pro bezpečnější dosažení požadovaných funkcí jednotlivých vrstev střech (zvláště parotěsnosti a vzduchotěsnosti) při realizaci je vhodnější zvolit konstrukční varianty s vrstvami střechy nad krokvemi. Varianty s tepelnou izolací mezi krokvemi jsou do publikaci zařazeny především pro řešení rekonstrukcí střech, kdy není možné zvyšovat výšku hřebene stavby nebo měnit tvar střešní římsy. Publikace vychází ze zásad zformulovaných v KUTNAR Šikmé střechy. Skladby uvedené a posuzované v této publikaci autoři považují za optimální z hledisek odpovídajících současnému poznání problematiky navrhování a provádění šikmých střech, nikoliv za jediné možné. 3

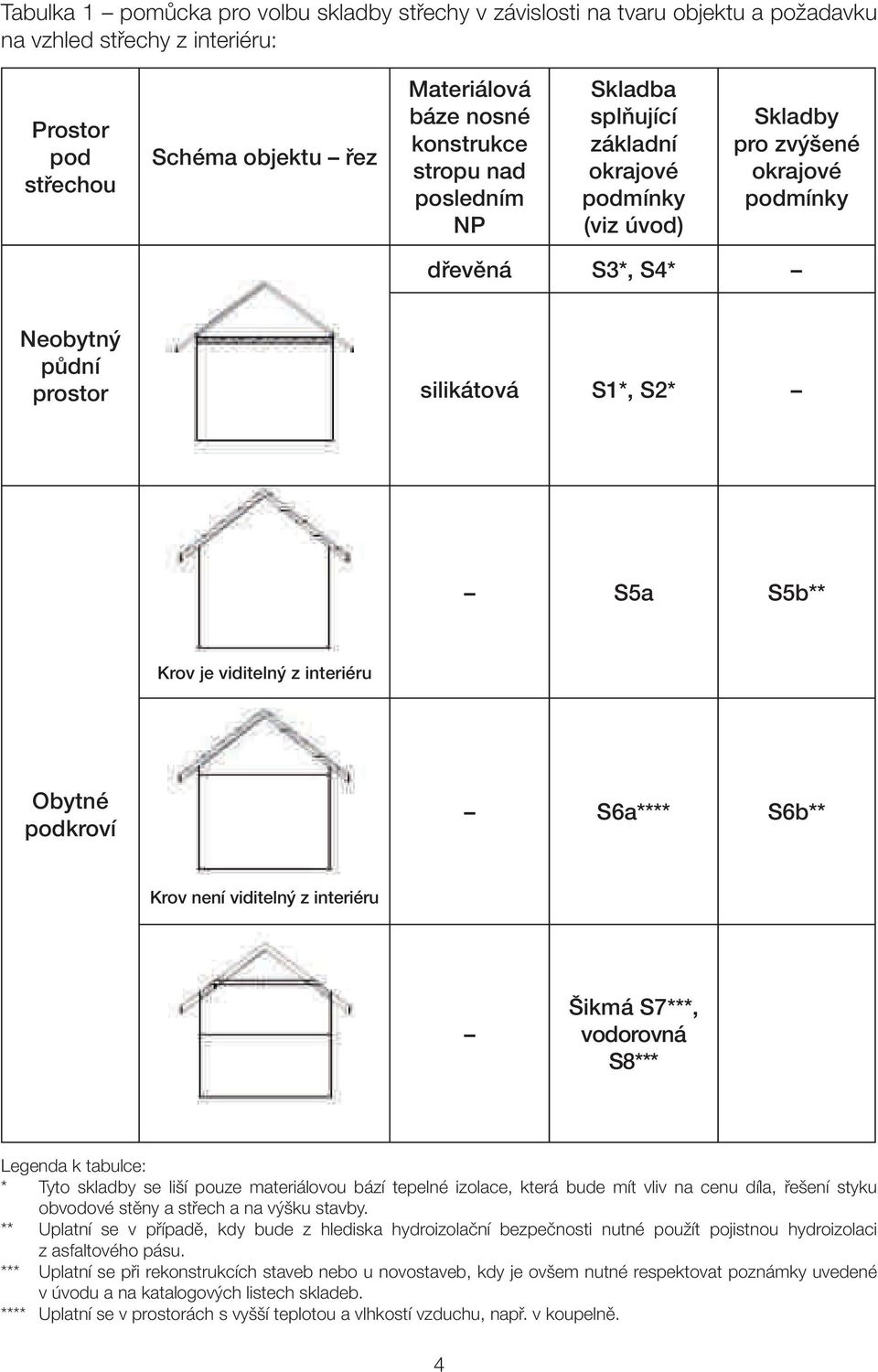

5 Tabulka 1 pomůcka pro volbu střechy v závislosti na tvaru objektu a požadavku na vzhled střechy z interiéru: Prostor pod střechou Schéma objektu řez Materiálová báze nosné konstrukce stropu nad posledním NP Skladba splňující základní okrajové podmínky (viz úvod) Skladby pro zvýšené okrajové podmínky dřevěná S3*, S* Neobytný půdní prostor silikátová S1*, S2* S5a S5b** Krov je viditelný z interiéru Obytné podkroví S6a**** S6b** Krov není viditelný z interiéru Šikmá S7***, vodorovná S8*** Legenda k tabulce: * Tyto se liší pouze materiálovou bází, která bude mít vliv na cenu díla, řešení styku obvodové stěny a střech a na výšku stavby. ** Uplatní se v případě, kdy bude z hlediska hydroizolační bezpečnosti nutné použít pojistnou hydroizolaci z asfaltového pásu. *** Uplatní se při rekonstrukcích staveb nebo u novostaveb, kdy je ovšem nutné respektovat poznámky uvedené v úvodu a na katalogových listech skladeb. **** Uplatní se v prostorách s vyšší teplotou a vlhkostí vzduchu, např. v koupelně.

6 3 Příklady práce s publikací Tabulka 2 návrh krytiny a pojistné hydro podle tvaru a využití podkroví Rodinný dům Skladba Krytina a PHI S5a Samba 11 posuvná DELTA FOXX nebo skladba novostavba sklon střechy 15 S5b S6a Samba 11 posuvná GLASTEK 30 STICKER Stodo 12 posuvná TONDACH TUNING FOL N novostavba sklon střechy 0 S5a nebo skladba Francouzská 12 TONDACH TUNING FOL N rekonstrukce sklon střechy 30 S7 a S8 Francouzská 12 TONDACH TUNING FOL N 5

7 S1 TEPELNÁ IZOLACE Z POLYSTYRENU ULOŽENÁ NA SILIKÁTOVÉM STROPĚ vrstvy Pojistná hydro podle sklonu krytiny dle standardů TONDACH - je-li dodržen bezpečný sklon: TONDACH TUNING FOL N - vyžadující těsné podstřeší: TONDACH TUNING FOL S, K - vyžadující vodotěsné podstřeší: DELTA FOXX nebo asfaltový SBS modifikovaný pás Bednění OSB desky P+D, třída 3 22 Dřevěný vazník / větraná vzduchová vrstva Tepelná EPS 100 Stabil Parotěsnicí vrstva z SBS modifikovaného asfaltového pásu GLASTEK 0 SPECIAL MINERAL Asfaltový penetrační nátěr DEKPRIMER Silikátová vodorovná nosná konstrukce 200 Vnitřní omítka 15 VARIANTY ENERGETICKÉHO STANDARDU SKLADBY A TEPELNĚ-TECHNICKÉHO POSOUZENÍ 10 0, aktivní + 0,92 (18,79) ,16 x 0 + aktivní + 0,961 (19,53) + x 320 0,11 * 0 + aktivní + 0,973 (19,96) + * x... Vyhovuje doporučené hodnotě ČSN : 2007 *... Vyhovuje hodnotě pro nízkoenergetický standard POŽÁRNÍ ODOLNOST SKLADBY STŘECHY REI 120 DP1 Platí pro případ působení požáru z interiéru stavby. - nosná konstrukce střechy a strop musí být navrženy pro každý konkrétní objekt v závislosti na zatížení konstrukce a vzdálenosti nosných stěn - bednění je ve skladbě navrženo pro zavětrování nosné dřevěné konstrukce střechy a jako plnoplošný podklad pod pojistnou hydroizolaci. V případech, kdy bude zavětrování nosné dřevěné konstrukce zajištěno jiným způsobem a bednění nebude nezbytné z hlediska sklonu střechy a typu pojistné hydro, lze od bednění upustit - na nosnou konstrukci stropu je jako parotěsnicí vrstvu možné použít i samolepící asfaltový pás GLASTEK 30 STICKER 6

8 S2 TEPELNÁ IZOLACE Z PIR DESEK ULOŽENÁ NA SILIKÁTOVÉM STROPĚ vrstvy Pojistná hydro podle sklonu krytiny dle standardů TONDACH - je-li dodržen bezpečný sklon: TONDACH TUNING FOL N - vyžadující těsné podstřeší: TONDACH TUNING FOL S, K - vyžadující vodotěsné podstřeší: DELTA FOXX nebo asfaltový SBS modifikovaný pás Bednění OSB desky P+D, třída 3 22 Dřevěný vazník / větraná vzduchová vrstva Tepelná DEKPIR TOP x 100 Parotěsnicí vrstva z SBS modifikovaného asfaltového pásu GLASTEK 0 SPECIAL MINERAL Asfaltový penetrační nátěr DEKPRIMER Vodorovná nosná konstrukce 200 Vnitřní omítka 10 VARIANTY ENERGETICKÉHO STANDARDU SKLADBY A TEPELNĚ-TECHNICKÉ POSOUZENÍ 90 0, aktivní + 0,9 (18,86) ,15 x 0 + aktivní + 0,962 (19,56) + x 2 x 100 0,11 * 0 + aktivní + 0,973 (19,97) + * x... Vyhovuje doporučené hodnotě ČSN : 2007 *... Vyhovuje hodnotě pro nízkoenergetický standard POŽÁRNÍ ODOLNOST SKLADBY STŘECHY REI 120 DP1 Platí pro případ působení požáru z interiéru stavby. - nosná konstrukce střechy a strop musí být navrženy pro každý konkrétní objekt v závislosti na zatížení konstrukce a vzdálenosti nosných stěn - bednění je ve skladbě navrženo pro zavětrování nosné dřevěné konstrukce střechy a jako plnoplošný podklad pod pojistnou hydroizolaci. V případech, kdy bude zavětrování nosné dřevěné konstrukce zajištěno jiným způsobem a bednění nebude nezbytné z hlediska sklonu střechy a typu pojistné hydro, lze od bednění upustit. - na nosnou konstrukci stropu je jako parotěsnicí vrstvu možné použít i samolepící asfaltový pás GLASTEK 30 STICKER 7

9 S3 TEPELNÁ IZOLACE Z POLYSTYRENU ULOŽENÁ NA DŘEVĚNÉM STROPĚ vrstvy Pojistná hydro podle sklonu krytiny dle standardů TONDACH - je-li dodržen bezpečný sklon: TONDACH TUNING FOL N - vyžadující těsné podstřeší: TONDACH TUNING FOL S, K - vyžadující vodotěsné podstřeší: DELTA FOXX nebo asfaltový SBS modifikovaný pás Bednění OSB desky P+D, třída 3 22 Dřevěný vazník / větraná vzduchová vrstva Tepelná EPS 100 Stabil Parotěsnicí vrstva z SBS modifikovaného asfaltového pásu GLASTEK 0 SPECIAL MINERAL Separační pás typu V13, R13 (např. DEK R 13) 1,5 OSB deska třídy 3 18 Stropnice (60x220) / uzavřená vzduchová vrstva 220 Nosný rošt z CD profilů zavěšený na stropnice 60 Sádrokartonové desky 15 VARIANTY ENERGETICKÉHO STANDARDU A TEPELNĚ-TECHNICKÉ VARIANTY 10 0, aktivní + 0,9 (18,89) ,15 x 0 + aktivní + 0,961 (19,51) + x 320 0,11 * 0 + aktivní + 0,973 (19,99) + * x... Vyhovuje doporučené hodnotě ČSN : 2007 *... Vyhovuje hodnotě pro nízkoenergetický standard POŽÁRNÍ ODOLNOST SKLADBY STŘECHY REI 30 Platí pro případ působení požáru z interiéru stavby. - nosná konstrukce střechy a strop musí být navrženy pro každý konkrétní objekt v závislosti na zatížení konstrukce a vzdálenosti nosných stěn - bednění je ve skladbě navrženo pro zavětrování nosné dřevěné konstrukce střechy a jako plnoplošný podklad pod pojistnou hydroizolaci. V případech, kdy bude zavětrování nosné dřevěné konstrukce zajištěno jiným způsobem a bednění nebude nezbytné z hlediska sklonu střechy a typu pojistné hydro, lze od bednění upustit - na nosnou konstrukci stropu je možné jako parotěsnicí vrstvu použít i samolepící asfaltový pás GLASTEK 30 STICKER na bednění (bez podkladního pásu) 8

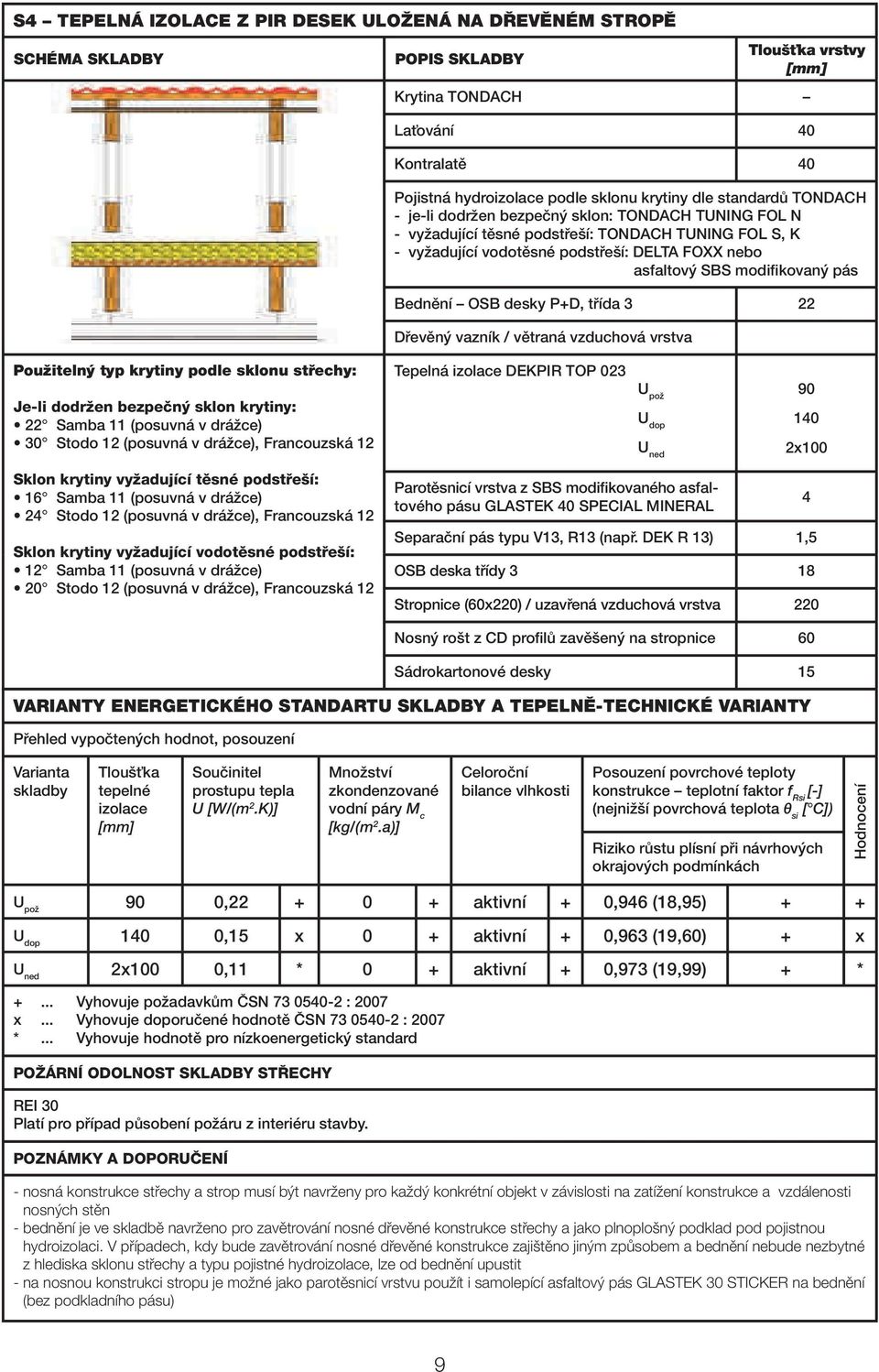

10 S TEPELNÁ IZOLACE Z PIR DESEK ULOŽENÁ NA DŘEVĚNÉM STROPĚ vrstvy Pojistná hydro podle sklonu krytiny dle standardů TONDACH - je-li dodržen bezpečný sklon: TONDACH TUNING FOL N - vyžadující těsné podstřeší: TONDACH TUNING FOL S, K - vyžadující vodotěsné podstřeší: DELTA FOXX nebo asfaltový SBS modifikovaný pás Bednění OSB desky P+D, třída 3 22 Dřevěný vazník / větraná vzduchová vrstva Tepelná DEKPIR TOP x100 Parotěsnicí vrstva z SBS modifikovaného asfaltového pásu GLASTEK 0 SPECIAL MINERAL Separační pás typu V13, R13 (např. DEK R 13) 1,5 OSB deska třídy 3 18 Stropnice (60x220) / uzavřená vzduchová vrstva 220 Nosný rošt z CD profilů zavěšený na stropnice 60 Sádrokartonové desky 15 VARIANTY ENERGETICKÉHO STANDARTU SKLADBY A TEPELNĚ-TECHNICKÉ VARIANTY 90 0, aktivní + 0,96 (18,95) ,15 x 0 + aktivní + 0,963 (19,60) + x 2x100 0,11 * 0 + aktivní + 0,973 (19,99) + * x... Vyhovuje doporučené hodnotě ČSN : 2007 *... Vyhovuje hodnotě pro nízkoenergetický standard POŽÁRNÍ ODOLNOST SKLADBY STŘECHY REI 30 Platí pro případ působení požáru z interiéru stavby. - nosná konstrukce střechy a strop musí být navrženy pro každý konkrétní objekt v závislosti na zatížení konstrukce a vzdálenosti nosných stěn - bednění je ve skladbě navrženo pro zavětrování nosné dřevěné konstrukce střechy a jako plnoplošný podklad pod pojistnou hydroizolaci. V případech, kdy bude zavětrování nosné dřevěné konstrukce zajištěno jiným způsobem a bednění nebude nezbytné z hlediska sklonu střechy a typu pojistné hydro, lze od bednění upustit - na nosnou konstrukci stropu je možné jako parotěsnicí vrstvu použít i samolepící asfaltový pás GLASTEK 30 STICKER na bednění (bez podkladního pásu) 9

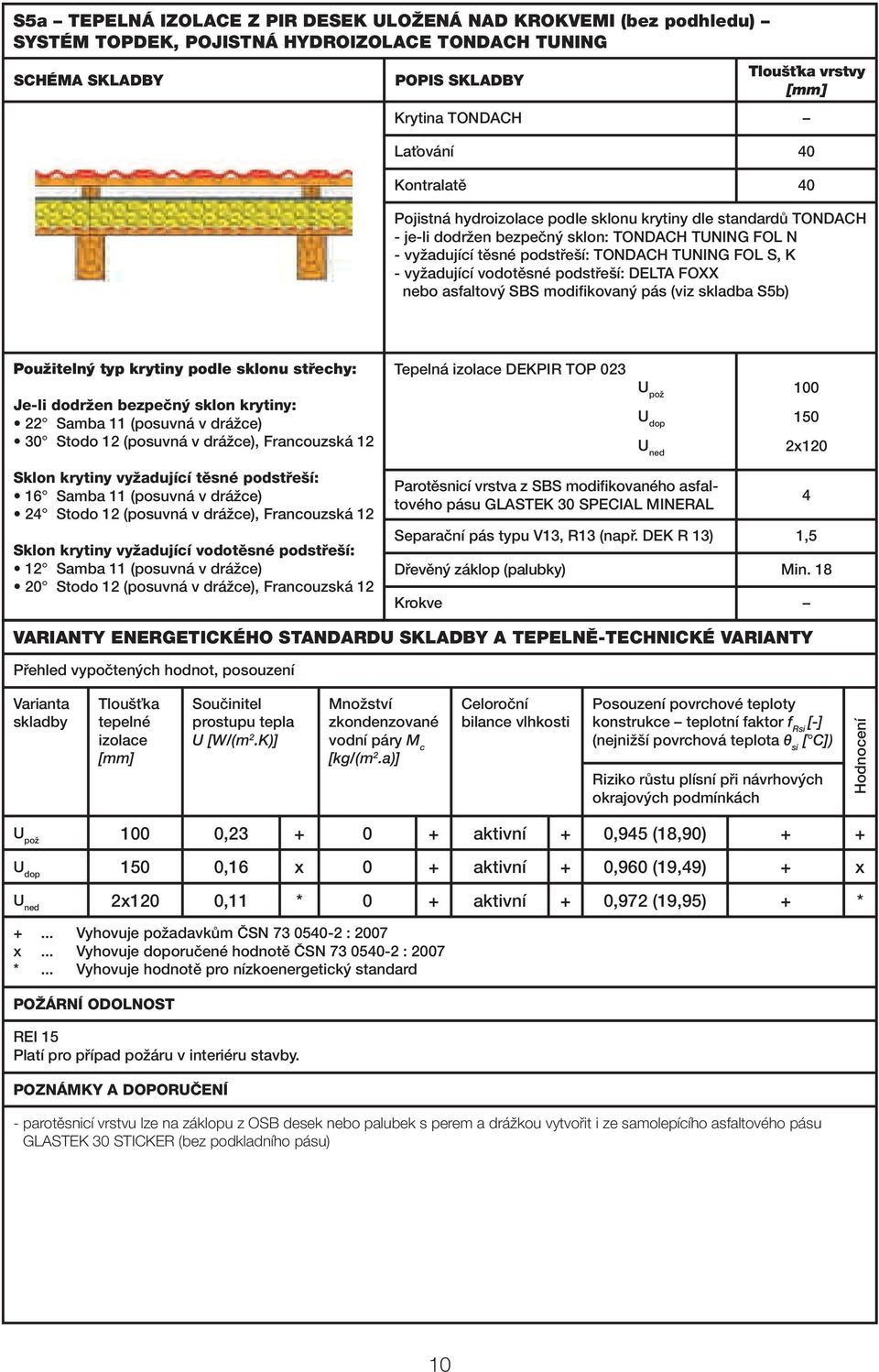

11 S5a TEPELNÁ IZOLACE Z PIR DESEK ULOŽENÁ NAD KROKVEMI (bez podhledu) SYSTÉM TOPDEK, POJISTNÁ HYDROIZOLACE TONDACH TUNING vrstvy Pojistná hydro podle sklonu krytiny dle standardů TONDACH - je-li dodržen bezpečný sklon: TONDACH TUNING FOL N - vyžadující těsné podstřeší: TONDACH TUNING FOL S, K - vyžadující vodotěsné podstřeší: DELTA FOXX nebo asfaltový SBS modifikovaný pás (viz skladba S5b) Tepelná DEKPIR TOP x120 Parotěsnicí vrstva z SBS modifikovaného asfaltového pásu GLASTEK 30 SPECIAL MINERAL Separační pás typu V13, R13 (např. DEK R 13) 1,5 Dřevěný záklop (palubky) Min. 18 Krokve VARIANTY ENERGETICKÉHO STANDARDU SKLADBY A TEPELNĚ-TECHNICKÉ VARIANTY 100 0, aktivní + 0,95 (18,90) ,16 x 0 + aktivní + 0,960 (19,9) + x 2x120 0,11 * 0 + aktivní + 0,972 (19,95) + * x... Vyhovuje doporučené hodnotě ČSN : 2007 *... Vyhovuje hodnotě pro nízkoenergetický standard POŽÁRNÍ ODOLNOST REI 15 Platí pro případ požáru v interiéru stavby. - parotěsnicí vrstvu lze na záklopu z OSB desek nebo palubek s perem a drážkou vytvořit i ze samolepícího asfaltového pásu GLASTEK 30 STICKER (bez podkladního pásu) 10

12 S5b TEPELNÁ IZOLACE Z PIR DESEK ULOŽENÁ NAD KROKVEMI (bez podhledu) POJISTNÁ HYDROIZOLACE Z ASFALTOVÉHO PÁSU vrstvy Vodotěsné podstřeší: Pojistná hydro ze samolepícího SBS modifikovaného asfaltového pásu 3 Tepelná DEKPIR TOP x120 Parotěsnicí vrstva z SBS modifikovaného asfaltového pásu Separační pás typu V13, R13 (např. DEK R 13) 1,5 Dřevěný záklop (palubky) Min. 18 Krokve VARIANTY ENERGETICKÉHO STANDARDU SKLADBY A TEPELNĚ-TECHNICKÉ POSOUZENÍ 100 0,23 + 0, aktivní + 0,95 (18,90) ,16 x 0, aktivní + 0,960 (19,9) + x 2x120 0,11 * 0, aktivní + 0,973 (19,97) + * x... Vyhovuje doporučené hodnotě ČSN : 2007 *... Vyhovuje hodnotě pro nízkoenergetický standard POŽÁRNÍ ODOLNOST REI 15 Platí pro případ požáru v interiéru stavby. - tato skladba střechy s pojistnou hydroizolací tvořenou svařitelným asfaltovým pásem je vhodná pro střechy se složitým tvarem a velkým množstvím detailů krytiny a prostupů, kterými bude pronikat velké množství vody pod krytinu, a to i v případech, kdy je dodržen bezpečný sklon střechy nebo sklon vyžadující těsné podstřeší - parotěsnicí vrstvu lze na záklopu z OSB desek s perem a drážkou vytvořit i ze samolepícího asfaltového pásu GLASTEK 30 STICKER (bez podkladního pásu) 11

13 S6a TEPELNÁ IZOLACE Z PIR DESEK ULOŽENÁ NAD KROKVEMI (s podhledem), POJISTNÁ HYDROIZOLACE TONDACH TUNING vrstvy Pojistná hydro podle sklonu krytiny dle standardů TONDACH - je-li dodržen bezpečný sklon: TONDACH TUNING FOL N - vyžadující těsné podstřeší: TONDACH TUNING FOL S, K - vyžadující vodotěsné podstřeší: DELTA FOXX nebo asfaltový SBS modifikovaný pás (viz skladba S6b) Tepelná DEKPIR TOP x120 Parotěsnicí vrstva z SBS modifikovaného asfaltového pásu GLASTEK 0 SPECIAL MINERAL Separační pás typu V13, R13 (např. DEK R 13) 1,5 Deska OSB, třída Krokve + nosný rošt podhledu / vzduchová vrstva 205 Sádrokartonová deska 12,5 VARIANTY ENERGETICKÉHO STANDARDU SKLADBY A TEPELNĚ-TECHNICKÉ VARIANTY 100 0, aktivní + 0,96 (18,97) ,16 x 0 + aktivní + 0,961 (19,53) + x 2x120 0,11 * 0 + aktivní + 0,973 (19,97) + * x... Vyhovuje doporučené hodnotě ČSN : 2007 *... Vyhovuje hodnotě pro nízkoenergetický standard POŽÁRNÍ ODOLNOST REI 30 Platí pro případ požáru z interiéru stavby. - parotěsnicí vrstvu lze na záklopu z OSB desek s perem a drážkou vytvořit i ze samolepícího asfaltového pásu GLASTEK 30 STICKER (bez podkladního pásu) 12

14 S6b TEPELNÁ IZOLACE Z DESEK PIR ULOŽENÁ NAD KROKVEMI (s podhledem), POJISTNÁ HYDROIZOLACE Z ASFALTOVĚHO PÁSU vrstvy Vodotěsné podstřeší: Pojistná hydro ze samolepícího SBS modifikovaného asfaltového pásu 3 Tepelná DEKPIR TOP x120 Parotěsnící vrstva z SBS modifikovaného asfaltového pásu GLASTEK 0 SPECIAL MINERAL Separační pás typu R13, V13 (např. DEK R 13) 1,5 Deska OSB, třída Krokve+nosný rošt podhledu / vzduchová vrstva 205 Sádrokartonová deska 12,5 VARIANTY ENERGETICKÉHO STANDARDU SKLADBY A TEPELNĚ-TECHNICKÉ POSOUZENÍ 100 0,22 + 0, aktivní + 0,97 (18,97) ,16 x 0, aktivní + 0,961 (19,53) + x 2x120 0,11 * 0, aktivní + 0,973 (19,97) + * x... Vyhovuje doporučené hodnotě ČSN : 2007 *... Vyhovuje hodnotě pro nízkoenergetický standard POŽÁRNÍ ODOLNOST REI 30 Platí pro případ požáru z interiéru. - tato skladba střechy s pojistnou hydroizolací tvořenou svařitelným asfaltovým pásem je vhodná pro střechy se složitým tvarem a velkým množstvím detailů krytiny a prostupů, kterými bude pronikat velké množství vody pod krytinu, a to i v případech, kdy je dodržen bezpečný sklon střechy nebo sklon vyžadující těsné podstřeší - parotěsnicí vrstvu lze na záklopu z OSB desek s perem a drážkou vytvořit i ze samolepícího asfaltového pásu GLASTEK 30 STICKER (bez podkladního pásu) 13

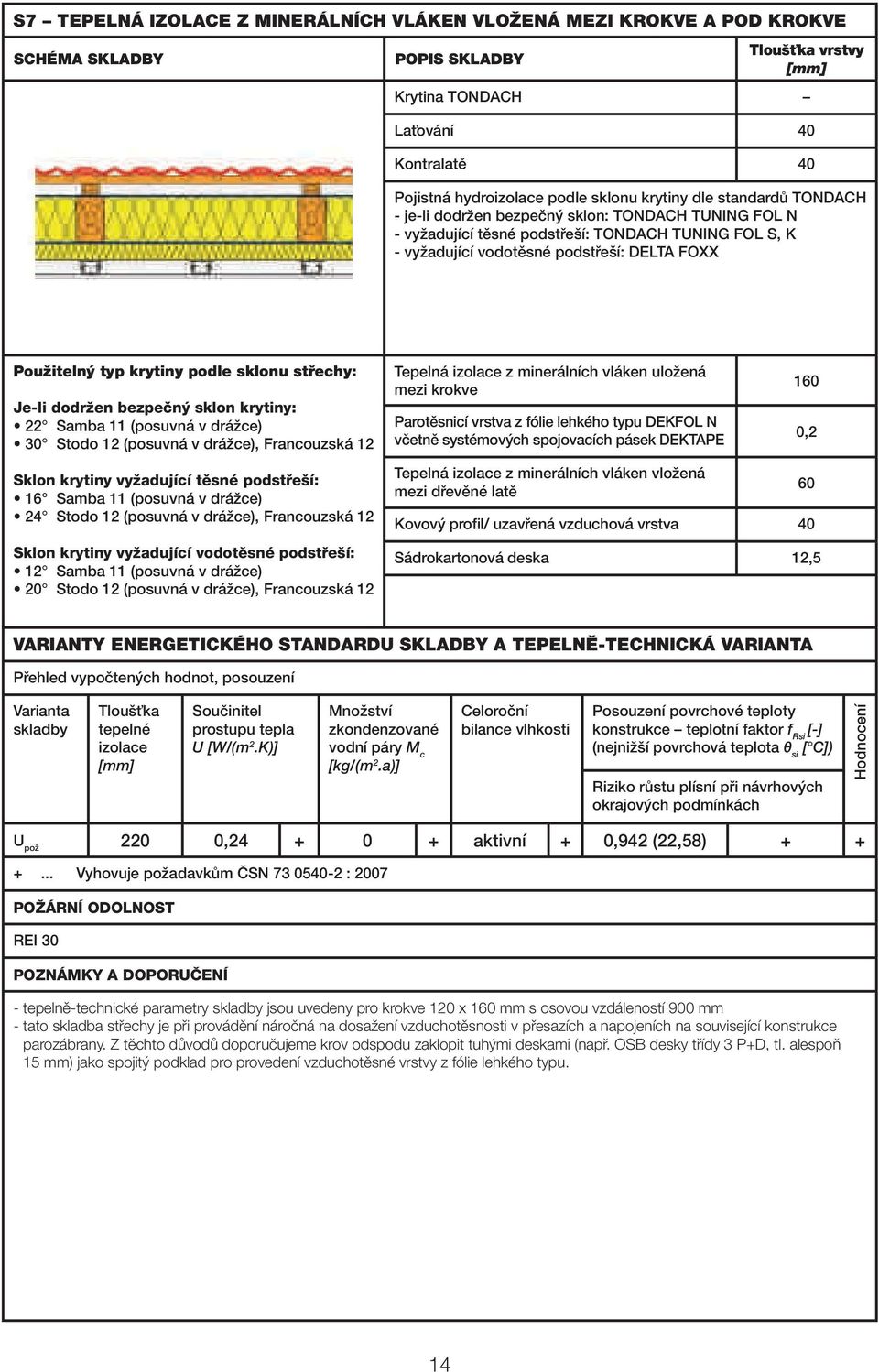

15 S7 TEPELNÁ IZOLACE Z MINERÁLNÍCH VLÁKEN VLOŽENÁ MEZI KROKVE A POD KROKVE vrstvy Pojistná hydro podle sklonu krytiny dle standardů TONDACH - je-li dodržen bezpečný sklon: TONDACH TUNING FOL N - vyžadující těsné podstřeší: TONDACH TUNING FOL S, K - vyžadující vodotěsné podstřeší: DELTA FOXX Tepelná z minerálních vláken uložená mezi krokve Parotěsnicí vrstva z fólie lehkého typu DEKFOL N včetně systémových spojovacích pásek DEKTAPE Tepelná z minerálních vláken vložená mezi dřevěné latě 160 Kovový profil/ uzavřená vzduchová vrstva 0 Sádrokartonová deska 12,5 0,2 60 VARIANTY ENERGETICKÉHO STANDARDU SKLADBY A TEPELNĚ-TECHNICKÁ VARIANTA 220 0, aktivní + 0,92 (22,58) + + POŽÁRNÍ ODOLNOST REI 30 - tepelně-technické parametry jsou uvedeny pro krokve 120 x 160 mm s osovou vzdáleností 900 mm - tato skladba střechy je při provádění náročná na dosažení vzduchotěsnosti v přesazích a napojeních na související konstrukce parozábrany. Z těchto důvodů doporučujeme krov odspodu zaklopit tuhými deskami (např. OSB desky třídy 3 P+D, tl. alespoň 15 mm) jako spojitý podklad pro provedení vzduchotěsné vrstvy z fólie lehkého typu. 1

16 S8 TEPELNÁ IZOLACE Z MINERÁLNÍCH VLÁKEN ULOŽENÁ MEZI KLEŠTINY A POD KLEŠTINY vrstvy Pojistná hydro podle sklonu krytiny dle standardů TONDACH - je-li dodržen bezpečný sklon: TONDACH TUNING FOL N - vyžadující těsné podstřeší: TONDACH TUNING FOL S, K - vyžadující vodotěsné podstřeší: DELTA FOXX nebo asfaltový SBS modifikovaný pás Poznámka: při požadavku na těsné a vodotěsné podstřeší se musí pojistné hydro pokládat na bednění nebo tuhou tepelnou izolaci Krokev Větraná vzduchová vrstva Dřevěné bednění nebo OSB deska P+D třídy 3 18 Tepelná z minerálních vláken uložená mezi kleštiny nesmí namáhat parotěsnicí vrstvu nebo je nutné použít těsnění (viz výše) 160 Parotěsnicí vrstva z fólie lehkého typu DEKFOL N** 0,2 Tepelná z minerálních vláken vložená mezi dřevěné latě 0 Kovový profi l / uzavřená vzduchová vrstva 0 Sádrokartonová deska 12,5 VARIANTA ENERGETICKÉHO STANDARDU A TEPELNĚ TECHNICKÉ POSOUZENÍ 200 0,27 + 0, aktivní + 0,93 (18,51) + + POŽÁRNÍ ODOLNOST REI 15 Platí pro případ požáru z interiéru stavby tepelně-technické parametry jsou uvedeny pro kleštiny 120 x 60 mm z obou stran krokví s osovou vzdáleností 900 mm * doporučujeme půdní prostor provětrávat např. zřízení otvorů ve štítových stěnách ** tato skladba střechy je při provádění náročná na dosažení vzduchotěsnosti v přesazích parotěsnicí vrstvy a napojeních na související konstrukce. Z těchto důvodů důrazně doporučujeme krov odspodu zaklopit tuhými deskami (např. OSB desky třídy 3 P+D, tl. alespoň 15 mm) jako spojitý podklad pro provedení vzduchotěsné vrstvy z fólie lehkého typu a podklad pro tepelnou izolaci. půdní prostor doporučujeme větrat otvory ve štítových stěnách kleštiny s hmotnostní vlhkostí do 20 % k fólii DEK FOL a použití systémové těsnicí pásky DEKTAPE 15

17 Název publikace: Pálené střešní tašky TONDACH SAMBA 11 POSUVNÁ, FRANCOUZSKÁ 12 a STODO 12 POSUVNÁ ve skladbách šikmých střech Autoři: ATELIER DEK technické středisko společnosti DEK a.s. Ing. Jiří Tokar Ing. Luboš Káně Ing. Luboš Halfar Ing. Libor Zdeněk Ing. Jindřich Mikuška Ing. Leoš Martiš Ing. Viktor Zwiener TONDACH Česká republika s.r.o. Ing. Kamil Jeřábek Rudolf Prus Počet stran: 20 Formát: A5 Datum vydání: únor 2009 Vydal: ATELIER DEK, DEK a. s. pro společnost TONDACH Česká republika s.r.o. Smyslem údajů obsažených v této publikaci je poskytnout informace odpovídající současným technickým znalostem. Je třeba respektovat ochranná práva výrobců. Z dokumentu nelze odvozovat právní závaznost.
