1 Produktový katalog 017

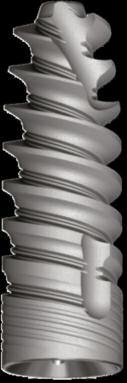

2 NOVINKA! Alpha-Bio Tec. představuje další senzaci v oblasti implantologie Klíčové vlastnosti systému NeO: úzké implantáty Ø3., Ø3.5 (CHC platforma) implantáty Ø3.75, Ø4. a Ø5.0 se standardní IH platformou (s vnitřním šestihranem) NeO systém je plně kompatibilní se současnou nabídkou protetických prvků pro platformu IH i CHC a prvky CAD/CAM nové balení implantátu bez podavače zdokonalené zavaděče s fixací Klinické indikace NeO NeO lze použít ve většině klinických postupů, zejména ve složitých indikacích, např.: extrémní kostní defekty Full arch (celé čelisti) nebo částečné okamžité implantace a i s okamžitým zatížením implantace se současnou řízenou kostní regenerací nebo split technikou extrémně úzké alveolární hřebeny (<4 mm) uzavřený a otevřený sinus lift Povrchová technologie implantátu NeO charakterizuje povrch SLActive. Povrch implantátu NeO - NanoTec je hybridní typ povrchu implantátu, kterého je dosaženo prostřednictvím složitého procesu, kde dochází mimo jiné k pískování velkyḿi částicemi (porozita 0-40 mikronů), a dvojitému tepelnému leptání pro vytvoření mikro & nano porozity (velikosti 1-5 mikronů). Tento jedinečny proces vytváří diferenciaci povrchu, zvyšuje tří dimenzionální (3D) plochu a tím umožňuje intenzivnější absorbci krve a plazmatickyćh proteinů přímo do mikropórů ihned po zavedení implantátu. Technologii tohoto jedinečného způsobu povrchové úpravy implantátů aplikuje Alpha-Bio Tec. přímo ve vyŕobním závodě. Tím je zajištěna přesnost aplikace a dokonalá úprava celého povrchu implantátu. Přednosti povrchu implantátu NanoTec : zvy šení časného BIC (kontaktu implantátu s kostí) vysoký a dlouhodobý BIC urychlení a zkvalitnění procesu osseointegrace zvy šení sekundární stability zkrácení léčby vysoká úspěšnost Nový obal implantátu Obal implantátu Představujeme vám moderní a uživatelsky přívětivý obal implantátu, který byl navržen s ohledem na lepší ergonomii a vaše maximální pohodlí.

3 Objednací informace K NeO implantátům budete potřebovat zavaděče s fixací pro snadné vyzvednutí implantátu z obalu. Conical Hex Connec on (CHC) Rozměry Průměr Délka Ref. No. A B C D H Ø 3. 8 mm 1108 Ø 3. Ø.9 Ø 1.5 Ø.5 Ø.1 10 mm 1100 Ø 3. Ø.9 Ø 1.5 Ø.5 Ø mm 1101 Ø 3. Ø.9 Ø 1.5 Ø.5 Ø.1 13 mm 1103 Ø 3. Ø.9 Ø 1.5 Ø.5 Ø.1 16 mm 1106 Ø 3. Ø.9 Ø 1.5 Ø.5 Ø.1 Ø mm 118 Ø 3.5 Ø.9 Ø 1.5 Ø.5 Ø.1 10 mm 110 Ø 3.5 Ø.9 Ø 1.5 Ø.5 Ø mm 111 Ø 3.5 Ø.9 Ø 1.5 Ø.5 Ø.1 13 mm 113 Ø 3.5 Ø.9 Ø 1.5 Ø.5 Ø.1 16 mm 116 Ø 3.5 Ø.9 Ø 1.5 Ø.5 Ø.1 Internal Hex Connec on (IH) Rozměry Průměr Délka Ref. No. A B C D H Ø mm 1168 Ø 3.75 Ø 3.1 Ø 1.8 Ø 3.5 Ø.5 10 mm 1160 Ø 3.75 Ø.9 Ø 1.5 Ø 3.5 Ø mm 1161 Ø 3.75 Ø.9 Ø 1.5 Ø 3.5 Ø.5 13 mm 1163 Ø 3.75 Ø.9 Ø 1.5 Ø 3.5 Ø.5 16 mm 1166 Ø 3.75 Ø.9 Ø 1.5 Ø 3.5 Ø.5 Ø 4. 8 mm 1178 Ø 4. Ø 3.55 Ø 1.8 Ø 3.5 Ø.5 10 mm 1170 Ø 4. Ø 3.3 Ø 1.8 Ø 3.5 Ø mm 1171 Ø 4. Ø 3.3 Ø 1.8 Ø 3.5 Ø.5 13 mm 1173 Ø 4. Ø 3.3 Ø 1.8 Ø 3.5 Ø.5 16 mm 1176 Ø 4. Ø 3.3 Ø 1.8 Ø 3.5 Ø.5 Ø mm 1188 Ø 5.0 Ø 4.4 Ø.6 Ø 3.5 Ø.5 10 mm 1180 Ø 5.0 Ø 4.1 Ø.3 Ø 3.5 Ø mm 1181 Ø 5.0 Ø 4.1 Ø.3 Ø 3.5 Ø.5 13 mm 1183 Ø 5.0 Ø 4.1 Ø.3 Ø 3.5 Ø.5 Všechny komponenty NeO systému jsou schváleny k prodeji v České republice (SUKL) a v zemích EU. 3

4 Nové zavaděče s fixací Nové zdokonalené zavaděče s fixací pro maximální jistotu při zavádění v kombinaci s moderním designem. Zavaděče jsou k dispozici pro obě platformy Alfa Bio Tec - standardní IH i úzkou CHC. Zavaděče jsou rozlišeny barevně: modrá = IH, zlatá = CHC. Nově navržená fixace umožňuje přímé a bezpečné vyzvednutí implantátu z obalu a přenesení do operačního pole. Zavaděče jsou k dispozici ve třech různých podobách a v různých délkách. Conical Hex Connection (CHC) Grip Drivers Internal Hex Connection (IH) Grip Drivers Hexagon na ose zavaděče odpovídá hexagonu v implantátu Značení hloubky gingivy Zářezy pro označení úrovně implantátu Odolná xace implantátu Centrovací pin pro snadné zavedení Objednací čísla naleznete v katalogu Protetické prvky NeO systém je plně kompatibilní se současnou nabídkou protetických prvků pro platformu IH i CHC a prvky CAD/CAM. 4

5 Protokoly vrtání Dva způsoby vrtání - jeden výsledek NeO může být zaváděn pomocí schodových nebo přímých vrtáků, oba protokoly povedou ke stejnému tvaru osteotomie. Schodové vrtáky mohou být nahrazeny přímými vrtáky, pouze je třeba vrtat o 3 mm méně do hloubky. PROTOKOL SCHODOVÉ VRTÁKY PROTOKOL PŘÍMÉ VRTÁKY Ø Implantát Ø 3. Ø 3.5 Ø 3.75 Ø 4. Ø 5.0 Měkká kost Typ IV /.4 /3. 3./3.65 Střední kost Typ II a III Cortical vrtejte pouze skrz kortikální kost větším průměrem vrtáku Ø Implantát Ø 3. Ø 3.5 Ø 3.75 Ø 4. Ø 5.0 Měkká kost Typ IV /.4 / /3.65 /3.0 /3. 3./ / /4.1 Střední kost Typ II a III /3.0 / / /4.1 Tvrdá kost Typ I /3.0 /3. /3. 3./3.65 Cortical 3./ /4.1 Cortical 3./ / / /4.8 Cortical Tvrdá kost Typ I /3.0 /3. / Cortical 3. 3./ Cortical / /4.8 Cortical Cortical vrtejte pouze skrz kortikální kost. Schodové vrtáky mohou být nahrazeny přímými vrtáky, pouze je třeba vrtat o 3 mm méně do hloubky Schodový vrták 16 mm 13 mm 11.5 mm 10 mm 8 mm 6 mm 0 mm Přímý vrták 16 mm 13 mm 11.5 mm 10 mm 8 mm 6 mm 0 mm 5

6 IMPLANTÁTY S VNITŘNÍM ŠESTIHRANEM Implantáty Alpha Bio Tec. s vnitřním šestihranem jsou navrženy a vyvinuty s důrazem na snadné a komfortní použití, poskytují jednoduché a předvídatelné řešení pro všechny chirurgické případy. SPI ORIGINÁLNÍ SPIRÁLNÍ IMPLANTÁT SPI je vlajkovou lodí mezi implantáty Alpha- Bio Tec. Má výjimečné samovrtací schopnosti a unikátní design těla, díky kterému umožňuje měnit směr zavádění a získat velmi vysokou primární stabilitu i v komplikovaných klinických případech. Kuželovitý tvar těla Dvojitý závit x,4 mm Snadné zavádění Ideální pro okamžitou implantaci a zátěž Ideální pro měkké kosti Ø 3.3 mm Ø 3.75 mm Ø 4. mm Ø 5 mm Ø 6 mm 8 mm mm ,5 mm mm mm DFI DUAL FIT IMPLANTÁT DFI byl vyvinut jako spolehlivý implantát vhodný pro všechny klinické postupy. Dosahuje vysoké primární stability a je velmi stabilní a kontrolovatelný během zavádění. Progresivní kuželovitý tvar těla Dvojitý závit x 1, mm Snadné zavádění Větší kontrola během zavádění Vhodný pro všechny postupy Ø 3.3 mm Ø 3.75 mm Ø 4. mm Ø 5 mm 8 mm mm ,5 mm mm

7 IMPLANTÁTY S VNITŘNÍM ŠESTIHRANEM Implantáty Alpha Bio Tec. s vnitřním šestihranem jsou navrženy a vyvinuty s důrazem na snadné a komfortní použití, poskytují jednoduché a předvídatelné řešení pro všechny chirurgické případy. I.C.E IMPLANTÁT KLASICKÉ ESTETIKY I.C.E. je implantát, který nabízí perfektní estetické i klinické výsledky u všech typů kostí, u nejjednodušších i nejkomplikovanějších případů. Představuje dokonalou rovnováhu mezi primární stabilitou a ohleduplností ke kosti, což z něj činí implantát vhodný k okamžité implantaci a zátěži. Dosahuje velmi vysoké primární stability díky výborné kondenzaci kosti Hladký a řízený průnik do kosti Redukovaný tlak na kost Dlouhotrvající estetický vzhled Umožňuje daleko menší osteotomii v kostech typu III a IV Ideální pro okamžitou implantaci a zátěž Ø 3.7N mm Ø 3.75 mm Ø 4. mm Ø 4.65 mm Ø 5.3 mm 6 mm mm mm ,5 mm mm mm ATID STANDARDNÍ IMPLANTÁT ATID je standardní cylindrický implantát s unikátním tělem a jádrem, který minimalizuje tlak na tvrdé kosti a proto je nejvhodnější k použití pro kosti typu I a II. Cylindrické tělo Dvojitý závit x 1, mm Dostupný v délce 6 mm pro případy s omezenou nabídkou kosti Ø 3.3 mm Ø 3.75 mm Ø 4. mm Ø 5 mm Ø 6 mm 6 mm mm mm ,5 mm mm

8 NARROW IMPLANTÁTY s vnitřním šestihranem kónické Ø 3. mm Řešení implantace v úzkých alveolech NICE má moderní design tenkého implantátu. Zúžené tělo a apikální část, variabilní závity a hluboké kónické spojení (CHC) předurčují tento moderní implantát k řešení klinických situací nejen v úzkých alveolech, ale rovněž s omezeným prostorem mezi zuby. Společně s vysoce kvalitními protetickými prvky platformy CHC, implantát NICE vždy zajistí dlouhodobě estetický výsledek. Klinické indikace: Frontální zuby v horní čelisti (15-5) Okamžitá implantace a okamžité zatížení Náhrada jednotlivého zubu Jednotlivé implantace v oblasti (33-43) Full arch rekonstrukce okamžitá zátěž v kombinaci s implantáty se standardním průměrem Ø 3. mm 8 mm 10 mm 11,5 mm 13 mm 16 mm NICE zavaděče implantátu Zavaděč krátky Zavaděč standard Zavaděč dlouhý Zavaděč do kolénka krátký Zavaděč do kolénka dlouhý 3 mm 15 mm 0 mm 16 mm 8 mm.1 mm.1 mm.1 mm.1 mm.1 mm Kód ITD.1S-CHC ITD.1-CHC ITD.1L-CHC IT.1S M-CHC IT.1L M-CHC Obj. č Nástroje Šestihranná hlava 6,35 mm nebo čtyřhran 4mm Pro použití s motorem v kolénku 8

9 NARROW IMPLANTÁTY s vnitřním šestihranem kónické Tabulka protetických prvků pro NICE implantáty Vhojovací abutmenty o skovací Transfery Abutmenty Šrouby/Nylonové ma ce Uzavřené transfery Rovný abutment ETLASP1-CHC (7350) ETLASP-CHC (7351) ETLASP3-CHC (735) ETLASP4-CHC (7353) CST-CHC Ref. No HLTS-CHC (7333) Otevřené transfery Uzký abutment ETLAS3.-CHC (7356) Cementované práce Ø 3.4 mm HSD3.4--CHC (7311) HSD3.4-3-CHC (731) HSD3.4-5-CHC (7313) HSD3.4-7-CHC (7314) Ø 3.8 mm HSD3.8--CHC (7315) HSD3.8-3-CHC (7316) HSD3.8-5-CHC (7317) HSD3.8-7-CHC (7318) Estetický standard abutment ETLAS3.6-CHC (7357) Standardní abutment ETLAS4.O-CHC (7358) Šroubek STLA-CHC (7345) Uvolňovací šroubek RS-CHC (7400) Ø 4. mm HSD4.--CHC (7319) HSD4.-3-CHC (730) HSD4.-5-CHC (731) HSD4.-7-CHC (73) HLTO-CHC (7335) Laboratorní analog 15 Angulované abutmenty 15 ETLA15-CHC (7360) ETLA15-CHC (7361) IA-CHC (7338) 5 Angulované abutmeny 5 ETLA5-CHC (736) Titanový kulový abutment Pro zhotovení snímacích náhrad viz. Cementové práce TB1-CHC (7403) TB-CHC (7404) TB3-CHC (7405) TB4-CHC (7406) TB5-CHC (7407) H (640) NCT (651) NC (650) NCA (653) 9

10 TAbULKA PROTETICKýCH PRVKů Vhojovací abutmenty O skovací transfery Provizorní abutmenty Abutmenty Úzká platforma Vhodné pro Ø3.3, Ø3.75, Ø4., Ø5 a Ø6 implantáty HSS3 (11) HSS4 (114) HSS5 (113) Uzavřenétransfery HLT HLTS HLTLS (5060) (5170) (506) PEEK rovné TPA1 (5416) TPA (5417) TPA3 (5418) TLA (5030) TLAL (5140) Normální TLASP1 (5366) TLASP (5367) TLASP3 (5368) TLASP4 (5369) TLAS (5150) Cementované práce Normální platforma Vhodné pro Ø3.3, Ø3.75, Ø4., Ø5 a Ø6 implantáty HS (116) HS5.5-3 (16) HS3 (109) HS5.5-5 (17) HS4 (117) HS6-3 (18) HS5 (110) HS6-5 (19) HS6 (118) HS7-3 (130) HS7 (119) HS5-3 (14) HS5-5 (15) HTLASP (5364) Otevřené transfery Precise impression snap on to be used only on top of TLASP1-4 and ETLASP 1-4 abutments HLTO HLTOS LGP SHLT (5061) (5171) (5070) (517) PEEK 15 TPA1-15(5419) TPA-15 (540) TPA3-15 (541) PEEK 5 TPA1-5(54) TPA-5 (543) TLAC-AR (500) Anti-rotační TLASSP (5403) Estetické ETLASP1 (535) ETLA (5031) ETLASP (5353) ETLAS (5155) ETLASP3 (5354) ETLASP4 (5355) EOAPSS (5406) EOAPS (5407) TLAO (518) TLAO4 (536) Anatomické TLAWP (5401) TLAWPL (540) TLAW (5340) Krycí šroub pro všechny průměry CST(111) IA (5080) IA5 (580) 1 Analogy TLAC-R (50) Rotační ZHBZ (6054) Zirkon HBZ (6043) HBZ-R(6044) TCT System do 30 HCT6-N (537) HCTB-N (541) HCT4-N (536) Otevřenétransfery SFL-N (601) Analog AUC-BTT-N (51) TST-N (531) Uzavřenétransfery S-N (535) Analog BTT-N (511) TTA-N (516) TCT0.5-N (51) TCT1.5-N (5) TCT.5-N (53) TCT3.5-N (55) TCT4.5-N (553) TCT5.5-N (554) TSA System do 45 Open TrayTransfers ClosedTrayTransfers SFL-N (601) TOS-N (533) S-N (535) Šroubované práce Podle zvoleného Unicoveru Alpha Universe Podle zvoleného Unicoveru Podle zvoleného Unicoveru Podle zvoleného Unicoveru Přímý estetický šroubovaný abutment viz. Cementové práce viz. Cementové práce HBC 0.5 (6040) HBC 1.5 (6041) HBC.5 (604) Odlévání PLA (5040) PLAS (5050) PLA 15 (5093) PLA-R (5041) Rotační Kulové attachmenty Náhrady viz. Cementové práce viz. Cementové práce AlphaLoc attachmenty TB 0.5 (660) TB (610) TB 3 (680) TB 4 (60) TB 5 (670) TB 6 (690) 0.5 mm (4859) 1 mm (4860) mm (4861) 3 mm (486) 4 mm (4805) 5 mm (4806) 6 mm (4807) 7 mm (4866) Notes: 1 Výrobky nelze používat s implantáty I.C.E.. 10

11 TAbULKA PROTETICKýCH PRVKů Angulované abutmenty Šrouby AlphaUniverse UniCovers Nylonové ma ce Classical TLA 15 (5090) TLAL 15 (509) TLA 15 B (5091) TLA 15 BB (5098) TLA 35 (5136) STLASH (517) Jen pro TLA 35 TLA 5 (5130) TLAL 5 (5134) STLAS (51) Estetické ETLAL 15 (5094) ETLA 5 (5131) STLAT (511) laboratorní TLAS (5307) Anatomické 15 EAAS 15 (5410) EAA 15 (5411) EAAH 15 (541) 5 EAAS 5 (5413) EAA 5 (5414) EAAH 5 (5415) RS (5110) Vyhledávací šroub Zircon ZHBZ 15 (6058) ZHBZ 5 (6057) Volitelné PHBZ (6080) SHBZ (6053) Pro zirkonové abutmenty TCT System do 30 Odlitky SF-N (609) PST-N (518) PST-N-AR (517 Anti-Rotational) SFT-N (6093) AUC-TCT-N (501) TSA Sytem do 45 SF-N (609) SFT-N (6093) Alpha Universe mm (5308) 17.5mm (5309) mm (531) 30.5mm (5313) UniScrew pro lékaře (5314) Univerzální šroub pro laboratoře (5315) Přímý estetický šroubovaný abutment Odlévání PST-AR (6070) Anti-rotační LS 0.5 (6050) LS 1.5 (6051) LS.5 (605) Odlévaní TLABCC (6405) TLABCC-R (6406) Kulové attachmenty Kulový 1mm (5305) H (640) NC (650) TBAA (6304) TBAA3 (6306) TBAB (6305) TBAB3 (6307) Kulový mm (5306) NCT (651) NCA (653) Alphaloc (4880)

12 PŘEHLED VRTÁKů Potahované přímé vrtáky Ø Ø.4 Ø Ø 3.0 Ø 3. Ø 3.65 Ø 4.1 Ø 4.5 Ø 4.8 Ø 5. Ø 5.8 Code BD BD.4 BD BD3.0 BD3. BD3.65 BD4.1 BD4.5 BD4.8 BD5. BD5.8 Obj. č Barevné kódování Potahované schodové vrtáky Ø/.4 Ø Ø /3.0 Ø /3. Ø 3./3.65 Ø 3.65/4.1 Ø 4.1/4.5 Ø 4.5/4.8 Ø 4.8/5. Code BSD-.4 BSD.4- BSD-3.0 BSD-3. BSD BSD BSD BSD BSD Obj. č Barevné kódování 1

13 PŘEHLED VRTÁKů Stopery vrtáků Stopery vrtáků jsou kompatibilní pouze s potahovanými vrtáky Alpha bio Tec. Průměr vrtáku Hloubka vrtání Group A: Ø - Ø.4 Group B: Ø - Ø 3.0 L6 L8 L10 L11.5 L13 L6 L8 L10 L11.5 L13 Code DS-A-L6 DS-A-L8 DS-A-L10 DS-A-L11.5 DS-A-L13 DS-B-L6 DS-B-L8 DS-B-L10 DS-B-L11.5 DS-B-L13 Obj. č Průměr vrtáku Hloubka vrtání Group C: Ø 3. - Ø 3.65 Group D: Ø Ø 4.5 L6 L8 L10 L11.5 L13 L6 L8 L10 L11.5 L13 Code DS-C-L6 DS-C-L8 DS-C-L10 DS-C-L11.5 DS-C-L13 DS-D-L6 DS-D-L8 DS-D-L10 DS-D-L11.5 DS-D-L13 Obj. č Sada stoperů Kompaktní, ergonomická a esteticky navržená sada stoperů. Stopery umožňují lépe kontrolovat hloubku preparace implantační štoly, usnadňují proces zavádění implantátu a tím zkracují operační čas. Logické uspořádání, všechny komponenty jsou jasně viditelné a dobře dostupné Laserové označení na stoperech i v boxu ke snadné identifikaci a umístění Tenký design stoperu umožňujě použití i v těsných prostorech Snadné čištění a autoklávování Zářezy pro snadné sejmutí stoperu Materiál: - Box: Radel - Kryt: PPHT - Rozměry boxu: 13 cm x 9.5 cm x 3 cm Obj. č. 461 Sada obsahuje 0 stoperů 13

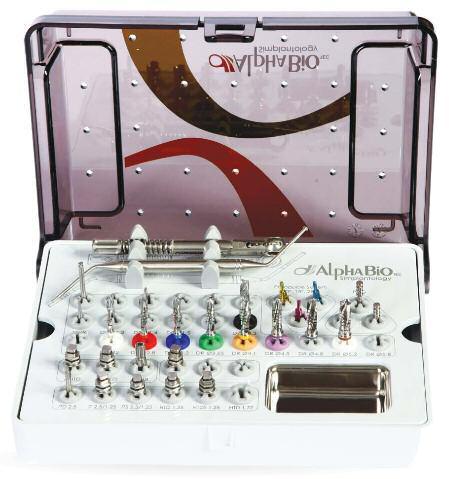

14 CHIRURGICKÁ KAZETA Jedna sada pro všechny systémy Chirurgická sada Alpha Bio Tec vhodná pro všechny typy implantátů. Základní sada obsahuje pozice pro vrtáky, zavaděče, ráčnu nebo torzní ráčnu a volné pozice pro další libovolné nástroje. Ráčna IDG hloubková sonda Paraquide systém Paralelizační / hloubkové piny Vrtáky Zavaděče implantátu ruční a do kolénka STANDARD KIT BOX Box rozměry: 19 cm x 14 cm x 6 cm Materiál - BOX: PPSU - Držáky nástrojů: Autoklávovatelný kvalitní lékařský silikon - Tělo: Nerezová ocel MINI KIT BOX Box rozměry: 8.5 cm x 10 cm x 5 cm Materiál - BOX: PPSU - Tělo: Nerezová ocel 14

15 AUGMENTAčNÍ MATERIÁL bioaktivní kost Moderní xenograft založený na bovinní kosti. Tento materiál byl speciálně vyvinut pro techniky řízené regenerace kosti v rekonstrukční chirurgii. Jedná se o kombinaci bovinní kostní matrix, bioaktivních resorbovatelných polymerů a živin. Toto složení podporuje vrůstání kostních buněk pacienta do bioaktviní kosti, což má za následek novotvorbu kosti. Velikost granulí 0,5 1 mm Hmotnost 0,5 g 0,5 g 1 g g Obj. č Code bab S0.5 bab S0.5 bab S1.0 bab S Velikost granulí 1,0,0 mm Hmotnost 0,5 g 1 g g Obj. č Code bab L0.5 bab L1.0 bab L bioaktivní membrána T-Gen kolagenní membrána T-Gen kolagenní membrána je spolehlivá biologicky odbouratelná bariéra v široké škále indikací řízené kostní regenerace (gbr) a řízené tkáňové regenerace (gtr). Velikost 15 x 0 mm 0 x 30 mm 30 x 40 mm Obj. č. TG-1 TG- TG-3 Code TG-1 TG- TG-3 15

16 Doživotní ZÁRUKA Naše záruka - Vaše spokojenost Vysoce kvalitní výrobky Alpha-Bio Tec splňují přísné mezinárodní standardy. Tímto Vám poskytujeme doživotní záruku na náš široký sortiment implantátů. Pro více informací navštivte, prosím, naše internetové stránky: Výhradní zastoupení pro Českou republiku a Slovensko. NWD Česko s.r.o. Bratislavská Brno Tel.: ODBORNÝ PORADCE: Michal Šafus Mob.: m.safus@nwd.cz OBJEDNÁVKY: Petra Šiková Mob.: Tel.: p.sikova@nwd.cz
