1 Straumann CARES Visual 11 Aktualizace programu Co je nového v CARES Visual Verze software 11.0 Vydání Duben 2017 Straumann CARES Visual 11 Strana 1 z 19

2 Obsah Nové funkce a výrobky Nová plocha Dental Desktop Angulovaná řešení Jednoduchá změna typu Variobase ve skenování a modelacierror! Bookmark not defined. 1.4 Suprastruktury pro třmeny*... 7 NOVÉ VÝROBKY CARES Angulovaná řešení: Straumann VarioAbutment Nové gingivální výšky - Bone Level Straumann Variobase pro korunky CoCr CARES Abutment zerion GI zirkonoxid v barvě gingivy... Error! Bookmark not defined. 2.5 Keramický implantát PURE: RD Straumann PUREbase abutmenterror! Bookmark not defined. 3. Vylepšení programu CARES Visual Vizualizace skenu v průběhu skenování Vylepšené automatické přizpůsobení do okluze... Error! Bookmark not defined. Vylepšení nástroje Voskový nůž... Error! Bookmark not defined. Vylepšení uživatelského rozhraní... Error! Bookmark not defined Počítadlo rozpracovaných zakázek Individualizace 3D pozadí... Error! Bookmark not defined. 4. Nové výrobky CARES z frézovacího centra Straumann Rozšíření indiokací pro zerion ML and UTML Nové odstíny a možnosti materiálu N!CE Straumann CARES Visual 11 Strana 2 z 19

Nové funkce a výrobky 1.1 Nová plocha Dental Desktop Představujeme Vám novou úvodní plochu Dental Desktop. Nová plocha nabízí aktuální Novinky a Nabídky a můžete si ji upravit podle Vašich potřeb. 1.2 Angulovaná řešení Nově můžete vytvářet korunky na Variobase abutmentech s angulovaným kanálkem pro šroubek.

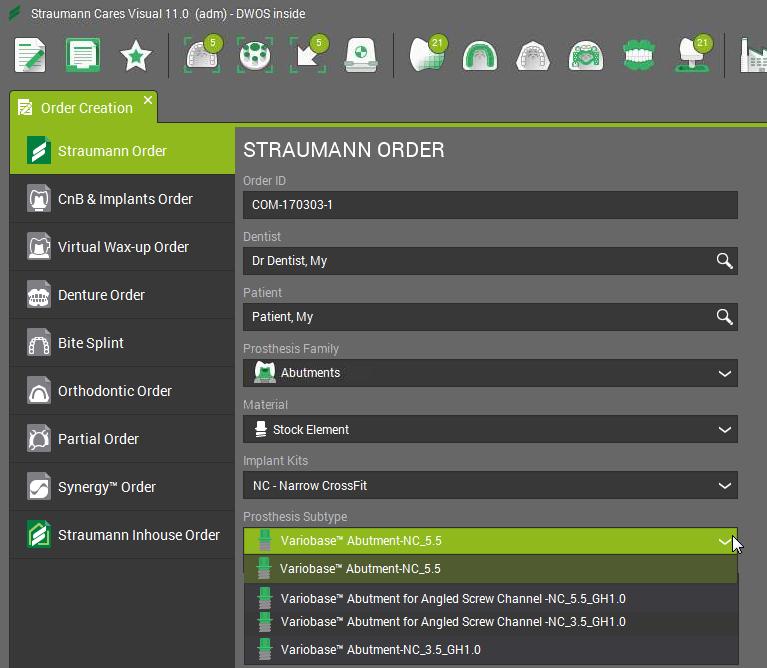

3 Nové funkce a výrobky 1.1 Nová plocha Dental Desktop Představujeme Vám novou úvodní plochu Dental Desktop. Nová plocha nabízí aktuální Novinky a Nabídky a můžete si ji upravit podle Vašich potřeb. 1.2 Angulovaná řešení Nově můžete vytvářet korunky na Variobase abutmentech s angulovaným kanálkem pro šroubek. Pomocí X-Stream zakázky si vyberete příslušný typ Variobase pro angulovaná řešení v rozbalovacím menu v Zadání zakázky: Straumann CARES Visual 11 Strana 3 z 19

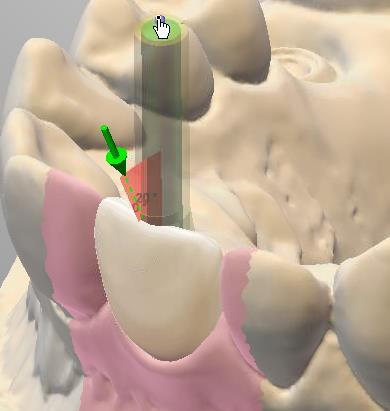

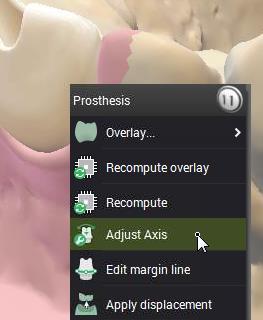

4 Po modelaci korunky nebo kapny můžete změnit sklon kanálku pro šroubek kliknutím na řádek Nastavit osu z Lokálního menu: Angulaci změníte pomocí úchopu na vrcholu válce zobrazujícího kanálek pro šroubek. UPOZORNĚNÍ: Maximální možná angulace závisí na typu materiálu a je zobrazena červenou barvou. Straumann CARES Visual 11 Strana 4 z 19

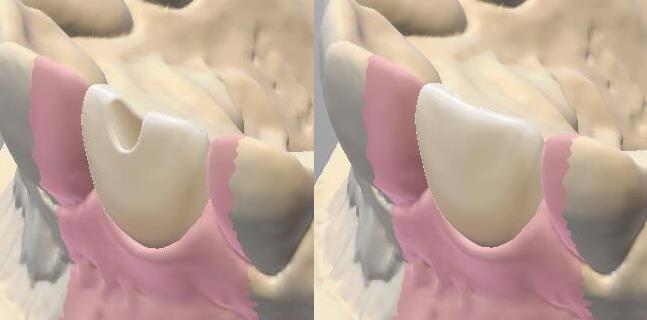

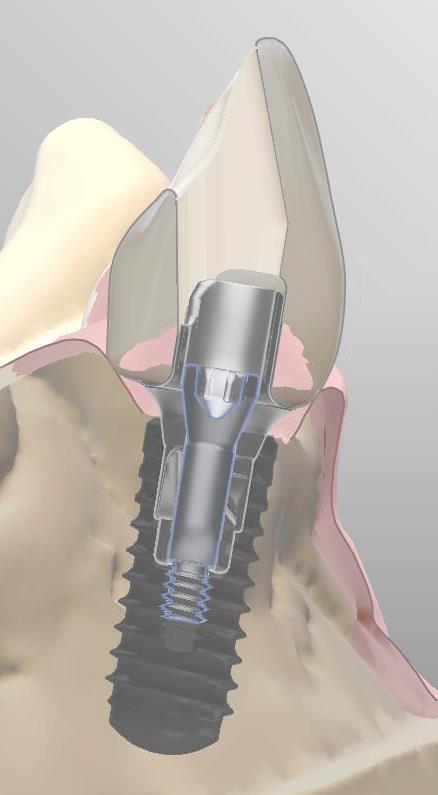

5 Změna z přímého na angulovaný kanálek pro šroubek. Řez angulovaných kanálkem pro šroubek. Straumann CARES Visual 11 Strana 5 z 19

změny typu Variobase ve Skenování a v Modelaci.

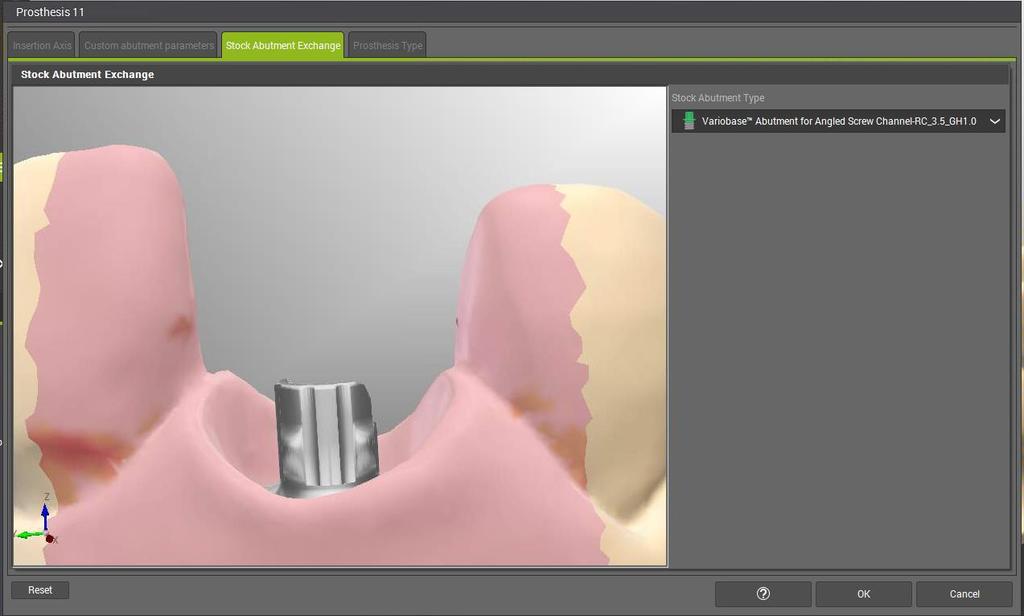

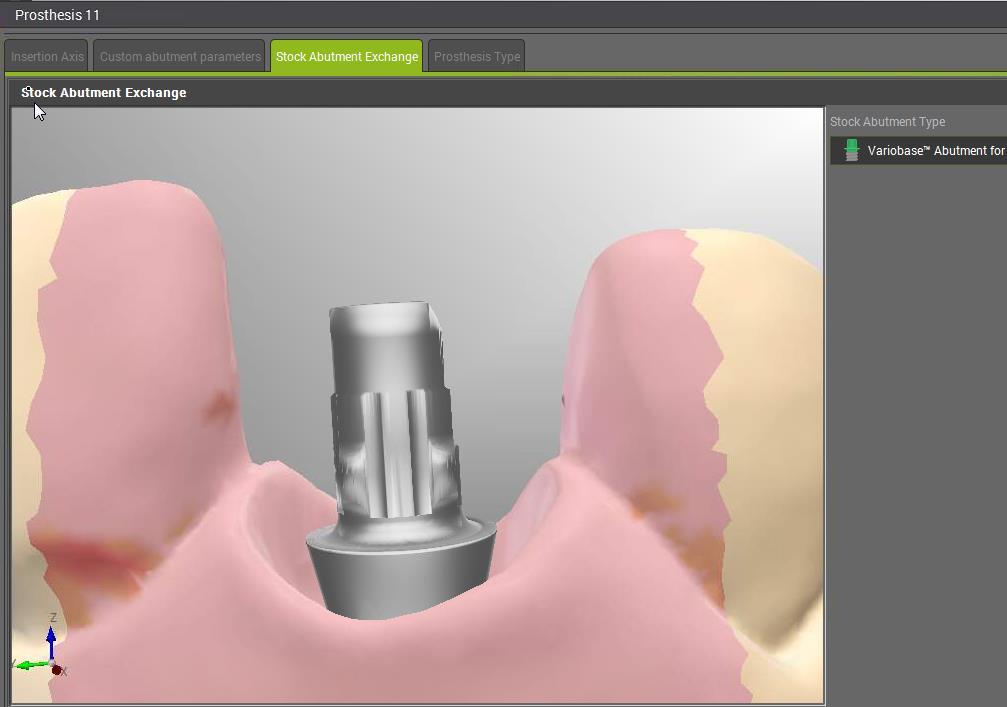

6 1.3 Jednoduchá změna typu Variobase ve skenování a modelaci Z důvodu neustálého nárůstu počtu typů Variobase abutmentů máte nově možnost pohodlné změny typu Variobase ve Skenování a v Modelaci. V okně Náhledu vidíte pro snazší výběr Vámi zvolený typ Variobase na modelu: Straumann CARES Visual 11 Strana 6 z 19

ve fáze sloučené konstrukce, a to kliknutím na Přidat suprastrukturu Po výběru materiálu a výrobních

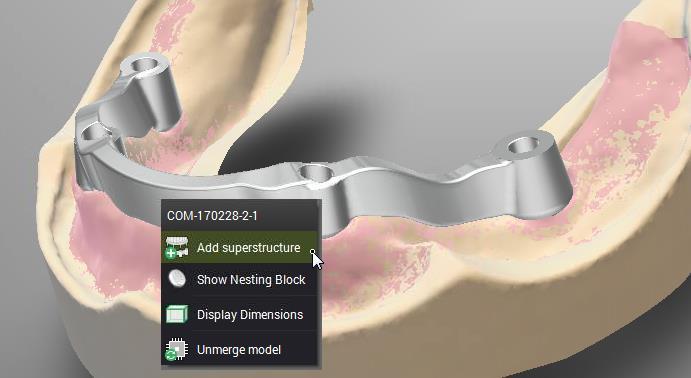

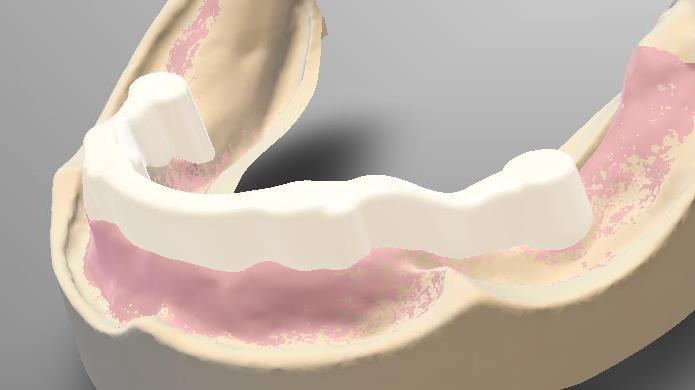

7 1.4 Suprastruktury pro třmeny * Nově můžete modelovat v jednom pracovním kroku suprastruktury pro snímatelné náhrady na třmenech. Modelaci suprastruktury zahájíte po dokončení třmenu, tj. ve fáze sloučené konstrukce, a to kliknutím na Přidat suprastrukturu Po výběru materiálu a výrobních parametrů, zobrazí se Vám návrh konstrukce. *(není k dispozici v centrálním frézování Straumann) Straumann CARES Visual 11 Strana 7 z 19

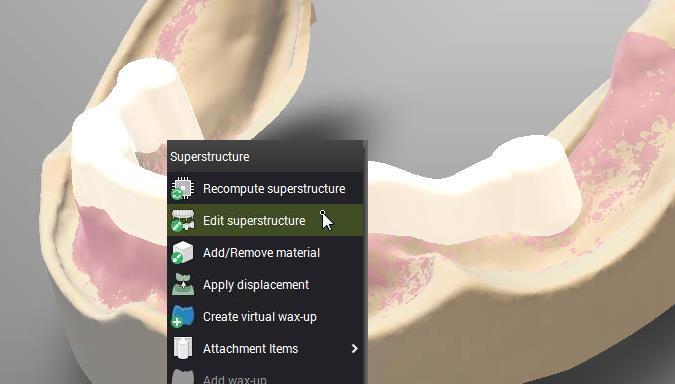

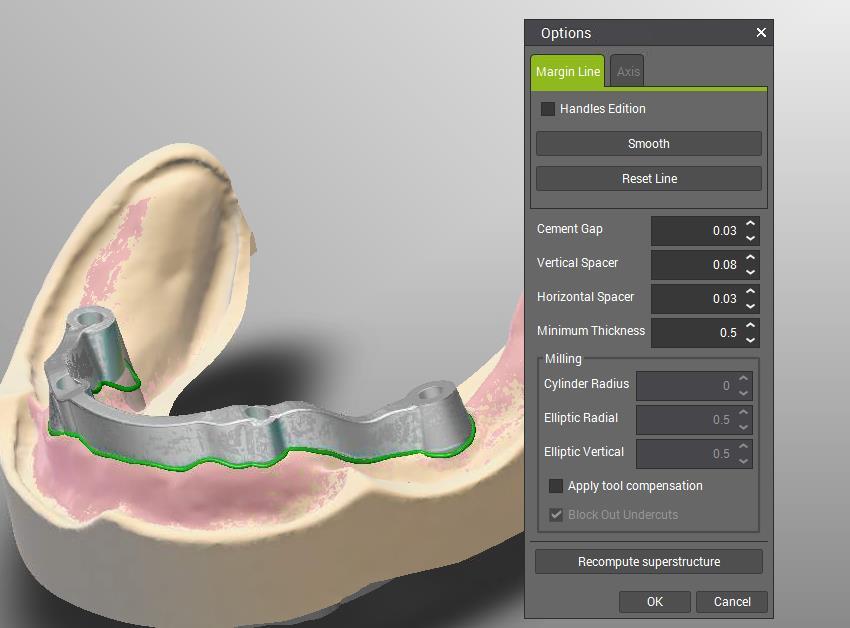

8 Tuto suprakonstrukci můžete modelovat pomocí nástroje Voskový nůž. Okraje konstrukce můžete měnit pomocí nástroje Editovat suprakonstrukci v lokálním menu: Straumann CARES Visual 11 Strana 8 z 19

Pokud pro náhradu není vhodná konstrukce ve tvaru výztuhy,

waxup v lokálním menu: Waxup připojíte ke konstrukci pomocí

UPOZORNĚNÍ: Do centrálního frézování Straumann můžete odeslat

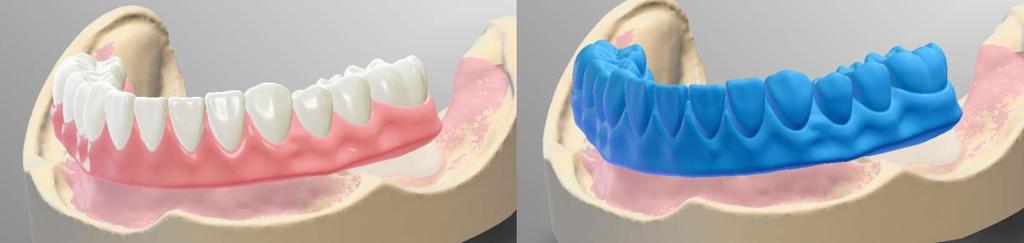

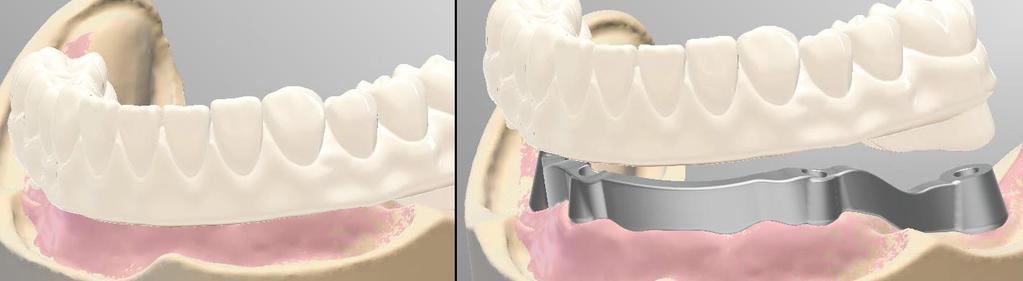

9 Pokud pro náhradu není vhodná konstrukce ve tvaru výztuhy, můžete přidat virtuální waxup pomocí funkce Vytvořit virtuální waxup v lokálním menu: Waxup připojíte ke konstrukci pomocí funkce Sloučit model. UPOZORNĚNÍ: Do centrálního frézování Straumann můžete odeslat pouze třmen. Suprastrukturu musíte vyexportovat a výrobu vyřešit jiným způsobem. Straumann CARES Visual 11 Strana 9 z 19

který umožňuje sklon kanálku pro šroubek až max. 25 (v závislosti na materiálu).

10 Nové výrobky CARES 2.1 Angulovaná řešení: Straumann VarioAbutment Pro jednodušší řešení indikací pro podmíněně snímatelné náhrady na implantátech, přichází Straumann se systémem Angulovaná řešení (Angled Solution - AS), který umožňuje sklon kanálku pro šroubek až max. 25 (v závislosti na materiálu). Nový abutment Variobase korunkový AS je k dispozici se standardním i prodlouženým pilířem, a to jak pro protetické platformy Tissue Level NNC, RN, WN, tak pro Bone Level NC a RC. Ve výrobním centru Straumann CARES můžete pro tyto abutmenty použít následující materiály: Zerion LT, angulace kanálku pro šroubek max. 20 3M ESPE Lava Plus Zirconia, angulace kanálku pro šroubek max. 20 Coron, angulace kanálku pro šroubek max. 25 Polycon ae, angulace kanálku pro šroubek max. 25 Straumann CARES Visual 11 Strana 10 z 19

UPOZORNĚNÍ: Straumann Variobase korunkový AS vyžaduje použití speciálního šroubku AS (v balení s abutmentem) a příslušného šroubováku

AS nástroje a šroubky jsou označeny zelenou barvou. SCS a AS komponenty nelze mezi sebou kombinovat!

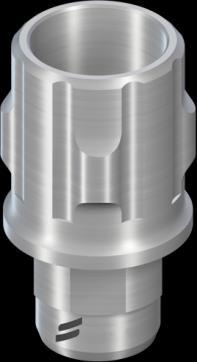

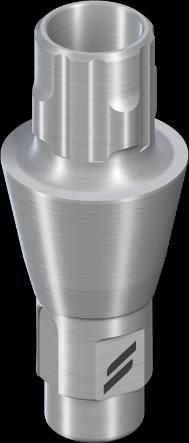

11 UPOZORNĚNÍ: Straumann Variobase korunkový AS vyžaduje použití speciálního šroubku AS (v balení s abutmentem) a příslušného šroubováku AS (k zakoupení samostatně). SCS a AS komponenty lze od sebe jednoznačně odlišit pomocí barevného značení. AS nástroje a šroubky jsou označeny zelenou barvou. SCS a AS komponenty nelze mezi sebou kombinovat! Variobase korunkový AS Protetické platformy: NNC, RN, WN, NC, RC Gingivální výška: 1 mm Materiál: TAN Nové gingivální výšky - Bone Level Straumann Variobase pro korunky Abutmenty Bone Level Variobase korunkové 3.5 a 5.5mm jsou nově k dispozici také v různých gingiválních výškách 2mm a 3mm. Nyní můžete vybrat dle indikace příslušnou gingivální výšku abutmentu Variobase korunkový. Straumann CARES Visual 11 Strana 11 z 19

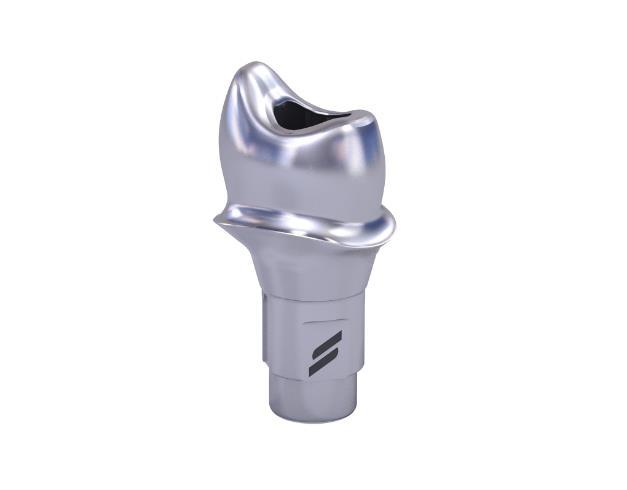

12 2.3 CoCr CARES Abutment Straumann CARES Abutment CoCr je jednodílný CADCAM individuální sekundární díl pro přímé vrstvení keramiky. CARES Abutment CoCr můžete fasetovat pomocí standardních fasetovacích materiálů. Nový individuální abutment je k dispozici pro protetické platformy: NC, RC RN, WN. Koeficient tepelné roztažnosti (CTE): 14.3 x 10-6 K-1 Straumann CARES Visual 11 Strana 12 z 19

2.4 zerion GI zirkonoxid v barvě gingivy zerion GI je nový zirkondioxid v barvě gingivy dostupný ve 2 odstínech (68, a světle růžový a 85, a tmavší růžový) pro konstrukce v libovolném rozsahu.

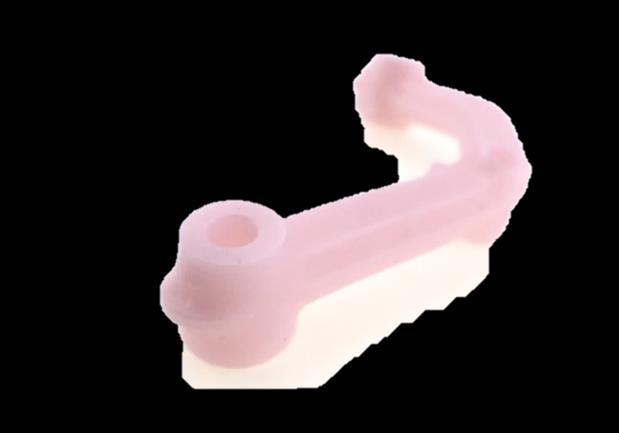

13 2.4 zerion GI zirkonoxid v barvě gingivy zerion GI je nový zirkondioxid v barvě gingivy dostupný ve 2 odstínech (68, a světle růžový a 85, a tmavší růžový) pro konstrukce v libovolném rozsahu. zerion GI je výhodný zejména pro náhrady na fixních třmenech. Materiál však můžete použít na libovolné indikace vč. Korunek na Straumann Variobase abutmenty. Materiál zvolíte ve výběru materiálů v zadání zakázky a dále modelujte běžným způsobem. Straumann CARES Visual 11 Strana 13 z 19

2.5 Keramický implantát PURE: RD Straumann PUREbase abutment Straumann RD PUREbase sekundární díl je určen pro

Abutment je dostupný ve dvou výškách, 3,5 mm a 5,5 mm.

tak dosed keramické náhrady přímo na schůdek implantátu PURE.

14 2.5 Keramický implantát PURE: RD Straumann PUREbase abutment Straumann RD PUREbase sekundární díl je určen pro podmíněně snímatelné a cementované náhrady (korunky i můstky) na celokeramický implantát Straumann PURE. Abutment je dostupný ve dvou výškách, 3,5 mm a 5,5 mm. Straumann RD PUREbase abutment má redukovaný průměr, aby dosedl do vnitřní konfigurace implantátu PURE a umožnil tak dosed keramické náhrady přímo na schůdek implantátu PURE. Tkáň pacienta tak nepřijde do kontaktu s tímto sekundárním dílem. Abutment Straumann RD PUREbase je dodáván se základovým šroubkem, doporučeným cementem a s podrobným návodem fixace abutmentu do implantátu. Straumann CARES Visual 11 Strana 14 z 19

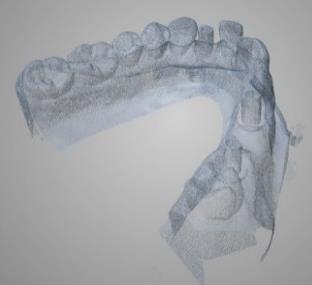

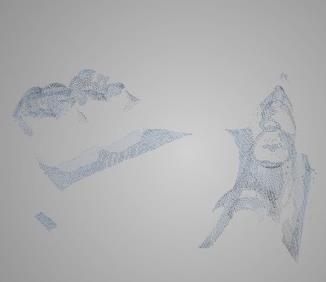

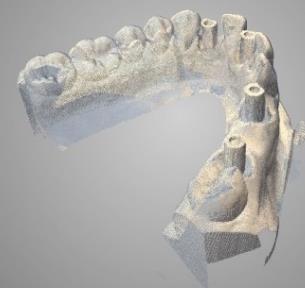

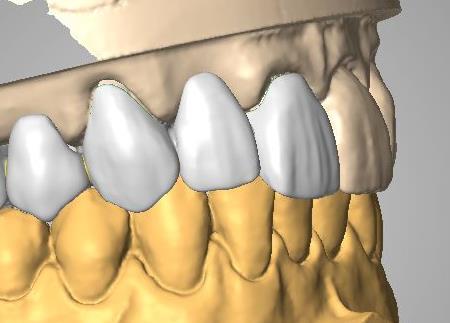

15 3. Vylepšení programu CARES Visual 3.1 Vizualizace skenu v průběhu skenování Nově se zobrazuje postupně obraz skenu modelu v průběhu celého skenování. Nemusíte tak čekat až na dokončení skenování. 3.2 Vylepšené automatické přizpůsobení do okluze Vylepšená Technologie zubů v oblouku Vám nově vytvoří vhodný návrh konstrukce a to i včetně zohlednění místa do okluze v protilehlé čelisti. -starý návrh- -NOVÝ NÁVRH- Straumann CARES Visual 11 Strana 15 z 19

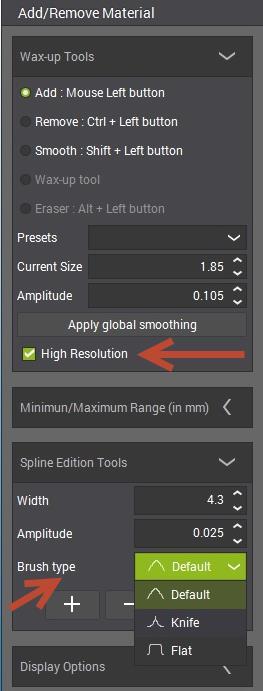

16 Vylepšení nástroje Voskový nůž Nová funkce: Vysoké rozlišení Nově můžete v rámci nástroje Voskový nůž využít funkci Vysoké rozlišení. Jedná se o jemnější nástroj pro modelaci vhodný zejména pro incizní hrany. UPOZORNĚNÍ: Lze použít pouze u sloučených konstrukcí na modelu. Nástroje pro editaci křivky nově nabízejí různé tvary pro přesnější adaptaci modelaci vč. živého náhledu změn v modelované oblasti. Straumann CARES Visual 11 Strana 16 z 19

17 Vylepšení uživatelského rozhraní Počítadlo rozpracovaných zakázek V hlavní horní liště programu se Vám nyní zobrazuje ikona s počtem rozpracovaných zakázek v příslušném modulu. Máte tak větší přehled o stavu rozpracovaných projektů. Straumann CARES Visual 11 Strana 17 z 19

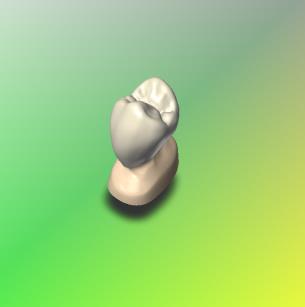

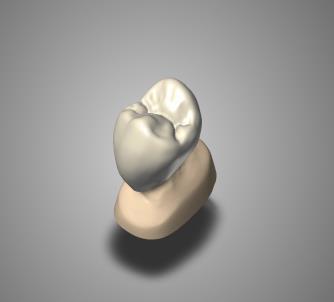

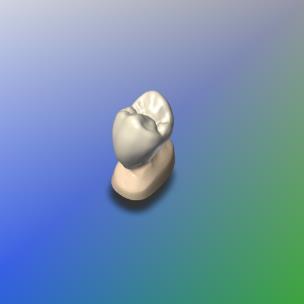

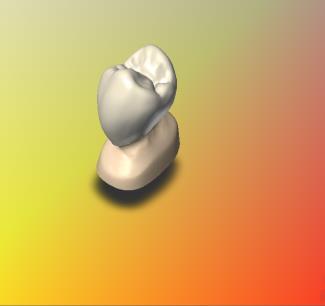

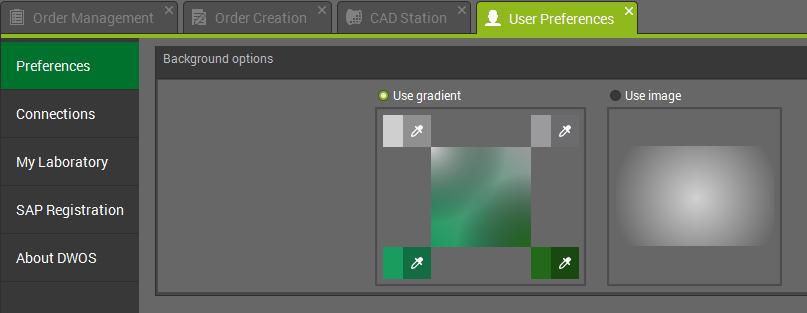

18 3.4.2 Individualizace 3D pozadí Nově můžete měnit pozadí plochy během skenování a CAD modelace. Pozadí plochy okna programu může být Váš oblíbený obrázek nebo Barevné schéma z výběru. Výběr Volby pozadí naleznete v panelu Preference Straumann CARES Visual 11 Strana 18 z 19

19 4. Nové výrobky CARES z frézovacího centra Straumann 4.1 Větší výrobní bločky zerion ML a UTML Nově můžete vybrat výšku výrobního bločku 22mm pro zerion ML a UTML v menu během umístění do bločku. Maximální angulace pro zerion ML a UTML je nyní větší, máte tedy možnost širšího použití v rámci indikací protetických náhrad. 4.2 Nové odstíny a možnosti materiálu N!CE Nově je k dispozici pro materiál N!CE také odstín Bleach. Straumann CARES Visual 11 Strana 19 z 19
