1 DOKUMENTACE PRO ZADÁNÍ VEŘEJNÉ ZAKÁZKY NA STAVEBNÍ PRÁCE AKCE: VELKÁ DOBRÁ STAVEBNÍ ÚPRAVY RYBNÍKA V ČÁSTI MALÁ DOBRÁ Výtisk č.1 Vypracoval : SVIP projektová kancelář Ing. Zdeněk Viták Konečná Nučice IČ: autorizovaný inženýr v oboru vodního hosp. a krajinného inženýrství pod č

2 O B S A H D O K U M E N T A C E : (dle vyhlášky č.169/2016 b. o stanovení rozsahu dokumentace veřejné zakázky na stavební práce a soupisu stavebních prací) 1. Předmět plnění veřejné zakázky 2. Podklady pro vypracování dokumentace 3. Rozsah prací dle požadavku zadavatele 4. Výkaz výměr (samostatná část v programu excel) 5. Soupis prací (samostatná část v programu excel) - orientační rozpočet stavby je ve výtisku č.1 Pozn. Součástí dokumentace není výzva na zpracování Nabídky veřejné zakázky (doba plnění, obchodní a platební podmínky, požadavky na prokázání kvalifikace, způsob hodnocení nabídek a požadavky na způsob zpracování nabídek apod.) 2

3 1. Předmět plnění veřejné zakázky Předmětem plnění veřejné zakázky je provedení stavby vodního díla dle podmínek Stavebního povolení ze dne pod č.j. OŽP/1885/15-5 vydané Magistrátem města Kladna, odborem životního prostředí. Stavba bude dodavatelem provedena dle projektové dokumentace, kterou vypracovala f. F+F Voda s.r.o., Na Kodymce 972/3, Praha 6 (odpovědný projektant Ing. Miroslav Fiala), se změnou řešení opevnění břehu západní části podél státní komunikace (část SO 02), která je součástí předmětné dokumentace a musí být odsouhlasena vodoprávním úřadem před prováděním stavby. 2. Podklady pro vypracování předmětné dokumentace Základní podklady pro vypracování dokumentace : - Projekt ke stavebnímu povolení akce Velká Dobrá stavební úpravy rybníka v části Malá Dobrá (f. F+F Voda s.r.o., Na Kodymce 972/3, Praha 6, 03/2014, doplněný 08/2014) - Stavebního povolení ze dne pod č.j. OŽP/1885/15-5 vydané Magistrátem města Kladna, odborem životního prostředí. - Rozhodnutí OŽP Magistrátu města Kladna ze dne pod. č.j. OŽP/8647/ Stabilitní posouzení pro revitalizaci rybníku v obci Velká Dobrá závěrečná zpráva (Geodrilling, s.r.o., 10/2016) 3. Rozsah stavebních prací dle požadavku zadavatele Rozsah stavebních prací stavebních objektů SO 01, SO 03 a SO 04 z projektové dokumentace zůstává beze změny. U stavebního objektu SO 02 se navrhuje z důvodu nepříznivých výsledků ze závěru stabilitního posouzení úseku mezi státní komunikací a rybníkem (vypočtené stupně stability nevyhověly pro fázi po snížení hladiny v rybníku a odstranění stávající opěrné zdi) tato změna : - místo nově zřizované kolmé opěrné zdi je navrženo dosypání břehu záhozovým kamenem v min. sklonu 1 : 1 opřeným o opěrnou (zajišťovací) patku v zátopě vodní nádrže (přitížení stávající opěrné zdi) detailně popsáno u technického řešení SO 02 v této kapitole. Pozn. Předmětnou změnou technického řešení akce se zvýší i revitalizační efekt plánované akce (zajištění migrační prostupnosti západního břehu pro obojživelníky, apod.) dle kap. 14 ČSN (Malé vodní nádrže). Členění stavby (etapy stavby, stavební objekty): I. etapa: SO 01 - Požerák Žel. betonový výpustný objekt se světlými rozměry 1,0 x 1,6 m. Uvnitř požeráku budou do výšky normální hladiny vyskládány dřevěné dluže ve 2 řadách. 3

4 II. etapa: SO 02 - Oprava opěrných zdí rybníku (změna) Celková délka rekonstruovaných opěrných zdí z jižní a východní strany rybníka, v celkové délce 90,2 m. Délka rekonstruovaného opevnění západní strany podél státní komunikace (kamenný zához) v délce 60,3 m. SO 03 - Vytěžení sedimentů Postupné odtěžení sedimentů ze zátopy vodního díla technologií zvolenou dodavatelem stavby. SO 04 - Přepad ze stávající studny PVC potrubí DN 125 mm v délce 26,0 m pro napouštění malé vodní nádrže. Technické řešení jednotlivých stavebních objektů: SO 01 Požerák (výpustné zařízení rybníka) V rámci I. et. bude vybudován nový manipulační objekt - požerák pro možnost manipulovat s hladinou vody v rybníku (max. snížení je 50 cm). Požerák (výpustné zařízení nádrže) bude umístěn na jižní straně rybníka. Objekt bude železobetonový, jedna stěna bude tvořena dvěma řadami jedlových nebo dubových dluží pro regulaci hladiny ve vodní nádrži. Zastropení objektu je železobetonové se vstupem 600x 600 mm, opatřené poklopem. Směrem k hladině vody bude osazeno zábradlí. Dlužová stěna požeráku bude zadlužena na úroveň cca 401,55 m.n.m. (normální hladina). Odtok z požeráku bude napojen na stávající dešťovou kanalizaci. Napojení bude provedeno přes rozlivnou šachtu, protože při výstavbě splaškové kanalizace nebyla trasa této stávající dešťové kanalizace respektována a v místě křížení byla přerušena. Odtok bude proveden z PVC kanalizačních trub DN 300. Potrubí bude uloženo na pískové lože tl. 15 cm a zásyp bude proveden 30 cm nad potrubí pískem. Vozovka bude v místě výkopu obnovena. Jako bezpečnostního přeliv rybníka bude nadále využívána stávající odlehčovací stoka umístěná v severní části rybníka. Detailně řeší DSP. SO 02 Stavební úpravy opěrných zdí Stávající opěrné kamenné zdi jsou na východní, západní a jižní straně rybníka (severní strana má pozvolný břeh). Oprava opěrných zdí na východní a jižní straně bude prováděna dle podmínek daných DSP (rekonstrukce kamenných zdí bude prováděna při nezměněné hladině vody v rybníku tedy 401,53 m.n.m a nižší (maxim. snížení hladiny je 50 cm). Stavební úprava opěrných zdí bude probíhat pod ochranou těsnících hrázek, popř. jiným způsobem navrženým dodavatelem stavby. Po odčerpání vody bude odtěženo bahno až na jílové dno a pracovní spára pro založení gabionové matrace bude odvodněna. Kamenná zeď bude vyskládána z vhodných pískovcových kamenů do CM. Východní strana k místní komunikace je zajištěna betonovým podélným žebrem hlubokým cca 2 až 2,5 m podél nové splaškové kanalizace od fy. MAO z r. 2010, tudíž by nemělo hrozit vyvalení nestabilních jílů ze strany místní komunikace. Celková délka kamenné zdi na východní straně je 67,3 m. Na jižní straně směrem k šachtě dešťového oddělovače je kamenná zídka a místní dlážděná 4

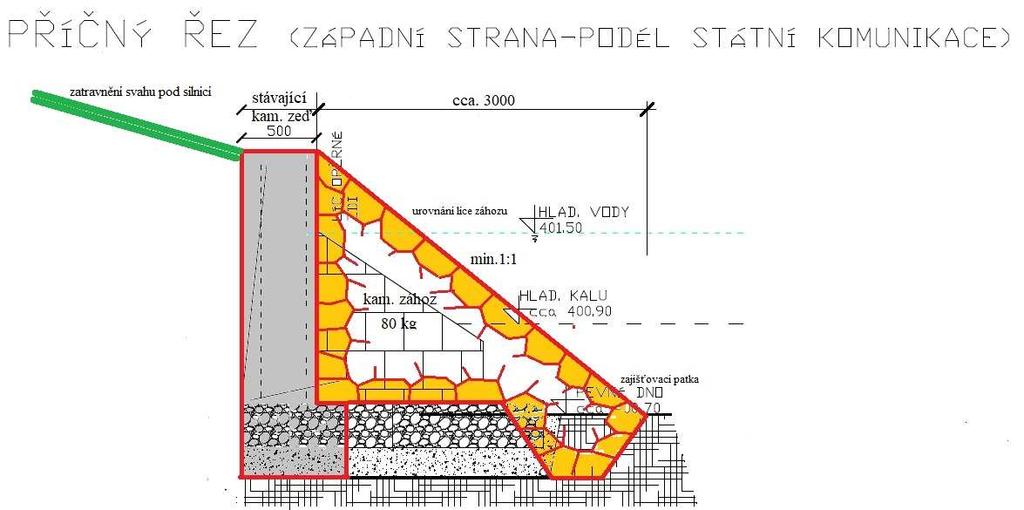

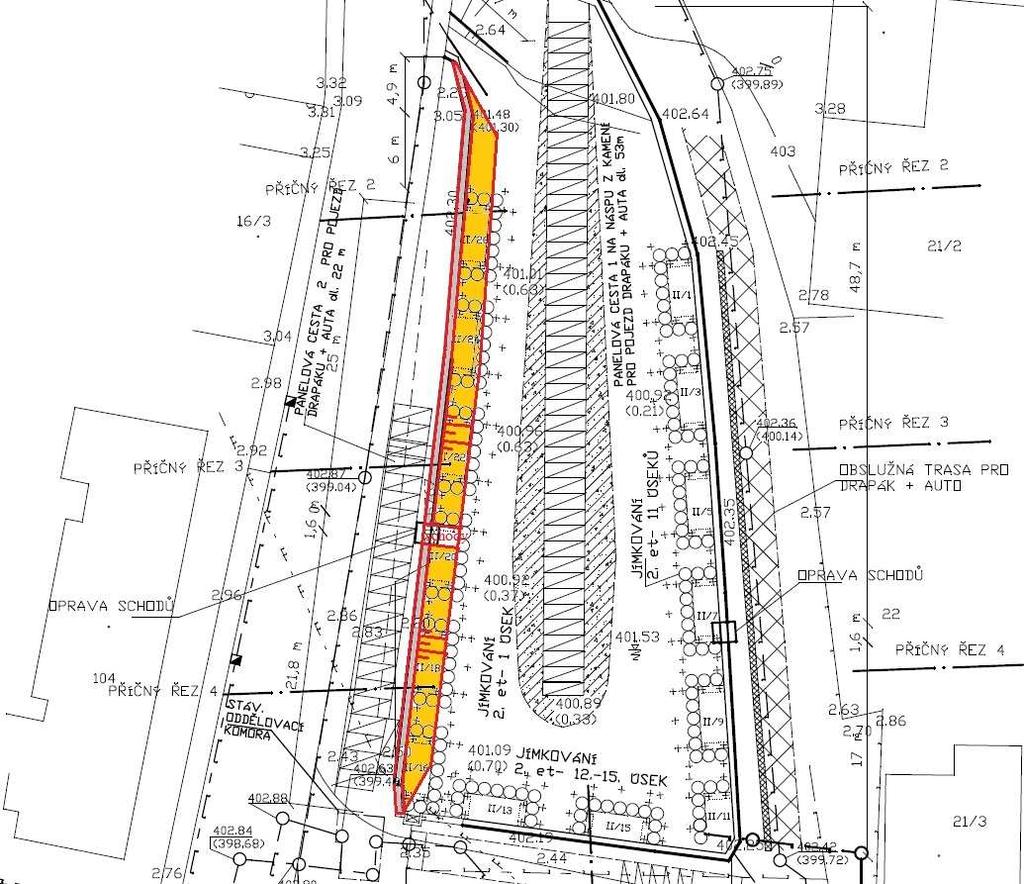

5 komunikace v úrovni 402,30 m.n.m. Je zde největší mocnost sedimentu (až cca 1m), nestabilní podloží z černých jílů a velká hustota inženýrských sítí v místní komunikaci. Celková délka kamenné zdi na jižní straně je 22,9 m. Západní strana opěrných zídek vedle státní komunikace v délce 60,3m je dle závěrečné zprávy Stabilitního posouzení pro revitalizaci rybníku v obci Velká Dobrá nestabilní. Vypočtené stupně stability nevyhověly pro fázi po snížení hladiny v rybníku a odstranění stávající opěrné zdi. Z těchto důvodů je navržena změna technického řešení spočívající v zachování stávající opěrné zdi a jejího přísypu kamenným záhozem opřeným o opěrnou patku. Změnou tech. řešení dojde k zvýšení stability západního břehu (nebezpečí vyvalení nestabilních jílů) - viz. situace změny II.etapy: žlutě označen přísyp z kamenného záhozu hm.80kg opřeného o opěrnou patku, šedě ponechaná konstr. stávající zdi). Touto změnou navíc dojde k posílení revitalizačního efektu plánované akce (pozvolný břeh ve sklonu min.1: 1 umožňující migraci živočichů, především obojživelníků viz. vzorový příčný řez na následující straně). 5

6 Detailně jsou kubatury navržené změny uvedeny ve výkazu výměr dokumentace (délka nově rekonstruované zdi 90,2m zdivo z lom. kamene na MC o kubatuře 148m3; délka přisypávaného svahu 60,3m kam. zához 80kg o kubatuře 150,75 m3). SO 03 Vytěžení sedimentů Veškerý usazený sediment z II. etapy v množství 658,97 m3 i sediment z I.etapy v množství 436,8 m3, které se odtěží z prostoru vodní nádrže budou v celkové kubatuře 1095,77 m3 uloženy na obecní pozemky p.č. 771/1 v k.ú. Velká Dobrá. Odstranění sedimentů nutno provádět tak, aby nedošlo k narušení původní jílové těsnící vrstvy dna vodní nádrže. Těžení sedimentu ze dna zátopy bude prováděno vhodnou technologií zvolenou dodavatelem stavby. Detailně viz. výkaz výměr. SO 04 Přepad ze stávající studny Obecní studna pro napouštění rybníka je ve vzdálenosti cca.17,5 m. Hladina studny bude udržována přepadem na kótě 401,93. Přepadové potrubí je navrženo z kanalizačního PVC DN 125 v délce 26 m. Potrubí bude uloženo na pískové lože o tl. 15 cm a zasypáno pískem do výše 30 cm nad potrubí. Komunikace bude uvedena do původního stavu. Na trase jsou navrženy 2 kanalizační šachty (šachta Š1 slouží jako přepadová, kde voda bude vyústěna do rybníka nad hladinou - funguje jako šachta sedimentační a šachta Š2 je navržena jako šachta lomová. Detailně viz. výkaz výměr a DSP. Pozn. Budou provedeny veškeré výše uvedené stavební úpravy VD navržené projektem. Technologický postup jednotlivých stavebních úprav u SO 02 a SO 03 může být dodavatelem stavby zvolen odlišný od DSP (těžba sedimentů, zahrázkování stavby, čerpání vody apod.), ale musí být dodrženy veškeré zásady dané projektem a příslušnými normami ve vodním hospodářství (především ČSN Malé vodní nádrže). V Nučicích 04/2017 Vypracoval : SVIP projektová kancelář Ing. Viták Zdeněk, autorizovaný inženýr v oboru stavby vodního hospodářství a krajinného inženýrství 6

7 Přílohy : 1. Osvědčení o autorizaci pro stavby vodního hospodářství a krajinného inženýrství 2. Výpis z živnostenského rejstříku 21

8 Příloha č.1 : Osvědčení o autorizaci pro stavby vodního hospodářství a krajinného inženýrství 22

9 Příloha č.2 : Výpis z živnostenského rejstříku 23
