1 Promat Stropy z ocelových nos Masivní stropy a lehké zavěšené podhledy

2 Stropy z ocelových nosníků Masívní stropy a lehké zavěšené podhledy z požárně ochranných desek PROMATECT. níků Zavěšené podhledy Stropy z ocelových nosníků se zakrytím železobetonovými deskami nebo deskami z předpjatého betonu tvoří zpravidla požárně dělící konstrukci. Normové působení požáru je nutno uvažovat zdola. V případě požáru zvyšují zavěšené podhledy dobu požární odolnosti, tj. oddalují čas překročení limitních teplot na odvrácené straně železobetonového zakrytí a zároveň oddalují čas dosažení kritické teploty ocelových nosníků. Znamená to, že užitím zavěšených podhledů je zvyšována jak statická únosnost, tak i tepelně izolační schopnost stropní nebo střešní konstrukce. Naše firma vyvinula k tomuto účelu lehké zavěšené podhledy pro všechny požadované hodnoty požární odolnosti. U všech konstrukcí je kladen důraz především na požární ochranu. Další vlastnosti z hlediska tepelné ochrany, regulace vlhkosti a architektonického ztvárnění vyplývají z charakteru dané konstrukce a materiálových vlastností použitých požárně ochranných desek PROMATECT. Požárně ochranné provedení masivních stropů Naše firma vyvinula také lehké podhledy sloužící k přímé požární ochraně např. klenutých stropů, stropů z ocelových nosníků, železobetonu, předpjatého betonu, z dutých profilů atd. Pomocí tohoto systému podhledů PROMATECT je možné rychlým a nenáročným způsobem zabezpečit požární ochranu mezipodlažních stropních konstrukcí stávajících budov např. při sanaci nebo rekonstrukci.

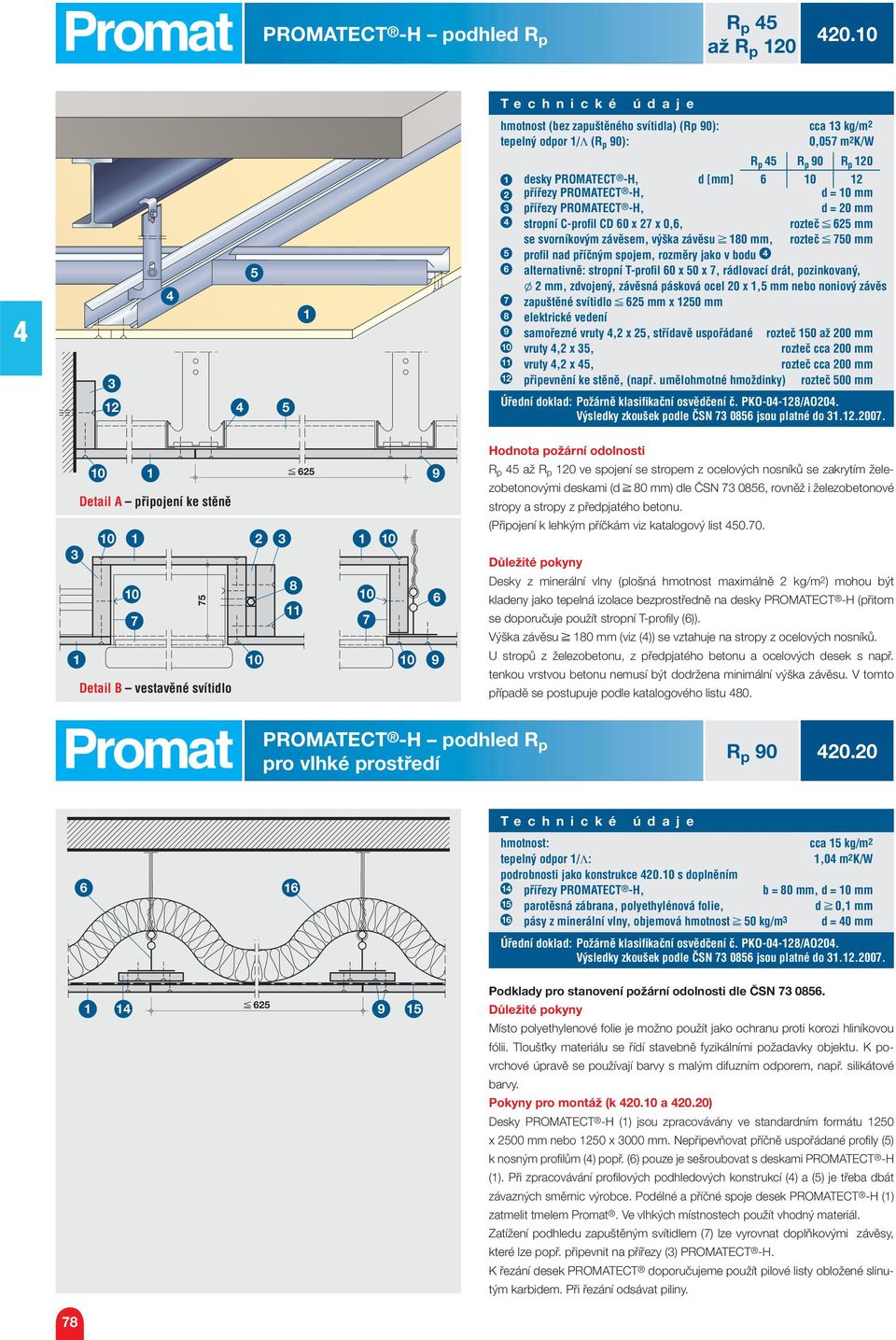

3 PROMATECT -H podhled R p R p až R p hmotnost (bez zapuštěného svítidla) (Rp 90): tepelný odpor /Λ (R p 90): cca kg/m 0,0 m K/W R p R p 90 R p 0 desky PROMATECT -H, d [mm] 0 přířezy PROMATECT -H, d = 0 mm přířezy PROMATECT -H, d = 0 mm stropní C-profil CD 0 x x 0,, rozteč mm se svorníkovým závěsem, výška závěsu 0 mm, rozteč 0 mm profil nad příčným spojem, rozměry jako v bodu alternativně: stropní T-profil 0 x 0 x, rádlovací drát, pozinkovaný, l mm, zdvojený, závěsná pásková ocel 0 x, mm nebo noniový závěs zapuštěné svítidlo mm x 0 mm elektrické vedení 9 samořezné vruty, x, střídavě uspořádané rozteč 0 až 00 mm 0 vruty, x, rozteč cca 00 mm vruty, x, rozteč cca 00 mm připevnění ke stěně, (např. umělohmotné hmoždinky) rozteč 00 mm Úřední doklad: Požárně klasifikační osvědčení č. PKO-0-/AO0. Výsledky zkoušek podle ČSN 0 jsou platné do Detail A připojení ke stěně Detail B vestavěné svítidlo R p až R p 0 ve spojení se stropem z ocelových nosníků se zakrytím železobetonovými deskami (d 0 mm) dle ČSN 0, rovněž i železobetonové stropy a stropy z předpjatého betonu. (Připojení k lehkým příčkám viz katalogový list 0.0. Desky z minerální vlny (plošná hmotnost maximálně kg/m ) mohou být kladeny jako tepelná izolace bezprostředně na desky PROMATECT -H (přitom se doporučuje použít stropní T-profily ()). Výška závěsu 0 mm (viz ()) se vztahuje na stropy z ocelových nosníků. U stropů z železobetonu, z předpjatého betonu a ocelových desek s např. tenkou vrstvou betonu nemusí být dodržena minimální výška závěsu. V tomto případě se postupuje podle katalogového listu 0. PROMATECT -H podhled R p pro vlhké prostředí R p hmotnost: cca kg/m tepelný odpor /Λ:,0 m K/W podrobnosti jako konstrukce 0.0 s doplněním přířezy PROMATECT -H, b = 0 mm, d = 0 mm parotěsná zábrana, polyethylénová folie, d 0, mm pásy z minerální vlny, objemová hmotnost 0 kg/m d = 0 mm Úřední doklad: Požárně klasifikační osvědčení č. PKO-0-/AO0. Výsledky zkoušek podle ČSN 0 jsou platné do Podklady pro stanovení požární odolnosti dle ČSN 0. Místo polyethylenové folie je možno použít jako ochranu proti korozi hliníkovou fólii. Tloušťky materiálu se řídí stavebně fyzikálními požadavky objektu. K povrchové úpravě se používají barvy s malým difuzním odporem, např. silikátové barvy. Pokyny pro montáž (k 0.0 a 0.0) Desky PROMATECT -H () jsou zpracovávány ve standardním formátu 0 x 00 mm nebo 0 x 000 mm. Nepřipevňovat příčně uspořádané profily () k nosným profilům () popř. () pouze je sešroubovat s deskami PROMATECT -H (). Při zpracovávání profilových podhledových konstrukcí () a () je třeba dbát závazných směrnic výrobce. Podélné a příčné spoje desek PROMATECT -H () zatmelit tmelem Promat. Ve vlhkých místnostech použít vhodný materiál. Zatížení podhledu zapuštěným svítidlem () lze vyrovnat doplňkovými závěsy, které lze popř. připevnit na přířezy () PROMATECT -H. K řezání desek PROMATECT doporučujeme použít pilové listy obložené slinutým karbidem. Při řezání odsávat piliny.

4 PROMATECT -H podhled R p s vkládanou deskou R p 0 až R p hmotnost (bez zapuštěného svítidla) (Rp 90): cca kg/m R p 0 R p R p 90 desky PROMATECT -H, d [mm] = 0 formát 0 x 0 mm nebo 0 x mm přířezy PROMATECT -H, d = 0 mm přířezy PROMATECT -H, d = 0 mm kovová konstrukce, viditelná rádlovací drát, pozinkovaný, l mm, zdvojený, závěsná pásková ocel 0 x, mm nebo rychlozávěs, průměr drátu mm, popř. noniový závěs; výška zavěšení 0 mm rozteč zavěšení 0 mm samořezné vruty,9 x, rozteč cca 00 mm samořezné vruty,9 x ocelové svorky /, /,, střídavě uspořádané rozteč cca 0 mm 9 připevnění na stěnu, (např. umělohmotnými hmoždinkami) rozteč cca 00 mm 0 zapuštěné svítidlo elektrické vedení fixační spony 0 0 Úřední doklad: Požárně klasifikační osvědčení č. PKO-0-/AO0. Výsledky zkoušek podle ČSN 0 jsou platné do..00. R p 0 až R p 90 ve spojení se stropy z ocelových nosníků odpovídajícími ČSN 0 a železobetonovými stropy s tloušťkou betonové desky 0 mm. (Připojení k lehkým příčkám viz katalogový list 0.0. Detail A 9 Detail C Detail B Detail A se použije, nesouhlasí-li rozměry zapuštěných svítidel (0) s roštovým rastrem (), v opačném případě se postupuje dle detailu B. Fixační spony () uvedené v detailu C k připevnění desek PROMATECT -H nejsou z hlediska protipožární ochrany potřebné, jejich použití se však doporučuje, aby se zabránilo vypadávání desek, které může být způsobeno silným prouděním vzduchu (tlak a sání). Tepelná izolace může být zvýšena položením pásů z minerální vlny o plošné hmotnosti max.,0 kg/m. Při použití desek tloušťky mm (R p 0) je maximální formát rastru mm x mm. Lehké stropy s vkládanou deskou se dají zvlášť úsporně využít tam, kde je kromě požadavků na požární ochranu nutná i snadná dostupnost stropní dutiny (pro nezbytné kontroly instalací). Mnoho běžných svítidel a vzduchotechnických výústek lze sladit s roštovým rastrem a bez problémů vestavět. Rastr Jsou používány konstrukce vybraných výrobců z pozinkovaného ocelového plechu s viditelnými plochami opatřenými bílým vypalovaným lakem. Desky PROMATECT -H, povrchy Pro stropy s vkládanou deskou PROMATECT -H je možno dodat přířezy řezané ze standardních desek (viz obr.). Běžné nátěry je možno nanášet bez komplikací. Aby nedošlo k deformaci, je nutné nanést nátěr také na zadní stranu. Doporučuje se použít výrobky odolné vůči zásadám. Pokyny pro montáž Přitížení konstrukce (osvětlovací zařízení, větráky) je nutno posoudit z hlediska počtu a druhu závěsů. Kromě toho platí montážní pokyny výrobce profilů. Desky PROMATECT -H () mohou být také ze stavebních důvodů přiřezávány ze standardních formátů. K řezání desek PROMATECT doporučujeme pilové listy obložené slinutým karbidem. Při řezání odsávat piliny. 9

5 Obklad masivních stropů REI 0 až REI 0 0 desky PROMATECT -H závěsná konstrukce, rozteč profilů mm libovolná výška zavěšení, rozteč zavěšení 0 mm nosná stropní konstrukce, např. žebrové stropy a ze železobetonu a předpjatého betonu, popř. deskové stropy b stropy s keramickými vložkami s ocelovou výztuží c nosné stropy ze železobetonu a z předpjatého betonu a žebrové stropy s vnitřními stavebními dílci, bez klasifikace požární odolnosti desky PROMATECT -H, d = mm přířezy PROMATECT -H, b = 0 mm, d mm osová vzdálenost mm kovové rozpěrné hmoždinky se šrouby M, rozteč 00 mm vruty,0 x 0, rozteč 00 mm desky PROMATECT -H, viz detail A popř. D 9 železobetonové sloupy a nosníky Úřední doklad: Protokol o klasifikaci č. PK C-0. a REI 0 REI 0 dle ČSN EN 0- ve spojení s nosnými strop. konstrukcemi. Dodatečným obkladem PROMATECT lze dosáhnout klasifikace až REI 0 i u masivních stropních konstrukcí, které by jinak nesplňovaly podmínky hodnoty požární odolnosti REI 0. Popis železobetonových nosných stropů viz katalogové listy 0.0 a 0.. Detail A přímý obklad Detail A Obklady PROMATECT připevněné přímo na nosnou stropní konstrukci je možno použít pro všechny stropy typu (a). Na základě konstrukčních variant je v jednotlivých případech třeba stanovit tloušťku obkladu PROMATECT a kotvící konstrukci. Podrobnosti sdělí naše technické oddělení. Detail B Obklad PROMATECT může být také zavěšen na spodní konstrukci. Minimální výška zavěšení není předepsaná. Tloušťka desek PROMATECT () je mm a užívá se u všech masivních stropů o tloušťce 0 mm (pro REI 90). Detail B zavěšený obklad b nebo c Detail C Stropy s keramickými vložkami (b) a stropní konstrukce (c), bez klasifikace požární odolnosti, splňují s přímým obkladem z PROMATECT -H, tl. mm, požadavky hodnoty požární odolnosti REI 90. Přířezy PROMATECT -H (), osová vzdálenost mm, jsou na stavební dílce připevněny hmoždinkami. K těmto přířezům se přišroubují desky PROMATECT -H (), tl. mm. Detail C stropy s keramickými vložkami s ocelovou výztuží, popř. žebrové stropy Důležité upozornění Tloušťka desek PROMATECT -H, d = mm, je nutná jen při přímém obkladu stropní konstrukce. Při provedení jako zavěšený podhled viz detail B. Detail D Úředně provedená šetření prokázala, že desky PROMATECT -H mají z hlediska chování při požáru dva a půlkrát lepší izolační schopnosti než betonová vrstva stejné tloušťky. To znamená, že 0 mm desky PROMATECT může nahradit mm betonu. Při nedostatečném krytí výztuže lze i u železobetonových sloupů a nosníků zvětšit hodnotu požární odolnosti provedením obkladu deskami PROMATECT. 9 Detail D železobetonové sloupy a nosníky 0

6 Obklad zesilovacích pásů železobetonových konstrukcí REI až REI 0 desky PROMATECT -H nebo -L tmel PROMATMEL CFK lamely lepidlo kotvící hmoždinka spojovací prostředky (viz tabulka připevňovacích prostředku v kapitole ) kovové rozpěrné hmoždinky se šrouby M Úřední doklad: Rozšířená aplikace č. 0. REI 0 REI 0 dle ČSN EN 0- ve spojení s nosnými strop. konstrukcemi. Výhody na první pohled zajištění požadované požární odolnosti použití tenkých desek - úspora místa, nepřitěžují konstrukci rychlá a jednoduchá montáž bez pomocných nosných konstrukcí libovolná povrchová úprava obkladu kvalitní obklad s dlouhodobou životností Detail A obklad nosníku > 00 Ve stavebnictví se stále častěji setkáváme s metodou dodatečného zesilování železobetonových konstrukcí lepením CFK lamel nebo ocelových pásů na povrch konstrukce namáhaný tahovými silami. Tak jako všechny ostatní stavební konstrukce, tak i tyto musí být zabezpečeny proti účinkům požáru. Dimenzování tloušťky obkladu vychází z těchto požadavků: požární odolnost kritické teploty lepidla Kritická teplota lepidla je teplota, při které ztrácí lepidlo přenášecí sílu. Její hodnota se může pohybovat od 0 C do 90 C v závislosti na druhu použitého lepidla. Tloušťky obkladu PROMATECT -H nebo PROMATECT -L pro konkrétní hodnoty požární odolnosti a kritické teploty lepidla jsou uvedeny v dimenzačních tabulkách. Tmelení spojů a řezných hran není z požárního hlediska nutné. > 00 Detail B obklad jednotlivých pásů Detaily A a B Způsob obkladu CFK lamely či ocelového pásu nalepeného na žebrech nebo desce železobetonové nosné konstrukce. Pro montáž obkladu není třeba žádných pomocných nosných konstrukcí. Styk mezi obkladem () a železobetonovou konstrukcí je vyplněn tmelem PROMATMEL (). Rozteč šroubů () je max. 00 mm. Detail C Možný způsob obkladu souběžných CFK lamel či ocelových pásů Dimenzační tabulky pro obklad CFK lamel nebo ocelových pásů Detail C obklad souběžných pásů > 0 Obklad z desek PROMATECT -H Tloušťka obkladu pro jednotlivé hodnoty kritické teploty lepené spáry [mm] 0 C 0 C 0 C 0 C 90 C REI REI REI REI REI REI Detail D detail kotvení > 00 Obklad z desek PROMATECT -L Tloušťka obkladu pro jednotlivé hodnoty kritické teploty lepené spáry [mm] 0 C 0 C 0 C 0 C 90 C REI REI 0 0 REI REI REI REI
