PRODUKTOVÝ KATALOG Profesionální stavební řešení

Transkript

1 PRODUKTOVÝ KATALOG Profesionální stavební řešení

2 SySTéMOvé řešení zateplení stx.therm ALFA 1 stx.therm beta 3 stx.therm organic 5 stx.therm Mont 7 stx.therm Mont MW 9 stx.therm sana 11 stx.therm sana MW 13 stx.therm combi 15 stx.therm combi MW 17 zateplení sokl 19 požární bezpečnost etics DLe Čsn řešení zateplení stropu 23 POvRCHOvé ÚPRAvy tapetový systém balet 1 25 BALKONy balkon standard 27 balkon betaform pu 29 KATALOG výrobků omítkové hmoty 31 Dekor DesIGn 32 MozAIkoVé omítkoviny 32 LepIcí hmoty A stěrky 33 FAsáDní barvy 34 InterIéroVé barvy 34 podnátěry 35 MezInátěrY 35 ochranné A sanační nátěry 35 sanace - ochrana betonu 3 OSTATNí zboží tapety 38 obklady brick FLeXY 39 DOPLŇKy ETICS IzoLAntY 40 kotevní technika 41 VýztUžné síťoviny 4 LIŠtY A profily 4 balkony A LoDžIe 51

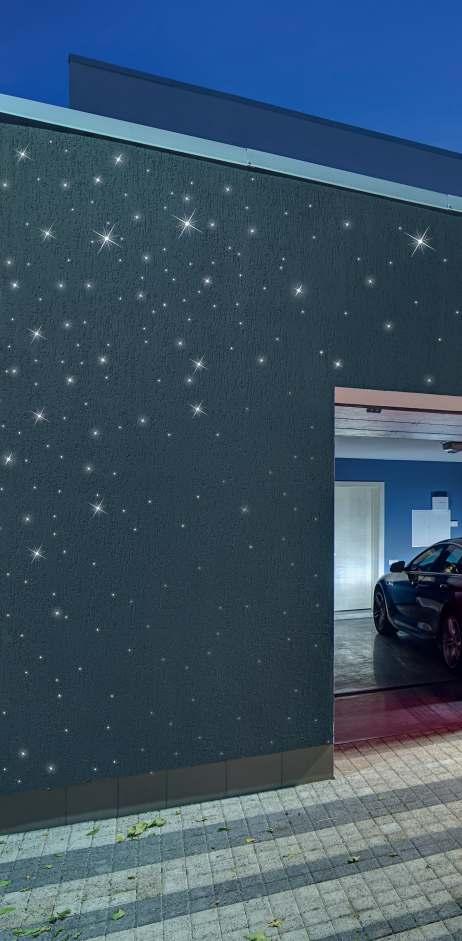

3 NOVINKA stříkané aplikace DEKOR DESIGN (str. 32 )

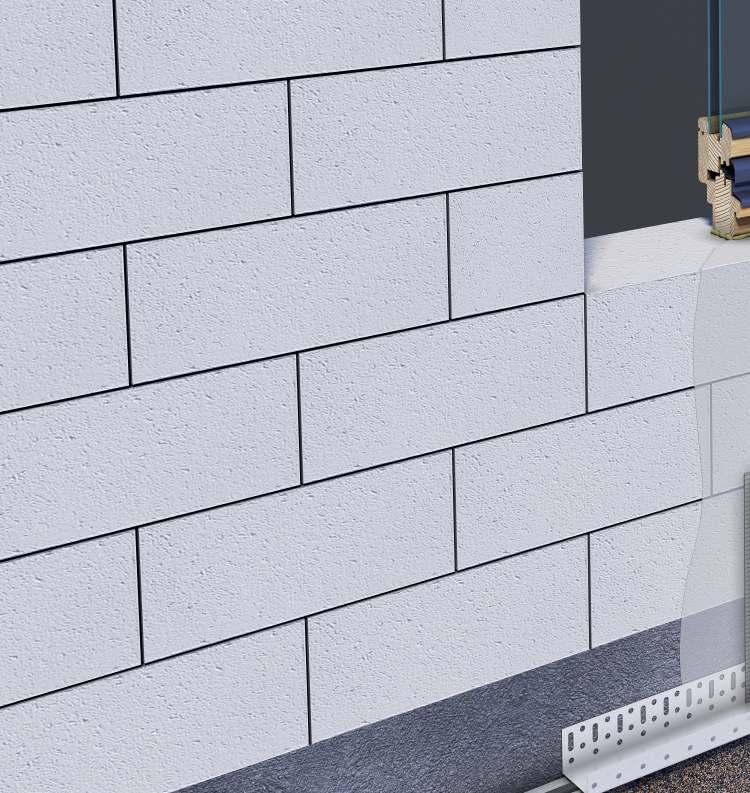

4 STX.THERM ALFA zateplení výhody A RADy zateplovací systém na bázi polystyrenových izolačních desek představuje nejrozšířenější řešení zateplení v České republice i celé evropě. systém je vhodný pro všechny, kteří hledají kvalitní zateplení za přijatelnou cenu. zvýšený tepelný odpor vede k okamžitému výraznému snížení nákladů na vytápění a návratnost investice do zateplení je velmi rychlá. k výhodám systému patří nízké přitížení konstrukce budovy a relativně nenáročné provedení zateplení. Variantou tohoto systému je řešení s použitím šedého polystyrenu s přídavkem grai tu, díky kterému je možno použít o cca 15 % menší tloušťku izolantu při zachování stejných tepelně izolačních vlastností. stx.therm ALFA je jeden z nejkvalitnějších zateplovacích systémů na trhu a od roku 199 s ním bylo provedeno zateplení více než 12 milionů m² v České a slovenské republice. 1 STX.THERM ALFA Vnější kontaktní tepelně izolační systém s použitím desek z bílého nebo šedého polystyrenu 1 Podklad: bez prachu a mastnoty, pevný, soudržný a rovný (např. beton, pórobeton či cihelné zdivo). Doporučujeme přetřít penetračním nátěrem nl nebo eh. 2 suché minerální lepicí hmoty řady ALFAFIX s2,s1, s101 nebo nízkoexpanzní lepicí hmota ALFAFIX pur 3 Izolant - bílý nebo šedý polystyren eps F 4 suchá stěrková hmota řady ALFAFIX s1, nebo s101 pro vytvoření základní vrstvy. 5 výztužná síťovina vt1 nebo vt1/1 tvarově stálá skleněná síťovina opatřená povrchovou úpravou proti alkáliím. Kotevní prvky talířové hmoždinky pth-x, pth-ex, pth-s, pth-sx, pth-kz, ejotherm str U 2G, tfix 8M, termoz sv II nebo ecotwist, termoz cs 8, spiral Anksys sa,... 7 zesílení vyztužení nároží, okraje nebo části etics zdvojením síťoviny nebo lištou 8 Mezinátěr eh, hc-4 nebo hc-5 pod silikonové omítky a barvy 9 Povrchová úprava tenkovrstvé probarvené omítky řady betadekor AF/AD, saf/sad, sif/sid, VF/VD, mozaikové omítky ALFADekor G, obklady brick FLeXY 1

5 zateplení Ilustraèní obrázek. 8 3 ETA 05/0054 kód nová zelená úsporám: svt 282 stomix, spol. s r.o. skorošice skorošice Česká republika 1020 číslo prohlášení o vlastnostech: (v příloze) Vnější tepelná izolace stěn z betonu nebo zdiva 05 STX.THERM ALFA skladba systému: viz prohlášení o vlastnostech, tabulka 1 reakce na oheň etics: viz prohlášení o vlastnostech Vodotěsnost: viz prohlášení o vlastnostech nasákavost: viz prohlášení o vlastnostech odolnost mechanickému poškození: viz prohlášení o vlastnostech propustnost pro vodní páru: viz prohlášení o vlastnostech nebezpečné látky: neobsahuje nebezpečné látky pevnost připevnění: viz prohlášení o vlastnostech přídržnost základní vrstvy k izolačnímu výrobku: viz prohlášení o vlastnostech přídržnost lepicí hmoty k podkladu / izolačnímu výrobku: viz prohlášení o vlastnostech odolnost zatížení větrem: viz prohlášení o vlastnostech tepelný odpor etics: viz prohlášení o vlastnostech varianty zateplovacího systému STX.THERM ALFA: STX.THERM ALFA PUR STX.THERM ALFA-S STX.THERM ALFA TW STX.THERM ALFA-S TW lepení polyuretanovou hmotou ALFAFIX pur varianta pro mechanické zdvojení zateplení varianta pro izolant twinner varianta pro mechanické zdvojení s izolantem twinner Doporučený postup: viz Pokyny pro navrhování, montáž a údržbu zateplovacích systémů společnosti STOMIX Náš technik Vám připraví návrh skladby zateplení na místě a navíc ověří vhodnost stávající konstrukce. 2

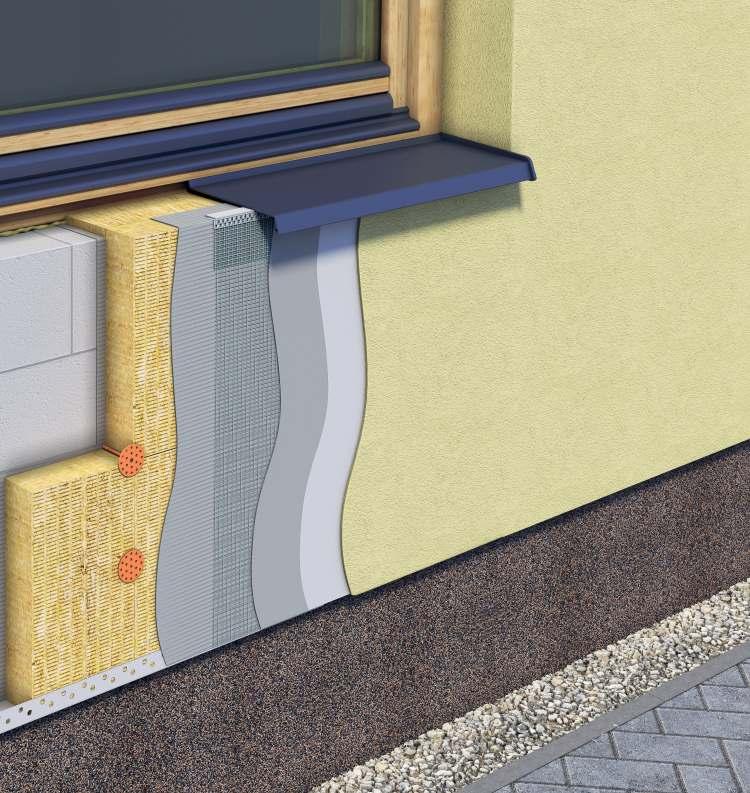

6 STX.THERM BETA zateplení výhody A RADy zateplovací systém stx.therm beta s tepelnou izolací z minerální vlny lze použít bez jakýchkoli požárně technických omezení, a to i ve výškách nad 22,5 m. I tento systém samozřejmě disponuje všemi certii káty a lze jej přizpůsobit na míru stavbě a požadavkům investora. kvalita zateplovacího systému stx.therm beta byla prokázána náročnými aplikacemi nejen v České republice, ale také v ruské federaci. od roku 2001 zde bylo tímto systémem zatepleno více než 1,2 mil. m², z toho cca m² v oblasti Jekatěrinburku na sibiři. 1 STX.THERM BETA Vnější kontaktní tepelně izolační systém s použitím desek z minerální vlny 1 Podklad: bez prachu a mastnoty, pevný, soudržný a rovný (např. beton, pórobeton či cihelné zdivo). Doporučujeme přetřít penetračním nátěrem nl nebo eh. 2 suché minerální lepicí hmoty řady ALFA- FIX s2, s1, s11, s101 3 Izolant - minerální vlna tr10/tr15 nebo tr80 (lamela) 4 suchá stěrková hmota řady ALFAFIX s1, nebo s101 pro vytvoření základní vrstvy. 5 výztužná síťovina vt1 nebo vt1/1 tvarově stálá skleněná síťovina opatřená povrchovou úpravou proti alkáliím. Kotevní prvky talířové hmoždinky pth-ex, pth-s, pth-kz, ejotherm str U 2G, tfix 8M, termoz sv II nebo ecotwist, termoz cs 8, 7 zesílení vyztužení nároží, okraje nebo části etics zdvojením síťoviny nebo lištou 8 Mezinátěr eh, hc-4 nebo hc-5 pod silikonové omítky a barvy 9 Povrchová úprava tenkovrstvé probarvené omítky řady betadekor AF/AD, saf/sad, sif/sid, VF/VD 3

7 zateplení Ilustraèní obrázek. 8 3 ETA 05/0173 kód nová zelená úsporám: svt 572 stomix, spol. s r.o. skorošice skorošice Česká republika 1020 číslo prohlášení o vlastnostech: (v příloze) Vnější tepelná izolace stěn z betonu nebo zdiva 05 STX.THERM BETA skladba systému: viz prohlášení o vlastnostech, tabulka 1 reakce na oheň etics: viz prohlášení o vlastnostech Vodotěsnost: viz prohlášení o vlastnostech nasákavost: viz prohlášení o vlastnostech odolnost mechanickému poškození: viz prohlášení o vlastnostech propustnost pro vodní páru: viz prohlášení o vlastnostech nebezpečné látky: neobsahuje nebezpečné látky pevnost připevnění: viz prohlášení o vlastnostech přídržnost základní vrstvy k izolačnímu výrobku: viz prohlášení o vlastnostech přídržnost lepicí hmoty k podkladu / izolačnímu výrobku: viz prohlášení o vlastnostech odolnost zatížení větrem: viz prohlášení o vlastnostech tepelný odpor etics: viz prohlášení o vlastnostech varianty zateplovacího systému STX.THERM BETA: STX.THERM BETA-S varianta pro mechanické zdvojení zateplení s izolantem z minerální vlny Doporučený postup: viz Pokyny pro navrhování, montáž a údržbu zateplovacích systémů společnosti STOMIX Náš technik Vám připraví návrh skladby zateplení na místě a navíc ověří vhodnost stávající konstrukce. 4

8 STX.THERM ORGANIC zateplení výhody A RADy zateplovací systém stx.therm organic s tepelnou izolací bílý nebo šedý expandovaný polystyren (eps 70 F nebo eps 100F ) se vyznačuje vysokou odolností vůči mechanickému nebo tepelnému namáhání. systém je vhodný na objekty, kde lze předpokládat výrazné mechanické namáhání nebo vandalismus. při skladbě armovaného souvrství ALFAFIX tis, výztuž r 330 a výztuž Vt1 je odolný zatížení až 80 J bez vzniku trhlin v povrchové úpravě. systém se současně vyznačuje i vysokou pružnost základní vrstvy a tím je odolný tepelnému namáhání při použití tmavých odstínů povrchových úprav. pro skladbu základní armované vrstvy stěrkový tmel ALFAFIX s1 a výztuž Vt1 je povoleno použití povrchových úprav s koeicientem světelné odrazivosti minimálně 20% a pro skladbu stěrkový tmel ALFAFIX tis a výztuž Vt1 je povoleno použití povrchových úprav s koeicientem světelné odrazivosti minimálně 12%. 1 STX.THERM ORGANIC Vnější kontaktní tepelně izolační systém s použitím desek z bílého nebo šedého polystyrenu. Vyznačuje se vysokou odolností mechanickému poškození a vzniku trhlin. 1 Podklad: bez prachu a mastnoty, pevný, soudržný a rovný (např. beton, pórobeton či cihelné zdivo). Doporučujeme přetřít penetračním nátěrem nl nebo eh. 2 Lepicí hmoty: ALFAFIX s2, s1, s11, s101,tis 3 Izolant - bílý nebo šedý izolant eps 70F, eps organická stěrková hmota ALFAFIX tis nebo případně suchá stěrková hmota ALFAFIX s1 5 výztužná síťovina vt1 nebo vt1/1 tvarově stálá skleněná síťovina opatřená povrchovou úpravou proti alkáliím. Kotevní prvky talířové hmoždinky pth-x, pth-ex, pth-s, pth-sx, pth-kz, ejotherm str U 2G, tfix 8M, termoz sv II nebo ecotwist, termoz cs 8, 7 zesílení vyztužení nároží, okraje nebo části etics zdvojením síťoviny nebo lištou 8 Mezinátěr eh, hc-4 nebo hc-5 pod silikonové omítky a barvy 9 Povrchová úprava omítky betadekor AF/AD, saf/sad, mozaikové omítky ALFADekor G, obklady brick FLeXY 5

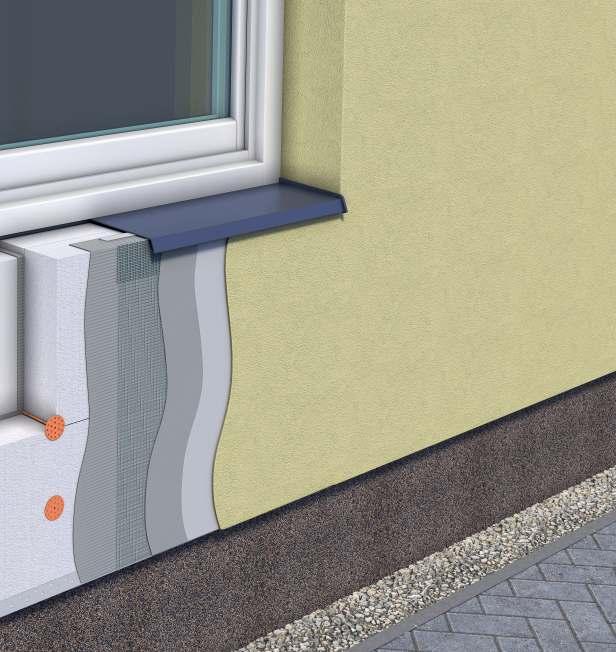

9 zateplení Ilustraèní obrázek Certifikace: stavební technické osvědčení č protokol o výsledku certii kace výrobku č certiikát výrobku č. 204/c5a/2015/ Náš technik Vám připraví návrh skladby zateplení na místě a navíc ověří vhodnost stávající konstrukce. Doporučený postup: viz Pokyny pro navrhování, montáž a údržbu zateplovacích systémů společnosti STOMIX

10 STX.THERM MONT zateplení výhody A RADy zateplovací systém stx.therm Mont je zateplovací systém s národní certii kací a certii kátem sto. Je určen na podklady tvořené ocelovým plechem o tloušťce min. 0, mm, dřevotřískovými (DtD), dřevoštěpkovými (osb), cementotřískovými (např. cetris), sádrovláknitými deskami (např. Fermacell, rigidur atd.) a magnezitovými rt deskami (pouze pro eps). systém je vhodný pro kvalitní zateplení montovaných objektů s vysokou odolností vůči prasklinám a mechanickému poškození za přijatelnou cenu. Je velmi vhodný pro zateplení objektů s ocelovou konstrukcí typu kord nebo hard. zvýšený tepelný odpor konstrukce vede k okamžitému a výraznému snížení nákladů na vytápění a zvýšení tepelné pohody v objektu. také návratnost investice je vzhledem ke stále rostoucím cenám energií velmi rychlá. Velká variabilita složení povrchového souvrství a omítek nabízí mnoho možností s ohledem na odolnost vůči zašpinění, samočistící schopnosti a mechanickou odolnost zateplení. 1 2 STX.THERM MONT Vnější tepelně izolační kontaktní systém s použitím izolačních desek z bílého nebo šedého pěnového polystyrenu eps pro montované domy a dřevostavby typu kord či okál 1 Podklad: bez prachu a mastnoty, pevný, soudržný a rovný deskové materiály např. osb, DtD, sádrovláknité, magnesiové nebo cementotřískové desky. Doporučujeme přetřít penetračním nátěrem nl nebo eh. 2 Lepicí hmoty: ALFAFIX tis, s11, pur 3 Izolant - bílý nebo šedý polysteren eps 70F 4 základní vrstva: ALFAFIX s1, s101 5 výztužná síťovina vt1 nebo vt1/1 tvarově stálá skleněná síťovina opatřená povrchovou úpravou proti alkáliím. Kotevní prvky talířek hmoždinkový tit s vhodným šroubem, ejotherm str h, termoix h, termoix b 7 zesílení vyztužení nároží, okraje nebo části etics zdvojením síťoviny nebo lištou 8 Mezinátěr eh, hc-4 nebo hc-5 pod silikonové omítky a barvy 9 Povrchová úprava tenkovrstvé probarvené omítky řady betadekor AF/AD, saf/sad, sif/sid, VF/VD 7

11 zateplení 7 Ilustraèní obrázek kód nová zelená úsporám: svt 7189 Certifikace STX.THERM MONT: stavební technické osvědčení č protokol o výsledku certiikace výrobku č certiikát výrobku č 204/c5a/2015/ Možné použití zateplovacího systému STX.THERM MONT pro: DřEvODOMy A MONTOvANé STAvBy: okál kord hard bolatické panely Náš technik Vám připraví návrh skladby zateplení na místě a navíc ověří vhodnost stávající konstrukce. Doporučený postup: viz Pokyny pro navrhování, montáž a údržbu zateplovacích systémů společnosti STOMIX 8

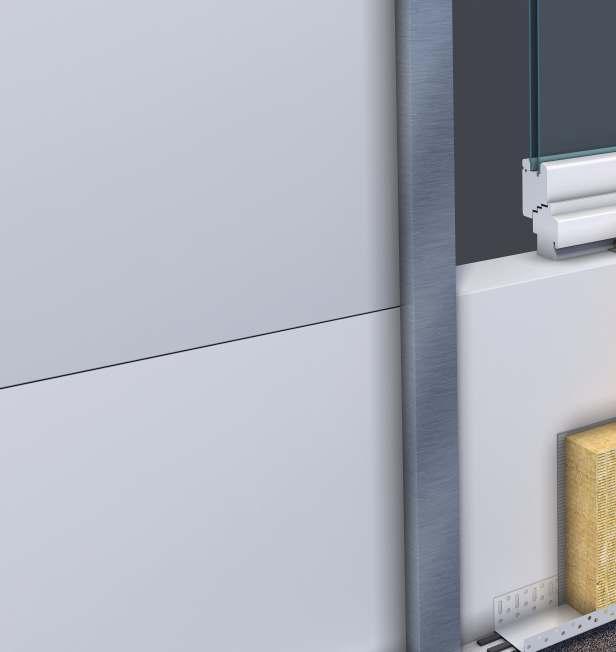

12 STX.THERM MONT MW zateplení výhody A RADy Vnější tepelně izolační kontaktní systém s použitím izolačních desek s podélným nebo kolmým vláknem z minerální vlny pro montované domy a dřevostavby. tento zateplovací systém odpovídá požárním požadavkům na bezpečnost staveb. víte, že stx.therm Mont a Mont MW patří mezi několik málo certii kovaných systémů etics, které lze použít i na ocelové montované konstrukce? 1 2 STX.THERM MONT MW Vnější tepelně izolační kontaktní systém s použitím izolačních desek s podélným nebo kolmým vláknem z minerální vlny 1 Podklad: bez prachu a mastnoty, pevný, soudržný a rovný deskové materiály např. osb, DtD, sádrovláknité, magnesiové nebo cementotřískové desky. Doporučujeme přetřít penetračním nátěrem nl nebo eh. 2 Lepicí hmoty: ALFAFIX tis, s11 3 Izolant - minerální vlna tr10/tr15 4 základní vrstva: suchá minerální hmota řady ALFAFIX s1, s101 5 výztužná síťovina vt1 nebo vt1/1 tvarově stálá skleněná síťovina opatřená povrchovou úpravou proti alkáliím. Kotevní prvky taliřek hmoždinkový tit s vhodným šroubem, ejotherm str h, termoix h, termoix b 7 zesílení vyztužení nároží, okraje nebo části etics zdvojením síťoviny nebo lištou 8 Mezinátěr eh, hc-4 nebo hc-5 pod silikonové omítky a barvy 9 Povrchová úprava tenkovrstvé probarvené omítky řady betadekor AF/AD, saf/sad, sif/sid, VF/VD 9

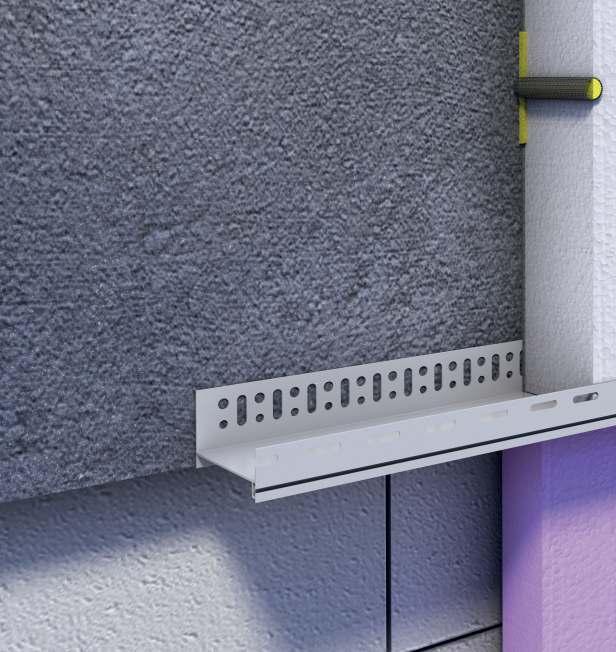

13 zateplení 7 Ilustraèní obrázek kód nová zelená úsporám: svt 7190 Certifikace STX.THERM MONT MW: stavební technické osvědčení č protokol o výsledku certiikace výrobku č certiikát výrobku č 204/c5a/2013/ varianty zateplovacího systému STX.THERM MONT MW: DřEvODOMy A MONTOvANé STAvBy: okál kord hard bolatické panely magneziove desky Náš technik Vám připraví návrh skladby zateplení na místě a navíc ověří vhodnost stávající konstrukce. Doporučený postup: viz Pokyny pro navrhování, montáž a údržbu zateplovacích systémů společnosti STOMIX 10

14 STX.THERM SANA zateplení výhody A RADy Vzhledem k použití universálního systému kotvení spiral AnksYs s výplňovou expanzní hmotou je technologie velmi vhodná na dodatečné dokotvení nestabilních zateplovacích systémů, na zdvojování etics a také na kotvení etics v materiálech, kde je běžné mechanické kotvení méně účinné nebo na nerovné podklady s nerovností max. 20 mm / 1 m. systém stx.therm sana se vyznačuje velkou variabilitou použití z hlediska druhu konstrukce, kvality podkladu nebo možných konečných povrchových úprav. 2 1 STX.THERM SANA Vnější kontaktní tepelně izolační systém s použitím izolačních desek z bílého nebo šedého polystyrenu. Jedná se o certiikovaný systém na sanaci a zdvojení uvolněných a nestabilních etics bez nutnosti jejich nákladné demontáže. 1 Podklad: beton, plné cihly, děrované cihly, pórobeton nebo původní etics s izolantem eps. Doporučujeme přetřít penetračním nátěrem nl nebo eh Lepicí hmoty: suché minerální lepicí hmoty řady ALFAFIX s2, s1, s11, s101 3 Izolant - eps 70F, twinner 4 základní vrstva: suché minerální stěrkové hmoty řady ALFAFIX s1, s101 5 výztužná síťovina vt1 nebo vt1/1 tvarově stálá skleněná síťovina opatřená povrchovou úpravou proti alkáliím. Kotevní prvky spiral Anksys sa 7 Mezinátěr eh, hc-4 nebo hc-5 pod silikonové omítky a barvy 8 Povrchová úprava tenkovrstvé probarvené omítky řady beta- Dekor AF/AD, saf/sad, sif/sid, VF/VD, mozaikové omítky ALFADekor G, obklady brick FLeXY

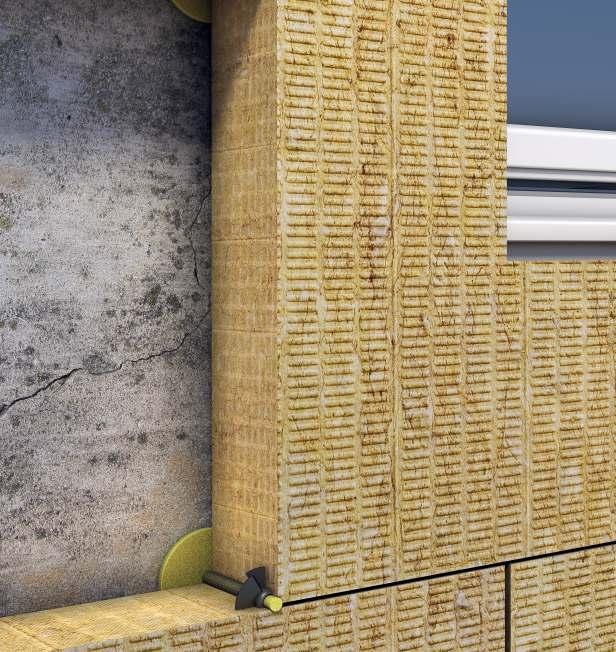

15 4 5 4 zateplení Ilustraèní obrázek. 5 kód nová zelená úsporám: svt 532 Certifikace: stavební technické osvědčení č protokol o výsledku certii kace výrobku č certiikace výrobku č. 204/c5a/201/ varianty zateplovacího systému STX.THERM SANA: SANA SANA TW systém s izolantem z polystyrenu systém s izolantem twinner Použití: oprava poškozeného zateplení upevnění zateplení do problematických podkladů zdvojení zateplení Doporučený postup: viz Pokyny pro navrhování, montáž a údržbu zateplovacích systémů společnosti STOMIX Náš technik Vám připraví návrh skladby zateplení na místě a navíc ověří vhodnost stávající konstrukce. 12

16 STX.THERM SANA MW zateplení výhody A RADy Vyznačuje se využitím nejmodernějšího velmi účinného mechanického injektovaného kotvení sa-w. systém je certiikován mimo standardní použití i na sanaci a zdvojování i nestabilních původních etics bez nutnosti jejich demontáže. výhody řešení: moderní a účinný způsob sanace nestabilních etics bez nutnosti odstranění původního etics ověřená odolnost vůči dynamickému zatížení sání větrem dle etag 004 a 014 (uplift test) univerzální systém kotvení byl odzkoušen na smykové a kombinované zatížení dle etag 020 možnost sanace nestabilních zateplovacích systémů i na podklady s méně soudržným povrchem bez náročných oprav podkladu omezení bodového prostupu tepla, podle hloubky osazení kotvy lze dosáhnout hodnot prostupu tepla λ 0,002 0,0005 W/k. výborné výsledky v případě dutých a pórovitých podkladů (duté cihly, pěnobeton, heraklit, ) STX.THERM SANA MW Vnější tepelně izolační kompozitní systém s použitím izolačních desek z podélně orientované minerální vlny tr 10 nebo tr 15 1 podklad bez prachu a mastnoty, pevný, soudržný a rovný např. beton, pórobeton či cihelné zdivo, původní etics s izolantem eps, (nebo MW s podélným vláknem). Doporučujeme přetřít penetračním nátěrem nl nebo eh. 2 Lepicí hmoty: suché minerální lepicí hmoty ALFAFIX s2, s1, s11, s101 3 Izolant - minerální vlna tr10/tr15 4 základní vrstva: suché minerální stěrkové hmoty ALFAFIX s1, s101 5 výztužná síťovina vt1 nebo vt1/1 tvarově stálá skleněná síťovina opatřená povrchovou úpravou proti alkáliím. Kotevní prvky spiral Anksys Wool sa-w 7 zesílení vyztužení nároží, okraje nebo části etics zdvojením síťoviny nebo lištou 8 Mezinátěr eh, hc-4 nebo hc-5 pod silikonové omítky a barvy 9 Povrchová úprava tenkovrstvé probarvené omítky řady beta- Dekor AF/AD, saf/sad, sif/sid, VF/VD, mozaikové omítky ALFADekor G, obklady brick FLeXY 13

17 zateplení 9 7 Ilustraèní obrázek kód nová zelená úsporám: svt 7443 Certifikace: stavební technické osvědčení č protokol o výsledku certii kace výrobku č certiikace výrobku č. 204/c5a/201/ Použití: oprava poškozeného zateplení upevnění zateplení do problematických podkladů zdvojení zateplení Náš technik Vám připraví návrh skladby zateplení na místě a navíc ověří vhodnost stávající konstrukce. Doporučený postup: viz Pokyny pro navrhování, montáž a údržbu zateplovacích systémů společnosti STOMIX 14

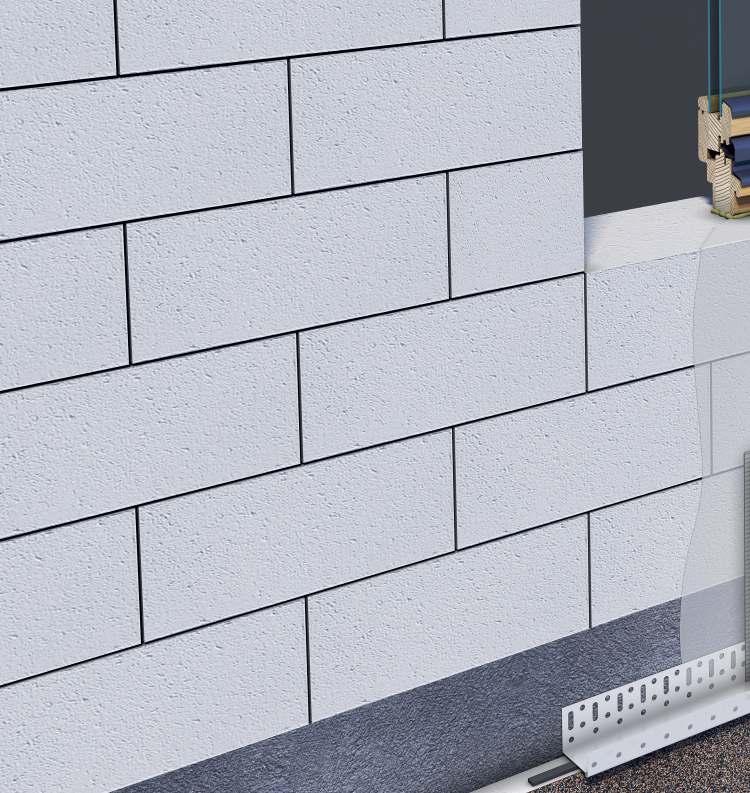

18 STX.THERM COMBI novinka zateplení výhody A RADy zateplovací systém stx.therm combi je kombinací standardních kotev termoz cs 8 společně s injektovaným systémem kotvení spiral Anksys. tento certii kovaný systém představuje ekonomické a dlouhodobé řešení v rámci zdvojování a sanace problematického zateplení s narušenou stabilitou. Variantou tohoto systému je řešení s použitím šedého polystyrenu s přídavkem graitu, díky kterému je možno použít o cca 15 % menší tloušťku izolantu při zachování stejných tepelně izolačních vlastností. 1 STX.THERM COMBI Vnější kontaktní tepelně izolační systém s použitím desek z bílého nebo šedého polystyrenu a kombinovaným kotvením 1 podklad bez prachu a mastnoty, pevný, soudržný a rovný např. beton, pórobeton či cihelné zdivo, původní etics s izolantem eps. Doporučujeme přetřít penetračním nátěrem nl nebo eh. 2 Lepicí hmoty: suché minerální lepicí hmoty ALFAFIX s2, s1, s11, s101 3 Izolant - eps 70F, twinner 4 suché stěrkové hmoty řady ALFAFIX s1, s101 5 výztužná síťovina vt1 nebo vt1/1 tvarově stálá skleněná síťovina opatřená povrchovou úpravou proti alkáliím. Kotevní prvky spiral Anksys sa, Fischer - termoz cs8 7 zesílení vyztužení nároží, okraje nebo části etics zdvojením síťoviny nebo lištou 8 Mezinátěr eh, hc-4 nebo hc-5 pod silikonové omítky a barvy 9 Povrchová úprava tenkovrstvé probarvené omítky řady beta- Dekor AF/AD, saf/sad, sif/sid, VF/VD, mozaikové omítky ALFADekor G, obklady brick FLeXY 15

19 7 zateplení Ilustraèní obrázek. 8 3 kód nová zelená úsporám: svt 9224 Certifikace: stavební technické osvědčení č protokol o výsledku certii kace výrobku č certiikace výrobku č. 204/c5a/2017/ Použití: oprava poškozeného zateplení upevnění zateplení do problematických podkladů zdvojení zateplení Náš technik Vám připraví návrh skladby zateplení na místě a navíc ověří vhodnost stávající konstrukce. Doporučený postup: viz Pokyny pro navrhování, montáž a údržbu zateplovacích systémů společnosti STOMIX 1

20 STX.THERM COMBI MW novinka zateplení výhody A RADy zateplovací systém stx.therm combi MW je kombinací standardních kotev termoz cs 8 společně s injektovaným systémem kotvení spiral Anksys. tento certii kovaný systém představuje ekonomické a dlouhodobé řešení v rámci zdvojování a sanace problematického zateplení s narušenou stabilitou. použití izolačních desek z minerální vlny vyhovuje všem požadavkům požární bezpečnosti dle Čsn STX.THERM COMBI MW Vnější tepelně izolační kompozitní systém s použitím izolačních desek z podélně orientované minerální vlny tr 10 nebo tr 15 a kombinovaného kotvení 1 podklad bez prachu a mastnoty, pevný, soudržný a rovný např. beton, pórobeton či cihelné zdivo, původní etics s izolantem eps, nebo MW s podélným vláknem). Doporučujeme přetřít penetračním nátěrem nl nebo eh. 2 Lepicí hmoty: suché minerální hmoty ALFAFIX s2, s1, s11, s101 3 Izolant - minerální vlna tr10/tr15 4 suché stěrkové hmoty řady ALFAFIX s1, s101 5 výztužná síťovina vt1 nebo vt1/1 tvarově stálá skleněná síťovina opatřená povrchovou úpravou proti alkáliím. Kotevní prvky spiral Anksys Wool sa-w, Fischer - termoz cs8 7 zesílení vyztužení nároží, okraje nebo části etics zdvojením síťoviny nebo lištou 8 Mezinátěr eh, hc-4 nebo hc-5 pod silikonové omítky a barvy 9 Povrchová úprava tenkovrstvé probarvené omítky řady betadekor AF/AD, saf/sad, sif/sid, VF/VD 17

21 7 zateplení Ilustraèní obrázek. 8 3 kód nová zelená úsporám: svt 9225 Certifikace: stavební technické osvědčení č protokol o výsledku certii kace výrobku č certiikace výrobku č. 204/c5a/2017/ Použití: oprava poškozeného zateplení upevnění zateplení do problematických podkladů zdvojení zateplení Náš technik Vám připraví návrh skladby zateplení na místě a navíc ověří vhodnost stávající konstrukce. Doporučený postup: viz Pokyny pro navrhování, montáž a údržbu zateplovacích systémů společnosti STOMIX 18

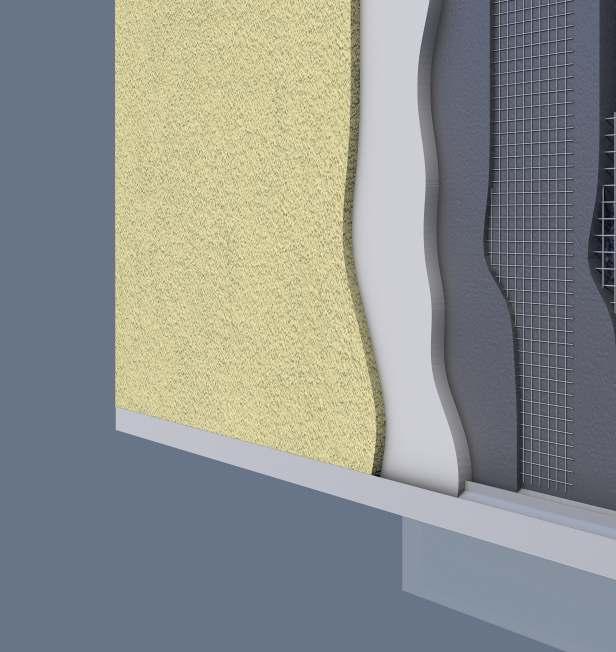

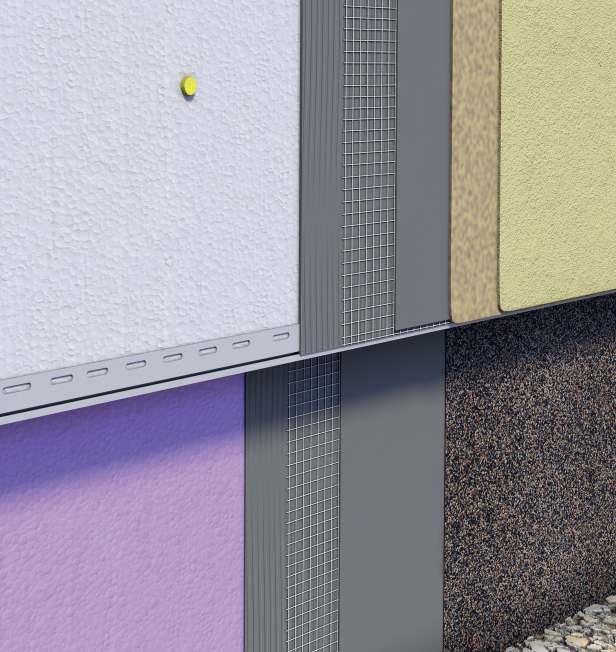

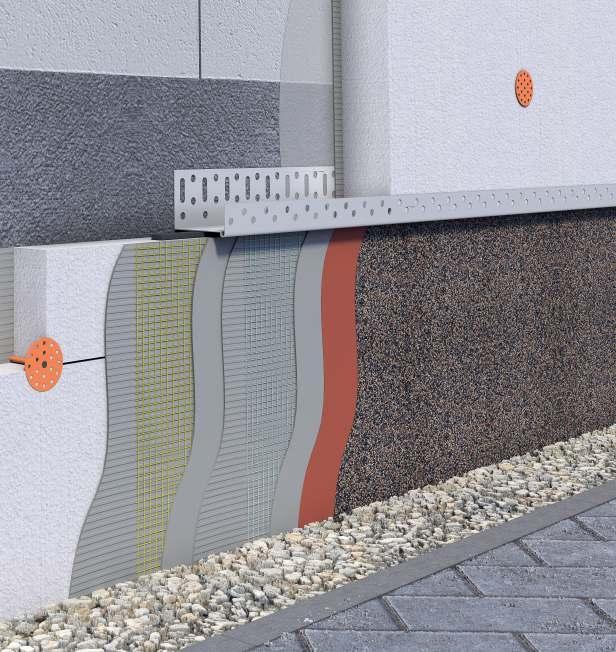

22 zateplení SOKL zateplení výhody A RADy nabídku zateplovacích systémů doplňuje řešení soklové části domu či jeho spodní části, která je vystavena největšímu riziku poškození a znečištění, např. exhalacemi či působením solí. Velký důraz je proto kladen na pevnost, otěruvzdornost a omyvatelnost materiálu. pro konečnou povrchovou úpravu doporučujeme odolné dekorativní mozaikové omítkoviny ALFADekor nebo obkladové pásky brick FLeXY ŘEŠENÍ SOKlOVé ČÁSTI Vnější kontaktní tepelně izolační systém pro řešení soklové části domu 1 podklad bez prachu a mastnoty, pevný, soudržný a rovný (např. beton, pórobeton či cihelné zdivo) 2 Podnátěr: eh, nl, hc-4 3 Lepicí hmoty: suché minerální hmoty ALFAFIX s1, s101, s11 4 Izolant: perimetr, soklová deska, Xps desky 5 Kotevní prvky: talířové hmoždinky 7 zesilující vyztužení: (není nutné) ALFAFIX s1, ALFAFIX s101 a lišty pro zateplení resp. v ploše skleněná síťovina Vt1 či pancéřová tkanina r základní vrstva: stěrková hmota ALFAFIX s1, ALFAFIX s101 a skleněná síťovina Vt1 10 Mezinátěr: eh, hc-4, betaform h01 11 Povrchová úprava: mozaikové omítky ALFADekor F/G/s, pružné obklady brick FLeXY 19

23 zateplení 1 Ilustraèní obrázek víte že: soklová část domu je vystavena největšímu riziku poškození a znečištění, např. exhalacemi či působením solí. Velký důraz je proto kladen na pevnost, otěruvzdornost a omyvatelnost materiálu. pro konečnou povrchovou úpravu doporučujeme odolné dekorativní mozaikové omítkoviny ALFADekor nebo obkladové pásky. Náš technik Vám připraví návrh skladby zateplení na místě a navíc ověří vhodnost stávající konstrukce. Doporučený postup: viz Pokyny pro navrhování, montáž a údržbu zateplovacích systémů společnosti STOMIX 20

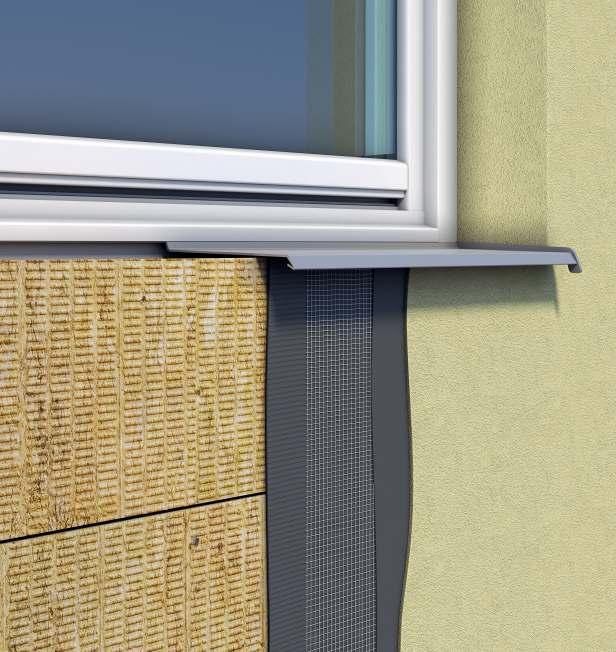

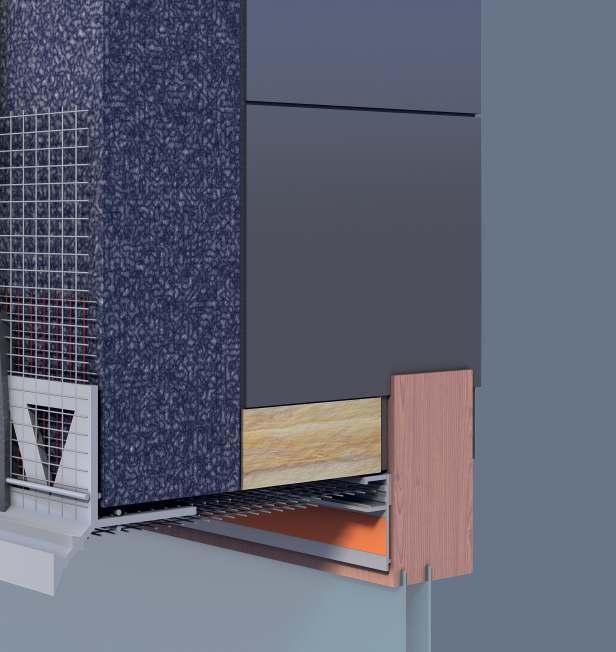

24 POŽáRNí BEzPEčNOST ETICS DLE čsn zateplení výhody A RADy V souvislosti s Čsn (požární bezpečnost staveb) nabízíme možnosti řešení ostění otvoru a nadpraží staveb bez nutnosti použití izolantu z minerální vlny v ploše zateplovacího systému. nedochází zde ke kombinaci dvou velmi odlišných druhů izolantů expandovaného polystyrenu a minerální vlny. Místo jejich styku je vždy rizikem vzniku trhlin, jejichž viníkem může být technologická nekázeň nebo použití nekvalitních komponentů zateplovacích systémů. při založení etics ve výšce 1 1,5 metru lze využít několik řešení, které mají k dispozici pko (požární klasii kační osvědčení) PROTIPOŽÁRNÍ ŘEŠENÍ OSTĚNÍ A NADPRAŽÍ ZATEPlENÍ protipožární řešení ostění a nadpraží dodatečného zateplovacího systému u stavebs hp od 12 do 22,5 m bez nutnosti použití izolantu z minerální vlny v ploše zateplení 1 Lepicí hmoty: suché minerální hmoty ALFAFIX s2, s1, s11, s101, pur 2 Izolant: bílý nebo šedý polystyren eps 70F 3 základní vrstva: suché minerální stěrkové hmoty ALFAFIX s1, s101 4 výztuž: výztužná tkanina Vt1 nebo Vt1/1 5 Izolant - desky tr10 či lamely tr80 z minerální vlny (šířka izolantu dle hloubky zapuštění okenního rámu) Profil rohový s okapnicí a tkaninou AFD nebo lišta nárožní s tkaninou AFc 7 Profil okenní začišťovací s tkaninou 8 Mezinátěr: hc-4, hc-5, eh 9 Povrchová úprava: omítky betadekor AF/AD, saf/sad, sif/sid, VF/VD, mozaikové omítky ALFADekor G, obklady brick FLeXY 21

25 Ilustraèní obrázek. zateplení varianty řešení pomocí plastové začišťovací lišty s integrovanou tkaninou a lišty rohové s okapnicí AFD nebo lišty nárožní AFc špaleta je řešena pásem minerální vlny do úrovně povrchu zdiva. přes minerální vlnu přesahuje izolant eps F lepený v ploše. Uvedená varianta je odzkoušena a splňuje podmínky Čsn možná varianta pko s oknem zároveň s konstrukcí nová varianta řešení pko s izolantem twinner Náš technik Vám připraví návrh skladby zateplení na místě a navíc ověří vhodnost stávající konstrukce. Doporučený postup: viz Pokyny pro navrhování, montáž a údržbu zateplovacích systémů společnosti STOMIX 22

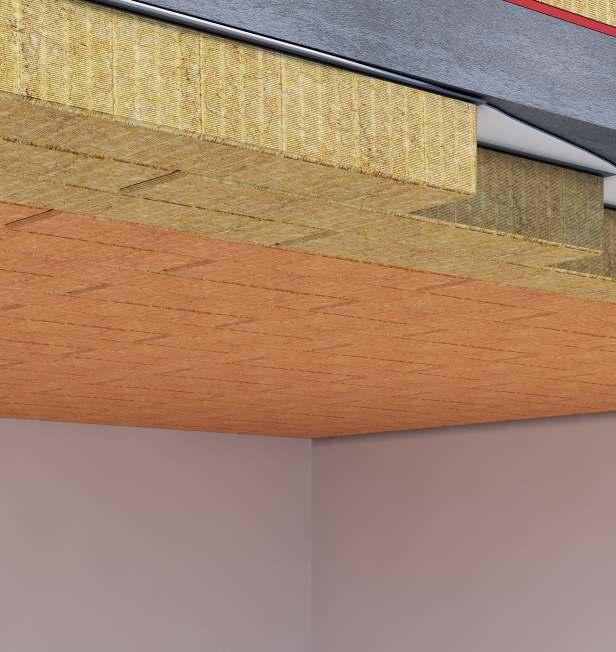

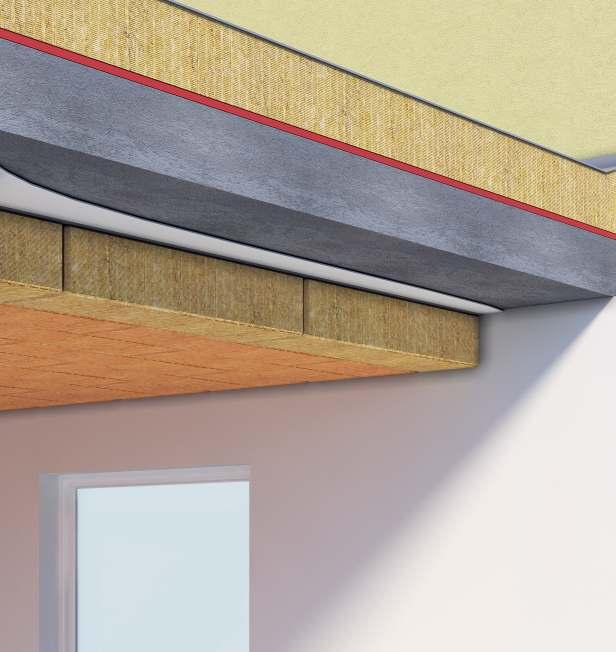

26 zateplení STROP zateplení výhody A RADy Jedná se o jednoduchý systém na zateplení stropů (např. sklepů, výrobních objektů a jiných nebytových prostor). Je tvořen deskami z kamenné vlny ve formě lamel rockwool Fasrock L frézovaný, lepicí hmoty ALFAFIX s2, která se aplikuje celoplošným lepením na kvalitní, suchý, zralý a pevný podklad zbavený všech nečistot. podklad je nutno předem ošetřit podnátěrem eh. Desky je možno mechanicky přikotvit a jejich povrch lze ponechat bez povrchové úpravy v přirozeném vzhledu. Desky kladené pravidelně vedle sebe na střih nebo na vazbu vytvářejí prostorový efekt. po dokončení montáže je možné provést konečnou úpravu povrchu stříkáním nebo válečkování pomocí plněné akrylátové barvy GAMADekor Fs1 nebo organické omítky betadekor IF ŘEŠENÍ ZATEPlENÍ STROPU Jednoduché zateplení stropů v nebytových prostorách. 1 Podklad: vyzrálý, suchý, soudržný, zbavený nečistot a mastnoty 2 Lepicí hmoty: suchá minerální hmota ALFAFIX s2 3 Izolant: Fasrock L - frézované hrany 4 Mezinátěr: eh 5 Povrchová úprava: přídavkem vláken GAMADekor Fs1 23

27 zateplení Ilustraèní obrázek. výhody řešení: jedinečné a elegantní řešení izolace stropů nevytápěných prostor (garáže, sklepy) nehořlavé a bezpečné řešení úspora energií za vytápění zkosené hrany desky vytvářejí elegantně členitý povrch zlepšení tepelněizolačních vlastností konstrukce zvýšení povrchové teploty konstrukce lze ponechat bez povrchové úpravy zateplení STROP víte, že pro zateplení sklepních prostor je toto řešení nejen vyhovující z požárního hlediska, ale hlavně je jednoduché z hlediska montáže (odpadá vrtání do betonových stropů a je jednoduché na manipulaci nad sklepními kójemi)? Náš technik Vám připraví návrh skladby zateplení na místě a navíc ověří vhodnost stávající konstrukce. Doporučený postup: viz Pokyny pro navrhování, montáž a údržbu zateplovacích systémů společnosti STOMIX 24

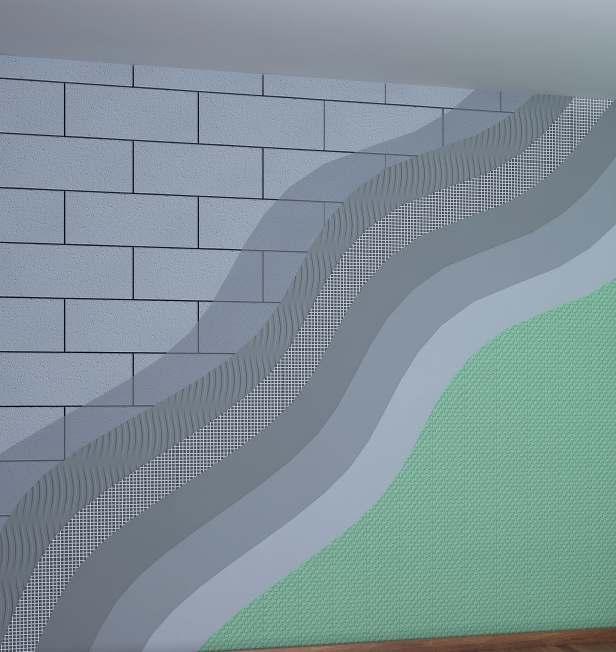

28 TAPETOvý SySTéM BALET 1 výhody A RADy povrchové úpravy při konečné úpravě interiérových stěn lze sáhnout také k méně tradičnímu řešení, které se stává stále populárnějším. Jedná se o sklotextilní tapety, které se vyznačují pevností a odolností a lze je natírat speciálními barvami. Vybrat si můžete z řady zajímavých struktur, které se podobají tkaným textiliím a po nabarvení se zvýrazní. Vzhledem k vynikající odolnosti a omyvatelnosti systému jsou sklotextilní tapety ideálním řešením pro místa, kde se pohybuje velké množství lidí, jako jsou chodby, kanceláře, restaurace či hotely TAPETOVÝ SYSTéM BALET 1 Designové sklotextilní tapety s vysokou mechanickou odolností - omyvatelné a antialergické 1 Podklad: pevný, soudržný, zbavený nečistot, prachu a mastnoty 25 2 penetrace nl nebo hc základní vrstva omítkového systému 5 Mezinátěr: hc-4, případně nl, eh Lepicí hmota: organická tenkovrstvá lepicí hmota ALFAFIX st 7 Sklovláknité tapety: plátnová nebo keprová vazba 7 Povrchová úprava: vodou ředitelná orgnická a omyvatelná barva GAMADekor I Podklad: Vhodnými podklady jsou kvalitní, vyzrálé (28 dnů) a soudržné omítky a stěrky, vápenocementové, cementové, polymer-cementové omítky, beton, plynosilikát, sádrokartón, vláknocementové, dřevovláknité desky a lamináty v interiérech staveb. podklady se musejí očistit od prachu, mastných skvrn a všech nečistot, které by mohly snížit přilnavost nátěru k podkladu. podklady musejí být pevné, vyzrálé a soudržné s pevností min. 0,25 Mpa. povrchová úprava systému balet 1 je tenkovrstvá a kopíruje nerovnosti a nepravidelnosti struktury podkladu, proto musí být podklady rovné s rovnoměrnou a přirozenou strukturou povrchu, se zapravenými hranami. podklady mohou být vlhké, ale nesmějí být mokré.

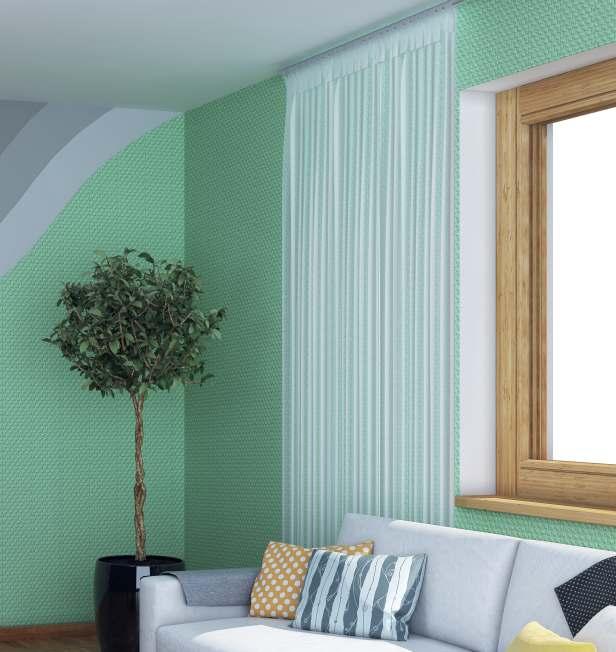

29 7 Ilustraèní obrázek. povrchové úpravy vzory a struktury sklovláknitých tapet Tapeta kat. č. t t t t t t t t Tapeta kat. č. t t t t Doporučený postup: Navrhování a provádění tapetového systému se řídí Pokyny pro provádění tapetového systému BALET 1. Náš technik Vám připraví návrh skladby zateplení na místě a navíc ověří vhodnost stávající konstrukce. 2

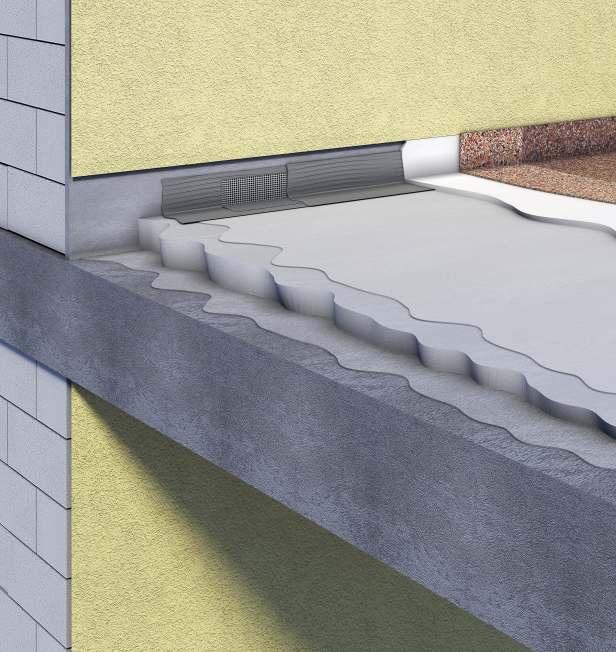

30 BALKON STANDARD CHARAKTERISTIKA sanování balkonových konstrukcí je jednou ze základních součástí revitalizace panelových domů. opravy jsou často potřebné také u rodinných domů a dalších objektů. rozsah poškození bývá značný zejména u starších budov a může mít negativní vliv na statické charakteristiky a funkčnost objektu. hlavní příčinou problémů bývá voda zatékající do konstrukce balkonu, která způsobuje korozi nedostatečně krytých železobetonových prvků. nezanedbatelný vliv mají také mráz a mechanická poškození. Defekty se projevují odkrytou, na povrchu zkorodovanou výztuží a rozsáhlými zónami poškozeného nebo chybějícího betonu v hloubce několika desítek milimetrů. 5 balkony 7 9 BAlKON STANDARD ekonomická varianta provedení balkonu s keramickým povrchem určená pro panelákové lodžie 1 Adhezivní můstek - betaform s01 2 vyspravení pomocí maltových směsí betaform s05 nebo s07 3 Mezinátěr - podnátěr eh 4 zhotovení nové hydroizolační vrstvy za použití hydroizolační stěrky betaform h01 5 Položení nášlapné vrstvy - tvořené keramickou dlažbou s pomocí lepidla na dlažbu, (např. betafix sf) Spárovací hmota 7 Balkonový profil přímý - h 22 Integral, h14 Difexx, proi l balkonový AL 8 Balkonový profil rohový - h 22 Integral, h14 Difexx, proi l balkonový AL 9 Spojka balkonová 10 Těsnicí pás a těsnící provazec 27

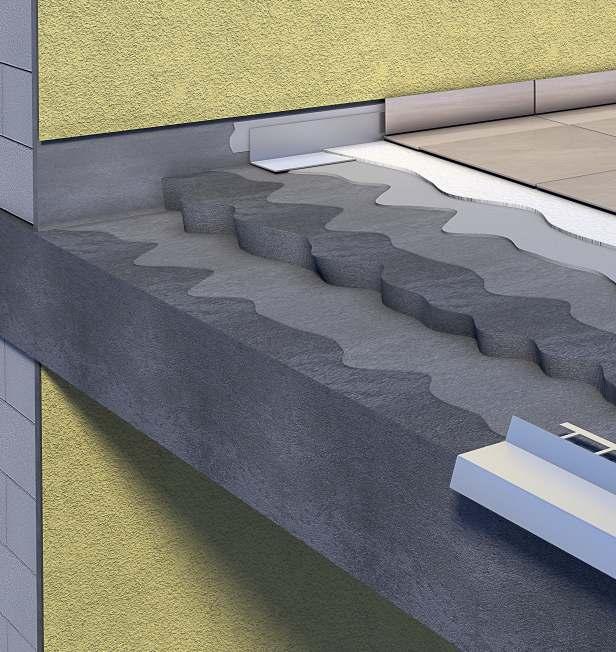

31 Ilustraèní obrázek. balkony 10 8 Doporučený postup: po nanesení podnátěru eh a adhezivní mezivrstvy (betaform s01) se narušené části vyspraví pomocí vhodné maltové směsi (betaform s05, betaform s07). následuje obnovení hydroizolace (betaform h01) a položení dlažby s pomocí lepidla (betafix sf). Balkon STANDARD při sanaci balkonů je nejdůležitější zabránit dalšímu zatékání vodydo konstrukce. po vyspravení a doplnění poškozených či chybějících částí betonu se na povrch nanese speciální hydroizolační stěrka a následuje položení zvolené podlahové krytiny, obvykle dlažby. Místo dlažby je také možné použít polyuretanovou hydroizolační vrstvu, která je současně vrstvou nášlapnou. povrch lze natřít odolnou barvou. nabízíme ucelený systém výrobků umožňující provést všechny potřebné opravy a zrekonstruovat balkon do požadované podoby. Náš technik Vám připraví návrh skladby zateplení na místě a navíc ověří vhodnost stávající konstrukce. Navrhování a provádění balkonového systému se řídí Pokyny pro montáž balkonového systému STANDARD a PROFI 28

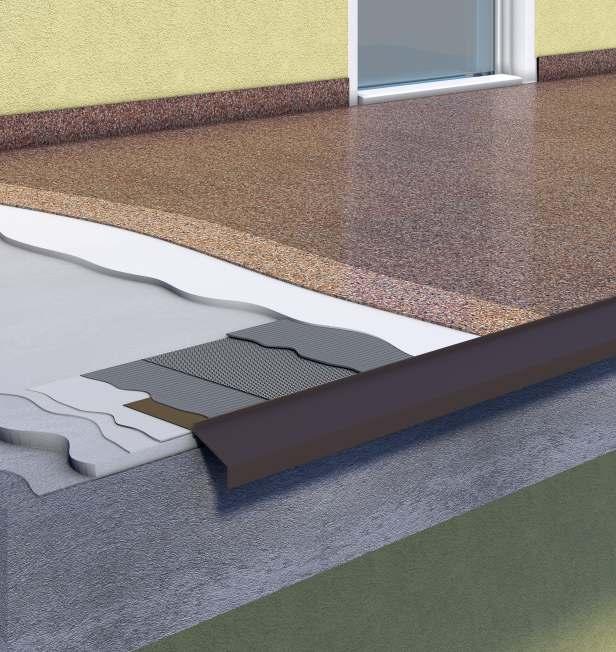

32 BALKON BETAFORM PU novinka výhody A RADy Vyvinuli jsme první bezúdržbový balkonový systém s ověřenou životností přesahující 25 let. naše převratné řešení používá jako povrchovou vrstvu místo klasické dlažby inteligentní polyuretanovou pryskyřici. balkon tak získá originální a moderní vzhled a zároveň zabráníte problémům s odpadávající dlažbou a tím i dodatečným nákladům na opravy. Jedinečná technologie inteligentních polyuretanových pryskyřic zabezpečí povrch balkonu proti pronikání vlhkosti a spolehlivou mechanickou odolnost. 7 5 balkony BAlKON BETAFORM PU profesionální řešení pro balkony a lodžie se zabráněním pronikání vody do konstrukce 1 Adhezivní můstek - betaform s01 2 Betonová spádová deska (min. 50 mm) nebo vyspravení pomocí maltových směsí betaform s05 nebo betaform s07 3 Dvousložkový penetrační nátěr - betaform px04 4 Lepicí dvousložková vrstva - betaform px05 s výztuží st pro okapový proi l 5 Polyuretanová dvousložková podlahová hmota - betaform pu02 Akrylátový posyp - betaform chips 7 Dvousložkový krycí lak - betaform pu05 8 Okapový profil D100 9 Lepicí a těsnící vrstva - betaform px05 s výztuží Vt Dvousložková těsnící vrstva - betaform px05 s výstuží Vt310 29

33 balkony Ilustraèní obrázek. Balkon BETAFORM PU bezúdržbové řešení s ověřenou životností vhodný i pro zateplení balkonů bytových i rodinných domů profesionální design a moderní balkon bez odpadávající dlažby dokonalá ochrana balkonové konstrukce proti pronikání vody silná mechanická odolnost proti poškození bezpečný protismykový povrch testovaná skladba s ověřenou životností min. 25 let Náš technik Vám připraví návrh skladby zateplení na místě a navíc ověří vhodnost stávající konstrukce. Navrhování a provádění balkonového systému se řídí Pokyny pro montáž balkonového systému BETAFORM PU 30

34 omítkové hmoty OMÍTKOVé hmoty Tenkovrstvé rustikální omítkoviny řady BETADEKOR s roztíranou nebo rýhovanou strukturou lze vytvořit zajímavý povrch stěn v exteriéru i v interiéru. Jako součást zateplovacích systémů řady STX.ThERM dotvářejí dokonalý vzhled zateplené budovy a zaručují dlouhou životnost a vysokou funkčnost zateplení jako celku ORGANICKÁ OMÍTKA BETADEKOR AF - fasádní tenkovrstvá organická omítka s roztíranou strukturou 25kg ORGANICKÁ OMÍTKA BETADEKOR AD - fasádní tenkovrstvá organická omítka s rýhovanou strukturou 25kg SIlIKONOVÁ OMÍTKA BETADEKOR SAF - fasádní tenkovrstvá organická omítka s roztíranou strukturou 25kg AF AD SAF zrnitost: 10* /15 / 20 / 30 Spotřeba: cca 1,5 4,0 kg / m² zrnitost: 20 / 25 / 30 Spotřeba: cca 1,5 4,0 kg/m 2 zrnitost: 10* /15 / 20 / 30 Spotřeba: cca 2,4 4,0 kg / m² SIlIKONOVÁ OMÍTKA SIlIKONOVÁ PRYSKYŘIČNÁ OMÍTKA SIlIKONOVÁ PRYSKYŘIČNÁ OMÍTKA BETADEKOR SAD - fasádní tenkovrstvá silikonová omítka s rýhovanou strukturou 25kg BETADEKOR SIF - fasádní tenkovrstvá silikonově pryskyřičná omítka s roztíranou strukturou 25kg BETADEKOR SID - fasádní tenkovrstvá silikonově pryskyřičná omítka s roztíranou strukturou 25kg ab ab SAD SIF SID zrnitost: 20 / 25 / 30 Spotřeba: cca 2,4 4,0 kg / m² zrnitost: 15 / 20 / 30 Spotřeba: cca 2,4 4,0 kg / m² zrnitost: 20/25/ 30 Spotřeba: cca 2,4 4,0 kg / m² SIlIKON-SIlIKÁTOVÁ OMÍTKA SIlIKON-SIlIKÁTOVÁ OMÍTKA INTERIéROVÁ OMÍTKA BETADEKOR VF - fasádní tenkovrstvá silikon-silikátová omítka s roztíranou strukturou 25kg BETADEKOR VD - fasádní tenkovrstvá silikon-silikátová omítka s rýhovanou strukturou 25kg BETADEKOR IF10 - interiérová tenkovrstvá organická omítka s roztíranou strukturou 25kg ab ab ab VF VD IF10 zrnitost: 15 / 20 / 30 Spotřeba: cca 2,4 4,0 kg / m² zrnitost: 20/25/ 30 Spotřeba: cca 2,4 4,0 kg / m² zrnitost: 10* Spotřeba: cca 1,8 2,2kg / m² *nelze použít pro zateplovací systémy 31

35 DEKOR design Všechny varianty se stříkají pomocí tlakového vzduchu a vhodného stříkacího zařízení do povrchu čerstvě aplikované omítky. Množství nástřiku ovlivňuje konečný vzhled a je nutné dodržet rovnoměrný nástřik na ucelených plochách. SF F F G G BlACKCRYSTAl SF / F / G REFlEXBAll F / G STARShINE F Dekorativní nástřik černých krystalů do omítek řady betadekor 20kg Dekorativní nástřik skleněných kuliček do omítek řady betadekor 20kg Dekorativní nástřik skleněných kuliček a zrcadlových třpytek do omítek řady 10kg betadekor omítkové hmoty zrnitost: cca sf (0,25-0,35 mm) / F (0,85-1,25 mm) / G (1,2-1,7 mm) Spotřeba: cca 0,3-1,0 kg/m 2 zrnitost: cca F (1,3-1,7 mm) / G (1,8-2,2 mm) Spotřeba: cca 0,2-0,4 kg/m2 zrnitost: cca F (1,3-1,7 mm) Spotřeba: cca 0,2-0,4 kg/m2 Ověření skladu: Ověření skladu: Ověření skladu: BlackCrystal ReflexBall StarShine MOZAIKOVé OMÍTKOVINY Mozaikové dekorativní omítkoviny AlFADEKOR se používají především na exponované plochy budov, jako jsou sokly, ostění, nároží apod. (str ) MOZAIKOVÁ OMÍTKA MOZAIKOVÁ OMÍTKA MOZAIKOVÁ STŘÍKANÁ OMÍTKA ALFADEKOR G - mozaiková organická dekorativní omítka pro exteriér a interiér ALFADEKOR F - mozaiková organická ALFADEKOR S - mozaiková organická 25kg dekorativní omítka pro exteriér a interiér 25kg dekorativní omítka pro exteriér a interiér 25kg G F S zrnitost: 1,2-1,8 mm Spotřeba: cca 5,5-,0 kg/m2 zrnitost: 0,-1,2 mm Spotřeba: cca 3,5-4,0 kg/m2 zrnitost: 0,-1,2 mm Spotřeba: cca 3,5-4,0 kg/m2 Ověření skladu: Ověření skladu: Ověření skladu: 32

36 lepicí hmoty A STĚRKY lepicí a stěrkové hmoty řady AlFAFIX tvoří nedílnou součást zateplovacích systémů řady STX.ThERM. Kvalitní lepicí hmota slouží ke spojení desek tepelné izolace s podkladem a následná stěrková hmota tvoří (spolu se skleněnou síťovinou) základní vrstvu systému lepicí hmota lepicí A STĚRKOVÁ hmota lepicí A STĚRKOVÁ hmota ALFAFIX S2 - suchá minerální lepicí hmota pro zateplovací systémy 25kg ALFAFIX S101 - suchá minerální lepicí a stěrková hmota pro zateplovací systémy 25kg ALFAFIX S1 - vylepšená suchá minerální lepicí a stěrková hmota pro zateplovací systémy 25kg šedá šedá šedá LepIcí hmoty A stěrky Spotřeba: cca 2,1-5,0 kg/m lepicí A STĚRKOVÁ hmota Spotřeba: cca 3,5-4,0 kg/m lepicí A STĚRKOVÁ hmota Spotřeba: cca 3,5-4,0 kg/m lepicí A STĚRKOVÁ hmota ALFAFIX S11 - suchá minerální lepicí a stěrková hmota s vysokou pružností pro zateplovací systémy 25kg ALFAFIX TIS - organická lepicí a stěrková hmota pro zateplovací systémy 25kg ALFAFIX ST - organická lepicí hmota pro tenkovrstvé lepení sklovláknitých tapet 25kg šedá šedá šedá TIS ST Spotřeba: cca 2,1-5,0 kg/m 2 Spotřeba: cca 1,5-3, kg/m 2 Spotřeba: cca 1,5-3, kg/m lepicí hmota NA BRICK FlEXY PUR lepicí hmota lepicí hmota NA OBKlADY ALFAFIX BS - organická lepicí hmota pro tenkovrstvé lepení obkladů brick FLeXY 25kg ALFAFIX PUR - nízkoexpanzní lepicí hmota pro zateplovací systémy. Dodáváno i pod názvem Illbruck pu kg ALFAFIX SF - suchá flexibilní lepicí hmota pro obklady 25kg šedá šedá šedá BS Spotřeba: cca 2,2-2,5 kg/m 2 Vydatnost: cca 8-10 desek izolantu Spotřeba: cca 1,5-3,5 kg/m 2 33

37 STĚRKA A ŠTUKOVÁ OMÍTKA ALFAFORM SCS - suchá minerální hmota pro stěrkovou vrstvu a štukovou omítku v jednom 25kg šedá Novinka ARMOVACÍ STĚRKA I ŠTUKOVÁ OMÍTKA V JEDNOM novinka na trhu, která v sobě kombinuje armovací stěrku a štukovou omítku v jednom balení Šetří čas i peníze, protože nakupujete jen jeden produkt Vynikající zpracovatelnost za velmi dobrou cenu Už žádné zbytky nepoužitého materiálu na stavbě Jedno balení vystačí na cca 10 m 2 stěrky se štukovou omítkou Vhodné jako i nální vrstva pro plynosilikáty (ytong, porix, apod.) Velmi vhodná pro sádrokartony a jádrové omítky Jemný, hladký vzhled s vynikající paropropustností Spotřeba: cca 2,2-3,2 kg/m 2 pro obě vrstvy FASÁDNÍ BARVY ORGANICKÁ BARVA GAMADEKOR F - vodou ředitelná organická fasádní barva 24kg SIlIKONOVÁ BARVA SIlIKONOVĚ PRYSKYŘIČNÁ BARVA GAMADEKOR SA - vodou ředitelná silikonová fasádní barva 24kg GAMADEKOR SIL - vodou ředitelná silikonově pryskyřičná fasádní barva 24kg LepIcí hmoty A stěrky F SA SIL barvy Spotřeba: cca 0,4-0, kg/m 2 (pro 2 vrstvy) Spotřeba: cca 0,4-0, kg/m 2 (pro 2 vrstvy) Spotřeba: cca 0,4-0, kg/m 2 (pro 2 vrstvy) INTERIéROVé BARVY ORGANICKÁ BARVA S VlÁKNEM GAMADEKOR FS1 - vodou ředitelná organická barva s vláknem do exteriéru i interiéru 24kg INTERIéROVÁ BARVA GAMADEKOR I - vodou ředitelná organická interiérová barva 24kg FS1 Spotřeba: cca 1,2-1,8 kg/m 2 (pro 2 vrstvy) I Spotřeba: cca 0,3-0,kg/m2 (pro 2 vrstvy) Mezi interiérové barvy patří organické barvy GA- MADekor I, ale také barva se zvýšeným obsahem plniv GAMADekor Fs1. Jejich použití odpovídá nejčastějším požadavkům zákazníků, kteří mají možnost výběru z široké palety odstínů a mohou volit z atraktivních struktur výsledného povrchu či jejich kombinací. k vynikajícím technickým vlastnostem barev patří například otěruodolnost nebo pružnost. samozřejmostí je stejně jako u ostatních výrobků šetrnost k životnímu prostředí a zdravotní nezávadnost. 34

38 PODNÁTĚRY PODNÁTĚR PODNÁTĚR NL - vodou ředitelný podnátěr pro úpravu podkladu v interiéru i exteriéru 15kg EH - vodou ředitelný podnátěr (extra hloubkový) pro úpravu podkladu v interiéru i exteriéru 15kg trans trans Spotřeba: cca 0,05-0,09 kg/m 2 Spotřeba: cca 0,04-0,07 kg/m 2 Jejich význam je především v rámci ucelených stavebních systémů, kdy jejich technické vlastnosti spolupůsobí s následnou vrstvou a vytváří tak synergický efekt. podnátěry slouží pro zlepšení a sjednocení vlastností podkladu. snižují jeho nasákavost a zlepšují přilnavost následné nanášené vrstvy. podnátěry jsou bezbarvé a ředitelné vodou. MEZINÁTĚRY MEZINÁTĚR MEZINÁTĚR HC-4 - vodou ředitelný mezinátěr pro lepidla, omítky, barvy nebo zateplovací systémy 24kg HC-5 - vodou ředitelný mezinátěr pod silikonové a silikátové hmoty 24kg ab nátěry Spotřeba: cca 0,2-0,24 kg/m2 Spotřeba: cca 0,2-0,24 kg/m2 Mezinátěry se naopak dodávají také v barevných odstínech, což je důležité u povrchových úprav s nestejnou tloušťkou vrstvy. takovými materiály jsou rýhované (zvláště tenké), roztírané a mozaikové omítkoviny, kde by mohlo nastat prosvítání podkladu. OChRANNé A SANAČNÍ NÁTĚRY KRYCÍ lak IMPREGNAČNÍ NÁTĚR SANAČNÍ NÁTĚR AK - krycí povrchový nátěr transparentní lesklý SI - impregnační silikonový nátěr transparentní bez lesku 15kg prostředek na odstranění řas, hub a plísní SMP FORTE - vodou ředitelný sanační 15kg 1kg trans trans trans Spotřeba: cca 0,0-0,18 kg/m2 Spotřeba: cca 0,0-0,12 kg/m2 Spotřeba: cca 0,01-0,0,02 kg/m2 35

39 SANACE - OChRANA BETONU Pro sanaci a ošetření betonu, železobetonu či omítek jsme vyvinuli materiály řady BETAFORM. Technické a technologické parametry všech druhů hmot byly navzájem sladěny a odpovídají nejnáročnějším technickým požadavkům hydroizolační hmota VYSPRÁVKOVÁ MAlTOVÁ SMĚS VYSPRÁVKOVÁ MAlTOVÁ SMĚS BETAFORM H01 - dvousložková pružná hydroizolační hmota 24 +9kg BETAFORM S01 - suchá maltová směs určená pro sanaci a ochranu betonu 20kg BETAFORM S05 - suchá vysprávková maltová směs s tloušťkou vrstvy 4-15 mm 25kg šedá šedá šedá Spotřeba: cca 1,-2,0 kg/m 2 na 1 mm tloušťky Spotřeba: cca 0,55-0,80 kg/m2 na jeden nátěr Spotřeba: cca 1,95 kg/m2 n na 1 mm tloušťky VYSPRÁVKOVÁ MAlTOVÁ SMĚS PODlAhOVÝ NÁTĚR PODlAhOVÝ NÁTĚR BETAFORM S07 - suchá vysprávková maltová směs s tloušťkou vrstvy 9-35 mm 25kg BETAFORM PU02 - dvousložkový BETAFORM PU05 - dvousložkový polyuretanový nátěr podlah a balkonů 30kg polyuretanový transparentní nátěr na 10kg balkony - lesklý šedá šedá šedá Spotřeba: cca 1,95 kg/m 2 n na 1 mm tloušťky Spotřeba: cca 2,5-3,0 kg/m 2 Spotřeba: cca 0,1-0,2 kg/m EPOXIDOVÁ PENETRACE TĚSNÍCÍ hmota VÝZTUŽNé PlNIVO BETAFORM PX 04 - dvousložková epoxidová penetrace pro vlhké podklady Ověření skladu: Ověření skladu: 25kg BETAFORM PX 05 - dvousložková těsnící hmota pro připojení a těsnění 25kg Výztuž ST - vláknité plnivo pro dvousložkové balkonové hmoty 10kg balkonových prvků šedá šedá bílá betonové povrchy Spotřeba: cca 0,3-0, kg/m 2 Kombinace s výztuží vt310 Spotřeba: cca 2,0-2,5 kg/m 2 Spotřeba: cca 2-4 váhové % směsi Ověření skladu: Ověření skladu: Ověření skladu: 3

40 VÝZTUŽNÁ TKANINA VÝZTUŽNÁ TKANINA DEKORATIVNÍ POSYP Výztuž VT netkaná polyesterová výztužná tkanina pro připojení a těsnění balkonových prvků. Výztuž VT netkaná polyesterová BETAFORM Chips - dekorativní 7,5m 2 výztužná tkanina pro připojení a těsnění 50m 2 akrylátový posyp do podlahového nátěru 5kg balkonových prvků. betaform pu02 bílá bílá 8 Délka: 50 m, šířka 15 cm Role: 7,5 m 2, bílá Délka: 50 m, šířka 1 m Role: 50 m 2, bílá Spotřeba: cca 0,5 kg/m 2 Ověření skladu: Ověření skladu: Ověření skladu: BAREVNé ODSTÍNY BETAFORM ChIPS V BAlKONOVéM SYSTéMU BETAFORM PU betonové povrchy Tmavě hnědá, odstín Světle hnědá, odstín Tmavě modrá, odstín Světle modrá, odstín Tmavě šedá, odstín Světle šedá, odstín Tmavě zelená, odstín Světle zelená, odstín

41 TAPETY TAPETA SKlOVlÁKNITÁ základní varianta sklovláknitých tapet s plátnovou nebo keprovou vazbou. Šíře role: 100m Balení: základní role 50m Tapeta kat. č. t t t t t t t t t t t t sklovláknité tapety k natírání jsou součástí systému pro povrchovou úpravu stěn v interiéru balet 1. po nalepení hmotou ALFAFIX st je jako konečná povrchová úprava nanesena barva GAMADekor I. Výhodou je jejich univerzální použití nezávislé na podkladovém materiálu pro elegantní výzdobu nejrůznějších druhů interiérů. tapety jsou dodávány v řadě plastických vzorů. Interiéry upravené sklovláknitými tapetami jsou vhodné i pro postižené alergií a astmatem, protože anorganický původ tapet nedává šanci pro přežití bakteriím, roztočům a plísním. navíc jsou sklovláknité tapety hygienicky nezávadné a zlepšují mechanickou ochranu stěn. oproti tradičním tapetám zvyšují požární odolnost interiéru a zabezpečují prodyšnost, čímž přispívají ke zkvalitnění klimatu místností. t1003 t100 t1009 t1010 t1011 t1013, t1013ct t2002 t2004 t2007 ostatní zboží 38

42 OBKlADY BRICK FlEXY PRUŽNÝ OBKlADOVÝ PÁSEK BRICK FLEXY - pružné obkladové pásky imitující cihly. Vhodné do interiéru i pro zateplovací systémy Rozměry: mm (rovinné), resp mm (rohové) Spotřeba: 1 m 2 krabice ( ks/44 ks) Krabice, 15 barevných vzorů Vzory a typy obkladů kat. č. brick Flexy pásek obkladový rs 100 rovinný brick Flexy pásek obkladový rs 100 rohový brick Flexy pásek obkladový rs 101 rovinný brick Flexy pásek obkladový rs 101 rohový brick Flexy pásek obkladový rs 102 rovinný brick Flexy pásek obkladový rs 102 rohový brick Flexy pásek obkladový rs 103 rovinný brick Flexy pásek obkladový rs 103 rohový brick Flexy pásek obkladový rs 104 rovinný brick Flexy pásek obkladový rs 104 rohový brick Flexy pásek obkladový rs 105 rovinný brick Flexy pásek obkladový rs 105 rohový systém brick FLeXY je stěnový obkladový systém složený z pásků z pružné hmoty brick FLeXY a disperzní lepicí hmoty ALFAFIX bs. pásky se používají jako konečná úprava stěn v exteriéru i interiéru. Vhodné pro aplikaci jako povrchová úprava zateplovacích systémů řady stx.therm. pásky jsou dodávány pouze na objednávku v úpravě rustikální (rs) a stará cihla (sc), v základním rozměru mm (rovinné), resp mm (rohové). úprava rustikální (rs) úprava stará cihla (sc) Mo102 mozaika, kámen ostatní zboží 39

43 DOPlŇKY ETICS IZOlANTY POlYSTYREN EPS F tvarově stabilizované desky z pěnového polystyrenu pro zateplení budov, montovaných domů a dřevostaveb ŠEDÝ POlYSTYREN EPS F tvarově stabilizované desky z pěnového šedého polystyrenu pro zateplení budov. Lepší součinitel celkové propustnosti tepla PERIMETR speciální eps izolační desky s polodrážkou pro tepelnou a hydro izolaci oblasti soklu a spodní stavby Rozměry: 1000x500 mm (jiné rozměry dle nabídky výrobce) Rozměry: 1000x500 mm (jiné rozměry dle nabídky výrobce) Rozměry: 1000x500 mm (jiné rozměry dle nabídky výrobce) SOKlOVÁ DESKA speciální eps izolační desky s rovnou hranou pro tepelnou izolaci soklu jednovrstvých i zateplených staveb SOKlOVÁ DESKA XPS soklová deska Xps s rovnou hranou pro tepelnou izolaci soklu jednovrstvých i zateplených staveb TWINNER Fasádní izolační desky Isover twinner jsou tvořeny kombinací minerální vlny a polystyrenu. Vhodné pro zvýšené nároky na požární bezpečnost. Rozměry: 1250x00 mm (jiné rozměry dle nabídky výrobce) Rozměry: 1250x00 mm (jiné rozměry dle nabídky výrobce) Rozměry: 1000x500 mm základní deska zakládací deska rohová deska MINERÁlNÍ VlNA TR10/TR MINERÁlNÍ VlNA TR80 lamela FASROCK G frézovaná lamela tuhá izolační deska z minerální vlny s podélnou orientací vláken pro vnější tepelně izolační kontaktní systémy řady stx.therm. Lamelová izolační deska z minerální vlny s vlákny orientovanými kolmo k ploše desky pro vnější tepelně izolační kontaktní systémy řady stx.therm. Jedná se o lamelu z minerální vlny s kolmými vlákny a povrchovou úpravou, která je určena pro stavební tepelné, protipožární a akustické izolace na stropech v interiéru. Rozměry: deska 1000x500 mm nebo 1000x00 mm (jiné rozměry dle nabídky výrobce) Rozměry: deska 1200x200 mm, 1000x200 mm nebo 1000x333 mm Rozměry: 1000x500 mm (jiné rozměry dle nabídky výrobce) ostatní zboží 40

44 DOPlŇKY ETICS KOTEVNÍ TEChNIKA ZATlOUKACÍ hmoždinka ZATlOUKACÍ hmoždinka S PlASTO- VÝM TRNEM zatloukací hmoždinka s hřibovou hlavou PTH-X - talířová zatloukací hmoždinka pro ukotvení zakládací lišty zateplovacích s předmontovaným plastovým trnem pro ETA systémů. 13/0951 kotvení zateplení ŠROUBOVACÍCÍ hmoždinka S PlAS- TOVÝM ŠROUBEM PTH-SX - talířová šroubová kotva s plastovým šroubem k mechanickému ETA 13/0951 upevnění zateplení. Rozměry: x40-80 /8x0-100 mm Průměr : /8 mm Počet : 50 ks Rozměry: 8x mm Použití : beton, plné cihly, děrované cihly, lehčený beton Průměr : 8 mm, kotevní hloubka 35mm Počet : 100/200 ks Rozměry: 8x mm Použití : plné cihly, beton, lehčený beton, pórobeton, děrované cihly Průměr : 8 mm, kotevní hloubka 35/55 mm Počet : 100/200 ks ZATlOUKACÍ hmoždinka S KOVOVÝM ZATlOUKACÍ hmoždinka S KOVOVÝM ŠROUBOVACÍCÍ hmoždinka S KOVO- TRNEM TRNEM VÝM ŠROUBEM PTH-EX - zatloukací talířová kotva s ocelovým TFIX 8M - talířová zatloukací hmoždinka PTH-S - vhodná pro pórobeton. Lze pou- trnem k mechanickému upevnění ETA s předmontovaným ocelovým trnem pro ETA žít v kombinaci se zápustným přípravkem ETA 13/ / /0951 zateplení. kotvení zateplení. pro zápustnou montáž zateplovacích systémů. Rozměry: 8x mm Použití : plné cihly, příčně děrované cihly, beton, lehčený beton Průměr : 8 mm, kotevní hloubka 25 mm Počet : 100/200 ks Rozměry: 8x mm Použití : beton, plné cihly, příčně děrované cihly Průměr : 8 mm, kotevní hloubka 25 mm Počet : 100/200 ks Rozměry: 8x mm Použití : plné cihly, příčně děrované cihly, beton, lehčený beton, pórobeton Průměr : 8 mm, kotevní hloubka 25/5 mm Počet : 100/200 ks ZÁPUSTNÝ PŘÍPRAVEK BRAVOll ZP ZÁPUSTNÝ PŘÍPRAVEK BRAVOll ZT100 MONTÁŽNÍ PŘÍPRAVEK BRAVOll MPS ZP - přípravek pro zápustnou montáž talířových kotev bravoll izolačních desek v kontaktních zateplovacích systémech. ZT100 - rozšiřující talířek pro zápustnou montáž talířových hmoždinek pth-s a pt-sx. MPS - přípravek slouží k zapuštění talířových hmoždinek pth-s a pth-sx s použitím zápustného přípravku bravoll zp. ostatní zboží Počet : 500 ks Počet : 100 ks 41

45 Talířek přídavný IT PTh 100 Talířek hmoždinkový TIT 0 / 5 přídavný talíř zvětšuje průměr hmoždinky pro upevnění plastový hmoždinkový talířek se používá v lamelových izolačních desek tr80 z minerální kombinaci se samovrtnými šrouby Vr15 a vlny. ts15 s kuželovou zápustnou hlavou Izolační talířek Termofix h10 Izolační talířek s eps zátkou a vrutem pro dřevěné deskové materiály. pro měkké izolanty z minerální vlny lze kombinovat s přídavnými talířky Dt. Používá se v kombinaci s hmoždinkami pth-s 0/8, pth-kz 0/8 a hmoždinkovým talířkem tit 0/-15. Počet : 100 ks Rozměry šroubů a vrutů : mm Použití : stěny dřevostaveb, dřevěné a ocelové konstrukce, dřevěné bednění, dřevotřískové desky, trapézový plech Průměr : 8 mm, kotevní hloubka 35/55 mm Počet : 100/200 ks Rozměry šroubů a vrutů : mm Použití : plechové nebo dřevěné podklady Kotevní hloubka : 25 mm Počet : 100 ks Izolační talířek Termofix B Izolační talířek s eps zátkou a vrutem pro dřevěné deskové materiály. pro měkké izolanty z minerální vlny lze kombinovat s přídavnými talířky Dt hmoždinka talířová, Termoz CS 8 talířová šroubovací hmoždinka s ocelovým trnem pro zápustnou i povrchovou 13/0951 ETA montáž izolačních desek eps nebo MW. hmoždinka se zápustným talířkem, Termoz CS 8/DT 110 V talířová hmoždinka s ocelovým šroubem a zápustným rozšiřovacím talířkem pro zápustnou montáž izolačních desek MW. ETA 13/0951 Rozměry šroubů a vrutů : mm Použití : plechové nebo dřevěné podklady Kotevní hloubka : 25 mm Počet : 100 ks Rozměry : 8x mm Použití : beton, plné a příčně děrované cihly, lehčený beton a porobeton Kotevní hloubka : 25 mm Průměr : 8 mm Počet : 100 ks Rozměry : 8x mm Použití : beton, plné a příčně děrované cihly, lehčený beton a porobeton Kotevní hloubka : 35 mm (plynosilikát 55 mm) Průměr : 8 mm Počet : 50/100 ks Montážní přípravek FISChER CS8 hmoždinka zápustná, Termoz SV II ecotwist Zátka Termoz SV2 ecotwist PS Montážní přípravek s -ti hranou stopkou slouží ke kotvení izolačních desek z eps. zátka je vyrobena z bílého nebo graitového pro zápustnou i povrchovou montáž talířových pro všechny uvedené tloušťky se dodává ETA eps. slouží k vyplnění otvoru po hmoždinek i scher termoz cs 8 a v jedné délce. po zapuštění hmoždinky 13/0951 zapuštění zápustné hmoždinky termoz sv zápustnou montáž termoz cs 8/Dt 110 V. se otvor zapění pur pěnou nebo vyplní II ecotwist zátkou termoz sv2 z bílého nebo šedého eps. Rozměry : 8x mm Použití : beton, plné cihly, příčně děrované cihly, lehčený beton, porobeton Kotevní hloubka : 35 mm (plynosilikát 55 mm) Průměr : 8 mm Počet : 100 ks Počet : 100 ks ostatní zboží 42

46 Montážní přípravek MT set SV II hmoždinka talířová, Ejotherm STR h hmoždinka talířová, kovový trn, EJOT přípravek slouží k aplikaci zápustných talířová hmoždinka s integrovanou zátkou h1 eco hmoždinek termoz sv II ecotwist.. a předmontovaným šroubem pro plech talířová zatloukací hmoždinka s předmontovaným ETA ETA 04/0023 Dodává se ve dvou typech pro izolace do nebo dřevo. ocelovým trnem. tloušťky 20 mm a 400 mm. 13/0951 Rozměry: 8x mm Použití : plechové nebo dřevěné podklady kotevní hloubka : 20 mm Průměr : 8 mm Počet : 100 ks Rozměry: 8x mm Použití : beton, plné cihly, příčně děrované cihly kotevní hloubka : 25 mm Průměr : 8 mm Počet : 100 ks hmoždinka talířová, plastový trn, EJOT Temovací trn pro pórobeton GBS 8x230 Vrták s upevněním SDS Plus 8x100x400 H3 talířová zatloukací hmoždinka s evropským schválením eta s předmontovaným plastovým trnem. ETA 13/0951 temovací trn pro montáž hmoždinek do pórobetonu. po vytemování otvoru dojde ke zpevnění struktury pórobetonu, pro vrtací kladiva sds+ Je určený pro příklepové i bezpříklepové vrtání do děrovaných cihel. U vrtáku je zkrácená délka upnutí. Rozměry: 8x mm Použití : beton, plné cihly, příčně děrované cihly kotevní hloubka : 25 mm Průměr : 8 mm Počet : 100 ks Rozměry: 8x100x hmoždinka talířová, kovový šroub, Ejotherm STR U 2G talířová šroubovací hmoždinka s předmontovaným ocelovým šroubem pro kotvení zateplení. ETA 13/ Montážní přípravek STR-tool 2GS hmoždinka spirálová FID 90 přípravek slouží k zapuštění talířových hmoždinek ejotherm str U2G Je určena k připevňování lehkých předmětu jako např. kamerových systémů, světel, okapových svodů apod. na zateplení. Maximální zatížení je 14 kg na jednu spirálovou hmoždinku. ostatní zboží Rozměry: 8x mm Použití : beton, plné cihly, příčně děrované cihly, beton z lehčeného kameniva, kotevní hloubka : 25 mm (5 mm porobeton) Průměr : 8 mm Počet : 100 ks Počet : 25 ks 43

47 hmoždinka spirálová krátká spirální hmoždinka vyrobená z polyamidu pro upevnění lehkých prvků, jako jsou např. domovní čísla nebo osvětlení na zateplenou fasádu. Počet : 25 ks Zátka z izolantu Počet : 100 ks polystyrenová průměr 5 mm str ps bílá polystyrenová průměr 5 mm str ps šedá zátka - polystyrenová průměr 70 mm bílá zátka - polystyrenová průměr 70 mm šedá zátka - minerální vlna str MW zátka z minerální vlny str MW a zátky polystyrenové str ps resp. str ps malá jsou součástí systému ejot str. zátka polystyrenová průměr 5 mm: polystyrenová zátka pro zakrytí hmoždinek zafrézovaných frézou na polystyren. zátka je kuželovitá a po zatlačení do vyfrézovaného otvoru pevně drží. nelze zaměňovat se zátkami k hmoždinkám ejotherm str U. pro zápustnou montáž talířových hmoždinek bravoll Fréza na izolant - kovová - 5 mm kovová frézka slouží pro zápustnou montáž talířových hmoždinek, je vhodná jak na polystyrén, tak i minerální vatu s podélným vláknem Spiral Anksys SA ETA 13/0951 Průměr : 5 mm Rozměry: 14x mm Použití : všechny podklady kotevní hloubka : 70 mm (80 mm duté materiály) Průměr : 14 mm Počet : 100/450 ks kotva je založena na vyplnění kovové spirály speciálním expanzním materiálem. kotva byla vyvinuta jako samonosný konstrukční prvek nahrazující běžné mechanické kotvy. spiral Anksys sa je certii kována a dodávána jako kotvící prvky v rámci zateplovacího systému stx.therm sana a combi. kotva se skládá ze dvou komponentů: pozinkovaná ocelová mřížka stočená do spirály o průměru 14 mm, která se po vsunutí do vyvrtaného otvoru o průměru 14 mm vyplní expanzním materiálem saf 1 nebo saf Montážní přípravek SAT Jedná se o základní sadu přípravků sat pro osazení kotev spiral Anksys mm s odolnou úderovou částí Aplikační přípravek sat Aplikační přípravek sat Aplikační přípravek sat Aplikační přípravek set Montážní kufřík ecoraw ostatní zboží 44

48 Spiral Anksys Wool (SA-W/SM70) ETA 13/ Výplňová expanzní hmota SAF 3 saf 3 je expanzní hmota pro injektované kotvení s požární klasii kací b,s1,d 0. Vyznačuje se vysokotlakou expanzí až 200 %. Je dodávaná v dóze 750 mm. Rozměry: 14x mm Použití : všechny podklady kotevní hloubka : 70 mm (80 mm duté materiály) Průměr : 14 mm Počet : 200/250 ks Mechanická injektovaná kotva spiral Anksys Wool (sa-w) je nejmodernější technologie pro kotvení desek MW tr10 a tr15. kotva se skládá ze třech částí ocelové spirály sa-w o průměru 14 mm, závrtného modulu sm 70 a výplňové expanzní hmoty saf 3. Umožňuje efektivní kotvení desek MW tr 10 a tr 15 od 100mm až do tloušťky 300 mm Počet : 12 ks Montážní unašeč SMT Montážní sada SMT/SAT Unašeč pro uchycení do AkU vrtačky pro instalaci zápustného modulu sm 70. pro osazení kotev spiral Anksys Wool je potřeba unašeč smt a přípravek sat (montážní sada) Držák elektrozařízení Eldoline PA Je vhodný jako montážní podklad pro elektrický vypínač a elektrokrabici v zateplovacím připevňuje se do předem vyfrézovaného otvoru po nalepení izolantu (eps nebo MW) Montážní váleček VARIZ Montážní deska UMP-AlU-Z Montážní deska UMP-AlU-TR Váleček VArIz se dodává v délkce mm a na potřebnou délku se upraví zaříznutím Je určena ke kotvení středně těžkých předmětů a zařízení na povrchu zateplení (např. pro kotvení zábradlí, madel, přístřešků, satelitních parabol). Je určena ke kotvení těžkých předmětů a zařízení na povrchu zateplení (např. pro kotvení markýz, venkovních schodišť a přístřešků bez vzniku tepelných mostů). ostatní zboží Průměr : 125 mm Maximální nosnost : kg Maximální nosnost : kg 45

49 DOPlŇKY ETICS VÝZTUŽNé SÍŤOVINY Síťovina skleněná VT1 nebo VT1/1 Síťovina pancéřová R330 tvarově stálá skleněná síťovina opatřená povrchovou úpravou proti alkáliím zvláště pevná skleněná síťovina zvyšuje odolnost proti mechanickému poškození. Vhodná na sokly, vchody nebo zdi poblíž hřišť. Gramáž: 131 g / m 2 (včetně alkalivzdorné úpravy 10 g / m 2 ) Balení : role 1,1 x 50 m Spotřeba : 1,15 m 2 /m 2 Počet : 1 role Gramáž: 314 g / m 2 (včetně alkalivzdorné úpravy 10 g / m 2 ) Balení : role 1 x 50 m Spotřeba : 1,0 m 2 / m 2 Počet : 1 role sklotextilní síťoviny jsou nedílnou součástí certii kovaných zateplovacích systémů. na jejich správném použití a zabudování výrazně závisí životnost fasády jako celku. přířezy sklotextilních síťovin se používají i jako diagonální výztuže rohů oken a dveří. pancéřová síťovina výrazně zvyšuje odolnost proti mechanickému poškození. DOPlŇKY ETICS lišty A PROFIlY Profil ukončovací soklový přechodový Profil ukončovací soklový přechodový Kat. číslo roh vnitřní LW roh vnější LW prodlužovací díl Lz soklový ukončovací proil s nepřiznanou okapničkou a sklovláknitou výztužnou tkaninou pro začištění omítky a zajištění svodu vody v místě přechodu různých tlouštěk izolantu. Délka : 2 m Profil omítkový ukončovací na zateplení Profil omítkový ukončovací na zateplení Kat. číslo 3 mm mm Profil okenní začišťovací lt proi l s okapničkou a s tkaninou. Lehké a přesné začištění omítky a svod vody nedochází k zatékání vody a odmrzání omítky. Délka : 2 m Ukončovací plastový proi l pro dokonalé oddělení aukončení jednotlivých části zateplení omítek. ukončení omítky v místech přechodu na jinou barvu nebo zrnitost ukončení omítky v místech přechodu na jinou povrchovou úpravu obkladové pásky apod. jednotlivé typy proi lů jsou přizpůsobeny omítkám všech zrnitostí Délka : 2 m ostatní zboží 4

50 Profil okenní začišťovací STYRO Profil okenní začišťovací STYRO Kat. číslo styro 1, m styro 2,4 m Profil okenní začišťovací la2 začišťovací okenní proil pro dilatující spojení ve 3 směrech mezi rámem okna nebo dveří a omítkou v kontaktním zateplovacím systému. Délka : 1, a 2,4 m začišťovací okenní proil styro vytváří dilatující spojení kontaktního zateplovacího systému s rámy výplní stavebních otvorů. při správném použití nedochází ke znečištění rámů a samotných výplní při montáži kontaktního zateplovacího systému. odpadá tmelení spár mezi rámem výplně a konstrukcí kontaktního zateplovacího systému. Délka : 2, m Profil okenní začišťovací PVC A/10 Profil okenní začišťovací PVC A/10 Kat. číslo cm cm cm Profil parapetní PVC parapetní proi l z plastu odolného vůči alkalickému prostředí s přesahem síťoviny 100 mm pro dokonalé začištění a spojení s parapety a atikami. okenní začišťovací proil s přesahem síťoviny 100 mm pro dokonalé začištění a spojení omítky s okenními rámy. proil je vybaven ochrannou odlamovací lamelou s lepicí páskou pro zakrývací fólii. Délka : 2 m Délka : 2 m Profil připojovací parapetní UNI proi l připojovací hpi-uni slouží k připojení ohýbaných plechových parapetů na ostění. proi l kompenzuje délkovou dilataci parapetu Profil nárožní Kombi PVC Profil nárožní Kombi Kat. číslo 10 / cm / cm / cm / cm proi l s výztužnou síťovinou s přesahem (resp. 150, 230) mm pro ochranu zateplení na rozích budov. zajišťuje spolehlivou ochranu a zpevnění rohů staveb se zateplovacím systémem. ostatní zboží Délka : 2 m Délka : 2,5 m 47

51 lišta okenní začišťovací PVC -240 Profil nárožní ve svitku PVC proi l je určen k snadnému začištění omítky a svodu vody. proil je určen k vytváření protipožárního řešení ostění a nadpraží bez nutnosti použití izolantu z MW. proi l s výztužnou síťovinou s přesahem mm dodávaná v návinu 25 m. zákazník si stříhá lištu na délku dle vlastní potřeby. Délka : 2,5 m Délka : 25 m Profil nárožní klenbový PVC Profil nárožní klenbový PVC Kat. číslo mm mm Profil rohový s okapnicí a tkaninou AFD proi l je určen k snadnému začištění omítky a svodu vody. proil je určen k vytváření protipožárního řešení ostění a nadpraží bez nutnosti použití izolantu z MW. Délka : 2,5 m nárožní proil s výztužnou síťovinou s přesahem pro přesné a bezpečné zateplení klenutých otvorů pro okna i dveře. vyztužení obloukových rohů, hran a ostění oken nebo dveří různých poloměrů ochrana rohů proti mechanickému poškození zabraňuje vzniku vlasových trhlin vytvoření ideální hrany oblouku Délka : 2,5 m Profil s okapničkou PVC Profil dilatační průběžný PVC Profil dilatační rohový PVC proi l s okapničkou a s přesahem síťoviny mm pro začištění omítky a svod vody. průběžný dilatační proil je opatřen výztužnou síťovinou s přesahem mm. zajistí dilatující spojení zateplení přes dilatační spáry ve zdivu. rohový dilatační proi l s výztužnou síťovinou (přesah mm). zajistí dilatující spojení zateplení přes dilatační spáry ve zdivu. Délka : 2,0 m Délka : 2,5 m Délka : 2,5 m ostatní zboží 48

52 Profil dilatační univerzální PVC Profil dilatační univerzální PVC Kat. číslo na spáru 1 10 mm na spáru mm Profil připojovací na oplechování proi l s okapničkou na řešení připojení povrchového souvrství zateplení k oplechování šikmých a plochých střech. Délka : 2,0 m Univerzální dilatační proi l s navařenou síťovinou. Díky pružné pohyblivé lamele se může proil použít na ploše i ve vnitřních či vnějších rozích. používá se při malých pohybech stavebních dílů, např. u řadových domů nebo ve vnitřní stavbě. Je vhodný pro tloušťku omítek do 3 mm. Délka : 2,5 m lišta zakládací Délka : 2,0 m Lišta zakládací Kat. číslo lišta zakládací AL (1,0) 153-2,0 m lišta zakládací AL (0,7) 53-2,0 m lišta zakládací AL (1,0) 13-2,0 m lišta zakládací AL (0,7) 3-2,0 m lišta zakládací AL (1,0) 173-2,0 m lišta zakládací AL (0,7) 73-2,0 m lišta zakládací AL (1,0) 183-2,0 m lišta zakládací AL (1,0) 83-2,0 m lišta zakládací AL (1,0) 193-2,0 m lišta zakládací AL (1,0) 93-2,0 m lišta zakládací AL (1,0) 203-2,0 m lišta zakládací AL (1,0) 103-2,0 m lišta zakládací AL (1,0) 213-2,0 m lišta zakládací AL (1,0) 113-2,0 m lišta zakládací AL (1,0) 223-2,0 m lišta zakládací AL (1,0) 123-2,0 m lišta zakládací AL (1,0) 243-2,0 m lišta zakládací AL (1,0) 133-2,0 m lišta zakládací AL (1,0) 253-2,0 m lišta zakládací AL (1,0) 143-2,0 m zakládací lišta pro kontaktní zateplovací systémy řady stx.therm. tloušťka plechu 1,0 mm Spojka zakládací lišty Spojka zakládací lišty Kat. číslo 3 cm (100 ks) cm (1 ks) zajišťuje vzájemně konce navazujících zakládacích lišt. spojka délky 115 cm umožňuje snadnou přípravu potřebné délky přímo na stavbě ostatní zboží Délka : 3 a 115 cm Počet : 100/1 ks 49

53 Podložka vyrovnávací Počet : 100 ks lišta zakládací Profesional PVC Podložka Kat. číslo 2 mm mm mm mm mm mm mm Vyrovnávací podložka je určena pro podložení zakládací lišty a její vyrovnání ve svislé rovině. Lišta zakládací Profesional PVC Kat. číslo 103 mm mm mm Lišta je vyrobena z plastu, který eliminuje tepelný most. součástí dodávky je 1 ks spojky a 5 ks hmoždinek se šrouby na 1 ks zakládací lišty. PŘÍSLUŠENSTVÍ PRO ZATEPLOVACÍ SYSTÉMY kvalitní zateplovací systémy budou sloužit dlouhá léta, protože jejich životnost je testována minimálně na 25 let. Aby takový kvalitní zateplovací systém měl význam, tak musí být správně řešené detaily a a doplňky zateplení (zakládací lišty, rohové a napojovací proily, dilatační proily, utěsnění v okolí stavebních otvorů,...). Všechy doplňky zateplení, ktere jsou uvedené v tomto katalogu jsou prověřeny v rámci mnoha referencí v České i slovenské republice. navíc máme několik certii kovaných řešení z hlediska požární bezpečnosti, které Vám naši obchodníci doporučí dle konkrétních požadavků Vaší stavby. Délka : 2,5 m Zakládací sada ETICS Zakládací sada ETICS se skládá Kat. číslo Lišta zakládací etics (2 m) Délka : 2,0 m tato sada je univerzální řešení pro různé tloušťky zateplení. skládá se ze dvou lišt zakládací proi l a okapní proi l. tato sada splňuje požadavky na požární ochranu v oblasti založení etics. Minimalizuje únik tepla a nahrazuje založení hliníkovou zakládací lištou. ostatní zboží 50

54 DOPlŇKY ETICS BAlKONY A lodžie Profil okapový D100 Profil okapový D100 Kat. číslo okapní proi l pro balkony přímý D100 šedý - 2m Vnější roh 90 D100 šedý 100/90 (220x220 mm) Vnitřní roh 90 D100 šedý 100/90 (220x220 mm) spojka D100 šedá VARIANTA I. Barevnost : šedá ral 7037, hnědá ral 8019, grai t ral7024 okapní hliníkový ukončovací proil okrajů balkónů a lodžií pro balkonový systém bataform pu. hrana tohoto proi lu odpovídá tloušťce polyuretanové podlahy beta- ForM pu02. proi l je odolný vůči korozi a povětrnostním podmínkám Profil difuzní / okapový DIFEXX h14 PVC Barevnost : šedá ral Upozornění : vždy s aplikací kerailtru Profil DIFEXX H14 Kat. číslo Difuzní /okapový proil DIFeXX h14 pvc Distanční / balkonový proi l DIFeXX h14, 2,5 m Vnitřní roh h14 pvc (90 ) Vnější roh h14 pvc (90 ) krytka spojovací proilu DIFeXX h14 pvc koncovka UnIVeXX (2 ks - levá i pravá) UV rezistentní plastový okapový proil vhodný jako universální řešení balkonového systému. Aplikace je vhodná jak do systémů s drenážní rohoží. skládá se ze dvou variant. VARIANTA II Profil difuzní okapový DRIP PlUS-Al -2,5 m Profil difuzní okapový DRIP PLUS-AL Kat. číslo proi l difuzní okapový DrIp plus-al -2,5 m roh vnější DrIp plus (250x250 mm) roh vnitřní DrIp plus (250x250 mm) spojovací krytka proilu DrIp plus (40 mm) krytka UnIVerzáL (2 ks - levá i pravá) VARIANTA III. ostatní zboží Barevnost : elox, sv. šedá Rozměr : Délka je 2,5 m. Ukončení je vysoké 20 mm. okapový proil se zvýšenou hranou 20 mm je vhodný jako universální řešení balkonového systému. slouží pro odtok vody z balkonů a lodžií. 51

55 Profil difuzní okapový DRIP-Al -2,5 m Profil difuzní okapový DRIP-AL Kat. číslo proi l difuzní okapový DrIp-AL -2,5 m roh vnější DrIp (250x250 mm) roh vnitřní DrIp (250x250 mm) spojovací krytka proilu DrIp (40 mm) krytka UnIVerzáL (2 ks - levá i pravá) VARIANTA IV. Barevnost : elox, sv. šedá Rozměr : Délka je 2,5 m. Ukončení je vysoké 9 mm. okapový proil s hranou 9 mm je vhodný jako universální řešení balkonového systému. slouží pro odtok vody z balkonů a lodžií Profil balkonový Al Profil balkonový AL Kat. číslo AL hliníkový rohový AL hliníkový přímý okapní plech koncovka (bal. p / L) spojka balkonová AL hliníková VARIANTA V. Použití : pouze pro variantu standard Barevnost : bílá, hnědá, šedá klempířský doplněk z hliníku pro použití v rámci systémového řešení oprav a sanace balkonů. při provádění hydroizolační stěrky betaform h01 na stavby a opravy balkonů a teras se využívá, aby umožnil odvod vlhkosti z plochy balkonů Páska BUTYl BUTYL páska Kat. číslo butyl páska 1,5 15 mm, 25 m butyl Fleece páska 100 mm, 15 m Pás těsnicí fleece PROFIEXTRA Kat. číslo pás těsnicí 120 mm/10 m pás těsnicí 120 mm/50 m pás těsnicí roh vnější 110 mm pás těsnicí roh vnitřní 110 mm Barevnost : šedá ral 7037, hnědá ral 8019, grai t ral7024 butyl páska je oboustranně samolepicí těsnicí páska pro: vytvoření parotěsné spáry u fólií zbrzďujících prostup vodní páry a parozábran; napojování fólií u výplní stavebních otvorů a u fasádních konstrukcí, lepení fólií na kovy, dřevo, plasty, beton a kámen. butyl Fleece páska je vhodná pro utěsnění spár a prasklin.tato páska může díky své konstrukci vyhovět pozdějším pohybům spáry až 10 %. ostatní zboží 52

56 Páska kompresní Kompresní páska Kat. číslo kompresní páska 10/3 (15) mm, 10,0 m kompresní páska 15/2 (10) mm, 12,5 m Páska filtrační 50 mm, délka 24 bm těsnicí, ale přitom difúzní páska na zajištění difúzních schopností balkonových systémů a zamezení vniknutí lepicí hmoty do lůžka balkonového proi lu. Rozměr : pro těsnění spár mezi okenními a dveřními rámy a zdivem. při stlačení na 30 % z maximální možné expanze je pásek vodotěsný vůči přívalovému dešti. Dále se pásky používají jako těsnění stavebních spár, např. mezi schody a stěnou, stropem a stěnou, u okenních parapetů, sklobetonových konstrukcí apod. Rozměr : šířka je 50 mm, délka 24 bm Páska těsnicí TP 00 illmod 00 Těsnicí páska TP 00 Kat. číslo těsnicí páska 15/3-7 mm, 8 m těsnicí páska 15/5-10 mm, 5, m Páska těsnicí TP 300 illac těsnicí páska pro místa s nepřímým zatížením deštěm a bez působení UV např. napojení soklů pod zakládací lištou a pod balkony. okenní těsnicí páska určená pro rychlé utěsnění připojovací spáry mezi a rámy oken nebo balkonových dveří. Rozměr : Rozměr : šířka je 15 mm, délka 13 m Tmel těsnicí SP Provazec těsnicí polyetylénový TN Profil dilatační dlažby - 2,5 m bílá ostatní zboží Barevnost : bílý Těsnicí tmel SP525 Kat. číslo těsnicí tmel sp525 kartuš 310 ml, bílý těsnicí tmel sp525 salám 00 ml, bílý speciální hybridní jednokomponentní těsnicí tmel určený k utěsnění náročných dilatačních spár a konstrukcí. Těsnicí provazec Kat. číslo těsnicí provazec mm, 100 m těsnicí provazec 10 mm, 100 m těsnicí provazec do spár balkonových systému, zabraňuje pevnému přilepení trvale pružných tmelů na dno spáry a tím pomáhá k zabezpečení přenesení dilatace spár. Rozměr : šíře je 40 mm Barevnost : šedá ramena jsou vyrobené z Al materiálu a jsou spojené s dilatačním vyměnitelným pvc proilem. 53

57 54 poznámky

58 název kat. č. str. název kat. č. str. název kat. č. str. rejstřík JMenný A ALFADekor F ALFADekor G ALFADekor s ALFAFIX bs ALFAFIX pur ALFAFIX s ALFAFIX s ALFAFIX s ALFAFIX s Distanční / balkonový profil DIFeXX h14, 2,5 m Držák elektrozařízení eldoline pa FAsrock G frézovaná lamela Fréza na izolant - kovová - 5 mm G GAMADekor F GAMADekor Fs GAMADekor I GAMADekor sa GAMADekor sil Lišta zakládací profesional pvc 143 mm M, O Mezinátěr ec Mezinátěr hc Minerální vlna tr10/tr Minerální vlna tr80 lamela Montážní deska UMp-ALU-tr Montážní deska UMp-ALU-z Montážní kufřík ecoraw Montážní přípravek bravoll Mps ALFAFIX sf H, I Montážní přípravek FIscher cs ALFAFIX st ALFAFIX tis ALFAForM scs Aplikační přípravek sat Aplikační přípravek sat Aplikační přípravek sat Aplikační přípravek set B betadekor AD betadekor AF betadekor IF betadekor sad betadekor saf betadekor sid betadekor sif betadekor VD betadekor VF betaform h betaform chips betaform pu betaform pu betaform px betaform px betaform s betaform s betaform s blackcrystal F blackcrystal G blackcrystal sf brick Flexy pásek obkladový rs 100 rohový brick Flexy pásek obkladový rs 100 rovinný brick Flexy pásek obkladový rs 101 rohový brick Flexy pásek obkladový rs 101 rovinný brick Flexy pásek obkladový rs 102 rohový brick Flexy pásek obkladový rs 102 rovinný brick Flexy pásek obkladový rs 103 rohový brick Flexy pásek obkladový rs 103 rovinný brick Flexy pásek obkladový rs 104 rohový brick Flexy pásek obkladový rs 104 rovinný brick Flexy pásek obkladový rs 105 rohový brick Flexy pásek obkladový rs 105 rovinný butyl Fleece páska 100 mm, 15 m butyl páska 1,5 15 mm, 25 m D, F Difuzní /okapový profil DIFeXX h14 pvc hmoždinka se zápustným talířkem, termoz cs 8/ Dt 110 V hmoždinka spirálová FID hmoždinka spirálová krátká hmoždinka talířová, ejotherm str h hmoždinka talířová, kovový šroub, ejotherm str U 2G hmoždinka talířová, kovový trn, ejot h1 eco hmoždinka talířová, plastový trn, ejot h hmoždinka talířová, termoz cs hmoždinka zápustná, termoz sv II ecotwist Impregnační nátěr si Izolační talířek termofix b Izolační talířek termofix h K, L kompresní páska 10/3 (15) mm, 10,0 m kompresní páska 15/2 (10) mm, 12,5 m koncovka UnIVeXX (2 ks - levá i pravá) krycí lak Ak krytka spojovací profilu DIFeXX h14 pvc krytka UnIVerzáL (2 ks - levá i pravá) krytka UnIVerzáL (2 ks - levá i pravá) Lišta okenní začišťovací pvc Lišta zakládací AL (0,7) 53-2,0 m Lišta zakládací AL (0,7) 3-2,0 m Lišta zakládací AL (0,7) 73-2,0 m Lišta zakládací AL (1,0) 83-2,0 m Lišta zakládací AL (1,0) 93-2,0 m Lišta zakládací AL (1,0) 103-2,0 m Lišta zakládací AL (1,0) 113-2,0 m Lišta zakládací AL (1,0) 123-2,0 m Lišta zakládací AL (1,0) 133-2,0 m Lišta zakládací AL (1,0) 143-2,0 m Lišta zakládací AL (1,0) 153-2,0 m Lišta zakládací AL (1,0) 13-2,0 m Lišta zakládací AL (1,0) 173-2,0 m Lišta zakládací AL (1,0) 183-2,0 m Lišta zakládací AL (1,0) 193-2,0 m Lišta zakládací AL (1,0) 203-2,0 m Lišta zakládací AL (1,0) 213-2,0 m Lišta zakládací AL (1,0) 223-2,0 m Lišta zakládací AL (1,0) 243-2,0 m Lišta zakládací AL (1,0) 253-2,0 m Lišta zakládací etics (2 m) Lišta zakládací profesional pvc 103 mm Lišta zakládací profesional pvc 123 mm Montážní přípravek Mt set sv II Montážní přípravek sat Montážní přípravek str-tool 2Gs Montážní sada smt/sat Montážní unašeč smt Montážní váleček VArIz okapní plech koncovka (bal. p / L) okapní profil pro balkony přímý D100 šedý - 2m P, R pás těsnicí 120 mm/10 m pás těsnicí 120 mm/50 m pás těsnicí roh vnější 110 mm pás těsnicí roh vnitřní 110 mm páska filtrační 50 mm, délka 24 bm páska těsnicí tp 300 illac perimetr podložka vyrovnávací 10 mm podložka vyrovnávací 15 mm podložka vyrovnávací 2 mm podložka vyrovnávací 3 mm podložka vyrovnávací 4 mm podložka vyrovnávací 5 mm podložka vyrovnávací 8 mm podnátěr eh podnátěr nl polystyren eps F polystyrenová průměr 5 mm str ps bílá polystyrenová průměr 5 mm str ps šedá prodlužovací díl Lz profil balkonový AL hliníkový přímý profil balkonový AL hliníkový rohový profil dilatační dlažby - 2,5 m profil difuzní okapový DrIp plus-al -2,5 m profil difuzní okapový DrIp-AL -2,5 m profil dilatační průběžný pvc profil dilatační rohový pvc profil dilatační univerzální pvc na spáru 1 10 mm profil dilatační univerzální pvc na spáru 1 25 mm profil nárožní klenbový pvc mm profil nárožní klenbový pvc mm profil nárožní kombi 10 / cm profil nárožní kombi 10 / cm profil nárožní kombi 10 / cm profil nárožní kombi 10 / cm profil nárožní ve svitku pvc

59 název kat. č. str. název kat. č. str. název kat. č. str. profil okenní začišťovací LA profil okenní začišťovací Lt profil okenní začišťovací pvc A/10, cm profil okenní začišťovací pvc A/10, cm profil okenní začišťovací pvc A/10, cm profil okenní začišťovací styro 1,m profil okenní začišťovací styro 2,4m profil omítkový ukončovací na zateplení 3mm profil omítkový ukončovací na zateplení mm profil parapetní pvc spiral Anksys sa spiral Anksys Wool (sa-w/sm70) spojka balkonová AL hliníková spojka D100 šedá spojka zakládací lišty 115 cm (1 ks) spojka zakládací lišty 3 cm (100 ks) spojovací krytka profilu DrIp (40 mm) spojovací krytka profilu DrIp plus (40 mm) starshine F Šedý polystyren eps F těsnicí páska 15/5-10 mm, 5, m těsnicí provazec 10 mm, 100 m těsnicí provazec mm, 100 m těsnicí tmel sp525 kartuš 310 ml, bílý těsnicí tmel sp525 salám 00 ml, bílý twinner V, Z Vnější roh 90 D100 šedý 100/90 (220x220 mm) Vnější roh h14 pvc (90 ) Vnitřní roh 90 D100 šedý 100/90 (220x220 mm) rejstřík JMenný profil připojovací na oplechování Šroubovací hmoždinka s kovovým šroubem Vnitřní roh h14 pvc (90 ) profil připojovací parapetní UnI Šroubovací hmoždinka s plastovým šroubem Vrták s upevněním sds plus 8x100x profil rohový s okapnicí a tkaninou AFD T Výplňová expanzní hmota saf profil s okapničkou pvc talířek hmoždinkový tit 0 / Výztuž st profil ukončovací soklový přechodový talířek přídavný It pth Výztuž Vt reflexball F tapeta sklovláknitá t Výztuž Vt reflexball G tapeta sklovláknitá t zápustný přípravek bravoll zp roh vnější DrIp (250x250 mm) tapeta sklovláknitá t zápustný přípravek bravoll zt roh vnější DrIp plus (250x250 mm) tapeta sklovláknitá t zátka - minerální vlna str MW roh vnější LW tapeta sklovláknitá t zátka - polystyrenová průměr 70 mm bílá roh vnitřní DrIp (250x250 mm) tapeta sklovláknitá t zátka - polystyrenová průměr 70 mm šedá roh vnitřní DrIp plus (250x250 mm) tapeta sklovláknitá t zátka termoz sv2 ecotwist ps roh vnitřní LW tapeta sklovláknitá t zátka z izolantu S, Š tapeta sklovláknitá t zatloukací hmoždinka sanační nátěr smp Forte tapeta sklovláknitá t zatloukací hmoždinka s kovovým trnem síťovina pancéřová r tapeta sklovláknitá t zatloukací hmoždinka s kovovým trnem síťovina skleněná Vt1 nebo Vt1/ tapeta sklovláknitá t zatloukací hmoždinka s plastovým trnem soklová deska temovací trn pro pórobeton Gbs 8x soklová deska Xps těsnicí páska 15/3-7 mm, 8 m

60 povrchové úpravy STRUKTURY A MOZAIKY Omítkoviny pro STX.THERM V naší nabídce omítkovin naleznete druhy určené pro konečnou povrchovou úpravu zateplených budov, jejichž vlastnosti jsou sladěny s materiály použitými v zateplovacím systému. omítkoviny betadekor jsou ekologicky šetrné, zdravotně nezávadné, vysoce odolné, trvanlivé a umožňují variabilitu povrchových úprav. zvolit lze buď roztíranou nebo rýhovanou omítkovinu s různými velikostmi zrna a s různým složením. Všechny omítkoviny vytvářejí pružnou a omyvatelnou povrchovou vrstvu s dlouhodobou odolností proti povětrnostním vlivům a UV záření. betadekor rýhovaná struktura Mozaikové omítkoviny Druhou skupinu představují mozaikové organické omítkoviny řady ALFADekor, které vytvářejí pružnou omyvatelnou vrstvu s vysokou odolností proti UV záření a povětrnostním vlivům. tato dekorativní omítkovina se používá především na soklové části nebo pro zvýraznění jednotlivých prvků fasády. kamínková struktura je nabízena ve třech druzích zrnitosti a v široké škále vzorů. omítkovina se nanáší buď nerezovým hladítkem (ALFADekor F, G), nebo stříkáním (ALFADekor s). na výběr je 35 barevných vzorů omítkovin ALFADekor F, 41 vzorů ALFADekor G a 11 barevných vzorů omítky ALFADekor s. Mozaikovou omítkovinu lze použít i k vytvoření zajímavých prvků v interiéru. povrch vytvořený mozaikovou omítkovinou ALFADekor lze dále ošetřit nanesením krycího nátěru Ak, který dodá ploše lesklý vzhled. ALFADekor s zrnitostní třída 2 mm zrnitostní tř. 2,5 mm zrnitostní třída 3 mm s403 s405 betadekor roztíraná struktura s407 s410 zrnitostní třída 1 mm zrnitostní třída 1,5 mm s401 s402 zrnitostní třída 2 mm zrnitostní třída 3 mm s408 s412 Struktury barev GAMADEKOR s40 s404 hladká struktura plněná barva se zrnem s409 57

61 ALFADekor G hrubá struktura / ALFADekor F jemná struktura G200 G201 G202 G203 G204 povrchové úpravy G205 G20 G207 G208 G209 G210 G211 G212 G213 G214 G215 G21 G217 G218 G219 G220 G221 G222 G10 G102 G109 G121 G123 G122 G118 G115 G111 G108 G119 G11 F200 při výrobě probarvených hmot se používají přírodní suroviny, které svými vlastnostmi podstatným způsobem ovlivňují výslednou barevnost tohoto zboží. nelze vyloučit drobné odchylky barevných odstínů od uvedených vzorků. 58

62 Barevnice odstínů společnosti STOMIX COLLECTION 2018 obsahuje standardizované barevné tóny vodou ředitelných barev GAMADEKOR, omítkovin BETADEKOR a mezinátěrů HC. Upozornění: při navrhování povrchů zateplovacích systémů je nutno počítat s případným barevným omezením dle pokynů pro navrhování etics. Odstíny označené grafickým symbolem a není možné použít pro následující výrobky: barvy GAMADekor sil, hc-5 a omítkoviny betadekor sif/sid, VF/VD. Odstíny označené grafickým symbolem b není možné použít pro následující výrobky: barvy GAMADekor Fs1, sil, hc-5 a omítkoviny betadekor sif/sid, VF/VD, IF10. Všechny odstíny našich omítkovin a barev jsou kontrolovány. přesto jsou nevyhnutelné barevné odchylky mezi různými výrobními šaržemi. při vlastním provádění existují další faktory, které mohou ovlivnit výsledný barevný tón omítky nebo nátěru. Jsou to zejména nasákavost, kvalita a struktura podkladu, výsledná struktura povrchu, technologie a podmínky při provádění, vysychání a vytvrzování hmot. pro dosažení jednotnosti, stejnoměrnosti a barevné shody povrchových úprav je proto nezbytné používat jednu šarži hmoty na ucelenou pohledovou plochu a dodržení technologických návodů a pokynů pro jejich provádění. barvené výrobky jsou vyráběny s použitím pigmentů a pojiv, zaručujících vysokou barevnou stálost. V oblastech s vyšším výskytem tuhých emisí je vhodné použití silikonových materiálů s výrazně zlepšenou samočisticí schopností. U plněných barev a omítek s hrubou strukturou nebo texturou povrchu je nutno počítat se subjektivním ztmavnutím odstínu účinkem působení světla a stínu. při posuzování povrchů je nutno počítat s vlivem lesku. Malé odchylky proti originálnímu barevnému tónu jsou podmíněny tiskem a materiálem. při dodatečných objednávkách stejného barevného tónu udávejte vždy číslo šarže. zohledněte prosím, že na základě druhu a struktury podkladu a struktury jednotlivých vrstev jsou možné odlišné barevné dojmy, a že během času může dojít ke změně barev. nároky způsobené výše jmenovanými příčinami nemohou být uplatňovány. Je třeba respektovat pokyny ke zpracování/technické listy, které mohou být vyžádány u stomix, spol. s r. o. koeicient odrazivosti (podíl odraženého světla v %)

63 barevnice odstínů ODSTíNy BAREvNICE COLLECTION 2018 rozdělení odstínů do 4 skupin podle výše příplatku za odstín PříPLATKy K základní CENě výrobku SKUPINA OMíTKy BARvy I zdarma zdarma II zdarma zdarma III 15,00 kč/kg 30,00 kč/kg IV 30,00 kč/kg 0,00 kč/kg 100 I I I 3 a I 9 a I I I I I I I I I I 8 a I I I I I I I I I I I I I 71 a I I I I I I I I 70 a I I I I I I I I I I I I I I I I 9 a I I I I I I I I I I I 5 a I 73 a I a I 74 a I I 4 a I 73 a I I I I I I 0 a I 70 a 02-2 I I 55 a I 7 a I I I I I 9 číslo odstínu cenová skupina IV 48 a odstíny s označením a není možné použít pro barvy GAMADekor sil, hc-5 a omítkoviny betadekor sif/sid, VF/VD. odstíny s označením b není možné použít pro barvy GAMADekor Fs1, sil, hc-5 a omítkoviny betadekor sif/sid, VF/VD, IF10. koei cient odrazivosti (podíl odraženého světla v %). Všechny odstíny s ko větším než 30 lze použít pro zateplovací systémy. z důvodu tisku může docházet k rozdílu barevných odstínů proti originálu. Vyobrazené odstíny jsou pouze ilustrační. 0

64 ODSTíNy BAREvNICE COLLECTION 2018 rozdělení odstínů do 4 skupin podle výše příplatku za odstín 05-1 I I 9 a I 7 a I 81 a I 58 a I 7 a I 75 a I 1 a I 70 a I 77 a I 54 a I 4 a I 73 a I I I I I I I I I 41 a I 55 a I 7 a I 32 a I 45 a I 59 a I 70 a I I I I I I I I I I I I I 38 a I 53 a barevnice odstínů I a I 34 a I 48 a I 4 a I 73 a I I I I I I I I I I I I I I I 40 a I 53 a I a I D I I I I I I I I I I 27 a I 35 a I 45 a I 9 a I 78 a I I I I I 5 a I 7 a I I I I 40 a I 53 a I I I I I I I 37 a I 51 a I I I I I I 25 a I 3 a I 50 a I 3 a I I I 25 a I 37 a I 51 a 20.. I 4 a 23-4 I I I 29 a I 40 a I 53 a I 5 a I I 38 a I 52 a I 4 a I 75 a I I I I I 38 a I 52 a I 5 a I I I I I 23 a I 34 a I 48 a I 3 a I 45 a I 58 a I 70 a I I I I I 53 a I 5 a I 74 a I I 59 a I 9 a I I I I I I I I I I I I I I 4 a I 72 a I 73 a I 78 a 32-3 I I I I I 19 a I 30 a I 44 a I 59 a I I I I I 15 a I 24 a I 38 a I 54 a I 14 a I 22 a I 35 a I 51 a I I I 2 a I 41 a I 57 a I 2 a I 40 a I 5 a I 15 a I 25 a I 40 a I 5 a I 1 a I 27 a I 42 a 2.0. I 58 a I 31 a I 4 a I 1 a I 19 a I 30 a 1

65 číslo odstínu cenová skupina IV 48 a odstíny s označením a není možné použít pro barvy GAMADekor sil, hc-5 a omítkoviny betadekor sif/sid, VF/VD. odstíny s označením b není možné použít pro barvy GAMADekor Fs1, sil, hc-5 a omítkoviny betadekor sif/sid, VF/VD, IF10. koeicient odrazivosti (podíl odraženého světla v %). Všechny odstíny s ko větším než 30 lze použít pro zateplovací systémy. PříPLATKy K základní CENě výrobku SKUPINA OMíTKy BARvy I zdarma zdarma II zdarma zdarma III 15,00 kč/kg 30,00 kč/kg IV 30,00 kč/kg 0,00 kč/kg I 44 a I 0 a I a I 10 a I 17 a I 32 a I 47 a I 4 a I I I I II 55 a II 58 a II T II 21 b II II II II 55 a II 1 a II T II 17 b II T II 20 b II II II II II 4 a II II 1 a 022-B II T II 13 b II II II T II 19 b II 1 a II T II 23 b 032-A II II II II II 48 a II 5 a II 5 a II 5 a 01-4 II II II 0 a II 50 a II 44 a II 52 a II 28 a II 27 a II II II 25 a II 24 a II II II 21 a II 28 a II II A II II A II II 58 a 212-A II II II II 19 a II 24 a II 44 a 221-B II II 28 a 232-A II II II II 52 barevnice odstínů II II 17 a II 25 a II 17 a II II II 17 a 22-B II II 22 a II II II 1 a II 2 a II II A II II 27 a II II 17 a II 34 a II II II C II II II 41 a II 40 a II 49 a II A II II II II II 5 a II 2 a II 8 a 31-4 II II 14 a II T II 11 b II 10 a II 10 a II II II 15 a II 11 a II 1 a II 9 a II 9 a II 14 a II 20 a II 14 a II a 00.4.T III 35 b III 50 a III T III 41 b III III 51 a III 5 a III III 47 a III 53 a 021-H III III III 48 a III 54 a 031-H III III III T III 21 b III 41 a III 49 a III 48 a III 49 a III 44 a III 50 a III 44 a III 45 a III 15 a III 19 a III III 13 a III 17 a III 18 a III III H III H III G III III III 33 a 231-G III III 15 a III 20 a III III T III 22 b III 12 a III 12 a III III 12 a 21-H III III III 13 a III III 20 a III 2 a III E III III 33 a III T III 30 b 341-H III T III 22 b III 49 a III 58 a III a III 9 a III 7 a III 7 a IV 43 a 042..T IV 35 a,b IV 42 a IV 33 a IV 40 a T IV 23 a,b IV 28 a IV 34 a 03.7.T IV 20 a,b IV 37 a IV 43 a IV 35 a IV 39 a z důvodu tisku může docházet k rozdílu barevných odstínů proti originálu. Vyobrazené odstíny jsou pouze ilustrační. 2
