1 M Podlahy

2 Obsah 1. Úvod Funkce Základní názvosloví Požadavky na podlahy Mechanická odolnost Tepelně technické požadavky Akustické požadavky (ČSN ) Odolnost proti vodě a vlhkosti Ostatní požadavky Dělení podlah Konstrukce Vrstvy podlah Podkladní a vyrovnávací vrstva Izolační vrstvy Roznášecí vrstva Pomocné vrstvy Konstrukční možnosti podlahy Plovoucí podlahy Tuhé podlahy Dvojité podlahy Vytápěné podlahy Detaily napojení podlah Nášlapné vrstvy Dřevěné podlahy Dlažby Potěry a lité podlahy Povlakové podlahy Zdroje Použitá literatura Zdroje fotografií... 24

3 Poznámky z pozemního stavitelství 1. Úvod 1.1 Funkce základní norma pro navrhování ČSN Podlahy společná ustanovení vodorovná nenosná, zpravidla vícevrstvá konstrukce, která tvoří vnitřní úpravu vodorovných povrchů (strop, terén). Hlavní funkce jsou estetika, zlepšení vlastností podkladních vrstev (teplo, akustika apod.), hygieničnosti a zajištění potřebných provozních podmínek. Požadavků na podlahy je hodně, jedním z hlavních je, aby byla čistá. [001] 1.2 Základní názvosloví Podlaha není jen koberec skládá se z několika vrstev: nášlapná vrstva vlastní povrch podlahy + spojovací hmota (lepidlo) roznášecí vrstva podklad nášlapné vrstvy izolační vrstva plní ochrannou funkci (tepelněizolační, akustickou, hydroizolační, atd.) podkladní vrstva přenáší zatížení z podlahy (stropní konstrukce, podkladní souvrství na terénu). Podlahový sokl (přímá návaznost na obklad stěny) Nášlapná vrstva Izolační vrstva Roznášecí vrstva (Podhled) Podkladní vrstva (stropní konstrukce) Hlavní vrstvy podlahy. [002] - 3 -

4 M Podlahy 1.3 Požadavky na podlahy Mechanická odolnost Podlaha přenáší užitné zatížení do podkladu musí odolávat mechanickému zatížení bez ztráty funkce. U podlah nás zajímá celá řada mechanických vlastností konkrétní požadavky závisí na typu provozu (ne vždy jsou pro nás důležité všechny vlastnosti): pevnost v tlaku; přídržnost spojení povlaku s podkladem; odolnost proti nárazu zvláště pro průmyslové objekty; odolnost proti soustředěnému zatížení bodové zatížení (především pro pružné podlahové krytiny trvalá deformace); tvrdost povrchu; odolnost proti obrusu obrusnost nášlapné vrstvy; pružnost pružný průhyb podlahy při dynamickém zatížení (například při sportu) Tepelnětechnické požadavky Jako u ostatních konstrukcí musí vyhovovat požadavkům ČSN : součinitel prostupu tepla podlaha přilehlá k zemině Un 0,45 [W/m2K], Urec 0,3 [W/m2K]; teplota povrchu podlahy; kondenzace vodní páry pro podlahy na terénu se neřeší. Pro podlahové konstrukce navíc zkoumám jejich tepelnou jímavost hodnotím podlahu z hlediska odjímání tepla lidskému or- Rozdělení podlah podle poklesu dotykové teploty. ganismu. Podle schopnosti podlahy odjímat teplo pak dochází ve stádiu reakce: k dalšímu poklesu teploty nohy jedná se o podlahy studené; k nárůstu kontaktní teploty jedná se o podlahy teplé Akustické požadavky (ČSN ) Při rozdílném akustickém režimu hodnotím celou konstrukci (podhled, strop, podlahu) z hlediska: vzduchové neprůzvučnosti (je nejvíce ovlivněna plošnou hmotností); kročejovou neprůzvučnost (je nejvíce ovlivněna pružným oddělením konstrukce podlahy od ostatních konstrukcí). Základní pojmy: laboratorní vzduchová neprůzvučnost R (db); normalizovaná hladina kročejového hluku Ln (db); stavební neprůzvučnost R (db), resp. L n (zahrnut vliv vedlejších cest nižší o 3 až 5 db). Chráněný prostor bytové domy byt R w (db) L n,w (db) Všechny místnosti druhých bytů Veřejné používané prostory domu (schodiště, chodby ) Kročejová a zvuková neprůzvučnost. [003] - 4 -

5 Poznámky z pozemního stavitelství Odolnost proti vodě a vlhkosti Zajišťuji pro podlahy, které jsou často v kontaktu s vlhkostí (koupelny, kuchyně, atd.) druh nášlapné vrstvy a hydroizolací. Snaha zamezit pronikání par z nižšího podlaží řeším parozábranami Ostatní požadavky mezní odchylky rovinnosti + způsob měření (2 mm/2 m); vlhkost podkladu 2 až 5 %; minimální tloušťky roznášecích vrstev betonových mazanin v plovoucích podlahách; optické vlastnosti rozložení jasu; bezpečnost provozu skluz; požární bezpečnost šíření plamene; odolnost vůči chemikáliím; elektrické vlastnosti; estetické požadavky rovinnost podlahy (1 10 mm/2 m), stálobarevnost, atd.; požadavky na údržbu a čištění. 1.4 Dělení podlah A. Podle konstrukce tuhá podlaha (pevně spojena s podkladní vrstvou) bez zvukově-izolační vrstvy; plovoucí podlaha (od podkladních vrstev pružně oddělena): těžká roznášecí vrstva zpravidla beton; lehká zpravidla suchá montáž. dvojité podlahy oddělení nášlapné vrstvy od podkladu vzduchovou mezerou. B. Podle tepelné pohody velmi teplá pokles dotykové teploty do 3,8 C pokoj, ložnice, děti, atd.; teplá pokles dotykové teploty do 3,8 5,5 C pracovna, kuchyň, atd.; méně teplá pokles dotykové teploty do 5,5 6,9 C koupelna, WC, chodba, atd.; studená pokles dotykové teploty od 6,9 C místnosti bez požadavků. C. Podle umístnění vnitřní (interiérové) vnější (exteriérové) 2. Konstrukce 2.1 Vrstvy podlah Podkladní a vyrovnávací vrstva přenáší zatížení z podlahy a zajišťuje její základní rovinnost; je tvořena podkladním betonem, nebo stropní konstrukcí a navržena na minimální zátěž 2 kn/m 2. V případě nevyhovující rovinnosti a absence roznášecí vrstvy se realizuje pouze vyrovnávací vrstva, která je zpravidla realizována jako: cementový potěr, betonová mazanina; polystyrén beton, pěnobeton nebo betony s lehkým kamenivem (keramzit); násyp lehký (izolační) materiál Perlit ES, Knauf, Liapor; samonivelační stěrka. Podkladní vrstva podkladní beton. [004] Podkladní vrstva stropní konstrukce. [005] - 5 -

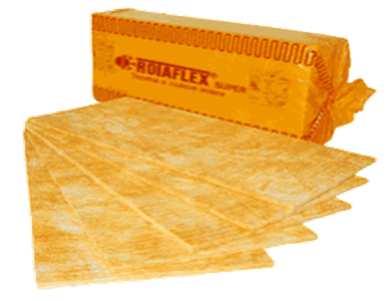

6 M Podlahy Izolační vrstvy A. Tepelněizolační Je-li požadována, zabezpečuje tepelnou izolaci podlahy na terénu nebo podlahy nad nevytápěným (částečně vytápěným) prostorem. Materiál: desky z extrudovaného polystyrenu XPS; desky z pěnového polystyrenu; násypy z lehkých izolačních hmot (perlit, keramzit, liapor); desky z minerální vlny (Rockwool, Isover, Orsil). tloušťka izolace na terénu cca 100 mm (pro pasivní domy 200 mm); POZOR součinitel prostupu tepla podlahy vzdálené do 2 m od obvodové konstrukce má zvýšené požadavky (viz ČSN ). B. Zvukově-izolační tlumí přenos kročejového hluku zabezpečuje plovoucí působení; může mít také částečně tepelněizolační funkci; tloušťka akustické izolace cca mm. Materiál: desky z minerálních vláken s vysokou objemovou hmotností (Isover, Orsil, Rockwool, Rotaflex, Ursa); desky z elastifikovaného PPS tl 25 až 40 mm (Rigifloor, Stropogterm); podložky foliového typu Ethafoam, Dupizol tl. 4, 6, 8 mm (v plovoucích podlahách Mirelon); desky z technické pryže nebo korku tloušťky 6, 8, 12 mm; rohože z kokosových vláken; doplňující efekt mají též vyrovnávací násypy např. Knauf, Liapor, atd. Tepelná izolace ISOVER. Tepelná izolace POLYSTYREN. Akustická izolace TAFLEX. Akustická izolace RIGIFLOOR. Akustická izolace MIRELON. Kročejová izolace přináší efekt 20 až 35 db v hodnotě indexu kročejové neprůzvučnosti. C. Hydroizolační Je-li požadována, zabezpečuje hydroizolaci podlahy místností s mokrým provozem (koupelny, WC, kuchyně atd.). Materiál: nátěrové hydroizolace především méně namáhané mokré provozy; stěrkové hydroizolace akrylátová báze, cementoakrylátové báze, bituminové stěrky, stěrky ze syntetických pryskyřic; asfaltové izolace v pásech typu S ( R ) IPA, Bitubitagit, Extrasklobit, Polyelast, Bitalbit; foliové izolace z termoplastických hmot: měkčené PVC Ekoplast, fatrafol, Sikaplan. Hydroizolace asfaltová BITUBITAGIT. Hydroizolace foliová FATRAFOL. Stěrková hydroizolace HYDROSTOP

7 Poznámky z pozemního stavitelství Roznášecí vrstva rovnoměrně roznáší zatížení z nášlapné vrstvy, u plovoucích podlah absorbuje kročejový hluk, u těžkých plovoucích podlah zlepšuje vzduchovou neprůzvučnost; slouží jako vyrovnávací vrstva; v případě podlahového vytápění akumuluje teplo; u pevných podlah tvoří podkladní vrstvu; mezi místnostmi, u velkých místností a v případě použití podlahového vytápění je nutné tuto vrstvu dilatovat. Pokládka KARI sítí. [006] Betonáž podlahy. [007] A. Monolitické mazaniny betonové mazaniny: minimální tloušťky 50 mm + Kari sítě; tloušťky 50 až 100 mm (pro obytné a občanské budovy); dilatace 3 3 m, s výztuží maximálně 5 5 m. cementové potěry (dvouvrstvé, polymer cementové). B. Samonivelační hmoty Anhydrid (bez výztuže): rovinatost dle ČSN bez nutnosti stěrkování; minimální riziko vzniku smršťovacích trhlin; možnost zatížení 50 % po 24 hodin po vylití; dokonalé obepnutí vytápěcích hadů. cementová báze s plastifikátory. C. Desky z aglomerovaného dřeva Spojované na pero a drážku, min. 2 (3) vrstvy navzájem přesazené: OSB dřevoštřískové desky; desky třískocementové Cetris; vodovzdorné překližky; kompletizované kazety. betonové prefabrikované desky (dvojité podlahy); kovové panely (dvojité podlahy). Ukládání anhydritu. [008] Dřevotřískové desky OSB. Třískocementové desky CETRIS Pomocné vrstvy A. Kladecí vrstva Vvyžaduje-li to materiál nášlapné vrstvy (maltové lože, lepidlo, tmel). B. Dilatační vrstva zajišťuje dilataci souvrství od obvodových a vodorovných konstrukcí; patří sem soklové lišty a dilatační pásky. C. Separační vrstva Lepicí tmel BOTACT. Separační lepenka A-330H. Hlavní funkcí je ochrana (zabraňuje znehodnocení) jednotlivých vrstev (např. nasáknutí tepelněizolační vrstvy od vody z betonu roznášecí vrstvy)

8 M Podlahy 2.2 Konstrukční možnosti podlahy Plovoucí podlahy nášlapná vrstva společně s roznášecí tvoří tuhou desku pružně oddělené od podkladu a stěn zamezení přenášení kročejového hluku A. Těžká plovoucí podlaha roznášecí vrstva je betonová mazanina minimální tloušťky 40 (50) mm + výztuž kari sítí; izolaci je nutné ochránit hydroizolací (proti vniknutí vody z betonu); zlepšuje i vzduchovou neprůzvučnost. Schéma těžké plovoucí podlahy. Realizace těžké plovoucí podlahy. [009] Realizace těžké plovoucí podlahy. [010] Pokládka izolace + okrajový pásek. [011] Vybetonováno ještě vystěrkovat. [012] B. Lehká plovoucí podlaha plošná hmotnost > 15kg/m 2, méně přitěžuje konstrukce (rekonstrukce podkroví); roznášecí vrstva OSB desky, sádrokarton atd.; suchá výstavba rychlost; roznášecí vrstva minimálně 2 vrstvy přesah desek. Schéma lehké plovoucí podlahy. Realizace lehké plovoucí podlahy. [013] Pokládka OSB desek druhá vrstva. [014] Pokládka izolace + okrajový pásek. [015] Násyp z keramzitu jako izolace. [016] - 8 -

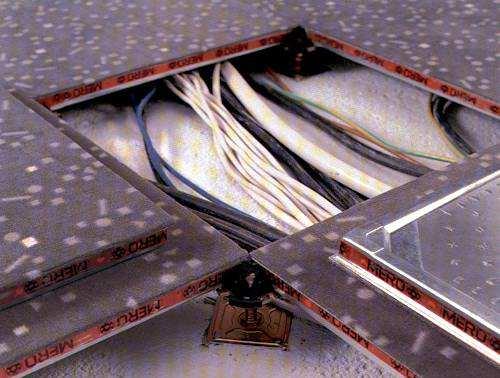

9 Poznámky z pozemního stavitelství Tuhé podlahy nášlapná vrstva je kladena přímo na podklad; neobsahují ve své skladbě měkkou vrstvu tlumící hluk; při malých tloušťkách (do 20 mm) hovoříme o takzvaných nulových podlahách; útlumu lze dosáhnout použitím měkké nášlapné vrstvy; vhodné jen pro těžké stropní konstrukce nad 350 Kg/m 2 ; především pro halové stavby (garáže, sklady, atd.). Schéma plovoucí podlahy. Samonivelační stěrková podlaha. [017] Samonivelační stěrková podlaha. [018] Dvojité podlahy Nášlapná vrstva je oddělena od podkladu vzduchovou dutinou nášlapná vrstva potřebuje podpůrnou konstrukci. A. Dutinová podlaha pro elekroinstalační rozvody (TZB) realizuje se především pro místnosti s rozsáhlou výpočetní technikou; podlaha je ze samonosných dílců uložených na rektifikačních terčích; jako doplněk jsou v řadě systémů například speciální instalační čtverce sloupky se zásuvkami, atd. Ukázky podlah: 1) podlaha MERO nášlapná vrstva PVC, linoleum, atd.; nosný rošt 600/600 mm; horní plášť sendvičové impregnované dřevotřískové desky. 2) podlaha DART H 16 textilní rohož, výstupky vyplněny betonem; roznášecí ocelový plech; konstrukční výška 20 mm; maximální průměr kabelu 15 mm. 3) podlaha Knauf INTEGRAL ocelové stojky v rastru 600/600 mm; první vrstva tloušťky 25 mm k ní lepená druhá vrstva tloušťky 13 mm; povolené zatížení 500 kg/m 2. Dvojitá podlaha MERO. [019] Rektifikační podložky. Dvojitá podlaha DART H 16. [020] Dvojitá podlaha Knauf INTEGRAL. [021] - 9 -

10 M Podlahy B. Dutinová podlaha sanační užití při rekonstrukcích objektu, nelze-li (např. z památkových důvodů) provést vodorovnou izolaci v nosných stěnách; vytváří dutinu mezi terénem a nosnou konstrukcí zateplené podlahy, tato dutina je vyústěna do venkovního prostoru; řešení stavební: dutina vymezena například betonovými cihlami, na nich je realizována nosná konstrukce podlahy, hydroizolace, tepelná izolace a skladba běžné plovoucí podlahy. Vzduchová dutina pod podlahou. [022] Plastové tvarovky pro vytvoření dutiny. [023] C. Podlahy sportovních prostorů pro zajištění pružnosti podlahy; roštové konstrukce. Dvojitá podlaha rošt. [024] Hrubá podlaha prkna. [025] Čistá podlaha palubovka. [026]

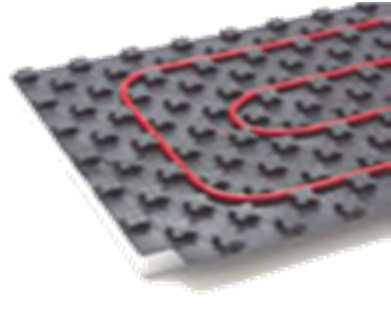

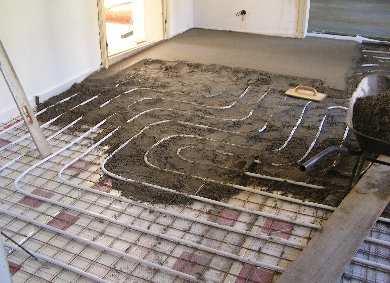

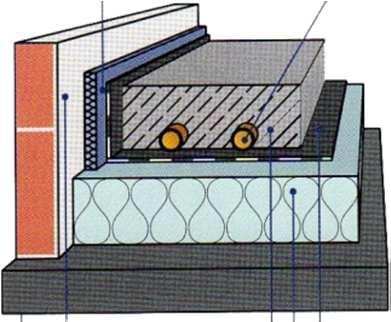

11 Poznámky z pozemního stavitelství Vytápěné podlahy umožňuje snížit teplotu vytápěné místnosti o 1 2 C (úspora za energie); minimalizace cirkulace vzduchu (víření prachu); příjemná dotyková teplota; nevýhodou teplotní setrvačnost (delší doba náběhu teploty). U vytápěných podlah je stanovena maximální teplota povrchu ta je dána dobou, kterou trávíme v místnosti, a tím, jak jsme obutí : místnosti s pracovišti, ve kterých se převážně stojí 27 C; obytné a kancelářské místnosti 29 C; galérie, chodby a předsíně 30 C; koupelny, sauny a bazény 33 C; oblasti s řídkou návštěvností 35 C. A. Odporové podlahové vytápění v podobě kabelů nebo rohoží; nutný dostatečný elektrický příkon (jističe); vhodné materiály nášlapné vrstvy. Druhy vytápění: akumulační (zdroj tepla pod roznášecí vrstvou); přímé (zdroj tepla nad roznášecí vrstvou). B. Teplovodní podlahové vytápění Schéma podlahy s podlahovým vytápěním. Elektrické topné kabely pro odporové podlahové vytápění. Elektrické topné rohože pro odporové podlahové vytápění. složitější instalace; teplota topné vody cca 40 C (nutno realizovat samostatný rozvod, nebo zajistit míšení topné vody); vhodné pro využití tepelného čerpadla; trubkové podlahové vytápění je zpravidla instalované na systémovou desku (tepelná izolace + upevnění trubek), nebo na nosné síti (izolace + ochrana, na ní Desky pro teplovodní podlahové nosná síť, do které uchytím trubky); vytápění. topení zalito monolitickou vrstvou (cca mm). Pozor větší teplotní výkyvy zohlednit dilatacemi. [027], [028], [029] Realizace odporového podlahového vytápění. [030], [031], [032] Realizace teplovodního podlahového vytápění

12 M Podlahy 2.3 Detaily napojení podlah nutnost zajištění správného napojení podlah na okolní konstrukce styk se stěnou (sokl), spojení různých podlahových materiálů; správné řešení dilatací (jak nášlapné vrstvy, tak celého souvrství). Detail dilatace nášlapné vrstvy. [028] Detail dilatace podlahového souvrství. [029] Detail napojení v soklu. [030] Detail napojení v soklu. [031] Detail napojení různých nášlapných vrstev. [032]

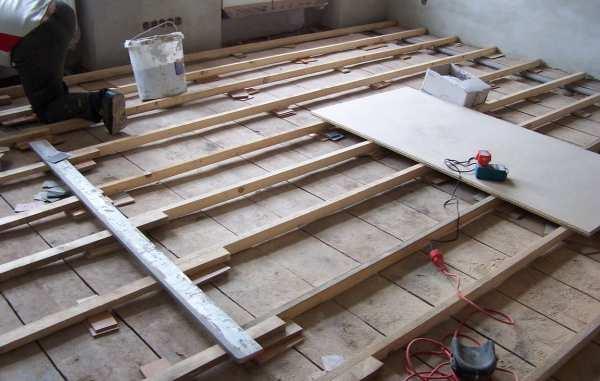

13 Poznámky z pozemního stavitelství 3. Nášlapné vrstvy 3.1 Dřevěné podlahy jsou teplé, pružné, vzhledově dobře působí; jejich nevýhodou je objemová nestálost (kázeň při kladení a údržbě) a nižší odolnost proti vodě a vlhkosti, náročnější údržba; vhodné jsou do suchých provozů, obytných a reprezentativních místností; důležitou vlastností dřeva použitého jako pochozí vrstva je jeho tvrdost ,6 1,8 2,1 3 3,2 3,3 3,8 3,9 4,1 4,2 4,6 4,8 5,2 5,6 6,2 6,7 7,4 7,7 smrk borovice modřín olše bříza třešeň buk dub jasan hevea teak javor kanadský doussie merbau bambus ořech brazilský třešeň brazilská ironwood A. Masivní dřevěné podlahy Tvrdost některých dřevin podle Brinella. jsou realizovány z fošen nebo prken, kladených na sraz nebo na pero a drážku; k podlaze jsou přibíjené, šroubované nebo lepené; tloušťka nášlapné vrstvy je zpravidla mm. Výhody: životnost možnost přebroušení (obnova podlahy); vzhled, příjemný pocit, tepelněizolační vlastnosti, hodí se do každé místnosti. Nevýhody: vyšší pořizovací cena; deformace při vysychání a vlhnutí; pracnější na pokládku i údržbu (suché čištění vysavačem, mokré čištění a osvěžení mýdlem na podlahy, případně ošetření olejem) nevhodné do prostor s nízkou nebo vysokou vlhkostí nebo když vlhkost kolísá. Realizace dřevěné masivní podlahy rošt. [033] Montáž podkladu desky (prkna). [034] Broušení a tmelení. [035] Na závěr několikrát nalakovat. [036]

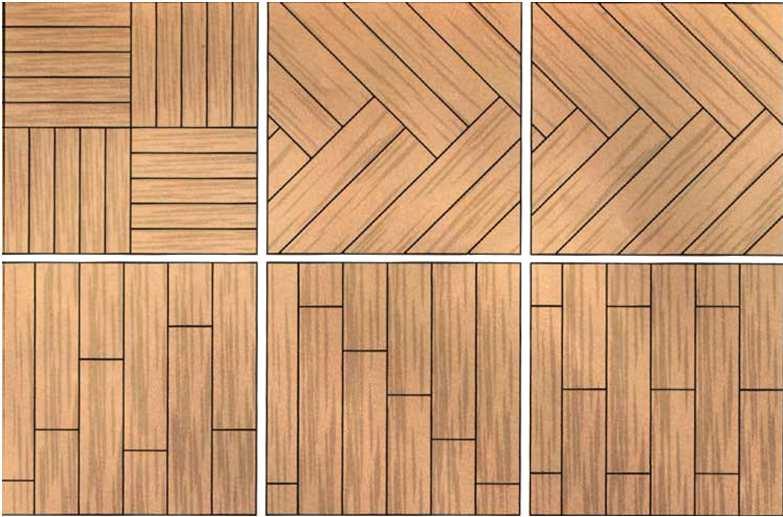

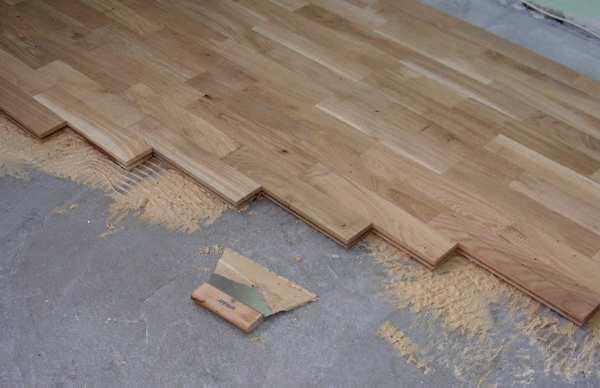

14 M Podlahy B. Lamelové dřevěné podlahy jsou složeny z jednotlivých prvků lamel, šířky cca 150 mm a délky 1 2 m; jednotlivé lamely jsou vícevrstvé prvky (podklad, střed, povrch, lak); spojují se na pero a drážku a k podkladu se lepí lepidlem; nejsou výrazněji ovlivněny změnou vlhkosti. Povrchová úprava 5 vrstev laku Horní vrstva tvrdé dřevo 3,8 mm Spodní vrstva smrková dýha 2 mm Střední vrstva měkké dřevo 9 mm C. Dřevěné parkety vlysy (paluby) jedná se klasické parkety vyrobené z jednoho kusu masivního dřeva (vlysy z dubu, buku, jasanu); šířka: 30 80, délka: , tloušťka: mm; spojované jsou na pero a drážku a k podkladu přibíjené (podklad dřevěné desky), lepené tmelem (VLYSEX); skládají se do různých vzorů; po dokončení se povrch brousí a lakuje. Dřevěná lamelová podlaha. [037] Vlysové prkénko. Vzory pokládek parketových vlysů. [038] Realizace vlysové podlahy Anglický vzor. [039] D. Dřevěné parkety mozaikové skládají se z tabulí o rozměrech 300/ /600, tloušťky 9 22 mm; spojované na pero a drážku (sraz); parketa (původní představa) = dřevěný prefabrikát z vlysů, z lamel lepených na síťovinu, překližkové; průmyslově vyráběná mozaiková parketa KANTOVKA. Ukázky vzorů parket. [040] Ukázky vzorů zámeckých parket. [042]

15 Poznámky z pozemního stavitelství mozaikové parkety složené do složitějších obrazců, případně z různých druhů dřev se často označují jako zámecké parkety. Mozaiková parketa (kantovka) pokládání. [041] Zámecké parkety. [043] E. Deskové podlahy nášlapná vrstva je realizována z velkoplošných desek (dřevotřískové, štěpkocementové, atd.) často již z výroby broušených, případně lakovaných; materiál totožný s roznášecí vrstvou kompletně suchý proces rychlost výstavby. Podlaha z OSB desek. [044] F. Laminátové podlahy nejsou dřevěné ; Podobají se (imitují) lamelovým podlahám (jsou také vrstvené): textura je pouze potisk MDF středně hustá vláknitá deska; HDF vláknitá deska s vysokou hustotou. Lamináty v různých typech a třídách; nedají se renovovat (při broušení bychom smazali texturu. Povrchová úprava lak Skladba laminátové desky. [045] Dekorativní vrstva potisk (papír) Nosná deska MDF x HDF Podkladní vrstva Integrovaná tlumicí podložka G. Bambusové podlahy jedná se vlastně o lamelové podlahy, jednotlivé lamely jsou vyrobeny ze štípaného bambusu (jednotlivé lamely se liší podle orientace vláken bambusu horizontálně a vertikálně kladené. bambusové podlahy vynikají především svojí tvrdostí (2 víc než dub), odolností proti opotřebení a velkou škálou odstínů; není nutná povrchová úprava. nevýhodou bambusových podlah je především jejich náchylnost k napadení hmyzem. Provádějí se jako: masivní; dvou nebo třívrstvé; průmyslové mozaiky. Příklady skladeb bambusových parket. [046] Ukázka bambusové podlahy. [047]

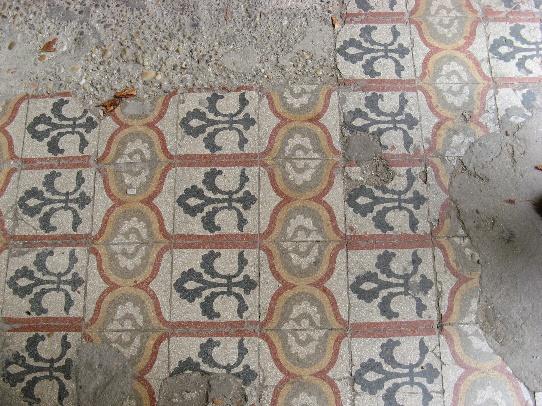

16 M Podlahy 3.2 Dlažby vysoce odolné, většinou snadno čistitelné, pracnější realizace; z dlaždic nebo kostek kladených do malty, tmele, písku nebo na terče a spojených ve styčných spárách; použití vhodné v interiéru i exteriéru, v místnostech s vysokou průchodností nebo náročným provozem z hlediska znečištění (požadavky na údržbu čistitelnost). Různé možnosti pokládky dlažby (orientace) kladení na střih, kladení na vazbu, kladení na koso, mozaiky (skládání dlažeb různé velikosti). Způsoby kladení dlažby vazby. [048] A. Keramické dlažby vyrábějí se různé druhy dlaždic (podle druhu provozu různá odolnost dlaždic, různá povrchová úprava); různé rozměry od mozaiky (2/2 cm spojované do větších desek) po velkoplošné dlaždice (běžně 120/60 cm speciální i 300/150 cm); k podkladu jsou lepené do cementu, tmele (lepidla), spoje vyplněné spárovací hmotou. Výhody: trvanlivost; odolnost proti opotřebení; odolnost proti vlhkosti; snadná údržba; rozmanitý design; vhodná pro podlahové vytápění. Nevýhody: tvrdý, studený a kluzký povrch; náročnější na pokládku. Velikosti dlaždic. Lepení dlažby. [049] Co potřebuju mimo dlažby a lepidla? míchačku na lepidlo; kleště na štípání dlažby; vykružovák (otvory uvnitř dlažby); řezačku (úhlová bruska); vodováha; lžíci, hřebenovou stěrku; distanční křížky, stěrku a houbu. Materiál. Nářadí na pokládku dlažby

17 Poznámky z pozemního stavitelství Postup realizace keramické dlažby 1) Příprava podkladu beton x anhydrit rovný, suchý, čistý; opatřený penetračním nátěrem; případné nerovnosti vystěrkovat. 2) Penetrace roztírá se gumovou stěrkou; podklad nechat vyzrát (2 dny). 3) Plánování pokládky pokládka do pravého úhlu první řada na středu místnosti podle šňůry; diagonální pokládka vytyčení podélné a příčné osy, vytyčení diagonál, pokládka podle šňůry. 4) Lepení dlaždic příprava lepidla, nanesení lepidla zubatou stěrkou, pokládka dlaždic (dotlačení doklepnutí), distance pomocí křížků. 5) Připevnění soklových dlaždic dodržení průběhu spár; šířka spár pomocí dřevěných (plastových) kolíčků. 6) Spárování provádíme po zatvrdnutí lepidla; namíchání spárovací hmoty, rozetření gumovou stěrkou; před zatvrdnutím setření zbytků spárovací hmoty (gumovou stěrkou); vyčištění podlahy houbovou stěrkou. 7) Začištění přechodové a dilatační spáry vytmelíme trvale pružným tmelem. Kontrola rovinnosti. [050] Vystěrkování. [051] Penetrace. [052] Nanášení lepidla. [053] Lepení dlažby. [054] Viditelnost dilatace. [055] Spárování. [056] Čištění. [057]

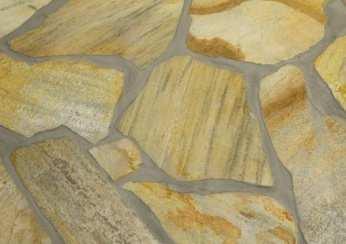

18 M Podlahy B. Kamenné dlažby specifický povrch, barva struktura; výborné fyzikální, mechanické a estetické vlastnosti; snadná údržba, dlouhá životnost; z kostek průmyslové haly s těžkým provozem (žulové, kladené do pískového lože); z desek reprezentativní interiéry (kladené do maltového lože na betonový podklad); rozměr cca 300/ /800 mm, tloušťka běžně 1 3 cm; z žuly, mramoru, pískovce, čediče (provozy s požadavkem na vysokou odolnost proti obrusu), travertin, atd. (každý v několika druzích různá barevnost, různé textury) různá povrchová úprava (leštěné, broušené, opalované, pískované, atd.); vysoká cena kamenné mozaiky zalité cementy (benátské dlažby). Žula. Mramor. Kvarcit. Žula. Mramor. Onyx. Pískovec. Travertin. Mramor. [058] Čedič. [059] Břidlice. [060] Kvarcit. [061]

19 Poznámky z pozemního stavitelství C. Dřevěné dlažby (špalíkové) se provádějí z borových, modřínových, dubových špalíků; rozměr špalíků běžně cca 80/80/100 mm; důležitá je důkladná impregnace špalíků (úroveň impregnace podle typu provozu asfalt, lak); kladou se do písku nebo asfaltu; dobře tlumí hluk využívají se v průjezdech, skladištích, továrních halách; dobře vypadá interiéry (spíš hrad ), exteriér (pergola, cesta, atd.). Špalíková dlažba pokládka do štěrku. [062] Dřevěná (špalíková) dlažba. [063] D. Ostatní dlažby Betonové dlažby se vyrábějí pro průmyslové objekty, komunikace nebo parkovací plochy; kladou se do cementové malty nebo pískového lože; vyrábějí se v rozměrech cca 150/150/20 500/500/70 mm (tloušťka podle zatížení). Teracové dlažby se používají v průmyslových objektech, skladištích, chodbách a prostorech s velkým provozem); vyrábějí se jako dvouvrstvé (beton + teraco) v rozměrech cca 200/200/25 400/400/50 mm; kladou se do cementového lože; podrobněji v kapitole mazaniny a potěry. Pokládka betonové dlažby do štěrku. [064] Teracová dlažba bez vzoru. [065] Teracová dlažba s ornamentálním vzorem. [066] Teracová dlažba s ornamentálním vzorem. [067]

20 M Podlahy 3.3 Potěry a lité podlahy vytvářejí celistvý povrch jejich vlastnosti jsou závislé na použitém materiálu. A. Betonové mazaniny a cementové potěry se provádí z vrstvy betonu tloušťky mm (pro obytné a občanské stavby), mm (v průmyslových budovách). Jednovrstvé mazaniny: pouze zatírané hladítkem se provádějí v podřadných prostorách zemědělských a průmyslových budov. Dvouvrstvé mazaniny: betonová mazanina je kombinována s druhou vrstvou (cementovým potěrem, polymercementovým potěrem apod.) v různých tloušťkách (5 30 mm); využití podle typu vrchní vrstvy (výrobny, skladiště, komunikační prostory, prostory s požadavkem na bezpečnost, obrusnost, pružnost, lehké provoz atd.). B. Asfaltové mazaniny jsou pružné vodotěsné podlahoviny odolné vůči slabým chemikáliím; vhodné do průmyslových provozů; provádějí se v jedné nebo dvou vrstvách tloušťky 30 mm za tepla nanášených; jsou vhodné do hodně zatížených provozů s pohybem osob mezi vnitřním a vnějším prostředím výstavní haly, dílny, tržnice apod. C. Teracové mazaniny (polymerbetonové mazaniny) Teraco je směs cementu, různobarevné kamenné drtě, vody a barviva; tloušťka mazaniny se běžně provádí mm na podkladní betonovou mazaninu; po zatvrdnutí se povrch brousí, tmelí cementem a znovu přebrušuje; výsledný povrch je trvanlivý, odolný proti vodě; schodiště, umývárny, letiště, nákupní centra. Vlastnosti: neomezené možnosti návrhů a široká škála barev dle stupnice RAL; vysoká odolnost proti oděru a opotřebování; beze sklonu k smršťování nebo praskání; odolnost proti běžně používaným chemikáliím; snadné čištění a údržba; rychlé vytvrzení plné zatížení do 7 dnů; možnost aplikace na staré dlaždice; vhodné pro podlahové topení. [068], [069], [070] Příklady realizací teracové (polymerbetonové) mazaniny

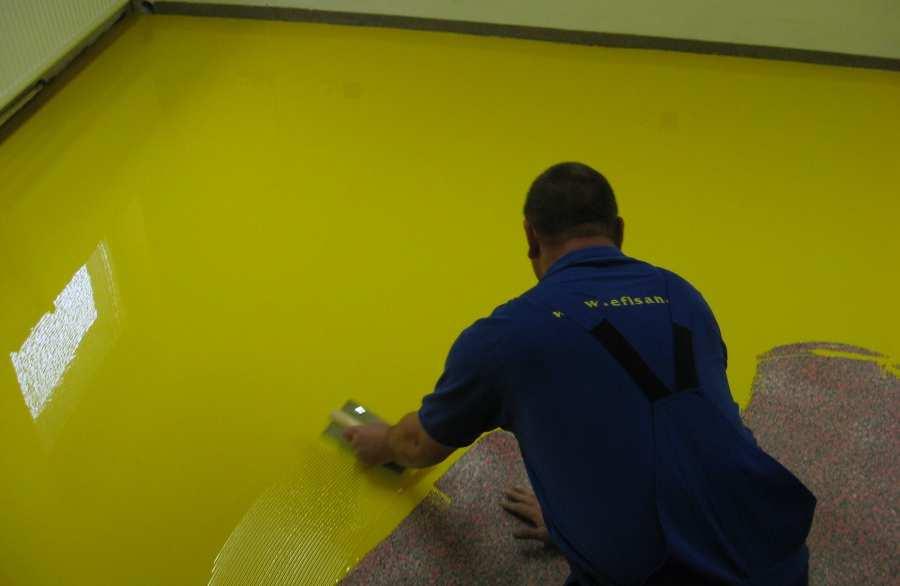

21 Poznámky z pozemního stavitelství D. Lité epoxidové stěrky se provádějí z epoxidové pryskyřice lité v tloušťce několika mm; možno realizovat jako vodivé (odvádí statický náboj); vysoce odolné, bezespáré. Výhody epoxidových podlah: malá tloušťka (nátěry od 0,3 mm, stěrky 1,5 4 mm, polymer malty od 5 mm, plast betony od 10 mm); chemická odolnost (materiály od zvýšené odolnosti až po materiály odolné kyselinám, atd.) protiskluzové, matné či polomatné; barevná škála, včetně kombinací s probarvenými písky. Nevýhody: cena (cena materiálu je cca 200 Kč/kg); epoxid není plně UV odolný. uzavírací nátěr základní nátěr podklad (cement nebo anhydrit) Epoxidová litá podlaha. protiskluzný nátěr samonivelační stěrka základní litá podlaha podlahový nátěr Epoxidový podlahový nátěr s protiskluzným povrchem. Epoxidová podlaha v garážích. [071] Epoxidová podlaha antistatická. [072] Epoxidová podlaha v koupelně. [073] Epoxidová podlaha v kuchyni. [074]

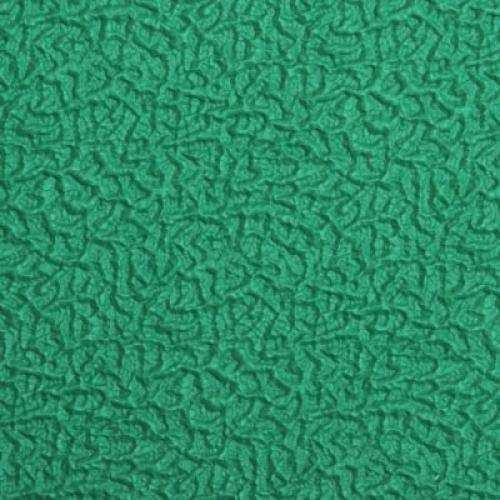

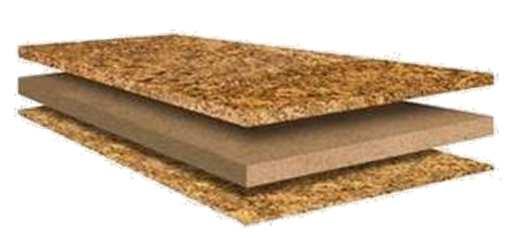

22 M Podlahy 3.4 Povlakové podlahy jsou zpravidla tenké nášlapné vrstvy, které vynikají snadnou montáží a demontáží jejich vlastnosti jsou závislé na použitém materiálu. A. Linoleum a marmoleum z přírodních materiálů z korkové drtě, lněného oleje, přírodní pryskyřice a vápence, jako podklad jutová tkanina. lepí se k dokonale rovnému podkladu. Výhody hygienická krytina lze snadno umývat vodou i desinfekčními prostředky; vysoká schopnost tepelné a zvukové izolace (kročejová pohoda a komfort); velká pružnost nebo naopak tvrdost (podle požadavků); rychlost pokládky celou místnost položit z jednoho kusu. Nevýhody nižší odolnost proti mechanickému poškození a citlivý na vlhkost; vyžaduje pravidelnou údržbu. B. Vinyl PVC celoplošně lepený na vystěrkovaný podklad; tvar prvků podle typu dekoru role, prkna mm (imitace dřeva), dlaždice mm. Výhody dobrá tepelná a zvuková izolace, pružný povrch, tvarová stálost; vhodné pro podlahové topení; hygienický povrch, jednoduchá údržba. Nevýhody menší mechanická odolnost, nelze renovovat (lze snadno vyměnit celou podlahu); nehodí se do mechanicky namáhaných provozů. C. Korek celoplošně lepené korkové dlaždice, nebo jako plovoucí podlahy v kombinaci se dřevem; lamely cca 900/300/10; dlaždice cca 300/300/4. Výhody výborná tepelná izolace; dobrá zvuková izolace; měkký a pružný povrch; tvarová stálost. Nevýhody malá mechanická odolnost; nelze renovovat [075], [076] Ukázky linolea Marmolea. nášlapná vrstva struktura dle typu podlahoviny dekor dřevo Příklad skladby vinylu. Příklady dekorů. korková nášlapná vrstva 3 mm korková protihluková podložka 1,5 mm dekor kámen Plovoucí korková podlaha. Ukázky korkových dlaždic. potisk (kámen, dlažba, dřevo) skelné rouno rubová mechanická pěna pro sportovní prostory HDF deska

23 Poznámky z pozemního stavitelství D. Koberce jsou vhodné pro suché a čisté provozy; zpravidla celoplošně lepené na roznášecí vrstvu (vytmelenou a vyrovnanou). Výhody: měkká chůze, tepelná pohoda (malá odnímatelnost tepla); rychlá výměna; nízká prašnost; velké množství koberců náročná orientace nutné znát základní druhy a třízení a z nich plynoucí vlastnosti. Materiály syntetické nižší cena: polyamidové (nylon) nejpoužívanější, trvanlivý; vlna. [078] Příklady koberců z přírodních vláken vlna a ba- polyesterové mechanická odolnost; polypropylenové nejnižší cena; polyakrylátové zvýšená požární odolnost. Z přírodních vláken: přírodní hedvábí lesk; bavlna odolnost; vlna hluk. Technika výroby tkané nejkvalitnější; všívané všívání příze do tkaniny (stabilizace podlepením); vpichované nízká cena. Nášlapná plocha střižený vlas jednotný vzhled; smyčka odolné vůči zatížení (paměť); strukturovaná smyčka plastika; saxon. Způsob pokládky celoplošné; Střižený vlas, smyčka, strukturovaná smyčka, kusové doplněk, estetika; saxon. kobercové dlaždice umožňuje výměnu částí spáry, nestejná barevnost; lepené stojí na místě, ale poškodím si podklad pro budoucí pokládku; volně pokládané mohou se pohybovat, ale zajistím možnost rychlé výměny. Podkladová vrstva juta nejpoužívanějším; guma používá se na zpevnění zátěžových koberců; filc dochází ke změkčení koberce, výborná zvuková a tepelná izolace; latex zátěr latexovou hmotou levná technologie. Způsob používání Příklady syntetických koberců polyester a polyakryl. [077] bytové koberce především estetika, udržovatelnost, cena; kancelářské koberce vyšší třída odolnosti (pojezd židle); zátěžové koberce velký provoz (obchod, restaurace), důležitá je životnost a udržovatelnost; funkční koberce např. jako čistící zóna
