1 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE Fakulta stavební KONSTRUKCE POZEMNÍCH STAVEB komplexní přehled Petr Hájek, Ctislav Fiala Praha 2011 Evropský sociální fond Praha & EU: Investujeme do vaší budoucnosti

2 KPKP DĚLICÍ KONSTRUKCE PŘÍČKY Petr Hájek Ctislav Fiala Fakulta stavební ČVUT v Praze

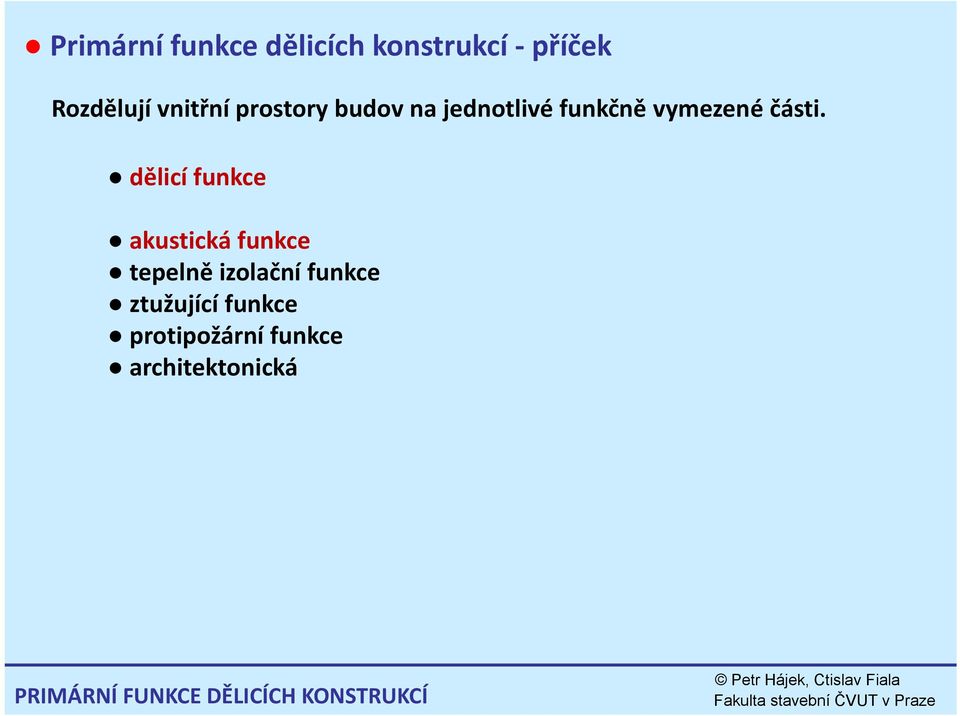

3 Primární funkce dělicích konstrukcí příček Rozdělují vnitřní prostory budov na jednotlivé funkčně vymezené části. dělicí funkce akustická funkce tepelně izolační funkce ztužující funkce protipožární funkce architektonická ká PRIMÁRNÍ FUNKCE DĚLICÍCH KONSTRUKCÍ

4 Akustická funkce význam plošné hmotnosti z hlediska vzduchové neprůzvučnosti konstrukce Stavební index vzduchové neprůzvučnosti (ČSN ): Chráněná místnost Hlučná (vysílací) (y místnost R w w obytná místnost bytu ostatní místnosti téhož bytu 42 db obytné místnosti druhých bytů / domů schodiště, chodby hlučné provozy Protipožární funkce Minimální požadovaná požární odolnost stěn v minutách: 53 db / 57 db 52 db db Stupeň požár. bezpečnosti požárního úseku I II III IV V VI VII požární stěna v podzemním podlaží požární stěna v nadzemním podlaží požární stěna v posledním nadzemním podlaží AKUSTICKÁ A PROTIPOŽÁRNÍ FUNKCE

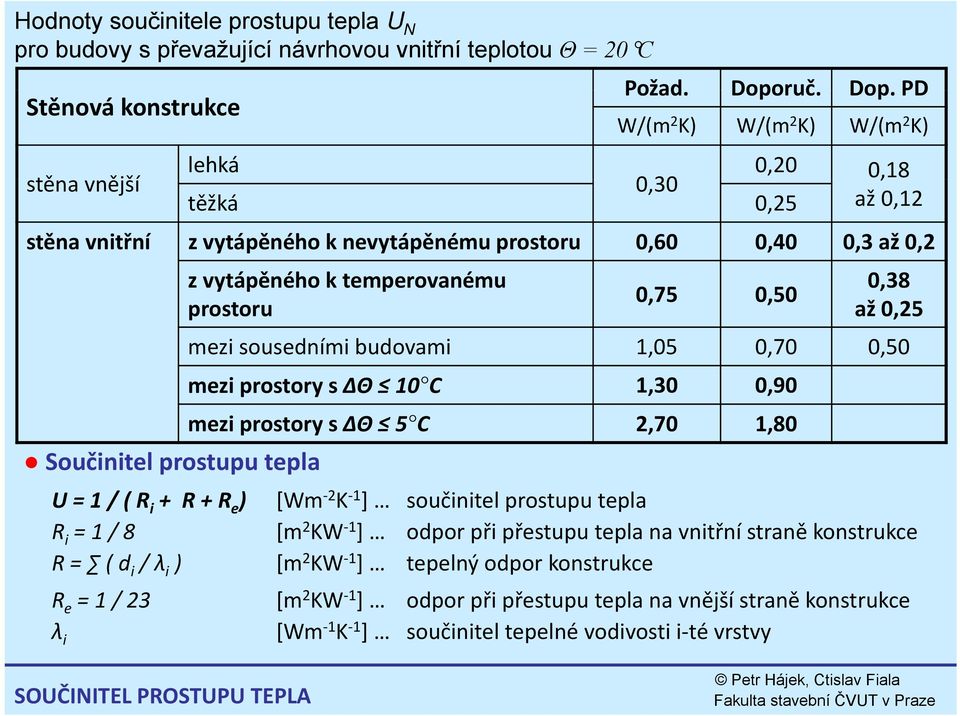

5 Hodnoty součinitele prostupu tepla U N pro budovy s převažující návrhovou vnitřní teplotou Θ = 20 C Stěnová konstrukce Požad. Doporuč. Dop. PD W/(m 2 K) W/(m 2 K) W/(m 2 K) lehká 0,20 0,18 stěna vnější 030 0,30 těžká 0,25 až 0,12 stěna vnitřní z vytápěného k nevytápěnému prostoru 0,60 0,40 0,3 až 0,2 Součinitel prostupu tepla z vytápěného k temperovanému prostoru 0,75 0,50 0,38 až 0,25 mezi sousedními budovami 1,05 0,70 0,50 mezi prostory s ΔΘ 10 C 1,30 0,90 mezi prostory s ΔΘ 5 C 2,70 1,80 U = 1 / ( R i + R + R e ) [Wm 2 K 1 ] součinitel prostupu tepla R i = 1 / 8 [m 2 KW 1 ] odpor při přestupu tepla na vnitřní straně konstrukce R = ( d i / λ i ) [m 2 KW 1 ] tepelný odpor konstrukce R e = 1 / 23 [m 2 KW 1 ] odpor při přestupu tepla na vnější straně konstrukce λ [Wm 11 K 11 ] součinitel it ltepelné vodivosti i té vrstvy λ i SOUČINITEL PROSTUPU TEPLA

6 Rozdělení podle způsobu zatěžování nosných ýhkonstrukcí k podepřené po celé délce (a) zavěšené po celé délce (b) částečně samonosné (c) visuté vzepřené do svislých NK (d) samonosné podepřené do svislých NK pod příčkou (e) samonosné zavěšené na svislé NK nahoře (f) visuté zavěšené jako konzola (g, h)

7 Technologické a materiálové rozdělení zděné konstrukce z keramických (cihelných) materiálů z betonových materiálůů z tvárnic na bázi lehkého betonu z vápenopískových tvárnic z nepálené hlíny ze skleněných tvárnic příp. z kamene, aj. monolitické konstrukce prefabrikované konstrukce (montované příčky) betonové železobetonové vápenosádrové (rabicka) keramidová příčka betonové (např. z lehkého betonu) železobetonové dřevěné (lehké panely, roubené stěny) kostrové s opláštěním konstrukčními deskami celoskleněné přemístitelné příčky technologicky a materiálově kombinované konstrukce

8 Konstrukční řešení dělicích konstrukcí typy příček jednoduché stěny (příčky) dvojité stěny (příčky) zvukově pohltivý materiál instalační stěny (příčky) instalační prostor

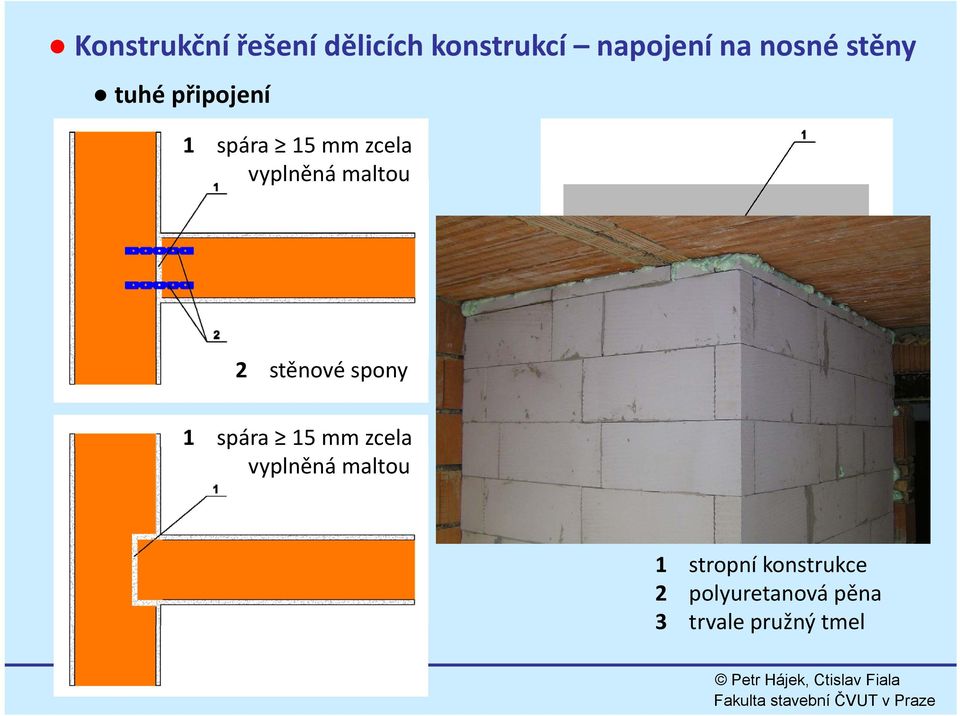

9 Konstrukční řešení dělicích konstrukcí napojení na nosné stěny tuhé hépřipojení 1 spára 15 mm zcela vyplněná maltou 2 stěnové spony 1 spára 15 mm zcela vyplněná maltou R w = R w k [db] Korekce vzduchové neprůzvučnosti: k = 2 4 db 1 stropní konstrukce 2 polyuretanová pěna 3 trvale pružný tmel

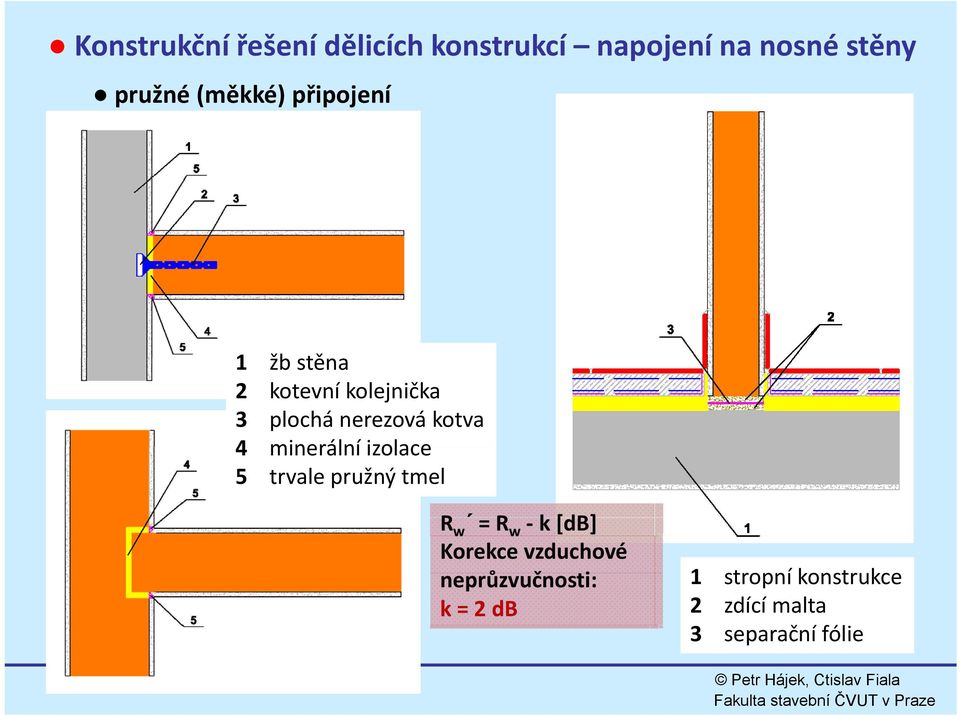

10 Konstrukční řešení dělicích konstrukcí napojení na nosné stěny pružné (měkké) připojení 1 žb stěna 2 kotevní kolejnička 3 plochá nerezová kotva 4 minerální izolace 5 trvale pružný tmel R w w = R w k [db] Korekce vzduchové neprůzvučnosti: k =2 db 1 stropní konstrukce 2 zdící malta 3 separační č fólie

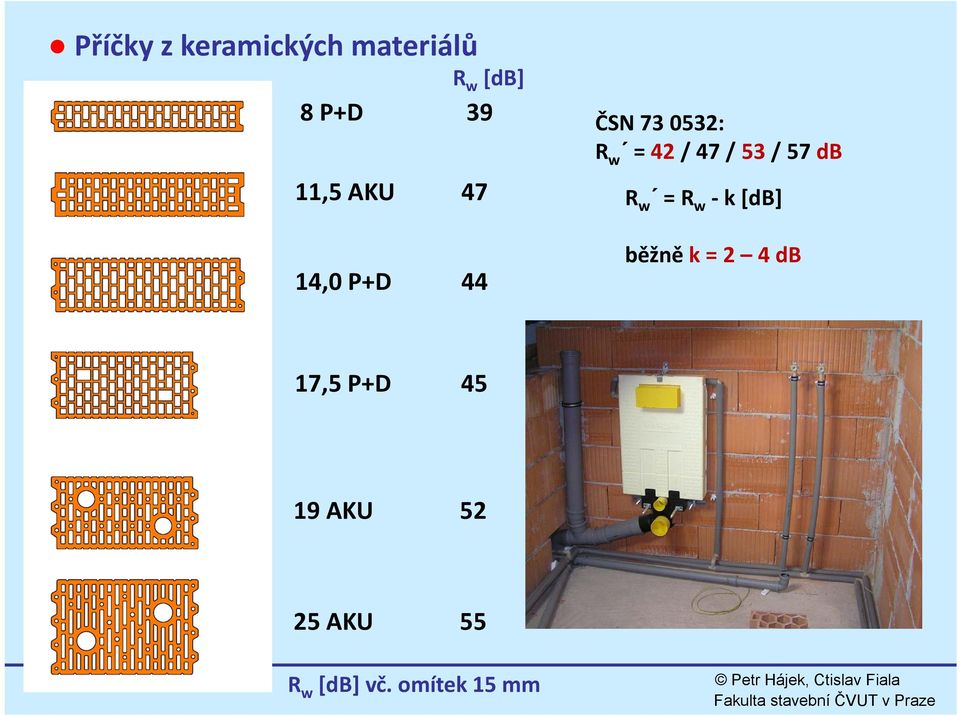

11 Příčky z keramických materiálů R w [db] 8 P+D 39 ČSN : R w = 42 / 47 / 53 / 57 db 11,5 AKU 47 R w = R w k [db] 14,0 P+D 44 běžně k= 2 4 db 17,5 P+D AKU AKU 55 R w [db] vč. omítek 15 mm

12 Příčky z betonových materiálů Tvárnice pro příčky BS Klatovy TP 7 B 44 db TP 12 B 48 db R w [db]

13 Příčky z tvárnic na bázi lehkých betonů pórobetonové tvárnice Způsoby zdění tvárnic tenkovrstvé tmely souvislé maltové lože Tvárnice pro příčky YTONG P2 500 R w [db] tl. 75 mm 34 tl. 100 mm 37 tl. 125 mm 39 tl. 150 mm 41 P4 500 tl. 200 mm 43 tl. 250 mm P tl. 200 mm tl. 250 mm 47

14 Příčky z tvárnic na bázi lehkých betonů pórobetonové tvárnice Způsoby zdění tvárnic tenkovrstvé tmely souvislé maltové lože

15 Příčky z tvárnic na bázi lehkých betonů tvárnice s lehčeným kamenivem Tvárnice pro příčky Liapor PS 70 R w [db] M / 48 AKU M / 55 AKU

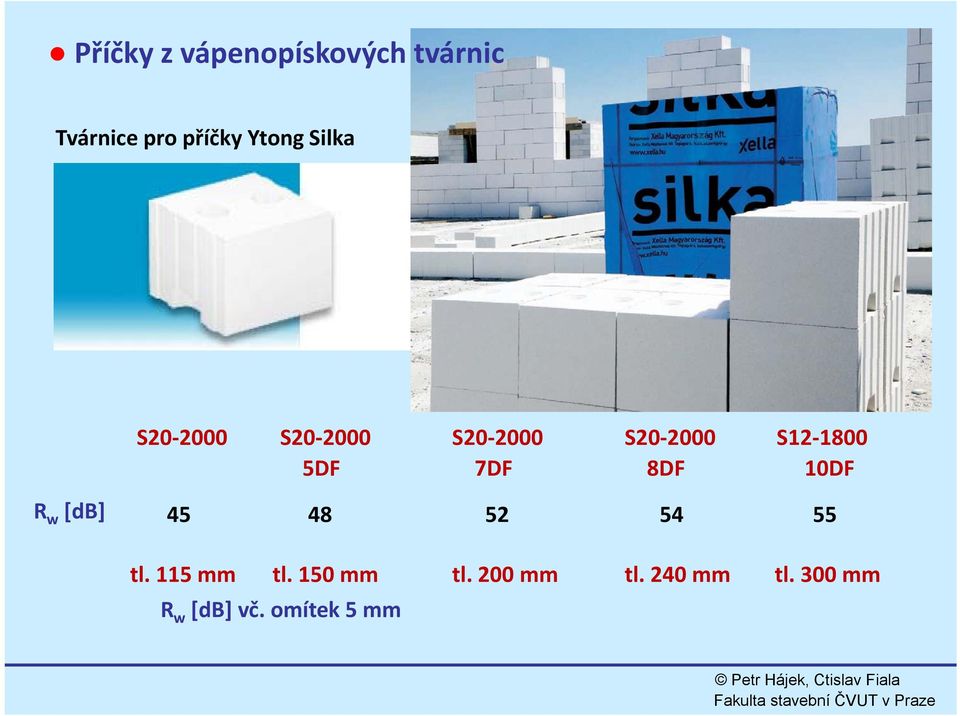

16 Příčky z vápenopískových tvárnic Tvárnice pro příčky Ytong Silka S S S S S DF 7DF 8DF 10DF R w [db] tl. 115 mm tl. 150 mm tl. 200 mm tl. 240 mm tl. 300 mm R w [db] vč. omítek 5 mm

17 Příčky z nepálené hlíny

18 Příčky dřevěné konstrukce roubené stěny tl. 100 mm tl. 150 mm R w [db] R w [db] zjištěno výpočtem pro měkké dřevo kolmo na vlákna

19 Příčky kostrové konstrukce s opláštěním konstrukčními deskami ze sádrokartonu z dřevovláknitých desek z desek z recyklovaných nápojových kartonů

20 Poruchy dělicích konstrukcí

21 PODLAHY

22 PODLAHY Skladba podlahy Kontaktní X Nekontaktní obsahují vzduchovou mezeru vrstva nášlapná (vč. spojovacích hmot) vrstva roznášecí vrstva izolační (ochranná fce tepelná, akustická, proti vodě, záření, plynům atd.) Návrh rhjednotli jednotlivých vrstev Skladba, tloušťka, volba materiálů závisí na: účelu místnosti druh a intenzita provozu

23 ZÁKLADNÍ FUNKCE A POŽADAVKY Mechanická odolnost pevnost v tlaku (min. nepodkročitelné hodnoty MPa) přídržnost (pevnost v tahu 0,5 2,2 MPa) odolnost proti nárazu (á (rázová áenergie při ř dopadu d těles) odolnost proti soustředěnému zatížení (pružné vrstvy trvalá deformace povrchu podlahy) tvrdost povrchu (odpor proti vnikání těles) odolnost proti opotřebení (obrusu) pružnost (pružný průhyb při dynamickém namáhání) Základní funkce a požadavky

24 ZÁKLADNÍ FUNKCE A POŽADAVKY Tepelně technické požadavky požadovaná hodnota součinitele prostupu p tepla U [W/(m 2.K)] teplota vnitřního povrchu kondenzace vodní páry tepelná jímavost podlahy Akustické požadavky vzduchová neprůzvučnost vážená stavební neprůzvučnost R w kročejová neprůzvučnost vážená normalizovaná hladina akustického tlaku kročejového zvuku L n,w Základní funkce a požadavky

25 ZÁKLADNÍ FUNKCE A POŽADAVKY Odolnost proti vodě přípustná p nasákavost v % obj. hmotnosti mokré provozy, podlahy čištěné proudem vody hydroizolační vrstva Optické vlastnosti povrchová vrstva má značný vliv na rozložení jasu a světelného toku, i na velikost odražené složky osvětlení, limitovány rušivé jevy reflexe Bezpečnost provozu skluznost součinitel tření Požární bezpečnost č CHÚC omezen přípustný index šíření plamene po povrchu nášlapné vrstvy hodnotou 100 mm/min Základní funkce a požadavky

26 ZÁKLADNÍ FUNKCE A POŽADAVKY Hygienická nezávadnost materiály neuvolňující škodlivé látky materiály odolné vůči biologickým škůdcům Odolnost vůči chemikáliím průmyslové výrobny, laboratoře Elektrické vlastnosti dostatečný měrný odpor podlahy omezuje možnost úrazu elektrickým proudem příliš velký odpor umožňuje vznik a hromadění statické elektřiny elektrostatický náboj vzniká třením pevných těles (pryžová obuv X PVC) Základní funkce a požadavky

27 ZÁKLADNÍ FUNKCE A POŽADAVKY Estetické požadavky geometrie, barevné řešení,, velikost a uspořádání prvků nášl. vrstvy rovinnost podlahy (1,0 10,0 mm/2 m délky dle typu podlahy) stálobarevnost, odolnost vůči vysokým teplotám a teplotním změnám, odolnost vůči slunečnímu záření Požadavky na údržbu a čištění čistitelnost vč. styků se stěnami v provozech s častějším poškozením podlahy snadná vyměnitelnost nebo opravitelnost jednotlivých dílčích částí Základní funkce a požadavky

28 ZÁSADY KONSTRUKČNÍHO NÁVRHU Tuhé podlahy neobsahují měkkou podložku tlumící hluk při celkové tl. do 20 mm nulová podlaha 1 keramická dlažba 1 PVC povlak 2 tmel 2 textilní podložka 3 betonová mazanina vyztužená kari sítěmi 3 samonivelační vyrovnávací stěrka 4 separační vrstva 4 PVC lišta 5 keramický obklad soklu Zásady konstrukčního návrhu

29 ZÁSADY KONSTRUKČNÍHO NÁVRHU Plovoucí podlahy Těžká plovoucí podlaha ( 75 kg/m 2 ) Lehká plovoucí podlaha ( 15 kg/m 2 ) 1 keramická dlažba 2 tmel 3 betonová mazanina vyztužená kari sítěmi 4 separační vrstva 5 kročejová izolace z minerálních vláken 6 keramický obklad soklu 1 dřevěné lamely 2 pružná podložka 3 konstrukční desky 4 kročejová izolace z minerálních vláken 5 soklová krycí lišta Zásady konstrukčního návrhu

30 ZÁSADY KONSTRUKČNÍHO NÁVRHU Dvojité podlahy nášlapná vrstva oddělena od podkladu vzduchovou vrstvou, která nejčastěji slouží k vedení rozvodů TZB, k odvětrání vlhkosti nebo jiných škodlivin (např. radon). pružnost podlahy sportovní stavby Zásady konstrukčního návrhu

31 VRSTVY PODLAH Podkladní a vyrovnávací vrstvy podklad podkladní beton, nosná část stropní konstrukce vyrovnávací vrstva pro podlahy bez roznášecí vrstvy, kde by nerovnosti mohlynegativně ovlivnit provedení a funkci nášlapné vrstvy Izolační vrstvy zvukové izolace tepelné izolace izolace proti vodě hydroizolace Vrstvy podlah

32 VRSTVY PODLAH Roznášecí vrstvy mokrý proces min. tl. cementového potěru cca 40 mm, bet. mazanina cca 50 mm, ve větších tl. vylehčené, anhydritový potěr min. 30mm cementový potěr, bet. mazanina dilatace cca 3x3 m, vč. oddělení odnavazujících dělících konstrukcí Vrstvy podlah

33 VRSTVY PODLAH Roznášecí vrstvy suchá technologie proces 2 3 desky na bázi sádry nebo dřevní hmoty (dřevotřískové, dřevoštěpkové atd.) vyloučení mokrého procesu (nebezpečí zabudování vlhkosti do podlahy), odstranění technologické přestávky Vrstvy podlah

34 VRSTVY PODLAH Nášlapné vrstvy lignocelulózové nášlapné vrstvy (na bázi dřeva) estetické účinky, nízká odnímatelnost tepla, úprava nátěry, pastami, oleji, citlivost na vlhkost! prkenné podlahy parketové a vlysové podlahy vlysy X plošné dílce lamelové podlahy deskové podlahy aglomerované dřevo (dřevotřískové, cementoštěpkové desky, apod.) Vrstvy podlah

35 VRSTVY PODLAH Nášlapné vrstvy dlažby jednotlivé prvky kladené do lože z malty, tmelu, pískového lože keramické kédlažby kamenné édlažby betonové édlažby dříve též dřevěné špalíkové, cihelné, teracové, Vrstvy podlah

36 VRSTVY PODLAH Nášlapné vrstvy mazaniny mokrý proces, celistvé bezesparé + dilatace, tl. jako roznášecí vrstvy betonové mazaniny a cementové potěry ě kletované, dák drátkobetony teracová mazanina (umělý kámen) stěrkové nášlapné vrstvy polyesterové, epoxidové pryskyřice, Vrstvy podlah

37 VRSTVY PODLAH Nášlapné vrstvy podlahové povlaky malé tloušťky ve formě pásů nebo plošných dílců textilní kb koberce plastové, pryžové a korkové Vrstvy podlah

38 PODHLEDY

39 ZÁKLADNÍ FUNKCE A POŽADAVKY Funkce podhledů dělicí funkce akustická funkce vzduchová neprůzvučnost, absorpční podhledy tepelně ě izolační č funkce protipožární funkce architektonická estetická funkce Základní funkce a požadavky

40 KONSTRUKČNÍ ROZDĚLENÍ PODHLEDŮ samonosné s nosným roštem podhledu zavěšené kostrové (celistvý ýplášť nebo lamelový) a panelové (kazetové) 1 kotvení 2 závěs 3 nosná kostra podhledu 4 plášť Konstrukční rozdělení podhledů

41 MATERIÁLOVÉ ROZDĚLENÍ PODHLEDŮ sádrokartonové cementotřískové sádrovláknité kl kalciumsilikátové lká profilované plechy aj. Materiálové rozdělení podhledů

42 Celistvé podhledy zavěšené samonosné Celistvé podhledy

43 Kazetové podhledy pevné demontovatelné Kazetové podhledy

44 Lamelové podhledy pevné, demontovatelné, sklápěcí posuvné Lamelové podhledy

45 Akustické podhledy Protipožární podhledy d vícefunkční í podhled d Vícefunkční podhledy
