1 PODLAHY ing. Bedřiška Vaňková str.1 /

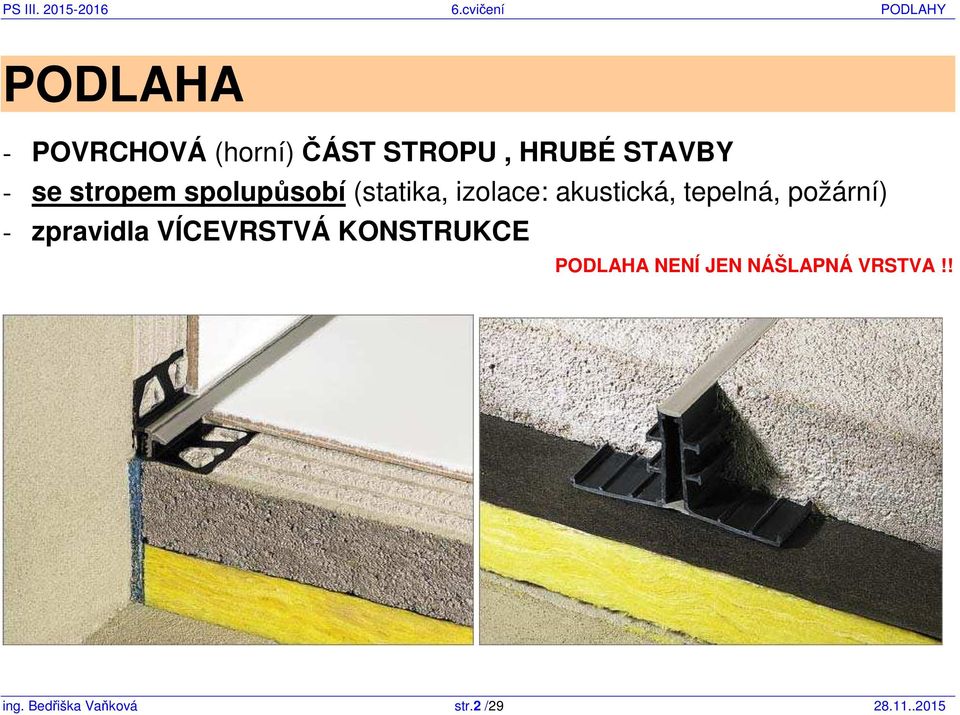

2 PODLAHA - POVRCHOVÁ (horní) ČÁST STROPU, HRUBÉ STAVBY - se stropem spolupůsobí (statika, izolace: akustická, tepelná, požární) - zpravidla VÍCEVRSTVÁ KONSTRUKCE PODLAHA NENÍ JEN NÁŠLAPNÁ VRSTVA!! ing. Bedřiška Vaňková str.2 /

3 FUNKCE PODLAHY ESTETICKÁ PROVOZNÍ AKUSTICKÁ -upravuje vzhled místnosti, důležitá součást interiéru -statické parametry (únosnost, odolnost proti nárazu, průhyb) hledisko životnosti a údržby vlastnosti nášlapné vrstvy -zabezpečuje kročejovou (a vzduchovou) neprůzvučnost stropu (TEPELNĚ IZOLAČNÍ) -tepelně izoluje místnost na terénu nebo nad nevytápěným prostorem (HYDROIZOLAČNÍ) -izoluje místnost před pronikáním vodních par zespodu, -izoluje prostor pod stropem (pod podlahou) před prosakováním vlhkosti z místnosti s vlhkým nebo mokrým provozem (WC, koupelny, vstupní prostory) PODLAHA JE TRVALÝM ZATÍŽENÍM STROPNÍ KONSTRUKCE ( co nejlehčí) PODLAHA Z HLEDISKA AKUSTICKÉ IZOLACE ( co nejtěžší) ing. Bedřiška Vaňková str.3 /

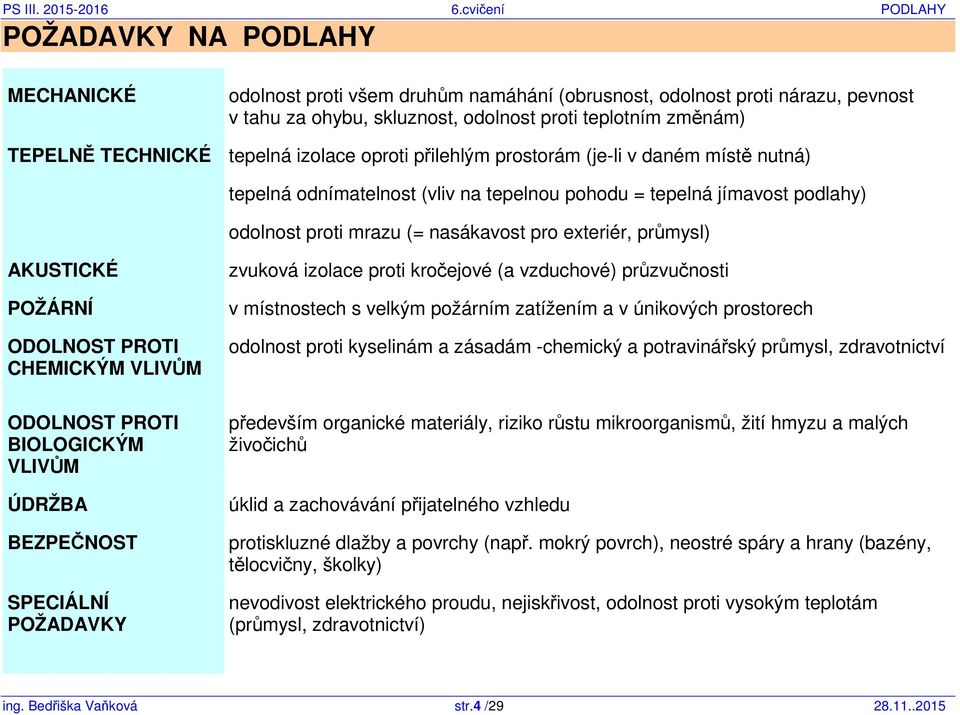

4 POŽADAVKY NA PODLAHY MECHANICKÉ odolnost proti všem druhům namáhání (obrusnost, odolnost proti nárazu, pevnost v tahu za ohybu, skluznost, odolnost proti teplotním změnám) TEPELNĚ TECHNICKÉ tepelná izolace oproti přilehlým prostorám (je-li v daném místě nutná) tepelná odnímatelnost (vliv na tepelnou pohodu = tepelná jímavost podlahy) odolnost proti mrazu (= nasákavost pro exteriér, průmysl) AKUSTICKÉ POŽÁRNÍ ODOLNOST PROTI CHEMICKÝM VLIVŮM zvuková izolace proti kročejové (a vzduchové) průzvučnosti v místnostech s velkým požárním zatížením a v únikových prostorech odolnost proti kyselinám a zásadám -chemický a potravinářský průmysl, zdravotnictví ODOLNOST PROTI BIOLOGICKÝM VLIVŮM ÚDRŽBA BEZPEČNOST SPECIÁLNÍ POŽADAVKY především organické materiály, riziko růstu mikroorganismů, žití hmyzu a malých živočichů úklid a zachovávání přijatelného vzhledu protiskluzné dlažby a povrchy (např. mokrý povrch), neostré spáry a hrany (bazény, tělocvičny, školky) nevodivost elektrického proudu, nejiskřivost, odolnost proti vysokým teplotám (průmysl, zdravotnictví) ing. Bedřiška Vaňková str.4 /

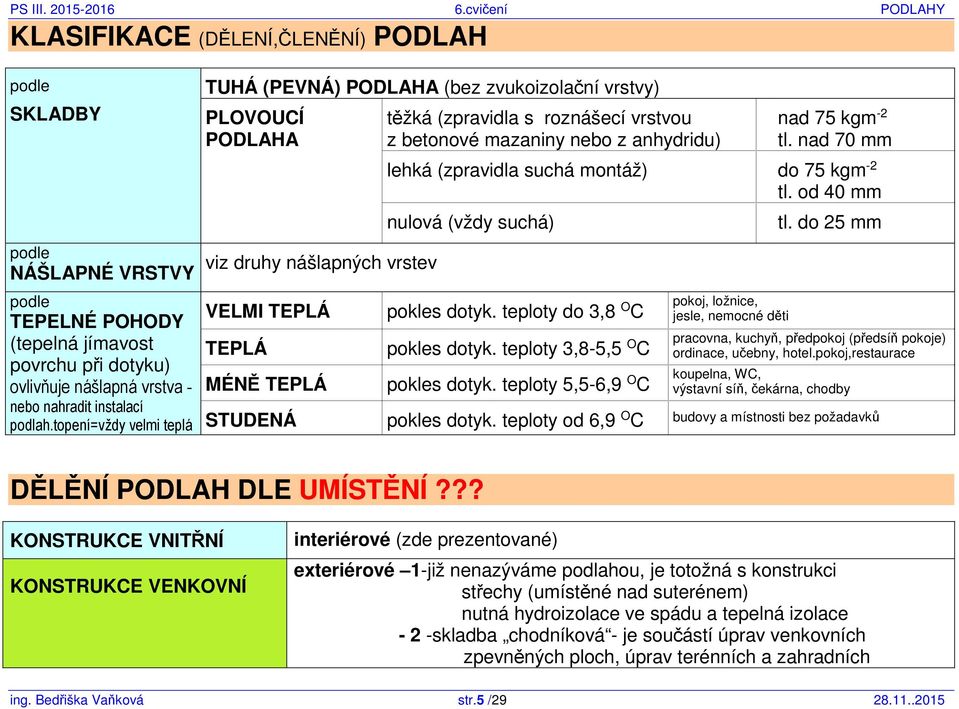

5 KLASIFIKACE (DĚLENÍ,ČLENĚNÍ) PODLAH podle SKLADBY podle NÁŠLAPNÉ VRSTVY podle TEPELNÉ POHODY (tepelná jímavost povrchu při dotyku) ovlivňuje nášlapná vrstva - nebo nahradit instalací podlah.topení=vždy velmi teplá TUHÁ (PEVNÁ) PODLAHA (bez zvukoizolační vrstvy) PLOVOUCÍ PODLAHA viz druhy nášlapných vrstev VELMI TEPLÁ TEPLÁ MÉNĚ TEPLÁ těžká (zpravidla s roznášecí vrstvou z betonové mazaniny nebo z anhydridu) nad 75 kgm -2 tl. nad 70 mm lehká (zpravidla suchá montáž) do 75 kgm -2 tl. od 40 mm nulová (vždy suchá) tl. do 25 mm pokles dotyk. teploty do 3,8 O C pokles dotyk. teploty 3,8-5,5 O C pokles dotyk. teploty 5,5-6,9 O C pokoj, ložnice, jesle, nemocné děti pracovna, kuchyň, předpokoj (předsíň pokoje) ordinace, učebny, hotel.pokoj,restaurace koupelna, WC, výstavní síň, čekárna, chodby STUDENÁ pokles dotyk. teploty od 6,9 O C budovy a místnosti bez požadavků DĚLĚNÍ PODLAH DLE UMÍSTĚNÍ??? KONSTRUKCE VNITŘNÍ KONSTRUKCE VENKOVNÍ interiérové (zde prezentované) exteriérové 1-již nenazýváme podlahou, je totožná s konstrukci střechy (umístěné nad suterénem) nutná hydroizolace ve spádu a tepelná izolace - 2 -skladba chodníková - je součástí úprav venkovních zpevněných ploch, úprav terénních a zahradních ing. Bedřiška Vaňková str.5 /

6 ZÁKLADNÍ (FUNKČNÍ) VRSTVY PODLAH vrstva funkce materiál NÁŠLAPNÁ tvoří povrch podlahy potěry a lité podlahy dlažby podlahy na bázi dřeva povlaky (podlahové krytiny) ROZNÁŠECÍ u plovoucích podlah absorbuje kročej. i prostor. hluk těžké podlahy: (vyrovnávací, betonová mazanina vyztužená v případě podlahového vytápění akumuluje teplo podkladní) kari-sítí tl.min.40mm, resp.45mm (termoakumulační funkce) anhydrid tl.min.35mm u pevných-tuhých podlah tvoří vyrovnávací či podkladní lehké podlahy: desky sešroub.- vrstvu pod vrstvou nášlapnou cementotřískové (CETRIS) nutno dilatovat: po obvodě a 1)mezi místnostmi, 2)ve velkých místnostech, 3)v podlahovém vytápění sádrovláknité (FERMACELL) dřevotřískové, TEPELNĚ IZOLAČNÍ ZVUKOVĚ IZOLAČNÍ VODOTĚSNÁ (hydroizolační) (je-li požadována) zabezpečuje tepelnou izolaci podlahy vytápěné místnosti na terénu nebo nad nevytápěným prostorem tlumí přenos kročej. hluku = zabezpečuje plovoucí efekt podlah, je stlačitelná u plovoucích podlah může mít současně tepelně izolační funkci (je-li požadována) zabezpečuje hydroizolaci podlahy místností s mokrým provozem (WC, koupelny) pěnová nebo vláknitá tepelně izolační deska (PPS, minerál.vlna, pěn.sklo) vláknitá deska (ROTAFLEX, ORSIL) tl mm elastifikovaný PPS (EPS-T) extr.polyetylen (ETHAFOAM) systém. hydroizolační stěrka pod vrchní nášlapnou vrstvou dlažby + flexibilní lepidlo (hydroizolační asfaltový pás-je již jen pojistný) pod roznášecí betonovou vrstvou POMOCNÉ VRSTVY PODLAH KLADECÍ (spojovací) vyžaduje-li to materiál nášlapné vrstvy (maltové lože, lepidlo, tmel) DILATAČNÍ dilatace souvrství od vodorovných a svislých konstrukcí objektu SEPARAČNÍ ochrana (zabraňuje znehodnocení) nasákavé zvukoizolační rohože betonovou směsí ing. Bedřiška Vaňková str.6 /

7 DĚLENÍ PODLE NÁŠLAPNÉ VRSTVY POTĚRY A LITÉ PODLAHY dilatace maxim. 6x6m včetně podkladních vrstev (dle technolog.předpisu) DLAŽBY dilatace 2x2m resp.3x3m včetně podkladních vrstev PODLAHY NA BÁZI DŘEVA (pouze povrch.úprava!) PODLAHOVÉ KRYTINY (POVLAKY) ZVLÁŠTNÍ PODLAHY (speciální povrchy) cementový potěr, betonová mazanina asfaltová mazanina (LA, OS) lité stěrky (PVC, epoxid, plastbetony) samonivelační lité teraso, betonová mazanina broušená dříve: xylolit, hliněná mazanina, vápenné mazaniny speciální lité podlahy (průmysl. dle provozu) plastbeton keramické(režné,glazované), kameninové, kyselinovzdorné desky z přírodního,umělého kamene dlažební kostky přírodní, umělé, betonové dlažba z taveného čediče teracové,betonové dlaždice(vymývaný povrch, broušený povrch) skleněné dlaždice dřevěné kostky parkety, vlýsky (+ lepidlo) parketové čtverce (lepené na podklad-překližka) mozaikové parkety (na jutovém podkladu) palubky, fošny prkenné skládané lamelové(obchodně nazývané plovoucí ) parkety linoleum, PVC, pryž korek, korkové čtverce koberce, kobercové čtverce dutinová (dvojitá) podlahy pro elektroinstalační a datové rozvody, povrch antistatický podlahy sportovních prostorů (vsypové, pryžové, plastové) 15mm (na 40mm betonu) od 15mm od 3-5mm 20mm (na 40mm betonu) od 10mm 8-9mm do 12-15mm 10-15mm, 30-50mm 40,60,100mm a více od 20mm 10-50mm (1/10rozměru) 19-21mm (+ 3-4mm) 7-8mm 24mm, 40mm 7,5-15mm od 2mm od cca 70mm až po několik desítek cm od 20mm ing. Bedřiška Vaňková str.7 /

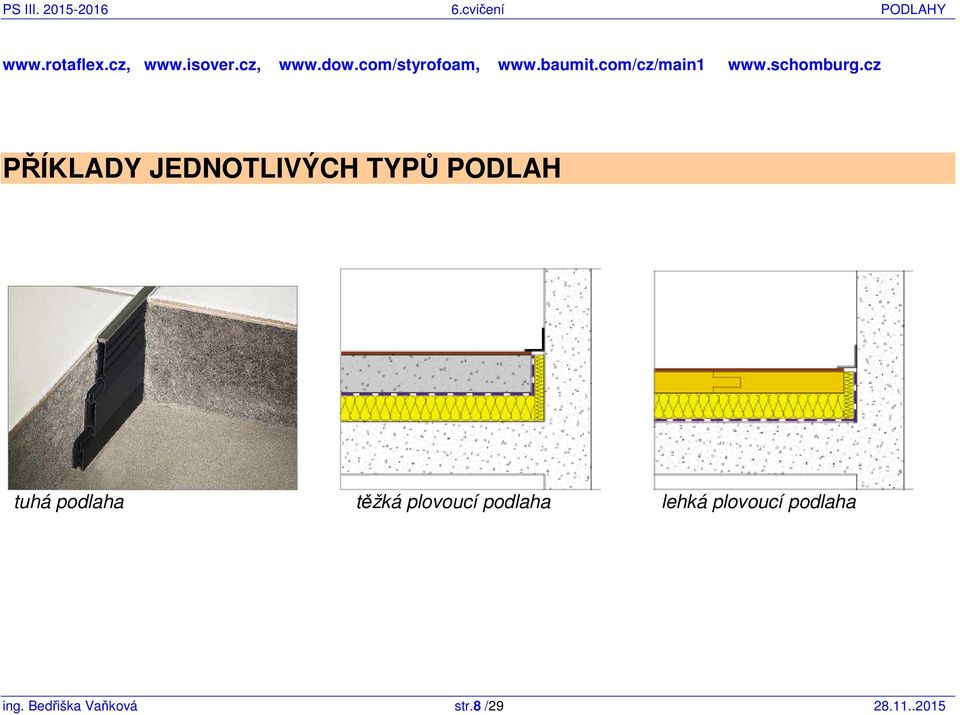

8 PŘÍKLADY JEDNOTLIVÝCH TYPŮ PODLAH tuhá podlaha těžká plovoucí podlaha lehká plovoucí podlaha ing. Bedřiška Vaňková str.8 /

9 TUHÁ (PEVNÁ) PODLAHA v prostorech, kde se nepožaduje zvuková izolace, tj. halové stavby (především průmyslové, garáže, sklady atd.) nášlapná vrstva cementový potěr, litá stěrka keramická dlažba keramická dlažba kladecí vrstva --- maltové lože lepicí tmel roznášecí vrstva betonová mazanina betonová mazanina betonová mazanina min.40 mm separační vrstva A400H (nebo fólie) tepelná izolace hydroizolace asfaltová varianta: NaPE + 1x izolační pás s modif. asfaltem podkladní beton podkladní beton zpravidla100 mm ing. Bedřiška Vaňková str.9 /

10 TĚŽKÁ PLOVOUCÍ PODLAHA nad 75 kgm -2, tl. nad 50 mm (roznášecí vrstva tvořena zpravidla betonovou mazaninou) OBYTNÁ MÍSTNOST CHODBA KOUPELNA nášlapná vrstva vrstvené dřevěné lamely PVC (koberec) keramická dlažba cca 8 mm spojovací vrstva podkladní textilie lepidlo systémová hydroizolační lepící stěrka hydroizolace systém.hydroizolační spárování roznášecí vrstva betonová mazanina betonová mazanina betonová mazanina min.45 mm separační vrstva asf.a400h (nebo fólie) asf.a400h (nebo fólie) asf.pás A400H (nebo fólie) akustická izolace vláknitá deska vláknitá deska vláknitá deska strop nosná konstrukce stropu (horní líc zpravidla beton) ing. Bedřiška Vaňková str.10 /

11 dle ing. Bedřiška Vaňková str.11 /

12 LEHKÁ PLOVOUCÍ PODLAHA (zpravidla suchá) do 75 kgm -2, tl. minim. cca od 35 mm roznášecí vrstva tvořena tuhou těžkou deskou nebo několika vrstvami desek- položené na akustické izolaci vzhledem k malému vlastnímu zatížení vhodné pro rekonstrukce kompatibilní konstrukce s lehkými příčkami skladby autorizovány výrobci systémů suchého stavění užívat katalogové skladby (vždy porovnat použitou variantu s podmínkami svého konkrétního zadání! ): : ing. Bedřiška Vaňková str.12 /

13 dle ing. Bedřiška Vaňková str.13 /

14 NULOVÁ PODLAHA (suchá) tloušťka do 25 mm zvukově izolační funkce zabezpečena pouze tenkou tuhou nášlapnou vrstvou (PVC nebo skládané (tzv. plovoucí ) lamely) na tenké měkké tlumící vrstvě (pěnová nebo textilní rohož, plsť apod.) VHODNÉ JEN PRO TĚŽKÉ STROPY (s vlastní hmotností nad 350 kgm -2 ) tedy pro železobetonové stropní desky SPECIÁLNÍ PODLAHY 1. DUTINOVÁ PODLAHA PRO ELEKTROINSTALAČNÍ ROZVODY - užití pro místnosti s rozsáhlou výpočetní technikou (počítačové sály), ústředny, rozvodny atd. - podlaha ze samonosných dílců (čtverců) osazených na rektifikovatelných sloupcích - příslušenstvím speciální instalační čtverce se zásuvkami a elekrokrabicemi - systémy dle výrobců (MERO apod.) ing. Bedřiška Vaňková str.14 /

15 ing. Bedřiška Vaňková str.15 /

17 2. DUTINOVÁ PODLAHA SANAČNÍ - užití při rekonstrukcích objektů, nelze-li (např. z památkových důvodů) provést vodorovnou izolaci v nosných stěnách - dutina mezi terénem a nosnou konstrukcí zateplené podlahy (podlaha s tepelnou izolací) je vyústěna skrz obvodové zdivo do venkovního prostoru - řešení stavební: dutina vymezena např. betonovými cihlami, na nich nosná konstrukce podlahy (např. PZD), nebo plast. tvarovky tzv. iglú zalité betonem, dále hydroizolace, tepelná izolace a skladba běžné plovoucí podlahy Tato skladba se řadí do oblasti v kategorii konstrukčních hydroizolací 3. PODLAHY SPORTOVNÍCH PROSTORŮ - roštové konstrukce např. ing. Bedřiška Vaňková str.17 /

19 - speciální lité nebo kobercové povrchy na principu nulové podlahy (tenisový kurt, hřiště pro volejbal, basketbal) ing. Bedřiška Vaňková str.19 /

20 4. PODLAHOVÉ VYTÁPĚNÍ teplovodní nebo elektrokabely (popř. elektrická topná rohož pro temperování podlahy) princip těžké plovoucí podlahy s těmito změnami: - roznášecí vrstva (bet. mazanina, anhydrit) je topným tělesem (akumuluje tepelnou energii a vytápí místnost) ( návrh ve spolupráci s topenářem), realizace pro elektrokabely ve dvou vrstvách, (ale topná rohož umístěná až nad roznášecí deskou v lepícím tmelu přímo pod nášlapnou vrstvou, neakumulač.) - vždy dostatečná tepel. izolace (např.100mm EPS) seshora doplněná reflexní hliníkovou fólií - vždy dilatační spára (min. 20 mm) po obvodu podlahy - nášlapná vrstva s co největší tepelnou vodivostí (optimální: dlažba) - podlahy nutno dilatovat (pro každý celek vlastní topná smyčka = pro místnost vlastní rozdělovač pro ovlád.) Povrchová teplota podlahy je ze zdravotních důvodů omezena na 30 O C. Podlahové topení je proto málo kapacitní, prostor musí mít malé tepelné ztráty nebo doplňkové topení! ing. Bedřiška Vaňková str.20 /

21 podlahové vytápění dle ing. Bedřiška Vaňková str.21 /

22 SOKLY, PŘECHODY POVRCHŮ A DILATACE SOKL - úprava styku podlahy se stěnou! lišty ing. Bedřiška Vaňková str.22 /

23 lišty ing. Bedřiška Vaňková str.23 /

24 STYK RŮZNÝCH NÁŠLAPNÝCH VRSTEV ing. Bedřiška Vaňková str.24 /

25 DILATACE NÁŠLAPNÉ VRSTVY nebo PODLAHOVÉHO SOUVRSTVÍ lišty ing. Bedřiška Vaňková str.25 /

27 UKONČENÍ PODLAHY U DVEŘÍ ZMĚNA POVRCHU, KONSTRUKCE ing. Bedřiška Vaňková str.27 /

28 VENKOVNÍ ZPEVNĚNÉ PLOCHY PRO PĚŠÍ KOMUNIKACI TOTO NEJSOU PODLAHY, ALE VENKOVNÍ PLOCHY = SKLADBY ČISTÝCH TERÉNNÍCH ÚPRAV!!! Typ dlažby dle podkladu PRUŽNÝ PODKLAD (malé zatížení = pochůzné) PEVNÝ PODKLAD (větší zatížení = pojezd) Lože tradiční pružný podklad dle BEST, a.s. spádovaná a dilatovaná (příp. vyztužená) bet. deska Vhodný materiál Odvod srážkové vody MENŠÍ PRVKY: - KAMENNÉ KOSTKY - BETONOVÉ PRVKOVÉ (ZÁMKOVÉ snad už ne) DLAŽBY ČÁSTEČNĚ VSAKUJÍCÍ (přesto nutno spádovat) NEVSAKUJE LZE I MÉNĚ PEVNÉ MATERIÁLY: - KAMENNÉ DESKY, BETON. MAZANINY Pevnost časem ztrácejí exaktní roviny Dlouhodobá pevný podklad nutno dilatovat!! Rozebiratelnost ANO (možné opravy inž.sítí) NE (není přístup k inž. sítím) Použitelnost PĚŠÍ PLOCHY V ZAHRADNÍ ARCHITEKTUŘE CHODNÍKY MÉNĚ NÁROČNÉ PLOCHY VYSOCE ZATÍŽENÉ PLOCHY (provozně i estetickými nároky) ing. Bedřiška Vaňková str.28 /

29 PODKLADOVÉ SOUVRSTVÍ ukázka dle BEST, a.s. dle ing. Bedřiška Vaňková str.29 /
