1 kompetence zavazuje. Fotovoltaika ostrovní systémy Nezávislé zdroje energie w Jistota dodávky w Šetrné k životnímu prostředí w Optimální v nákladech E N ERGIE PRŮMYSL BUDOVY Z AŘÍZEN Í DATA KABELY SVÍTIDLA ALTERNATIVNÍ E N ERGIE

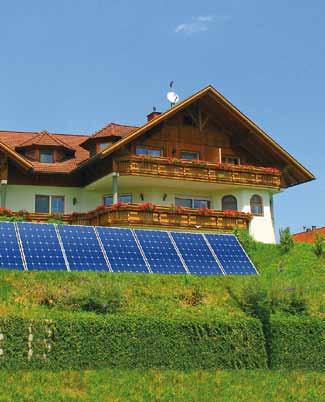

2 Ostrovní systémy w Nezávislý zdroj energie Obnovitelné zdroje energie a zálohové zdroje jsou tématy těchto dní. Výroba elektrické energie nebo tepla ze slunce, větru, vody, biomasy nebo geotermální energie je ekologická a orientovaná na budoucnost. Solární elektrárny použitelné snad na všech místech využívají nevyčerpatelnou energii Slunce. Výkony těchto zařízení se pohybují od wattových výkonů až po megawattové a optimalizují se podle požadavků jednotlivých uživatelů. Využitelná energie je ovlivněna především místními podmínkami a sezonními výkyvy. Uživatelé potřebují energii i když solární zařízení dodává jen málo nebo vůbec žádnou energii (například v noci nebo při nepříznivých povětrnostních podmínkách). Pro vyřešení tohoto problému se využívají solární zařízení s akumulací energie. Pokud je solární zařízení podporováno dalším zdrojem energie, hovoříme o hybridních zařízeních. Spotřebiče není možné ve většině případů připojit přímo na solární panely. Proto se musí druh proudu a napětí přizpůsobit spotřebiči. Použité komponenty silně variují podle použitého zařízení. Solární ostrovní zařízení je určeno pro dodávky energie hlavně tam, kde není k dispozici energie z veřejné sítě (horské chaty, samoty atd.). V zásadě se používají tyto konfigurace ostrovních zařízení: přímé připojení, přímé připojení s akumulací (zařízení s DC nebo AC invertorem) a hybridní zařízení, které využívají podporu sítě nebo obnovitelných zdrojů. Díky svojí flexibilitě a mnohostrannosti představují solární zařízení důležitý a trvalý přínos k ochraně životního prostředí. Panely Generátor Nabíječ Invertor Baterie 2

3 Ostrovní systémy W Obsah w Solární ostrovní systémy obecně... strana 4 w Solární ostrovní systémy malá ZAŘÍZENÍ.... strana 6 w Solární ostrovní systémy velká ZAŘÍZENÍ... strana 8 w Solární ostrovní systémy produkty Solární PANEL isofoton... strana 10 Solární nabíječe BLUESOLAR.... strana 12 INVERTORY phoenix do 750 W... strana 14 INVERTORY phoenix compact... strana 16 INVERTORY multiplus... strana 18 INVERTORY quattro... strana 20 INVERTORY bluesolar.... strana 22 MonitorY BATERIÍ... strana 24 komponenty.... strana 26 Akumulátory ogiv long LIFE.... strana 27 BATERIOVÉ STOJANY, SKŘÍNĚ A PŘÍSLUŠENSTVÍ... strana 30 w příklady APLIKACÍ... strana 31 w formulář poptávky.... strana 33 3

4 Ostrovní systémy obecně w Solární ostrovní systémy PŘEHLED Solární zařízení pro výrobu elektrické energie, která nejsou spojená s energetickou síti se nazývají ostrovní systémy. Tyto systémy jsou nasazovány všude tam, kde není k dispozici veřejná síť nebo kde je to rentabilní. Ostrovní systém je účinně použitelný pro domy nebo objekty jako rekreační objekty, horské chaty, restaurace a hospodářské objekty. Příklady nasazení: Zdroj energie pro malé vesnice, zavlažovací systémy, meteorologické stanice, dopravní značení, telekomunikace atd. Odhady spotřeby energie ukazují, že poptávka po obnovitelných zdrojích neustále poroste. Na jedné straně jsou fosilní paliva vyčerpatelný zdroj, na druhé straně je mnohostrannost a flexibilita u solárních zařízení. Rychlý technický vývoj snižuje výrobní ceny a tím i náklady pro investory. Solární ostrovní zařízení se stále více využívají v mobilních aplikacích. Jedná se převážně o malá zařízení jako kalkulačky, kapesní svítilny, radiové přijímače, hodinky, parkovací automaty atd. Ostrovní solární systémy se mohou provozovat jako čistě stejnosměrná zařízení, většinou malá zařízení s napětím 12V nebo 24V. V případě, kdy je požadováno vyšší provozní napětí (např. 230VAC) se použije navíc invertor pro přeměnu stejnosměrného napětí na střídavé. Výhodou tohoto uspořádání je, že je možné používat běžné spotřebiče, ale pro optimální využití invertoru je třeba přesně specifikovat spotřebiče. Ostrovní solární zařízení se podle konfigurace dělí: w Přímá dodávka Ostrovní solární zařízení tvoří generátor proudu, který přímo napájí stejnosměrné spotřebiče. Typické příklady jsou pohony čerpadel, malé motory nebo ventilátory. Solární generátor Spotřebič Přednosti tohoto systému: provozní spolehlivost a jednoduchá výstavba. Tento systém je použitelný všude tam, kde jsou přípustné výpadky nebo kolísání dodávky v závislosti na povětrnostních podmínkách. Pro optimální účinnost systému je třeba sladit provozní křivky generátoru a spotřebičů. Schéma ostrovního systému s přímou dodávkou 4

5 Ostrovní systémy obecně Většina standardních zařízení používá střídavý proud, přesto výroba stejnosměrného proudu a připojení stejnosměrných spotřebičů má smysl, pro dosahovanou vysokou účinnost a dobré vytížení zařízení. w Solární ostrovní systémy s akumulací Solární generátor Regulátor nabíjení Akumulátor Ochrana před hlubokým vybíjením Ve většině případů u solárních zařízení nesouhlasí doba dodávky energie s dobou požadovaného odběru. V tomto případě je vhodné použít solární zařízení s krátkodobou akumulací energie. V tomto systému je spotřebič napájen při dostatečném výkonu solárních panelů přímo nebo přes invertor, případný přebytek energie je akumulován. Při nedostatečném výkonu je spotřebič napájen z akumulátorů přímo nebo přes invertor. Invertor Střídavý spotřebič Schéma ostrovního systému s akumulací a invertorem Stejnosměrný spotřebič Pro akumulaci energie se většinou používají olověné akumulátory, výhledově se počítá s akumulátory na bázi lithia. Olověné akumulátory jsou výhodné pro svůj poměr kapacita / cena. Při dimenzování akumulátorů je třeba zohlednit typ spotřebičů a jejich dobu provozu. Životnost olověných akumulátorů je značně závislá na nabíjecích a vybíjecích podmínkách. Proto je nutný vhodný nabíječ, který řídí nabíjení akumulátorů. Nabíječ je většinou přiřazen ke spotřebičům a chrání akumulátory nejenom před hlubokým vybíjením, ale i před velkými vybíjecími proudy spotřebičů. V případech, kdy v systému dochází k častému hlubokému vybíjení akumulátorů se jejich životnost markantně snižuje. K zabránění tohoto jevu se montuje ochrana před hlubokým vybíjením. Ostrovní solární zařízení s akumulací energie se zpravidla skládá z: Solárního generátoru (jeden nebo více solárních panelů) Akumulátoru Nabíječe Spotřebičů w Smíšený provoz Solární generátor Regulátor nabíjení Stejnosměrný spotřebič 12 V DC Při instalaci solárního systému se záložním generátorem (benzín, plyn ) je zaručena dodávka energie i při nepříznivých slunečních podmínkách po dlouhou dobu (např. v zimě). Pro krátké časové období slouží akumulátory jako zásobník energie, AC generátor překlenuje delší období bez slunečního svitu a je spouštěn při nízkém stavu nabití akumulátorů. AC generátor/síť Akumulátor Invertor 230 V AC Střídavý spotřebič 230 V AC Pro zajištění vysoké provozní spolehlivosti mohou být hybridní systémy napojeny místo AC generátoru na větrnou elektrárnu nebo jiný obnovitelný zdroj energie, případně na veřejnou síť. Schéma hybridního ostrovního systému 5

6 Ostrovní systémy - malá zařízení w Použití systémů se stejnosměrnými spotřebiči Jeden nebo více solárních panelů napájí přímo spotřebič. Mezi panely a spotřebiči je zapojen pouze nabíjecí regulátor. Regulátor nabíjení BlueSolar upravuje napětí pro spotřebiče a pro nabíjení akumulátorů. Stejnosměrné spotřebiče jsou přímo připojeny na akumulátory. Regulátor nabíjení Stejnosměrný spotřebič Solární panely Akumulátor Schéma ostrovního systému pro stejnosměrné spotřebiče w Použití systémů se střídavými spotřebiči Zde se jedná o stejnosměrný systém s výstupem 230 VAC pro klasické spotřebiče. Oproti předchozí verzi je přidaný invertor pro konverzi DC/AC. Regulátor nabíjení Invertor Střídavý spotřebič Solární panely Akumulátor Schéma ostrovního systému pro střídavé spotřebiče w Použití systémů se střídavými spotřebiči se zálohou Pokud není dostatek slunečního svitu a solární panely nedodávají dostatek energie, připojí se k soustavě generátor. V tomto případě je třeba použít invertor Multiplus. Solární panely jsou přes regulátor nabíjení připojeny na akumulátor a invertor Multiplus, který automaticky připojuje a odpojuje generátor. Tím je zajištěno maximální využití solární energie a zároveň zaručena maximální životnost akumulátorů. 6

7 Ostrovní systémy - malá zařízení W Použití systémů se střídavými spotřebiči se zálohou generátorem nebo veřejnou sítí Invertor Multiplus umožňuje toto zapojení rozšíření o automatické připojení a odpojení generátoru. Pokud solární systém nedodává dostatek energie, je energie čerpána z akumulátorů. V případě další potřeby energie se připojuje generátor nebo síť. Při poklesu spotřeby je přebytečná energie použita pro nabíjení akumulátorů. Použitý generátor naopak nemusí být dimenzován na špičkové výkony spotřebičů, protože špičky jsou kryty z energie akumulátorů. Generátor Regulátor nabíjení Invertor MultiPlus/Quattro Střídavý spotřebič Solární panely Akumulátor Schéma ostrovního systému s jednoduchou zálohou Schrack info: tato funkce je k dispozici u invertorů MultiPlus a Quattro. W Použití systémů se zálohou generátorem a veřejnou sítí Invertor Quattro umožňuje toto zapojení rozšíření o automatické připojení a odpojení generátoru a sítě. Pokud solární systém nedodává dostatek energie, je energie čerpána z akumulátorů. V případě další potřeby energie se připojí síť a v případě výpadku sítě generátor. Invertor Quattro je rozšířený invertor MultiPlus o další přepínatelný vstup. Přepínání solární zdroj - síť - generátor je plně automatizované s přihlédnutím k nejvýhodnějšímu využití solární energie. Síť Generátor Invertor Quattro Střídavý spotřebič Regulátor nabíjení Solární panely Akumulátor 2. Střídavý spotřebič Schéma ostrovního systému s dvojitou zálohou 7

8 Ostrovní systémy - velká zařízení w systém se střídavými spotřebiči U velkých solárních zařízení je standardně solární energie transformována s nejvyšší účinností na střídavou pro napájení standardních spotřebičů. Proto jsou tyto systémy nazývané střídavými. Tuto konverzi provádí invertor BlueSolar bez potřeby vnější sítě. Pro zálohování systému při malém nebo žádném slunečním svitu je použita akumulace energie a případné připojování generátoru nebo sítě pomocí invertoru MultiPlus nebo Quattro. Přebytečná energie ze solárních panelů je akumulována do baterie. Solární panely Invertor BlueSolar W Použití systémů se zálohou generátorem Solární energie je přes invertor BlueSolar vedena ke spotřebičům a zároveň na invertor/nabíječ MultiPlus s připojeným generátorem nebo veřejnou sítí. Přepínání solární zdroj generátor je plně automatizováno s přihlédnutím k nejvýhodnějšímu využití solární energie. Generátor Invertor MultiPlus/Quattro Střídavý spotřebič W Použití systémů se zálohou generátorem a veřejnou sítí Tento zálohovaný systém garantuje nepřetržitou dodávku energie. Pokud dojde k výpadku sítě, solární systém nedodává dostatek energie a akumulátory jsou vybité, invertor/nabíječ Quattro startuje generátor. Pokud už není generátor zapotřebí, je automaticky odpojen. Akumulátor Schéma ostrovního systému s jednoduchou zálohou Invertor MultiPlus versus Quattro Invertory MultiPlus a Quattro představují v systému článek, který zajišťuje nabíjení akumulátorů a přepínání záložních zdrojů v jednom přístroji. Při rozhodování o nasazení těchto přístrojů je rozhodující počet zálohových zdrojů energie. MultiPlus může ovládat a připojovat pouze jeden zálohový zdroj, Quattro může ovládat a přepínat mezi dvěma zálohovými zdroji. Solární panely Invertor BlueSolar Síť Invertor Quattro Střídavý spotřebič Generátor Akumulátor Schéma ostrovního systému s dvojitou zálohou 8

9 Ostrovní systémy - velká zařízení Stejnosměrné a střídavé systémy v tomto katalogu jsou jen příklady zapojení těchto systémů. Je možná celá řada kombinací. Invertory mohou pracovat v paralelním zapojení, případně mohou být konfigurovány pro třífázový provoz, pokud je požadovaný příkon spotřebiče větší než výkon jednotlivého invertoru. W stejnosměrný systém Ilustrace níže ukazuje stejnosměrný systém se dvěma nabíječi a dvěma invertory MultiPlus v paralelním řazení s jedním připojeným generátorem. W střídavý systém Ilustrace níže ukazuje střídavý systém se třemi invertory BlueSolar, dvěma invertory Quattro v paralelním řazení s připojeným generátorem a veřejnou sítí. Invertory MultiPlus Solární panely Invertor BlueSolar Generátor Střídavý spotřebič Invertor Quattro Střídavý spotřebič Síť Solární panely Regulátory nabíjení Monitor baterie Generátor AUX AC výstup Akumulátor Akumulátor Monitor baterie Schéma - stejnosměrný systém Schéma - střídavý systém 9

10 Ostrovní systémy - produkty w solární panel isofoton w schrack info Panely vyráběné ve vysoké kvalitě Vysoká účinnost Vyráběné od roku 1981 Odolný a stabilní Certifikát TÜV Plná záruka 10 let Lineární garance výkonu 80% / 25 let PVM12450 w Technická data Konstrukční data Certifikáty: CE, IEC (TÜV), IEC Třída A (TÜV), UL, IEC IECEE, PV-GAP Provedení článků Článků na panel Struktura panelu Rám Zemnění Systém proti krádeži Vývody Výstupní krabice Kabel Integrace do systému Maximální napětí systému Maximální zpětný proud Monokrystalický křemík, antireflexní úprava povrchu, rozměry 156 x 156 mm 60 článků v sérii 1) krycí sklo s mikrostrukturou s vysokou průzračností 2) vrstva EVA (Etylvinylacetát) 3) ochranná vrstva Tedlar/Polyester Eloxovaný hliník Ano Ano PCB 1 x IP 65 s bypass diodou 2 x 1 m, 4 mm 2, konektor Multicontact MC V 20 A Maximální mechanická zátěž panelu 5400 Pa / 5,4 kn/m 2 / 540 kg/ m 2 Pracovní teplota -40 ºC až 85 ºC Mechanická odolnost Rozměry Rozměry Hmotnost Proti kroupám o průměru 25 mm z výšky 1 m, při rychlosti 23 m/s 1667 x 994 x 45 mm 19 kg Zaručený výkon Lineární záruka výkonu 100% - 95% - 90% - 85% - 80% - 75% - l l l l l Záruka Isofoton Standardní záruka Lineární záruka výkonu po dobu 25 let překračuje standardní záruku na trhu o 7,5 %. Kompletní záruka 10 let. 10

11 Ostrovní systémy - produkty w Rozměry Rozměry v mm Typový štítek Body pro uchycení w testované hodnoty panelu isf 245 mono Testovací podmínky STC (1000 W/m 2, 25 C AM 1,5) Testovací podmínky NOCT (800 W/m 2, AM 1,5) Maximální výkon P max (W) Napětí naprázdno V OC (V) 37,3 34,2 Napětí při maximálním výkonu V mpp (V) 30,2 26,8 Proud do zkratu I SC (A) 8,7 7,02 Proud při maximálním výkonu I mpp (A) 8,12 6,56 Účinnost panelu (%) 14,8 --- Tolerance výkonu (%P max ) ±3 ±3 w Volt-ampérové charakteristiky panelu ISF 245 v závislosti na teplotě Proud (A) 5 I-V(15ºC) 4 I-V(25ºC) I-V(15ºC) 3 I-V(35ºC) I-V(25ºC) I-V(35ºC) 2 I-V(45ºC) I-V(45ºC) 1 I-V(55ºC) Napětí (V) Teplotní parametry Jmenovitá pracovní teplota článku 45 C ± 2 C Teplotní koeficient pro I SC 0,042 %/K Teplotní koeficient pro V OC -0,323 %/K Teplotní koeficient pro P max -0,464 %/K Popis výkon články ean dostupnost Store obj. číslo Panel ISF W Monokrystal PVM12450 Panel ISF W Monokrystal PVM12500 Skladem v Praze - zaslání do 24 hod. Skladem v centrálním logistickém skladu - zaslání do 96 hod. Skladem v každém SCHRACK STORE - možnost osobního odběru 11

12 Ostrovní systémy - produkty w nabíječe BLUeSolar w BlueSolar 12/ A nebo 20 A při 12 V nebo 24 V* PWM regulátor (pulzně šířková modulace) Interní sensor teploty Nabíjení baterií ve třech stupních (konstantní proud, konstantní napětí, udržovací nabíjení) Ochrana před přetížením Ochrana před zkratem Ochrana před přepólováním solárních panelů a/nebo baterií Výstup pro signalizaci poklesu napětí na zátěži PVBC2410 w BlueSolar MPPT 12/24-40 A 40 PŘI 12 V NEBO 24 V* MPP tracker na vstupu. Zvyšuje nabíjecí proud o 30% v porovnání s nabíječem s PWM Nabíjecí napětí přednastavitelné pro osm typů baterií plus dvě nastavitelné hodnoty Interní sensor teploty Ochrana před přetížením Ochrana před zkratem Ochrana před přepólováním solárních panelů a/nebo baterií Výstup pro signalizaci poklesu napětí na zátěži PVBC2440 * Pro zařízení 12V solární panely s 36 články, pro zařízení 24V solární panely s 72 články (příklad PVM12450) Solární panely Nabíječ BlueSolar Stejnosměrný spotřebič Akumulátory 12

13 Ostrovní systémy - produkty w Technická data BlueSolar BlueSolar 12/24-10 BlueSolar 12/24-20 BlueSolar MPPT 12/ V 24 V 12 V 24 V 12 V 24 V Napětí baterií 12/24 Automatická volba (2) 12/24 Automatická volba (2) 12/24 Automatická volba (2) Jmenovitý nabíjecí proud 10 A 20 A 40 A MPP tracker Ne Ne Ano Výstup pro druhý akumulátor Ne Ano Ne Automatické odpojení zátěže Ano (max. proud 10 A) - Ano (max. proud 15 A) Max. vstupní napětí 28/55 V (2) 28/55 V (2) 28/55 V (2) Vlastní spotřeba 6 ma 4 ma 10 ma Standardní nastavení Nabíjení konstantním napětím (1) 14,4 V 28,8 V 14,4 V 28,8 V 14,4 V 28,8 V Udržovací nabíjení (1) 13,7 V 27,4 V 13,7 V 27,4 V 13,7 V 27,4 V Srovnávací nabíjení ,0 V 30,0 V Odpojení při přebíjení ,8 V 29,6 V Opětovné zapnutí po vysokém napětí ,6 V 27,2 V Přerušení při nízkém napětí zátěže 11,1 V 22,2 V ,8 V 21,6 V Opětovné zapnutí po nízkém napětí zátěže 12,6 V 25,2 V ,3 V 24,6 V Provozní podmínky Teplotní senzor baterie Ano, vnitřní senzor Ano, vnitřní a externí senzor Ano, externí senzor Teplotní kompenzace -30 mv / C -60 mv / C -30 mv / C -60 mv / C -30 mv / C -60 mv / C Provozní teplota -35 C až +55 C (při plném výkonu) -35 C až +55 C (při plném výkonu) -0 C až +40 C (při plném výkonu) C (derating) Chlazení Přirozená konvekce Přirozená konvekce Přirozená konvekce Vlhkost (nekondenzující) Max. 95% Max. 95% Max. 95% Krytí IP 20 IP 20 IP 20 Připojovací průřezy 6 mm² / AWG10 6 mm² / AWG10 8 mm² / AWG8 Hmotnost 160 g 180 g 1400 g Rozměry (vxšxh) v mm 70 x 133 x 33,5 76 x 153 x x 66 x 140 Způsob montáže montáž na stěnu, normální prostředí NORMY Bezpečnost EN EMC EN , EN ) BlueSolar DUO 12/24-10 a -20. U BlueSolar MPPT 12/24-40 jsou možná další nastavení 2) Pro zařízení 12V solární panely s 36 články, pro zařízení 24V solární panely s 72 články Popis výkon napětí ean dostupnost Store obj. číslo Nabíječ 10 A 12/24 V PVBC2410 Nabíječ 20 A 12/24 V PVBC2420 Nabíječ mppt 40 A 12/24 V PVBC2440 Skladem v Praze - zaslání do 24 hod. Skladem v centrálním logistickém skladu - zaslání do 96 hod. Skladem v každém SCHRACK STORE - možnost osobního odběru 13

14 Ostrovní systémy - produkty w invertory phoenix do 750 w w SCHRACK INFO Invertory PHOENIX byly vyvinuty jako řada pro všestranné použití. Cílem je nabídnout invertor s čistě sinusovým výstupem při vysoké účinnosti. Při použití nejnovější Hybrid-HF technologie je výsledkem kvalitní produkt s kompaktními rozměry a sníženou hmotností schopný dodávat vysoký výkon. PVBI0224 w Obecně Vysoký záběrový výkon Významnou vlastností technologie SinusMax je obzvláště vysoký záběrový výkon. To není možné s tradiční technikou HF. Invertory Phoenix zvládají bez problémů vysoké rozběhové proudy kompresorů chlazení, motorů nářadí a podobně. Automatické přepínání zdrojů Pro přepínání různých zdrojů při malých výkonech je možné provádět pomocí automatického přepínače Filax. Počítače a další citlivá elektronická zařízení lze prakticky bez přerušení přepínat, protože přepínací časy jsou nižší než 20 ms. Signalizace LED V manuálu k přístroji naleznete odpovídající údaje. DIP přepínač pro výstup 50/60 Hz (pouze model 750 VA) DIP přepínač pro úsporný provoz (pouze model 750 VA) Při úsporném provozu je výstupní proud redukovaný na 1/3. Při nízké nebo nulové zátěži se invertor odpojí a každé 2 vteřiny kontroluje úroveň zátěže a při opětovném zvýšení požadovaného výkonu přejde do normálního provozního režimu. Úroveň pro zapínání/vypínání lze nastavit 15 až 85 W. w Příklad konfigurace Viz strana 6, Schéma ostrovního systému pro střídavé spotřebiče 2x solární panel (PVM12450) 1x nabíječ 20 A (PVBC2420) 1x invertor W 2x baterie např. 12 V/ 100 Ah (NLBA100) pro systém 24 V 14

15 Ostrovní systémy - produkty w Technická data invertor Phoenix 24 V 24/180 24/350 24/750 Výstupní výkon při 25 C (VA) (3) Výstupní výkon při 25 C / 40 C (W) 175 / / / 650 Špičkový výkon (W) Výstupní napětí / kmitočet (4) 110 V AC nebo 230 V AC +/- 3% 50 Hz nebo 60 Hz +/- 0,1% Vstupní napětí (V DC ) 21,0-31,0 Signalizace vybití baterií (V DC ) 22 Napětí pro odpojení (V DC ) 21 Napětí pro opětné připojení (V DC ) 25 Maximální účinnost 24 V (%) Vlastní spotřeba 24 V (W) 3,8 5,0 14 Vlastní spotřeba v úsporném režimu Ochrany (2) a - e Provozní teplota -20 až +50 C (chlazení ventilátorem) Vlhkost (nekondenzující) max 95% kryt Materiál a barva Hliník, modrá RAL 5012 Připojení baterie 1) 1) šroubové svorky Standardní výstup Schuko Další výstupy na dotaz United Kingdom, Australien/Neu Seeland Krytí IP 20 Hmotnost (kg) 2,7 3,5 2,7 Rozměry (vxšxh) v mm 72 x 132 x x 155 x x 180 x 295 Normy Bezpečnost EN EMC / Ochrany EN / EN ) Kabel 1,5 m (24/180 s konektorem do cigaretového zapalovače) 2) Ochrany a) zkrat na výstupu b) přetížení c) vysoké napětí baterie d) nízké napětí baterie e) vysoká teplota 3) Nelineární zátěž, faktor přetížení 3:1 4) Volba kmitočtu pomocí DIP přepínače Popis výkon výstupní napětí EAN dostupnost Store obj. číslo Invertor 24V 180W 180 W 230 V ±2%, 50 Hz ±0,1% PVBI0224 Invertor 24V 350W 350 W 230 V ±2%, 50 Hz ±0,1% PVBI0424 Invertor 24V 750W 750 W 230 V ±2%, 50 Hz ±0,1% PVBI0824 Skladem v Praze - zaslání do 24 hod. Skladem v centrálním logistickém skladu - zaslání do 96 hod. Skladem v každém SCHRACK STORE - možnost osobního odběru 15

16 Ostrovní systémy - produkty w invertory phoenix compact w SCHRACK INFO Invertory PHOENIX COMPACT byly vyvinuty jako řada pro všestranné použití. Cílem je nabídnout invertor s čistě sinusovým výstupem při vysoké účinnosti. V návaznosti na sérii PHOENIX se zvětšily rozměry, váha ale především výkon. Při použití nejnovější Hybrid-HF technologie je výsledkem kvalitní produkt s kompaktními rozměry a sníženou hmotností schopný dodávat vysoký výkon. PVBI1624 w Obecně Vysoký záběrový výkon Významnou vlastností technologie SinusMax je obzvláště vysoký záběrový výkon. To není možné s tradiční technikou HF. Invertory Phoenix zvládají bez problémů vysoké rozběhové proudy kompresorů chlazení, motorů nářadí a podobně. Prakticky neomezený výkon daný možností řadit invertory paralelně Pro zvýšení výkonu je možné řadit až šest invertorů paralelně. Dodávaný výkon je při šesti jednotkách C24/2000 například 12 kw. Dále je možný třífázový provoz tří stejných jednotek. Automatické přepínání zdrojů Pro přepínání různých zdrojů doporučujeme použití invertorů/nabíječů MultiPlus. Pro přepínání různých zdrojů při malých výkonech je možné provádět pomocí automatického přepínače Filax. Počítače a další citlivá elektronická zařízení lze prakticky bez přerušení přepínat, protože přepínací časy jsou nižší než 20 ms. Komunikační sběrnice Všechny modely jsou standardně vybaveny vstupem RS485. Pro komunikaci s počítačem je potřeba jen interface MK-2, který zajišťuje galvanické oddělení mezi invertorem a počítačem a převádí RS485 na RS232. Kabel RS232 na USB je též k dispozici. Pomocí software VEConfigure, který je zdarma ke stažení na našich webových stránkách lze invertory uživatelsky konfigurovat. w Příklad konfigurace Viz strana 6, Schéma ostrovního systému pro střídavé spotřebiče 12x solární panel (PVM12450) 3x nabíječ 40 A (PVBC2420) 1x invertor 24 V / 2000 W (PVBI2024) 1x monitor baterie (PVBE0030) 8x baterie např. 12 V/ 100 Ah (NLBA100) pro systém 24 V 16

17 Ostrovní systémy - produkty w Technická data Invertor Phoenix C24/1200 C24/1600 C24/2000 C48/3000 C48/5000 Paralelní a 3 fázový provoz ano Invertor Rozsah vstupních napětí (V DC ) 19-33V V Výstup Výstupní napětí: 230 V ±2 %, kmitočet: 50 Hz ±0,1 % (1) Trvalý výstupní výkon při 25 C (VA) (2) Trvalý výstupní výkon při 25 C (W) Trvalý výstupní výkon při 40 C (W) Špičkový výkon (W) Maximální účinnost Vlastní spotřeba 12/24/48 V (W) Vlastní spotřeba v režimu AES (W) Vlastní spotřeba v režimu hledání (W) OBECNé Programovatelné relé (3) Ano Ochrany (4) a - f RS485 Ano Provozní teplota -20 až +50 C (chlazení ventilátorem), Vlhkost (nekondenzující): max. 95% kryt Materiál a barva Hliník, modrá RAL 5012 Stupeň krytí: IP 21 Připojení baterie kabel 1,5 m Šroubové svorky M šroubové svorky M8 Standardní výstup G-ST18i konektor Bezšroubové svorky Šroubové svorky Hmotnost Rozměry (vxšxh) v mm 375 x 214 x x 225 x x 258 x x 328 x 240 Normy Bezpečnost EN EMC EN / EN Směrnice pro mobilní aplikace 2004/104/EG 1) Lze nastavit také 60 Hz a 240 V 2) Nelineární zátěž, faktor přetížení 3:1 3) Programovatelné relé pro: obecný alarm, nízké napětí baterie nebo startovací impuls generátoru (je potřeba interface MK2 a program VEConfigure). Kontakt 230 VAC / 4 A, 35 VDC / 4 A, 60 V / 1 A. 4) Ochrana a) zkrat na výstupu b) přetížení c) vysoké napětí baterie d) nízké napětí baterie e) vysoká teplota f) vysoké zvlnění napětí na vstupu Popis výkon výstupní napětí EAN dostupnost Store obj. číslo Invertor C24/ W 230V ±2%, 50 Hz ±0,1% PVBI1224 Invertor C24/ W 230V ±2%, 50 Hz ±0,1% PVBI1624 Invertor C24/ W 230V ±2%, 50 Hz ±0,1% pvbi2024 Invertor C48/ W 230V ±2%, 50 Hz ±0,1% pvbi3048 Invertor C48/ W 230V ±2%, 50 Hz ±0,1% pvbi5048 Skladem v Praze - zaslání do 24 hod. Skladem v centrálním logistickém skladu - zaslání do 96 hod. Skladem v každém SCHRACK STORE - možnost osobního odběru 17

18 Ostrovní systémy - produkty w invertory multiplus w SCHRACK INFO Invertory MULTIPLUS mají sinusové výstupní napětí a nabíječ akumulátorů s pokročilou technologií. Pro přepínání zálohových zdrojů je vestavěný elektronický přepínač s vysokou rychlostí. PVBM0824 w Obecně dva výstupy síťový a s nepřerušením dodávky (funkce UPS) Hlavní výstup určený pro spotřebiče s trvalou dodávkou energie (počítače, ledničky atd.) jsou zapojeny na tento výstup. Přepínací časy jsou nižší než 20 ms. Ostatní spotřebiče (boilery, klimatizace atd.) jsou připojeny na výstup, který je pod napětím jen v případě přítomnosti síťového napětí (nebo napětí z generátoru) (modely PVBM3048 a PVBM5048). Prakticky neomezený výkon daný možností řadit invertory paralelně Pro zvýšení výkonu je možné řadit až šest invertorů paralelně. Dále je možný třífázový provoz tří stejných jednotek. PowerControl pracuje s omezeným příkonem ze sítě nebo generátoru Invertory MultiPlus mají vestavěný výkonný nabíječ baterií, který může ze sítě špičkově odebírat až 10 A (invertor 5 kva) při 230 VAC. Pro omezení tohoto proudu doporučujeme použít Multi Control Panel, pomocí kterého je možné nastavení maximálního proudu. MultiPlus pak pracuje s tímto maximálním proudem a opačně přebytečnou kapacitu použije pro nabíjení akumulátorů. Tím se zabrání přetížení generátoru nebo síťového jističe. Čtyřstupňový nabíječ a nabíjení druhé baterie Software nabíječe přizpůsobuje nabíjení baterie stavu akumulátorů ve třech stupních a k tomu je přidáno udržovací nabíjení. Navíc k tomu MultiPlus může nabíjet další nezávislý akumulátor (startovací baterie generátoru) v režimu trickle (pouze u modelů 12 a 24 V). Komunikační sběrnice Nastavení je jednodušší než kdykoliv předtím. MultiPlus je po instalaci okamžitě schopný provozu. Pokud mají být změněny nastavení, je to možné provést DIP přepínači. Dokonce paralelní chod a třífázový provoz je možné takto nastavit. V případě potřeby dalších nastavení je možné použít PC a software VEConfigure, který je zdarma ke stažení na našich webových stránkách w Příklad konfigurace Viz strana 7, Schéma ostrovního systému s jednoduchou zálohou 12x solární panel (PVM12450) 3x nabíječ 40 A (PVBC2420) 1x invertor 24 V / 2000 W (PVBM 2024), 1x monitor baterie (PVBE0030) 8x baterie např. 12 V/ 100 Ah (NLBA100) pro systém 24 V. 18

19 Ostrovní systémy - produkty w Technická data Multi Plus C24/800/16-16 C24/1200/25-16 C24/1600/40-16 C24/2000/50-30 C48/3000/35-50 C48/5000/70-50 PowerControl Ano Ano Ano Ano Ano Ano PowerAssist Ne Ano Ano Ano Ano Ano Transfer vypínač (A) nebo Paralelní a 3 fázový provoz Ne Ne Ne Ne Ano Ano Invertor Rozsah vstupních napětí (V DC ) V V Výstup Výstupní napětí: 230 V AC ±2% Kmitočet: 50 Hz ± 0,1% (1) Trvalý výstupní výkon při 25 (VA) (3) Trvalý výstupní výkon při 25 C (W) Trvalý výstupní výkon při 40 C (W) Špičkový výkon (W) Maximální účinnost (%) Vlastní spotřeba (W) Vlastní spotřeba v režimu AES (W) Vlastní spotřeba v režimu hledání (W) Nabíječ Vstupní napětí AC Rozsah napětí: V AC Vstupní kmitočet: HZ Účiník: 1 Nabíjení konstantním napětím (V DC ) 28,8 / 57,6 Udržovací nabíjení (V DC ) 27,6 / 55,2 Skladovací mód (V DC ) 26,4 / 52,8 Nabíjecí proud (A) (4) Nabíjecí proud startovací baterie (A) jen modely 24 V Teplotní senzor baterie Ano Obecně Nezálohovaný výstup (A) (5) Ano (16A) Ano (25A) Programovatelné relé (6) Ano Ochrany (2) a - f RS485 Pro paralelní chod, třífázový chod, vzdálenou správu a odečet dat. Provozní teplota Rozsah provozních teplot: -20 až +50 C (ventilátor), vlhkost (nekondenzující): max.95% Kryt Materiál a barva Hliník, modrá RAL 5012 Stupeň krytí: IP 21 Připojení baterie Kabel 1,5 m Šroub. svorky M šroubové svorky M8 Standardní výstup G-ST18i-Konektor Bezšroubové svorky Šroubové svorky 13 mm² (AWG6) Hmotnost Rozměry (vxšxh) v mm 375 x 214 x x 255 x x 258 x x 328 x 240 Normy Bezpečnost EN , EN EMC EN , EN , EN Směrnice pro mobilní aplikace 2004/104/EG 1) Lze nastavit také 60 Hz; 60 Hz a 120 V na vyžádání 2) Ochrana a) zkrat na výstupu b) přetížení c) vysoké napětí baterie d) nízké napětí baterie e) vysoká teplota f) vysoké zvlnění napětí na vstupu 3) Nelineární zátěž, faktor přetížení 3:1 4) Při teplotě okolí 25 C 5) Rozpíná když není k dispozici žádný externí zdroj 230 VAC (jen pro invertor 3 kw 50A a 5 kw) 6) Programovatelné relé pro: obecný alarm, nízké napětí baterie nebo startovací impuls generátoru (je potřeba interface MK2 a program VEConfigure). Kontakt 230 VAC / 4 A, 35 VDC / 4 A, 60 V / 1 A. 7) Výstup otevřený kolektor 66 V 40 ma Popis výkon výstupní napětí EAN dostupnost Store obj. číslo MultiPlus C24/800/ W 230 V ±2%, 50 Hz ±0,1% pvbm0824 MultiPlus C24/1200/ W 230 V ±2%, 50 Hz ±0,1% pvbm1224 MultiPlus C24/1600/ W 230 V ±2%, 50 Hz ±0,1% PVBM1624 MultiPlus C24/2000/ W 230 V ±2%, 50 Hz ±0,1% PVBM2024 MultiPlus C48/3000/ W 230 V ±2%, 50 Hz ±0,1% pvbm3048 MultiPlus C48/5000/ W 230 V ±2%, 50 Hz ±0,1% pvbm5048 Skladem v Praze - zaslání do 24 hod. Skladem v centrálním logistickém skladu - zaslání do 96 hod. Skladem v každém SCHRACK STORE - možnost osobního odběru 19

20 Ostrovní systémy - produkty w invertory Quattro w SCHRACK INFO Invertory QUATTRO mohou být připojeny na dva nezávislé zdroje napětí: veřejná síť a generátor nebo dva generátory. Invertor QUATTRO se automaticky připojí k aktivnímu zdroji. Hlavní výstup poskytuje nepřerušovaný zdroj energie. Při výpadku sítě nebo generátoru přejde na provoz z akumulátorů, přičemž čas přepnutí je kratší než 20 ms. Tím je zajištěna funkce UPS, například pro počítače, elektronické přístroje atd. PVBQ3024 w Obecně Dva oddělené výstupy síťový a s nepřerušením dodávky (funkce UPS) Spotřebiče s trvalou dodávkou energie (počítače, ledničky atd.) jsou zapojeny přes hlavní výstup s funkcí UPS. Přepínací časy jsou nižší než 20 ms. Třífázový provoz Invertory Quattro umožňují třífázový provoz až deseti paralelních jednotek ve třech stejných setech. PowerControl pracuje s omezeným příkonem ze sítě nebo generátoru Invertory Quattro mají vestavěný výkonný nabíječ baterií, který může ze sítě špičkově odebírat až 16 A (invertor 5 kva) při 230 VAC. Pro omezení tohoto proudu je možné nastavení maximálního proudu na každém vstupu. Quattro pak pracuje s tímto maximálním proudem a opačně přebytečnou kapacitu použije pro nabíjení akumulátorů. Tím se zabrání přetížení generátoru nebo síťového jističe. PowerAssist navýšení výkonu zátěže nad výkon dodávaný ze sítě nebo generátoru Invertory Quattro podporují zvýšenou spotřebu zátěže i při nízkém výkonu sítě nebo generátoru. Špičky výkonu (rozběhy motorů, zapínací proudy zařízení se spínanými zdroji na vstupu) je možné překlenout dodávkou z baterií a není třeba dimenzovat síťový přívod nebo generátor na tyto vysoké proudy. Solární energie: napájení střídavé sítě bez přerušení Invertor Quattro spolupracuje jak se solárními zdroji s připojením na síť ale i bez síťového napětí, nebo i s jinými alternativními zdroji energie. w Příklad konfigurace Viz strana 7 Schéma ostrovního systému s dvojitou zálohou 16x solární panel (PVM12450) 3x nabíječ 40 A (PVBC2420) 1x invertor 24 V / 3000 W (PVBQ3024) 1x monitor baterie (PVBE0030) 10x baterie např. 12 V/ 100 Ah (NLBA100) pro systém 24 V 20

21 Ostrovní systémy - produkty w Technická data Quattro 24/3000/70 48/5000/70 48/8000/110 48/10000/140 PowerControl / PowerAssist Ano Transfer vypínač Ano Vstupy střídavého napětí (2x) Rozsah napětí: V AC Vstupní kmitočet: Hz Účiník: 1 Maximální spínaný proud (A) 50/30 50/30 2x100 2x100 Invertor Rozsah vstupních napětí (V DC ) V V Výstup (1) Výstupní napětí: 230 V ±2% Kmitočet: 50 Hz ±0,1% Trvalý výstupní výkon při 25 C (VA) (3) Trvalý výstupní výkon při 25 C (W) Trvalý výstupní výkon při 40 C (W) Špičkový výkon (W) (W) Maximální účinnost (%) Vlastní spotřeba (W) Vlastní spotřeba v režimu AES (W) Vlastní spotřeba v režimu hledání (W) Nabíječ Nabíjení konstantním napětím (V DC ) 28,8 57,6 57,6 57,6 Udržovací nabíjení (V DC ) 27,6 55,2 55,2 55,2 Skladovací mód (V DC ) 26,4 52,8 52,8 52,8 Nabíjecí proud (A) (4) Nabíjecí proud startovací baterie (A) 4 Teplotní senzor baterie Ano Obecné Nezálohovaný výstup (A) (5) Programovatelné relé (6) 1x 1x 3x 3x Ochrany (2) a - f RS485 Pro paralelní chod, třífázový chod, vzdálenou správu a odečet dat. COM Port (7) 1x 1x 2x 2x Provozní teplota Rozsah provozních teplot: -20 až +50 C vlhkost (nekondenzující): max. 95% Kryt Materiál a barva Hliník, modrá RAL 5012 Stupeň krytí: IP 21 Připojení baterie šroubové svorky M8 Připojení střídavého napětí Šroubové svorky 13 mm² (6 AWG) Hmotnost (kg) Rozměry (vxšxh) v mm 362 x 258 x x 328 x x 350 x x 350 x 280 Normy Bezpečnost EN , EN EMC EN , EN , EN ) Lze nastavit také 60 Hz; 60 Hz a 120 V na vyžádání 2) Ochrana a) zkrat na výstupu b) přetížení c) vysoké napětí baterie d) nízké napětí baterie e) vysoká teplota f) vysoké zvlnění napětí na vstupu 3) Nelineární zátěž, faktor přetížení 3:1 4) Při teplotě okolí 25 C 5) Rozpíná když není k dispozici žádný externí zdroj 230 VAC 6) Programovatelné relé pro: obecný alarm, nízké napětí baterie nebo startovací impuls generátoru (je potřeba interface MK2 a program VEConfigure). Kontakt 230 V AC / 4 A, 35 V DC / 4 A, 60 V / 1 A. 7) Komunikace s obvodem BMS Lithium-Ion akumulátoru Popis výkon výstupní napětí EAN dostupnost Store obj. číslo Quattro 24/ W 230 V ±2%, 50 Hz ±0,1% pvbq3024 Quattro 48/ W 230 V ±2%, 50 Hz ±0,1% PVBQ5048 Quattro 48/ W 230 V ±2%, 50 Hz ±0,1% pvbq8048 Quattro 48/ W 230 V ±2%, 50 Hz ±0,1% pvbq1048 Skladem v Praze - zaslání do 24 hod. Skladem v centrálním logistickém skladu - zaslání do 96 hod. Skladem v každém SCHRACK STORE - možnost osobního odběru 21

22 Ostrovní systémy - produkty w invertory Bluesolar w SCHRACK INFO Evropský výrobce Optimální využití sluneční energie Mnohostranné využití Vysoká provozní spolehlivost PVBN2000 w Obecně Invertory BlueSolar, jako všechny výrobky Victron, používá nejmodernější technologii s vysokou kvalitou. Technologie BlueSolar se vyznačuje mnohostranností použití. Invertory mohou pracovat s dodávkou do sítě ale i v ostrovním režimu. Výkon Široké spektrum výkonů invertorů řady BlueSolar pokrývá většinu požadavků zákazníků Optimální rozsah vstupního napětí MPP Trackeru umožnuje využití výkonu již při nízkém svitu Invertor má integrovaný DC odpínač Zkoušky a certifikace Bezpečnost EN EMC kompatibilita ČSN EN EMV odolnost ČSN EN EMV kolísání a výpadky ČSN EN , EN Automatické odpojení VDE (2006) w Příklad konfigurace Viz strana 8 Schéma ostrovního systému s jednoduchou zálohou 16x solární panel (PVM12450) 1x BlueSolar 4000 (PVBM2024) 1x invertor 24 V / 3000 W (PVBQ3024) 1x monitor baterie (PVBE0030) 8x baterie např. 12 V/ 100 Ah (NLBA100) pro systém 24 V 22

23 Ostrovní systémy - produkty w Technická data BlueSolar Invertor C48/5000 Výstup (AC) Jmenovitý výstupní výkon 1500 W 2000 W 2800 W 4000 W 5000 W Maximální výstupní výkon 1650 W 2200 W 3000 W 4400 W 5500 W Jmenovitý výstupní proud 6,52 A 8,7 A 12 A 17,5 A 22 A Maximální výstupní proud 7,2 A 9,5 A 13 A 19 A 24 A Maximální předjištění 16 A 16 A 16 A 25 A 25 A Harmonické zkreslení < 3% při jmenovitém výkonu <5% při 50% výkonu Výstupní napětí 220 V V V Účiník >0,99% při jmenovitém výkonu Rozsah provozního AC napětí V Jmenovitý kmitočet 50 Hz Rozsah provozních kmitočtů 45,5-54,5 Hz Vlastní spotřeba v noci <0,1 W Zkratuvzdornost Ano Vstup (DC) Maximální vstupní napětí 450 V 500 V 500 V 550 V 550 V Maximální vstupní napětí MPPT V V V V V Maximální vstupní proud 9 A 10 A 13 A 18 A 20 A Maximální vstupní výkon 1750 W 2280 W 3160 W 4500 W 5200 W Počet MPPT Počet stringů Náběhový výkon 7 W 7 W 7 W 10 W 10 W Hlídač zemního spojení RCMU Ochrany proti přepólování Ano, nulová dioda účinnost Max. účinnost 95,5 % 96,4 % 96,4 % 97,6 % 97,8 % Evropská účinnost 94,5 % 95,4 % 95,5 % 96,7 % 96,9 % ObecnÉ Zapojení bez transformátoru Komunikační sběrnice RS232 Rozsah provozních teplot -20 C až 60 C (automatické omezení výkonu při překročení vnitřní teploty) Rozsah provozních teplot při jmenovitém -20 C až 55 C výkonu Skladovací teploty -20 C až 70 C Maximální provozní nadmořská výška m (5% derating při m) Chlazení Přirozenou konvekcí Relativní vlhkost Max. 95 % Kryt Stupeň krytí: IP54 Připojení stejnosměrného napětí MC4 (4mm) Hmotnost 14,8 kg 14,8 kg 14,8 kg 20,7 kg 20,7 kg Rozměry (vxšxh) v mm 376 x 415 x x 415 x x 415 x x 475 x x 475 x 195 Normy Bezpečnost EN EMC, emise EN EMV, imunita EN EMV kolísání a výpadky ČSN EN , EN Automatické odpojení VDE (2006) Popis výkon vstupní napětí ean dostupnost Store Obj. číslo BlueSolar W V pvbn1500 BlueSolar W V pvbn2000 BlueSolar W V pvbn2800 BlueSolar W V pvbn4000 BlueSolar W V pvbn5000 Skladem v Praze - zaslání do 24 hod. Skladem v centrálním logistickém skladu - zaslání do 96 hod. Skladem v každém SCHRACK STORE - možnost osobního odběru 23

24 Ostrovní systémy - produkty w Monitory baterií BMV-600S w SCHRACK INFO Vysoké rozlišení: 10 ma (0,01 A) s bočníkem 500 A Jednoduché připojení. V dodávce bočník, UTP kabel RJ12 10 m a kabel pro baterii 2 m s pojistkou Jednoduchá montáž. Různé přední panely kruhový a čtvercový, kroužek pro zadní montáž a šrouby pro přední montáž. PVBE0030 w Obecně BMV-600S patří k nejnovější generaci přesných hlídačů baterií Přesné sledování Důležitým úkolem je hlídat odběr energie z baterií a zobrazovat aktuální stav nabití. Odběr z baterie v ampérhodinách je trvale vyhodnocován integrací okamžitého proudu v čase. Při konstantním odběru např. 10A po dobu dvou hodin se odběr energie rovná součinu těchto hodnot a je 20Ah. Vyhodnocování stavu baterie a zbylé kapacity se provádí pomocí mikroprocesoru. Standardní zobrazení a alarmy Napětí baterie (V) Vybíjecí/nabíjecí proud (A) Odběr energie (Ah) Stav nabití (%) Zbývající čas možného provozu při stávajícím proudu Optický a akustický alarm: malé/velké napětí baterie, vybitá baterie Relé programovatelné buď jako alarm nebo start generátoru Technická data Vysoká citlivost: 10 ma (0,01 A) s bočníkem 500 A Možná spolupráce s bočníky 50, 60 nebo 100 mv, jmenovité proudy od 100 A do 1000 (A) Nízká vlastní spotřeba: 4 ma při 12 V, 3 ma při 24 V Široký rozsah napájení: 9,5 95 VDC bez srážecího odporu Komunikace: RS232 pro připojení k PC 24

25 Ostrovní systémy - produkty w Technická data Monitor baterie BMV 600S Rozsah napájecího napětí 9,5-90 V DC Vlastní spotřeba bez podsvícení < 4 ma Rozsah vstupního napětí (V DC ) 9,5-90 V DC Kapacita baterie (AH) Ah Rozsah provozních teplot -20 bis +50 C Měření napětí druhé baterie Ano Bezpotenciálová kontakt 60V/1 A (Z) rozlišení (bočník 500 A) Proud ± 0,01 A Napětí ± 0,01 V Ampérhodin ± 0,1 Ah Stav nabití (0-100%) ± 0,1 % Zbývající čas provozu ± 1 min Přesnost měření proudu ± 0,3 % Přesnost měření napětí ± 0,4 % Rozměry a montáž Způsob instalace do panelu Otvor v panelu průměr 63 mm Čelní panel 69 x 69 mm Průměr těla přístroje 52 mm Hloubka přístroje 31 mm Příslušenství Bočník (v balení) 500 A / 50 mv * Kabel (v balení) patch kabel UTP s konektory RJ12 10 m a kabel s pojistkou pro + Komunikační sběrnice na objednání *) bočník v plastovém pouzdru w schéma zapojení Bočník Monitor baterie Baterie Popis výkon bočník ean dostupnost Store obj. číslo Monitor baterie BMV-600S Ah 500 A / 50 mv PVBE0030 Skladem v Praze - zaslání do 24 hod. Skladem v centrálním logistickém skladu - zaslání do 96 hod. Skladem v každém SCHRACK STORE - možnost osobního odběru 25

26 Ostrovní systémy příslušenství w Komponenty PVBE0010 w ovládací panel digital multi control Ovládací panel Digital Multi Control byl vyvinut pro vzdálené ovládání systémů Multi a Quattro. Je možné ho použít jak pro provoz jednotlivých invertorů, tak pro paralelní a 2 3 fázový provoz. Jsou podporovány systémy s i bez seriové sběrnice. Propojení DMC s invertory se jednoduše provede pomocí patch kabelu RJ 45. Není potřeba jakékoliv další nastavování. Pomocí DMC je možné ovládat systémy se čtyřmi zdroji napětí (pět při připojení generátoru), zobrazovat stav systému a zapínat nebo vypínat invertory Multi nebo Quattro. w interface MK2-USB Pomocí tohoto rozhraní je možné připojit k PC po sériové lince RS485 invertory Phoenix. To umožní jednoduchou parametrizaci invertorů, odečítání jejich nastavení a provozních hodnot. Stačí jen Data-Link propojit s PC. Kromě toho mohou být připojeny všechny Victron přístroje vybavené portem RS485 např. VE.Net pro vytvoření integrovaného systému řízení pomocí PC. PVBE0020 w pojistky Pojistky MEGA Diffusion Pill Technology s pomalou charakteristikou pro jištění nadproudů do 500 A. Hodí se ideálně pro systémy baterie generátor nebo jiné oblasti, kde se používají velké průřezy vodičů a jsou kladeny vysoké nároky na ochranu před nadproudy. PVBF1150 Popis proud použití ean dostupnost Store obj. číslo Digit Multi Control 200/200 A Multi/Quattro pvbe0010 Interface MK2-usb multi/quattro pvbe0020 Popis proud balení ean dostupnost Store obj. číslo Pojistkový držák pro pojistky MEGA pvbf1000 Pojistka MEGA 100 A pvbf1100 Pojistka MEGA 125 A pvbf1125 Pojistka MEGA 150 A pvbf1150 Pojistka MEGA 175 A pvbf1175 Pojistka MEGA 250 A pvbf1250 Pojistka MEGA 300 A pvbf1300 Pojistka MEGA 400 A pvbf1400 Pojistka MEGA 500 A pvbf1500 Skladem v Praze - zaslání do 24 hod. Skladem v centrálním logistickém skladu - zaslání do 96 hod. Skladem v každém SCHRACK STORE - možnost osobního odběru 26

27 Ostrovní systémy příslušenství w akumulátory ogiv long life w SCHRACK-INFO RPower OGiV Longlife baterie Uzavřené bezúdržbové baterie w Konstrukce Životnost let Legované elektrody Zn-Ca 200 cyklů podle IEC NLBA033 V trvalém provozu určeny pro Skupinové napájení a systémy s centrální baterií, UPS, systémy s invertory, telefonní zařízení, EPS, EZS. V cyklickém provozu medicínské přístroje, větrné elektrárny, přenosné spotřebiče, golfové vozíky, přenosné nářadí, solární zařízení a vysokozdvižné vozíky. NLBA090 w Technická data Odolná nádoba z ABS Výroba dle ISO 9001 a UL Uzavřená konstrukce s ventilem, 100% rekombinace elektrolytu při každém nabíjecím cyklu Konstrukce desek s technologií AGM (gelový elektrolyt ve skelné tkanině) Libovolná poloha Velký rozsah provozních teplot Velmi dobrá účinnost nabíjení Žádné škodlivé látky podle IATA Vysoká životnost podle EUROBAT Nízké samovybíjení NLBA120 w závislost kapacity na napětí naprázdno Napětí naprázdno (V) Zbývající kapacita (%) NLBA200 27

28 Ostrovní systémy příslušenství w akumulátory ogiv long life W technická data Kapacita v závislosti na teplotě (10 hod) 40 C 102% 25 C 100% 0 C 85% -15 C 65% Samovybíjení (25 C) 3 měsíce Zbývající kapacita: 91% 6 měsíců Zbývající kapacita: 82% 12 měsíců Zbývající kapacita: 65% Jmenovitá provozní teplota 25 C ± 3 C Rozsah provozních teplot -15 C ~ 50 C RPower typ Napětí Kapacita C20 1,8 V/Z Kapacita C10 1,8 V/Z Rozměry (*včetně vývodů) Hmotnost Vývody Propojky V Ah Ah H Š V V* kg Kontakt Pozice mm² NLBA ,0 33, ,20 T9/M6 vnitřní závit NLBA ,0 39, ,00 T9/M6 vnitřní závit NLBA ,0 42, ,20 T9/M6 vnitřní závit NLBA ,0 55, ,80 T9/M6 vnitřní závit NLBA ,0 60, ,50 T9/M6 vnitřní závit NLBA ,0 65, ,00 T9/M6 vnitřní závit NLBA ,0 75, ,40 T9/M6 vnitřní závit NLBA ,0 80, ,20 T9/M6 vnitřní závit NLBA ,0 90, ,80 T9/M6 vnitřní závit NLBA ,0 100, ,00 T11/M8 vnitřní závit NLBA ,0 110, ,00 T11/M8 vnitřní závit NLBA ,0 120, ,80 T11/M8 vnitřní závit NLBA ,0 150, ,80 T11/M8 vnitřní závit NLBA ,0 200, ,20 T11/M8 vnitřní závit NLBA ,0 250, ,00 T11/M8 vnitřní závit C 16 D 16 D 16 C 16 C 16 D 16 C 16 C 16 C 25 C 25 C 25 C 25 C 25 E 35 E 50 28

29 POPIS EAN DOSTUPNOST STORE OBJ. Č PGR Communication Center II, 4 digitální vstupy, w akumulátory ogiv long life Ostrovní systémy příslušenství 2 výstupy, vestavěná anténa BZ Anténa s kabelem 3 m pro BZ BZ990000A Síťový zdroj LP w nabíjecí charakteristika (0,20 A, 25 C) w Životnost( 25 C) Kapacita Proud Napětí 1. Vybíjení 100% 2. Napětí 2,30 V/článek 3. Nabíjecí proud 0,20 A 4. Teplota 25 C Kapacita Napětí Kapacita (%) Vybíjení 100% Vybíjení 50% Vybíjení 30% Proud Cyklické nabíjení (hod) Počet cyklů Popis kapacita (Ah) C20 1,8V/Z Napětí (V) EAN dostupnost Store obj. číslo RPower NLBA033 RPower NLBA040 RPower NLBA045 RPower NLBA055 RPower NLBA060 RPower NLBA065 Napětí naprázdno (V) RPower NLBA075 RPower NLBA080 RPower NLBA090 RPower NLBA100 RPower NLBA110 RPower NLBA120 RPower NLBA150 Zbývající kapacita (%) RPower NLBA200 RPower NLBA260 Skladem v Praze - zaslání do 24 hod. Skladem v centrálním logistickém skladu - zaslání do 96 hod. Skladem v každém SCHRACK STORE - možnost osobního odběru 29

30 W STMÍVAČE PRO ŘADOVOU ZÁSTAVBU POPIS EAN DOSTUPNOST STORE OBJ. Č PGR Ostrovní systémy Stmívač otočný 500 UNI příslušenství Stmívač otočný 1200 UNI EHDREH EHDREH Str 8 w bateriové stojany W OVLÁDAČE ŽALUZIÍ w SCHRACK-INFO Univerzální bateriové stojany BGEU1 a BGEU2 jsou díky 3-úrovňové konstrukci zvlášť prostorově nenáročné Bateriové stojany je možné individuálně přizpůsobit potřebám pro daný projekt. POPIS EAN DOSTUPNOST STORE OBJ. Č PGR Ovládač žaluzií EHRJSG W SCHRACK COMMUNICATION CENTER POPIS EAN DOSTUPNOST STORE OBJ. Č PGR BGEU Communication Center II, 4 digitální vstupy, 2 výstupy, vestavěná anténa BZ popis Anténa s kabelem 3 mrozměry pro BZ (V x Š x H) typ dostupnost STORE BZ990000A OBJ.Č. 18 x NLBA055 - NLBA100 Síťový zdroj 850 x 1150 x 470 BGEU LP na dotaz 18 x NLBA120 - NLBA x 1650 x 590 BGEU2 na dotaz Bateriové stojany jsou určeny vždy pro 18 ks baterií. Všechny bateriové bloky jsou pro stacionární montáž (póly se závitem) w SKŘÍNĚ A PŘÍSLUŠENSTVÍ BATT9 BATT60 BATT18 popis rozměry (V x Š x H) typ dostupnost STORE OBJ.Č. Nástěnná nebo stojanová skříň 900, vč. 2 polic 900 x 600 x 450 batt9 na dotaz Stojanová skříň 1800, vč. 5 polic 1800 x 600 x 450 batt18 na dotaz Nástěnná nebo stojanová skříň 900/6, vč. 2 polic 900 x 600 x 600 batt60 na dotaz Doplňková police 450 mm 450 x 600 bafl45 na dotaz Doplňková police 600 mm 600 x 600 bafl60 na dotaz Podstavec 100 mm, pro bateriovou-/standardní skříň 100 x 600 x 450 bas045 na dotaz Podstavec 100 mm, pro bateriovou-/standardní skříň 100 x 600 x 600 bas060 na dotaz Podstavec 200 mm, pro bateriovou-/standardní skříň 200 x 600 x 450 bas245 na dotaz Podstavec 200 mm, pro bateriovou / standardní skříň 200 x 600 x 600 bas265 na dotaz. Bateriové skříně jsou určeny vždy pro 18 ks baterií. Panty umístěny vlevo, na vyžádání i vpravo. Vstup pro kabely vždy shora. Všechny bateriové bloky jsou pro stacionární montáž (póly se závitem). Skladem v Praze - zaslání do 24 hod. Skladem v centrálním logistickém skladu - zaslání do 96 hod. Skladem v každém SCHRACK STORE - možnost osobního odběru 30

31 Ostrovní systémy příslušenství w příklady aplikací w domek v Zahradní kolonii Požadavky: autonomie 3 dny, doba provozu: čtvrtek až neděle, duben až říjen Ostrovní systém s generátorem Počet Spotřebič Příkon Doba provozu Komponenty systému 1 Televize 150 W 4 h 3x PVM12450 Solární panel 245 W 1 Satelitní přijímač 18 W 4 h 1x PVBM1224 MultiPlus 24 V / 1200 W 6 Úsporná zářivka 108 W 3 h 1x PVBC2440 Nabíječ 24 V / 40 A 1 Lednička 20 W 24 h 1x PVBE0030 Monitor baterie 4x NLBA200 Baterie 12 V / 200 Ah w salaš Požadavky: autonomie 2 dny, doba provozu: pondělí až neděle, červenec až září Ostrovní systém s generátorem Počet Spotřebič Příkon Doba provozu Komponenty systému 1 Lednička 18 W 24 h 2x PVM12450 Solární panel 245 W 1 Televize 100 W 2 h 1x PVBM0824 MultiPlus 24 V / 800 W 3 Úsporná zářivka 20 W 8 h 1x PVBC2420 Nabíječ 24 V / 20 A 1x PVBE0030 2x NLBA150 Monitor baterie Baterie 12 V / 150 Ah w rekreační dům Požadavky: autonomie 2 dny, doba provozu: pondělí až neděle, květen až září Ostrovní systém bez generátoru Počet Spotřebič Příkon Doba provozu Komponenty systému 1 Čerpadlo filtrace bazénu 230 W 4 h 8x PVM12450 Solární panel245 W 5 Světlo 40 W 4 h 1x PVBI2024 Invertor 24 V / 2000 W 1 Lednička 18 W 24 h 2x PVBC2440 Nabíječ 24 V / 40 A 1 Rádio 50 W 8 h 1x PVBE0030 Monitor baterie 1 Sekačka 1500 W 2 h 12x NLBA200 Baterie 12 V / 200 Ah 1 Ventilátor 75 W 8 h w Dílna - výrobna Požadavky: autonomie 2 dny, doba provozu: pondělí až neděle, květen až září Ostrovní systém s generátorem a veřejnou sítí Počet Spotřebič Příkon Doba provozu Komponenty systému 5 Šicí stroj 180 W 8 h 16x PVM12450 Solární panel 245 W 1 Žehlička 1000 W 2 h 1x PVBN4000 Blue Světlo šicí stroj 20 W 5 h 1x PVBQ3024 Quattro 3000/24 5 Světlo atelier 20 W 5 h 1x PVBE0030 Monitor baterie 2 Jiný spotřebič 150 W 7 h 16x NLBA260 Baterie 12 V / 260 Ah 31

32 Ostrovní systémy příloha w příklady použití w Stejnosměrné spotřebiče Tabulka pro seznam stejnosměrných spotřebičů, které mají být napájeny ze solárního systému z baterie. Např. osvětlení, ventilátory, čerpadla atd. Musí být uvedeno napětí spotřebičů a jejich příkon. Tyto údaje lze vyčíst z typového štítku přístroje. w Příklad seznamu Stejnosměrných spotřebičů Počet Spotřebič Napětí (V) Příkon (W) Doba stand-by (h) Doba provozu (h) 1 Zarovka w Střídavé spotřebiče (230 V NEBO 110 V, 50 Hz NEBO 60 Hz) Tabulka pro seznam stejnosměrných spotřebičů, které mají být napájeny ze solárního systému přes invertor. Např. televizní přijímač, radiový přijímač, počítač, lednička atd. Musí být uvedeno napětí spotřebičů a jejich příkon. Tyto údaje lze vyčíst z typového štítku přístroje. Pozor, u ledniček je potřeba uvažovat průměrnou denní spotřebu ve Wh/den a příkon ve wattech. Tyto údaje lze vyčíst z návodu pro použití spotřebiče nebo na stránkách výrobce např.: Lednička 122 l, průměrná spotřeba asi 850 Wh/den, max. příkon 90 W Mrazák 350 l, průměrná spotřeba asi 950 Wh/den, max. příkon 130 W w Příklad seznamu Střídavých spotřebičů Počet Spotřebič Napětí (V) Příkon (W) Doba stand-by (h) Doba provozu (h) 5 Svetlo Televize

33 Ostrovní systémy příloha w formulář - seznam spotřebičů Formulář pro přípravu realizace Jméno/Firma:... Telefon:... Provozovatel:... Fax:... Ulice/číslo: PSČ/město:... DIČ:... Místo instalace:... Využitelná plocha:... m² Nadmořská výška:...m Sklon střechy:... stupňů Zastínění:... Úhel odklonu od jihu:... stupňů Typ střechy:... Střešní krytina:... Ostatní:... w Stejnosměrné spotřebiče Počet Spotřebič Napětí (V) Příkon (W) Doba stand-by (h) Doba provozu (h) w Střídavé spotřebiče Počet Spotřebič Napětí (V) Příkon (W) Doba stand-by (h) Doba provozu (h) 33

34 Ostrovní systémy příloha w formulář - seznam spotřebičů část 2 w provozní doba spotřebičů pondělí leden červenec úterý únor srpen středa březen září čtvrtek duben říjen pátek květen listopad sobota červen prosinec neděle w Doba autonomního provozu Počet dní bez slunečního svitu, po které má zařízení dodávat energii z baterií... dnů w zálohové napájení Generátor Typ:... Výkon:... Napětí:... Síť:... w Příloha Výkresy Foto Nákresy Jiné údaje w Poznámky Datum Podpis zákazníka 34
