1 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STAVEBNÍ ÚSTAV POZEMNÍHO STAVITELSTVÍ FACULTY OF CIVIL ENGINEERING INSTITUTE OF BUILDING STRUCTURES OBECNÍ ÚŘAD MUNICIPAL OFFICE BAKALÁŘSKÁ PRÁCE BACHELOR'S THESIS AUTOR PRÁCE AUTHOR VEDOUCÍ PRÁCE SUPERVISOR Jarmila Hazuková Ing. JARMILA KLIMEŠOVÁ BRNO 2012

2 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ FAKULTA STAVEBNÍ Studijní program Typ studijního programu Studijní obor Pracoviště B3607 Stavební inženýrství Bakalářský studijní program s prezenční formou studia 3608R001 Pozemní stavby Ústav pozemního stavitelství ZADÁNÍ BAKALÁŘSKÉ PRÁCE Student Jarmila Hazuková Název Vedoucí bakalářské práce Datum zadání bakalářské práce Datum odevzdání bakalářské práce V Brně dne Obecní úřad Ing. Jarmila Klimešová doc. Ing. Miloslav Novotný, CSc. Vedoucí ústavu prof. Ing. Rostislav Drochytka, CSc. Děkan Fakulty stavební VUT

3 Podklady a literatura Ústní zadání, stavební program a studie zpracované v zimním semestru v předmětu projekt Zásady pro vypracování Zpracovat projektovou dokumentaci pro realizaci stavby dle směrnice děkana č.6/2007, příloha: Úprava, odevzdání a zveřejňování vysokoškolských kvalifikačních prací na FAST VUT a dle interního pokynu vedoucího ÚPST č. 2/ Forma zpracování VŠKP Předepsané přílohy... Ing. Jarmila Klimešová Vedoucí bakalářské práce

4 Abstrakt Tato bakalářská práce se zabývá návrhem obecního úřadu. Jedná se o dvoupodlažní stavbu částečně podsklepenou. Objekt je navržen jako zděná konstrukce. Střecha objektu je plochá, dvouplášťová se sklonem 3. Hlavní vchod je orientován na jihovýchod. Před budovou je zpevněná plocha s parkovištěm. Stavba je bezbariérově řešená. V objektu je zřízen výtah. Práce obsahuje výkresovou a dokumentační část a je zpracována jako prováděcí projekt. Klíčová slova obecní úřad, výtahová šachta, dvouplášťová střecha, bezbariérové řešení Abstract This bachelor s thesis deals with design of municipal office. It consists of two-storey building with semi-cellar. Object is designed as brick building. Roof of building is flat, doublecover with inclination 3. An entrance is situated to south-east. In front of building is paved area with parking. Building is solved as without-barriers. Object is equipped with elevator. The work contains drawings and technical descriptions and it is composed as an implementing project. Key words municipal office, elevator shaft, double-cover roof, without-barriers solving

5 Bibliografická citace VŠKP HAZUKOVÁ, Jarmila. Obecní úřad. Brno, s., 14 s. příl. Bakalářská práce. Vysoké učení technické v Brně, Fakulta stavební, Ústav pozemního stavitelství. Vedoucí práce Ing. Jarmila Klimešová.

6

7 OBSAH: A / DOKLADOVÁ ČÁST TEXTOVÁ ČÁST a. TITULNÍ LIST b. ZADÁNÍ BAKALÁŘSKÉ PRÁCE c. ABSTRAKT V ČESKÉM A ANNGLICKÉM JAZYCE, KLÍČOVÁ SLOVA V ČESKÉM A ANGLICKÉM JAZYCE d. BIBLIOGRAFICKÁ CITACE e. PROHLÁŠENÍ AUTORA A PŮVODNOSTI PRÁCE f. PODĚKOVÁNÍ g. OBSAH h. ÚVOD i. A/ PRŮVODNÍ ZPRÁVA B/ SOUHRNNÁ TECHNICKÁ ZPRÁVA j. ZÁVĚR k. PROHLÁŠENÍ O SHODĚ LISTINNÉ A ELEKTRONICKÉ FORMĚ l. SEZNAM POUŽITÝCH ZDROJŮ m. SEZNAM POUŽITÝCH ZKRATEK A SYMBOLŮ n. SEZNAM PŘÍLOH o. PŘÍLOHY METADATA

8 B / PŘÍPRAVNÉ PRÁCE TEXTOVÁ ČÁST - VÝPOČET ZÁKLADŮ - VÝPOČET SCHODIŠTĚ VÝKRESOVÁ ČÁST STUDIE 1. PŮDORYS 1 S M 1: PŮDORYS 1NP M 1: PŮDORYS 2NP M 1: ŘEZ B-B' M 1:100

9 C C 1 / TEXTOVÁ ČÁST - DOKUMENTACE STAVBY - TECHNICKÁ ZPRÁVA - POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ STAVBY TECHNICKÁ ZPRÁVA - TECHNIKA PROSTŘEDÍ STAVEB TECHNICKÁ ZPRÁVA ENERGETICKÝ ŠTÍTEK BUDOVY SOUČINITEL PROSTUPU TEPLA NEJNIŽŠÍ POVRCHOVÁ TEPLOTA A FAKTOR VNITŘNÍHO POVRCHU ZVUKOVÁ NEPRŮZVUČNOST POKLES DOTYKOVÉ TEPLOTY PODLAHY - VÝPISY VÝPIS PRVKŮ VÝPIS SKLADEB KONSTRUKCÍ - SEMINÁRNÍ PRÁCE C 2 / VÝKRESOVÁ ČÁST 01 SITUACE M 1: ZÁKLADY M 1:50 03 PŮDORYS 1 S M 1:50 04 PŮDORYS 1NP M 1:50 05 PŮDORYS 2NP M 1:50 06 VÝKRES DVOUPLÁŠŤOVÉ STŘECHY M 1:50 07 ŘEZ A-A M 1:50 08 ŘEZ B B M 1:50 09 STROP 1S M 1:50 10 STROP 1NP M 1:50 11 STROP 2NP M 1:50 12 POHLED VÝCHODNÍ A ZÁPADNÍ M 1: POHLED JIŽNÍ A SEVERNÍ M 1:100 DETAILY D1 DETAIL STŘECHY A KOTVENÍ POZEDNICE M 1:10 D2 ISO NOSNÍK M 1:10 D3 DETAIL ANGLICKÉHO DVORKU M 1:10

10 ÚVOD Bakalářská práce se zabývá projektovou dokumentací obecního úřadu v menší obci Trojanovice. Objekt je situován na území kraje Moravskoslezském, katastrální území Trojanovice. Cílem této práce je vytvoření projektu obecního úřadu, který bude občanům sloužit jako zázemí obce a zároveň pro obřady a zasedání. Administrativním pracovníkům bude vytvářet příjemné pracovní prostředí. Konstrukce budovy je zděná z cihelných tvárnic Porotherm, v suterénu byly jako nosné obvodové zdivo použity bednící betonové tvárnice. Objekt je navržen tak, aby architektonickým vzhledem zapadal mezi okolní stavby.

11 A. Průvodní zpráva Novostavba Obecního úřadu Trojanovice OBSAH: a) Identifikační údaje b) Údaje o dosavadním využití a zastavěnosti území c) Údaje o provedených průzkumech a napojení d) Informace o splnění požadavků dotčených orgánů e) Informace o dodržení obecných požadavků na výstavbu f) Údaje o splnění podmínek regulačního plánu a územního rozhodnutí g) Věcné a časové vazby stavby na související stavby h) Předpokládaná lhůta výstavby i) Statistické údaje Vypracovala: Jarmila Hazuková VUT Brno, fakulta stavební Rok: 2011/2012

12 a) IDENTIFIKAČNÍ ÚDAJE STAVBY A INVESTORA Název stavby: Obecní úřad Trojanovice Parc. č. 199, k.ú Trojanovice Umístění stavby: parcela č.2080/1 k.ú Trojanovice 210, Sousední pozemky:2077/1 k.ú Trojanovice, Lukáš Parma Trojanovice 208, /4 k.ú Trojanovice, Libor Poštulka Trojanovice 212, /6 k.ú Trojanovice, Adamčíková Iva Trojanovice 204, Investor: Obec Trojanovice, Trojanovice 210, Projektant: Jarmila Hazuková, Rožnovská 326, Frenštát pod Radhoštěm Tel: IČO: Charakteristika stavby: stavba občanského vybavení, částečně podsklepená, 2NP b) ÚDAJE O DOSAVADNÍM VYUŽITÍ A ZASTAVĚNOSTI UZEMÍ Pozemek v současné době není majitelem využíván, je zde pouze udržovaný travní porost, nenachází se zde žádná vzrostlá zeleň. Pozemek se nachází v bezprostředním sousedství zástavby polyfunkčních domů, a soukromé zahrady. c) ÚDAJE O PROVEDENÝCH PRŮZKUMECH A NAPOJENÍ Dopravní komunikace: Příjezd k pozemku je ze severovýchodní strany po přilehlé komunikaci. místní Elektrická energie: Připojení k objektu se provede ze stávajícího vedení v přilehlém pozemku. Elektrický rozvaděč bude umístěn v 1S. Voda: připojení bude přes vodovodní přípojku napojenou na stávající vodovodní řád. Kanalizace:splašková voda bude odváděna do odpadních vod na veřejnou Č.O.V. Dešťová voda bude svedena do svodů a žlabů a dále do pozemku investora. d) INFORMACE O SPLNĚNÍ POŽADAVKŮ DOTČENÝCH ORGÁNŮ Splněn e) INFORMACE O DODRŽENÍ OBECNÝCH POŽADAVKŮ NA VÝSTAVBU Navržení vyhovuje všem požadavkům vyhlášky č. 268/2009 Sb. Vyhláška o technických požadavcích na stavby. f) ÚDAJE O SPLNĚNÍ PODMÍNEK REGULAČNÍHO PLÁNU A ÚZEMNÍHO ROZHODNUTÍ Všechny požadavky na provedení a umístění stavby jsou řešeny a splněny g) VĚCNÉ A ČASOVÉ VAZBY STAVBY NA SOUVISEJÍCÍ STAVBY Stavba obecního úřadu, není podmíněna dokončením žádných jiných staveb. Je pouze nutné dokončit všechny přípojky vody, elektřiny a kanalizace před započetím užívání stavby.

13 h) PŘEDPOKLÁDANÁ LHŮTA VÝSTAVBY Zahájení se předpokládá 03/2013 a ukončení 11/2013. Stavba obecního úřadu nevyžaduje žádné zvláštní postupy. Jednotlivé práce musí na sebe navazovat v obvyklé stavební technologii a její provádění bude prováděno dle technologických předpisů pod dozorem stavbyvedoucího. i) STATISTICKÉ ÚDAJE Orientační náklady na stavbu ,- Bude vytvořeno zázemí pro kancelářské prostory, obřadní síň a vstupní halu. V objektu bude bezbariérové WC, výtah, kuchyňka pro zaměstnance, úklidová místnost. Suterénu je umístěn archív, technická místnost a sklad. Zastavěná plocha: ,76 m 2 Podlahová plocha obytných místností 112,31 m 2 Podlahová plocha nebytových prostorů. 364,83 m 2 Plocha pozemku ,48 m 2 Chodníky, cesty a prakoviště ,45 m 2 Procento zastavěnosti celkem 68,95% LEGENDA MÍSTNOSTÍ 1S Chodba 4,92 m 2 Technická místnost 26,85 m 2 Archív 56,18 m 2 Sklad 19,55 m 2 LEGENDA MÍSTNOSTÍ - 1NP Zádveří 6,1 m 2 Vstupní hala 81,7 m 2 Šatna 4,96 m 2 Obřadní a zasedací síň 70 m 2 Úklidová místnost 3,3 m 2 WC 5,95 m 2 WC předsíň 3,1 m 2 Bezbariérové WC 4,75 m 2 Úložný prostor 8,6 m 2 Předsálí 8 m 2 LEGENDA MÍSTNOSTÍ 2NP Chodba 30,34 m 2 Kancelář starosty 26,30m 2 Kancelář místostarosty 18,00m 2 Správa majetku a investic 20,20 m 2 Účtárna 11,80 m 2 Výtahová šachta 3,06 m 2 Zasedací místnost 21,06 m 2 Chodba 17,58m 2 Kuchyňka pro zaměstnance 3,18 m 2 Schodiště 10,2m 2 Bezbariérové WC 4,75m 2 WC 5,95m 2 WC předíň 3,1 m 2

14 B. Souhrnná technická zpráva Novostavba Obecního úřadu Trojanovice OBSAH: a) Identifikační údaje b) Údaje o dosavadním využití a zastavěnosti území c) Údaje o provedených průzkumech a napojení d) Informace o splnění požadavků dotčených orgánů e) Informace o dodržení obecných požadavků na výstavbu f) Údaje o splnění podmínek regulačního plánu a územního rozhodnutí g) Věcné a časové vazby stavby na související stavby h) Předpokládaná lhůta výstavby i) Statistické údaje

15 1. Urbanistické, architektonické a stavebně technické řešení a) ZHODNOCENÍ STAVENIŠTĚ Byla provedena prohlídka pozemku určeného ke stavbě. Pozemek v současné době není využíván a je na něm zatravněná plocha. Nenachází se zde žádná vzrostlá zeleň. Při výstavbě je nutné dodržet odstupové vzdálenosti od hranic sousedních parcel. Ochranné pásma inženýrských sítí jsou respektovány. Na ploše budoucího místa výstavby bude provedena skrývka ornice v min. tl. 200mm. Bude uložena a později použita na terénní úpravy. b) URBANISTICKÉ A ARCHITEKTONICKÉ ŘEŠENÍ Jedná se o novostavbu obecního úřadu. Budova bude částečně podsklepená. Parcela je ve vlastnictví obce Trojanovice a bude provedena v souladu s požadavky investora a orgánů státní správy. Střecha bytového domu je plochá dvouplášťová s falcovanou plechovou krytinou. Pro údržbu střechy zde bude umístěn žebřík z vnější strany budovy. Hlavní vstup do objektu bude z jihovýchodní strany. Na jihovýchodní straně objektu (před vstupem do budovy) je také navrženo stání pro parkování. Barevné řešení bude navrženo dle přání investora. Komunikačně bude objekt napojen na stávající komunikaci. Zpevněné plochy budou odvodněny pomocí žlabů a napojeny do kanalizace. c) STAVEBNĚ-TECHNICKÉ ŘEŠENÍ 1S bude postaveno z bednících tvarovek založených na základových pasech. Vnitřní příčky tloušťky 125mm budou z porotherm keramických tvárnic 11,5 P+D. Pod těmito nenosnými příčkami bude zesílena základová deska na 200mm. Další podlaží budou postavena z porotherm keramických tvárnic 44 P+D. Vnitřní nosné zdivo v 1NP a 2NP bude také prováděno systémem porotherm. Stropy budou tvořeny předpjatými panely Spiroll tl. 200mm.Okna jsou navržena plastová imitace dřeva. Světlá výška 1S bude 2750 mm, další podlaží SV= 3250mm. Schodiště v budově bude monolitické z železobetonu, uložené na nosnících vetknutých do nosných zdí schodiště. d) NAPOJENÍ STAVBY NA DOPRAVNÍ A TECHNICKOU INFRASTRUKTURU Elektrická energie: Napojení bude provedeno ze stávajícího vedení NN v přilehlém pozemku u místní komunikace na jihovýchodní straně pozemku. Elektrický rozvaděč budovy bude umístěn v 1S. Návrh řešení vnitřní elektroinstalace viz. samostatná příloha. Splašková kanalizace: Splaškové vody navrhovaného obecního domu budou svedeny přes kanalizační přípojku do odpadních vod na veřejnou Č.O.V. Řešení kanalizace je obsaženo v samostatné části projektu. Dešťová kanalizace: Dešťové vody budou svedeny do pozinkovaných dešťových svodů a žlabů a dále do země na pozemek investora. Dešťové vody z případných zpevněných ploch budou odváděny do kanalizace pomocí svodů. Řešení kanalizace je obsaženo v samostatné části projektu. Voda: Stavba bude zásobována vodou přes vodovodní přípojku napojenou na stávající vodovodní řád. Vodoměrná soustava bude umístěna v 1S v technické místnosti. Návrh řešení vnitřní vodoinstalace je řešen v samostatné části projektu. Vytápění: Bude pomocí plynového kotle, který bude umístěn v technické místnosti v 1S. TUV: příprava teplé vody bude pomocí centrálního ohřívače umístěného v 1S v technické místnosti. Dopravní napojení: Příjezd k pozemku je z jihovýchodní strany pozemku po přilehlé místní komunikaci.

16 e) ŘEŠENÍ TECHNICKÉ A DOPRAVNÍ INFRASTRUKTURY Stavba nemá žádné nároky na území a dopravní ani technickou infrastrukturu. Pozemek se nenachází na poddolovaném ani svažitém území a tato otázka není tedy v dokumentaci řešena. f) VLIV STAVBY NA ŽIVOTNÍ PROSTŘEDÍ Provoz stavby nezatíží stávající faktory životního prostředí. Splaškové vody jsou svedeny do odpadních vod na veřejnou Č.O.V. Pro směsný komunální odpad je zde umístěn kontejner a dále jsou zde umístěny kontejnery na tříděný odpad papíru a plastů. Stavba nemá žádné negativní vlivy na obyvatelstvo. Hluková zátěž při realizaci stavebních prací bude minimalizována. Práce nebudou prováděny v době nočního klidu. g) ŘEŠENÍ BEZBARIÉROVÉHO UŽÍVÁNÍ Stavba má navrženo bezbariérové užívání dle vyhl. 398/2009 Sb. zabezpečující bezbariérové užívání staveb. V budově je umístěn bezbariérový záchod a výtah. h) PRŮZKUMY A MĚŘENÍ Na pozemku bylo provedeno oprávněnou organizací základní měření možného ohrožení stavby radonem z podloží. Výsledky měření prokazují minimální výskyt radonu a není potřeba provést ochranná opatření. Složení podloží odpovídá zemině s dobrou únosností a není potřeba provádět zvláštní opatření při zakládání. i) PODKLADY PRO VYTÝČENÍ STAVBY Založení stavby bude vytyčeno oprávněným geodetem. Polohové body a výškový systém jsou zakresleny v situaci objektu. j) ČLENĚNÍ STAVBY Stavba je řešena jako jeden stavební objekt. Inženýrské objekty, které budou budovány v rámci stavby, budou provedeny současně se stavebními objekty. k) VLIV STAVBY NA OKOLNÍ POZEMKY A STAVBY Provoz stavby nemá vliv na okolní pozemky a jiné stavby. l) ZPŮSOB ZAJIŠTĚNÍ OCHRANY ZDRAVÍ A BEZPEČNOSTI PRACOVNÍKŮ Dělníci pracující na stavbě budou dodržovat BOZP uvedený v technologických přepisech a nosit příslušný oděv, obuv a ochrannou přilbu 2. Mechanická odolnost a stabilita Návrhy konstrukcí byly provedeny na podkladě statických výpočtů, které provedla autorizovaná osoba. Při stavbě je nutné dodržovat navržené prvky, skladbu a kvalitu materiálu nosných konstrukcí. 3. Požární bezpečnost Požární bezpečnost je řešena požárně-technickou zprávou, která je součástí dokumentace. Konstrukce jsou navrženy tak aby byla zachována jejich požární odolnost vyžadována předpisem. Objekt bude vybaven systémy elektrické požární signalizace.

17 4. Hygiena, ochrana zdraví a životního prostředí Jsou splněny veškeré hygienické požadavky kladené na tento druh stavby. Během realizace stavby a při opravách zajistí bezpečnost práce dodavatel a dále pak stavbyvedoucí. Staveniště bude řádně zabezpečeno. Vzniklý odpad bude tříděn, odvezen a ekologicky uložen na skládce. Stavba je navržena tak aby dodržela obecné zásady ochrany životního prostředí. Budou dodrženy vzdálenosti od okolních staveb. U objektu nedochází k nežádoucímu zastínění obytných místností sousedních objektů a zároveň objekt nezabraňuje proslunění sousedních objektů. Komunální odpad vzniklý užíváním stavby bude likvidován smluvní firmou. 5. Bezpečnost při užívání V oblasti bezpečnosti o ochrany zdraví při provozu se vychází z platných norem a bezpečnostních předpisů, které budou v době užívání objektu dodržovány. 6. Ochrana proti hluku Hlukové emise navrženého objektu do venkovního prostoru a jejich působení na okolní zástavbu zjevně nepřekročí hodnoty stanovené hygienickými přepisy. Ve vnitřním prostředí budou hladiny hluku v souladu s hygienickými požadavky dle nařízení vlády č.502/2000 Sb. O ochraně zdraví před nepříznivými účinky hluku a vibrací dle zákona č. 258/2000 Sb. O ochraně veřejného zdraví. Ochranu budovy před hlukem zajišťuje provedení konstrukcí a výplně otvorů. 7. Úspora energie a ochrana tepla Stavba je navržena tak aby splňovala požadavky na úsporu energií podle jednotné metody výpočtu energetické náročnosti budov. Provedení obvodových konstrukcí a výplní otvorů je navrženo dle ČSN zateplení budov. Výpočty požadovaných hodnot na součinitel prostupu tepla U ve W/m 2 K a energetický štítek budovy je uveden v příloze. 8. Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace Viz bod 1. G této zprávy 9. Ochrana stavby před škodlivými vlivy vnějšího prostředí Stavba není ohrožena mimořádnými vlivy okolí. Není umístěna v poddolovaném nebo jinak staticky nestabilním území ani v záplavové oblasti. Ochrana před běžnými klimatickými vlivy je zajištěna běžnými prostředky. 10. Ochrana obyvatelstva V objektu není uvažováno se zřízením nových úkrytů CO, předpokládá se využití stávajících krytů.

18 11. Inženýrské stavby (objekty) a) odvodnění území včetně zneškodňování odpadních vod Splaškové vody navrhovaného bytového domu budou svedeny přes kanalizační přípojku do odpadních vod na veřejnou Č.O.V. Řešení kanalizace je obsaženo v samostatné části projektu. Dešťové vody budou svedeny do pozinkovaných dešťových svodů a žlabů a dále do země na pozemek investora. Dešťové vody z případných zpevněných ploch budou odváděny do kanalizace pomocí svodů. Řešení kanalizace je obsaženo v samostatné části projektu. b) zásobování vodou, Obecní úřad bude zásobován vodou přes vodovodní přípojku napojenou na stávající vodovodní řád. c) zásobování energiemi, Napojení bude provedeno ze stávajícího vedení NN v přilehlém pozemku u místní komunikace na západní straně pozemku. d) řešení dopravy, Příjezd k pozemku je z jihovýchodní strany po přilehlé místní komunikaci. e) povrchové úpravy okolí stavby, včetně vegetačních úprav Povrchové úpravy zajistí stavební firma. Viz. samostatná dokumentace. f) elektronické komunikace. Pro napojení na veřejnou sít drátového telefonu bude postupováno dle telekomunikačního zákona, který řeší provedení koncového bodu sítě jejím provozovatelem. Bude řešeno dle požadavků investora. 12. Výrobní a nevýrobní technologická zařízení staveb (pokud se ve stavbě vyskytují) Ve stavbě nejsou.

19 ZÁVĚR V rámci této bakalářské práce byla zhotovena prováděcí projektové dokumentace, která může být použita k výstavbě obecního úřadu dle platných právních požadavků, předpisů a norem. Cílem bylo navrhnout stavbu, která poskytne vhodné zázemí pro obyvatele obce a současně vytvoří zázemí pro pracovní činnost administrativních pracovníků, čehož bylo dosaženo.

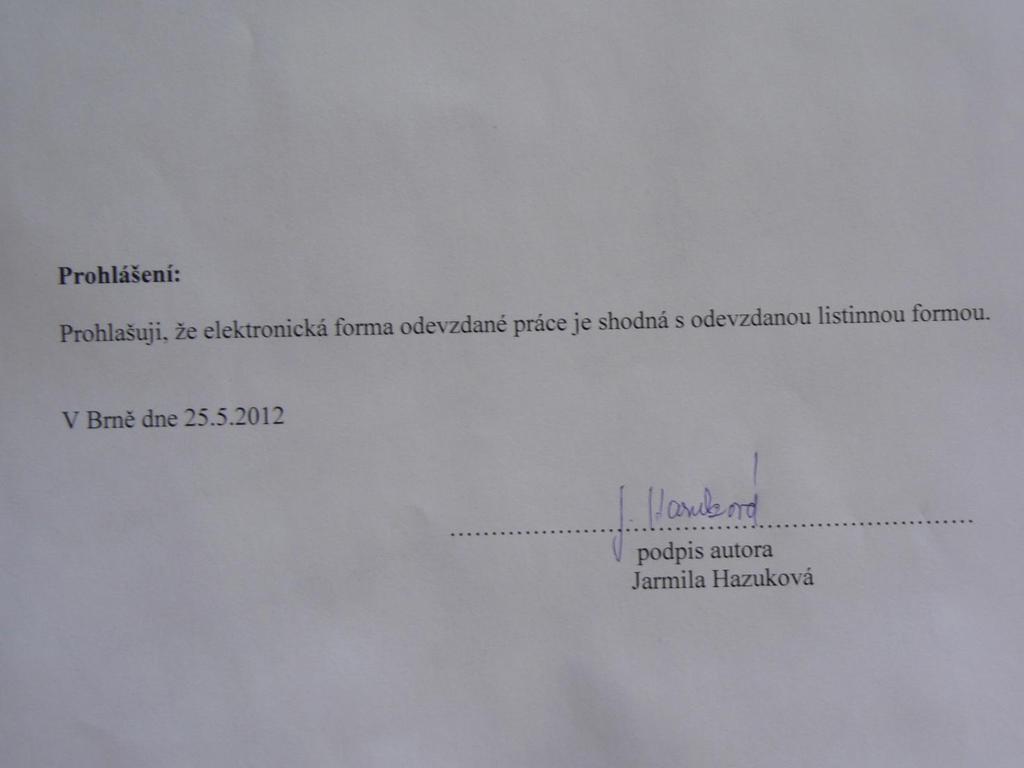

20 PROHLÁŠENÍ O SHODĚ LISTINNÉ A ELEKTRONICKÉ FORMY VŠKP

21 SEZNAM POUŽITÝCH ZDROJŮ ODBORNÁ LITERATURA - KLIMEŠOVÁ, Jarmila. Nauka o pozemních stavbách.cerm s.r.o. Brno ROUSÍNOVÁ Marie, JURÁKOVÁ Táňa, SEDLÁKOVÁ, Markéta. Požární bezpečnost staveb. CERM s.r.o. Brno MATĚJKA, Libor. Pozemní stavitelství III. CERM s.r.o. Brno ČUPROVÁ, Danuše. Tepelná technika budov. CERM s.r.o. Brno 2006 POUŽITÉ PRÁVNÍ PŘEDPISY - Zákon č. 183/2006 Sb., o územním plánování a stavebním řádu - Vyhláška č. 501/2006 Sb., o obecných požadavcích na využívání území - Vyhláška MVČR 23/2008 Sb., o technických podmínkách požární ochrany staveb - Vyhláška MVČR 246/2001 Sb., o stanovení podmínek požární bezpečnosti a výkonu státního požárního dozoru - Vyhláška MMRČR č. 268/2009 Sb., o technických požadavcích na stavby - Vyhláška MMRČR č. 499/2006 Sb., o dokumentaci staveb - Vyhláška MMR ČŘ č. 398/2009 Sb., o obecných technických požadavcích zabezpečující bezbariérové užívání staveb POUŽITÉ ČSN A EN NORMY - ČSN Obytné budovy - ČSN Tepelná ochrana budov - ČSN Výkresy pozemních staveb Kreslení výkresů - ČSN :04/2009 Požární bezpečnost staveb Společná ustanovení - ČSN :05/2009 Požární bezpečnost staveb Nevýrobní objekty - ČSN Výkresy ve stavebnictví Výkresy požární bezpečnosti staveb - ČSN :06/2003 Požární bezpečnost staveb Zásobování požární vodou - ČSN :10/2010 Komíny a kouřovody Navrhování, provádění a připojování spotřebičů paliv - ČSN Ochrana staveb proti radonu z podloží - ČSN Schodiště a šikmé rampy Základní požadavky - ČSN Navrhování střech Základní ustanovení

22 WEBOVÉ STRÁNKY VÝROBCŮ A DODAVATELŮ

23 SEZNAM POUŽITÝCH ZKRATEK SYMBOLŮ PT UT NP VŠ RŠ TI HI ČSN Sb. původní terén upravený terén nadzemní podlaží vodoměrná šachta revizní šachta tepelná izolace hydroizolace česká státní norma sbírka
