1 MEA WATER MANAGEMENT v ODVODNOVACI SYSTÉMY ` PŘEHLED SYSTÉMY PRO ODVODNĚNÍ ZPEVNĚNÝCH PLOCH

2 MEADRAIN SV MEADRAIN EN MEADRAIN EN Odvodňovací žlaby pro maximální zatížení s litinovou hranou a robustní konstrukcí žlabu. Systémy ENS mají zesílenou konstrukci žlabu a litinové hrany pro extrémní zátěže. Zatížení C250 F900 kn MEADRAIN SV Žlab s ocelovou hranou tloušťky 4 mm pro povrchové odvodnění středně zátěžových ploch jako jsou pěší zony, parkoviště ale také průmyslové areály. Zatížení A15 E600 kn MEARIN Systémy Mearin PLUS a EXPERT. Odolné a lehké žlaby z kompozitního SMC materiálu jsou skvělou alternativou téměř pro všechna použití. Lehká konstrukce umožňuje snadnou manipulaci a celková pevnost téměř všestranné použití. Od parkovišť až po průmysl. Zatížení: A15 E600 kn MEA CLEAN Zcela nový přístup k dešťovým vodám se promítl do vývoje žlabu MEA CLEAN, který díky směsi Biocalith odbourává minerální ropné látky a váže těžké kovy obsažené ve vodě z komunikací a střech. Zatížení: A15 E600 kn MEARIN MEATEC 2 / ODVODŇOVACÍ SYSTÉMY

3 MEADRAIN DM MEA TSH MEADRAIN DM MEADRAIN KERB MEADRAIN DM Monolitická bez roštová - konstrukce žlabu předurčuje žlab k použití na rychlostní komunikace nebo příčné křížení silnic. Žlab bez pohyblivých dílů je vhodný na zátěžové plochy ale i do městských ulic. Zatížení C250 E600 kn MEADRAIN PG Systém vypařovacích žlabů je unikátní svým technickým řešením. Extrémně nízká výška, tichý pojezd a snadná údržba jsou hlavní parametry žlabu určeného převážně pro odvodnění podzemních nebo nadzemních garáží. Zatížení A15 C250 kn MEADRAIN KERB 100 Plynulý odtok dešťové vody z vozovky a bez překážek v komunikaci. Voda odtéká ihned ze silnice do obrubníkového odvodnění i při nulovém podélném spádu se netvoří žádné kaluže. Systém umožňuje využít celou šířku komunikace. Zatížení B125 D400 kn MEA TSH Systém štěrbinové odvodnění umožňuje esteticky a bezpečně vyřešit odvod dešťových vod z pěších zon, teras, náměstí, ale také z průmyslových areálů díky inovativní konstrukci umožňující zátěž až do D400 kn. Zatížení A15 D400 kn MEATEC Ocelové terasové žlaby pomáhají bezpečně vyřešit odvodnění terasy i při obtížných konstrukčních parametrech. Zatížení A15 kn MEADRAIN PG MEADRAIN PG ODVODŇOVACÍ SYSTÉMY / 3

4 MEADRAIN SV SV Systém odvodňování SV 1000 z ekologického polymerického betonu optimální řešení pro středně zatěžované plochy. Se 4 mm silnou pozinkovanou ocelovou hranou a zajištěnými rošty také proti podélnému posunu lze systém používat dokonce i v místech se zatěžováním až do třídy E600 v průmyslových oblastech. Kromě klasických litých, mřížkových a můstkových roštů jsou k dispozici rošty ADA konstruované pro bezbariérové prostory, rošty Heelguard ideální pro frekventované oblasti uvnitř města a v neposlední řadě jsou to kompozitní rošty, které jsou tiché při pojezdu a nejsou atraktivní k odcizení. Bezšroubové uchycení roštů CLIPFIX zvyšuje bezpečnost při provozu a komfort při údržbě. Parkoviště, pěší zóny, městské komunikace, servisní areály, střední průmyslové plochy ŠÍŘKA: mm VÝŠKA: mm ROŠTY: ocelové pozinkované litinové kompozitní nerezové MEADRAIN EN EN Mimořádně robustní a prakticky neopotřebitelná konstrukce těles žlabů zajišťuje maximální míru spolehlivosti. Modulární konstrukce a různé druhy spádů dovolují rozmanité možnosti kombinací. Vynikající vlastnosti povrchu zaručují rychlý odtok vody i nečistot. Díky vysoké odolnosti proti působení agresivních látek je navíc trvale zajištěna ochrana spodních vod. Pro extrémně zátěžové oblasti používání například letiště, přístavní zařízení a terminály je systém rozšířen o žlaby ENS, který má zesílenou litinovou hranu Z, která lépe zachycuje zatížení a rozvádí je stejnoměrně na větší plochu. Uchycení roštů PROFIX zaručuje rychlou údržbu a bezpečný provoz. Letiště, překladiště kontejnerů, čerpací stanice, nakládací zóna s intenzivním provozem vysokozdvižných vozíků ŠÍŘKA: mm VÝŠKA: mm ROŠTY: ocelové pozinkované litinové kompozitní 4 / ODVODŇOVACÍ SYSTÉMY

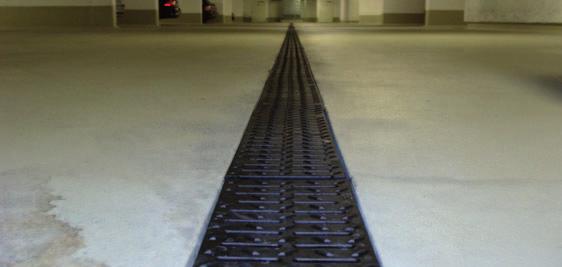

5 MEADRAIN DM DM Monolitický polymerbetonový žlab vyniká pevnou konstrukcí, která bezpečně přenáší svislé i příčné zatížení. Bezroštové řešení je bezpečné a komfortní pro rychlostní komunikace i při příčném křížení. Pravidelné čistící body umožňují údržbu v celé délce systému. Silnice, dálnice, železniční přejezdy, městské komunikace, autobusové zastávky, skladové areály, spediční areály ŠÍŘKA: VÝŠKA: mm mm MEADRAIN PG PG Vypařovací žlaby nabízejí ojedinělé řešení při odvodnění parkovacích stání. Nízká stavební výška umožňuje vyřešit odvodnění bez zásahu do nosné stropní konstrukce a použití žlabů zjednodušuje spádování povrchů a rychlý odvod vody ztékající z aut. Systém může být doplněn o svislé odtoky nebo křížové spoje. Nadzemní a podzemní parkoviště, nástupiště, terasy ŠÍŘKA: VÝŠKA: mm mm ODVODŇOVACÍ SYSTÉMY / 5

6 MEA KERB KERB 1000 Obrubníkové odvodnění zvyšuje bezpečnost provozu při dešti i při suchu. Na komunikaci nejsou žádné propadající se vpustě, cyklisté tak mohou využit i krajnici. Voda stéká plynule z vozovky i při nulovém spádu. Díky podélnému odvodnění dešťová voda odtéká nejkratší cestou do obrubníkového žlabu, netvoří se kaluže a zvyšuje se životnost vozovky. Městské komunikace, parkoviště, náměstí, průmyslové plochy ŠÍŘKA: VÝŠKA: 100 mm 320 mm MEARIN MEARIN Žlaby z kompozitního SMC materiály vynikají vysokou houževnatostí, velice lehkou a pevnou konstrukcí. Jsou univerzální pro široký rozptyl použití. Široká škála roštů a možností řešení umožňují použit tento systém v širokém spektru odvodnění. Žlaby MEARIN PLUS pokryjí převážnou většinu potřeb, pro vyšší zatížení E600 kn jsou určeny žlaby MEARIN EXPERT s ocelovou ochrannou hranou. Bezšroubové uchycení roštů STARFIX je spolehlivé i pro vyskou zátěž. Komunikace, parkoviště, náměstí, průmyslové areály, zásobovací dvory, myčky, čerpací stanice ŠÍŘKA: mm VÝŠKA: mm ROŠTY: ocelové pozinkované litinové kompozitní nerezové 6 / ODVODŇOVACÍ SYSTÉMY

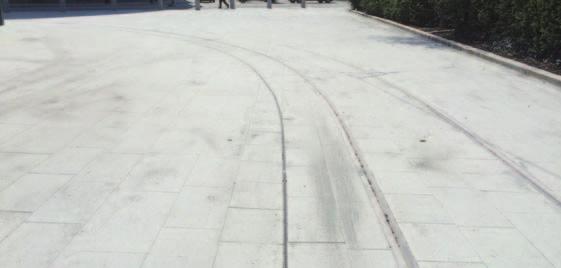

7 MEA TSH TSH Architektektonicky zajímavý způsob odvodnění, které neruší navržené plochy a působí zcela nenápadně. Možnosti individuálního řešení umožňují i zcela atypická řešení. Štěrbinové žlaby mohou být použity také pro odvodnění zátěžových komunikací, díky podpůrnému litinovému roštu pod ocelovou štěrbinou. Možnost také z nerezové ocele. Náměstí, terasy, městské komunikace, parky, fontány a kašny ŠÍŘKA: mm VÝŠKA: (bez žlabu) mm ROŠTY: ocelové pozinkované nerezové MEA CLEAN MEA CLEAN 300 Zcela inovativní koncept řešení odvodnění a biologické čistění dešťových vod. Filtrační vrstvy žlabu biologicky odbourávají minerální (ropné) látky a vážou na sebe těžké kovy. Žlaby MEA CLEAN zvyšují ekologickou hodnotu zachycení dešťových vod, kdy se z parkoviště při dešti splachují látky zanechané od aut. Parkoviště, příjezdové cesty, komunikace ŠÍŘKA: 300 mm VÝŠKA: 390 mm ROŠTY: ocelové pozinkované litinové ODVODŇOVACÍ SYSTÉMY / 7

8 MEATEC TEC Odvodnění teras řeší MEA Water Management systémem MEATEC, který umožňuje optimalizovat skladbu plochých střech. Variabilní výšky a šiřky se přizpůsobí téměř jakékoliv skladbě izolací. Při použití žlabů MEATEC není nutné zvyšovat vstupní otvory. Varianty v pozinkované nebo nerez oceli. Terasy, fasády ŠÍŘKA: mm VÝŠKA: fixní variabilní mm ROŠTY: mřížkové děrované designované 8 / ODVODŇOVACÍ SYSTÉMY

9 UCHYCENÍ ROŠTŮ STARFIX pro MEARIN Inovativní 4bodové zajištění v těle žlabu pro pevné a stabilní usazení bez volných nebo klapajících dílů Zajištění roštu proti podélnému posunutí Dlouhá životnost, protože neobsahuje pohyblivé díly podléhající opotřebení Nesnižuje se průřez odtoku, protože celý průřez žlabu zůstává volný Jednoduché a rychlé upevňování a povolování roštů obratem ruky bez speciálních nástrojů Zvláště praktické a tiché díky uzávěru tlumícímu hluk a tím ideální pro zóny chráněné před hlukem. Stiskněte! Cvak! Hotovo! CLIPFIX pro SV Možnosti realizace CLIPFIX, inovativní alternativa ke šroubovému zajištění šroubů. Jednoduše vložte rošt do tělesa žlabu, postavte se na rošt, hotovo. Bezpečné upevnění díky speciálním komorám MEA DRAIN CLIPFIX v rámu Pojistka CLIPFIX šetří čas a peníze, otevírá možnost optimálního odtoku vody a spolehlivě drží po celá desetiletí. Speciální komory integrované do rámu jsou tajemstvím systému MEA DRAIN CLIPFOX. Zajišťují spolehlivé a stabilní usazení roštu a možnost demontáže během několika sekund. PROFIX pro EN PROFIX nepoužívá pohyblivé díly a i za extrémních podmínek zaručuje trvalou funkčnost. Rošt je konstruován tak, že bezpečně zapadá do hrany žlabu. Navíc brání formované výstupky posunutí roštu v podélném směru. Rošt se samočinně aretuje díky 4bodové aretaci z pérové oceli. Při montáži i při čištění žlabu vám PROFIX ve srovnání s běžnými metodami upevnění ušetří namáhavé šroubování roštů nebo obsluhu složitého zajišťovacího mechanismu. Metoda upevnění pro profesionály je k dostání pro všechny zátěžové rošty. Podrobný pohled na aretaci PROFIX ODVODŇOVACÍ SYSTÉMY / 9

10 MATERIÁL SMC Všechny systémy žlabů MEARIN jsou vyráběny z inovativního sklolaminátu MEA SMC. SMC znamená sklolaminátem vyztužený plast a používá se v mnoha různých oblastech s vysokými nároky, mimo jiné v leteckém průmyslu, automobilovém průmyslu nebo také v automobilových soutěžích. Avšak není sklolaminát jako sklolaminát, kvalita a specifické vlastnosti se v některých případech podstatně liší. My sázíme na technologie SMC (Sheet Molding Compound) spojení polyesterové pryskyřice, minerálních plniv, aditiv a sklolaminátových rohoží. SMC vyniká vysokou pevností a tvarovou stálostí. To znamená extrémně vysokou stabilitu i při značném kolísání teplot, v kombinaci s velmi omezenou délkovou roztažností. Na rozdíl od termoplastických umělých hmot se SMC po vytvrzení nemůže deformovat, ale zůstává stabilní a trvale stálého tvaru. Naše dlouholeté zkušenosti a znalostí tohoto materiálu zaručují lehké výrobky s dlouhou životností, které přinášejí našim zákazníkům a partnerům trvale vysokou kvalitu. Intenzivní výzkum a maximální standard kvality jsou zárukou za vynikající produkty MEA SMC. Betonový žlab jmenovitá světlost 150 mm Žlab z polymerického betonu jmenovitá světlost 150 mm MEARIN Plus 150 Parametry Hmotnost v kg* (kg) Sklolaminát HDPE PP Polymerický beton MEA SMC Beton Pevnost v tahu (1000 psi)* (PSI) Sklolaminát HDPE PP Polymerický beton MEA SMC Beton Pevnost v tlaku (1000 psi)* (PSI) Díky dlouhým vláknům je MEA SMC extrémně odolným materiálem proti prasknutí a současně jsou žlaby enormně pružné. Sklolaminát HDPE PP Polymerický beton MEA SMC Beton Tepelná roztažnost (při 20 )* (10^-6 in/in/f) Ekologická výroba: přepočteno na spotřebu paliva v litrech na 100 kilometrů na jeden žlab o jmenovité šířce 150 mm* Přehled vlastností materiálu Vysoká odolnost proti chemikáliím a olejům a také dalším agresivním látkám Maximální stabilita proti povětrnostním vlivům Minimální hmotnost Nízké náklady na dopravu Trvale chrání přírodní zdroje a životní prostředí Betonový žlab jmenovitá světlost 150 mm Žlab z polymerického betonu jmenovitá světlost 150 mm 0,00 0,02 0,04 0,06 0,08 0,10 (l) *Uváděné hodnoty jsou průměrné hodnoty 10 / ODVODŇOVACÍ SYSTÉMY

11 POLYMERICKÝ BETON Speciální polymerický beton od společnosti MEA se vyznačuje vynikajícími fyzikálními a chemickými vlastnostmi. Díky tomu je tento materiál extrémně spolehlivý a všestranný, a to i za nejtvrdších podmínek. Tento materiál přírodní, minerální suroviny jako křemen, čedič a granit, které jsou pojeny směsí pryskyřic je mimořádně robustní a disponuje nejvyšší pevností v tlaku a ohybu. Žlaby z polymerického betonu současně přesvědčí svou výrazně nižší hmotností než běžné betonové žlaby, což citelně usnadňuje jejich zabudování. Díky vynikající odolnosti proti kapalným chemikáliím jsou žlaby MEA z polymerického betonu materiálem první volby pro ekologická řešení odvodňování a ochranu spodních vod. Četné klady polymerického betonu, který je výsledkem vlastního vývoje ve společnosti MEA, činí z tohoto materiálu úspěšný základ systému žlabů MEA DRAIN Supreme. Pevnost v tlaku >_ 90 N/mm 2 Pevnost v tahu a ohybu >_ 22 N/mm 2 Nasákavost pod 0,05% Modul pružnosti kn/mm 2 Hustota 2,1-2,3 kg/dm 2 Hloubka pronikání vody 0 mm 2 Výroba polymerbetonových žlabů v MEA Česká republika Struktura materiálu bez kapilár optimální pro rychlé odtékání vody a nečistot Hmotnost tělesa žlabu až o 75 % snazší než u běžných betonových žlabů Struktura materiálu Zpracování Ekologičnost Vysoká odolnost proti kapalným chemikáliím (rozsah PH 3 až 9) bezproblémové s oddělovacím kotoučem, vrtákem do kamene nebo sekáčem ekologický materiál s minerálními příměsemi Odolnost proti stárnutí absolutní odolnost proti mrazu, bez opotřebení a bez nutnosti údržby Přehled vlastností materiálu Extrémně malý počet pórů a malá rozpustnost Vysoká odolnost proti chemikáliím a olejům a také dalším agresivním látkám Převážně z přírodních minerálních surovin, jako křemen, čedič a granit Podstatně nižší hmotnost než srovnatelné betonové žlaby ODVODŇOVACÍ SYSTÉMY / 11
