1 MEA WATER MANAGEMENT v v STERBINOVY SYSTÉM MEA v MNOHOSTRANNE v VYUZITELNY ESTETICKY SYSTÉM ODVODŇOVACÍ SYSTÉM PRO MĚSTSKOU ARCHITEKTURU ŠTĚRBINOVÉ NÁSTAVCE MEA PRO ODVODŇOVACÍ ŽLABY MEARIN A MEADRAIN

2 MEA TSH TOPSLOT ELEGANTNÍ LINIE A VYSOKÁ FUNKČNOST MEA TSH TOPSLOT Vedle estetiky se systém štěrbinových nástavců MEA TSH TOPSLOT vyznačuje množstvím daných praktických předností při instalaci a používání. MEA TSH TOPSLOT může být podle daných požadavků používán v rámci zátěžových tříd A15 až E600. Na poptávku také do třídy F900. Pro speciální požadavky systém nabízí vedle štěrbinových nástavců ve standardních konstrukčních výškách 160 a 180 mm také nákladově výhodné realizace speciálních konstrukčních výšek. Konstrukce zjednodušují kladení dlažby. Speciální pozinkování s vysokou tloušťkou vrstvy garantuje odolnost odvodňovacího systému proti korozi. 2 / MEA ŠTĚRBINOVÉ NÁSTAVCE

3 MEA TSH TOPSLOT JEDNODUCHÁ KOMBINACE MEADRAIN DM / Odvodňovací systém pro silnice a dálnice MEADRAIN OPA / Odvodňovací systém pro drenážní asfalt s otevřenými póry MEAKERB / Žlab a obrubník kombinovaný do jednoho prvku - pro utváření městských ploch MEA RAIL SOLUTION / Pro komplexní a variabilní požadavky v oblasti pouličních drah Přednosti / K dispozici ve jmenovitých šířkách 100, 150 a 200 mm, a rovněž v 300 a 400 mm na poptávku / Vhodné pro žlabové systémy MEARIN a MEADRAIN / Konstrukční výška bez roštu: 160/180 mm Užitečná výška hrdla: 136/156 mm (speciální konstrukční výšky poskytneme rádi na poptávku) / Stavební délka 500 nebo 1000 mm / Zátěžová třída D E 600 / Litinový rošt z tvárné litiny EN- GJS / Štěrbinový nástavec z oceli, pozink nebo nerez, tloušťka materiálu 1,5 mm / Revizní nástavec z oceli, pozink nebo nerez, tloušťka materiálu 6 mm / Revizní nástavec s průběžnou štěrbinou (jmen. šířka 100/150 mm pro pokládání dlažby - jmen. šířka 200 mm, 300 a 400 s roštem) MEA ŠTĚRBINOVÉ NÁSTAVCE / 3

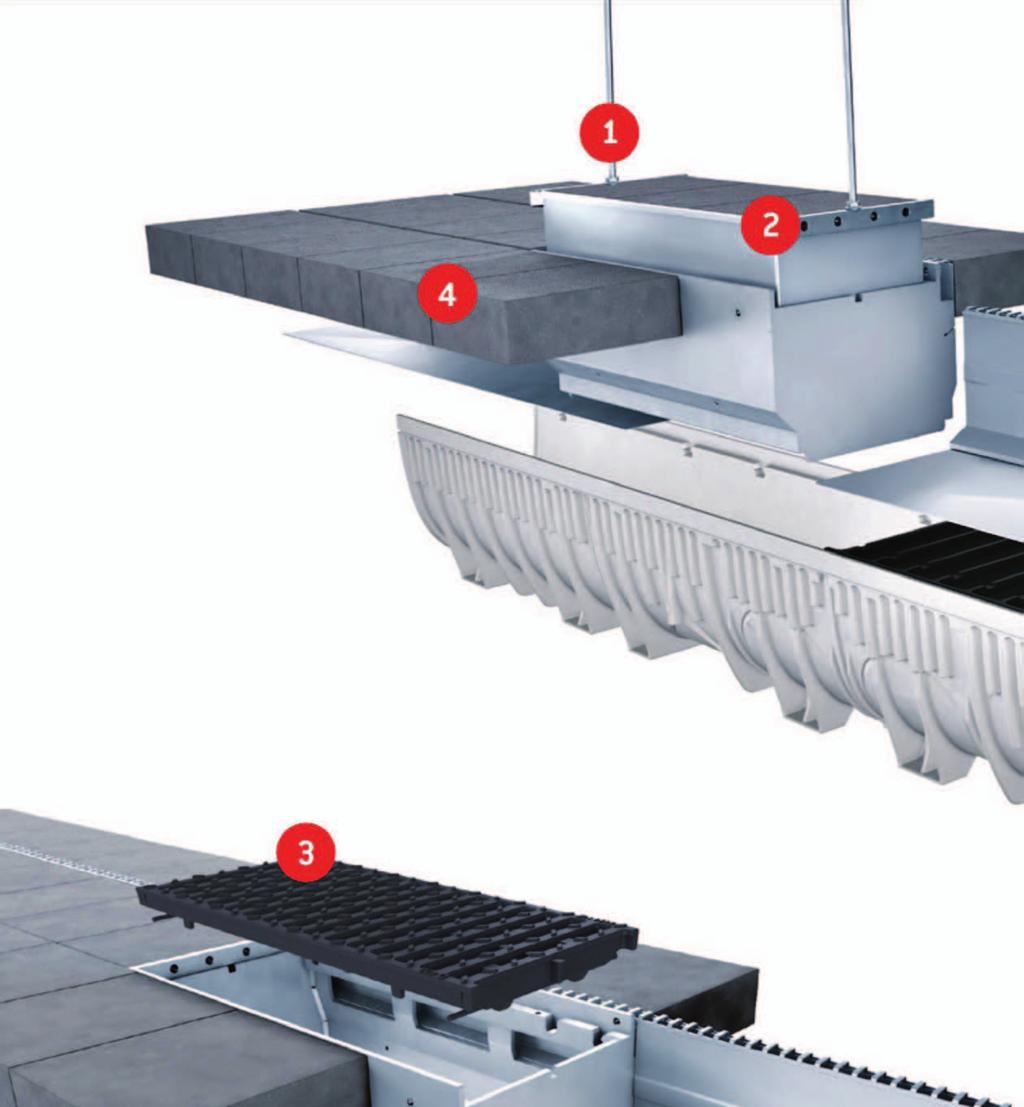

4 MEA TSH TOPSLOT PŘEHLED SYSTÉMU MEA TSH 1 Nástroje pro otevření k vyjmutí revizního prvku pro jmenovité šířky 100 a 150 mm 2 Revizní prvky pro jmenovité šířky 100 a 150 mm pro vložení dlažby s vyjímatelným vnitřním dílem 3 Revizní prvek pro jmenovité šířky od 200 mm s různými variantami roštů umožňuje rychlý přístup při údržbě. 4 Jednoduché zadláždění díky kolmým hranám, které obklopují návazně vnější hranu žlabů 4 / MEA ŠTĚRBINOVÉ NÁSTAVCE

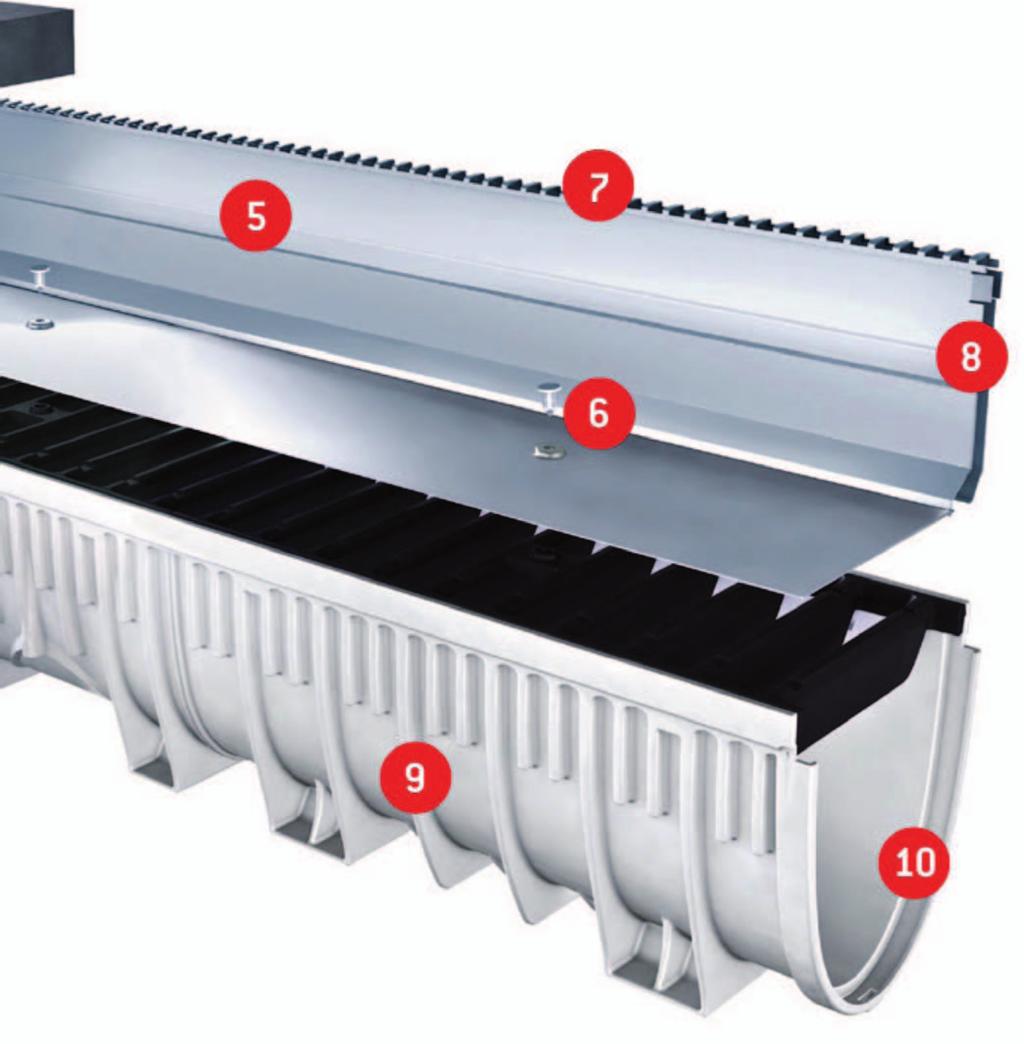

5 MEA TSH TOPSLOT PŘEHLED SYSTÉMU MEA TSH 5 Dlouhá životnost díky kvalitnímu žárovému pozinkování s vysokou tloušťkou vrstvy 6 Rychloupínání/spojky fixují štěrbinový nástavec na roštu, centrovací nopky urychlují montáž. 7 Architektonické uspořádání dokonalého tvaru s průběžným designem štěrbiny a nenápadnou spárou Úzká štěrbina nahrazuje rošt a poskytuje rychlé a bezpečné odvádění povrchové vody, inteligentní provedení štěrbiny s příčnými stupni na vtoku redukuje zanášení nečistot do žlabu. 8 Možnost individuálních variací s ohledem na jmenovitou šířku, výšku hrdla a třídu zatížení 9 Použitelné pro všechny žlabové systémy MEARIN a MEADRAIN 10 Kompletní systém umožňuje certifikované zatížení až do E 600 (CE + certifikát podle DIN EN 1433). MEA ŠTĚRBINOVÉ NÁSTAVCE / 5

6 MEARIN PLUS ODVODŇOVACÍ SYSTÉM S SMC HRANOU (PRO D 400) SMC hrana odolná vůči chemikáliím Kryty žlabů z oceli, litiny a plastu Těleso žlabu z vysoce zatížitelného SMC kompozitu Zátěžové třídy do D 400 kn Jmenovité šířky 100, 150, 200 a 300 mm MEARIN PLUS Pro použití v městských oblastech i průmyslu: MEARIN 200 PLUS S SMC HRANOU A ŠTĚRBINOVÝM NÁ- STAVCEM MEATSH TOPSLOT / Těleso i hrana žlabů kompletně z SMC (vysoce stabilní spojovací materiál, zesílený skelnými vlákny) / K dispozici ve jmenovitých šířkách 100, 150, 200 a 300 mm / Varianty roštu z oceli, litiny a plastu / Oblasti použití: Veřejná náměstí, parkové plochy, parkoviště / Spády možné ve všech jmenovitých šířkách díky inovativním nástrčným hranám / Zátěžová třída do D / MEA ŠTĚRBINOVÉ NÁSTAVCE

7 MEARIN EXPERT ODVODŇOVACÍ SYSTÉM Z OCHRANOU HRANY Z OCELI (PRO E 600) MEARIN EXPERT Pro použití v městských oblastech, na dopravních cestách a v průmyslových zónách MEARIN 200 EXPERT S INTEGROVANOU OCHRANOU HRANY Z OCELI A ŠTĚRBINOVÝ NÁSTAVEC MEATSH TOPSLOT / Tělesa žlabů z SMC (vysoce stabilní kompozit) s pevně integrovanou ochranou hran z pozinkované oceli pro vysoké zatížení / K dispozici ve jmenovitých šířkách 100, 150, 200 a 300 mm / Varianty roštu z oceli, litiny a plastu / Oblasti použití: Volnočasové zóny, průmyslové plochy, dílny, ulice a dopravní cesty / Zátěžová třída do E 600 Kryty žlabů z oceli, litiny a plastu Integrovaná ochrana hrany z pozinkované oceli Zátěžové třídy do D 400 kn Těleso žlabu z vysoce zatížitelného SMC kompozitu Jmenovité šířky 100, 150, 200 a 300 mm MEA ŠTĚRBINOVÉ NÁSTAVCE / 7

8 MEARIN JEDNODUCHÁ A RYCHLÁ MONTÁŽ Montáž systému TSH se provádí jednoduše a nekomplikovaně, potřebujete pouze kladivo a speciální spojovací prvky TSH. 1. Základ pro systém tvoří podle použití žlab z polymerbetonu nebo SMC. 2. Na odvodňovací žlaby jsou nasazeny TSH litinové rošty, šroubení nebo uzavírací systém není nutný. 3. Pomocí spojek je štěrbinový nástavec TSH upevněn na rošt, za tímto účelem naklepněte spojky pomocí kladiva do naplánovaných otvorů. Spojky jsou obsaženy v každé dodávce TSH. 4. Zadlážděte - a je hotovo. 8 / MEA ŠTĚRBINOVÉ NÁSTAVCE

9 MEA ŠTĚRBINOVÉ NÁSTAVCE / 9

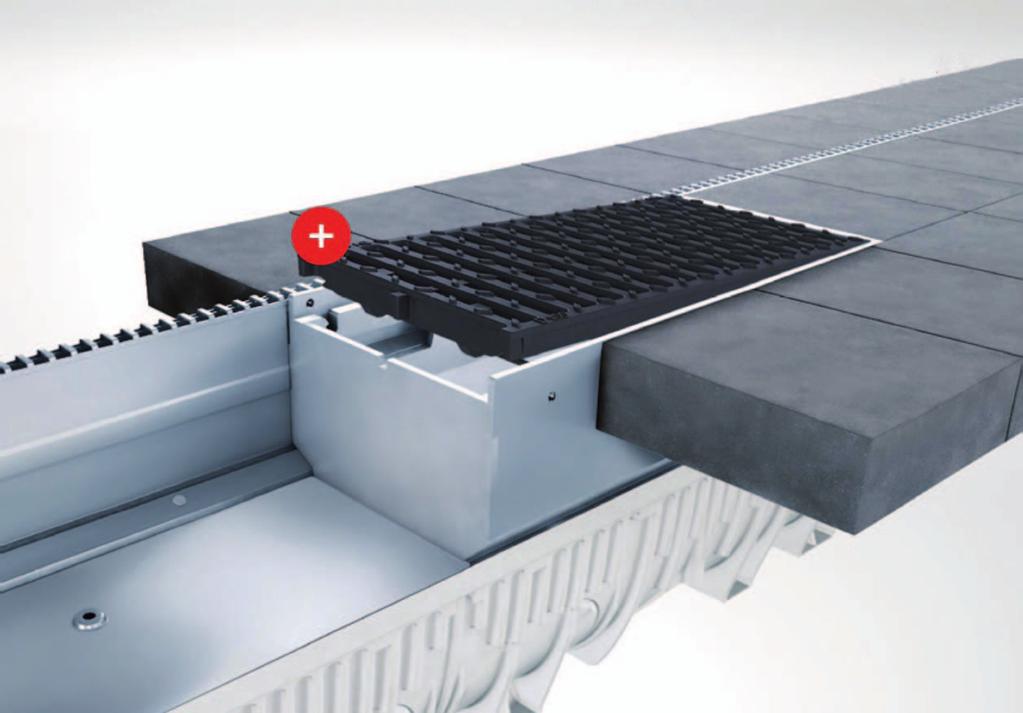

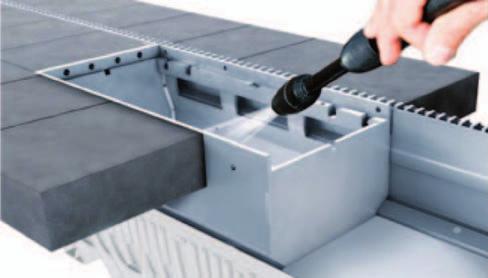

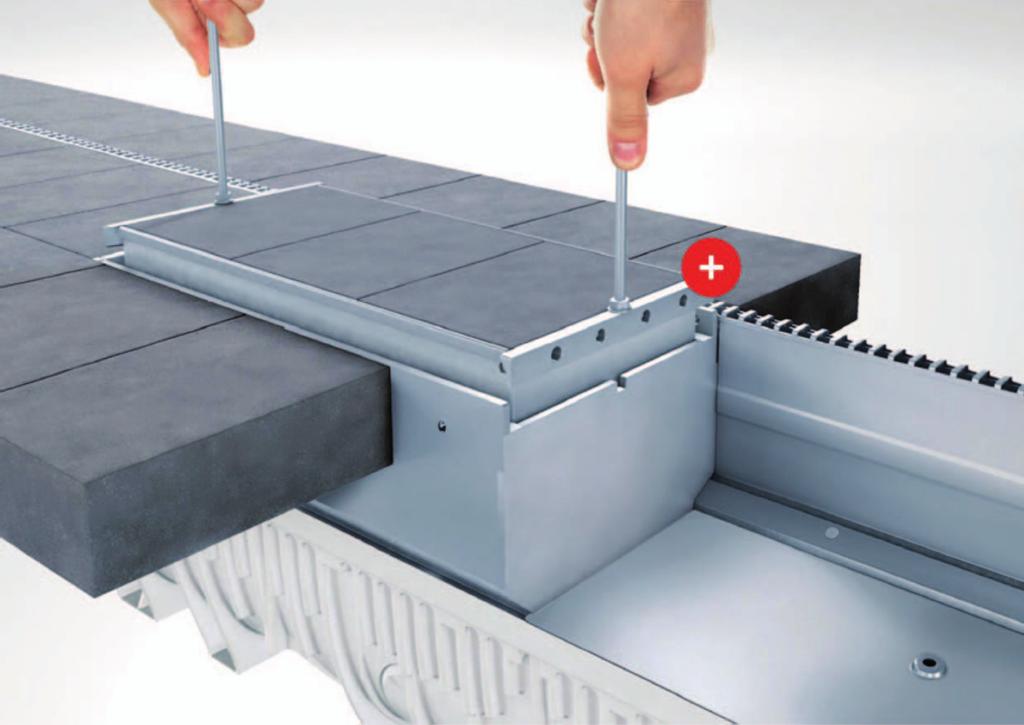

10 MEARIN TSH TOPSLOT ÚDRŽBA A PÉČE JMENOVITÉ ŠÍŘKY 100 A 150 MM Revizní prvek pro zadláždění Pro otevření a údržbu systému jsou vyžadovány 2 TSH nástroje na otevírání. / Revizní nástavec se skládá z vnitřní a vnější skořepiny. Vnitřní skořepina je vydlážděna. V případě, že je naplánováno použití vtokového boxu, může být revizní prvek samozřejmě nasazen na něm. / Pro otevření revizního prvku vložte prosím nástroje na otevírání do připravených otvorů na začátku a na konci a pevně zašroubujte. Následně vyzvedněte vnitřní skořepinu pomocí nástroje z vnější skořepiny. / Systém lze pouze kontrolovat, příp. oplachovat. U nástavce revizního dílu na vtokovém boxu lze vyjímat nádobu na kal a čistit ji. Jednoduché čištění - stačí vyjmout revizní nástavec 10 / MEA ŠTĚRBINOVÉ NÁSTAVCE

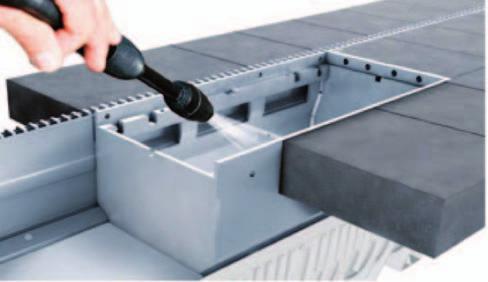

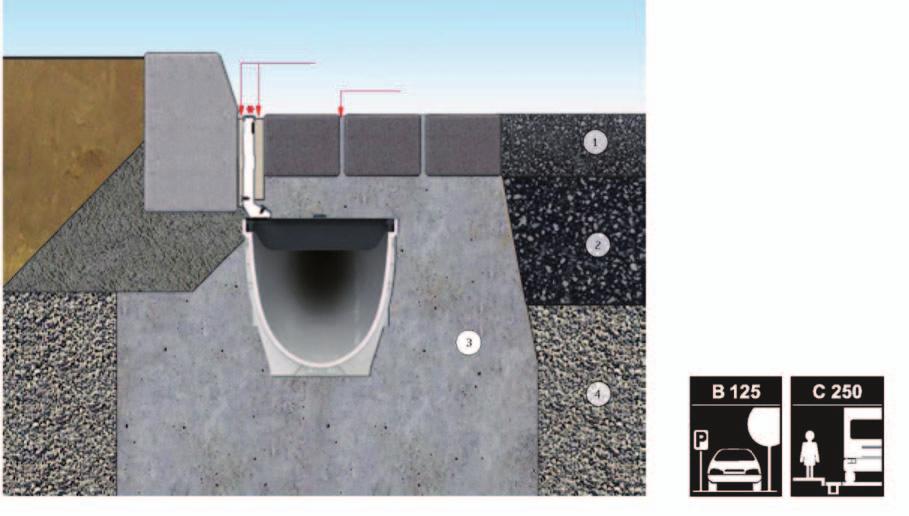

11 MEARIN TSH TOPSLOT ÚDRŽBA A PÉČE JMENOVITÉ ŠÍŘKY 200 MILIMETRŮ A VĚTŠÍ Jednoduché čištění - stačí rychle vyjmou roštový kryt Revizní prvek s roštem Pro otevření a k údržbě systému je podle pojistky roštu vyžadován ráčnový klíč nebo normální šroubovák. / Jednodílný revizní nástavec je kryt litinovým roštem ze standardního sortimentu (PROFIX nebo šroubovaná pojistka). V případě, že je naplánováno použití vtokového boxu, může být revizní prvek samozřejmě nasazen na něm. / Vyjmutí roštu: / Šroubovaná pojistka: Pomocí nástrčného klíče 16 mm uvolněte 4 šrouby a následně vyjměte rošt. Pojistka PROFIX: Pomocí šroubováku rošt na konci vyzvedněte šikmo nahoru a vyjměte. / Systém lze pouze kontrolovat, příp. oplachovat. U nástavce revizního dílu na vtokovém boxu lze vyjímat nádobu na kal a čistit ji. MEA ŠTĚRBINOVÉ NÁSTAVCE / 11

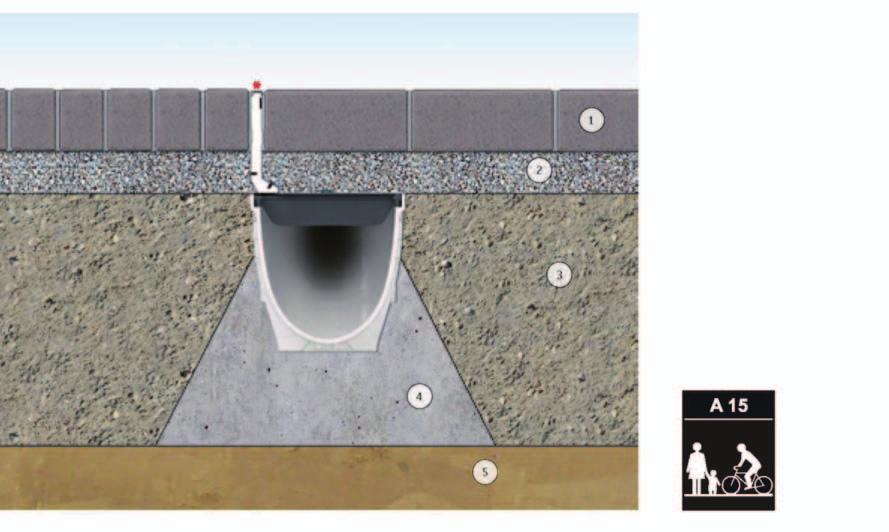

12 MEA TSH TOPSLOT POKYNY PRO INSTALACI MEATSH TOPSLOT PŘÍKLAD INSTALACE PRO ZÁTĚŽOVOU TŘÍDU A Dlažba 2- Podklad pro dlažbu 3- Podklad 4- Beton C12/15 5- Původní zemina MEATSH TOPSLOT PŘÍKLAD INSTALACE PRO ZÁTĚŽOVOU TŘÍDU B 125 A C 250 Spárování pomocí Rompox Verkehr V2 nebo jiného přípravku 1- Dlažba 2- Podklad pro dlažbu 3- Betonové lože 4- Štěrk 5- Beton C20/25 6- Původní zemina * Hrana vtokové štěrbiny musí ležet 3-5 mm pod hranou dlaždice. 12 / MEA ŠTĚRBINOVÉ NÁSTAVCE

13 MEA TSH TOPSLOT POKYNY PRO VESTAVBU MEA TSH TOPSLOT PŘÍKLAD INSTALACE PRO ZÁTĚŽOVOU TŘÍDU B 125 A C 250 Zálivka spár, kompenzace proti smrštění, odolná vůči mrazu a posypové soli Spárování 1- Asfaltová krycí vrstva 2- Asfaltová nosná vrstva 3- Beton C20/25 4- Suťová/štěrková vrstva podle směrnic pro stavbu povrchů MEA TSH TOPSLOT PŘÍKLAD INSTALACE PRO ZÁTĚŽOVOU TŘÍDU D 400 A E 600 Spárování pomocí Rompox Verkehr V2 nebo jiného přípravku 1- Dlažba 2- Betonové lože 3- Beton C25/30 Zesílení podle statických požadavků 4- Suťová/štěrková vrstva podle směrnic pro stavbu povrchů * Hrana vtokové štěrbiny musí ležet 3-5 mm pod hranou dlaždice. MEA ŠTĚRBINOVÉ NÁSTAVCE / 13

14 MEA TSL B125 kn PRO POLYMEROVÉ NEBO SMC KOMPOZITNÍ ŽLABY Přednosti / Délka: 1000 mm / Štěrbinový nástavec pro MEARIN PLUS 100 a ME- ARIN EXPERT 100 / Také pro žlabové systémy: MEADRAIN SV a EN ve jmenovité šířce 100 mm MEA TSC Z PLASTU A15 kn S BEZŠROUBOVOU POJISTKOU ROŠTU Přednosti / Štěrbinový nástavec z plastu / Také pro žlabové systémy MEAHOME PLUS, MEARIN PLUS a EXPERT, MEADRAIN SV ve jmenovité šířce 100 mm / Délka: 500 mm / Jmenovitá šířka: 100 mm / Bezšroubová pojistka roštu pro MEAHOME PLUS / Nelze aretovat u: MEARIN PLUS 100, MEARIN EX- PERT 100 a SV / MEA ŠTĚRBINOVÉ NÁSTAVCE

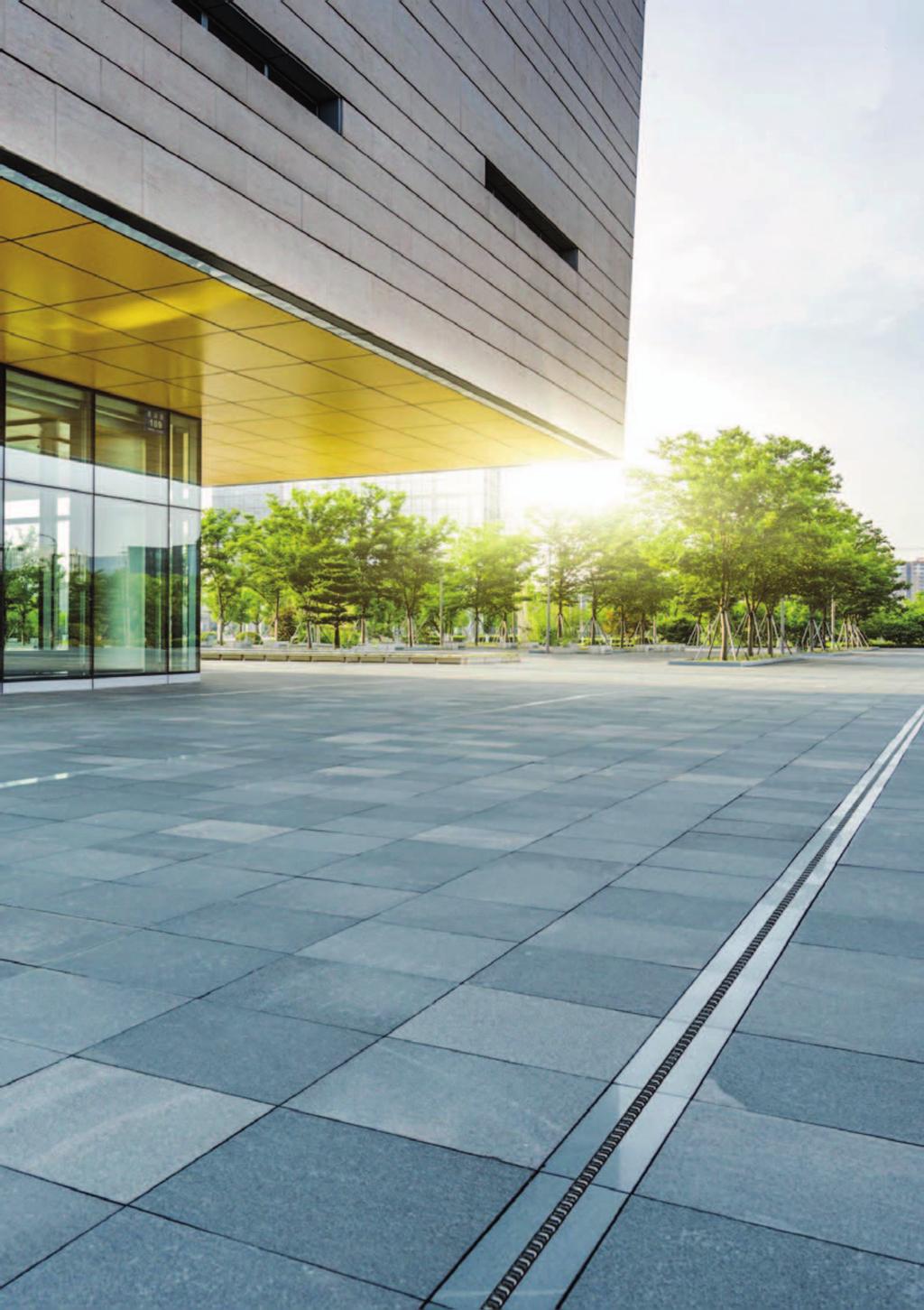

15 ŠTĚRBINOVÝ SYSTÉM MEA OBLASTI POUŽITÍ VEŘEJNÁ NÁMĚSTÍ VEŘEJNÁ NÁMĚSTÍ PĚŠÍ ZÓNY PRŮMYSLOVÉ STAVBY TERASY BEZBARIÉROVÉ STAVBY SCHODOVÉ VSTUPY MEA ŠTĚRBINOVÉ NÁSTAVCE / 15
