MEATEC BEZBARIÉROVY A BEZPECNY ZLAB CHRANICI FASADY PRED VLHKOSTI. ODVODŇOVACÍ SYSTÉM PRO TERASY, ZASTŘEŠENÉ ZAHRADY A BALKÓNY

Transkript

1 MEA WATER MANAGEMENT MEATEC BEZBARIÉROVY v v A BEZPECNY ZLAB CHRANICI FASADY v PRED VLHKOSTI ODVODŇOVACÍ SYSTÉM PRO TERASY, ZASTŘEŠENÉ ZAHRADY A BALKÓNY ODVODŇOVACÍ SYSTÉM Z POZINKOVANÉ NEBO NEREZOVÉ OCELI

2 SPOLEHLIVÝ, ODOLNÝ, ELEGANTNÍ Přednosti / Kompletní systém / Nekomplikovaná instalace pomocí zámkového systému MEATEC / Optimalizovaná přípojka systémového kanálu na žlab / Lze zkracovat bez ztráty funkce / Výškově přestavitelný i po montáži / Montáž podle Směrnice o plochých střechách a DIN / Bezbariérová montáž / Optimální odvětrání fasády / Zvýšená schopnost odtoku / Integrované štěrkové lišty / Elegantní design / Stabilní provedení díky standardnímu vyztužení žlabu / Šetrný k životnímu prostředí 2 / MEATEC

3 SPOLEHLIVÝ, ODOLNÝ, ELEGANTNÍ MEADRAIN DM / Odvodňovací systém pro silnice a dálnice MEADRAIN OPA / Odvodňovací systém pro drenážní asfalt s otevřenými póry MEAKERB / Žlab a obrubník kombinovaný do jednoho prvku - pro utváření městských ploch MEA RAIL SOLUTION / Pro komplexní a variabilní požadavky v oblasti pouličních drah MEATEC / 3

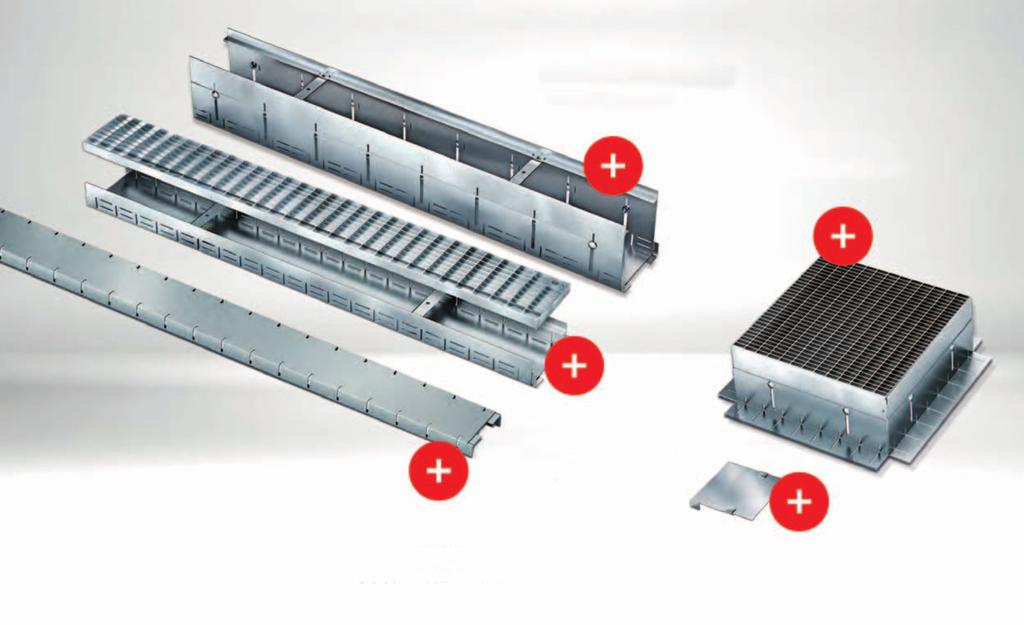

4 PROMYŠLENÝ SYSTÉM MEATEC variabilní konstrukční výška Prvek pro bodové odtoky MEATEC: fixní kontrukční výška Systémový kanál pro odvádění vody bodovými odtoky Čelní deska pro ukončení linie žlabu KOMPLEXNÍ SYSTÉM Systém MEATEC se skládá z navzájem kombinovatelných prvků: / Šířky: 100, 130, 160, 200, 250 mm / Délky: 500, 1000 a 2000 mm / Fixní konstrukční výšky: 55, 70, 90, a 100 mm/ Variabilní konstrukční výšky: 55 až 90 a 90 až 150 mm / Čelní desky, systémový kanál, bodový prvek, designované rošty / Celý systém v pozinkované nebo nerezové oceli / Široké možnosti využití 4 / MEATEC

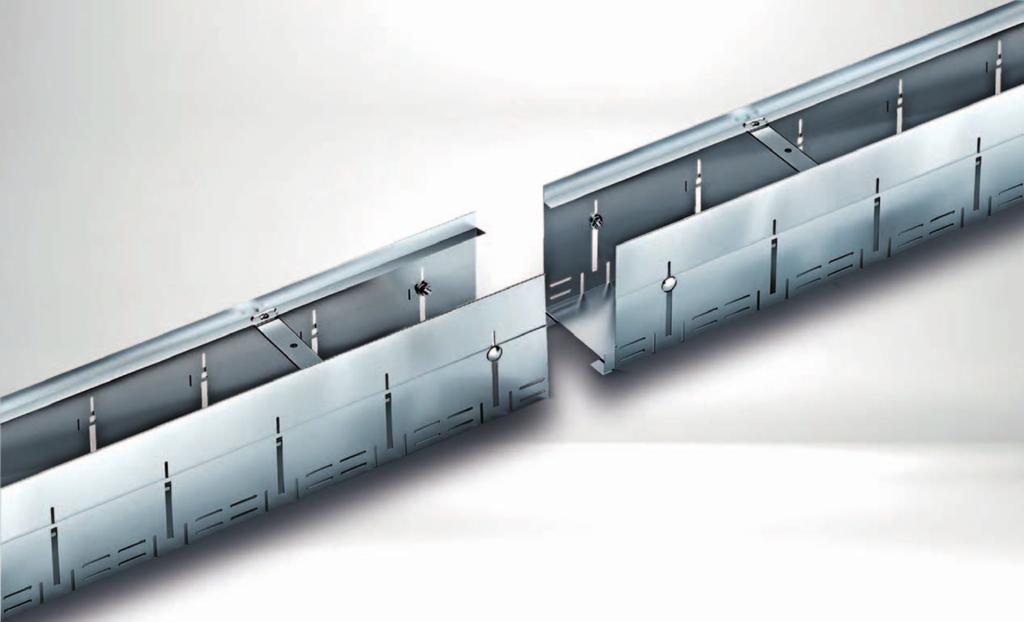

5 RYCHLÉ SPOJENÍ, SNADNÁ POKLÁDKA S MEATEC RYCHLEJI Zámkový systém MEATEC umožňuje montážnímu pracovníkovi rychlé a nekomplikované pokládání žlabových prvků / Zámkové spojení garantuje opticky správné položení žlabových prvků / Plynulé pokládání žlabového systému díky žlabům o délce 2 m. Zámkový spoj pro rychlé a čisté spojování žlabových prvků MEATEC / 5

6 VHODNÉ PROPOJENÍ OPTIMALIZOVANÉ SPOJENÍ SE SYSTÉMOVÝM KANÁLEM Systémový kanál spojuje žlabové prvky s bodovými odtoky a tím se stává podstatnou součástí systému. Je zaručen bezpečný odvod vody z deště a vody z tání. / Systémové kanály jsou pokládány jako drenážní prvky pod dlažbu / Systémový kanál je koncipován rozměrově shodně s boční geometrií štěrbin žlabových prvků. / Po otevření strany žlabu může být systémový kanál zasunut a tím je fixován během instalace štěrkového lože. MEATEC žlab s mřížkovým roštem Systémový kanál 6 / MEATEC

7 JEDNODUCHÉ ZKRACOVÁNÍ BEZ ZTRÁTY FUNKCE Pro zkrácení nehrozí ztráta stability Stavěcí šrouby pro úpravu výšky mohou být jednoduše seřízeny do požadované polohy Jednoduchá realizace požadované délky MEATEC - ZKRACOVÁNÍ BEZ ZTRÁTY FUNKCE / Žlabové prvky s fixací a variabilní výškou mohou být zkracovány na libovolnou délku. / Boční šrouby výškově nastavitelné varianty mohou být za tímto účelem přesazeny o 125 mm / Volitelně jsou k dispozici zvláštní bezpečnostní můstky pro zkrácené žlaby. MEATEC / 7

8 VÝŠKOVĚ PŘESTAVITELNÉ I PO MONTÁŽI Snížení výšky jednostranně nebo oboustranně Variabilní, výškově nastavitelné VÝŠKOVÉ PŘESTAVĚNÍ MEATEC Velké plus systému MEATEC spočívá v jeho volitelné možnosti výškového přestavění / Od 55 mm po 150 mm pokrývá MEATEC většinu montážních situací a nabízí tím velkou svobodu uspořádání při maximálním výkonu / Při eventuálním sesednutí štěrkového lože může být žlab i po montáži jednoduše výškově seřízen / Jednostranná výšková přestavitelnost žlabu navíc ulehčuje řešení konstrukčního požadavku na bezbariérové řešení Jednoduše a rychle přizpůsobit žlab individuální výšce. 8 / MEATEC

9 NÍZKÁ VÝŠKA NAPOJENÍ Výška napojení 15 cm MONTÁŽ PODLE SMĚRNICE O PLOCHÝCH STŘECHÁCH A DIN Použitím MEATEC může být výška napojení snížena z 15 cm na 5,5 cm Výška žlabu od 5,5 cm do 15 cm MONTÁŽ PODLE SMĚRNICE O PLOCHÝCH STŘECHÁCH A DIN V kombinaci s dodatečnými opatřeními jako: / Šířka žlabů mm / Přístřešky / Hluboké výklenky / Dveře odolné proti dešťovým srážkám s vícenásobnými těsněními / Lišty odvracející povětrnostní vlivy atd. Jsou možná bezbariérová napojení podle DIN 18040, část 1 a 2 MEATEC / 9

10 BEZBARIÉROVÁ MONTÁŽ MONTÁŽ BEZ BARIÉR Pomocí odvodňovacího systému MEATEC je možné bezbariérová stavba a trvalá ochrana před škodami způsobenými vlhkostí na fasádách budov. / Systém MEATEC chrání před vnikající vlhkostí v citlivých oblastech dveří a fasád podle Směrnice o plochých střechách DIN a DIN 18040, část 1 a 2. / Stejnoúrovňové přechody z obytných oblastí na střešní terasy, na balkón nebo lodžii, a rovněž bezstupňové vstupní oblasti do domu, také u veřejných budov, jsou jasným zadáním pro plánování budov dneška. / U nových a renovovaných staveb jsou vyžadovány bezbariérové způsoby stavby vhodné pro seniory i handicapované. / Podstatným každodenním ulehčením jsou bezbariérové přechody, také pro kočárky, malé děti a přepravu nákupů, atd. 10 / MEATEC

11 ZVÝŠENÉ ZADNÍ ODVĚTRÁVÁNÍ FASÁDY OPTIMÁLNĚ ODVĚTRÁVANÉ FASÁDY Pomocí odvodňovacího systému MEATEC je možné bezbariérová stavba a trvalá ochrana před škodami způsobenými vlhkostí na fasádách budov. / Nový designový systém MEATEC umožňuje zlepšené zadní odvětrání fasády a chrání tím před škodami způsobenými vlhkostí. / Nával vody na fasádě se může bez problémů vypařit. MEATEC chrání trvale stavební materiály a brání nákladným poškozením stavby MEATEC / 11

12 RYCHLÝ A BEZPEČNÝ ODVOD VODY S MEATEC RYCHLEJI K OPĚTOVNÉMU VYSUŠENÍ Pomocí odvodňovacího systému MEATEC je možné bezbariérová stavba a trvalá ochrana před škodami způsobenými vlhkostí na fasádách budov. / Díky vysokému počtu bočních štěrbin a inteligentní geometrii štěrbin lze dosáhnout každého, podle DIN EN a DIN propočteného a vyžadovaného výkonu odvádění. / Hydraulické propočty vám můžeme zhotovit bezplatně pomocí naší aplikační techniky. Vysoký počet oboustranných bočních štěrbin garantuje rychlý odtok vody 12 / MEATEC

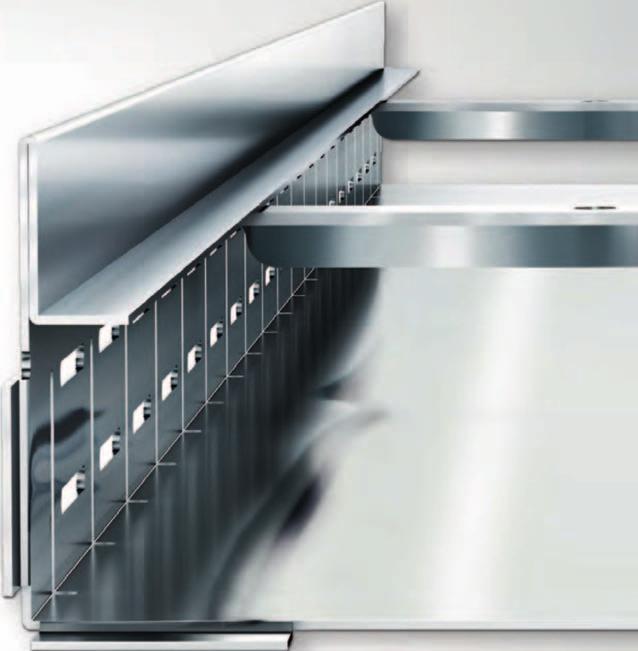

13 OCHRANA JIŽ INTEGROVÁNA OCHRANA PŘED VNIKAJÍCÍM ŠTĚRKEM Integrovaná štěrková lišta umožňuje jednoduchou a nekomplikovanou montáž, protože tak odpadají volné díly / Boční štěrbiny široké 3 mm zaručují trvalou funkci odvodňování. / Žádný štěrk se nemůže dostat do prostoru pro odvádění vody. MEATEC / 13

14 ELEGANTNÍ A MNOHOSTRANNÝ Designový rošt pro jmenovitou šířku 130 z pozinkované oceli nebo nerezové oceli RALLYE Standardní rošt: Děrovaný rošt z pozinkované nebo nerezové oceli Designový rošt pro jmenovitou šířku 130 z pozinkované oceli nebo nerezové oceli STRAHLEN Standardní rošt: Mřížový rošt z pozinkované nebo nerezové oceli Standardní rošt: Můstkový rošt z pozinkované nebo nerezové oceli DESIGN DOPLŇUJE FUNKCI Pokud jde o design, zásadní je pravidlo Form Follows Funktion. Systém MEATEC zde není žádnou výjimkou. Všechny komponenty byly koncipovány pro optimální odvodnění u paty fasád teras, střešních zahrad, balkónů a ostatních ploch. Tato myšlenka prolíná celým sortimentem MEATEC: / Velký výběr roštů a designových roštů (ve jmenovité šířce 130) nabízí široké spektrum variant, aby se opticky mohly perfektně přizpůsobit okolí. / Všechny kryty žlabů lze obdržet v pozinkované a nerezové oceli. MEATEC nabízí optimální výkon vtoku a ochranu fasády před postřikovou vodou 14 / MEATEC

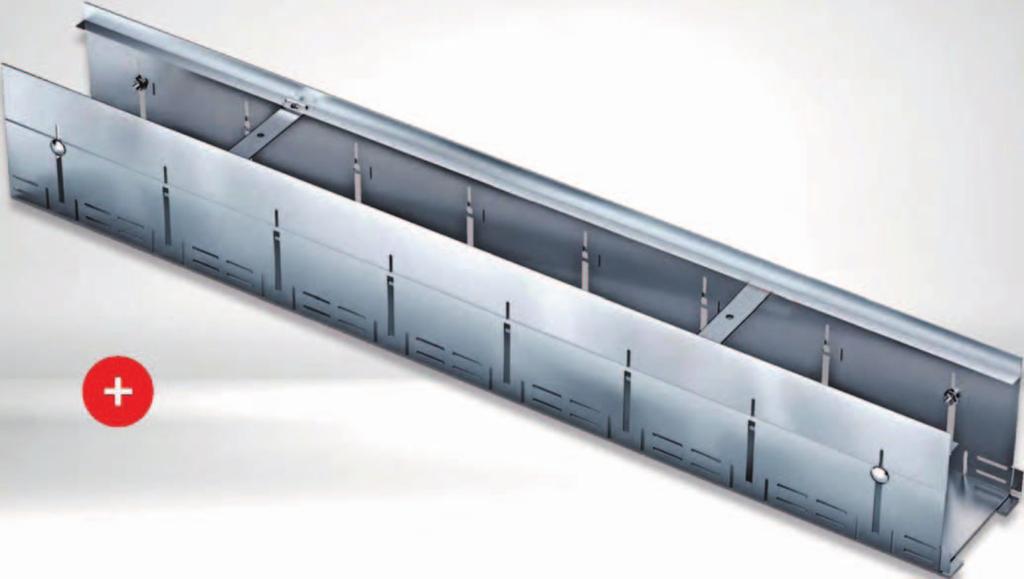

15 MALÁ HMOTNOST, ALE VELKÁ STABILITA STABILNÍ PROVEDENÍ DÍKY STANDARDNÍMU VYZTUŽENÍ PRŮŘEZU ŽLABŮ Protože jsou odvodňovací systémy vystaveny vysokým zatížením, musí být koncipovány tak, aby bezproblémově a bezúdržbově fungovaly celá léta. / Pevně instalované příčné výztužné můstky garantují i po odebrání krytů roštů za účelem čištění to, že neztratí stabilitu. / Přes vysoký boční tlak v důsledku štěrku a deskového obložení zůstávají žlaby stabilní ve své původní jmenovité šířce. Příčná výztuha žlabů Příčná výztuha žlabů: u metrové délky žlabů jsou standardem 2 příčné vzpěry žlabů MEATEC / 15

16 EKOLOGICKÉ S DLOUHOU ŽIVOTNOSTÍ EKOLOGICKÉ Kompletní systém je zhotoven z kvalitní pozinkované oceli nebo nerezové oceli / Celý systém je proto 100% recyklovatelný / Teplotně odolný a tím tvarové stálý / Odolný proti opotřebení, protože veškeré komponenty nepodléhají rzi MEATEC nabízí řešení odvodnění, které má dlouhou životnost a dlouhodobě si udržuje svou hodnotu 16 / MEATEC

17 / 17

18 MONTÁŽNÍ POKYNY MEATEC Příklad montáže pro bezbariérové stavby podle DIN část 1 a 2 a Směrnice o plochých střechách, odst. 4.4 (3) Zateplená střecha = max. 20 mm práh podle DIN Přístřešek 2. Hluboké výklenky 3. Dveře teras, utěsněné proti dešťovým srážkám, s lištou pro odvrácení povětrnostních vlivů, vícenásobná těsnění 4. Utěsnění proti průniku zadem zajištěno 5. 2% spád 6. Nástavec MEA pro odtoky ze střechy 7. Pochůzí obložení nebo drenážní podklad 8. Úrovně izolace (s přidanou ochrannou vrstvou podle Směrnice o plochých střechách) 9. Izolace (spádová) 10. Nouzové odvodnění podle normy 11. Železobetonový strop 12. MEATEC MEATEC Odvodnění, Š=200/250 mm podle hydraulického dokladu, (oboustranné štěrbiny proti vzduté vlhkosti) 18 / MEATEC

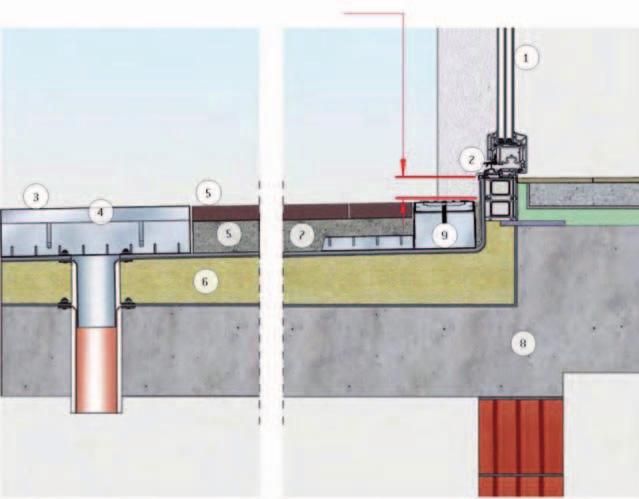

19 MONTÁŽNÍ POKYNY MEATEC Příklad montáže 5 cm výška napojení nad obkladem povrchu, podle Směrnice o plochých střechách, odst. 4.4 (2) Zateplená střecha = 5 cm 1- Dveře teras, utěsněné proti dešťovým srážkám, s lištou pro odvrácení povětrnostních vlivů, vícenásobná těsnění 2- Utěsnění proti průniku zadem zajištěno 3- Nouzové odvodnění podle normy 4- Nástavec MEA pro odtoky ze střechy 5-2% spád 6- Úrovně izolace (s přidanou ochrannou vrstvou podle Směrnice o plochých střechách) 7- pochůzí obložení, drenážní podklad nebo segmentový kanál 8- Železobetonový strop 9- MEATEC 130 MEATEC Odvodnění, Š=130 mm podle hydraulického dokladu, (oboustranné štěrbiny proti vzduté vlhkosti) MEATEC Příklad montáže - bez žlabu - 15 cm výška napojení nad obkladem povrchu, podle Směrnice o plochých střechách, odst. 4.4 (2) Zateplená střecha = 15 cm 1- Dveře teras, utěsněné proti dešťovým srážkám, s lištou pro odvrácení povětrnostních vlivů, vícenásobná těsnění 2- Utěsnění proti průniku zadem zajištěno 3- Nouzové odvodnění podle normy 4- Nástavec MEA pro odtoky ze střechy 5-2% spád 6- Úrovně izolace (s přidanou ochrannou vrstvou podle Směrnice o plochých střechách) 7- Izolace (spádová) 8- Železobetonový strop MEATEC / 19

20 MONTÁŽNÍ POKYNY Standardní i designové rošty Oboustranné štěrbinové hrany Fixní i variabilní konstrukční výšky Integrovaná štěrková lišta Vestavba pomocí zámkového spojení ý ý Přehled systémových variant: MEATEC / Fixní konstrukční výšky pro MEATEC jmenovité šířky 100 / 130 / 160 / 200 / 250 mm Výšky: 55 / 70 / 90 / 100 mm Délky: 2000 / 1000 / 500 mm / Variabilní konstrukční výšky pro MEATEC jmenovité šířky 100 / 130 / 160 / 200 / 250 mm Výšky: / mm Délky: 2000 / 1000 / 500 mm Přehled příslušenství a roštů pro MEATEC jmenovité šířky 100 / 130 / 160 / 200 / 250 mm / Čelní desky v pozinkované a nerezové oceli / Systémový kanál v pozinkované a nerezové oceli / Nasazovací prvek v pozinkované a nerezové oceli / Mřížový rošt 30/10 v pozinkované a nerezové oceli / Podlouhlý rošt v pozinkované a nerezové oceli Pouze pro systém MEATEC jmenovité šířky 130 mm / Můstkový rošt v pozinkované a nerezové oceli / Perforovaný rošt v pozinkované a nerezové oceli / Designové rošty v pozinkované a nerezové oceli Příslušenství Čelní deska MEATEC V / E 130 s fixní konstrukční výškou 55 mm 129,5 Čelní deska MEATEC V / E 130 s variabilní konstrukční výškou 55 až 90 mm 20 / MEATEC

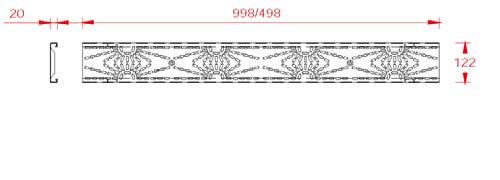

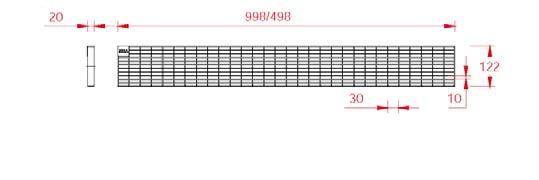

21 TECHNICKÉ DETAILY MEATEC V / E 130 s fixní konstrukční výškou MEATEC V / E 130 s variabilní konstrukční výškou Rošty pro MEATEC V / E 130 Můstkový rošt, třída zatížení A 15, v pozinkované nebo nerezové oceli Děrovaný rošt, třída zatížení A 15, v pozinkované nebo nerezové oceli Mřížkový rošt, třída zatížení A 15, v pozinkované nebo nerezové oceli Designový rošt STRAHLEN, třída zatížení A 15, v pozinkované nebo nerezové oceli Systémový kanál v pozinkované nebo nerezové oceli 90/24 Bodový prvek 400 x 400 v pozinkované nebo nerezové oceli Pro šířky žlabů 100, 160, 200, 250 naleznete technické informace v technické příručce nebo cenících. MEATEC / 21

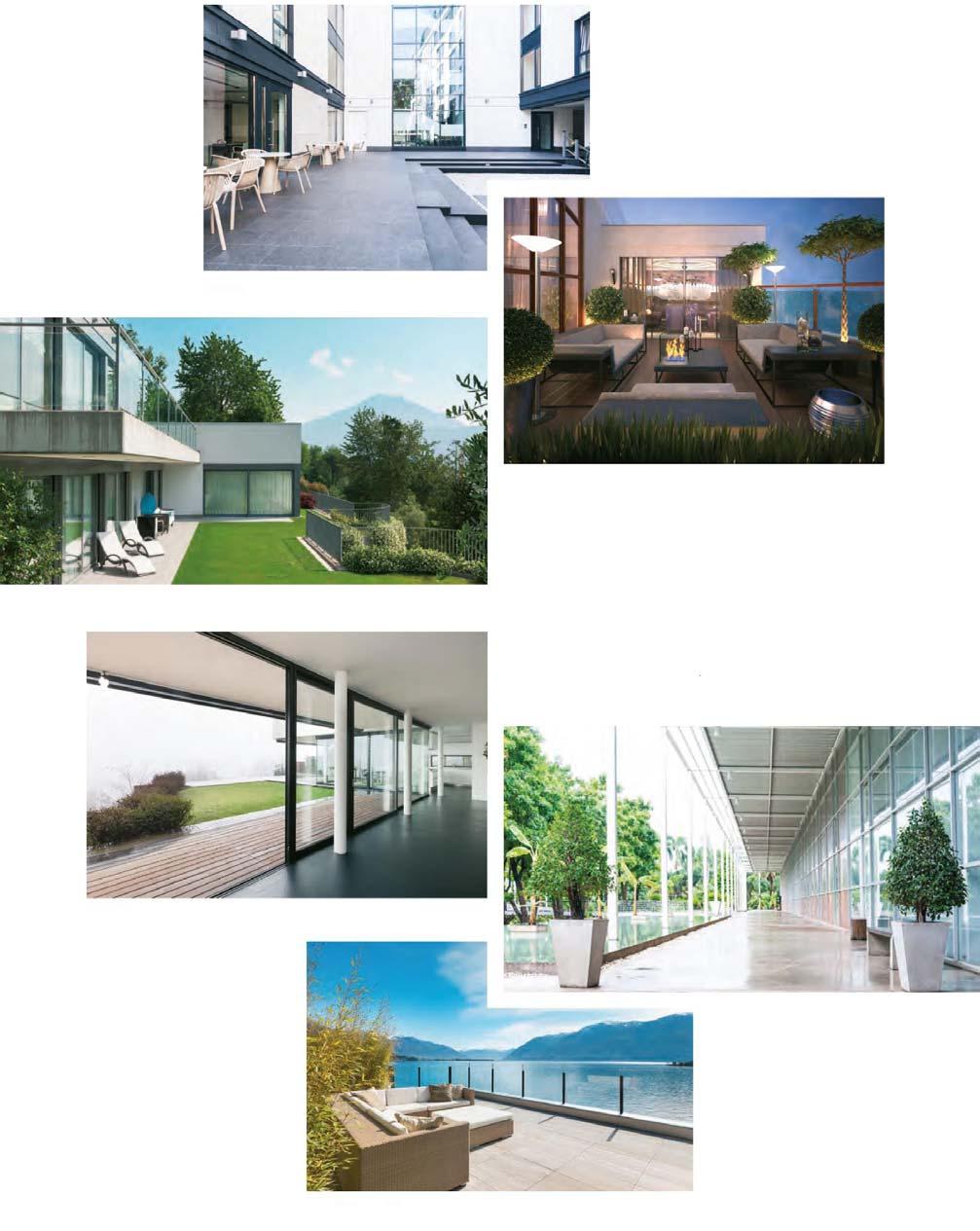

22 OBLASTI VYUŽITÍ VNITŘNÍ DVORY ZASTŘEŠENÉ ZAHRADY PENTHOUSE BALKÓNY A TERASY PŘECHODY S SHODNÝMI ÚROVNĚMI POŽADAVKY NA BEZBARIÉROVOU STAVBU ZASTŘEŠENÉ TERASY 22 / MEATEC

23 OBJEVTE DALŠÍ ODVODŇOVACÍ SYSTÉMY MEA WATER MANAGEMENT MEADRAIN PG Řešení odvodnění pro podzemní garáže a parkovací domy MEARIN Ultralehké a robustní profesionální odvodňovací žlaby z SMC (do E 600) MEADRAIN Profesionální odvodňovací systémy pro těžce zatěžované oblasti MEADRAIN TRAFFIC Profesionální odvodňovací systémy pro silnice a dálnice MEATEC / 23
