1 MEA WATER MANAGEMENT MEA DRAIN TRAFFIC v v PROFESIONALNI RESENI v ODVODNENI PRO SILNICE DALNICE ODVODŇOVACÍ SYSTÉM Z VYSOCE KVALITNÍHO POLYMERBETONU PROFESIONÁLNÍ ŘEŠENÍ ODVODNĚNÍ PRO SILNICE A DÁLNICE MEADRAIN OPA / DM / MEAKERB / RAIL

2 MEA DRAIN TRAFFIC Přehled systému MEADRAIN DM 1000 Světlá šířka: 100 mm Konstrukční šířka: 154 mm Konstrukční výška: 265 mm / Žlabová tělesa bez spádu / Monolitická konstrukce / Zátěžová třída A 15 až F 900 ve standardní variantě / Zátěžové třídy A 15 až D 400 při použití s drenážním asfaltem s otevřenými póry OPA 2000 Světlá šířka: 200 mm Konstrukční šířka: 300 mm Konstrukční výška: 420 mm / Speciální žlab s bočními vtokovými otvory pro 1 nebo 2vrstvý drenážní asfalt / Bez spádu / Monoliticky lepená inverzní konstrukce / Zátěžové třídy A 15 až D 400 MEAKERB Světlá šířka: 100 mm Konstrukční šířka: 154 mm Konstrukční výšky: od 195 až do 375 mm / Monolitický odvodňovací systém s obrubníkem, bez sklonu / Monolitická konstrukce / Zátěžové třídy A 15 až D / MEA RIN TRAFFIC

3 MEA DRAIN TRAFFIC Přehled systému MEADRAIN DM 1500 Světlá šířka: 150 mm Konstrukční šířka: 204 mm Konstrukční výšky: od 280 až do 480 mm / Žlabová tělesa bez spádu / Monolitická konstrukce / Zátěžová třída A 15 až F 900 ve standardní variantě / Zátěžové třídy A 15 až D 400 při použití s drenážním asfaltem s otevřenými póry (1 až 2vrstvý) MEA RAIL SOLUTION Světlá šířka: 200 mm Konstrukční šířka: 294 mm Konstrukční výška: 330 mm / Žlabová tělesa bez spádu / Také s integrovanou odtokovou přípojkou / Zátěžové třídy A 15 až D 400 MEADRAIN DM 2000 Světlá šířka: 200 mm Konstrukční šířka: 254 mm Konstrukční výšky: 320 / 420 / 520 / 570 mm / Žlabová tělesa bez spádu / Monolitická konstrukce / Zátěžová třída A 15 až F 900 ve standardní variantě / Zátěžové třídy A 15 až D 400 při použití s drenážním asfaltem s otevřenými póry MEA RIN TRAFFIC / 3

4 MEA DRAIN TRAFFIC Průkopnická řešení odvodnění pro stabvu silnic a dálnic MEADRAIN TRAFFIC Pro všechny silnice světa Vám MEA nabízí inovativní řešení spolehlivého a hospodárného odvodnění. Naše portfolio zahrnuje jasně koncipované a do budoucna směřující řešení z materiálu nazvaného polymerní beton. Je zcela jedno, který žlabový systém pro daný případ použijete, s pomocí MEADRAIN TRAFFIC si dopřejete řešení MEA Expertise dané desetiletími zkušeností v oboru profesionálního odvodňování povrchů. Plánujte flexibilně pomocí inovativního modulového systému, podporovaného naším kompetentním aplikačně technickým servisem a vynikajícími fyzikálními i chemickými vlastnostmi našich výrobků. Usnadňujeme Vám práci a děláme ji jednodušší, rychlejší, bezpečnější, ekonomičtější a spolehlivější. MEADRAIN DM / Odvodňovací systém pro silnice a dálnice MEADRAIN OPA / Odvodňovací systém pro drenážní asfalt s otevřenými póry MEAKERB / Žlab a obrubník kombinovaný do jednoho prvku - pro utváření městských ploch MEA RAIL SOLUTION / Pro komplexní a variabilní požadavky v oblasti pouličních drah 4 / MEA RIN TRAFFIC

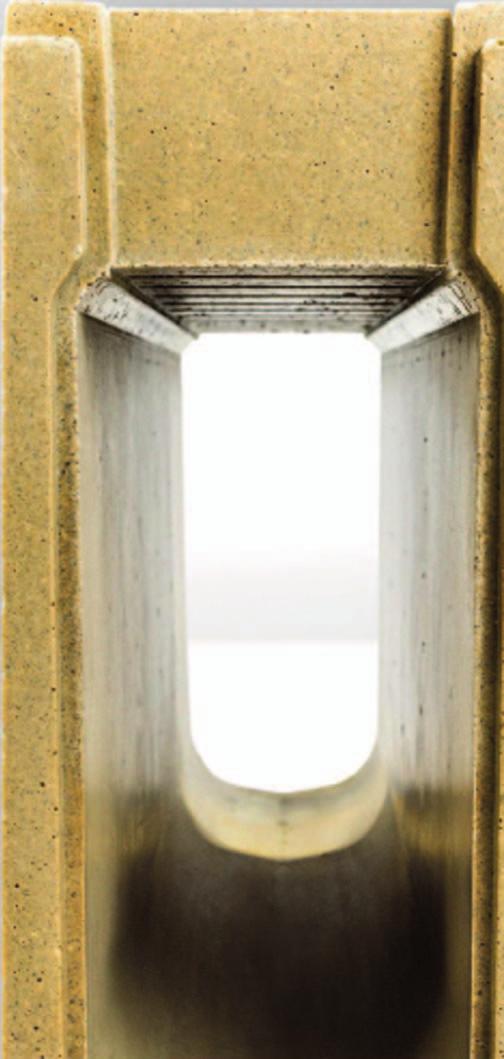

5 MEA DRAIN DM Monolitický high end odvodňovací systém pro silnice a dálnice Ideální pro odvodnění dálnic: velmi vysoká odolnost proti opotřebení a stárnutí, necitlivé vůči mrazu a posypové soli, vysoce zatížitelné 100% provozní bezpečnost, protože je bez pohyblivých dílů jako jsou šrouby nebo kovové prvky Ekologický materiál, který se z 90 % skládá z minerálních surovin Odvodňovací systém s maximální pevností v tlaku i ohybu MEADRAIN DM - MONOLITICKÝ ODVODŇOVACÍ ŽLAB Z POLYMERBETONU Monolitický vysoce výkonný žlab MEADRAIN DM byl speciálně vyvinut, aby bezpečně odolal intenzivnímu zatížení těžkým provozem i jiným maximálním zátěžím a aby dlouho vydržel. OBLASTI POUŽITÍ: / silnice / dálnice / letiště (startovací a přistávací dráhy) MONOLITICKÝ ZPŮSOB KONSTRUKCE MEADRAIN DM ZAJISTÍ: / maximální záchyt a odvod při vysokém dynamickém zatížení / plnění maximálního bezpečnostního standardu / atraktivní poměr ceny vůči výkonu SYSTÉMOVÉ VARIANTY / DM 1000 / DM 1500 / DM 2000 ZEJMÉNA VHODNÉ PRO ZÁTĚŽOVÉ TŘÍDY: / D 400 / E 600 / F 900 MEA RIN TRAFFIC / 5

6 MEA DRAIN TRAFFIC OPA Řešení odvodnění pro drenážní asfalt s otevřenými póry MEADRAIN TRAFFIC OPA PRO DRENÁŽNÍ ASFALT S OTEVŘENÝMI PÓRY Žlabový systém MEADRAIN OPA je inovativním řešením pro trvale bezpečné odvodňování silnic s asfaltem s otevřenými póry / Inverzní konstrukce se zesílenými vnějšími stěnami pro maximální stabilitu / Snížené boční vtokové otvory pro použití s 1 nebo 2vrstvým drenážním asfaltem / Z polymerbetonu pro maximální odolnost a dlouhou životnost SYSTÉM / OPA 2000 ZEJMÉNA VHODNÉ PRO ZÁTĚŽOVOU TŘÍDU / D 400 Maximální provozní bezpečnost: Monoliticky lepená konstrukce, inverzní konstrukce, ze strany silnice masivně zesílená, jednodílný systém bez pohyblivých dílů Snížené boční vtokové otvory pro použití s 1 nebo 2vrstvým drenážním asfaltem garantují maximální odtokový výkon Těsnicí drážka venku k jednoduchému stavebnímu utěsnění žlabu proti unikající vodě Světlá šířka: 200 mm 6 / MEA RIN TRAFFIC

7 MEAKERB Obrubníkový žlab s integrovaným řešením odvodnění Zátěžová třída až do D 400 Boční vtokové otvory Světlá šířka: 100 mm MEAKERB Nová generace MEAKERB čerpá výhody z dlouholetých zkušeností v oboru odvodnění a znalostí našich inženýrů v materiálové oblasti. Monolitické žlabové těleso je nyní ještě stabilnější a hospodárnější. Oblasti použití / Hlavní silnice / Ulice v městech, příjezdy / Kruhové objezdy / Podjezdy / Parkoviště / Odpočívadla / Autobusové zastávky PRVKY Konstrukční výška Délka Autobusová platforma 375 mm 500 mm Vysoká platforma 320 mm 500 mm Nízká platforma 235 mm 500 mm Vyrovnání úrovně vozovky 195 mm 500 mm Modulová konstrukce, bohaté příslušenství a podpora našich techniků utváří servis v duchu vše v jednom pro profesionální vestavné a odvodňovací řešení, zejména při různých výškových nárocích. A je-li obrubník poškozen, je možné jednotlivý prvek bez problémů vyměnit. SYSTÉM / OBRUBNÍKOVÝ ŽLAB MEAKERB ZEJMÉNA VHODNÉ PRO ZÁTĚŽOVOU TŘÍDU / D 400 MEA RIN TRAFFIC / 7

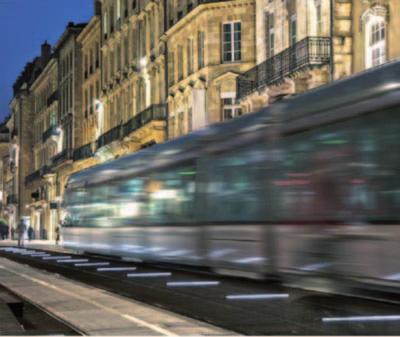

8 MEA RAIL SOLUTION Individuální řešení pro projekty tramvajové dráhy MEA RAIL SOLUTION Ekonomické, inteligentní a flexibilní řešení pro projekty tramvajové dráhy / Řešení na míru pro Vás projekt / Odvodňovací systémy MEADRAIN EN 2010 a MEARIN EXPERT 200 s rošty a speciálními délkami / Kompletní projektová péče poskytovaná zkušeným týmem MEA / MEA je specialistou na odvodnění u projektů tramvajové dráhy, a je jedno, jaký systém přívodu proudu je používán (terénem - APS, nebo klasicky trolejovým vedením) 8 / MEA RIN TRAFFIC

9 POLYMERBETON JAKOSTNÍ MATERIÁL Přehled materiálu / Extrémně bezpórovitý a neprostupný / Vysoká rezistence vůči chemikáliím a olejům, a také agresivním látkám / Převážně z přírodních, minerálních surovin jako jsou křemen, bazalt a granit / Podstatně nižší hmotnost než srovnatelné betonové žlaby MEA POLYMERBETON Speciální polymerní beton společnosti MEA se vyznačuje vynikajícími fyzikálními a chemickými vlastnostmi. Toto z něj činí extrémně spolehlivý a mnohostranný materiál také za nejtvrdších podmínek. Žlaby MEA z polymerního betonu jsou obzvláště šetrné k životnímu prostředí, protože materiál se z velké části skládá z minerálních surovin a lze jej tedy lehce recyklovat. Kromě toho jsou naše žlaby extrémně odolné a mají dlouhou životnost, tímto nabízejí také dlouhodobé řešení odvodnění. Žlaby z polymerbetonu jsou navíc extrémně rezistentní vůči chemikáliím a kyselinám a jsou tedy první volbou v případě odvodnění šetrného k životnímu prostředí a v případě nutnosti ochrany životního prostředí a podzemních vod. Žlaby z polymerbetonu se navíc vyznačují: Jsou podstatně lehčí než srovnatelné betonové žlaby a tím výhodnější pro dodávku i montáž. VLASTNOSTI MATERIÁLU Pevnost v tlaku > 90 N/mm2 Pevnost v ohybu > 22 N/mm2 Nasakování vody méně než 0,05 % Modul elasticity kn/mm2 Hustota 2,1-2,3 kg/dm2 Hloubka průniku vody 0 mm2 Struktura materiálu Hmotnost tělesa žlabu Zpracování Bez kapilár - optimální pro rychlý odtok vody a částic nečistot Podstatně lehčí než srovnatelné betonové žlaby Bez problému pomocí rozbrušovacího kotouče, vrtáku do kamene nebo majzlíku Šetrné k životnímu prostředí Odolnost proti stárnutí Ekologický konstrukční materiál s minerálními přídavnými látkami Absolutně odolné proti mrazu, bez opotřebení a bezúdržbové MEA RIN TRAFFIC / 9

10 MEA DRAIN TRAFFIC Oblastipoužití SILNICE A DÁLNICE AUTOBUSOVÉ ZASTÁVKY A SILNIČNÍ KŘIŽOVATKY DÁLNICE TESTOVACÍ OKRUHY A DRÁHY PRO FORMULI 1 POULIČNÍ DRÁHY LETIŠTĚ 10 / MEA RIN TRAFFIC

11 SEZNAMTE SE S DALŠÍM PRODUKTOVÝM PORTFOLIEM MEADRAIN PG Řešení odvodnění pro podzemní garáže a parkovací domy MEATEC Profesionální odvodňovací systém pro fasády a terasy MEARIN Ultralehké a robustní profesionální odvodňovací žlaby z GFK (do E 600) MEADRAIN Profesionální odvodňovací systémy pro těžce zatěžované oblasti MEA RIN TRAFFIC / 11
