4 14301_RPO500_pila_rucni _CZ-SK :06 Stránka 4 CZ RUČNÍ PILKA OCASKA RPO 550 Bezpečnostní pokyny Děkujeme Vám, že jste si zakoupili elektrické nářadí ETA. Nářadí je určeno pouze pro domácí použití. VAROVÁNÍ! Přečtěte si všechny pokyny. Nedodržení níže uvedených pokynů může mít za následek úraz elektrickým proudem, vznik požáru nebo vážné poranění. Pojem "elektrické nářadí" použitý v níže uvedených pokynech označuje Vaše elektrické nářadí, napájené z el. sítě, síťovým přívodem. TENTO NÁVOD PEČLIVĚ PŘEČTĚTE, PROHLÉDNĚTE VYOBRAZENÍ A NÁVOD USCHOVEJTE. Bezpečnostní pokyny 1) Pracovní prostor a) Pracovní prostor udržujte čistý a dobře osvětlený. Znečištěný a neosvětlený pracovní prostor může být příčinou úrazu. b) S elektrickým nářadím nepracujte ve výbušném prostředí, jako jsou například prostory s přítomností hořlavých kapalin, plynů nebo nadměrného množství prachu. Nářadí je zdrojem jiskření, které může zapálit prach nebo výpary. c) Při práci s elektrickým nářadím dbejte na to, aby se do jeho blízkosti nedostaly děti, nesvépravné osoby a okolo stojící osoby. Rozptylování může způsobit ztrátu kontroly nad nářadím. 2) Elektrická bezpečnost a) Vidlice síťového přívodu nářadí, musí odpovídat el. zásuvce. Nikdy jakýmkoliv způsobem vidlici neupravujte. U nářadí chráněného zemněním nepoužívejte jakékoliv redukce vidlic. Neupravované vidlice a odpovídající el. zásuvky snižují riziko úrazu elektrickým proudem. b) Vyvarujte se dotyku s uzemněnými povrchy, jako jsou potrubí, radiátory, sporáky a ledničky. Dojde-li k uzemnění Vašeho těla, vzrůstá riziko úrazu elektrickým proudem. c) Nářadí nevystavujte dešti ani vlhkému prostředí. Pokud do nářadí vnikne voda, zvýší se riziko úrazu elektrickým proudem. d) Se síťovým přívodem zacházejte opatrně. Nikdy nepoužívejte síťový přívod k přenášení nářadí, k jeho posouvání a při odpojování nářadí od elektrické sítě za něj netahejte. Dbejte na to, aby se síťový přívod nedostal do kontaktu s horkými povrchy, olejem, ostrými hranami a pohyblivými částmi. Poškozené nebo spletené kabely zvyšují riziko úrazu elektrickým proudem. e) Pracujete-li s elektrickým nářadím venku, používejte prodlužovací kabel určený pro venkovní použití. Práce s prodlužovacím kabelem pro venkovní použití snižuje riziko vzniku úrazu elektrickým proudem. 4

5 14301_RPO500_pila_rucni _CZ-SK :06 Stránka 5 3) Osobní bezpečnost a) Buďte stále pozorní. Sledujte co provádíte a při práci s nářadím přemýšlejte. S nářadím nepracujte, pokud jste unavení nebo pokud jste pod vlivem omamných látek, alkoholu nebo léků. Chvilková nepozornost při práci s elektrickým nářadím může přivodit vážné zranění. b) Používejte bezpečnostní výbavu. Vždy používejte prostředky k ochraně zraku. Bezpečnostní vybavení odpovídající pracovním podmínkách, jako je respirátor, neklouzavá bezpečnostní obuv, pevná přilba nebo ochrana sluchu, snižují riziko vzniku úrazu. c) Zabraňte náhodnému spuštění. Před připojením nářadí k el. síti zkontrolujte, zda je hlavní vypínač v poloze vypnuto. Přenášení nářadí s prstem na hlavním vypínači nebo připojení síťového přívodu k elektrickému rozvodu, pokud je hlavní vypínač nářadí v poloze zapnuto, může vést k úrazu. d) Před spuštěním z nářadí vždy vyjměte klíče a seřizovací přípravky. Klíče nebo seřizovací přípravky zapomenuté na pohyblivých částech nářadí mohou způsobit úraz. e) Nechoďte s nářadím příliš daleko. Při práci vždy udržujte vhodný a pevný postoj. Správný postoj umožňuje lepší ovladatelnost nářadí v neočekávaných situacích. f) Používejte vhodný oděv. Nenoste volný oděv nebo šperky. Dbejte na to, aby se Vaše vlasy, oděv nebo rukavice nedostaly do nebezpečné blízkosti pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohyblivými částmi nástroje. CZ 4) Použití elektrického nářadí a jeho údržba a) Nářadí nepřetěžujte. Používejte správný typ nářadí pro Vaši práci. Správný typ nářadí bude pracovat lépe a bezpečněji, jestliže bude používáno ve výkonnostním rozsahu, pro který bylo určeno. b) Pokud nelze hlavní vypínač nářadí zapnout a vypnout, s nářadím nepracujte. Každé nářadí s nefunkčním hlavním spínačem je nebezpečné a musí být opraveno. Před výměnou jakýchkoliv částí, příslušenství či jiných připojených součástí, před prováděním servisu nebo pokud nářadí nepoužíváte, odpojte je od elektrické sítě. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění nářadí. c) Před seřizováním, výměnou příslušenství a před uložením odpojte nářadí od elektrické sítě. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění nářadí. d) Pokud nářadí nepoužíváte, uložte je mimo dosah dětí a nesvéprávných osob. Zabraňte osobám neobeznámených s obsluhou nářadí, aby s nářadím pracovali. Elektrické nářadí je v rukou nekvalifikované obsluhy nebezpečné. e) Údržba nářadí. Zkontrolujte, zda nářadí nemá vychýlené nebo rozpojené pohyblivé části, poškozené součásti nebo jakoukoli jinou závadu, která může mít vliv na jeho správný chod. Pokud je nářadí poškozeno, nechejte jej opravit. Mnoho nehod je způsobeno nedostatečnou údržbou nářadí. f) Řezné nástroje udržujte ostré a čisté. Řádně udržované řezné nástroje s ostrými řeznými břity jsou méně náchylné k zanášení nečistotami a lépe se s nimi manipuluje. g) Nářadí, příslušenství a násady používejte podle těchto pokynů a způsobem určeným pro daný typ nářadí. Berte v úvahu provozní podmínky a práci, kterou je nutno vykonat. Použití nářadí k jiným účelům, než k jakým je určeno, může být nebezpečné. 5) Servis a) Servis Vašeho nářadí svěřte pouze osobě s příslušnou kvalifikací, která bude používat výhradně originální náhradní díly. Tak zajistíte bezpečnou funkci nářadí. 5

6 14301_RPO500_pila_rucni _CZ-SK :06 Stránka 6 CZ Další bezpečnostní pokyny pro používání přímočaré pily 1. Pravidelně kontrolujte dva šrouby upínače listu. 2. Po dlouhém provozu mohou být vnější kovové části a příslušenství horké. 3. Při práci s tímto nářadím vždy používejte prostředky k ochraně zraku. 4. Při práci držte pilu pěvně oběma rukama. Pilový list vyjímejte z řezu až se zastaví. 5. Před řezáním se ujistěte, že v dráze řezu nejsou hřebíky, šrouby, apod. 6. Kryt listu musíte držet pevně proti řezanému materiálu, aby se zmenšily vibrace pily a odskok listu a list se nezlomil. 7. S pilou nepracujte bez chybějící nebo poškozené části obalu. Ochrana dvojitou izolací Nářadí je opatřeno dvojitou izolací. To znamená, že veškeré vnější kovové části jsou elektricky izolovány od síťového přívodu. To je zajištěno odizolováním elektrické a mechanické části. Nářadí proto nemusí být uzemněno. Důležité upozornění Zkontrolujte, zda parametry elektrické sítě použité pro napájení odpovídají údajům na štítku nářadí. Nářadí je vybaveno dvoužilovým síťovým přívodem s vidlicí. Před prováděním údržby, opravou nebo seřizováním vytáhněte vidlici síťového přívodu ze zásuvky. Při práci vždy používejte prostředky k ochraně zraku. Při práci vždy používejte prostředky k ochraně sluchu. Při práci vždy používejte masku proti prachu. 6

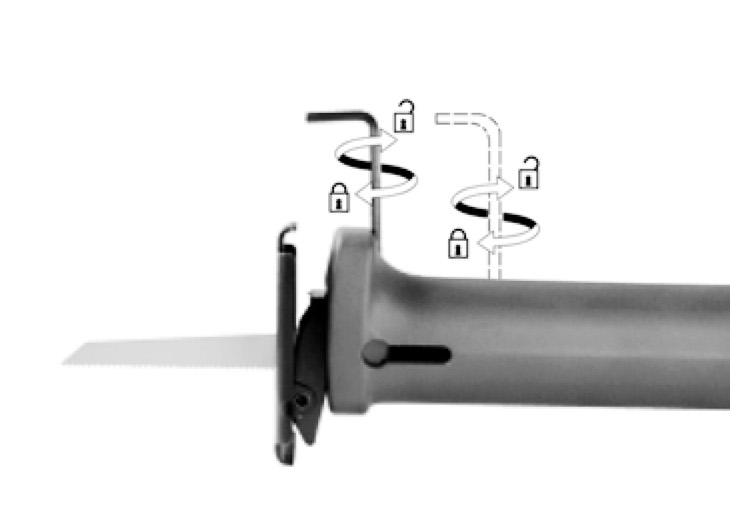

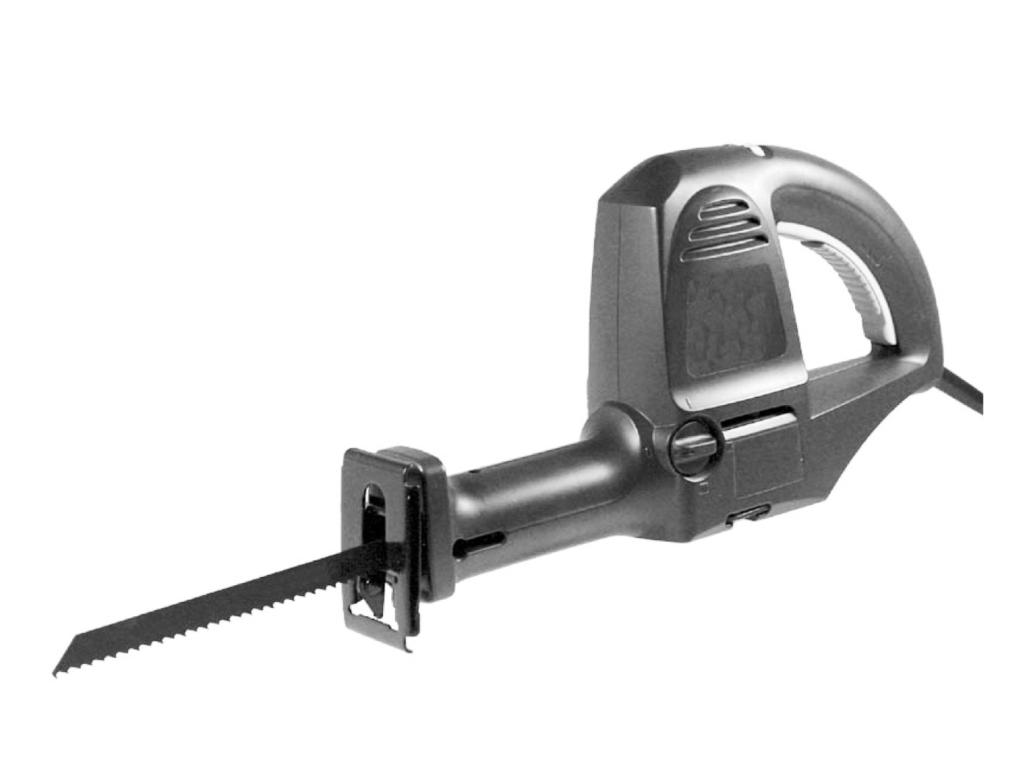

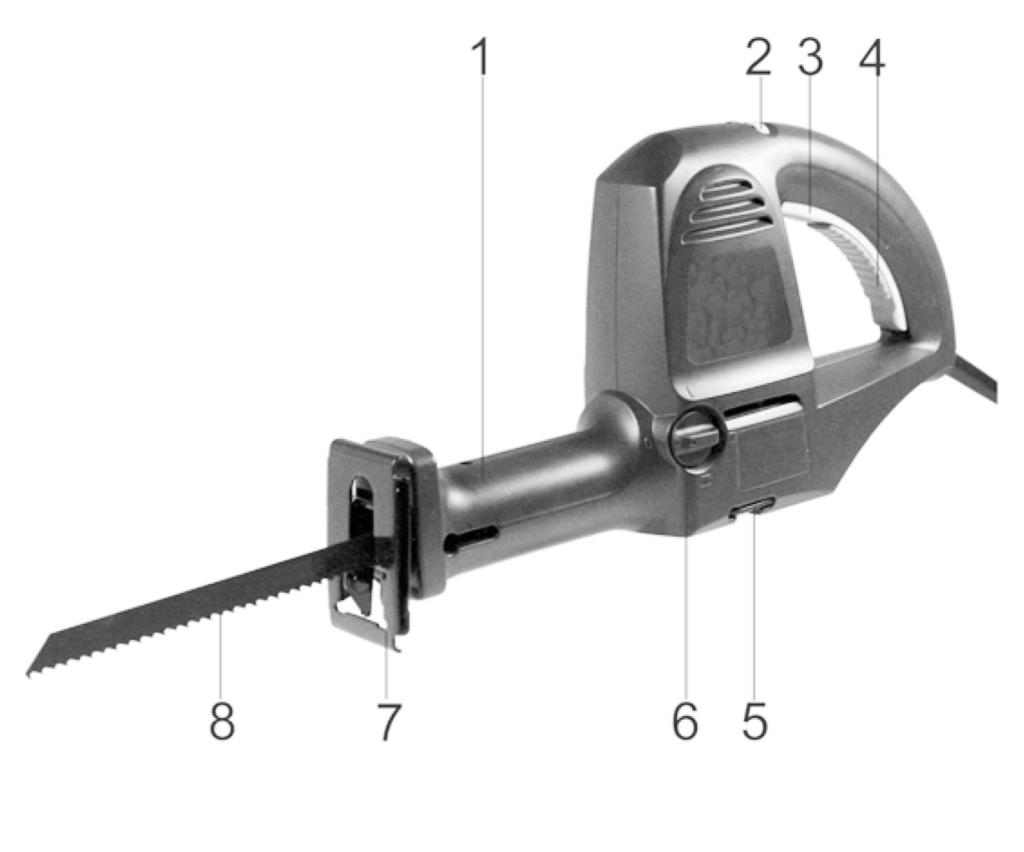

7 14301_RPO500_pila_rucni _CZ-SK :06 Stránka 7 Popis, technické údaje a příslušenství Popis součástí (obr. č. 1) 1. Přední rukojeť Příslušenství: 1. Imbusový klíč 1 ks 2. Regulace rychlosti 2. Pilový list na ocel 1 ks 3. Pilový list na dřevo 1 ks 3. Spínač 4. Pilový list na hliník 1 ks 4. Pojistné tlačítko 5. Imbusový klíč Technické údaje Napětí 230 V ~ 50 Hz 6. Přepínač kyvadlového zdvihu Příkon 550 W 7. Otočná základní deska Otáčky naprázdno ot/min 8. Pilový list Akustický tlak 97,2 db (A) Akustický výkon 103,7 db (A) Hladina vibrací 5,51 m/s 2 Délka zdvihu 26 mm Max. řezný výkon 150 mm (dřevo) 15 mm (hliník) 6 mm (ocel) Ochrana dvojitou izolací Hmotnost 3,20 kg CZ Z hlediska elektromagnetické kompatibility výrobek odpovídá NV č. 18/2003 Sb. v platném znění (Směrnici Rady 89/336/EEC včetně dodatků) a z hlediska elektrické bezpečnosti odpovídá NV č. 17/2003 Sb. v platném znění (Směrnici Rady 73/23/EEC včetně dodatků). Dále odpovídá NV č. 24/2003 Sb. v platném znění (Směrnici 98/37/EEC včetně dodatků), kterými se stanoví technické požadavky na strojní zařízení. Na výrobek bylo vydáno ES prohlášení o shodě podle zákona č. 22/1997 Sb. v platném znění. Nepodstatné odchylky od standardního provedení, které nemají vliv na funkci výrobku, si výrobce vyhrazuje. Pokyny pro práci s pilou Varování: Před prvním použitím pily si pečlivě pročtěte tento návod k obsluze. Zapínání a vypínání (obr. 2) Spínač (3) je spřažený s pojistným tlačítkem (4), aby nedocházelo k náhodnému zapnutím pily. Nejprve stiskněte pojistné tlačítko a potom hlavní spínač. Pilu vypnete uvolněním spínače. Regulace rychlosti (obr. 3 a 4) Otáčením kolečkem zvyšujete nebo snižujete rychlost (obr. 3) podle druhu řezaného materiálu a jeho síly a podle použitého pilového listu (rychlost lze nastavit i během chodu naprázdno). Obecný návod pro volbu rychlosti najdete na obr. 4. Vyhněte se delší práci při velmi nízké rychlosti, protože se motor Vaší pily může poškodit. Pokud se Vaše pila příliš zahřeje, nastavte otáčky na maximum a nechejte motor běžet 2-3 minuty naprázdno, dokud motor nevychladne. Otočnou základní desku musíte držet pevně proti řezanému materiálu, aby se zmenšily vibrace pily a odskok listu, a aby se list se nezlomil. a Zvýšení b Snížení 7

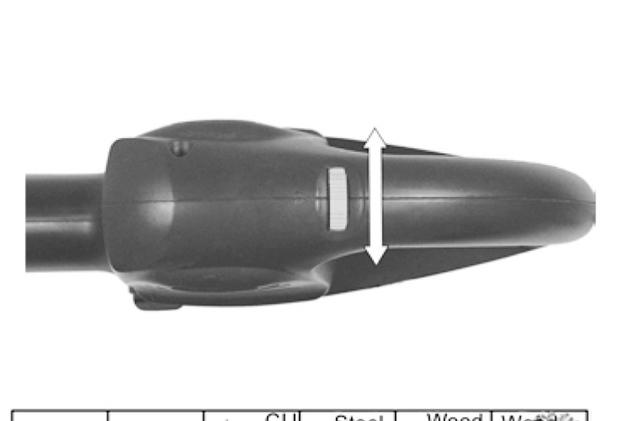

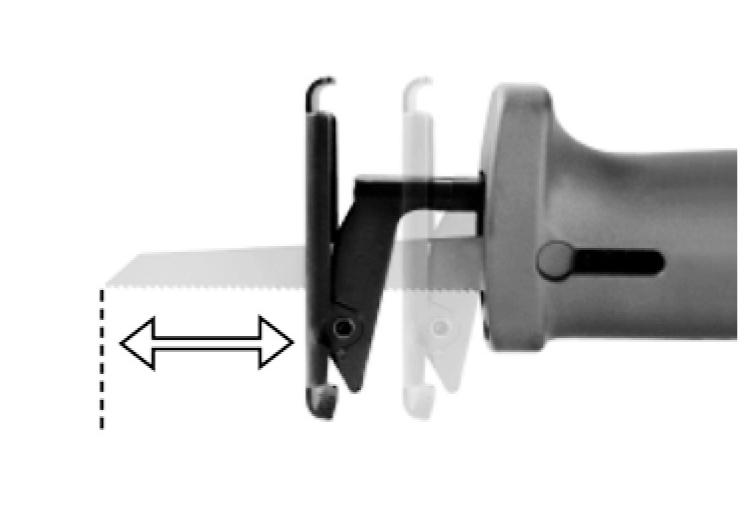

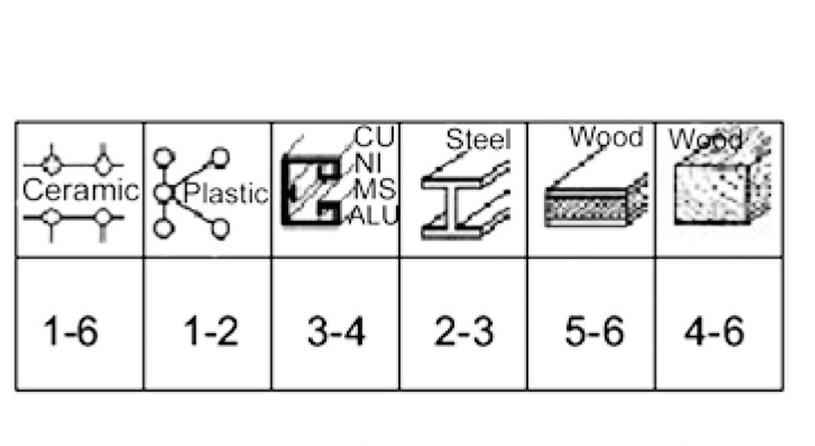

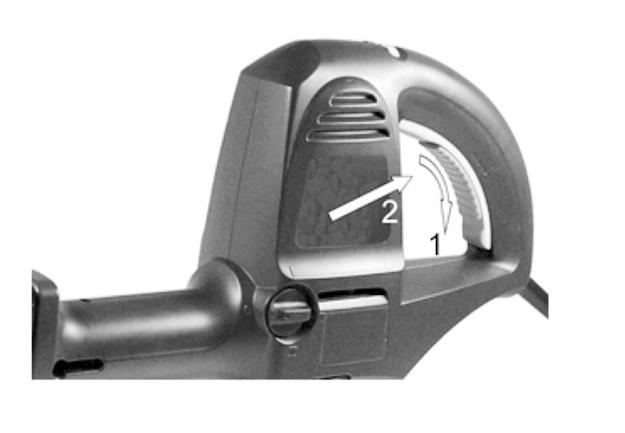

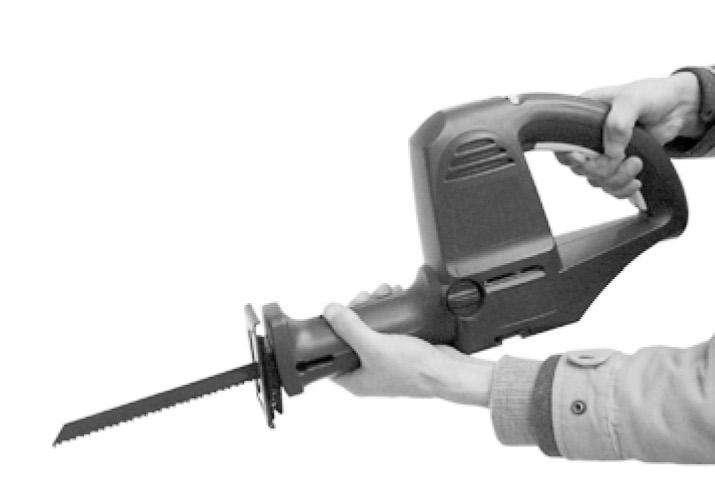

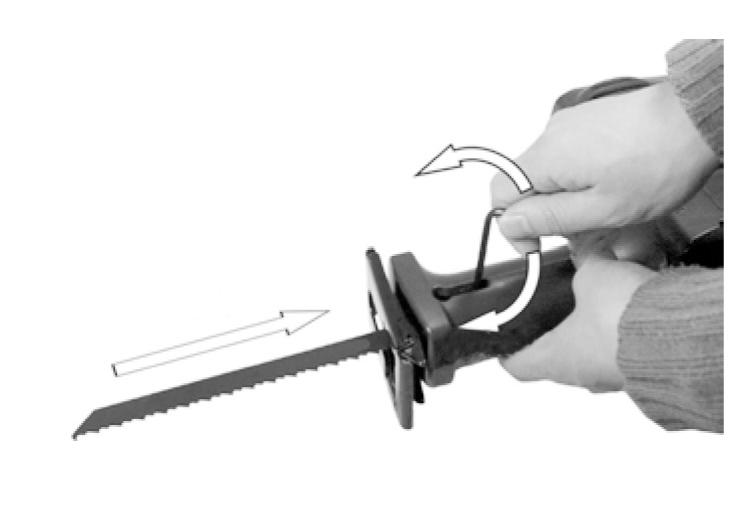

8 14301_RPO500_pila_rucni _CZ-SK :06 Stránka 8 CZ Keramický Plasty MĚĎ Ocel Dřevo Dřevo materiál NIKL MĚKKÁ OCEL HLINÍK Přepínač kyvadlového zdvihu (obr. 5) Funkce kyvadlového zdvihu mění úhel řezání za účelem zvýšení účinnosti. Nastavení lze provést i během chodu naprázdno. Odkazujeme na tabulku v obr. 4., kde najedete více informací. Při řezání s kyvadlovým zdvihem netlačte příliš na list. Nastavení kyvadlového zdvihu: 0 Tenký materiál, jemný řez, stažené křivky 1 Tvrdý materiál (např. ocel a dřevotříska) 2 Silný materiál (např. dřevo, plasty) 3 Rychlý řez (např. měkké dřevo) řezání ve směru vláken dřeva. Rukojeti (obr. 6) Při práci držte pilu pěvně oběma rukama. Zasunutí listu (obr. 7) Dodaným imbusovým klíčem uvolněte šroub upínače listu. List zasuňte do otvoru v základní desce a do upínače listu tak, aby se otvor ve stopce listu zachytil za výstupek uvnitř upínače. List držte a imbusovým klíčem utáhněte šroub. a Povolit b Zasunout c Utáhnout Nastavení otočné základní desky (obr. 8a, 8b) Jestliže chcete snížit řezný výkon, nastavte základní desku následujícím způsobem. Imbusovým klíčem uvolněte dva šrouby nahoře na předním krytu pily (obr. 8a). Posuňte základní desku do potřebné vzdálenosti od konce listu (obr. 8b) (tato vzdálenost se rovná novému řeznému výkonu). Pevně utáhněte oba šrouby. Základní deska je zajištěna, ale bude se otáčet i nadále, protože musí sledovat povrch řezaného materiálu. Poznámka: Základní desku musíte držet pevně proti řezanému materiálu, aby se zmenšily vibrace pily a odskok listu, a list se nezlomil. Řezání dřeva (obr. 9) Řezaný materiál náležitě upevněte proti samovolnému pohybu. Pro snazší ovládání použijte na začátku řezání nízkou rychlost, kterou potom zvyšujte až na správnou hodnotu. Řezání kovu (obr. 10) Řezaný materiál náležitě upevněte proti samovolnému pohybu. Řezný výkon se bude měnit v závislosti na typu pilového listu a druhu řezaného kovového materiálu. Na kovové materiály použijte list s jemnějšími zuby a na nekovové materiály list s většími zuby. Při řezání tenkých plechů je vždy upněte na obou stranách, aby se snížily vibrace a materiál se netrhal. Řezání otvorů, drážek (jen v měkkých materiálech) (obr. 11 a 12) Použijte nízkou rychlost na začátku řezu, aby se list nezlomil. Postupně rychlost zvyšujte na správnou hodnotu. Základní desku přitlačujte pevně k povrchu materiálu a začněte pomalu otáčet pilou. List se zařízne do materiálu. List musí projít celým materiálem, než budete pokračovat v řezání otvoru. 8

9 14301_RPO500_pila_rucni _CZ-SK :06 Stránka 9 Údržba a řešení problémů Užitečné rady pro práci s pilou 1. Aby pila při řezání plechu neposkakovala dolů a nahoru, podložte plech dřevem. Při řezání kovu naneste chladicí olej v ose řezání. 2. Rychlost přizpůsobte řezanému materiálu. Doporučujeme Vám, abyste vždy nejprve provedli zkušební řez. 3. Při použití pily položte základní desku na materiál a stiskněte spínač. Přitlačujte pilu k materiálu a veďte ji v ose řezu. 4. Při řezání netlačte příliš pilu do řezu, abyste docílili většího výkonu. Na pilový list tlačte jen lehce. 5. Při řezání podél vyznačené čáry použijte jako vodítko značku na krytu. 6. Pro přesné řezání připevněte k materiálu dřevěnou lať jako pomůcku. CZ Údržba Varování: Před prováděním údržby odpojte pilu od el. sítě. 1. Větrací otvory udržujte čisté a průchodné. Pokud máte k dispozici stlačený vzduch, vyčistěte otvory a odstraňte prach uvnitř stlačeným vzduchem. Při čistění stlačeným vzduchem si chraňte zrak ochrannými brýlemi. 2. Vnější povrchu krytu pily udržujte v čistotě a bez mastnoty. Neumývejte a nečistěte vodou, agresivními čisticími prostředky nebo brusnou pastou. K čištění používejte pouze mýdlový roztok a vlhký hadřík. Nedopusťte, aby se voda nebo vlhkost dostala dovnitř pily. Nikdy pilu ani její části, neponořujte do vody nebo jiné tekutiny. 3. Vaše přímočará pila nevyžaduje další mazání. Nářadí neobsahuje žádné součásti opravitelné uživatelem. 4. Pilu skladujte na suchém místě. 5. Jiskření viditelné ventilačními otvory je normální jev a není známkou poškození nářadí. 6. Pokud dojde k poškození síťového přívodu, musí být nahrazen speciálním přívodem nebo kompletem, kterým disponuje výrobce nebo servis. Řešení problémů 1. Pokud nemůžete pilu zapnout, zkontrolujte nejdříve správnost zapojení síťového přívodu nebo elektrickou přívodní pojistku. 2. Pila neobsahuje žádné součásti opravitelné uživatelem, než které jsou uvedeny v části Péče a údržba. 3. Při podezření na závadu se obraťte se autorizovaného prodejce, nebo servis. Ochrana životního prostředí a záruka Ochrana životního prostředí Nepotřebné materiály předejte k recyklaci. Neodhazujte je do odpadu. Veškeré nářadí a obaly by měly být tříděny a předány do místní sběrny, kde budou zlikvidovány s ohledem na životní prostředí. Záruka Toto nářadí je vyrobeno tak, aby splňovalo nejnáročnější požadavky. Na vady materiálu a dílenské zpracování poskytujeme záruku po dobu 24 měsíců od data prodeje. Uschovejte proto doklad o nákupu Vašeho nářadí. Záruka se nevztahuje na spotřební příslušenství (např. vrtáky, šroubovací nástavce, pilové / leštící / brusné / řezné kotouče nebo kameny, hoblovací 9

10 14301_RPO500_pila_rucni _CZ-SK :06 Stránka 10 nože, brusné kotouče, pilové listy, brusný papír apod.) ani příslušenství nářadí poškozené běžným opotřebováním. CZ Tato záruka pozbývá platnosti, pokud závady vznikly v důsledku: 1. Nevhodného použití, špatného zacházení nebo nedbalosti. 2. Dalšího prodeje, pronájmu nebo používání nářadí k profesionálním účelům. 3. Oprav prováděných jinde, než v autorizovaném servisu, bližší informace na tel Poškození jinými předměty, cizím zaviněním nebo nehodou. 10

11 14301_RPO500_pila_rucni _CZ-SK :06 Stránka 11 RUČNÁ PÍLA CHVOSTOVKA RPO 550 Bezpečnostné pokyny Ďakujeme vám za nákup elektrického náradia ETA. Náradie je určené len na domáce použitie. VAROVANIE! Prečítajte si dôkladne nasledujúce pokyny. Nedodržanie všetkých nižšie uvedených pokynov môže viesť k spôsobeniu zranenia elektrickým prúdom, k požiaru alebo k vážnemu poraneniu. Pojem "elektrické náradie" použitý v nižšie uvedených pokynoch označuje vaše elektrické náradie napájané z el. siete sieťovým prívodom. SK TENTO NÁVOD DÔKLADNE PREČÍTAJTE, PREZRITE ZOBRAZENIE A NÁVOD USCHOVAJTE. Bezpečnostné pokyny 1) Pracovný priestor a) Pracovný priestor udržujte čistý a dobre osvetlený. Znečistený a neosvetlený pracovný priestor môže byť príčinou úrazu. b) S elektrickým náradím nepracujte vo výbušných priestoroch, ako sú napríklad priestory, v ktorých sa vyskytujú horľavé kvapaliny, plyny alebo prašné látky. Náradie je zdrojom iskrenia, ktoré môže zapáliť prach alebo výpary. C) Pri práci s elektrickým náradím dbajte na to, aby sa do jeho blízkosti nedostali deti, nesvojprávne osoby a okolo stojace osoby. Rozptyľovanie môže spôsobiť stratu kontroly nad náradím. 2) Elektrická bezpečnosť a) Vidlica sieťového prívodu náradia musí zodpovedať el. zásuvke. Nikdy vidlicu neupravujte. Pri náradí chránenom uzemnením nepoužívajte akékoľvek redukcie vidlíc. Neupravované vidlice a zodpovedajúce zásuvky znižujú riziko vzniku úrazu elektrickým prúdom. b) Vyvarujte sa kontaktu s uzemnenými povrchmi ako sú potrubia, radiátory, sporáky a chladničky. Pri uzemnení vášho tela hrozí zvýšené riziko úrazu elektrickým prúdom. c) Nevystavujte elektrické náradie dažďu alebo vlhkým prevádzkovým podmienkam. Pokiaľ do náradia vnikne voda, zvýši sa riziko úrazu elektrickým prúdom. d) So sieťovým prívodom zaobchádzajte opatrne. Nikdy nepoužívajte sieťový prívod na prenášanie náradia, na jeho posúvanie a pri odpájaní náradia od elektrickej siete za neho neťahajte. Dbajte na to, aby sa sieťový prívod nedostal do kontaktu s horúcimi povrchmi, olejom, ostrými hranami a pohyblivými časťami. Poškodené alebo spletené prívody zvyšujú riziko úrazu elektrickým prúdom. e) Ak s náradím pracujete vo vonkajšom prostredí, používajte predlžovací kábel určený pre vonkajšie prostredie. Použitie sieťového prívodu vhodného pre vonkajšie prostredie znižuje riziko úrazu elektrickým prúdom. 11

12 14301_RPO500_pila_rucni _CZ-SK :06 Stránka 12 SK 3) Osobná bezpečnosť a) Zostaňte stále pozorní, sledujte, čo vykonávate a pri práci s náradím premýšľajte. S náradím nepracujte pokiaľ ste unavení alebo pokiaľ ste pod vplyvom omamných látok, alkoholu alebo liekov. Chvíľková nepozornosť pri práci s elektrickým náradím môže mať za následok vážne zranenie. b) Používajte bezpečnostnú výbavu. Vždy používajte prostriedky na ochranu zraku. Bezpečnostné vybavenie ako sú respirátor, protišmyková bezpečnostná obuv, pevná prilba alebo ochrana sluchu, znižujú riziko vzniku úrazu. c) Zabráňte náhodnému spusteniu. Pred pripojením náradia k el. sieti skontrolujte, či je hlavný vypínač v polohe vypnuté. Prenášanie náradia s prstom na hlavnom vypínači alebo pripojenie sieťového prívodu k elektrickému rozvodu, ak je hlavný vypínač náradia v polohe zapnuté, môže spôsobiť úraz. d) Pred spustením náradia sa vždy uistite, či ste nezabudli nastavovacie prípravky a kľúče v skľučovadle alebo na pohyblivých častiach píly. Kľúče alebo nastavovacie prípravky zabudnuté na pohyblivých častiach náradia môžu spôsobiť úraz. e) Pred začatím prác skontrolujte, že máte všetky potrebné pomôcky na dosah ruky. Pri práci vždy udržujte vhodný a pevný postoj. To umožní lepšiu ovládateľnosť náradia v neočakávaných situáciách. f) Vhodne sa oblečte. Nenoste voľný odev alebo šperky. Dbajte na to, aby sa vaše vlasy, odev alebo rukavice nedostali do nebezpečnej blízkosti pohyblivých častí. Voľný odev, šperky alebo dlhé vlasy môžu byť zachytené pohyblivými dielmi. 4) Použitie elektrického náradia a jeho údržba. a) Náradie nepreťažujte. Používajte správny typ náradia pre vašu prácu. Náradie bude pracovať lepšie a bezpečnejšie, ak sa bude používať vo výkonnostnom rozsahu, pre ktorý bolo určené. b) Pokiaľ nejde hlavný vypínač náradia zapnúť a vypnúť, s náradím nepracujte. Akékoľvek náradie s nefunkčným hlavným vypínačom je nebezpečné a musí byť opravené. c) Pred výmenou akýchkoľvek častí, príslušenstva alebo iných pripojených súčastí, pred vykonávaním servisu alebo ak náradie nepoužívate, odpojte náradie od elektrickej siete. Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia náradia d) Uložte elektrické náradie mimo dosahu detí, nesvojprávnych osôb a nedovoľte neskúseným osobám používať náradie. Elektrické náradie v rukách nekvalifikovanej osoby je nebezpečné. e) Údržba náradia. Skontrolujte, či náradie nemá vychýlené alebo rozpojené pohyblivé časti, poškodené súčasti alebo akúkoľvek inú poruchu, ktorá môže mať vplyv na jeho správny chod. Pokiaľ je náradie poškodené, nechajte ho opraviť. Veľa nehôd je spôsobených nedostatočnou údržbou náradia. f) Rezné nástroje udržujte ostré a čisté. Riadne udržované rezné nástroje s ostrými reznými hranami sú menej náchylné na zanášanie nečistotami a sú lepšie ovládateľné. g) Používajte elektrické náradie, príslušenstvo a pracovné nástroje podľa uvedených pokynov a spôsobom, ktorý je určený pre jednotlivé typy elektrického náradia. Vždy berte do úvahy pracovné podmienky a typ práce, ktorú budete vykonávať. Použitie náradia na iné účely, než na aké je určené, môže byť nebezpečné. 12

13 14301_RPO500_pila_rucni _CZ-SK :06 Stránka 13 5) Servis a) Zverte opravy elektrického náradia kvalifikovanému mechanikovi, ktorý bude používať len odskúšané, originálne náhradné dielce. Tak zaistíte bezpečnú funkciu náradia. Ďalšie bezpečnostné pokyny pre používanie priamočiarej píly. 1. Pravidelne kontrolujte dve skrutky upínača listu. 2. Po dlhej prevádzke môžu byť vonkajšie kovové časti a príslušenstva horúce. 3. Pri práci s týmto náradím vždy používajte prostriedky na ochranu zraku. 4. Pri práci držte pílu pevne obidvomi rukami. Pílový list vyberajte z rezu až sa zastaví. 5. Pred rezaním sa ubezpečte, že v dráhe rezu nie sú klince, skrutky, a pod. 6. Kryt listu musíte držať pevne proti rezanému materiálu, aby sa zmenšili vibrácie píly a odskok listu a list sa nezlomil. 7. S pilou nepracujte bez chýbajůcej alebo poškodenej části obálu. SK Ochrana dvojitou izoláciou: Náradie je opatrené dvojitou izoláciou. To znamená, že všetky vonkajšie kovové časti sú elektricky izolované od prívodu elektrického napätia. To je dosiahnuté umiestnením izolačných prvkov medzi elektrické a mechanické časti. Preto je možné vŕtačku používať aj bez uzemnenia. Dôležité upozornenie Skontrolujte či sa napätie v sieti zhoduje s odporúčaným napätím uvedeným na štítku náradia. Pred vykonávaním údržby, opravou alebo nastavovaním, vytiahnite zástrčku sieťového prívodu zo zásuvky. Pri práci vždy používajte prostriedky na ochranu zraku Pri práci vždy používajte prostriedky na ochranu sluchu. Pri práci vždy používajte masku proti prachu. 13

14 14301_RPO500_pila_rucni _CZ-SK :06 Stránka 14 SK Popis, technické údaje a príslušenstvo Zoznam súčastí (obr. č. 1) 1. Predná rukoväť Příslušenství: 1. Imbusový kľúč 1 ks 2. Regulácia rýchlosti 2. Pílový list na oceľ 1 ks 3. Pílový list na drevo 1 ks 3. Spínač 4. Pílový list na hliník 1 ks 4. Poistné tlačidlo 5. Imbusový kľúč Technické údaje Napätie 230 V ~ 50 Hz 6. Prepínač kyvadlového zdvihu Príkon 550 W 7. Otočná základná doska Otáčky naprázdno ot/min 8. Pílový list Akustický tlak 97,2 db (A) Akustický výkon 103,7 db (A) Hladina vibrácií 5,51 m/s 2 Dĺžka zdvihu 26 mm Max. rezný výkon 150 mm (drevo) 15 mm (hliník) 6 mm (oceľ) Ochrana dvojitou izoláciou Hmotnosť 3,20 kg Deklarovaná hodnota emisie hluku tohoto spotrebiča je 103,7 db, čo představuje hladinu A" akustického výkonu vzhĺadom na referenčný akustický výkon 1 pw. Z hľadiska elektromagnetickej kompatibility výrobok zodpovedá Smernici Rady 89/336/EEC vrátane dodatkov a z hľadiska elektrickej bezpečnosti zodpovedá Smernici Rady 73/23/EEC vrátane dodatkov. Dalej zodpovedá NV č. 310/2004 Z.z. v aktuálnom znení (Smernici Rady 98/37/EEC) v rátané dodatkou, ktorým sa ustanovujů podrobnosti o technických požiadavkách a postupoch posudzovania zhody na strojové zariadenia. Na výrobok bolo vydané vyhlásenie o zhode podľa zákona SR č. 264/1999 Z.z. v aktuálnom znení a zodpovedá nariadeniu vlády SR č. 392/1999 Z.z. v znení neskorších predpisov a č. 394/1999 Z.z. v znení neskorších predpisov. Výrobca si vyhradzuje nepodstatné zmeny od štandardného vyhotovenia, ktoré nemajú vplyv na funkciu výrobku. Pokyny pre prácu s pílou Varovanie: Pred prvým použitím píly si pozorne prečítajte tento návod na obsluhu. Zapínanie a vypínanie (obr. 2) Spínač (3) je spriahnutý s poistným tlačidlom (4), aby nedochádzalo k náhodnému zapnutiu píly. Najprv stlačte poistné tlačidlo a potom hlavný spínač. Pílu vypnete uvoľnením spínača. Regulácia rýchlosti (obr. 3 a 4) Otáčaním kolieska zvyšujete alebo znižujete rýchlosť (obr. 3) podľa druhu rezaného materiálu a jeho sily, a podľa použitého pílového listu (rýchlosť ide nastaviť aj počas chodu naprázdno). 14

15 14301_RPO500_pila_rucni _CZ-SK :06 Stránka 15 Obecný návod pre voľbu rýchlosti nájdete na obr. 4. Vyhnite sa dlhšej práci pri veľmi nízkej rýchlosti, pretože sa motor Vašej píly môže poškodiť. Pokiaľ sa Vaša píla príliš zahreje, nastavte otáčky na maximum a nechajte motor bežať 2-3 minúty naprázdno, dokiaľ motor nevychladne. Otočnú základnú dosku musíte držať pevne proti rezanému materiálu, aby sa zmenšili vibrácie píly a odskok listu, a list sa nezlomil. a Zvýšenie b Zníženie SK Keramický Plasty MEĎ Oceľ Drevo Drevo materiál NIKEL MÄKKÁ OCEĽ HLINÍK Prepínač kyvadlového zdvihu (obr. 5) Funkcia kyvadlového zdvihu mení uhol rezania za účelom zvýšenia účinnosti. Nastavenie ide urobiť aj počas chodu naprázdno. Odkazujeme na tabuľku v obr. 4., kde nájdete viac informácií. Pri rezaní s kyvadlovým zdvihom netlačte príliš na list. Nastavenie kyvadlového zdvihu: 0 Tenký materiál, jemný rez, stiahnuté krivky 1 Tvrdý materiál (napr. oceľ a drevotrieska) 2 Silný materiál (napr. drevo, plasty) 3 Rýchly rez (napr. mäkké drevo) rezanie v smere vlákien dreva. Rukoväte (obr. 6) Pri práci držte pílu pevne obidvomi rukami. Zasunutie listu (obr. 7) Dodaným imbusovým kľúčom uvoľnite skrutku upínača listu. List zasuňte do otvoru v základnej doske a do upínača listu tak, aby sa otvor v stopke listu zachytil za výstupok vo vnútri upínača. List držte a imbusovým kľúčom dotiahnite skrutku. a Povoliť b Zasunúť c Dotiahnuť Nastavenie otočnej základnej dosky (obr. 8) Ak chcete znížiť rezný výkon, nastavte základnú dosku nasledujúcim spôsobom. Imbusovým kľúčom uvoľnite dve skrutky na vrchu na prednom kryte píly (obr. 8a). Posuňte základnú dosku do potrebnej vzdialenosti od konca listu (obr. 8b) (táto vzdialenosť sa rovná novému reznému výkonu). Pevne dotiahnite obidve skrutky. Základná doska je zaistená, ale bude sa otáčať aj naďalej, pretože musí sledovať povrch rezaného materiálu. Poznámka: Základnú dosku musíte držať pevne proti rezanému materiálu, aby sa zmenšili vibrácie píly a odskok listu, a list sa nezlomil. Rezanie dreva (obr. 9) Rezaný materiál náležite upevnite proti samovoľnému pohybu. Pre ľahšie ovládanie použite na začiatku rezania nízku rýchlosť, ktorú potom zvyšujte až na správnou hodnotu. Rezanie kovu (obr. 10) Rezaný materiál náležite upevnite proti samovoľnému pohybu. Rezný výkon sa bude meniť v závislosti na type pílového listu a druhu rezaného kovového materiálu. Na kovové materiály použite list s jemnejšími zubmi a na nekovové materiály list s väčšími zubmi. Pri rezaní tenkých 15

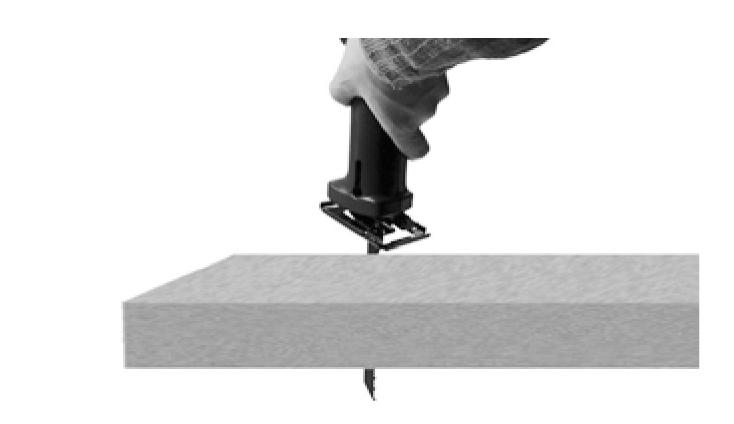

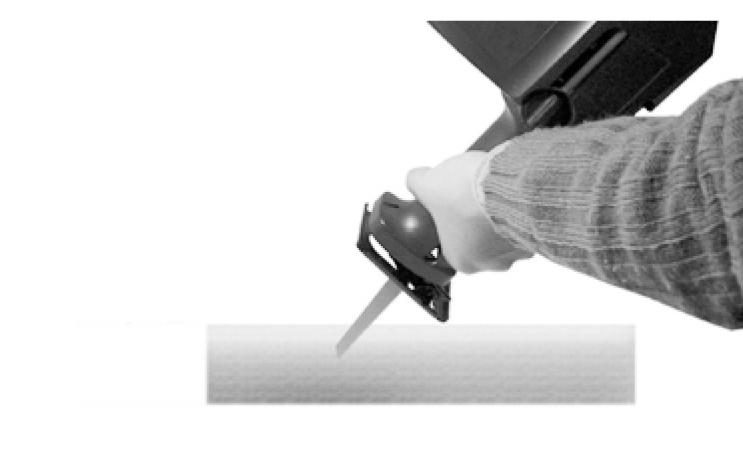

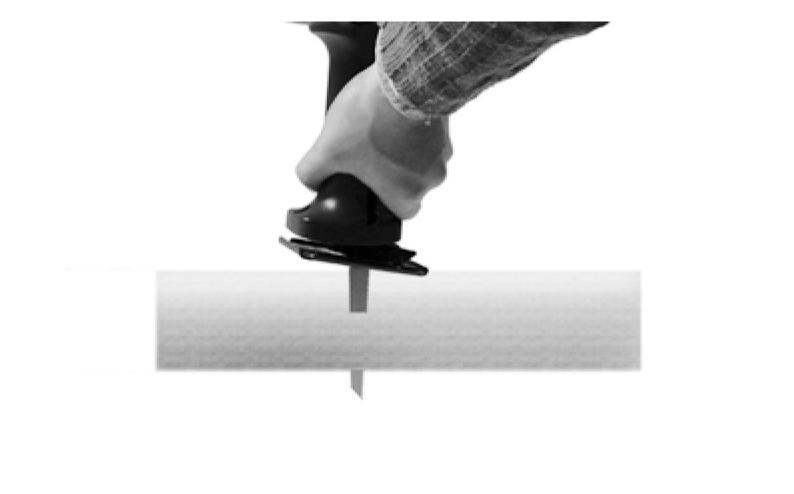

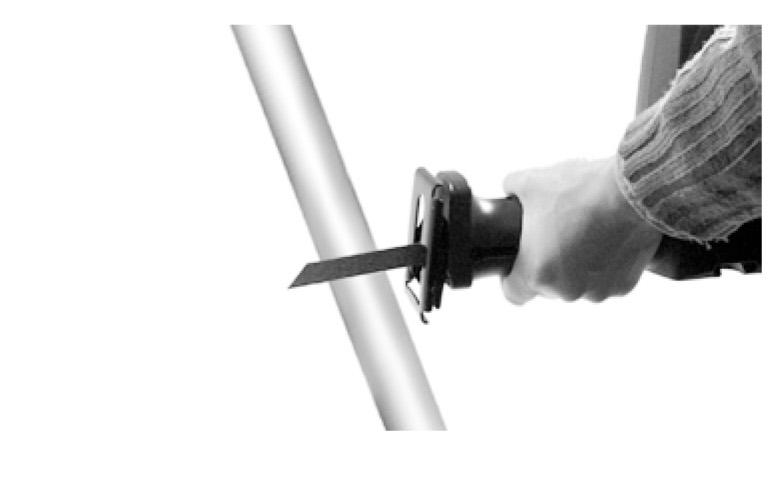

16 14301_RPO500_pila_rucni _CZ-SK :06 Stránka 16 plechov ich vždy upnite na oboch stranách, aby sa znížili vibrácie a materiál sa netrhal. SK Rezanie otvorov, drážok (len v mäkkých materiáloch) (obr. 11 a 12) Použite nízku rýchlosť na začiatku rezu, aby sa list nezlomil. Postupne rýchlosť zvyšujte na správnu hodnotu. Základnú dosku pritláčajte pevne k povrchu materiálu a začnite pomaly otáčať pílou. List sa zareže do materiálu. List musí prejsť celým materiálom, skôr ako budete pokračovať v rezaní otvoru. Údržba a riešenie problémov Užitočné rady pre prácu s pílou 1. Aby píla pri rezaní plechu neposkakovala hore dole, podložte plech drevom. Pri rezaní kovu naneste chladiaci olej v ose rezania. 2. Rýchlosť prispôsobte rezanému materiálu. Odporúčame Vám, aby ste vždy najprv urobili skúšobný rez. 3. Pri použití píly položte základnú dosku na materiál a stlačte spínač. Pritláčajte pílu k materiálu a veďte ju v ose rezu. 4. Pri rezaní netlačte príliš pílu do rezu, aby ste docielili väčší výkon. Na pílový list tlačte len ľahko. 5. Pri rezaní pozdĺž vyznačenej čiary použite ako vodítko značku na kryte. 6. Pre presné rezanie pripevnite k materiálu drevenú latku ako pomôcku. Údržba Varovanie: Pred vykonávaním údržby odpojte pílu od el. siete. 1. Vetracie otvory udržujte čisté a priechodné. Pokiaľ máte k dispozícii stlačený vzduch, vyčistite otvory a odstráňte prach vo vnútri stlačeným vzduchom. Pri čistení stlačeným vzduchom si chráňte zrak ochrannými okuliarmi. 2. Vonkajší povrch krytu píly udržujte v čistote a bez mastnoty. Neumývajte a nečistite vodou, agresívnymi čistiacimi prostriedkami alebo brúsnou pastou. Na čistenie používajte len mydlový roztok a vlhkú handričku. Nedopustite, aby sa voda alebo vlhkosť dostala do vnútra píly. Nikdy pílu ani jej časti, neponárajte do vody alebo inej tekutiny. 3. Vaša priamočiara píla nevyžaduje ďalšie mazanie. Náradie neobsahuje žiadne súčasti opraviteľné používateľom. 4. Pílu skladujte na suchom mieste. 5. Iskrenie viditeľné ventilačnými otvormi je normálny jav a nie je známkou poškodenia náradia. 6. Pokiaľ dôjde k poškodeniu sieťového prívodu, musí byť nahradený špeciálnym prívodom alebo kompletom, ktorým disponuje výrobca alebo servis. Riešenie problémov 1. Ak nemôžete pílu zapnúť, skontrolujte najskôr správnosť zapojenia sieťového prívodu alebo elektrickú prívodnú poistku. 2. Píla neobsahuje žiadne iné súčasti opraviteľné užívateľom, ako tie ktoré sú uvedené v časti starostlivosť a údržba. 3. Pri podozrení na poruchu sa obráťte na autorizovaného dealera. 16

17 14301_RPO500_pila_rucni _CZ-SK :06 Stránka 17 Ochrana životného prostredia a záruka Ochrana životného prostredia Nepotrebné materiály odovzdajte na recykláciu. Neodhadzujte ich do odpadu. Všetko náradie a obaly by mali byť triedené a odovzdané do miestnej zberne, kde budú zlikvidované s ohľadom na životné prostredie. SK Záruka Toto náradie je vyrobené tak, aby spĺňalo najnáročnejšie požiadavky. Na chyby materiálu a dielenské spracovanie poskytujeme záruku počas 24 mesiacov od dátumu predaja. Uschovajte preto doklad o nákupe vášho náradia. Záruka se navzťahuje na spotrebné príslušenstvo (napríklad vrtáky, skrutkovače, nástavce, pilové / leštiace / brusné / rezné kotúče alebo kameně, hobĺovacie nože, frézky, pilové listy, brusný papiér apod.) ani na príslušenstvo náradia poškodené bežným opotrebováním. Táto záruka stráca platnosť, ak poruchy vznikli v dôsledku: 1. Nevhodného použitia, zlého zaobchádzania alebo z nedbalosti 2. Ďalšieho predaja, prenájmu alebo používania náradia na profesionálne účely. 3. Opráv vykonávaných inde, než v autorizovanom servise. Bližšie informácie na tel. 02/ Poškodenia cudzími predmetmi, cudzím zavinením alebo nehodou. VÝROBCA: ETA a.s., Poličská 444, Hlinsko v Čechách, Česká republika VÝHRADNÝ DOVOZCA PRE SR: ETA - Slovakia, spol. s r.o., Stará Vajnorská 17, Bratislava 3 17

18 14301_RPO500_pila_rucni _CZ-SK :06 Stránka 18 V České republice opravy v záruční i pozáruční době u spotřebičů osobně doručených provádí: Brno - ETA a.s., Cejl 43,602 00, tel.: , eta-servis.brno@cbox.cz Praha 8 - ETA a.s., Křižíkova 75, , tel.: , eta-servis.praha@cbox.cz Opravy v záruční i pozáruční době u spotřebičů osobně doručených i zaslaných poštou provádí: Hlinsko - ETA a.s., Poličská 444, , tel.: , , vanickova@eta.cz Blatná - ELEKTRO Jankovský, Náměstí Míru 204, , tel.: , elektro@jankovsky.cz Brno - PERFEKT SERVIS, Václavská 1, , tel.: , novak@perfektservis.cz České Budějovice - ELMOT v.o.s., Blahoslavova 1, , tel.: , elmotcb@seznam.cz Havířov - UNIVERSAL, Junácká 1, , tel.: , universervis@volny.cz -sběrna oprav - Karviná - Nové Město, Osvobození 1722, , tel.: Hradec Králové - ELEKTROSERVIS, Chelčického 279, , tel.: , sperk-elektro@volny.cz Karlovy Vary - S+M elektroservis, Nám.E.Destinové 10, , tel.: , zchvatal@volny.cz Krnov - HROTA, Bartultovická 1, , tel.: , info@hrota-elektro.cz -sběrna oprav - Krnov, Albrechtická 39, , tel.: sběrna oprav - Opava, Husova 16, , tel.: sběrna oprav - Bruntál - Elektrocentrum Chlachula, Revoluční 18, , tel.: Liberec - VEKO-ELEKTRONIK, Rumjancevova 127/22, , tel.: , vekoelektronik@volny.cz Mladá Boleslav - 3M ELEKTRO, Staré Město 9, , tel.: , 3melektro@seznam.cz Olomouc - ELEKTRO SERVIS ŠTĚPÁNEK, Hodolanská 41, , tel.: , , servisele@volny.cz Ostrava - Mar.Hory - V.ELEKTRONIK, Sušilova 3, , tel.: , velektronik@volny.cz Ostrov n.ohří - S+M elektroservis, Nejda 29, , tel.: , libor.sobotka@volny.cz Planá nad Lužnicí - ELEKTROSERVIS, Průmyslová 458, , tel.: , elservis@iol.cz Plzeň (Roudná)-MVS sdružení, Plánská 2, , tel.: , , mvsservis@volny.cz Praha 5 - Barrandov - ELEKTROSERVIS MIK, Voskovcova 983, , tel.: , info@elektroservismik.cz Tábor - ELEKTROSERVIS, Chýnovská 533, , tel.: , maleninsky@hptronic.cz Třebíč - ELEKTROSERVIS, Smila Osovského 21, , tel.: , elektro.brezina@mybox.cz Ústí n.l.-ercé-elektroinstala, Masarykova 153, , tel.: , , 140@erce.cz Zlín - Louky - KOFR-ELSPO, U Dráhy 144, , tel.: , kofr.zlin@vol.cz Odjinud zasílejte všechny opravy na adresu: ETA a.s., servis, Poličská 444, Hlinsko. Informace o aktuální servisní síti získáte na Infolince nebo na internetové adrese V Slovenskej republike opravy v záručnej lehote vykonávajú tieto opravovne: Bratislava ETA - Slovakia, s.r.o., Mýtna 17, , tel.: 02/ , servis@mytna.eta.sk Banská Bystrica ELSPO - Eva Šlanková, , Spojová 19, tel.: 048/ , elspo@slovanet.sk Martin X TECH, Andreja Kmeťa, , tel.: 043/ , servis@x-tech.sk Nitra ABC SERVIS, Štefánikova 50, , tel.: 037/ , abc@abc-servis.sk Prešov DJ Servis, Šebastovská 17, , tel.: 051/ , grejtak.djservis@stonline.sk zberňa opráv Prešov Elkur, Sabinovská 7, , tel.: 051/ Spišská Nová Ves VILLA MARKET, s.r.o., Duklianska 6, , tel.: 053/ , villamarket@stonline.sk zberňa opráv Košice VILLA MARKET, s.r.o., Komenského 39, , tel.: 0907/ Trenčín ESON SERVIS, Nám.Sv.Anny 20, , tel.: 032/ , eson@host.sk Vavrečka ZMJ - elektroservis, Vavrečka 240, , tel.: 043/ , zmj@stonline.sk Žilina SERVIS elektrospotrebičov, Dolný Val 132, , tel.: 041/ , baucekservis@host.sk Všetky opravy v záručnej lehote z iných miest zasielajte na adresu: ETA - Slovakia, s.r.o., servis, Mýtna 17, Bratislava 1. Opravy po záručnej lehote zverte špecializovaným elektroopravovniam. S otázkami a pripomienkami sa obracajte na: ETA - Slovakia, s.r.o., servis, Mýtna 17, Bratislava 1, tel.: 02/ Informácie o aktuálnej servisnej sieti získate na čísle 02/ alebo na internetovej adrese 18
