1 1/ Multifunkční sloupky SITEL s datovým zakončením český výrobek

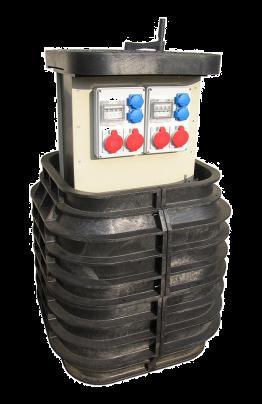

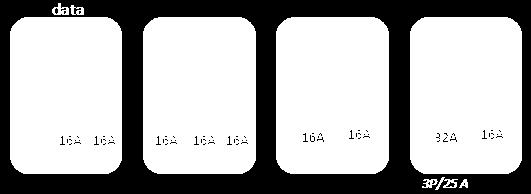

2 2/25 historie energetických sloupků u SITELu mechanika vyjíždí až do rámu univerzálního víka, možnost libovolné stranové montáže, celo-nerezové víko DATA INTERNET konektory IP RJ LC duplex Gbit Ethernet MSS ENERGOmini nerezové víko, lze ho uzavřít s procházejícími kabely 2017

3/25 MSS - místa realizací 09/2018 71 lokalit 169 sloupků MSS 060818 do roku 2013 od roku 2013 od

3 3/25 MSS - místa realizací 09/ lokalit 169 sloupků MSS do roku 2013 od roku 2013 od roku 2014 od roku 2017 verze IP44 verze IP67 verze IP67 + data MSS RAIL příležitosti 2018 dálnice

4 4/ lokality - referenční místa realizací 1. Albrechtice (Český Těšín) 2. Bechyně 3. Bílina 4. Bojkovice 5. Brno, CPT areál 6. Brno, Dominikánské náměstí 7. Brno, koupaliště Dobrovského 8. Brno, Špilberk 9. Brumov-Bylnice 10. České Budějovice 11. Dolní Břežany 12. Drásov (RAIL) 13. Dvůr Králové nad Labem 14. Frýdek Místek (Frýdecké předměstí) 15. Frýdek Místek (Slezské předměstí) 16. Grafenau (Německo) 17. Hradec Králové 18. Hradec králové (U Koruny) 19. Hulín 20. Hustopeče 21. Jaroměř 22. Jevíčko 23. Jihlava 24. Kaplice 25. Kladno - náměstí 26. Kladno Sletiště 27. Kladruby n/l (Národní hřebčín) 28. Kostice 29. Kostomlaty pod Milešovkou 30. Kroměříž 31. Lednice, lázeňská zóna 32. Litomyšl I. 33. Litomyšl II. 34. Líbeznice 35. Lovosice 36. Milevsko 37. Mladá Boleslav 38. Mohelnice 39. Moravské Budějovice 40. Mšené Lázně 41. Nasavrky 42. Nejdek 43. Nepomuk 44. Nový Bor 45. Olomouc I (RAIL) 46. Olomouc II (RAIL) 47. Olomouc III (RAIL) 48. Ostrava (mini) 49. Ostrava (sportovní areál U cementárny) 50. Ostrov (nad Ohří) 51. Pardubice (přednádraží) 52. Passau (Německo) 53. Praha (centrální depozitář UPM muzea) 54. Praha (zahrada u hotelu Praha) 55. Prštice 56. Prušánky 57. Semily 58. Slaný 59. Soběslav 60. Strážnice 61. Teplice (Zámecké náměstí) 62. Uherské Hradiště 63. Uherský Brod 64. Velká Bíteš 65. Votice 66. Vrchlabí 67. Zlín 68. Židlochovice 69. Žďár nad Sázavou 70. D1 úsek 0,085-7,694km 71. D11 úsek 74,547-83,918 km hotová nebo probíhající realizace inovované verze MSS ENERGO v provedení IP67

5/25 technická nabídka pro různá řešení MSS ENERGO

zákaznické rozvodnice Všechny rozvodnice obsahují

provedení od 09 2017 od 06 2019 16 A zadní strana MINI

flexibilní přívod kabely lze vést víkem po jeho

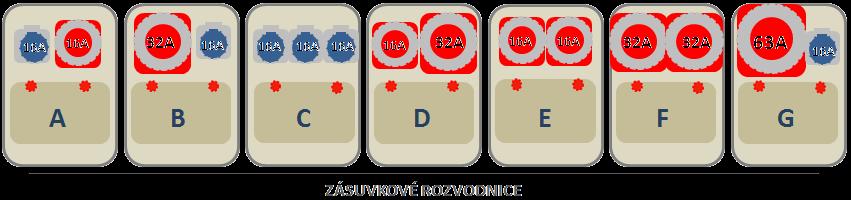

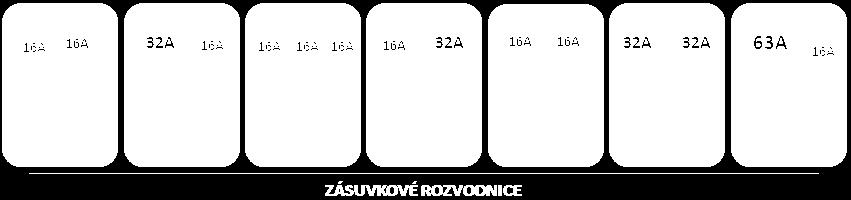

5 5/25 technická nabídka pro různá řešení MSS ENERGO JEDNA SADA ROZVODNIC *možnost návrhu a výroby zákaznické rozvodnice Všechny rozvodnice obsahují speciální řešení proti vnitřní kondenzaci vzdušné vlhkosti! 32 A, 63 A, 80 A, 126 A, 160 A 32 A mini v reverzním provedení od od A zadní strana MINI MICRO přechod na flexibilní přívod přechod na flexibilní přívod kabely lze vést víkem po jeho uzavření přívodní kabel přímo do zásuvky (vhodné pod vánoční stromy) 230 V/ 16 A průmyslová (400 V/16 A) VÝSUVNÝ VÝKLOPNÝ FIXNÍ MONTÁŽ

řešení zabudované do prázdné rozvodnice zadní strana MINI SITEL dodává i speciální optické kabely do

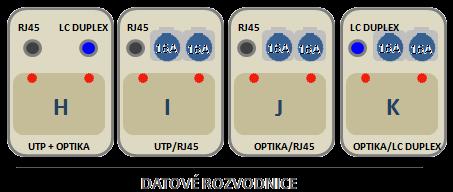

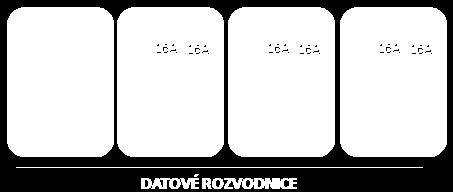

6 6/25 základní typy datových rozvodnic zákaznicky lze osadit i LC DUPLEX konektorem a připojení realizovat jako pro rozvodnici typ K pozice pro umístění datové rozvodnice zákaznické individuální řešení zabudované do prázdné rozvodnice zadní strana MINI SITEL dodává i speciální optické kabely do ztíženého prostředí a zajišťuje i související optické práce VÝSUVNÝ kabely lze vést víkem po jeho uzavření VÝKLOPNÝ

2 vlákna 7/25 základní datová konektivita router - switch UTP kabel (max.

vlákno převodník, 2 vlákna LC DUPLEX 3 vlákna RJ45 - CAT5E nestíněný / IP67 router - switch SFP MODULY součást

vlákno převodník PŘEVODNÍK Fast Ethernet /Gbit Ethernet max.

7 2 vlákna 7/25 základní datová konektivita router - switch UTP kabel (max m) CAT5E nestíněný / IP67 RJ45 - CAT5E nestíněný / IP67 LC DUPLEX (SM) / IP67 přepěťová ochrana router - switch UTP kabel (max m) CAT5E nestíněný / IP67 SFP přepěťová ochrana 1 vlákno 2 vlákna SFP MODUL optický kabel speciální pro H = 1 vlákno převodník, 2 vlákna LC DUPLEX 3 vlákna RJ45 - CAT5E nestíněný / IP67 router - switch SFP MODULY součást dodávky SITEL konektory SC/PC konektory LC/PC 4 vlákna SM (Single Mód) (do 20 km) optický kabel speciální pro J = 1 vlákno převodník PŘEVODNÍK Fast Ethernet /Gbit Ethernet max. 12 vláken SFP přepěťová ochrana LC DUPLEX (SM) / IP67 router - switch 4 vlákna SM (Single Mód) (do 20 km) 2 vlákna SM aktivní 2 vlákna SM rezervní kabely musí být dovedeny do instalačních komor, kde musí být rezerva cca 2 m k zajištění jejich následného připojení do energetických sloupků při jejich instalaci

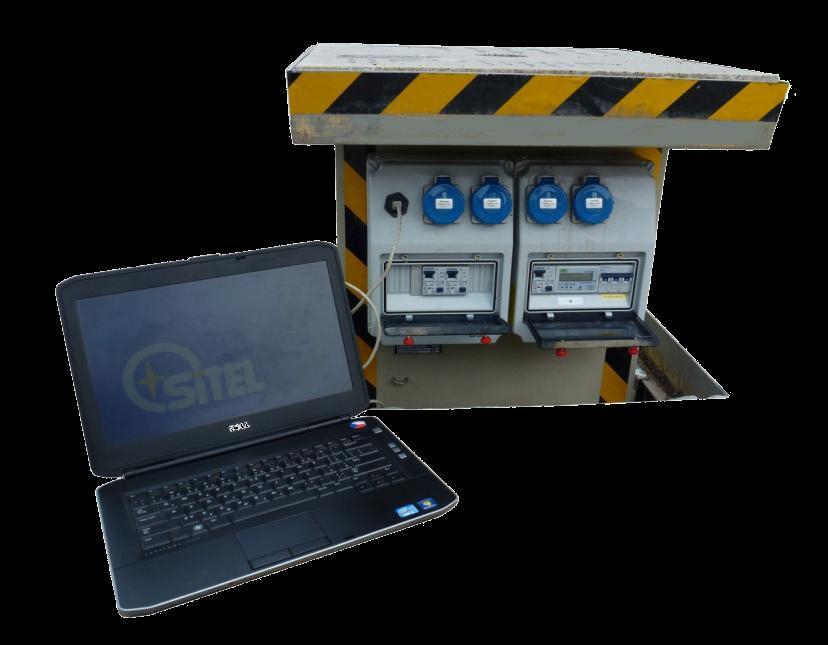

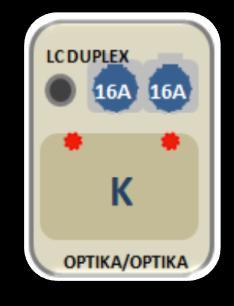

8 8/25 data - konektory optika / UTP kabel optika/optika rozvodnice J RJ45 IP67 rozvodnice K LC DUPLEX IP67 datový převodník O/E 1 x Fast ethernet nebo 1 x Gbit ethernet port s podporou PoE elektrická zástrčka (konektor) RJ45 elektrická zásuvka (konektor) RJ45 optická zástrčka (konektor) LC DUPLEX / SM / PC optická zásuvka (konektor) LC DUPLEX / SM / PC

9/25 výsuvný rozvaděč MSS ENERGO (pro velké výkony)

kombinace zásuvek 16 A MSS ENERGO63 kombinace

kombinace zásuvek 16 A kombinace zásuvek 32 A

63 A na jedné mechanické kostře MSS ENERGO160 dva

dimenzování na maximální proud hodnota jističe

proudu sloupku 32 A 63 A 80 A 126 A 160 A 22 kw 44

TRATIVOD B125 (12,5 t) 40 mm univerzální víko

těsnění zakrytí spáry rám víko kapsa víka 40 mm pro

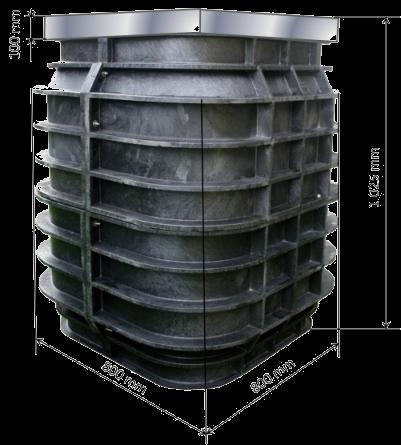

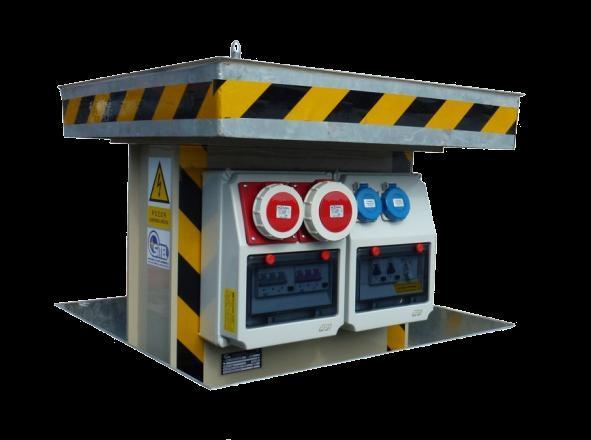

9 9/25 výsuvný rozvaděč MSS ENERGO (pro velké výkony) nabídka výkonnostních kategorií MSS ENERGO32 kombinace zásuvek 16 A MSS ENERGO63 kombinace zásuvek 16 A kombinace zásuvek 32 A MSS ENERGO80 kombinace zásuvek 16 A kombinace zásuvek 32 A zásuvka 63 A MSS ENERGO126 dva energetické sloupky 63 A na jedné mechanické kostře MSS ENERGO160 dva energetické sloupky 80 A na jedné mechanické kostře dimenzování na maximální proud hodnota jističe přívodního vedení i max. proudu sloupku 32 A 63 A 80 A 126 A 160 A 22 kw 44 kw 55 kw 87 kw 110 kw LEHKÁ PLASTOVÁ KOMORA (HDPE) TRATIVOD B125 (12,5 t) 40 mm univerzální víko nerezové B125 (12,5 t) nerezový rámeček silikonové těsnění zakrytí spáry rám víko kapsa víka 40 mm pro výplň (1) 2 až 4 rozvodnice na jedné mechanické kostře * jiné provedení možné pouze jako zákaznická konfigurace (data internet)

10 10/25 unikátní, speciálně vyvinuté víko - ochrana a zakrytí spáry rám - víko trn pro AKU nářadí detaily (velký sloupek) (pouze MSS ENERGO výsuvný) multifunkční klika ovládá víčko i zdvihací mechanismus univerzální víko zakrytí spáry víko po sesazení těla sloupku a víka se tato spára zatmelí silikonem rám víčko DLAŽBA BETON ASFALT BETON + umělá tráva 100 mm 40 mm prostor pro výplň jeden nástroj pro víčko i mechanismus výška víka s rámem

584 mm 11/25 * MSS ENERGO32mini L výklopný

ENERGO32mini N 1 x 16 A/400 V 1 x 16 A/230 V

(podjištěno dle požadavku) 1 x 16 A/230 V

segmenty TRATIVOD univerzální víko nerezové

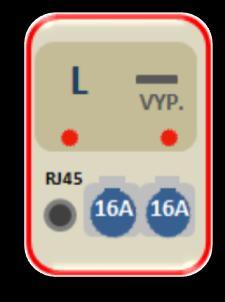

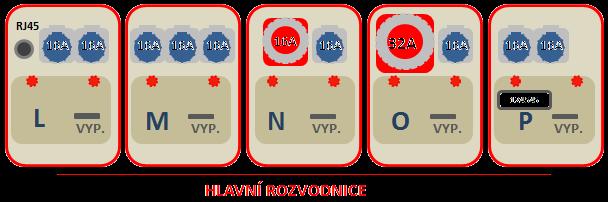

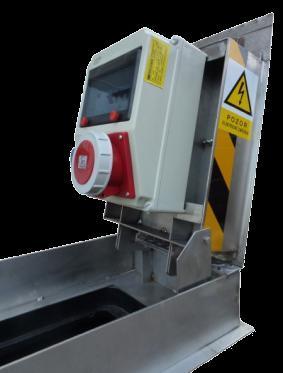

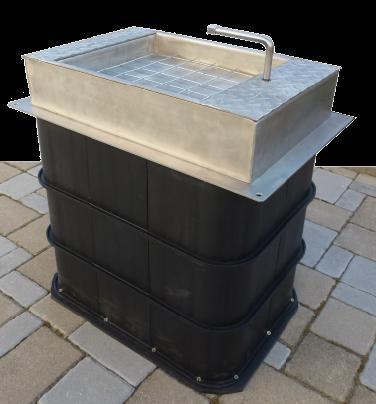

11 584 mm 11/25 * MSS ENERGO32mini L výklopný rozvaděč MSS ENERGOmini standardní konfigurace * jiné provedení datového konektoru optický konektor LC DUPLEX 2 x 16 A/230 V 1 x RJ45 (UTP kabel) MSS ENERGO32mini M 3 x 16 A/230 V MSS ENERGO32mini N 1 x 16 A/400 V 1 x 16 A/230 V MSS ENERGO32mini O 1 x 32 A/400 V (podjištěno dle požadavku) 1 x 16 A/230 V LEHKÁ SEGMENTOVÁ KOMORA 40 mm (HDPE) 3 segmenty TRATIVOD univerzální víko nerezové B125 (12,5 t) průchod kabelů víkem při uzavření 32 A 22 kw IP 67 zákaznicky lze i LC DUPLEX

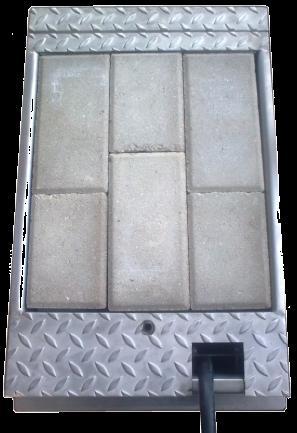

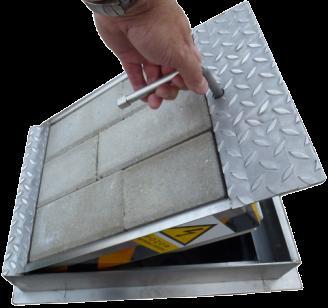

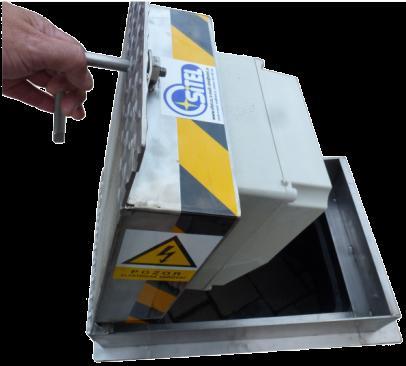

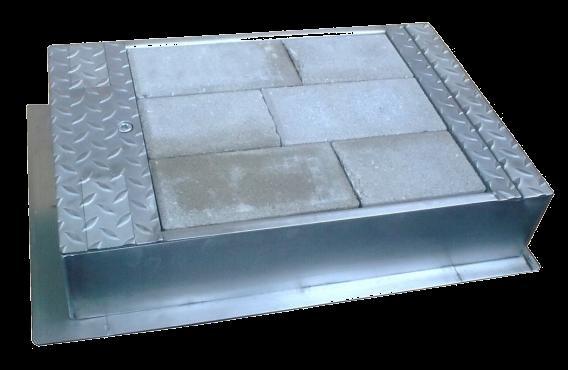

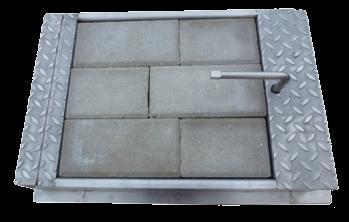

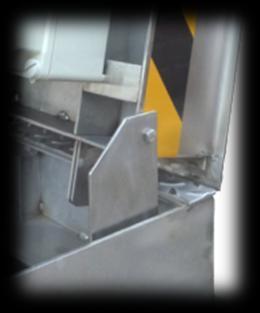

12 12/25 unikátní, speciálně vyvinuté víko - ochrana a zakrytí spáry rám - víko detaily (malý sloupek) jednoduchý mechanismus vyklopení lze ovládat i bez plynových pístů aretační bezpečnostní vzpěra místo vložení ovládacího madla 40 mm prostor pro různé výplně vhodné k okolí DLAŽBA BETON ASFALT BETON + umělá tráva ovládací madlo zakrytí spáry víko zakrývací šroub rám otvor na vyvedení kabelů

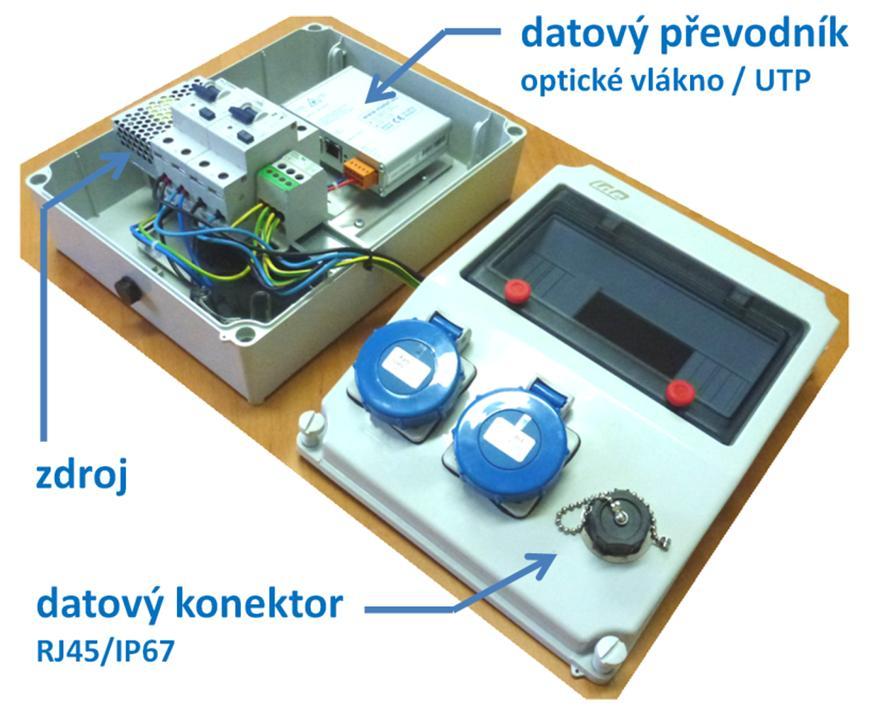

13 13/25 datová rozvodnice II. generace Hlavní parametry nového převodníku: SFP slot s podporou 100 Mbit/s nebo SFP slot s podporou 1 GBit/s PoE+ (30W) podpora JUMBO paketů podpora vzdáleného restartu PoE PoE Detekce odpojení IP zařízení přepěťová ochrana A [8/20μs] EMC dle EN úroveň 4 5 provozní teplota od -40 C do +70 C

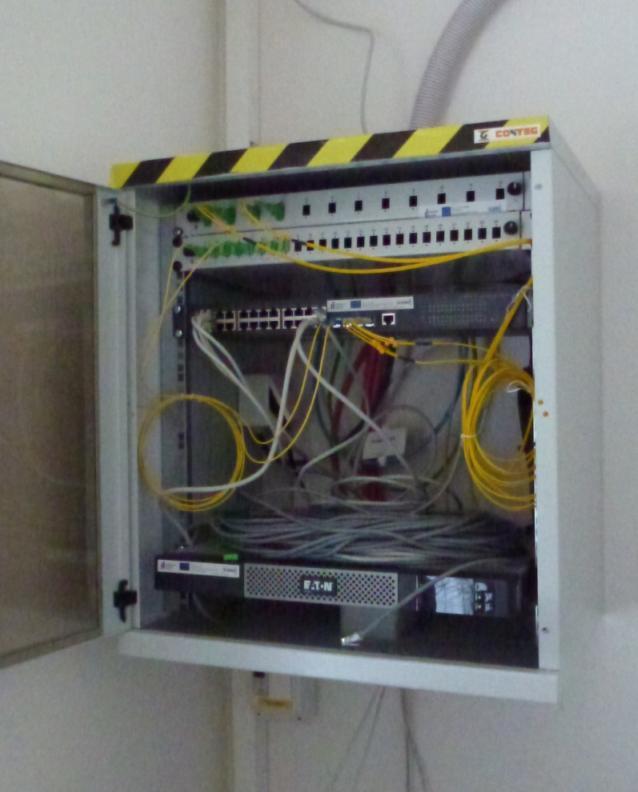

14 14/ mm napojení optických vláken pomocí spojky centrální rozvaděč 460 mm projekt na Kladně pro MČR v atletice 300mm mm prodloužená komora o 300 mm pro uložení kabelů upoutávka z www stránky Českého atletického svazu

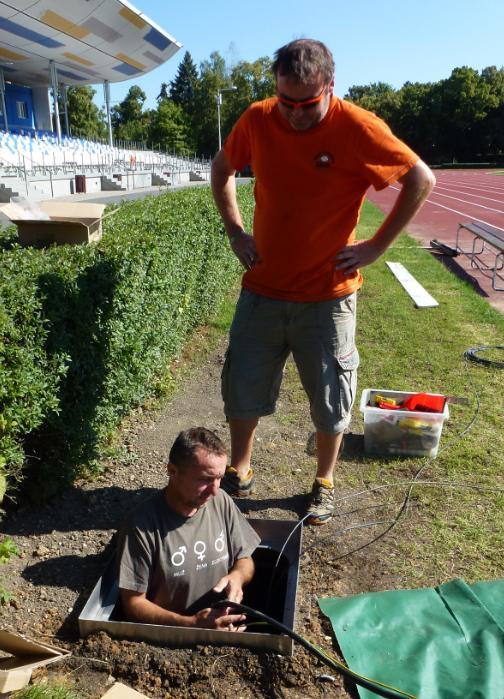

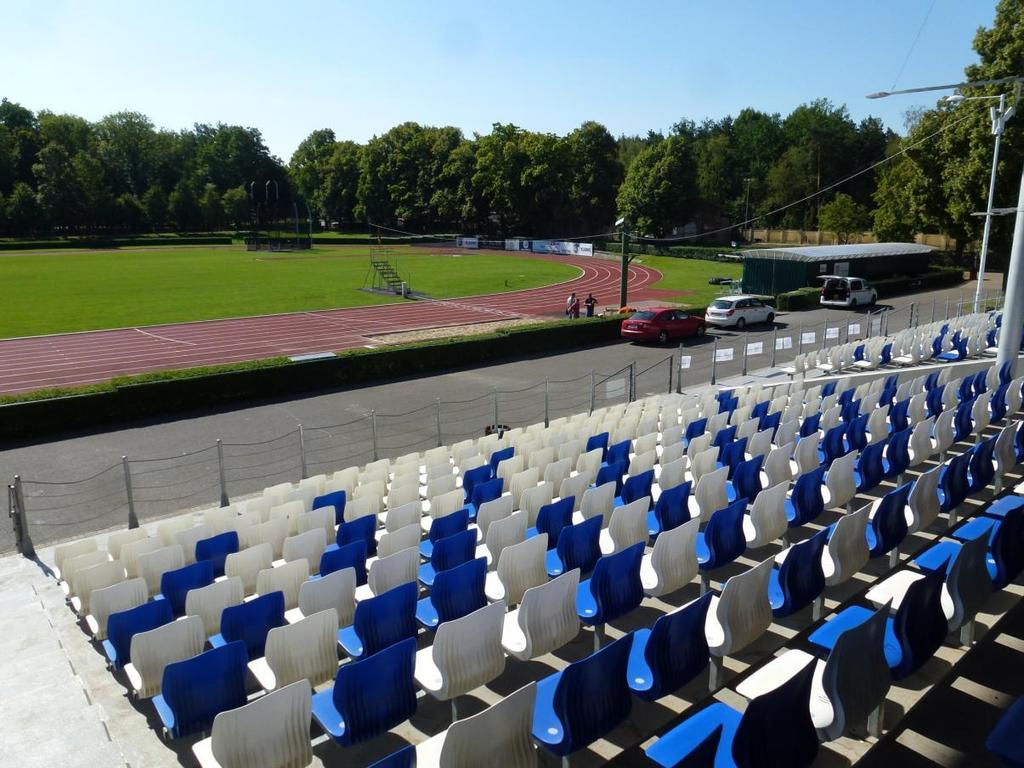

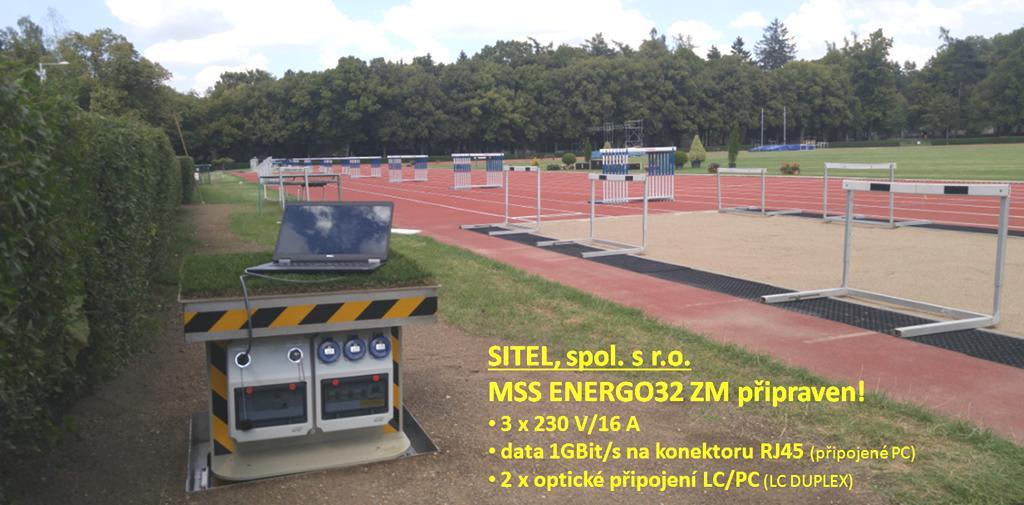

15 15/25 atletický stadión Kladno Sletiště

16 16/25 místa zakončení optických vláken

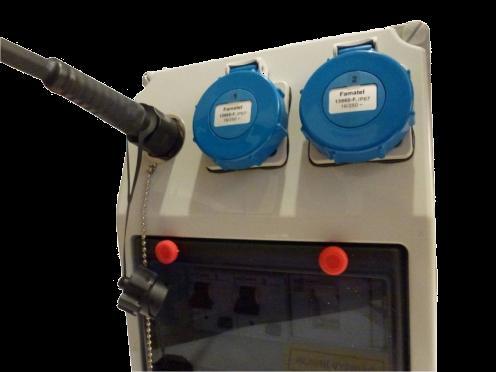

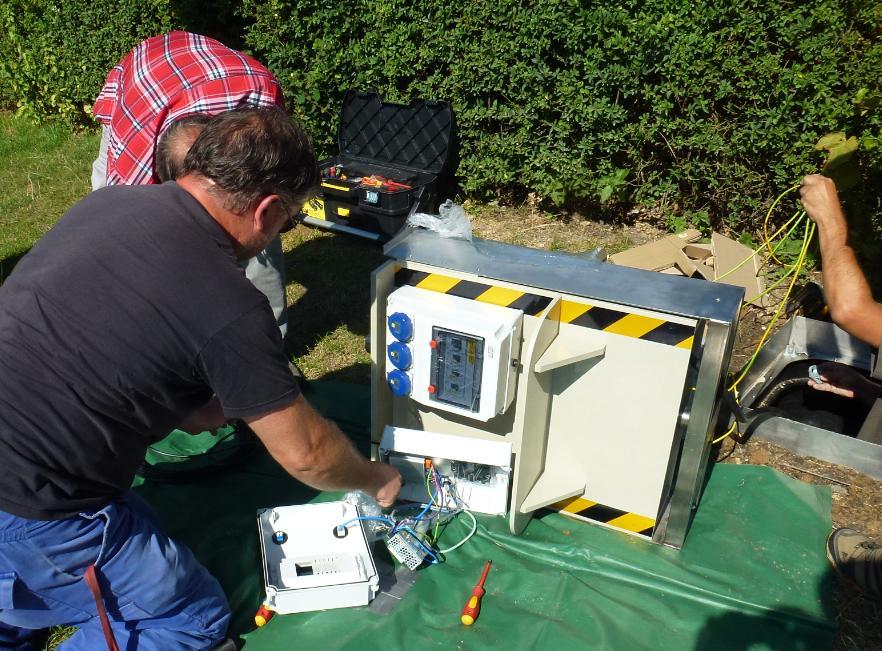

17 17/25 připojení napájení a optického kabelu

18 18/25 MSS ENERGO instalován do komory

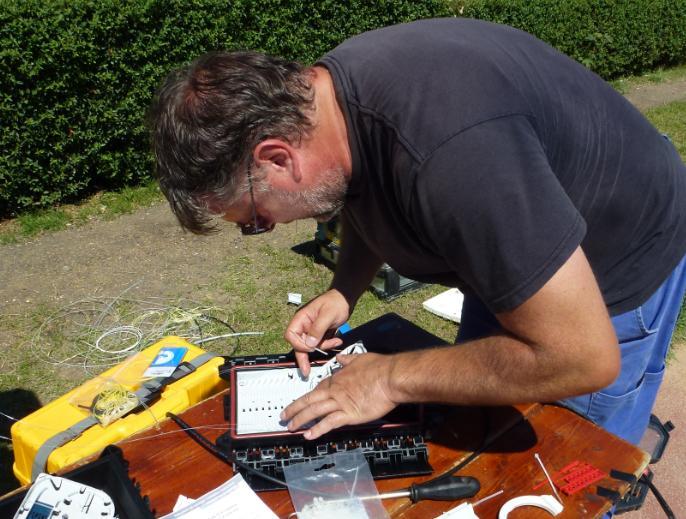

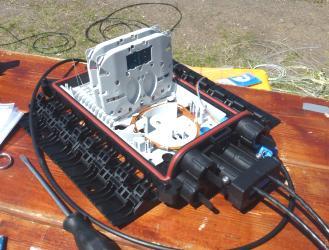

19 19/25 instalace optické spojky IP

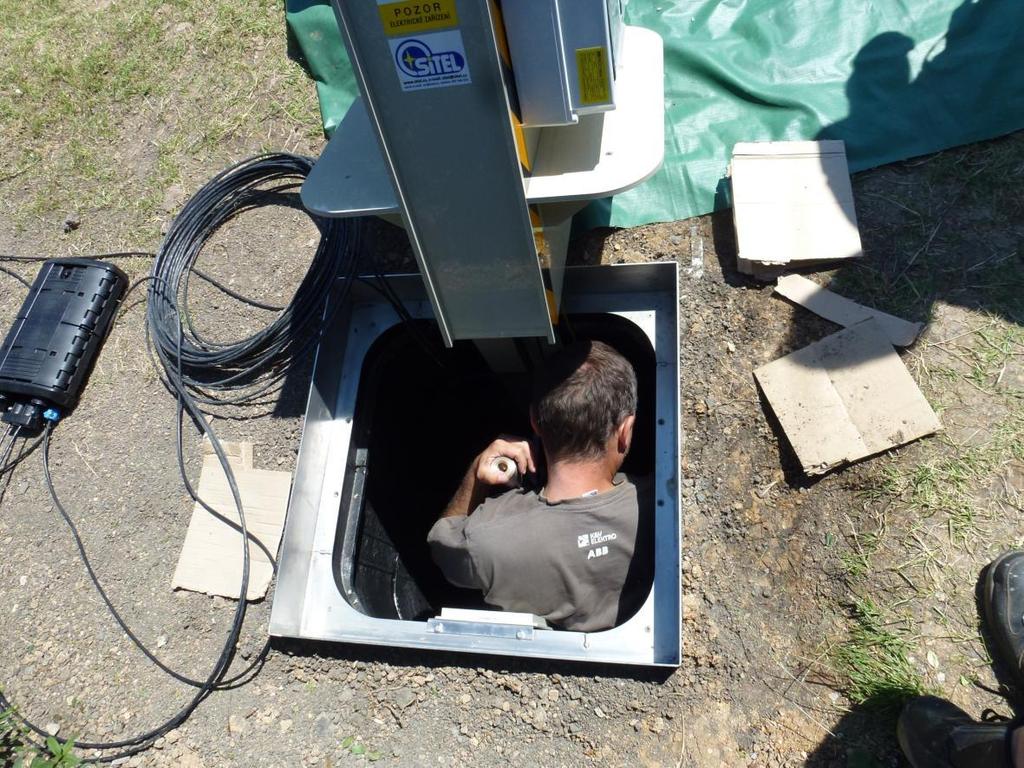

20 20/25 příprava na uložení spojky a kabelů

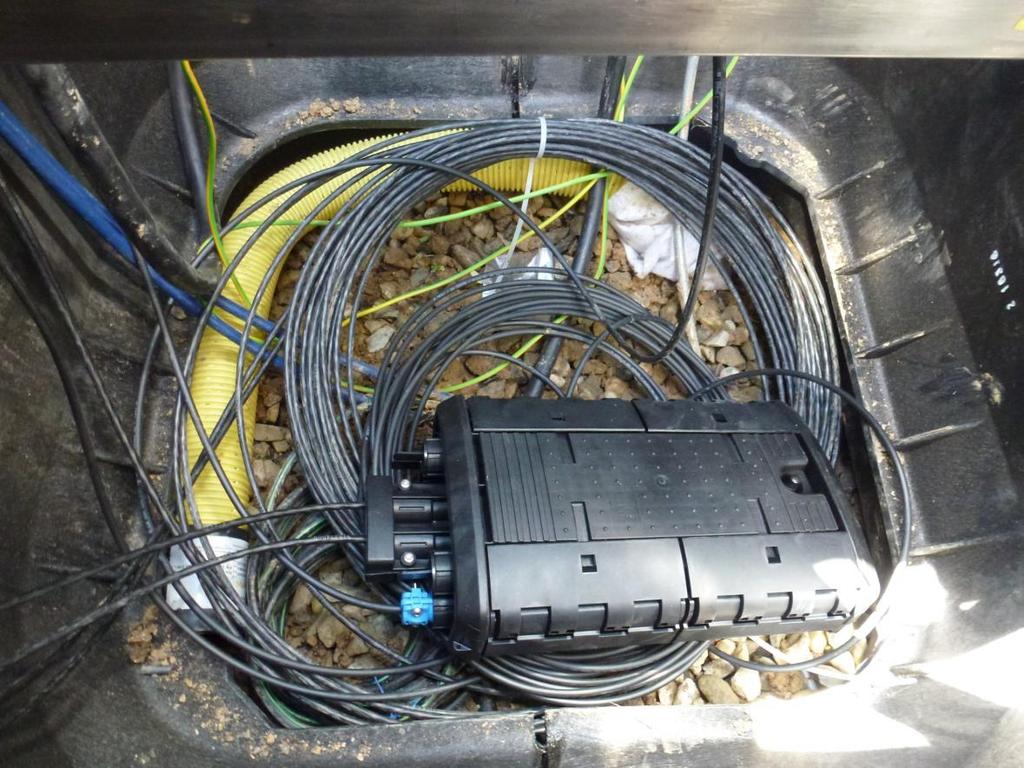

21 21/25 uložení na dně komory

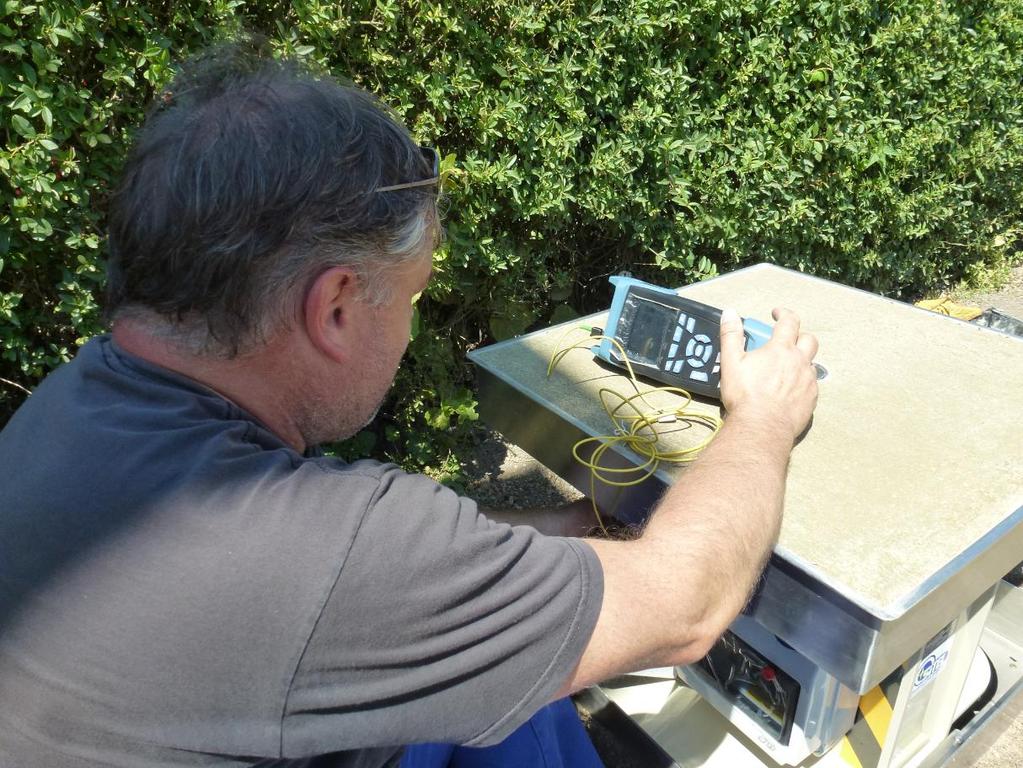

22 22/25 závěrečné měření

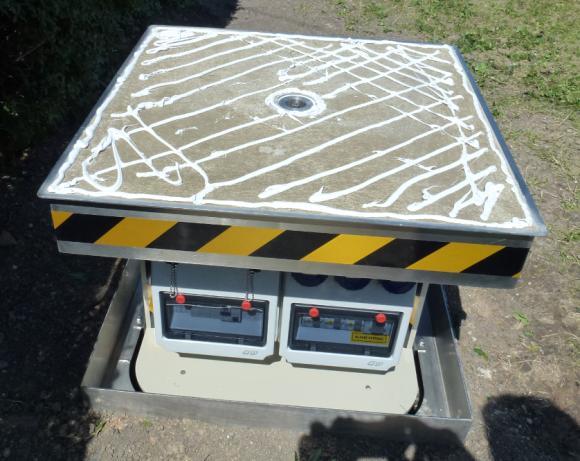

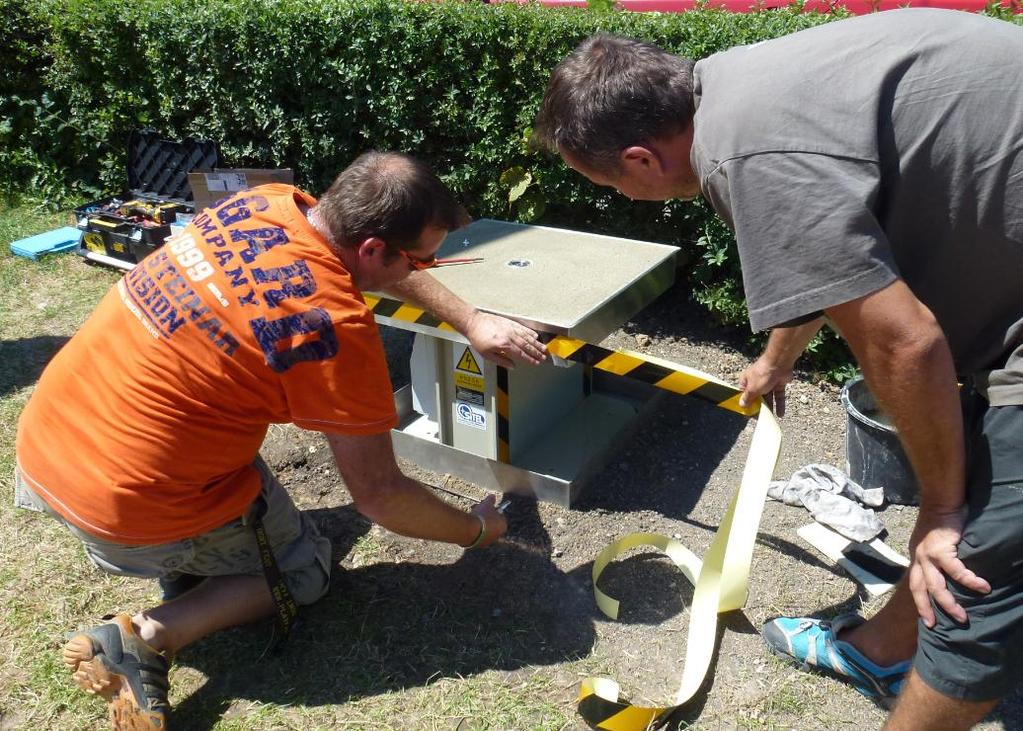

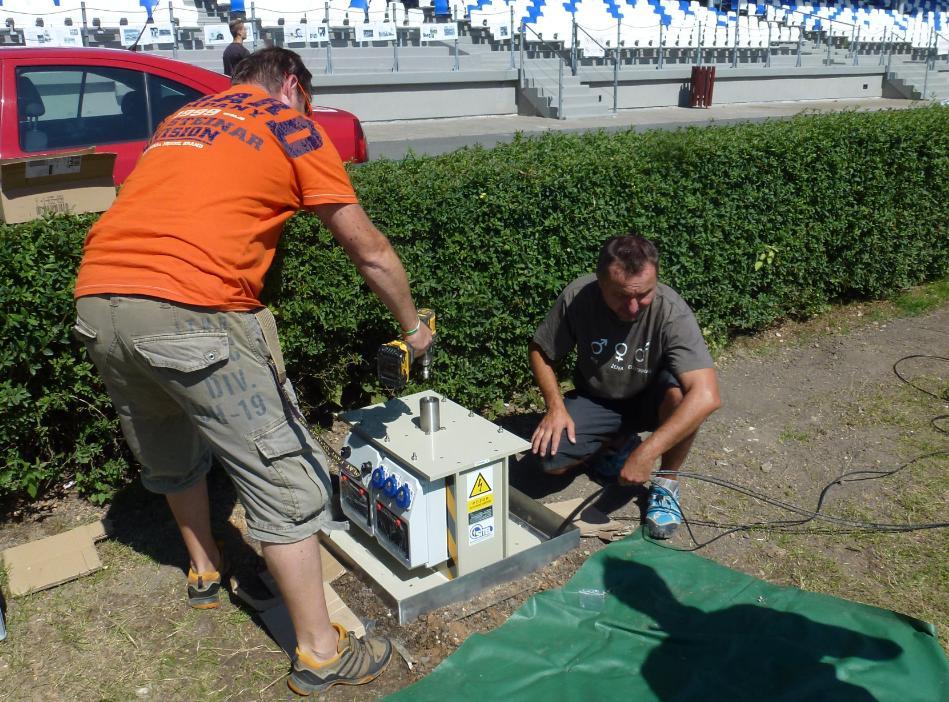

23 23/25 finální instalace MSS ENERGO

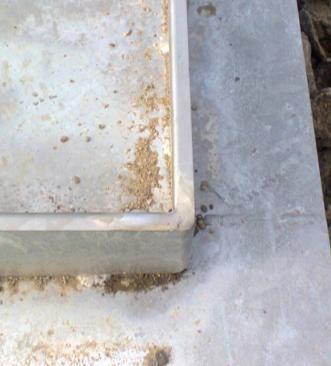

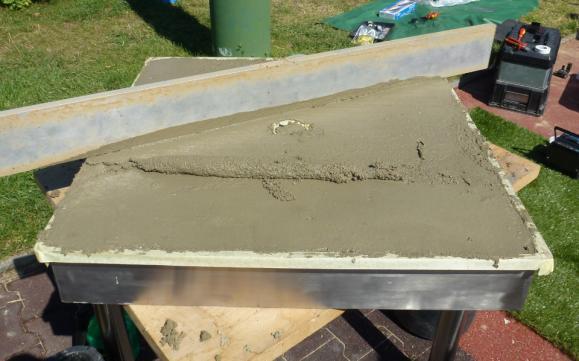

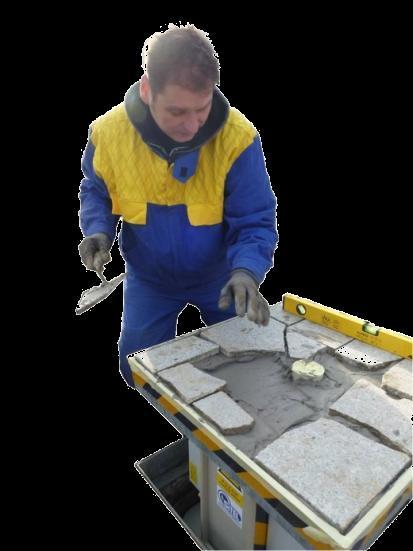

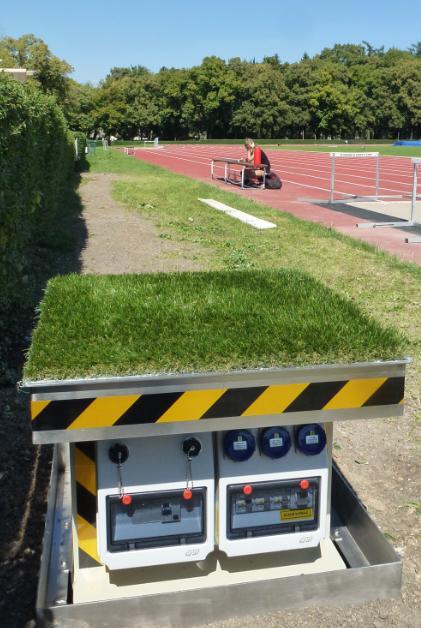

24 24/25 konečná úprava univerzálního víka

25 25/25 Ing. Jiří Toman
