1 Optické sítě pasivní řešení nejen FTTD/FTTH MODnet - Areálové sítě a řešení pro Enterprise 2010 Radek Helán, NETWORK GROUP s.r.o.

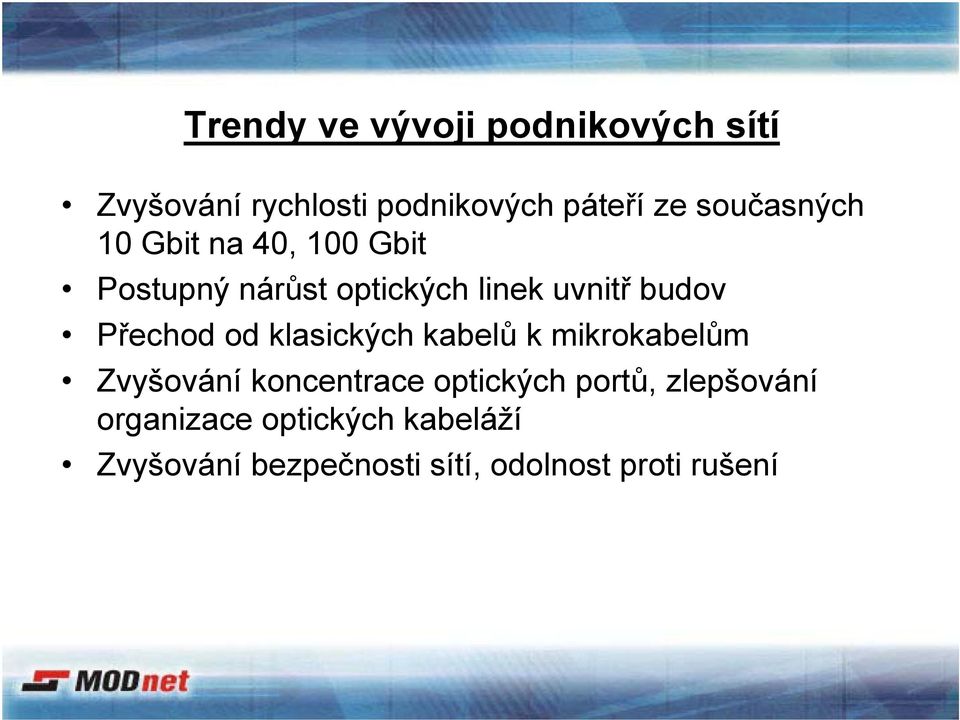

2 Trendy ve vývoji podnikových sítí Zvyšování rychlosti podnikových páteří ze současných 10 Gbit na 40, 100 Gbit Postupný nárůst optických linek uvnitř budov Přechod od klasických kabelů k mikrokabelům Zvyšování koncentrace optických portů, zlepšování organizace optických kabeláží Zvyšování bezpečnosti sítí, odolnost proti rušení

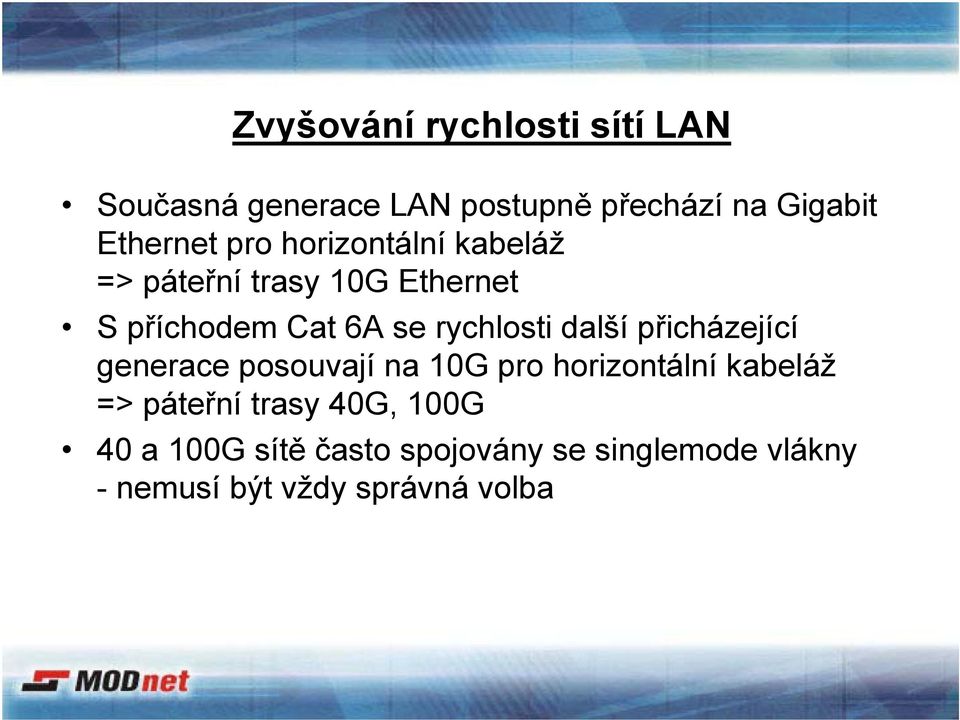

3 Zvyšování rychlosti sítí LAN Současná generace LAN postupně přechází na Gigabit Ethernet pro horizontální kabeláž => páteřní trasy 10G Ethernet S příchodem Cat 6A se rychlosti další přicházející generace posouvají na 10G pro horizontální kabeláž => páteřní trasy 40G, 100G 40 a 100G sítě často spojovány se singlemode vlákny - nemusí být vždy správná volba

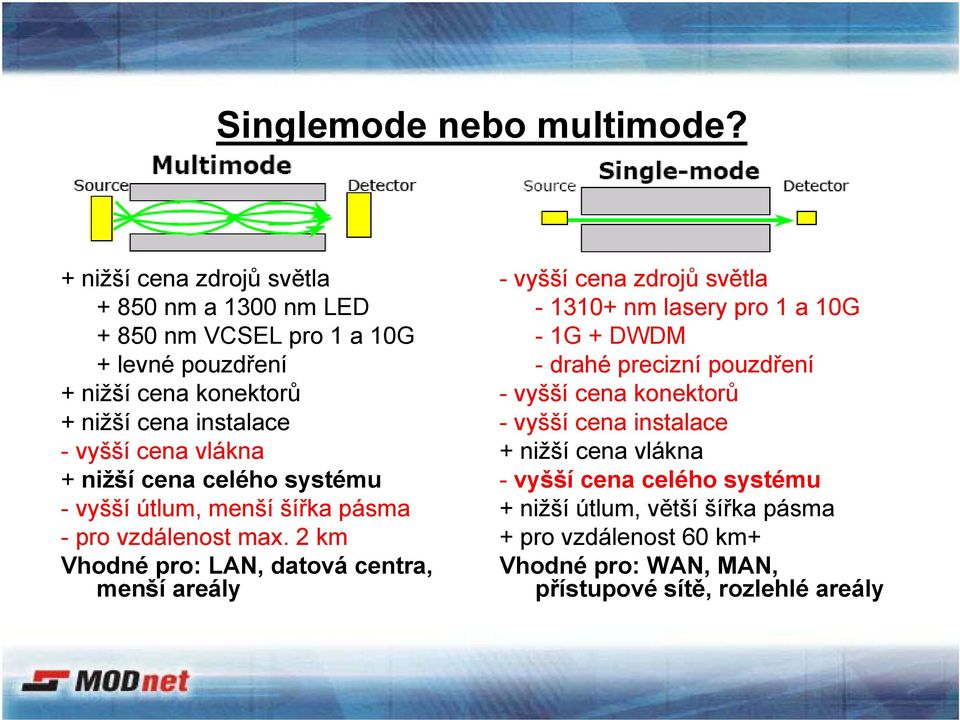

4 Singlemode nebo multimode? + nižší cena zdrojů světla nm a 1300 nm LED nm VCSEL pro 1 a 10G + levné pouzdření + nižší cena konektorů + nižší cena instalace - vyšší cena vlákna + nižší cena celého systému - vyšší útlum, menší šířka pásma - pro vzdálenost max. 2 km Vhodné pro: LAN, datová centra, menší areály - vyšší cena zdrojů světla nm lasery pro 1 a 10G - 1G + DWDM - drahé precizní pouzdření - vyšší cena konektorů - vyšší cena instalace + nižší cena vlákna - vyšší cena celého systému + nižší útlum, větší šířka pásma + pro vzdálenost 60 km+ Vhodné pro: WAN, MAN, přístupové sítě, rozlehlé areály

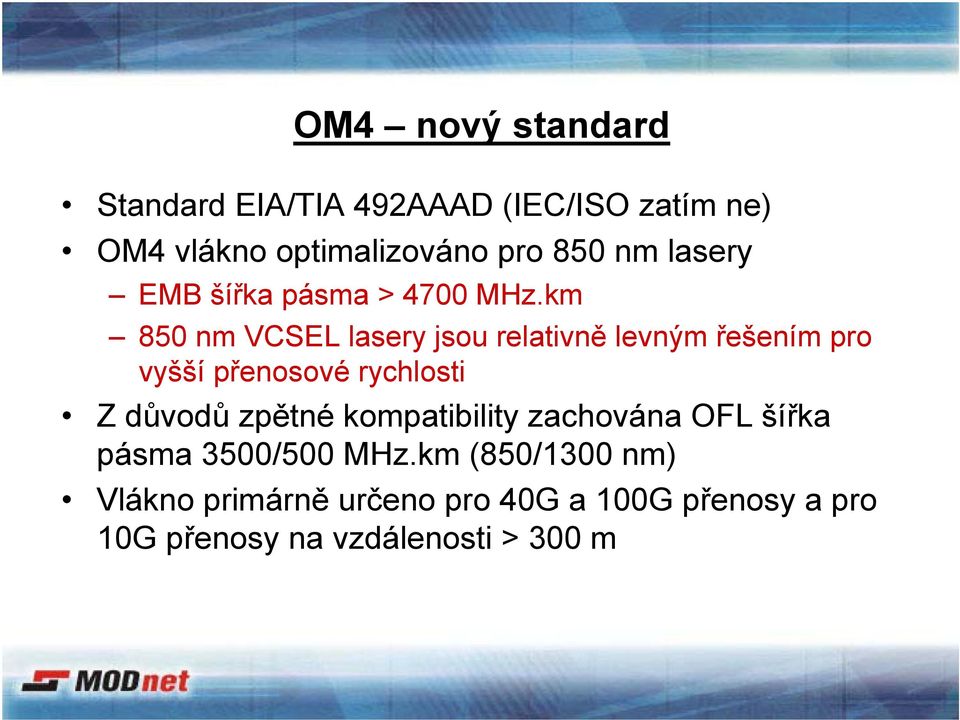

5 OM4 nový standard Standard EIA/TIA 492AAAD (IEC/ISO zatím ne) OM4 vlákno optimalizováno pro 850 nm lasery EMB šířka pásma > 4700 MHz.km 850 nm VCSEL lasery jsou relativně levným řešením pro vyšší přenosové rychlosti Z důvodů zpětné kompatibility zachována OFL šířka pásma 3500/500 MHz.km (850/1300 nm) Vlákno primárně určeno pro 40G a 100G přenosy a pro 10G přenosy na vzdálenosti > 300 m

6 Dosažitelné vzdálenosti přenosu Vlákno OM1 OM2 OM3 OM4 Ø jádra/pláště [µm] 62,5/125 50/125 50/125 50/125 OFL/EMB [MHz.km] 200/- 500/- 1500/ /4700 nm 275 m 550 m 550 m 550 m 10Gb@850 nm 33 m 82 m 300 m 550 m 100Gb@850 nm -m -m 100 m 125 m

7 Instalace optiky uvnitř budov Zvyšování přenosových rychlostí => posun optiky stále blíže ke koncovým zařízením Trendy směřují k FTTD (optika na stůl) nahrazení horizontálních metalických kabeláží OM2 (OM3) optikou, páteře budov OM3 (OM4) nebo OS1 Více ohybů vláken na trase => větší útlum Použití MM vláken (nejsou tolik náchylné na ohyby) nebo SM vláken G657A G657A je kompatibilní s G652D, možné vzájemně svařovat G652D má menší útlum (vhodnější pro delší venkovní trasy), G657A má menší útlum v ohybech (vnitřní páteře)

8 Instalace optiky uvnitř budov Vyšší koncentrace optických vláken uvnitř budov Vyšší nároky na úspory prostoru Lepší organizace optických kabeláží Nejisté budoucí standardy vláken? Mikrotrubičkové trasy + mikrokabely

9 Klasický kabel vs. mikrokabel Klasický 12 vláknový kabel má vnější průměr okolo 6 mm EPFU 12 vláken má průměr okolo 1,5 mm, zafukuje se do 5mm trubičky Mikrotrubičkové řešení možno připravit trasy, kabel se zafoukne až v případě potřeby => žádné rezervy V případě budoucí potřeby lze kabel jednoduše vyfouknout a zafouknout kabel jiný => minimální náklady při změně standardu (např. OM2 -> OM4) Vnější průměr = 6,2 mm Vnější průměr = 1,6 mm

10 Případová studie FTTD optika vs. metalika Požadavky Předpoklad budoucího využití sítě 10G-Ethernet Současné využití sítě 1G-Ethernet Řešení Metalická kabeláž cat 6A STP nebo multimode optika Osazení aktivními prvky pro Gigabit Ethernet Kompromis kabeláž 5E UTP + mikrotrubička

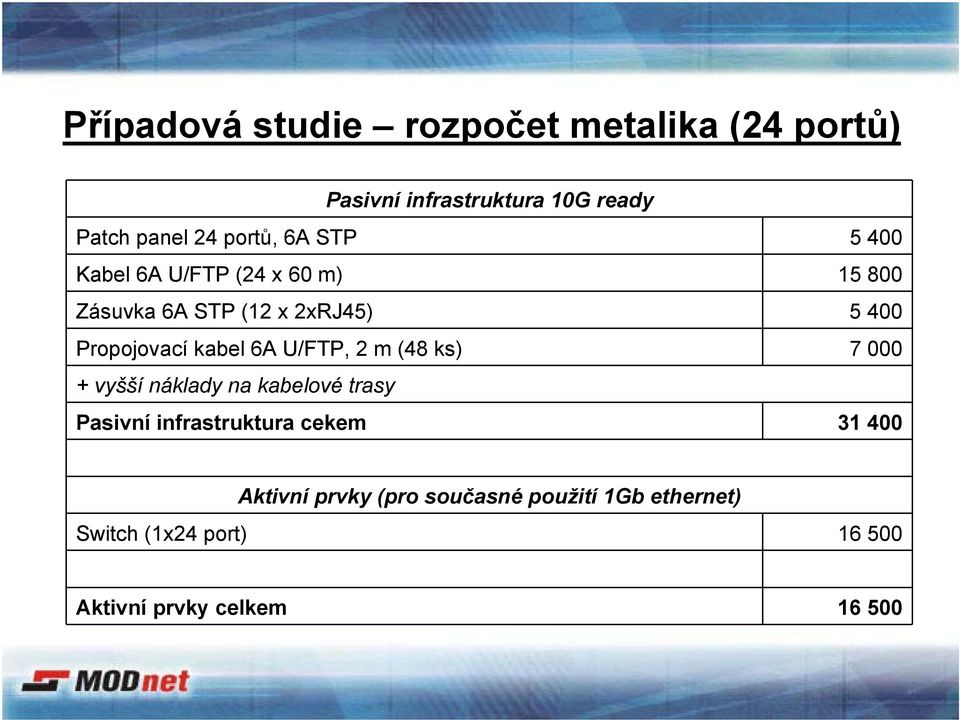

11 Případová studie rozpočet metalika (24 portů) Pasivní infrastruktura 10G ready Patch panel 24 portů, 6A STP Kabel 6A U/FTP (24 x 60 m) Zásuvka 6A STP (12 x 2xRJ45) Propojovací kabel 6A U/FTP, 2 m (48 ks) vyšší náklady na kabelové trasy Pasivní infrastruktura cekem Aktivní prvky (pro současné použití 1Gb ethernet) Switch (1x24 port) Aktivní prvky celkem

12 Případová studie rozpočet optika (24 portů) Pasivní infrastruktura 100G ready Optická vana 12 x DSC, plně vybavená (2 ks) Optický kabel 2 vl., OM3 (24 x 60 m) Zásuvka optická (12 x 2xDLC) Propojovací kabel OM3, SC/LC, 2 m, duplex (48 ks) vyšší náklady na zakončení Pasivní infrastruktura cekem Aktivní prvky (pro současné použití 1Gb ethernet) Switch (1x24 port) SFP (24 ks) Síťová karta optická (24 ks) Aktivní prvky celkem

13 Případová studie rozpočet kombinace (24 portů) Pasivní infrastruktura 1G + FTTD ready Patch panel 24 portů, 5E UTP Kabel 5E UTP (24 x 60 m) Zásuvka 6A STP (12 x 2xRJ45) Propojovací kabel 5E UTP, 2 m (48 ks) Mikrotrubička 5/3,5 mm, LSZH, včetně koncovek (12 x 60 m) vyšší pracnost instalace Pasivní infrastruktura cekem Aktivní prvky (pro současné použití 1Gb ethernet) Switch (1x24 port) Aktivní prvky celkem

14 Případová studie - srovnání Metalika C6A Optika OM3 Metalika C5E +mikrotrubička Pasivní infrastruktura Aktivní prvky Řešení celkem Metalické řešení 10G ready poměrně vysoké náklady na pasivní infrastrukturu Optické řešení vysoké náklady na pasivní infrastrukturu a velice vysoké náklady na aktivní prvky Kombinované řešení levná infrastruktura pro současné využití + možnost budoucího rozšíření bez zásahů do instalací

15 Produkty řešení pro areálové sítě, FTTH, FTTD Optické kabely (klasické, pro zafukování) 19 optické panely Nástěnné zakončovací krabice Optické zásuvkové řešení Optické konektory a propojovací kabely Příslušenství

16 Optické kabely - klasické Konstrukce Loose Tube multiomode OM1, OM2, OM3 singlemode OS1 venkovní i vnitřní 2-24 vláken

17 Optické kabely - klasické Konstrukce Tight Buffer multiomode OM1, OM2, OM3 singlemode OS1 venkovní i vnitřní 2-24 vláken

18 Optické kabely pro zafukování do MT Konstrukce CT 2 až 24 vláken, HDPE plášť průměr kabelu 3,5 až 4 mm (podle počtu vláken) vhodné do trubiček s vnitřním půměrem 5,5 mm a víc pro horizontální i vertikální rozvody

19 Optické kabely pro zafukování do MT Konstrukce EPFU 2 až 12 vláken, dvojitý akrylátový plášť průměr kabelu 1 až 1,6 mm (podle počtu vláken) vhodné do trubiček s vnitřním půměrem 2,5 mm a víc pro horizontální i vertikální rozvody, vnitřní i vnější

20 19 řešení pro zakončení v objektech FMP III panel Zakončení až 48 vláken 3 různé čelní panely 24, 36, 48 vláken

21 19 řešení pro zakončení v objektech Swing-out panel Nízká hmotnost Robustní provedení 1U 24 vláken Výklopný, 90 Čelní panely s běžnými typy konektorů

22 Zakončení v objektech nástěnné boxy 601 nástěnná optická skříňka Zakončení až 12 vláken

23 Zakončení v objektech nástěnné boxy Zakončení 2, 4, 12 nebo 24 vláken ORM 4 ORM 2 ORM 12 (24)

24 Zásuvka na omítku FTTD zásuvkové řešení Místo pro uložení 2 svárů, pro SC simlex nebo LC duplex

25 Zásuvky modulární UK FTTD zásuvkové řešení Apertura Euromod 50x50 mm

26 FTTD zásuvkové řešení Zásuvky modulární German Apertura Euromod 50x50 mm

27 ABB Time/Element FTTD zásuvkové řešení Apertura Euromod 50x50 mm

28 Zásuvky ABB Tango DataGate moduly SC nebo duplex LC FTTD zásuvkové řešení

29 FTTD zásuvkové řešení Mod Mosaic - Legrand Legrand systém, apertura 45x22,5 mm zemní boxy OBO Betterman

30 Zakončení vláken - konektory MM vlákna lepením konektorů Epoxy-polish (ST, SC) Xpress sada (ST, SC, LC) SM a MM vlákna navařením pigtailů (SC, ST, LC, E2000, ) Ochrany svárů

31 Zakončení vláken - příslušenství Univerzální kazeta Krabička pro zakončení optických vláken montáž do žlabu montáž do krabiček hloubky 32 mm, dvojité šířky

32 Propojovací kabely Různé kombinace konektorů (SC-SC, ST-SC, LC-SC, E2000-E2000, ) Duplexní provedení, délky 1, 2, 3, 5 m, atd.

33 Děkuji za pozornost
