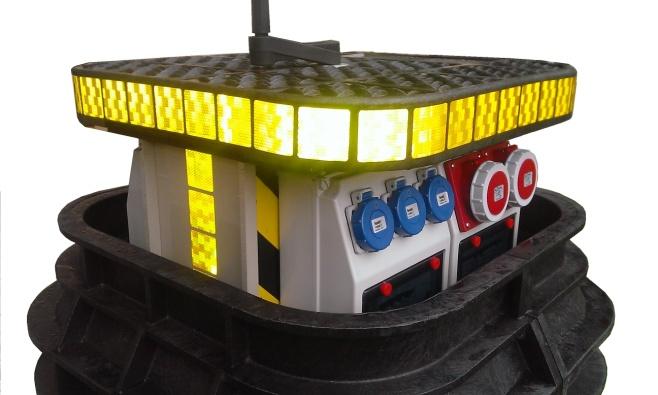

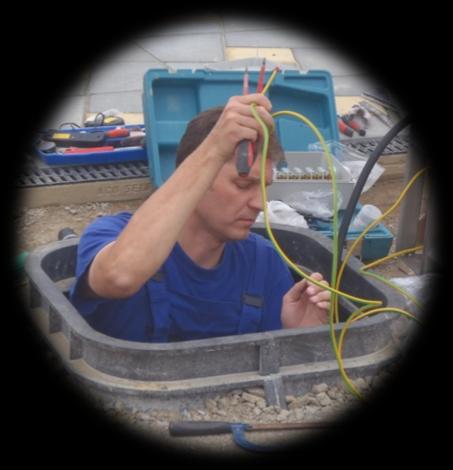

1 MSS ENERGO vybrané realizace český výrobek

2 referenční projekty 1. Bechyně 2. Bojkovice 3. Brno, CPT areál 4. Brno, koupaliště Dobrovského 5. Brno, Špilberk 6. Brumov-Bylnice 7. Český Těšín 8. Dolní Břežany 9. Frýdek Místek 10. Grafenau (Německo) 11. Hradec Králové 12. Hulín 13. Jevíčko 14. Jihlava 15. Kaplice 16. Kladno 17. Kostice 18. Kostomlaty pod Milešovkou 19. Kroměříž 20. Líbeznice 21. Lednice, lázeňská zóna 22. Litomyšl I. 23. Litomyšl II. 24. Lovosice 25. Milevsko 26. Mladá Boleslav 27. Mšené Lázně 28. Nasavrky 29. Nový Bor 30. Ostrava (sportovní areál U cementárny) 31. Passau (Německo) 32. Praha (centrální depozitář UPM muzea) 33. Praha (zahrada u hotelu Praha) 34. Prušánky 35. Semily 36. Slaný 37. Strážnice 38. Uherské Hradiště 39. Uherský Brod 40. Velká Bíteš 41. Zlín realizace inovované verze MSS ENERGO v provedení IP67

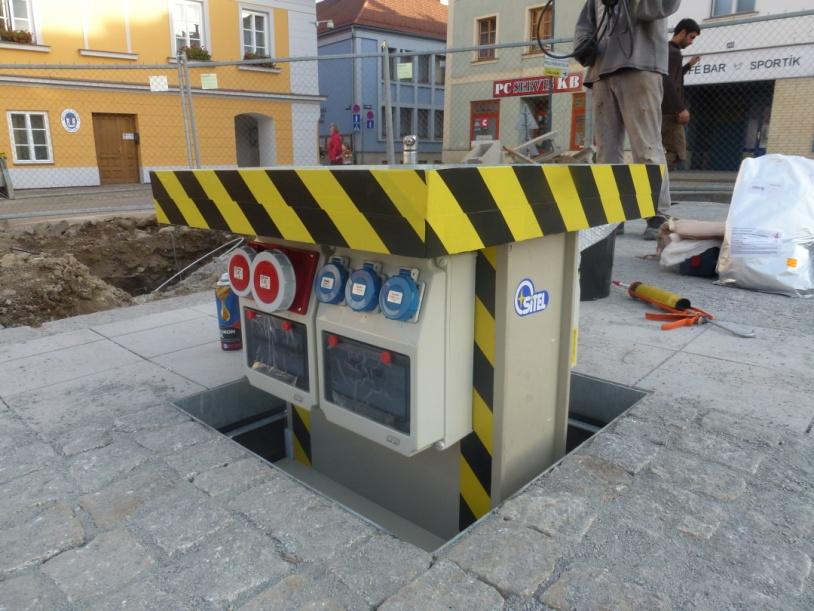

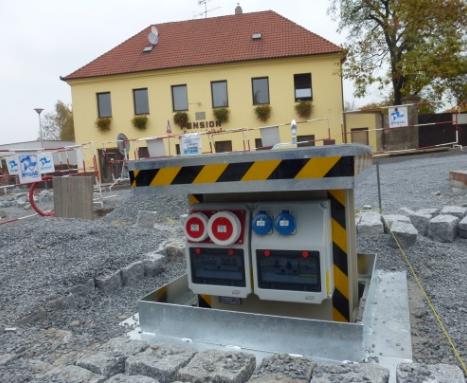

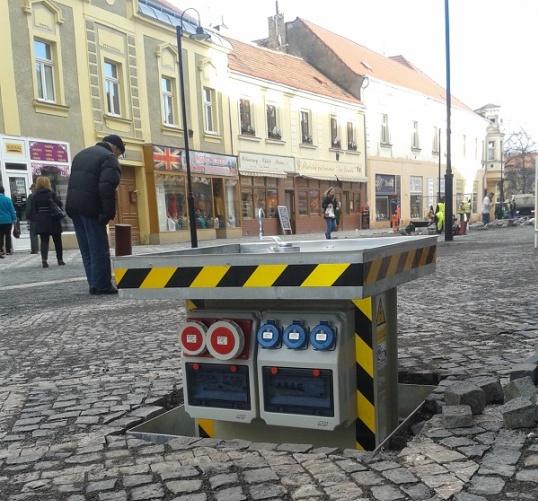

3 projekt v Kaplici (náměstí) po instalaci STAVBA ještě zajistí výplň víka montáž víka k MSS ENERGO MSS ENERGO

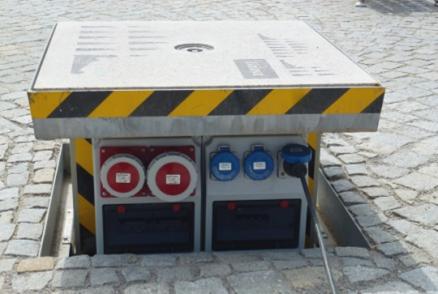

4 projekt v Hradci Králové (náměstí 28. října) 2 x MSS ENERGO projekt spolufinancován Evropskou unií MSS ENERGO na tržišti ocelové ploché víko (02) dobře usazené v dlažbě náměstí nemusí vypadat tak nevhodně MSS ENERGO pod vánočním stromem

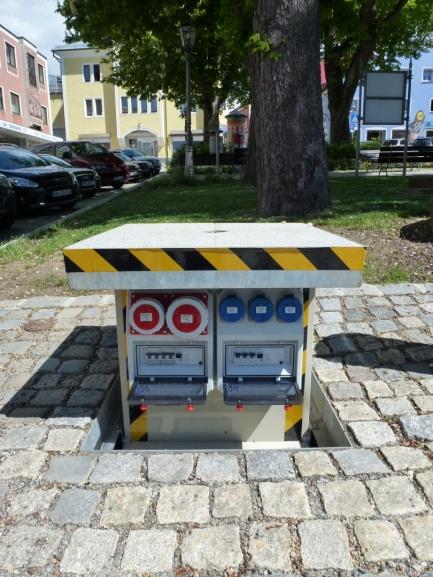

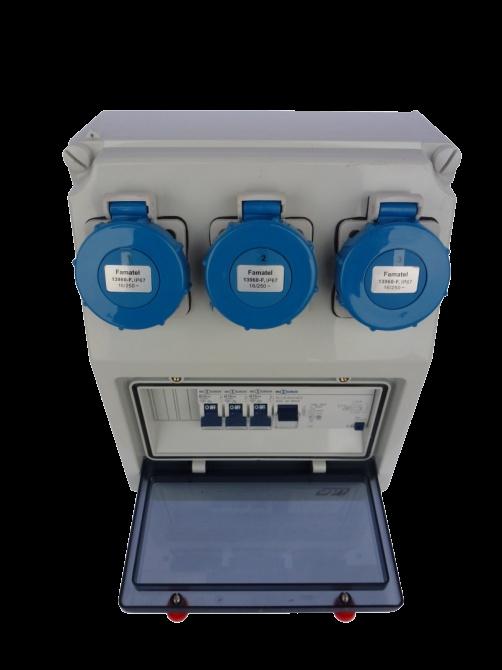

5 projekt v Grafenau (náměstí - Německo) Proč ve výběrovém řízení zvítězil SITEL? 1. dimenzování na 63 A 2. více chráničů než 1 3. IP67 pro rozvodnice i zásuvky 4. komplexní řešení 2 x MSS + zemní box 63 A 5. služby při návrhu i realizaci zemní zásuvkový box MSS ENERGO

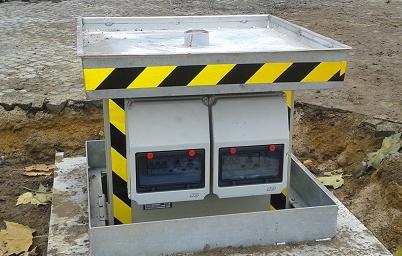

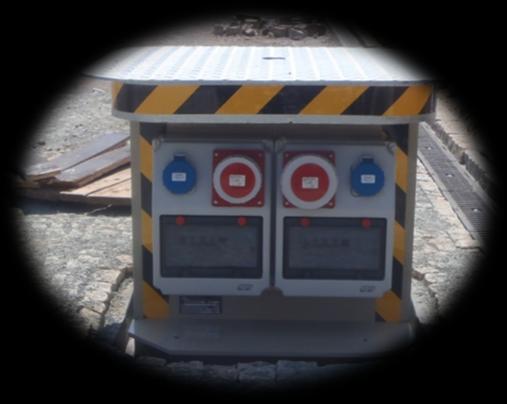

6 projekt v Lovosicích (náměstí, park) MSS ENERGO63 01ABG

7 projekt v Lednici (lázeňská zóna) MSS, pěší zóna MSS, pódium

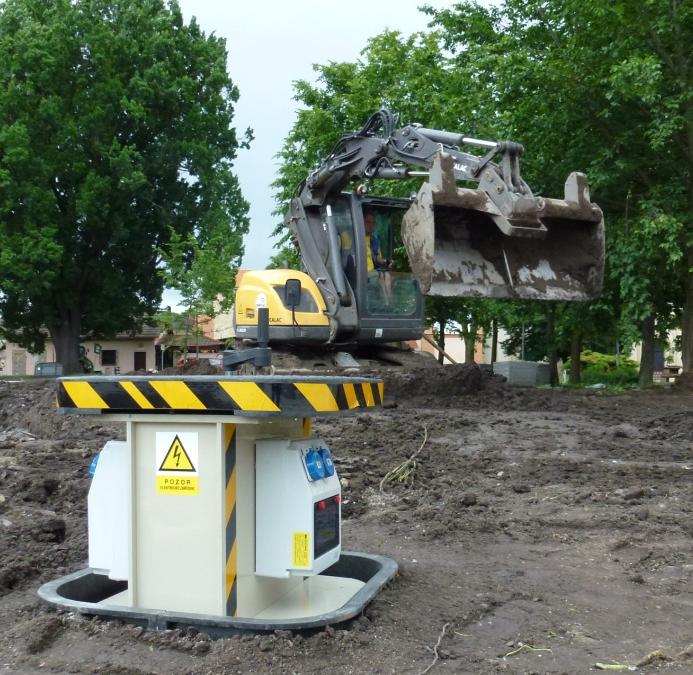

8 projekt v Brně (koupaliště Dobrovského) MSS ENERGO32 01AAG BAZÉN ke kostře sloupku vyvedení napájecího kabelu a uzemnění ke sloupku přívodní vedení k instalační krabici napojení na dešťovou kanalizaci dobře zajištěná stavební příprava instalační komory sloupku

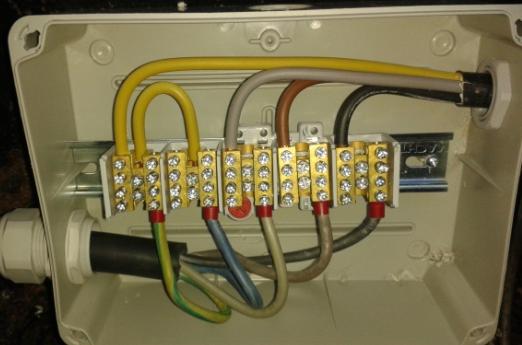

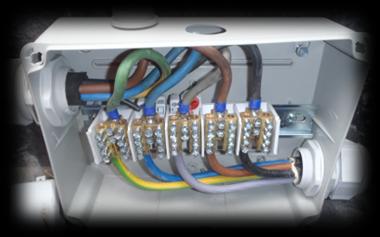

9 projekt v Kroměříži (Volný čas pro Kroměříž) po instalaci STAVBA ještě zajistí výplň vík betonem napojení přívodního vedení a pohyblivého přívodu energetického sloupku 2 x 63 A/400V MSS ENERGO80 03DGFF celé spojení je po montáži ochráněno speciální izolační hmotou proti vodě a kondenzátu nosnost víka energetického sloupku s atestem je 12,5t. Instalace je provedena na betonové ploše, na které pojíždí různá technika, nebo jsou zde umístěny exponáty, které se zde budou při různých akcích vystavovat, například kombajny, zemědělské stroje každá rozvodnice je vybavena speciální tlakovou zátkou pro omezení tvorby vnitřního kondenzátu

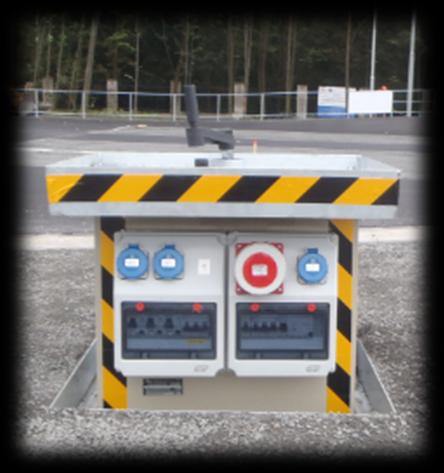

10 projekt v Ostravě (sportovní areál U cementárny) víka bez finální výplně 5 x MSS ENERGO63 03mBMM + 12 připravených pozic na pozdější instalaci připravené rozvodnice pro instalování zařízení START - CÍL

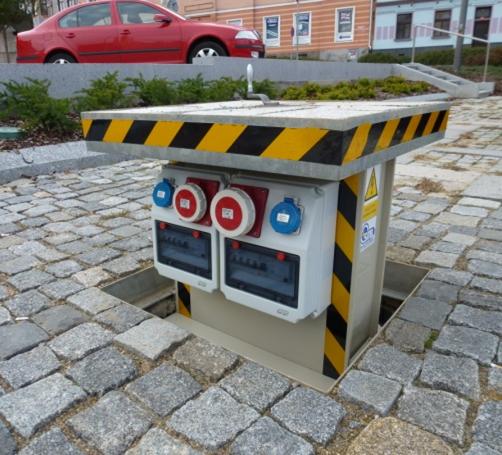

11 projekt v Milevsku (Švermova ulice) 2 x MSS ENERGO63 03CGAB vlepení dlažby do prostoru víka hotové víko s rámečkem k zakrytí spáry

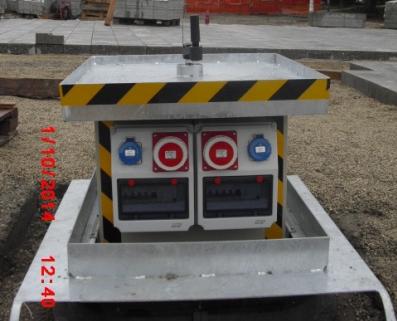

12 projekt v Bojkovicích (náměstí) kontrola bezpečnostní reflexní pásky 1 x MSS ENERGO63 03BGAA následuje ještě finální usazení do okolního terénu a výplň univerzálního víka dlažbou

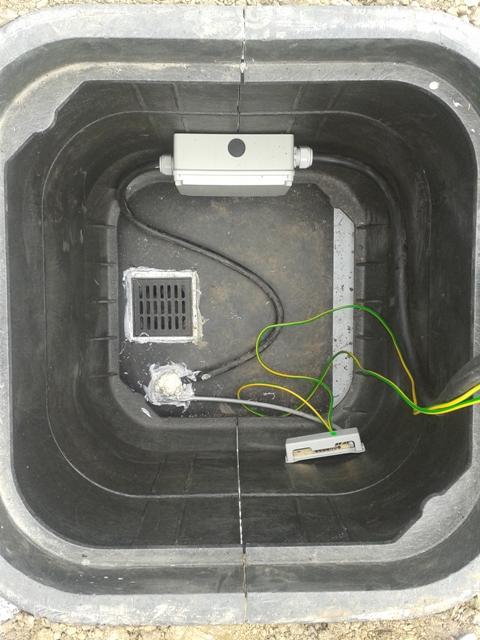

13 OPTICKÁ KONEKTIVITA NA NÁMĚSTÍ projekt v Jihlavě (náměstí) usazení komory na správnou výšku dno instalační komory a připravené otvory na HDPE trubky a kanálek pro každý sloupek jedna rozvodnice převodník datové sítě opto/elektro (převádí signál z optického vlákna na FASTETHERNET do zásuvky RJ45/IP67 umístěné na energetickém sloupku) 10 x MSS ENERGO63 03MmDC + 10 x internet po optickém vláknu

14 OPTICKÁ KONEKTIVITA NA NÁMĚSTÍ projekt v Jihlavě (náměstí) internet datová síť na náměstí a podružné měření spotřeby měření parametrů optických vláken průmyslový konektor CAT5/RJ45/IP67 připojovací kabel elektroměr pro podružné měření - 3 fázový

15 projekt v Uherském Brodu (náměstí) 8 x MSS ENERGO63 03DGCC 2 x zakázková šikmá víka pro zvlášť velký sklon terénu!!!

16 projekt ve Velké Bíteši (Masarykovo náměstí)

17 projekt v Novém Boru (náměstí) MSS ENERGO80 03FG komora s dvěma jistícími rozvodnicemi 2 x 2 okruhy 80 A z toho 1 x pro MSS ENERGO

18 projekt v Nasavrkách (náměstí) MSS ENERGO63 01BBG

19 projekt v Hulíně (náměstí) MSS ENERGO63 03DMCC

20 projekt v Litomyšli (Toulovcovo náměstí) místo instalace u kostela 1 x MSS ENERGO63 03ABG

21 projekt v Praze (zahrada u hotelu Praha) zákaznická konstrukce zdvojených energetických sloupků: každý dimenzován na 2 x 80 A, celkem projekt max. 320 A každý dva hlavní vypínače (každá strana samostatně) signalizace výpadku chráničů pomocí kontaktů SITEL, spol. s r.o. nový nerezový rámeček víka zakrývající spáru mezi víkem a rámem x MSS ENERGO160 03ZZZZ 63 A/ 400 V zásuvky Ne zcela vhodné umístění sloupku téměř přímo pod svah. Musí být dobře odvedena stékající voda od víka aby netekla přímo na něj a následně do instalační komory! nový typ víčka ovládacího mechanismu:

22 projekt Kostomlaty pod Milešovkou rozvodnice MSS ENERGO: SITEL, spol. s r.o. dominanta náměstí stavební příprava - základ podružné měření hlavní energetický bod náměstí místo napojení přívodů k energetickým sloupkům Dva energetické sloupky MSS ENERGO63 01CPAA: každý podružné měření spotřeby (třífázové) zásuvky na PV společný kombinovaný chránič v PV hlavní vypínač celého sloupku

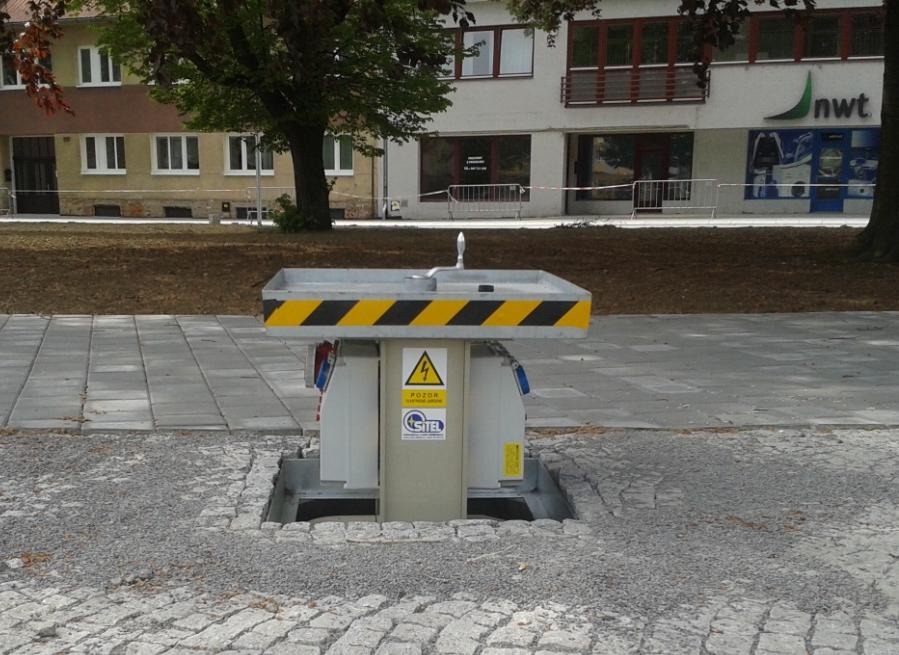

23 projekt Zlín MSS ENERGO63 01DCM vzorně zajištěná příprava

24 stavba PSJ projekt centrální depozitář UPM Praha 3 x MSS ENERGO63 01DCM MSS MSS MSS tři energetické sloupky instalovány v jedné linii uzemnění pásovinou + netradiční přechod k vsakování

25 projekt Náves Prušánky MSS ENERGO - VODA a ODPAD zakrytí spáry rám - víko víčko pro odpad GEKA napojení tlakové hadice elektrické ovládání přívodu vody tlaková zátka kulový mrazuvzdorný ventil ARTIC ¾ -20 C až + 70 C vyvedení na zadní straně sloupku

26 projekt v Kostici 2 x MSS ENERGO32 01CCM v projektu 16 x zásuvka 230 V/16 A

27 projekt v Líbeznici 2 x MSS ENERGO63 DMCC

28 projekt v Litomyšli (Smetanovo náměstí) 1 x MSS ENERGO63 03ABM

29 projekt ve Strážnici L1-3 L1 L2 L1-3 L3 hlavní vypínač 16A 16A x MSS ENERGO80 03BCZZ Energetický sloupek jako připojovací bod pro externí zemní zásuvkové boxy. 400 V/16 A + 230V/16A

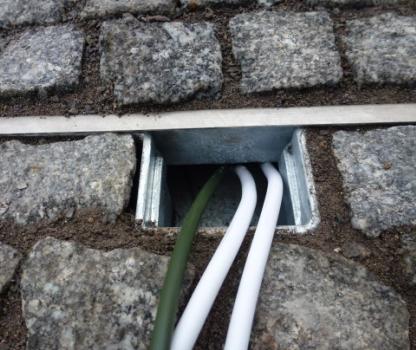

30 OPTICKÁ KONEKTIVITA NA NÁMĚSTÍ projekt v Kladně (náměstí Starosty Pavla) průmyslový optický konektor LC DUPLEX s krytem 2 x zakázkové MSS ENERGO32 00Z optický konektor LC DUPLEX dvě zásuvky 230 V/16 A průchod kabelů skrz víko zakrytí spáry rám - víko instalace s podpůrným krytem proti stékající vodě detail vyvedení připojených kabelů z komory optický konektor instalace uvnitř plastové komory 450 x 450 mm zapojený optický patchcord (zelený)

31 OPTICKÁ KONEKTIVITA NA NÁMĚSTÍ projekt v Kladně (náměstí Starosty Pavla) uzavřené optické propojení konektor - zástrčka místo optické konektivity vyvedení optických vláken z rozvodnice pomocí LC DUPLEX průmyslového konektoru. Součást dodávky i připojovací patchcordové kabely v délce 5 m, 10 m, 20 m s průmyslovou zástrčkou LC DUPLEX 2 x MSS ENERGO32 00Z LC DUPLEX konektor vložení přípravku pro ovládání víka

32 projekt ve Slaném jedna fáze na jeden zásuvkový box 1 x MSS ENERGO63 03DCZ 1 x MSS ENERGO63 03DCM Energetický sloupek jako připojovací bod pro externí zemní zásuvkové boxy 230 V/16 A

33 projekt v Uherském Hradišti 1 x MSS ENERGO80 03DCGM Nedodržení podmínek výrobce. Špatně usazené a vyplněné víko. Investor opraví výšku usazení.

34 konzultace, technické návrhy, nabídky: Ing. Jiří Toman
