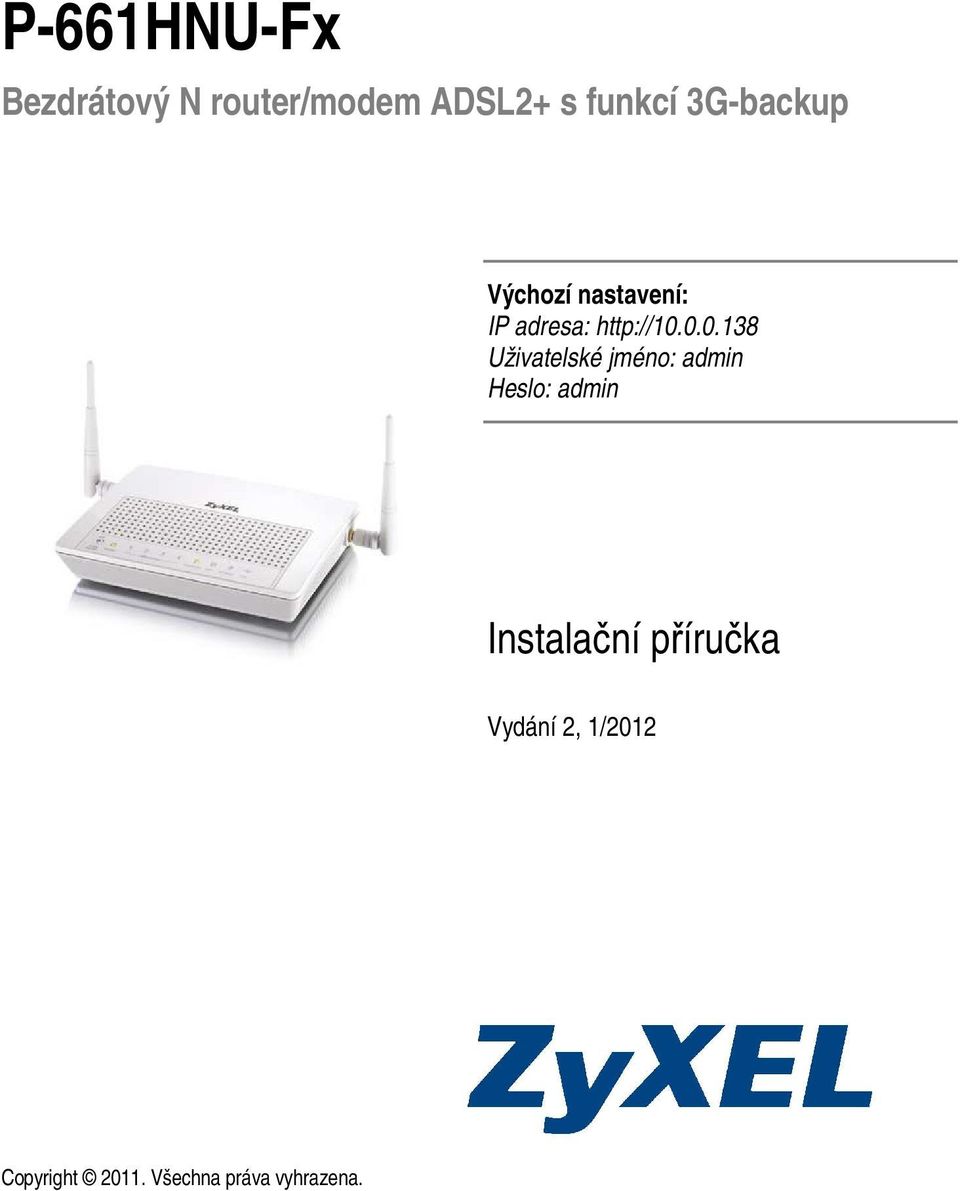

1 Bezdrátový N router/modem ADSL2+ s funkcí 3G-backup Výchozí nastavení: IP adresa: Uživatelské jméno: admin Heslo: admin Instalační příručka Vydání 2, 1/2012 Copyright Všechna práva vyhrazena.

2 Obsah Popis přístroje... 1 Úvodní informace... 2 Než začnete... 2 Hardwarové zapojení... 3 Kontrola přístupu k internetu... 4 Počáteční konfigurace... 5 Nastavení internetu... 5 Nastavení Ethernet WAN... 7 Nastavení bezdrátové sítě... 8 Nastavení bezdrátové sítě s technologií WPS... 9 Kde jsou k nahlédnutí certifikace výrobku 1. Přejděte na adresu 2. Na domovské stránce ZyXEL zvolte přístroj ze stahovacího seznamu. 3. Otevřete požadovanou certifikaci.

3 Popis přístroje 1

4 Úvodní informace P-661HNU-Fx je brána ADSL2+, která zajistí extra rychlé připojení k internetu nejen přes telefonní linku. K připojení lze využít několik typů ADSL připojení (ADSL, ADSL2, ADSL2+), ale i síť 3G připojením 3G modemu přes USB port. Kromě toho má přístroj funkci bezdrátového připojovacího bodu IEEE b/g/n. Než začnete K instalaci přístroje potřebujete: Přístup k internetu: informace o internetovém účtu, jak je sdělil poskytovatel připojení (např. uživatelské jméno, heslo, atd.). Účet sítě 3G: Tyto údaje budete potřebovat pro nastavení připojení k internetu přes 3G síť. Brána P-661HNU-Fx může toto připojení přes 3G použít jako záložní, pokud selže připojení DSL. Prohlížeč Internet Explorer 6.0 a novější verze, Mozilla Firefox 3 a novější verze, Safari 2.0 a novější verze nebo Netscape Navigator 7.0 a novější verze (se zapnutým JavaScriptem). Prohlížeč bude použit pro přístup k internetu a/nebo k webovému konfigurátoru brány P-661HNU-Fx. Podrobnější informace o přístroji, jako např. sdílení souborů nebo nastavení sdílené tiskárny, naleznete v Uživatelské příručce. 2

5 Uživatelskou příručku naleznete na webové stránce Zvolte verzi stránky Global (English). Přejděte do sekce SUPPORT Download Library. Na stránce zadejte modelové označení produktu P-661HNU-F1 nebo P-661HNU-F3 a klikněte na tlačítko Submit. Uživatelskou příručku naleznete pod odkazem User s Guide. Hardwarové zapojení 1 DSL: Pro připojení tohoto portu k telefonní zásuvce použijte telefonní kabel. Pokud používáte splitter, použijte telefonní kabel pro připojení tohoto portu ke zdířce DSL/MODEM na splitteru. Pro propojení zdířky LINE na splitteru s telefonní zásuvkou použijte další telefonní kabel. 2 ETHERNET: Pokud chcete kabelové připojení k bráně P-661HNU Fx, použijte ethernetový kabel pro připojení počítače k jednomu z těchto portů pro počáteční konfiguraci a/nebo přístup k internetu. 3 USB 2.0: Tento port budete potřebovat pouze v případě, že k bráně P-661HNU- Fx připojujete paměťové zařízení, tiskárnu nebo adaptér sítě 3G s rozhraním USB. 3

6 4 ANTÉNY: Připojte dodávané antény. 5 NAPÁJENÍ: Použijte napájecí adaptér dodávaný s bránou P-661HNU-Fx pro propojení této zdířky s vhodným zdrojem napájení. 6 Zapněte přístroj tlačítkem ON/OFF. Sledujte kontrolky na horním panelu. Indikátor POWER během zapínání bliká a jakmile je brána P-661HNU-Fx připravena k provozu, trvale svítí. Indikátor ETHERNET se rozsvítí, pokud je připojen příslušný port ETHERNET. Pokud k tomuto portu nepřipojíte počítač správně, indikátor ETHERNET se nerozsvítí. Indikátor WLAN/WPS svítí, když je připravena bezdrátová síť. Indikátor nesvítí, pokud není bezdrátové připojení aktivováno. Indikátory ETHERNET a WLAN/WPS blikají, když brána P-661HNU-Fx odesílá nebo přijímá data. Pokud se indikátor POWER při zapínání nerozsvítí, zkuste bránu P-661HNU-Fx vypnout, zkontrolujte všechna připojení, vyčkejte několik sekund a poté bránu znovu zapněte. Pokud problém přetrvává, může jít o poruchu hardwaru a je třeba kontaktovat dodavatele. Kontrola přístupu k internetu Pokud máte přístup k internetu, svítí indikátory DSL a INTERNET. Otevřete webový prohlížeč a přejděte na stránky Můžete být vyzváni k zadání uživatelského jména a hesla. Pokud jeden nebo oba tyto indikátory nesvítí, zkuste bránu P-661HNU-Fx vypnout, zkontrolujte všechna připojení, vyčkejte několik sekund a poté bránu znovu zapněte. Pokud nesvítí indikátor DSL, obraťte se na vašeho poskytovatele připojení k internetu. Pokud indikátor DSL svítí, ale indikátor INTERNET nesvítí, je třeba zadat konfiguraci přístupu k internetu pomocí webového konfigurátoru viz kapitola Počáteční konfigurace. 4

7 Počáteční konfigurace 1 Otevřete webový prohlížeč. V řádku pro vložení adresy zadejte a stiskněte ENTER. Pozn.: Výše a níže uvedené nastavení je platné pro firmware, který je součástí dodávaného zařízení. U některých verzí firmware může být výchozí adresa uživatelské jméno admin a heslo Pro přihlášení pod účtem správce zadejte uživatelské jméno admin a heslo admin (výchozí heslo). Pro přihlášení pod účtem uživatele zadejte uživatelské jméno user a heslo Klikněte na tlačítko Login (Přihlásit). Jestliže se okno k přihlášení neobjeví, zkontrolujte, zda prohlížeč neblokuje vyskakovací okna a povoluje JavaScript a Javu. Počítač by také měl být nastaven k automatickému přidělení IP adresy z DHCP serveru. Podrobnější informace naleznete v příloze v Uživatelské příručce. Nastavení internetu Pokud nesvítí indikátor INTERNET, změňte nebo nakonfigurujte ručně připojení k internetu. Klikněte na položku Network Setting (Nastavení sítě), poté na Broadband (Širokopásmové připojení) a následně na možnost Add new WAN Interface (Přidat nové rozhraní sítě WAN) (Network Setting > Broadband > Add new WAN Interface). Vyberte režim internetu (Routing) a zapouzdření (PPPoE) používané vaším poskytovatelem připojení. Zadejte uživatelské jméno a heslo vašeho účtu: Zadejte statickou adresu IP a server DNS, pokud vašemu účtu nebyly přiděleny automaticky. Klikněte na tlačítko Apply (Použít). 5

8 Pro konfiguraci bezdrátového přístupu přejděte do části Network Setting > Wireless (Nastavení sítě > Bezdrátové připojení). Pro konfiguraci funkce sdílení souborů pomocí rozhraní USB přejděte do části Network Setting > Home Networking > File Sharing (Nastavení sítě > Domácí síť > Sdílení souborů). Pro konfiguraci funkce tiskového serveru USB přejděte do části Network Setting > Home Networking > Print Server (Nastavení sítě > Domácí síť > Tiskový server). Pokud máte účet sítě 3G a přejete si nakonfigurovat nastavení připojení 3G, přejděte do části Network Setting > Broadband > 3G Backup (Nastavení sítě > Širokopásmové připojení > Záložní připojení 3G). Pro konfiguraci funkce WPS pomocí kódu PIN (Personal Identification Number) a webového konfigurátoru přejděte do části Network Setting > Wireless > WPS (Nastavení sítě > Bezdrátové připojení > WPS). 6

9 Země VPI VCI PPPUserName PPPPassword Česká republika 8 48 ADSL ADSL Slovensko 1 32 UserName Password Podrobnosti o těchto a dalších funkcích brány P-661HNU-Fx najdete v Uživatelské příručce. Nastavení Ethernet WAN Brána P-661HNU-F3 (Annex B) od nové verze FW 3.10(ULQ.5)D0 podporuje také Ethernet WAN. Port LAN4 slouží jako port Ethernet WAN. Klikněte na položku Network Setting (Nastavení sítě), poté na Broadband (Širokopásmové připojení) a následně na možnost Add new WAN Interface (Přidat nové rozhraní sítě WAN) (Network Setting > Broadband > Add new WAN Interface). Pojmenujte nové rozhraní sítě WAN (např. Ethernet ). Type: EtherWAN ; Mode: Routing ; WANServiceType: IP over Ethernet Zaškrtněte políčko NAT enable Uložte provedené změny kliknutím na tlačítko Apply Funkci Ethernet WAN aktivujte změnou položky Switch WAN Mode Type na hodnotu EtherWAN a potvrďte kliknutím na tlačítko Switch WAN Interface 7

10 Nastavení bezdrátové sítě Funkce bezdrátového připojení je na bráně P-661HNU-Fx ve výchozím stavu vypnuta. Funkci zapnete, nebo vypnete stisknutím tlačítka WLAN/WPS na horním panelu brány P-661HNU-Fx po dobu 1 sekundy. Pokud chcete přidat do sítě bezdrátového klienta, použijte nastavení, která se nacházejí na zadním panelu brány P-661HNU-Fx, viz níže: Wireless Network Name (SSID): Security Level: Internet No Security Pozn.: Pro zabezpečení Vaší bezdrátové sítě doporučujeme nastavit úroveň zabezpečení na WPA-PSK. 1. Klikněte pravým tlačítkem myši na ikonu adaptéru bezdrátové sítě v pravém dolním rohu monitoru. Klikněte na položku Zobrazit dostupné bezdrátové sítě. 2. Vyberte název SSID brány P-661HNU-Fx a klikněte na položku Připojit (A). V tomto příkladu je použit název SSID SecureWirelessNetwork. 8

11 3. V případě, že si nastavíte zabezpečení bezdrátové sítě, budete vyzváni k zadání hesla. Zadejte Vámi nastavený šifrovací a klikněte na tlačítko Připojit. Výchozí nastavení bezdrátové stítě brány P-661HNU-Fx nevyžaduje žádné heslo (šifrovací klíč). 4. Připojení počítače k bezdrátové síti může trvat několik minut. 5. Nyní byste měli být bezdrátově připojeni k bráně P-661HNU-Fx. Pokud se k bráně P-661HNU-Fx nemůžete bezdrátově připojit, zkontrolujte, zda jste vybrali správný název SSID a případně zadali správný bezpečnostní klíč. Pokud tento postup nefunguje, ujistěte se, že indikátor WLAN/WPS na předním panelu svítí. Nastavení bezdrátové sítě s technologií WPS Pokud chcete do bezdrátové sítě přidat zařízení s podporou funkce WPS pomocí tlačítka WLAN/WPS, použijte následující postup. 1. Umístěte zařízení, která chcete propojit, blízko sebe. 2. Podržte tlačítko WLAN/WPS na horním panelu brány P-661HNU-Fx po dobu více než 5 sekund pro zapnutí nebo vypnutí funkce WPS. 3. Indikátor WLAN/WPS bliká. Stiskněte tlačítko WPS na kompatibilním zařízení do 2 minut od stisknutí tlačítka na bráně P- 661HNU-Fx. Po připojení indikátor WLAN/WPS na bráně P- 661HNU-Fx trvale svítí. S bránou P-661HNU-Fx můžete použít současně pouze jedno zařízení s funkcí WPS. 9
