1 P-793H v2 Vysokorychlostní brána G.SHDSL.bis s podporou slučování linek (bonding) Výchozí nastavení: IP adresa: Uživatelské jméno: user Administrátorské heslo: 1234 Příručka k rychlé instalaci Verze 3.70 Srpen 2011 Vydání 1 Copyright Všechna práva vyhrazena. 1

2 Obsah Základní informace... 3 Popis přístroje... 3 Hardwarové zapojení... 4 Stavová stránka... 5 Nastavení přístupu k internetu... 6 Problémy a jejich řešení

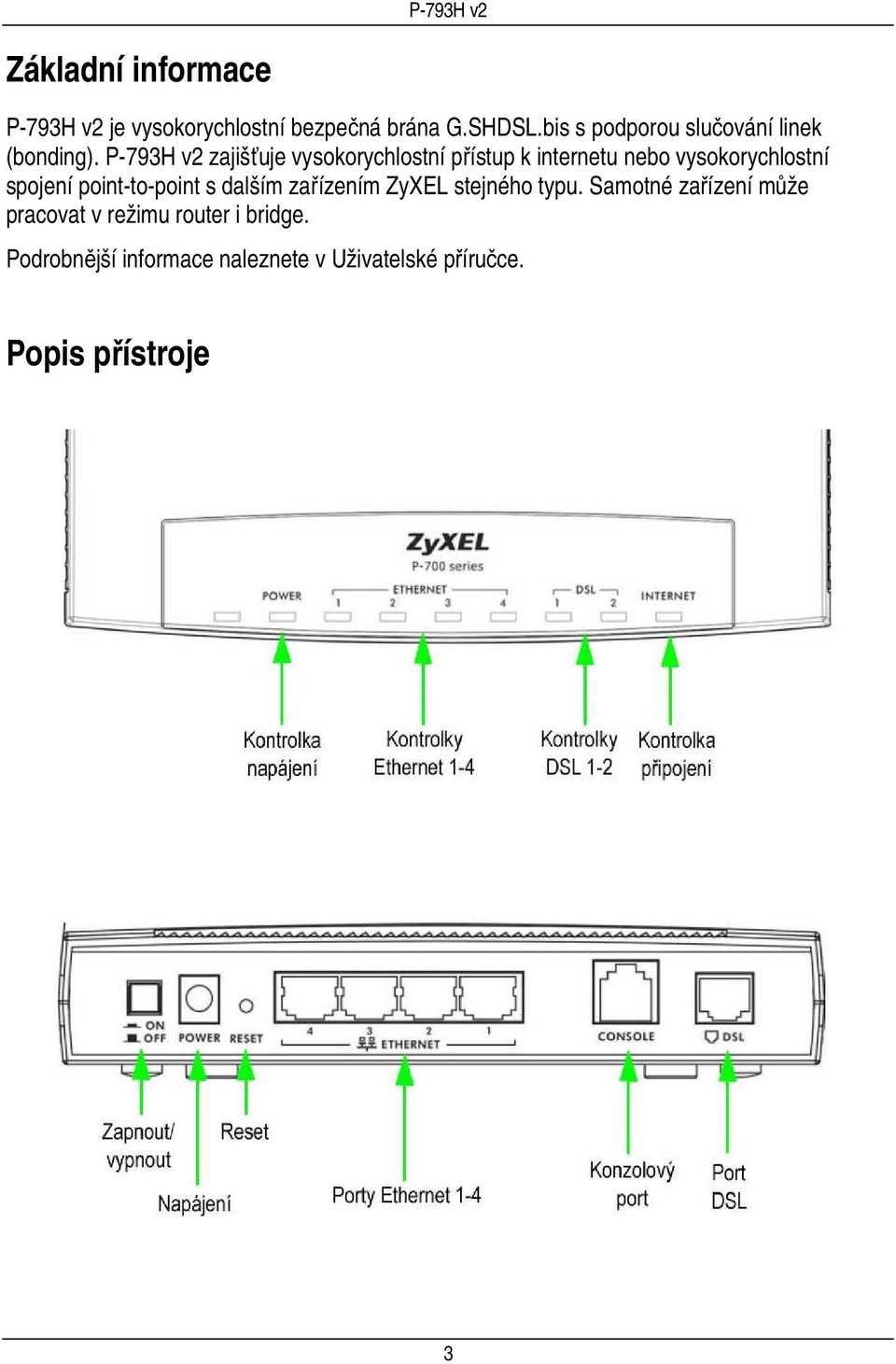

3 Základní informace P-793H v2 je vysokorychlostní bezpečná brána G.SHDSL.bis s podporou slučování linek (bonding). P-793H v2 zajišťuje vysokorychlostní přístup k internetu nebo vysokorychlostní spojení point-to-point s dalším zařízením ZyXEL stejného typu. Samotné zařízení může pracovat v režimu router i bridge. Podrobnější informace naleznete v Uživatelské příručce. Popis přístroje 3

P-793H v2 zajišťuje vysokorychlostní přístup k internetu nebo vysokorychlostní spojení

4 Hardwarové zapojení 1 DSL: Pomocí přiloženého rozdvojovacího konektoru a telefonních kabelů připojte port DSL zařízení k telefonním zásuvkám. Pokud se chcete standardním způsobem připojit k poskytovateli připojení nebo navázat spojení point-to-point, můžete použít jen jeden telefonní kabel. 2 ETHERNET: Kabelem Ethernet propojte počítač a port ETHERNET pro účely počáteční konfigurace a/nebo přístupu k internetu. 3 POWER: Přiloženým napájecím adaptérem připojte zařízení ke zdroji elektrické energie. 4 Stiskněte tlačítko ON/OFF. Zařízení se zapne. Sledujte kontrolky na předním panelu. Při spouštění kontrolka POWER bliká a potom se rozsvítí trvale. Kontrolky DSL1 a DSL2 blikají, když se zařízení pokouší navázat spojení s poskytovatelem. Po navázání spojení se kontrolky rozsvítí trvale. Kontrolka INTERNET svítí, když má zařízení přístup k internetu; kontrolka bliká, když probíhá výměna dat. Kontrolka ETHERNET svítí při správném připojení portu ETHERNET a bliká při výměně dat. Jestliže kontrolky nesvítí, jak by měly, zkontrolujte kabely a jejich připojení. Jestliže chyba přetrvá, kontaktujte prodejní organizaci. 4

2 ETHERNET: Kabelem Ethernet propojte počítač a port ETHERNET pro účely počáteční konfigurace a/nebo přístupu k internetu.

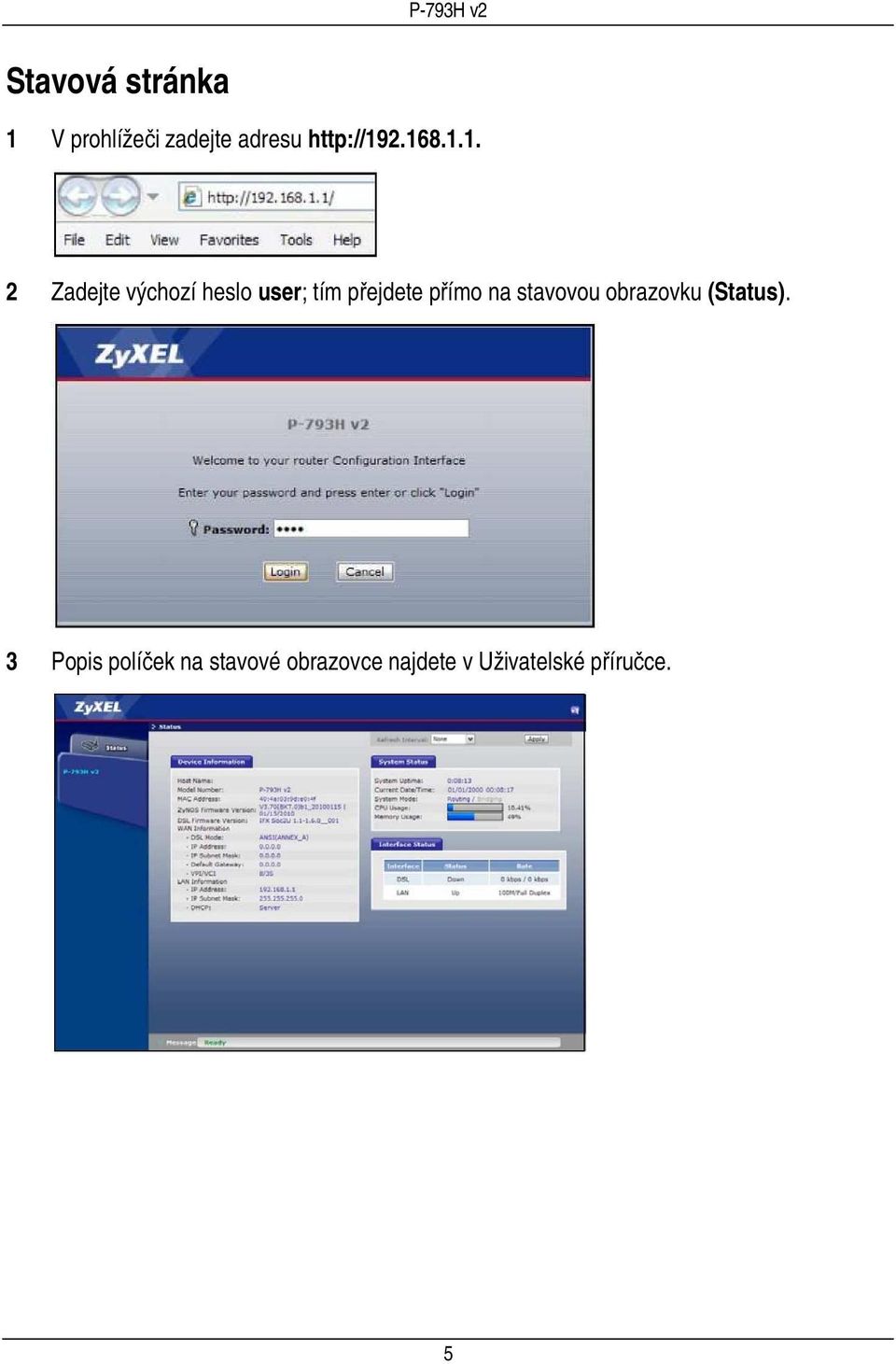

5 Stavová stránka 1 V prohlížeči zadejte adresu 2 Zadejte výchozí heslo user; tím přejdete přímo na stavovou obrazovku (Status). 3 Popis políček na stavové obrazovce najdete v Uživatelské příručce. 5

2.168.1.1. 2 Zadejte výchozí heslo user; tím přejdete

6 Nastavení přístupu k internetu P-793H v2 Musíte mít účet pro přístup k internetu a znát všechny přihlašovací údaje, které vám poskytovatel sdělil. 1 Otevřete webový prohlížeč a zadejte např. adresu Zařízení se pokusí zjistit typ připojení k internetu. Jestliže se objeví nějaká dialogová obrazovka, postupujte podle pokynů na obrazovce. Jestliže se webová stránka otevře správně, je zařízení připojené k internetu a můžete ho začít používat. Jestliže se webová stránka neotevře, postupujte podle kroků níže. Mějte připravené údaje, které vám sdělil poskytovatel. 2 V prohlížeči zadejte adresu 3 Zadejte administrátorské heslo V administrátorském heslu můžete nastavit připojení k internetu, bezdrátovou síť a zabezpečení sítě. Klikněte na Login (přihlásit). 4 Pokud se přihlašujete poprvé, doporučujeme změnit výchozí heslo. Postupujte podle pokynů na obrazovce (New Password = nové heslo, Retype to Confirm = zadejte nové heslo ještě jednou). 6

Jestliže se webová stránka otevře správně, je zařízení připojené k internetu a můžete ho začít používat. Jestliže se webová stránka neotevře, postupujte podle kroků níže.

7 5 Zvolte Go to Wizard setup (otevřít průvodce nastavením). Klikněte na Apply (použít). 6 Klikněte na INTERNET SETUP (nastavení internetu). Zařízení se pokusí zjistit typ DSL připojení, chvilku počkejte. 7 Postupujte podle pokynů v průvodci. Neměňte výchozí nastavení u políček, ke kterým vám poskytovatel nesdělil žádné údaje. 7

Zařízení se pokusí zjistit typ DSL připojení, chvilku počkejte.

8 Problémy a jejich řešení 1 Jestliže nemůžete otevřít webový konfigurátor z prohlížeče Internet Explorer ve Windows XP nebo Windows Server 2003, nezapomeňte, že musíte povolit vyskakovací okna, JavaScript a Javu. Nebo nastavte úroveň zabezpečení internetu na úroveň nižší než Vysoká (klikněte na Nástroje, Možnosti Internetu, Úroveň zabezpečení, Vlastní úroveň...). Podrobnější informace naleznete v Uživatelské příručce. 2 Jestliže nemůžete získat přístup k internetu z počítače, který je připojen k portu ETHERNET, postupujte takto: a b c d Zkontrolujte kontrolky na předním panelu. Jestliže se jejich chování liší od popisu výše, zkontrolujte správné zapojení kabelů. Jestliže chybné chování kontrolek nezmizí, vypněte zařízení, počkejte několik sekund a znovu zařízení zapněte. Proveďte ještě jednou kroky z kapitoly Nastavení přístupu k internetu. Dávejte pozor, ať zadáte správné údaje. Např. pokud je součástí přístupu k internetu uživatelské jméno a heslo, zadejte je správně. Pokud si nejste jisti typem zapouzdření, kontaktujte svého poskytovatele. Jestliže se jedná o nový účet k přístupu k internetu, ověřte, zda je již aktivní. Jestliže jste problémy nevyřešili, zkuste kapitolu věnovanou řešení problémů v Uživatelské příručce. Kde jsou k nahlédnutí certifikace výrobku 1. Přejděte na adresu 2. Na domovské stránce ZyXEL zvolte přístroj ze stahovacího seznamu. 3. Otevřete požadovanou certifikaci. 8

Podrobnější informace naleznete v Uživatelské příručce.

9 ZyXEL Communications Corp. tímto prohlašuje, že zařízení P-793h v2 je ve shodě se základními požadavky a s dalšími příslušnými ustanoveními Nařízení vlády č.426/2000 Sb., Směrnice 1999/5/ES. Zařízení P-661HNU-Fx lze provozovat v České republice v souladu s VOR/ 12/ vydaným ČTÚ. 9

požadavky a s dalšími příslušnými ustanoveními Nařízení vlády č.
