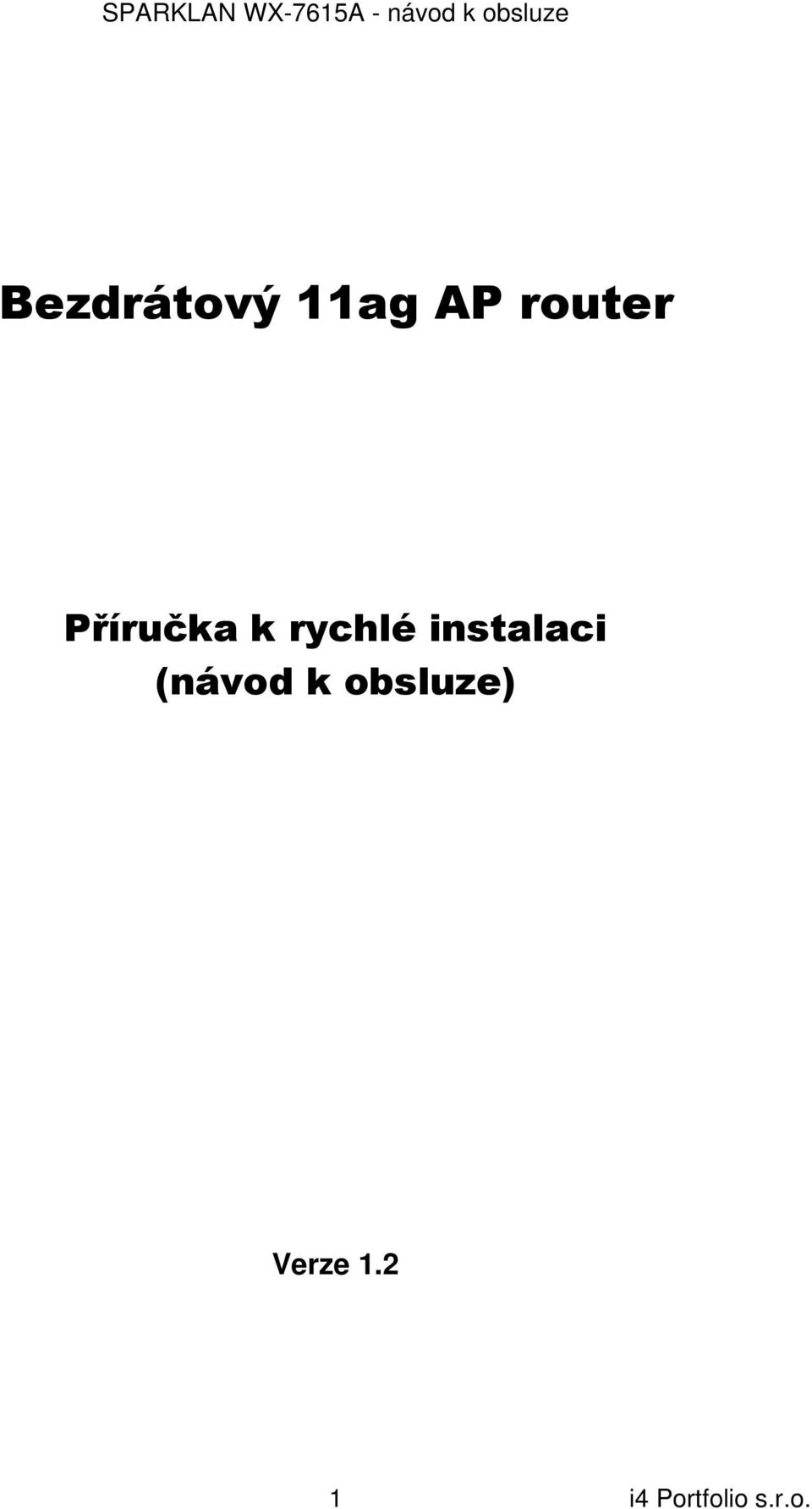

1 Bezdrátový 11ag AP router Příručka k rychlé instalaci (návod k obsluze) Verze i4 Portfolio s.r.o.

2 Obsah 1. Před instalací Instalace hardware Konfigurace nastavení TCP/IP vašeho počítače Konfigurace vašeho AP routeru i4 Portfolio s.r.o.

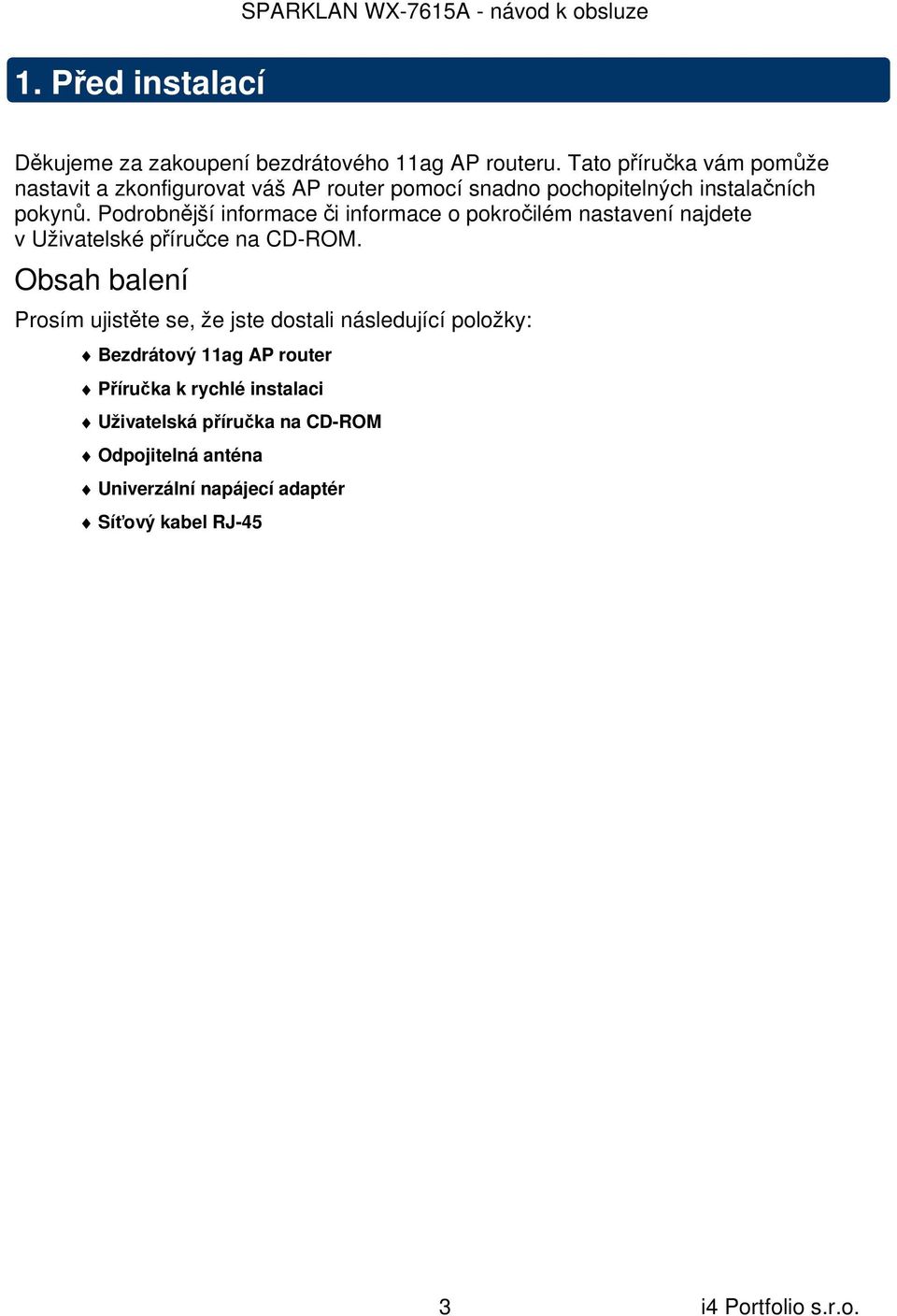

3 1. Před instalací Děkujeme za zakoupení bezdrátového 11ag AP routeru. Tato příručka vám pomůže nastavit a zkonfigurovat váš AP router pomocí snadno pochopitelných instalačních pokynů. Podrobnější informace či informace o pokročilém nastavení najdete v Uživatelské příručce na CD-ROM. Obsah balení Prosím ujistěte se, že jste dostali následující položky: Bezdrátový 11ag AP router Příručka k rychlé instalaci Uživatelská příručka na CD-ROM Odpojitelná anténa Univerzální napájecí adaptér Síťový kabel RJ-45 3 i4 Portfolio s.r.o.

Podrobnější informace či informace o pokročilém nastavení najdete v Uživatelské příručce na CD-ROM.

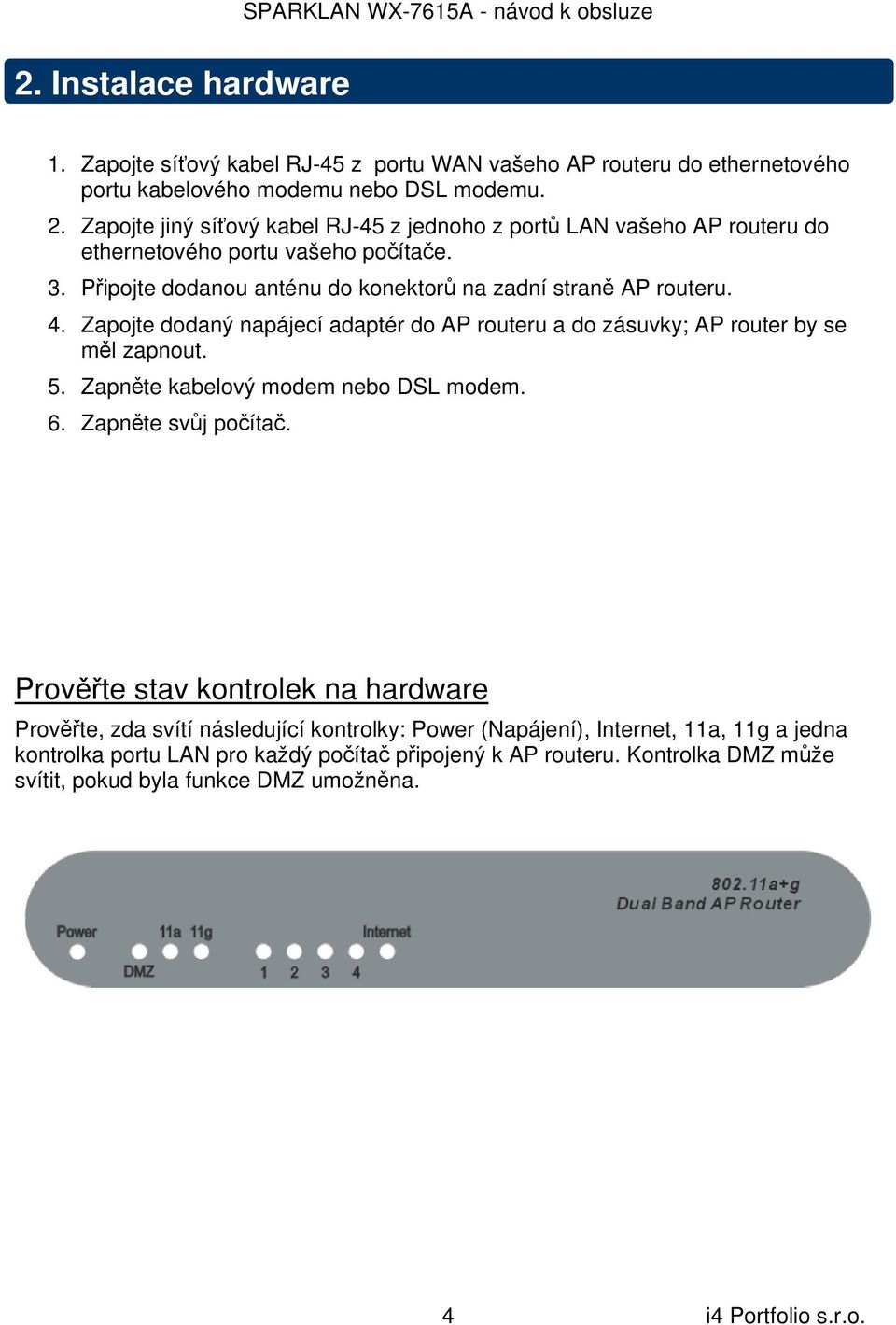

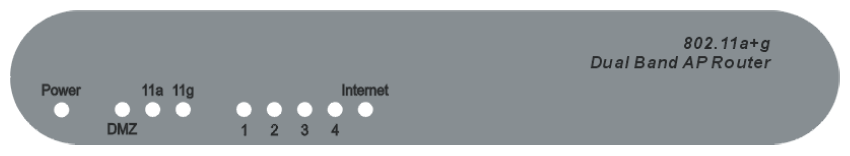

4 2. Instalace hardware 1. Zapojte síťový kabel RJ-45 z portu WAN vašeho AP routeru do ethernetového portu kabelového modemu nebo DSL modemu. 2. Zapojte jiný síťový kabel RJ-45 z jednoho z portů LAN vašeho AP routeru do ethernetového portu vašeho počítače. 3. Připojte dodanou anténu do konektorů na zadní straně AP routeru. 4. Zapojte dodaný napájecí adaptér do AP routeru a do zásuvky; AP router by se měl zapnout. 5. Zapněte kabelový modem nebo DSL modem. 6. Zapněte svůj počítač. Prověřte stav kontrolek na hardware Prověřte, zda svítí následující kontrolky: Power (Napájení), Internet, 11a, 11g a jedna kontrolka portu LAN pro každý počítač připojený k AP routeru. Kontrolka DMZ může svítit, pokud byla funkce DMZ umožněna. 4 i4 Portfolio s.r.o.

Zapojte dodaný napájecí adaptér do AP routeru a do zásuvky; AP router by se měl zapnout. 5. Zapněte kabelový modem nebo DSL modem. 6. Zapněte svůj počítač.

5 3. Konfigurace nastavení TCP/IP vašeho počítače Windows 2000/XP 1. Klikněte na Start; klikněte na Settings (Nastavení) a potom klikněte na Control Panel (Ovládací panely). 2. Dvakrát klikněte na ikonu Network Connection (Síťová připojení). 3. Klikněte pravým tlačítkem myši na ikonu Local Area Connection (Připojení k místní síti) a potom klikněte na Properties (Vlastnosti). Zobrazí se okno Local Area Connection Properties (Připojení k místní síti vlastnosti). 4. V záložce General Configuration (Obecné), najděte a vyberte TCP/IP s příslušnou síťovou kartou, potom klikněte na Properties (Vlastnosti). Zobrazí se okno Internet Protocol (TCP/IP) Properties (Protokol sítě Internet (TCP/IP) vlastnosti). 5. Klikněte na Use the following IP Address (Použít následující adresu IP) a zadejte: IP Address (IP adresa): Subnet Mask (Maska podsítě): Default gateway (Výchozí brána): i4 Portfolio s.r.o.

Zobrazí se okno Local Area Connection Properties (Připojení k místní síti vlastnosti). 4.

V záložce Configuration (Konfigurace) najděte a vyberte TCP/IP s příslušnou síťovou kartou, potom klikněte na tlačítko Properties (Vlastnosti) a zobrazí se okno TCP/IP Properties (Vlastnosti TCP/IP).

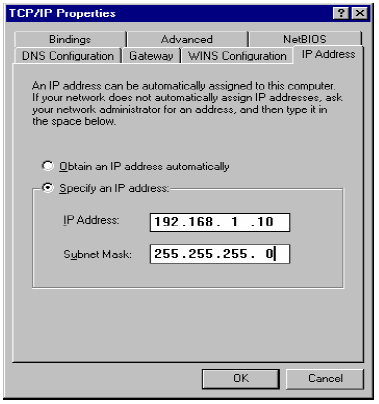

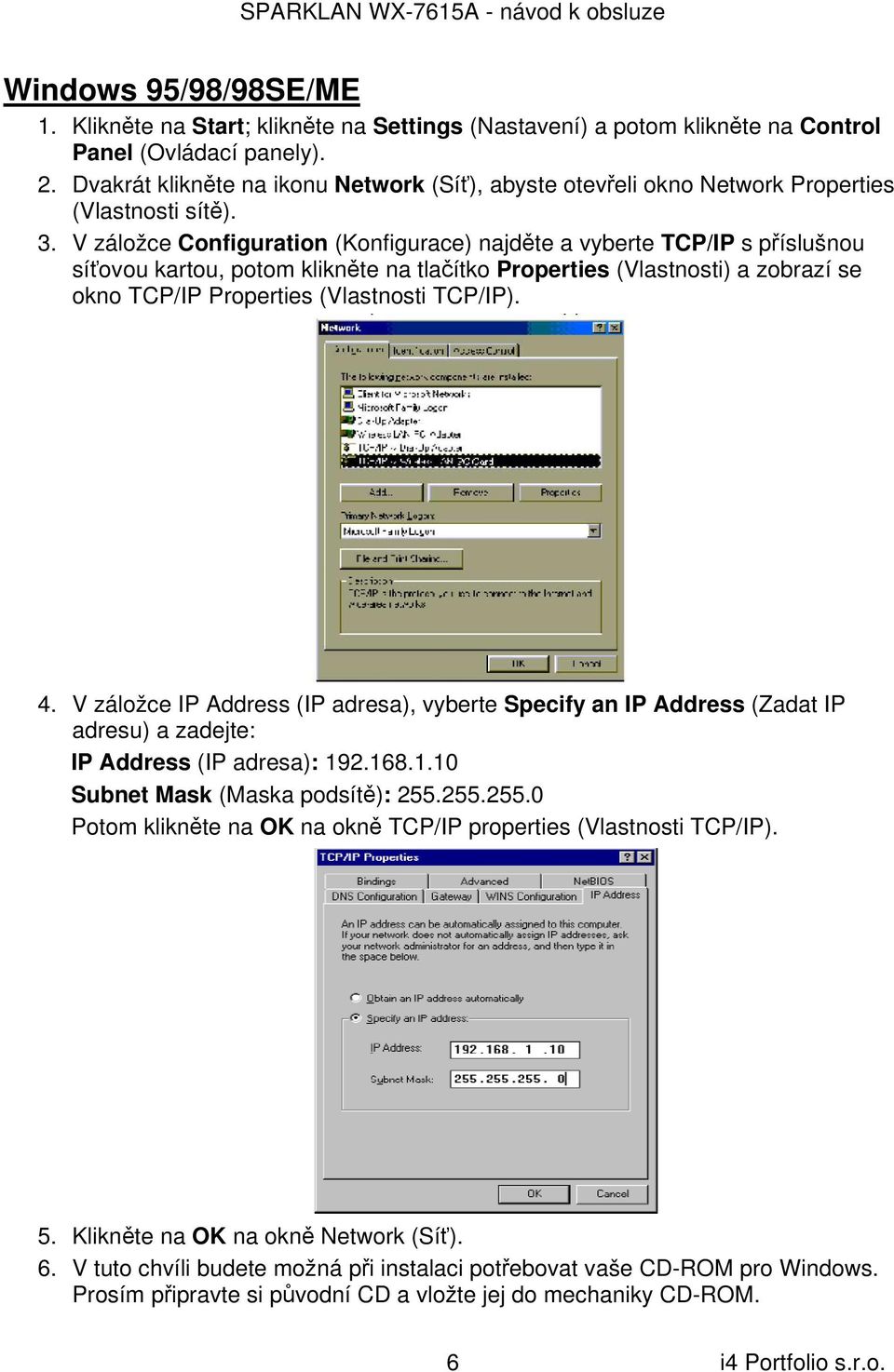

6 Windows 95/98/98SE/ME 1. Klikněte na Start; klikněte na Settings (Nastavení) a potom klikněte na Control Panel (Ovládací panely). 2. Dvakrát klikněte na ikonu Network (Síť), abyste otevřeli okno Network Properties (Vlastnosti sítě). 3. V záložce Configuration (Konfigurace) najděte a vyberte TCP/IP s příslušnou síťovou kartou, potom klikněte na tlačítko Properties (Vlastnosti) a zobrazí se okno TCP/IP Properties (Vlastnosti TCP/IP). 4. V záložce IP Address (IP adresa), vyberte Specify an IP Address (Zadat IP adresu) a zadejte: IP Address (IP adresa): Subnet Mask (Maska podsítě): Potom klikněte na OK na okně TCP/IP properties (Vlastnosti TCP/IP). 5. Klikněte na OK na okně Network (Síť). 6. V tuto chvíli budete možná při instalaci potřebovat vaše CD-ROM pro Windows. Prosím připravte si původní CD a vložte jej do mechaniky CD-ROM. 6 i4 Portfolio s.r.o.

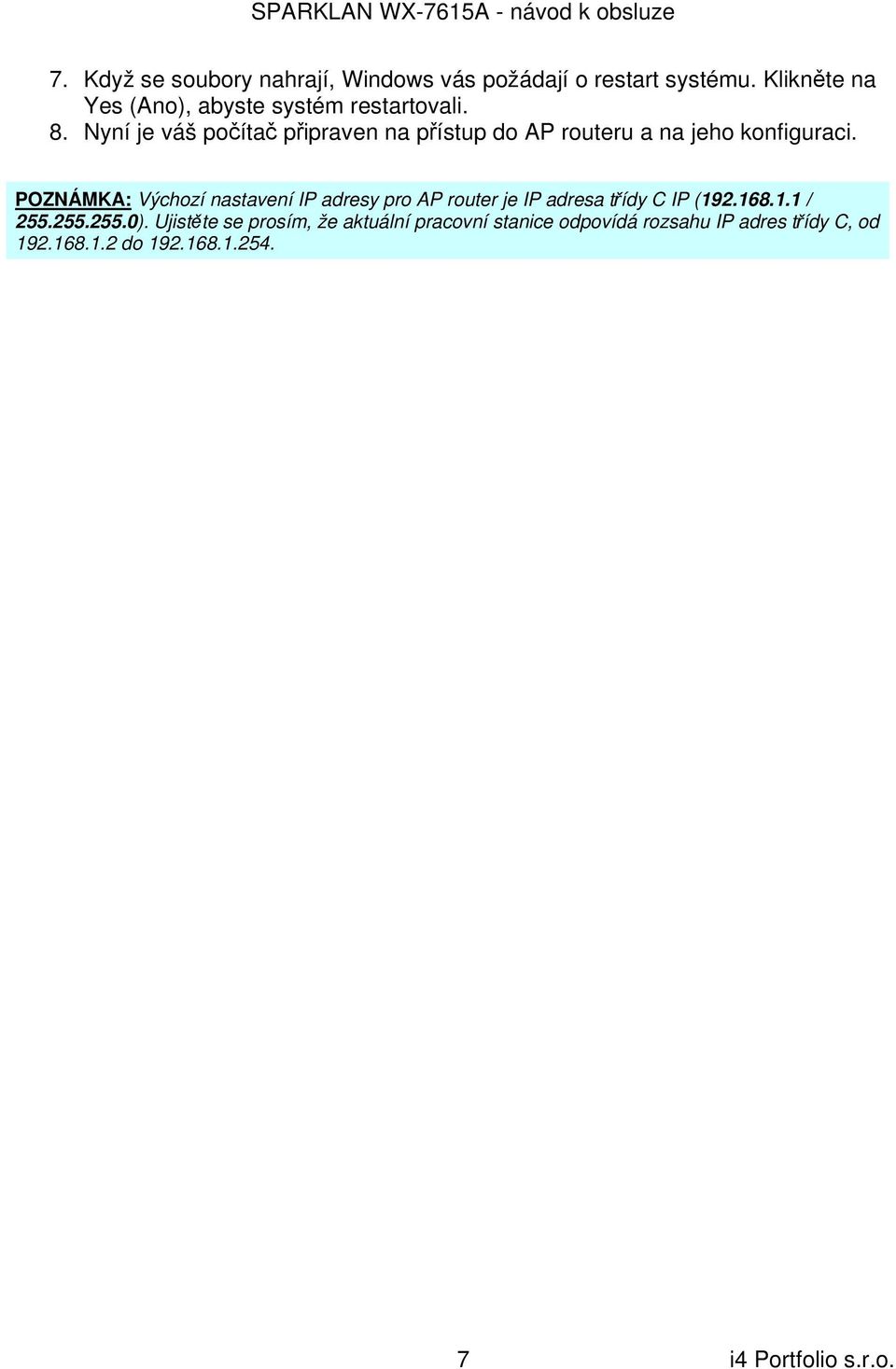

7 7. Když se soubory nahrají, Windows vás požádají o restart systému. Klikněte na Yes (Ano), abyste systém restartovali. 8. Nyní je váš počítač připraven na přístup do AP routeru a na jeho konfiguraci. POZNÁMKA: Výchozí nastavení IP adresy pro AP router je IP adresa třídy C IP ( / ). Ujistěte se prosím, že aktuální pracovní stanice odpovídá rozsahu IP adres třídy C, od do i4 Portfolio s.r.o.

Nyní je váš počítač připraven na přístup do AP routeru a na jeho konfiguraci.

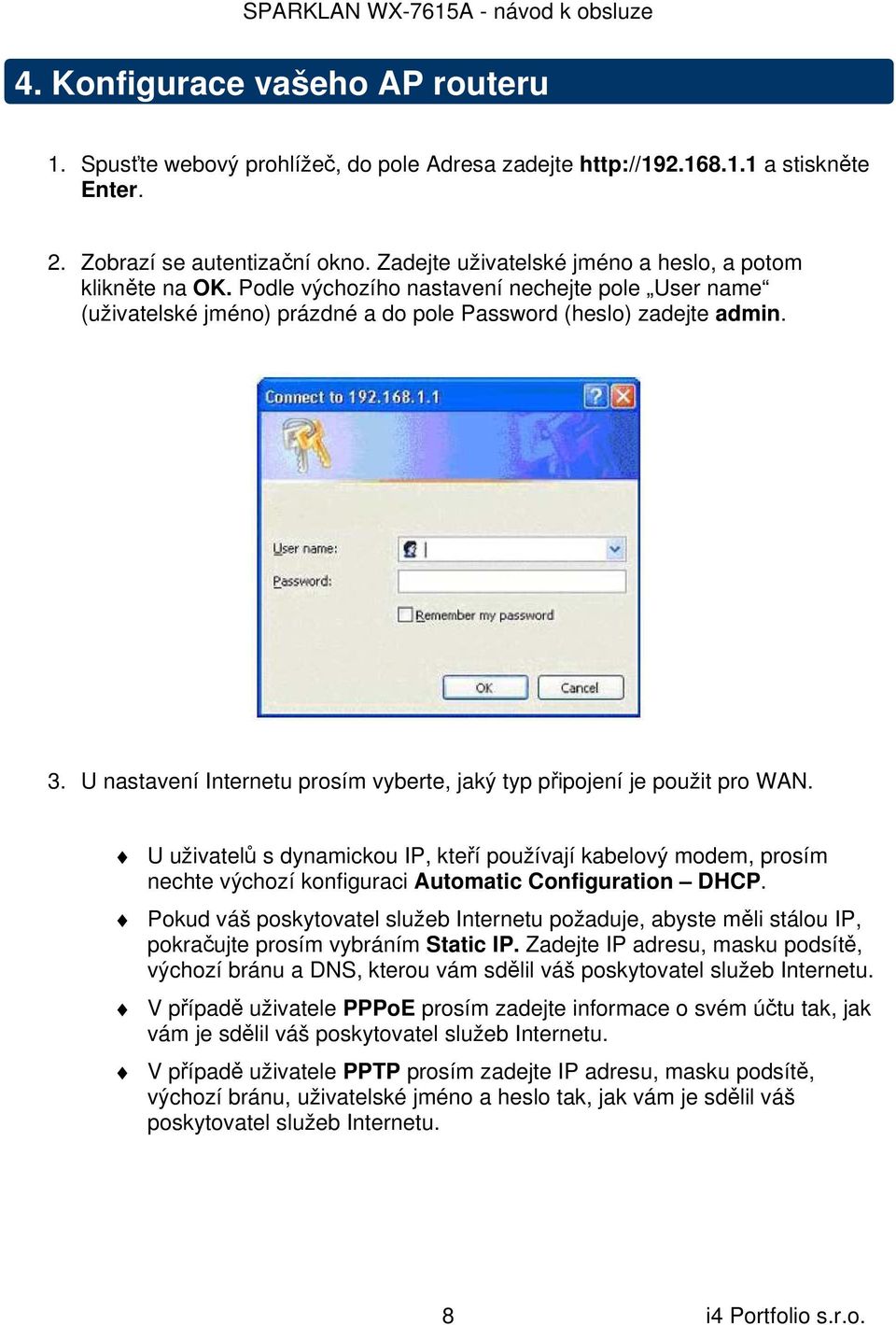

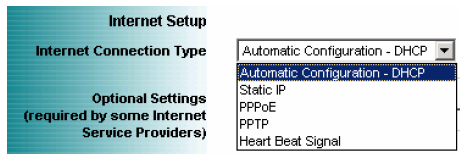

8 4. Konfigurace vašeho AP routeru 1. Spusťte webový prohlížeč, do pole Adresa zadejte a stiskněte Enter. 2. Zobrazí se autentizační okno. Zadejte uživatelské jméno a heslo, a potom klikněte na OK. Podle výchozího nastavení nechejte pole User name (uživatelské jméno) prázdné a do pole Password (heslo) zadejte admin. 3. U nastavení Internetu prosím vyberte, jaký typ připojení je použit pro WAN. U uživatelů s dynamickou IP, kteří používají kabelový modem, prosím nechte výchozí konfiguraci Automatic Configuration DHCP. Pokud váš poskytovatel služeb Internetu požaduje, abyste měli stálou IP, pokračujte prosím vybráním Static IP. Zadejte IP adresu, masku podsítě, výchozí bránu a DNS, kterou vám sdělil váš poskytovatel služeb Internetu. V případě uživatele PPPoE prosím zadejte informace o svém účtu tak, jak vám je sdělil váš poskytovatel služeb Internetu. V případě uživatele PPTP prosím zadejte IP adresu, masku podsítě, výchozí bránu, uživatelské jméno a heslo tak, jak vám je sdělil váš poskytovatel služeb Internetu. 8 i4 Portfolio s.r.o.

U nastavení Internetu prosím vyberte, jaký typ připojení je použit pro WAN. U uživatelů s dynamickou IP, kteří používají kabelový modem, prosím nechte výchozí konfiguraci Automatic Configuration DHCP.

Pokud se ve vašem pásmu používá letní čas, zaškrtněte volbu Automatically adjust clock for daylight savings changes (Automaticky

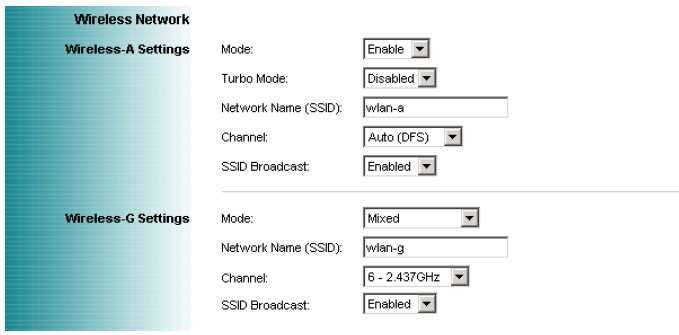

9 IP adresa výchozí brány musí být stejná jako IP adresa PPTP serveru. 4. Na Time Settings (Nastavení času) klikněte na Time Zone (Časové pásmo), abyste si nastavili správné časové pásmo. Pokud se ve vašem pásmu používá letní čas, zaškrtněte volbu Automatically adjust clock for daylight savings changes (Automaticky upravit hodiny při změně času). 5. Přejděte k části Wireless Network (Bezdrátová síť), kde si můžete vybrat jiný kanál, SSID nebo umožnit Security (Zabezpečení), pokud je to potřeba. 9 i4 Portfolio s.r.o.

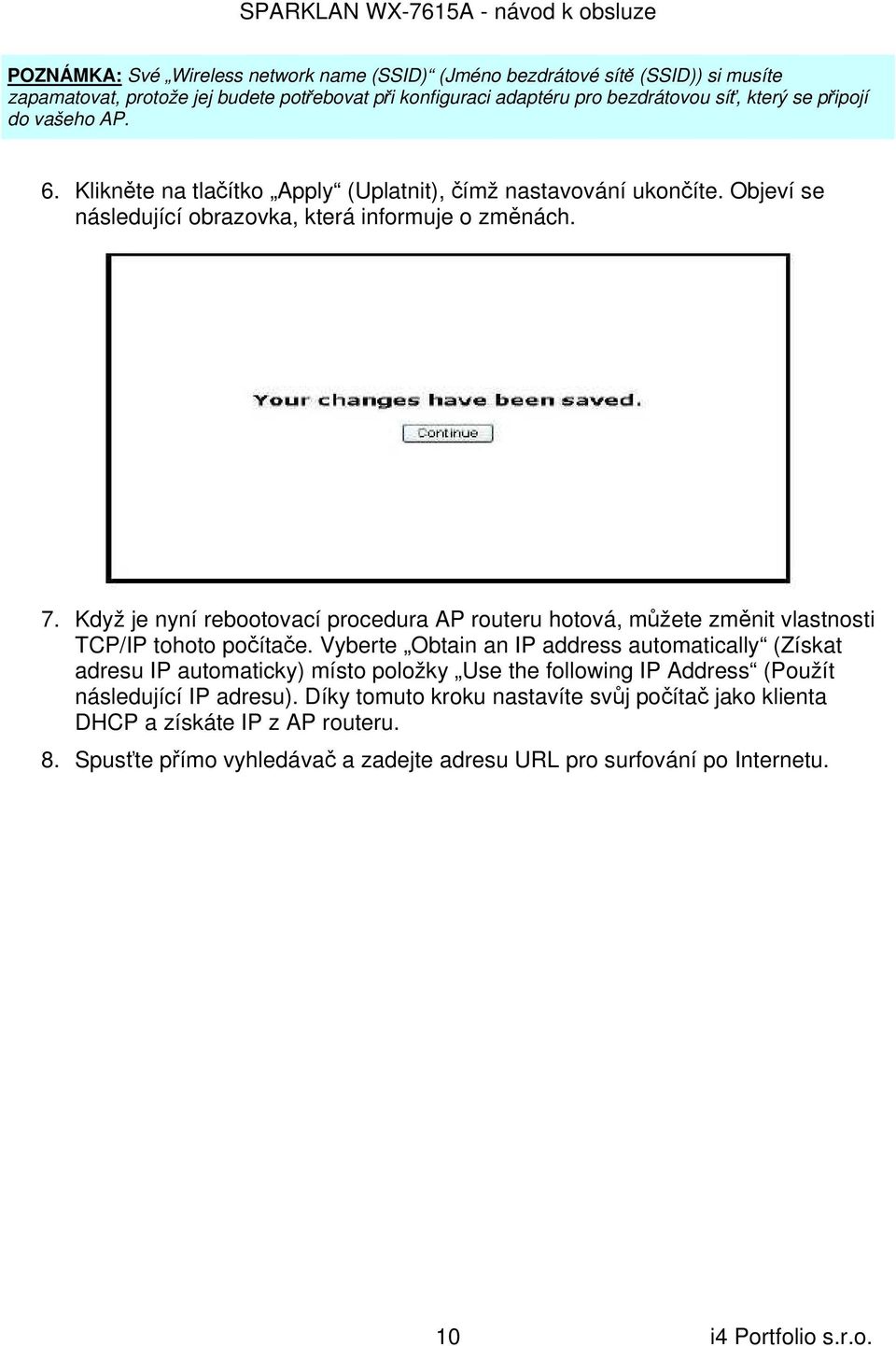

10 POZNÁMKA: Své Wireless network name (SSID) (Jméno bezdrátové sítě (SSID)) si musíte zapamatovat, protože jej budete potřebovat při konfiguraci adaptéru pro bezdrátovou síť, který se připojí do vašeho AP. 6. Klikněte na tlačítko Apply (Uplatnit), čímž nastavování ukončíte. Objeví se následující obrazovka, která informuje o změnách. 7. Když je nyní rebootovací procedura AP routeru hotová, můžete změnit vlastnosti TCP/IP tohoto počítače. Vyberte Obtain an IP address automatically (Získat adresu IP automaticky) místo položky Use the following IP Address (Použít následující IP adresu). Díky tomuto kroku nastavíte svůj počítač jako klienta DHCP a získáte IP z AP routeru. 8. Spusťte přímo vyhledávač a zadejte adresu URL pro surfování po Internetu. 10 i4 Portfolio s.r.o.

Když je nyní rebootovací procedura AP routeru hotová, můžete změnit vlastnosti TCP/IP tohoto počítače.
