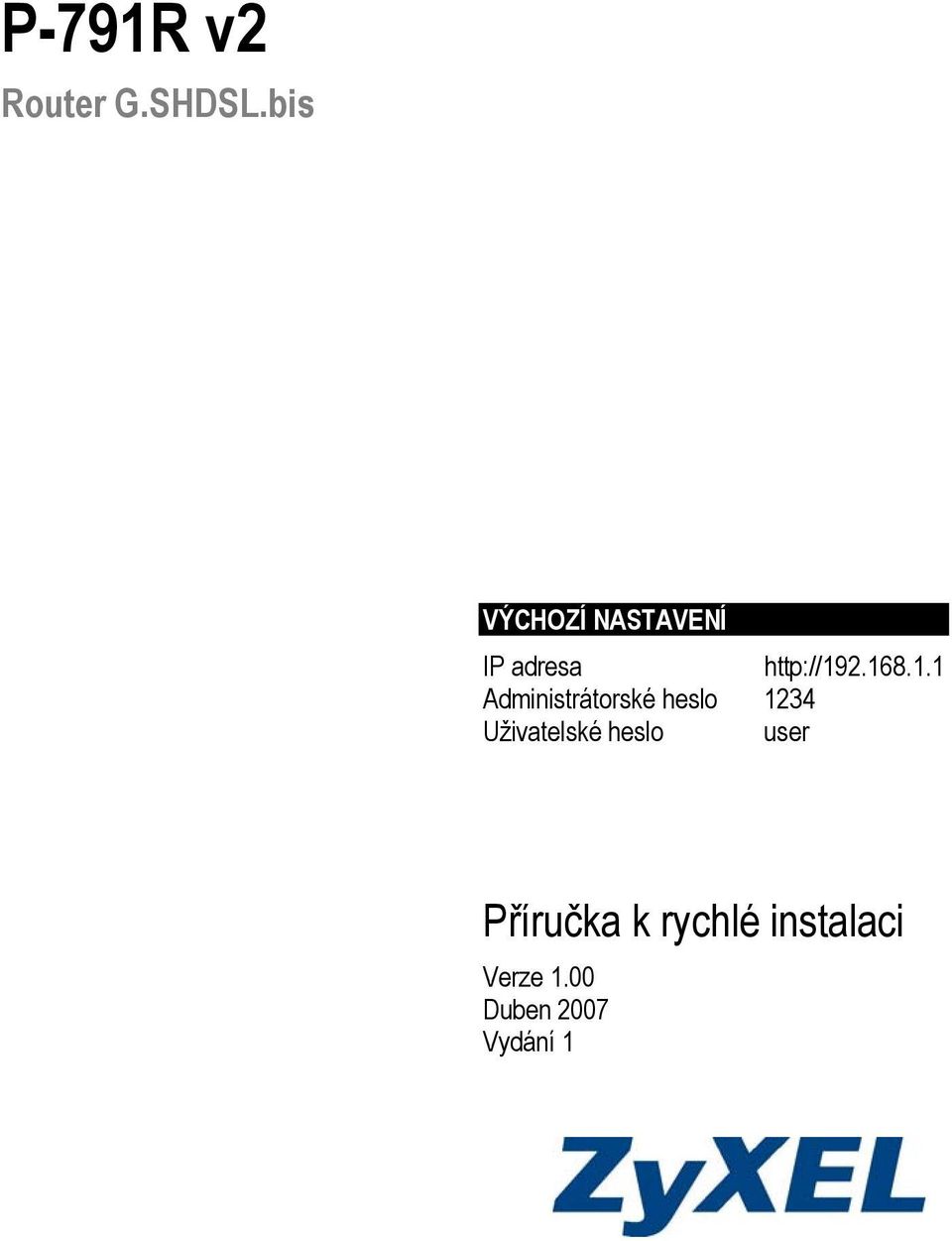

1 Router G.SHDSL.bis VÝCHOZÍ NASTAVENÍ IP adresa Administrátorské heslo 1234 Uživatelské heslo user Příručka k rychlé instalaci Verze 1.00 Duben 2007 Vydání 1

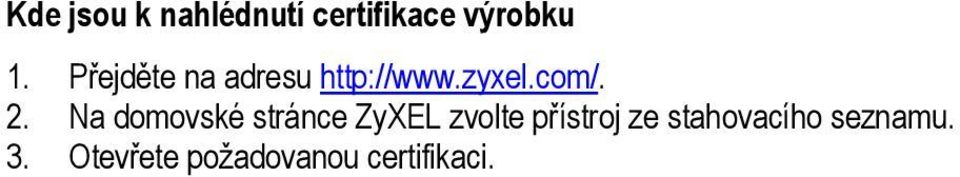

2 Kde jsou k nahlédnutí certifikace výrobku 1. Přejděte na adresu 2. Na domovské stránce ZyXEL zvolte přístroj ze stahovacího seznamu. 3. Otevřete požadovanou certifikaci.

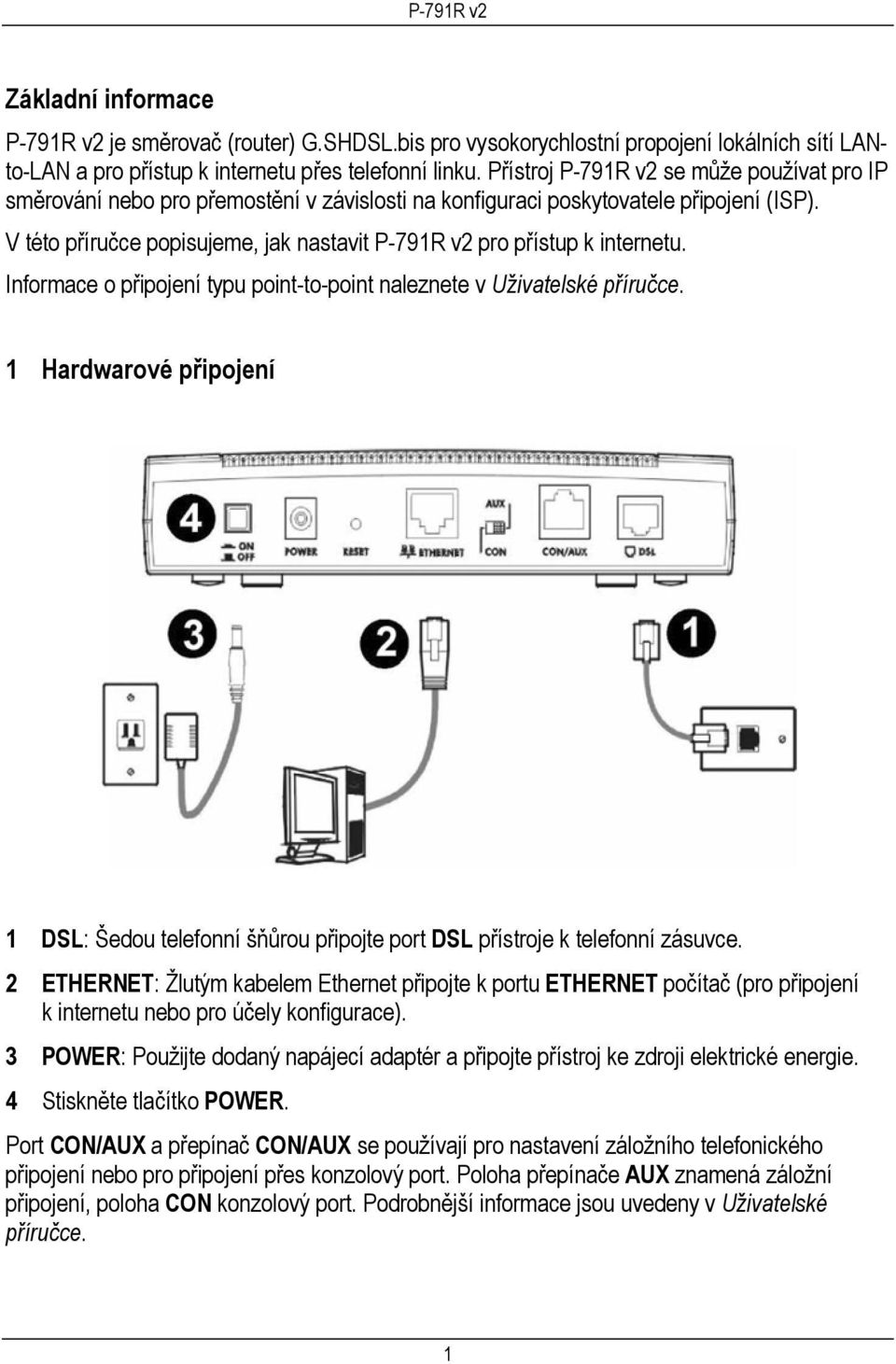

3 Základní informace P-791R v2 je směrovač (router) G.SHDSL.bis pro vysokorychlostní propojení lokálních sítí LANto-LAN a pro přístup k internetu přes telefonní linku. Přístroj P-791R v2 se může používat pro IP směrování nebo pro přemostění v závislosti na konfiguraci poskytovatele připojení (ISP). V této příručce popisujeme, jak nastavit P-791R v2 pro přístup k internetu. Informace o připojení typu point-to-point naleznete v Uživatelské příručce. 1 Hardwarové připojení 1 DSL: Šedou telefonní šňůrou připojte port DSL přístroje k telefonní zásuvce. 2 ETHERNET: Žlutým kabelem Ethernet připojte k portu ETHERNET počítač (pro připojení k internetu nebo pro účely konfigurace). 3 POWER: Použijte dodaný napájecí adaptér a připojte přístroj ke zdroji elektrické energie. 4 Stiskněte tlačítko POWER. Port CON/AUX a přepínač CON/AUX se používají pro nastavení záložního telefonického připojení nebo pro připojení přes konzolový port. Poloha přepínače AUX znamená záložní připojení, poloha CON konzolový port. Podrobnější informace jsou uvedeny v Uživatelské příručce. 1

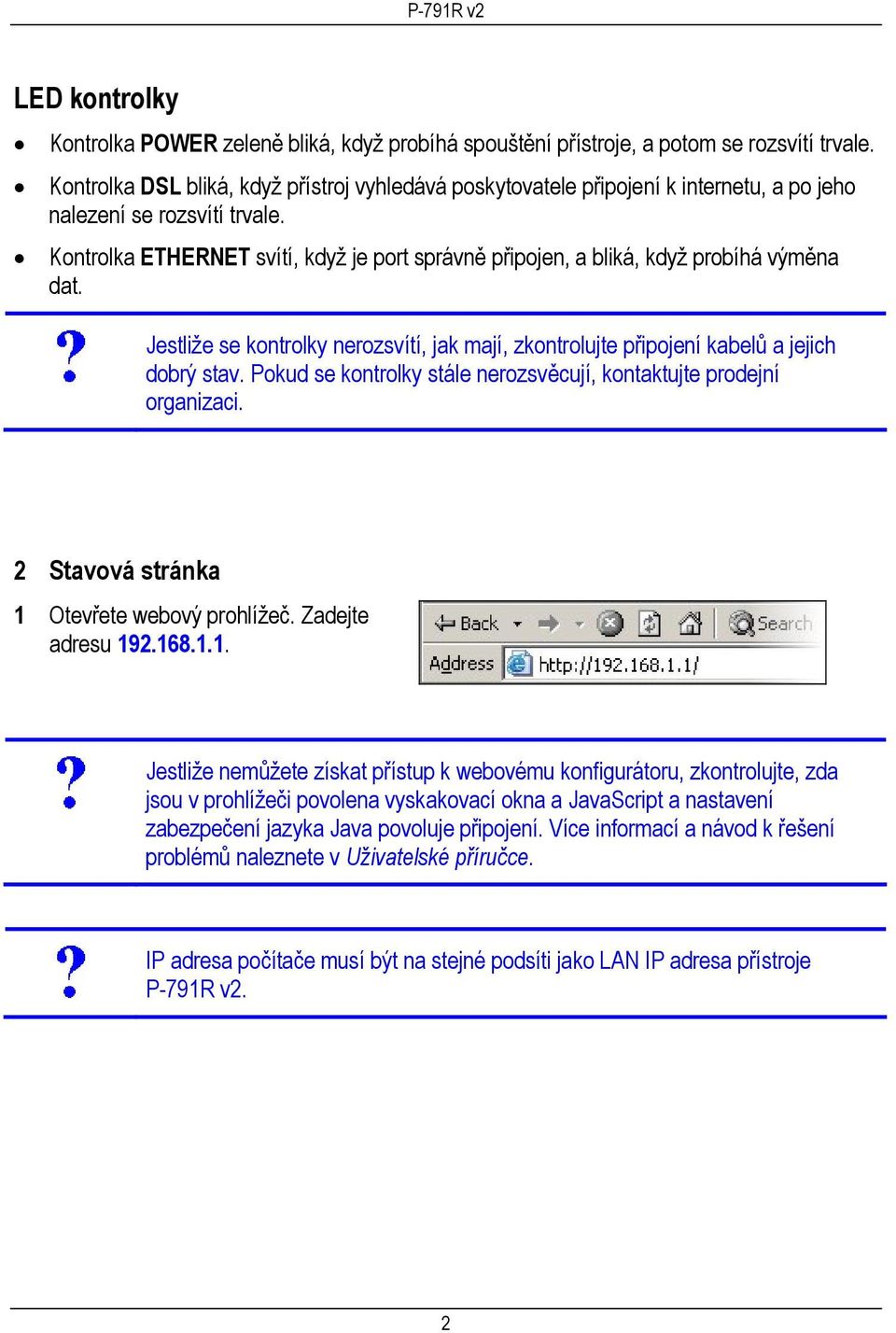

4 LED kontrolky Kontrolka POWER zeleně bliká, když probíhá spouštění přístroje, a potom se rozsvítí trvale. Kontrolka DSL bliká, když přístroj vyhledává poskytovatele připojení k internetu, a po jeho nalezení se rozsvítí trvale. Kontrolka ETHERNET svítí, když je port správně připojen, a bliká, když probíhá výměna dat. Jestliže se kontrolky nerozsvítí, jak mají, zkontrolujte připojení kabelů a jejich dobrý stav. Pokud se kontrolky stále nerozsvěcují, kontaktujte prodejní organizaci. 2 Stavová stránka 1 Otevřete webový prohlížeč. Zadejte adresu Jestliže nemůžete získat přístup k webovému konfigurátoru, zkontrolujte, zda jsou v prohlížeči povolena vyskakovací okna a JavaScript a nastavení zabezpečení jazyka Java povoluje připojení. Více informací a návod k řešení problémů naleznete v Uživatelské příručce. IP adresa počítače musí být na stejné podsíti jako LAN IP adresa přístroje P-791R v2. 2

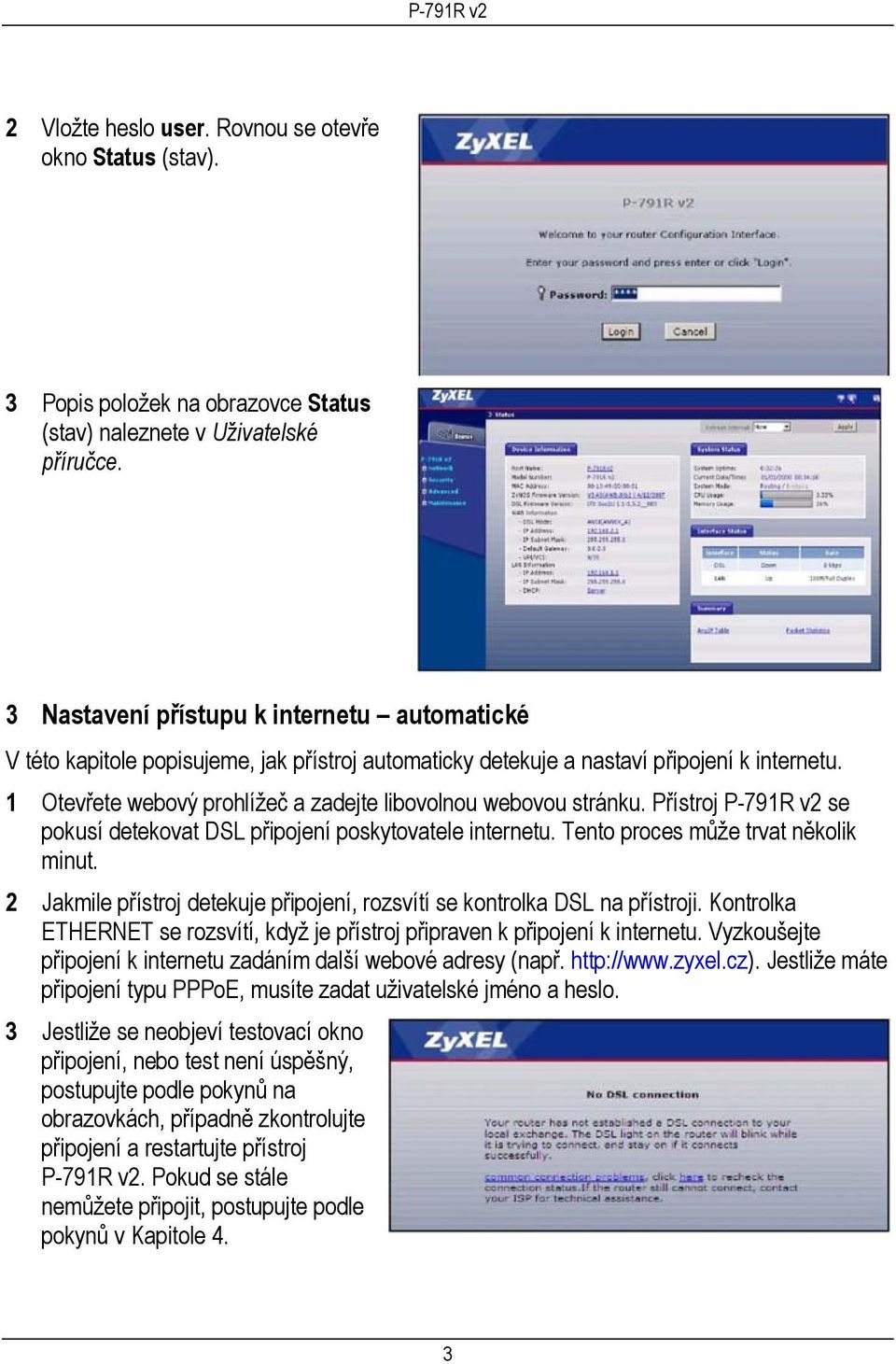

5 2 Vložte heslo user. Rovnou se otevře okno Status (stav). 3 Popis položek na obrazovce Status (stav) naleznete v Uživatelské příručce. 3 Nastavení přístupu k internetu automatické V této kapitole popisujeme, jak přístroj automaticky detekuje a nastaví připojení k internetu. 1 Otevřete webový prohlížeč a zadejte libovolnou webovou stránku. Přístroj P-791R v2 se pokusí detekovat DSL připojení poskytovatele internetu. Tento proces může trvat několik minut. 2 Jakmile přístroj detekuje připojení, rozsvítí se kontrolka DSL na přístroji. Kontrolka ETHERNET se rozsvítí, když je přístroj připraven k připojení k internetu. Vyzkoušejte připojení k internetu zadáním další webové adresy (např. Jestliže máte připojení typu PPPoE, musíte zadat uživatelské jméno a heslo. 3 Jestliže se neobjeví testovací okno připojení, nebo test není úspěšný, postupujte podle pokynů na obrazovkách, případně zkontrolujte připojení a restartujte přístroj P-791R v2. Pokud se stále nemůžete připojit, postupujte podle pokynů v Kapitole 4. 3

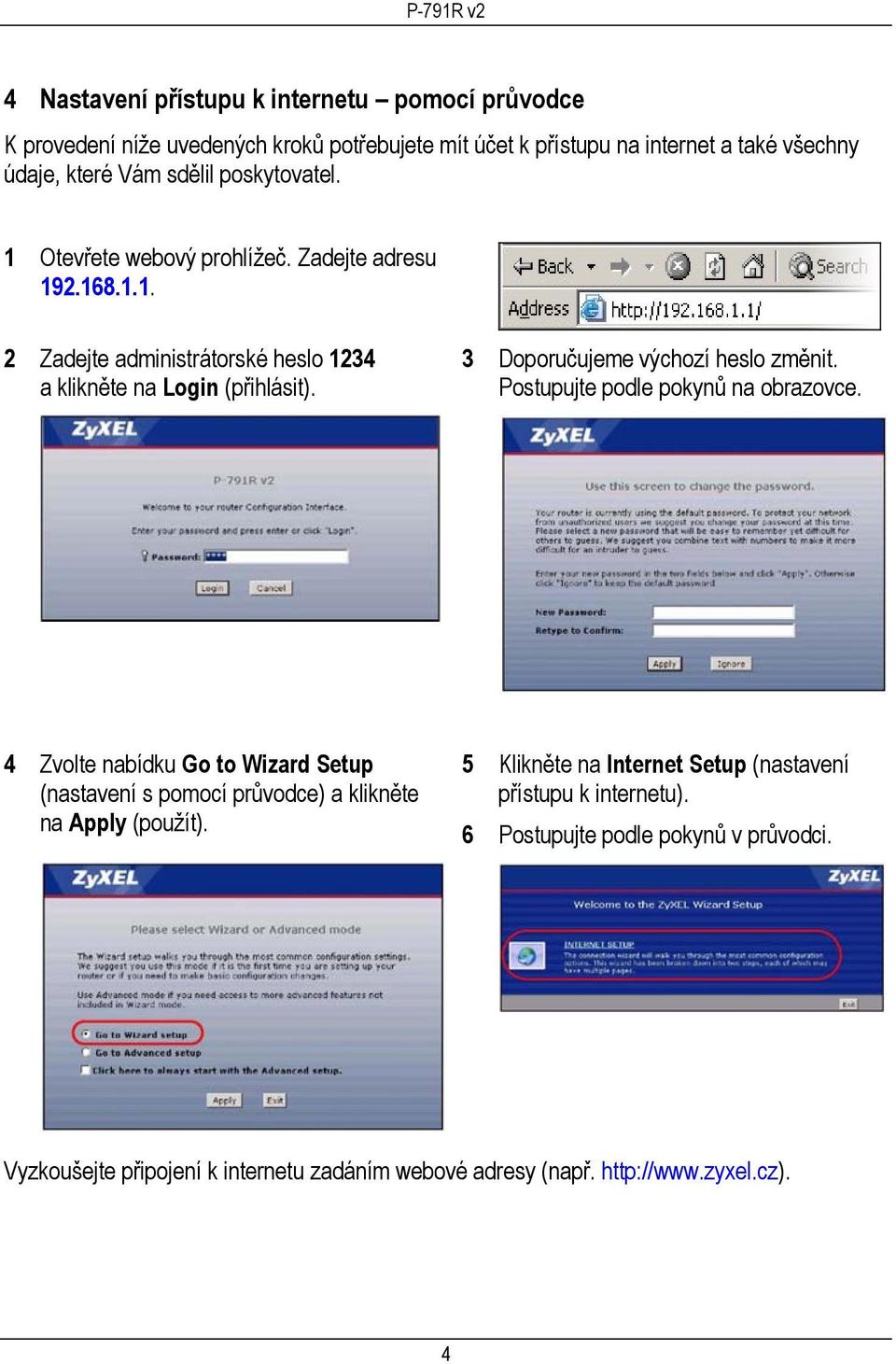

6 4 Nastavení přístupu k internetu pomocí průvodce K provedení níže uvedených kroků potřebujete mít účet k přístupu na internet a také všechny údaje, které Vám sdělil poskytovatel. 1 Otevřete webový prohlížeč. Zadejte adresu Zadejte administrátorské heslo 1234 a klikněte na Login (přihlásit). 3 Doporučujeme výchozí heslo změnit. Postupujte podle pokynů na obrazovce. 4 Zvolte nabídku Go to Wizard Setup (nastavení s pomocí průvodce) a klikněte na Apply (použít). 5 Klikněte na Internet Setup (nastavení přístupu k internetu). 6 Postupujte podle pokynů v průvodci. Vyzkoušejte připojení k internetu zadáním webové adresy (např. 4

7 Jestliže se nemůžete připojit k internetu, můžete se pokusit nastavit připojení pomocí webového konfigurátoru. Podrobnosti naleznete v kapitole věnované síti WAN v Uživatelské příručce. Pokud se stále nemůžete připojit, nalistujte si kapitolu věnovanou řešení problémů v Uživatelské příručce a/nebo kontaktujte svého poskytovatele připojení a požádejte ho o pomoc. Problémy a jejich řešení Předpokládejme, že je počítač správně připojen k portu Ethernet, ale nedaří se Vám získat přístup k internetu. Postupujte takto: Zkontrolujte kontrolky na předním panelu. Jestliže se liší od popisu uvedeného v kapitole 1, zkontrolujte správné zapojení kabelů (viz také kapitola 1). Jestliže se problém nevyřešil, vypněte přístroj, počkejte několik sekund a znovu ho zapněte. Postupujte podle pokynů v kapitole 4. Dbejte na to, ať vložíte správné údaje. Např. pokud při přihlášení k účtu vkládáte uživatelské jméno a heslo, dávejte pozor, ať je vložíte správně. Pokud si nejste jisti, jaký typ zapouzdření poskytovatel používá, kontaktujte ho. Pokud se jedná o nový internetový účet, kontaktujte poskytovatele a zkontrolujte, zda je již aktivní. 5
