1 Fendt 700 Vario

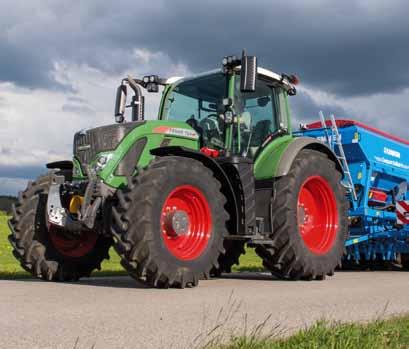

2 Nový Fendt 700 Vario 2 3 Perfekcionista. Být jednoduše dobrý prostě nestačí. Pouze perfektní souhra mezi traktorem a řidičem vede k úspěšným výsledkům. Aby vaše každodenní práce byla opravdu perfektní, spojili jsme do nových traktorů 700 Vario ta nejlepší řešení pro celek složený ze síly a ovladatelnosti, přesnosti, spolehlivosti, funkčnosti a komfortu. Nejoblíbenější velký traktor ve výkonové třídě koní bude vaším partnerem pro každou práci od lehké práce v pícninách, přes dynamický transport až po těžké polní práce. Buďte perfekcionisté. S traktory Fendt 700 Vario. 714 Vario 145 PS 107 kw 716 Vario 165 PS 121 kw 718 Vario 180 PS 132 kw 720 Vario 200 PS 147 kw 722 Vario 220 PS 162 kw 724 Vario 240 PS 176 kw Maximální výkon dle ECE R24

3 Nový Fendt 700 Vario 4 5 Zdokonalte každou svou práci Traktory Fendt 700 Vario v sobě spojují funkčnost a efektivitu. Nový 4 rychlostní zadní vývodový hřídel rozšiřuje spektrum pracovního nasazení při snížené spotřebě paliva. S přídavnou rychlostí vývodového hřídele 1000E budete pracovat při redukovaných otáčkách motoru a s úsporou paliva dokonce i při při práci s pracovním nářadím, které potřebuje vysoké otáčky, jako jsou rotační brány, aplikátor kejdy, shrnovač nebo rozmetadlo hnojiv. Díky technologii SCR s pasivním filtrem CSF a se zpětným vedením spalin, splňují traktory Fendt 700 Vario emisní normu stupně 4 / Tier 4 Final a dosahují vysokého stupně účinnosti. Pro každou práci ty správné otáčky: S rychlostí vývodového hřídele 1000E ot/min budete pracovat při snížených otáčkách motoru a tak efektivně uspoříte palivo.

4 Individuální výbava: Fendt 700 Vario Power, Profi a ProfiPlus 6 7 Fendt 700 Vario Power Fendt 700 Vario Profi a ProfiPlus Perfektní pro každou práci Podle požadavků nabízí Fendt 700 Vario ty správné funkce. Ta nejlepší řešení si můžete vybrat z následujících variant výbavy: Power, Profi nebo ProfiPlus. Traktory 700 Vario Power nabízejí mnoho funkcí, které vám ulehčí pracovní den. Vybaveny čtvrtou rychlostí vývodového hřídele 1000E, vám traktory ušetří palivo při práci, která potřebuje vysoké otáčky. Díky regulaci přítlaku komfortních předních ramen přechází váha nářadí na traktor a je tak dosaženo lepší trakce, perfektníhi přizpůsobení se půdnímu profilu a rovnoměrnějšího vedení pracovního nářadí. Díky novému odpružení přední nápravy se zdvihem100 mm nabízí podvozek nejvyšší komfort, stabilitu a vynikající přenos tažné síly. Kompletní nastavení a řízení traktoru probíhá přes Varioterminál 7 s ovládáním dotykem nebo tlačítky. Dokonale funkční Pro více komfortu a funkčnosti při náročných požadavcích na práci nabízí Fendt 700 Vario výbavu Profi a ProfiPlus. V kombinaci s velkým Varioterminálem 10.4-B zažijete promyšlenou obsluhu nejnovější generace. Terminál přesvědčí každého nejmodernějším designem, intuitivním pohybem v menu a inovativními řešeními pro perfektní nastavení všech funkcí traktoru a pracovního nářadí. Nejen vnitřek traktorů Fendt 700 Vario Profi a ProfiPlus vás okouzlí vysoce kvalitním provedením, ale také zvnějšku září traktory v plném lesku. Světlá a úsporná LED technika osvětlení ozařuje okolí traktoru na všechny strany. Mehr Více síly Kraft Mehr Více funkcí Funktion Mehr Více hospodárnosti Wirtschaftlichkeit Více Mehr síly Kraft Mehr Více funkcí Funktion Mehr Více hospodárnosti Wirtschaftlichkeit Zvýšená zdvihová síla dan 14 t povolená celková hmotnost, zatížení kg Komfortní přední ramena s regulací přítlaku Hydraulika s čerpadlem Load-Sensing sériově se 109 l/min, na přání 152 l/min 4. rychlost VH 1000E pro pokles otáček motoru a úsporu paliva Varioterminál 7 s ovládáním dotykem nebo tlačítky Integrovaná nádobka na sběr oleje vzadu a vpředu Emisní norma stupně 4 / Tier 4 Final Automatická jízda v ekonomickém optimu se systémem TMS Traktor-Management-Systém Pasivní filtr částic CSF (Coated Soot Filter) Hydraulika s čerpadlem Load-Sensing sériově se 152 l/min nebo na přání se 193 l/min pro více výkonu Automatická uzávěrka řízené nápravy přívěsu 300 stěrač pro větší a čistší přední sklo LED potkávací světla s regulací světelného kuželu Nový LCD Varioterminál 10.4-B ve vzhledu Smartphonu a držák terminálu s kulovým kloubem Elektrická kontrola filtru hydrauliky Možná výbava automatickým naváděním VarioGuide (ProfiPlus) a VarioGuide light (Profi). S VarioGuide zredukujete překryvy, snížíte spotřebu paliva, ušetříte čas a provozní materiály.

5 Vychytávky Fendt 8 9 Vychytávky Fendt. Naše zvláštní řešení. Fendt 700 Vario. Perfekcionista. Celkově promyšleno. Perfektní traktor je víc než jen souhrn všech dílů. Je to perfekrní souhra všech komponentů, které se vzájemně doplňují a přinášejí optimální výsledek. Jen tak může traktor patřit do rodiny Fendt. Prostě Fendt. Lepší v každém detailu. Pohlédli jsme na celek a zoptimalizovali jsme pro to každý detail. Tak jsme vyvinuli řešení, která jsou rozhodující při práci a s nimiž se můžete lépe pohybovat a jsou jednodušší, rychlejší a lehčí. Kabina VisioPlus od strany 22 Všimněte si vychytávek Fendt! Dozvíte se, co dělá značku Fendt tak zvláštní. Variotronic od strany 28 Motor a převodovka od strany 14 Vychytávky Fendt: Zvláštní řešení a vychytávky Fendt jsou označeny zvláštním znamením. Řešení, která vám pomáhají celý den a která vám dále přiblížíme. Vychytávky Fendt neobyčejná řešení a detaily, která dělají Fendt pravým Fendtem. VisioPlus Kabina VisioPlus Kabine Motor und a převodovka Getriebe Perfektní průhled se stěračem o úhlu stírání 300 stupňů a panoramatickým čelním sklem Pasivní filtr částic CSF (Coated Soot Filter): bezúdržbový a úsporný Kvalitní LCD Varioterminál 10.4-B s ovládáním dotykem nebo tlačítky má vzhled Smartphonu; kulový kloub slouží pro jeho ideální nastavení Vícerychlostní zadní vývodový hřídel s rychlostí otáček 540, 540E, 1000 a 1000E Fahrzeugaufbau Nástavba traktoru Anbauräume Připojení Nástavba Dvě volitelné rychlosti tempomatu přímo na pojezdové páce Výkonná hydraulická soustava s čerpadlem Load- Sensing o výkonu 109 l/min, 152 l/min, nebo 193 l/min podle varianty výbavy Připojení od strany 34 od strany tun celkové povolené hmotnosti s vysokým užitným zatížením kg Zpřevodované řízení VarioActive pro méně otoček volantem např. na souvrati Přes spojky DUDK je možné připojit hydraulické ventily pod tlakem a bez znečištění a připojení a odpojení pracovního nářadí jde tak rychle a jednoduše

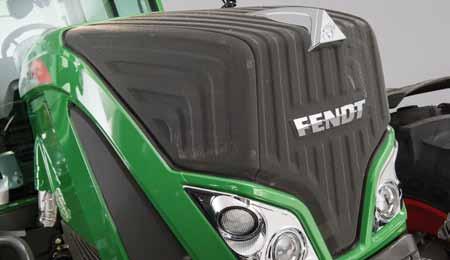

6 10 Motor a převodovka 11 Perfektní souhra Motor a převodovka traktorů Fendt 700 Vario představují perfektní jednotku pro pohon se silným točivým momentem a plynulou převodovkou pro radost z jízdy. Osvědčený a silný šestiválcový motor řady Fendt 700 Vario přesvědčí svými agilními jízdními vlastnostmi při vysoké ovladatelnosti a maximálním výkonu 240 koní. Nové součásti motoru prodlužují jeho životnost a redukují spotřebu paliva. Dále vyvinutá technologie úpravy spalin SCR naplňuje požadavky emisní normy stupně 4 / Tier 4 Final.

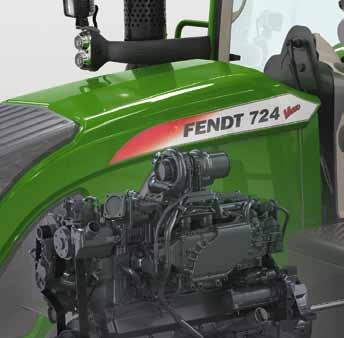

7 Nejmodernější technologie motoru a převodovky Perfektní souhra pro nejlepší pohon Síla a spolehlivost Osvědčený šestiválcový motor Deutz traktorů řady Fendt 700 Vario je dodáván s výkonem 145 až 240 koní a nejvyšší rychlostí 50 km/h. Zdvihový objem 6,1 litrů, 4-ventilová technika a vstřikování Common-Rail propůjčuje motoru silný točivý moment a utváří tak dokonalý požitek z jízdy. Kompaktní velký traktor je stvořen pro vysoký výkon a je odolný proti zátěži. Motor a převodovka jsou navzájem ideálně sladěny tak, že dosahují vysokého stupně účinnosti. Úsporný a šetrný k životnímu prostředí Při spotřebě se počítá každý litr. S technologií úpravy spalin SCR je Fendt 700 Vario obzvláště úsporný a splňuje navíc i emisní normu stupně 4 / Tier 4 Final. Úsporně se projevuje i pasivní filtr částic, s jehož použitím není nutné vstřikovat palivo do vedení spalin. Perfektním sladěním motoru a převodovky přináší nový Fendt 700 Vario plný výkon na pole a na silnici. Perfektní jízda je plynulá Jen s plynulou bezestupňovou převodovkou Fendt Vario můžete jet při každé polní práci ideální rychlostí. Plynule můžete jet od plazivé rychlosti 0,02 km/h až do maximální rychlosti 50 km/h. Navíc můžete ovládat svůj traktor zcela uvolněně přes multifunkční pojezdovou páku. Obzvláště pozitivně se pak projeví snížení nákladů na údržbu díky delším intervalům výměny převodového oleje po mth. Plným výkonem až na hranici Funkce jako je automatická regulace mezního zatížení 2.0, dodatečně snižují spotřebu paliva, protože motor pracuje vždy v oblasti ideálních otáček. Mezní zatížení, které se liší podle typu práce, je automaticky správně regulováno. Díky tomu není potřeba nastavovat hodnoty mezního zatížení manuálně a motor a převodovka pracují vždy v perfektní souhře. Motor-Charakteristik Charakteristika motoru Fendt Fendt Vario Vario Motorgrafik Úprava spalin Fendt Převodovka Vario-Getriebe Fendt Vario Točivý moment Nm Výkon kw Spotřeba paliva g/kwh U/min Nm točivý moment, 240 PS maximální výkon při ot/min a specifická spotřeba 192 g/kwh je u modelu 724 Vario dosažena díky nejmodernějším technologiím. Nejmodernější technologie motoru a převodovky Šestiválcový motor se zdvihovým objemem 6,06 l a vstřikováním Common- Rail: 240 koní maximálního výkonu při ot/min Technologie SCR pro splnění emisní normy stupně 4 / Tier 4 Final a pro nižší spotřebu paliva Převodovka Vario pro plynulou jízdu od 0,02 do 50 km/h Nejvyšší účinnosti motorů se dosahuje použitím optimálně sladěných komponentů: výfukového turbodmychadla s vodou chlazeným regulátorem, palivového filtru s termostatickým ventilem a nasávání vzduchu přes masku kapoty, což zajišťuje vysoký průtok vzduchu bez rušivé sací roury u sloupku kabiny. Ukazatel spotřeby paliva umožňuje nejen kontrolu momentální spotřeby, ale také sledování spotřeb pro různé polní práce. Navíc podporuje řidiče při jeho už tak ekonomické jízdě. SCR (Selective Catalytic Reduction) pro úpravu spalin Technologie SCR využívá k úpravě spalin AdBlue, což je 32,5-procentní roztok močoviny. Na základě probíhající chemické reakce katalyzátoru dochází k přeměně oxidu dusíku NOx na dusík a vodu. Spotřeba močoviny tak, jak je známá z oblasti nákladních automobilů, činí průměrně šest procent na spotřebu nafty. Hodnota se může měnit podle zatížení a použití stroje. Na čerpacích stanicích nebo pomocí AGCO Parts je AdBlue celosvětově k dostání. Externe Externí recirkulace Abgasrückführung spalin AGRex Dieselpartikelfilter Coated Soot Filter (CSF) Převodovka Fendt Vario je hydrostaticky mechanický pohon. Se zvyšující se pojezdovou rychlostí se zvyšuje podíl mechanického přenosu výkonu přes planetový mechanizmus. Pro současné zachování vysokého stupně účinnosti jsou zde výkyvné hydrostaty s úhlem naklonění až 45 stupňů. Převodovka umožňuje jedinečnou efektivitu v pojezdové rychlosti od 20 metrů za hodinu až po rychlost 50 km/h a to vše bez řazení. Fahrhebel Páka / Pedál / Pedal Einfacher Jednoduchý Zugang přístup TMS / Grenzlastregelung Regulace zatížení 2.0 Traktor Management Systém TMS a automatická regulace mezního zatížení 2.0 v sériové výbavě Optimální poměr hmotnosti a výkonu 33 kg/ps (724 Vario) Uzamykatelná kapota motoru Díky předfiltru paliva s termostatickým ventilem je možné traktor spolehlivě nastartovat i při teplotách hodně pod nulou. Předehřáté palivo proudí zpět do předfiltru a usnadňuje start. Chladič a filtr jsou umístěny tak, aby jejich údržba byla velmi snadná. V prvním kroku se pro snížení množství NOx používá technologie externího vedení spalin. Celý systém přispívá k úspoře neboť dochází k menšímu vstřikování močoviny do výfukového potrubí, kde se eliminují NOx v druhém kroku. Sníží se tak i spotřeba AdBlue. Regenerace pasivního filtru CST se děje během provozu motoru a nemusí být aktivována. Zároveň nedochází k přídavnému vstřikování paliva pro dosažení efektu vypálení filtru. CSF filtr v traktorech Fendt se nemusí měnit. Jízdní modus je individuálně volitelný: pojezdová rychlost může být regulována buď pojezdovým pedálem nebo pojezdovou pákou. Prostor motoru je jednoduše přístupný, i při připojeném čelním nakladači. Jednodílná kapota motoru se dvěma samostatnými posstranicemi je otevíratelná bez použití nářadí. Díky Traktor-Management-Systému TMS a automatické regulaci mezního zatížení 2.0 přizpůsobuje traktor automaticky otáčky motoru zatížení.. Předfiltr paliva a termostatickým ventilem

8 14 Koncept traktoru 15 Důvěra začíná od základu Připraven pro každou práci: Fendt 700 Vario splní všechny vaše nároky na robustnosti a spolehlivost. Silný litý polorám s přední nápravou s úrovňovou regulací zvládá hravě i vysoké zatížení až šest tun. Přitom vzduchové brzdy zajišťují bezpečnost celé jízdní soupravy a přesvědčí vás stabilitou při průjezdu zatáčkami i při vysokých rychlostech. S těmito perfektními traktory začnete den svůj pracovní den vždy s dobrým pocitem.

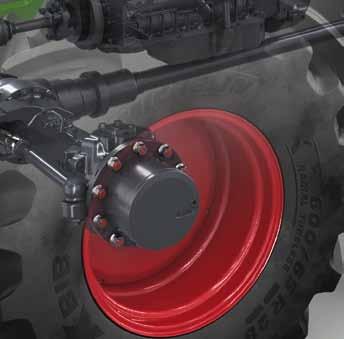

9 Koncepce traktoru Mnoho cest jeden cíl: dorazit rychle a bezpečně Body pro výkon a komfort Celý podvozek Fendt 700 Vario je perfektně přizpůsoben perfekt náročné práci a rychlému transportu. Přední odpružená náprava s úrovňovuo regulací a zdvihem odpružení 100 mm Pneumatické dvouokruhové brzdy s jedním pedálem nebo směrovou brzdou TMS pojezdový mod Automatická aretace řízené nápravy vleku 100 % uzávěrka diferenciálů vpředu a vzadu Rychlý transport a vysoké užitné zatížení Nosnou roli u traktorů Fendt 700 Vario přebírá robustní litý polorám s celkovou povolenou hmotností 14 tun. S vysokým užitným zatížením kg má tento kompaktní velký traktor ještě rezervy pro opravdu těžké pracovní nářadí. Odpružená přední náprava s úrovňovou regulací má zdvih odpružení 100 mm, což skýtá dostatečný prostor nabídnout i při vysokém zatížení komfort a bezpečnost při přímém přenosu tahové síly. Bezpečně brzdit Vysoké transportní hmotnosti vyžadují v nebezpečných situacích rychlé brzdění. Pneumatické dvouokruhové brzdy zpomalí traktor velmi efektivně. Brzdový systém, založený na stlačeném vzduchu, reaguje jemně a zároveň přesně. Jako obzvláště vhodná se ukazuje jednopedálová brzda při transportu s přívěsem.traktor-management- Systém TMS zvyšuje jízdní stabilitu díky automatickému rozpoznání tlačení od připojeného stroje a inteligentnímu zpomalování. Absolutně stabilní Systém řízení Fendt Reaction se stará o ideální přímou jízdní stopu vašeho traktoru. Po projetí začátky se díky hydromotoru volant rychle vrátí do výchozí pozice a zajišťuje řidiči bezpečný a rychlý zpětný kontakt s vozovkou. Automatická aretace řízené nápravy zajišťuje stabilní jízdní vlastnosti při jízdě po rovině s přívěsem. Od určité rychlosti nebo při jízdě zpět je náprava uzamčena automaticky bez zásahu řidiče. Komfort und a bezpečnost Sicherheit Leistungsfähiges Výkonný systém osvětlení Beleuchtungskonzept Bez VarioActive 1x otočení volantu = 26,6 S VarioActive 1x otočení volantu = 43,3 Jízdní dynamika s bezpečností a komfortem Celková povolená hmotnost až 14 tun Vysoké užitné zatížení až kg Koncept odpružení 700 Vario umožňuje nejvyšší jízdní komfort na poli i na silnici. Z oblasti velkých traktorů byla převzata kombinace odpružení přední nápravy, odpružení kabiny a sedadla řidiče. Jen tak máte pocit z jízdy na úrovni komfortu osobních automobilů. Díky tlumení kmitů se zabraňuje rozhoupání celé spřažené soupravy, přičemž kmitání a výkyvy jsou tlumeny a vyrovnávány aktivně zadními rameny traktoru. Jsou tak redukovány kývyvé pohyby a řidič může profitovat z vyšší jistoty řízení a samozřejmě vyššího pohodlí při jízdě. Díky zpřevodovanému řízení VarioActive může být aktivován silnější převod řízení. Řízení se přizpůsobuje pohybům a pojezdové rychlosti. Tento systém přináší více pohodlí při práci s čelním nakladačem v úzkém prostoru a samozřejmě i na souvratích. S geniální koncepcí osvětlení 700 Vario nezůstanete nikdy ve tmě. Pracovní osvětlení 700 Vario se nechá nastavit zcela individuálně v rozsahu 360 stupňů kolem dokola traktoru. Na přání je možné dodat LED světlomety. Rohová světla osvětlují celý prostor kolem předních kol a před kapotou. Rohová světla jsou k dodání i jako extra svítivá s LED diodami. Přední odpružená náprava s úrovňovou regulací a zdvihem 100 mm Automatická aretace řízené nápravy Serienmäßige Sériové odpružení Vorderachsfederung přední nápravy Clevere Chytrá obsluha Bedienung Zadní a přední diferenciál se 100% lamelovou uzávěrkou +/ 50 mm zdvih odpružení 8 úhel výkyvu Dvouokruhový brzdový systém Aktivace brzdového světla při zpomalení (brždění motorem) a tím včasná signalizace pro provoz za soupravou Přední náprava, sériově vybavena odpružením, umožňuje vysoké zatížení při nejlepším jízdním komfortu. Zdvih odpružení činí +/ 50 mm, díky čemuž je možné pohodlně a bez problémů přejíždět i větší nerovnosti terénu. Výkyvný úhel 8 se stará o stabilní jízdní vlastnosti traktoru. Maximální obratnost zaručuje úhel natočení kol přední nápravy 52. Osvětlení se nechá nastavit velmi jednoduše díky názorným tlačítkům fóliové klávesnice. S inteligentními tlačítky můžete rychle a jednoduše zapnout či vypnout jednotlivá pracovní světla nebo maják. Uspořádání světlometů traktoru 700 Vario je vymyšleno zcela jedinečně kužely pracovních reflektorů se navzájem překrývají. Tím je zcela zamezeno jakýmkoliv světelným odrazům a řidič tak získá optimálně osvětlené zorné pole. Abyste i za tmy nastoupili nebo vystoupili bezpečně, přišel Fendt s koncepcí integrovaných světel Coming Home. Chvíli po zastavení traktoru svítí světla a vnitřní osvětlení.

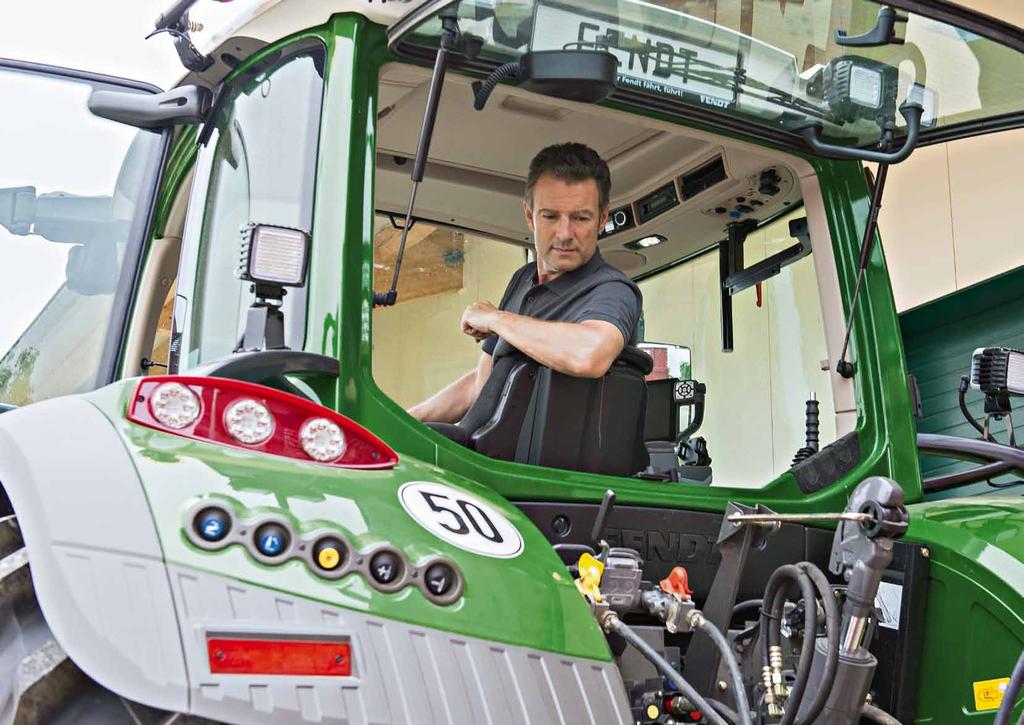

10 18 Kabina Fendt VisioPlus 19 Hlavní slovo má pohodlí Přes svůj traktor jste při práci přímo spojeni s půdou. Volant, sedadlo řidiče, odpružení a obslužné prvky jsou spolu jemně sladeny a poskytují vám odpovídající zpětnou vazbu. Potřebujete mít neustálou kontrolu, proto jsme pro vás vyvinuli to nejlepší řešení: kabinu VisioPlus. Čeká vás pohodlný nástup, optimální vlastnosti odpružení, ergonomické uspořádání obslužných prvků a více výhledu a prostoru s panoramatickým čelním sklem, Stěrač se záběrem 300 stupňů, LED osvětlení a mnoho dalšího.

11 Kabina Fendt VisioPlus Nejlepší výhled zevnitř nejkrásnější pohled zvenku Všechno přehledně Zaoblené čelní panoramatické sklo, které plynule přechází do střechy kabiny VisioPlus, otevírá výhled nahoru i dolů. V úhlu 77 stupňů přehlédnete svou práci i při zvednutém čelním nakladači. Velká prosklenná plocha 6,2 m2 nabízí perfektní výhled kolem dokola bez rušivého B sloupku kabiny. Ani déšť už vás nebude omezovat v práci: se stěračem se záběrem 300 stupňů budete mít zachovaný jasný výhled dopředu. Elektricky nastavitelná širokoúhlá zrcátka rozšiřují vaše zorné pole směrem dozadu a do stran. Zamlžená zrcátka jsou navíc minulostí: vyhřívanými širokoúhlými zrcátky budete mít výhled dozadu i v zimě vždy perfektní. Vše ve správném světle S traktory Fendt 700 Vario budete i ve tmě pracovat jistě a efektivně. Osvětlení celého traktoru je velmi precizní jak uvnitř, tak i zvenku, takže kolem dokola v úhlu 360 stupňů zůstane vše viditelné a skvěle osvětlené. Už jen osvětlení nástupních schůdků nabízí dobrý pocit a bezpečí. S LED pracovními světlomety se i tma promění v den. Potkávací a dálková světla s Bi-LED výbojkami nabízejí výhled a bezpečnost v provozu na silnici a bodují obzvláště silným světelným kuželem při nízké spotřebě energie a dlouhou životností. Všechna předvolená pracovní světla mohou být zapnuta centrálně stiskem jednoho tlačítka. Náladové osvětlení interiéru se stará o příjemné a nevtíravé osvětlení vnitřku kabiny. Na konci denní práce vás na cestě domů vyprovodí inteligentní osvětlení Coming Home. LED-Scheinwerfer reflektory s regulací mit Leuchtweitenregulierung světeleného kuželu Kabina Fendt VisioPlus Velká kabina s objemem litrů pro vynikající pocit prostoru Zaoblené a průběžné čelní sklo s úhlem výhledu 77 pro nerušený pohled směrem nahoru Stěrač se záběrem 300 pro velké a čisté stírané pole Úzká a kompaktní kapota motoru pro nejlepší možný výhled vpřed Vyhřívané zadní sklo Osvětlená ovládací konzola na pravé loketní opěrce Sichtwinkel Úhel výhledu Entfall Odpadl der B sloupek B-Säulekabiny Weitwinkelspiegel Širokoúhlá zrcátka Automatické snížení intenzity vnitřního osvětlení 77 Denní svícení s LED výbojkami v pracovních reflektorech vpředu a vzadu Překrývající se světelné kužele pro optimální osvětlení čelního prostoru Panoramatické čelní sklo s úhlem výhledu 77 pro neomezený výhled nahoru a na oblast předních kol. Průběžné boční sklo a nerušený výhled nabízí kabina bez postranního rušivého B sloupku. Širokoúhlá zrcátka jsou integrována jako druhá do hlavních zpětných zrcátek a značně rozšiřují zorný úhel řidiče. Pracovní světla s LED výbojkami svítí o poznání jasněji a více do šířky. Navíc jsou úspornější na energii a mají delší životnost. Šířka světeleného kuželu se nechá upravit podle potřeby použití - například jiná pro práci na poli a jiná pro transport po silnici.

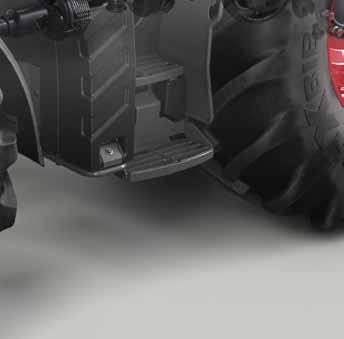

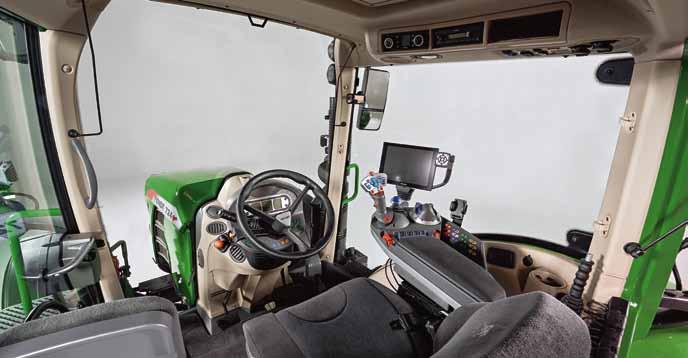

12 Kabina Fendt VisioPlus Protože kabina je něco víc než jen pracovní místo Přehled a komfort Kabina Fendt VisioPlus nabízí mnoho prostoru pro vaše pohodlí. Už při nastupování profitujete z širokých nástupních schůdků. S více než šesti metry čtverečními prosklenné plochy získáte nejen optický pocit prostoru - ale díky objemu litrů budete mít opravdu více místa a oceníte také promyšlené uspořádání všech komponentů. Početné úložné plochy slouží k praktickému odkládání všech potřebných věcí. Kvalitní výbava V hlavní roli: Fendt 700 Vario s pneumatickým odpružením kabiny pro perfektní jízdní komfort. Nerovný terén je snadno vyrovnáván tříbodově odpruženou kabinou. Nejvíce pohodlně a uvolněně se budete cítit na Su perkomfortním sedadle Evolution dynamic, které poskytuje ideální oporu vaší bederní páteři. S pneumatickým odpružením přes kompresor traktoru, se sedadlo přizpůsobí vaší individuální váze. Komfortní sedadlo spolujezdce zve ke svezení a je vybaveno automatickým bezpečnostním pásem. Výškově a podélně nastavitelný sloupek řízení je nastavitelný do perfektní polohy díky ovládání na podlaze. Rádio s CD- a MP3-funkcí a čtyřmi stereo reproduktory poskytuje tu nejlepší kvalitu zvuku v kabině. Uložení kabiny VisioPlus zabraňuje průniku rušivého hluku z venku. Automatická klimatizace se stará o ideální větrání a správnou teplotu v kabině. Aerosolový filtr škodlivin pročišťuje vzduch v kabině a udržuje jej svěží a čistý dokonce i ve velmi prašném prostředí. Integrierte Integrované Kabeldurchführung vedení kabelů Dachluke Střešní okno Klimaautomatik Automatická klimatizace & Beleuchtung & osvětlení Kabel können Kabely von moho außen být zvenku sauber und přivedeny bei geschlossener do kabiny Heckscheibe snadno in die a čistě Kabeine skrz otvor geführt v zadním werden. okně. Durch Zadní die Kabeldurchführung okno zůstává uzavřeno bleiben a zamezí die Kabel pronikání bleiben prachu, sauber vody und a Schmutz, nežádoucího Wasser hluku und do Geräusche kabiny. bleiben draußen. Die Okno im je Dachhimmel integrováno integrierte do polstrování Luke stropu bietet střechy eine zusätzliche a Belüftungsmöglichkeit nabízí další možnost větrání an heißen za horkých Tagen. dní. Im Dach Do střechy sind auch je zabudováno die Klimaanlage, rádio, ovládání das Radio klimatizace und der Fahrtenschreiber a výklenek pro übersichtlich montáž tachografu. integriert. Na pravé (Eine straně zusätzliche je místo Halterung pro další Dach držáky, und jako Seitenscheibe např. držáky bietet dalšíchj den terminálů optimalen nářadí. Platz für Geräteterminals, ohne die Sicht nach draußen zu beeinträchtigen. ) Sämtliche Všechna světla Scheinwerfer jsou uspořádána können jednoduše den beleuchteten a přehledně Tasten auf na podsvíceném der Bedienkonsole poli s piktogramy einfach zugeordnet a mohou und být per zapnuta Klick betätigt či vypnuta werden. jedním Die tlačítkem. integrierte Integrovaná Klimaanlage klimatizace sorgt für die zajišťuje optimale optimální Kühlung chlazení und Komfort. a komfort - u varianty Power je ovládaná manuálně, u variant Fendt 700 Vario Profi a ProfiPlus je ovládaná plně automaticky. Fahrer- Sedadlo und řidiče Beifahrersitz a spolujezdce Pneumatische Pneumatické odpružení Kabinenfederung kabiny Pneumatische Pneumatické komfortní Komfort Kabinenfederung odpružení kabiny Aufstieg Držák dokumentů Lenkradposition Poloha volantu Kühlfach Chladící box O pohodlné pracovní dny se stará příjemný systém odpružení a individuální nastavení loketní opěrky. Vedle sériového komfortního sedadla s pneumatickým odpružením je na přání k dostání i superkomfortní sedadlo s vyhříváním a pneumatickou bederní opěrkou. Pneumatické odpružení kabiny redukuje výkyvy a chvění efektivně a nabízí tak nejvyšší jízdní komfort. Kabina je uložena na čtyřech bodech s integrovanou úrovňovou regulací: předu leží kabina na svou konusových ložiskách, vzadu je pak uložena na dvou vzduchem odpružených elementech. Pneumatické komfortní odpružení kabiny s vyrovnáváním brzdění a kývání redukuje chvění a výkyvy na minimum a poskytuje tak řidiči opravdu ten nejvyšší komfort. Je uložena na třech bodech s integrovanou úrovňovou regulací. Komfortní pneumatické odpružení kabiny není k dispozici u varianty výbavy Fendt 700 Vario Power Breite Držák se Trittstufen svorkou slouží bieten k einen lepšímu sicheren uložení und dokumentů. einfachen Auf- und Abstieg. Zur K optimální optimalen poloze Sitzposition sezení patří gehört i odpovídající die passende poloha, Höhe výška des a úhel Lenkrads. naklonění Das volantu. Cockpit Přístrojová samt Lenkrad deska ist individuell i volant jsou höhenverstellbar. individuálně výškově nastavitelné. Auf Komfortu den Komfort chladícího eines boxu Kühlfachs pro vaše für nápoje Getränke se již wollen nikdy Sie sicher nebudete nicht chtít mehr vzdát. verzichten. Je umístěn Gut v erreichbar dosahu vzadu hinter za dem Beifahrersitz sedadlem spolujezdce wartet die a Erfrischung poskytne vám an osvěžení heißen Tagen. v horkých letních dnech.

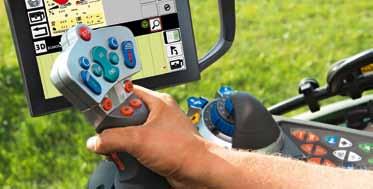

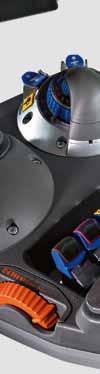

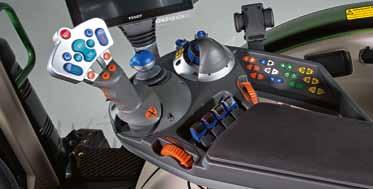

13 Fendt Variotronic Efektivně ovládat komfortně jezdit Být perfektní je tak jednoduché Fendt 700 Vario Power Elektronický pomocník S Fendt Variotronic se počítá jako s částí strategie FUSE napříč všemi značkami koncernu AGCO. Jedná se především o automatické funkce a řešení pro individuální nastavení, která činí práci jednodušší, rychlejší, přesnější a efektivnější. Speciální, inovativní řešení umožňují plynulou integraci a spojení všech strojů vašeho strojového parku. Perfektně řízený Fendt 700 Vario je možné velmi snadno a jednoduše ovládat díky plně integrované multifunkční opěrce ruky. Ergonomické uspořádání a barevné označení obslužných elementů odpovídá aktuálním traktorům Fendt a zajišťuje průběžnou, rychlou a praktickou obsluhu traktoru. O optimální souhru motoru a převodovky se stará systém Vario TMS (Traktor-Management-Systém). Výsledkem je nejvyšší jízdní komfort a absolutní efektivita ve spotřebě paliva. Pevně v rukách S multifunkčním joystickem řídíte traktor jednoduše a precizně. Čtyřcestný multifunkční joystick slouží k plynulému zrychlování a zpomalování traktoru 700 Vario. Pojezdová páka padne pohodlně do ruky a četné funkce se nechají aktivovat pohodlně přímo na páce: tempomat, paměť otáček, hydraulika a další automatické funkce jako je souvraťový management. Ventily mohou být ovládány přímo přes joystick, při volném obsazení ventilů ve Varioterminálu. Lehce na souvrati: Fendt Variotronic TI Přednosti elektronické podpory se vyplatí obzvláště při průjezdech souvratěmi. S naším systémem Variotronic TI ušetříte až pohybů ruky při 160 průjezdech souvratí. Jak během stání v klidu, tak i za jízdy, je možné naprogramovat v terminálu až 20 nastavení pro průběh průjezdu souvrati. Později tak stačí jedno stisknutí tlačítka pro aktivaci automatických sekvencí na souvrati. Jedete aniž byste museli přehmatávat. Übersichtliche Přehled ovldání Bedienung na multifunkční an der opěrce Multifunktions-Armlehne ruky Multifunkční joystick (4-cestný) s tlačítky pro ovládání 3. a 4. přídavného hydraulického okruhu a souvraťového managementu Variotronic TI Varioterminál 7 Obslužný modul zvedacího závěsu (EHR) pro zadní ramena s rychlozdvihem, regulací zahloubení a ovládání vývodových hřídelí (na přání i pro přední ramena) Ovládací pole s fóliovými tlačítky pro funkce převodovky, hydrauliky a vývodových hřídelí. Aktivace TMS, volba jízdního rozsahu, řazení uzávěrky pohonu všech kol a diferenciálů, odpružení přední nápravy, předvolba rychlostí VH. Fendt Variotronic v sobě obsahuje a zahrnuje funkce, rozdohující o efektivitě. Přitom je to tak výjimečné: všechny funkce lze nastavit přes Varioterminál jednoduše. Hlavní změny jsou: Variotronic řízení nářadí ISOBUS Naváděcí systém VarioGuide systém dokumentace VarioDoc. Tempomat AgCommand Variotronic TI automatisch automatic VarioGuide SectionControl Tlačítko paměti otáček motoru Křížová páka pro 1. a 2. hydraulický okruh Analytické možnosti aplikace AgCommand TM umožňují díky bezdrátovému přenosu dat v reálném čase efektivně optimalizovat vaši práci. Fendt Variotronic TI automatic aktivuje na souvrati start obsluhy plně automaticky. Tak ušetříte čas díky rychlejšímu projetí souvraťových otáček. VarioGuide zajišťuje nejvyšší přesnost automatického řízení +/ 2 cm, díky čemuž ještě stoupne hospodárnost vaší práce. Nová funkce SectionControl umožňuje plně automaticky vypínat sekce přes signál GPS, a to v závislosti na požadové úrovni překryvu. Všechny funkce traktoru Fendt 700 Vario Power jsou ovládány a kontrolovány přes terminál. Jednoduše se dotknete bodů v menu buď přímo na dotykové obrazovce nebo se v menu pohybujete klikáním tlačítek. S rozlišením barev a 480 x 800 pixelů je celý obsah velmi rychle a jednoduše přehledný a ikony snadno rozpoznatelné. V noci se displej automaticky přepne do noční modu, aby podsvícení neoslepovalo řidiče.

14 Fendt Variotronic výbava Profi/ProfiPlus Získat přehled: Fendt 700 Vario Profi/ProfiPlus Centrální řízení Varioterminál je centrální řídící jednotkou pro všechna nastavení traktoru a pracovního nářadí. Navíc můžete kontrolovat i ovládat všechny funkce Variotronicu přímo v terminálu. Komponenty Varioterminálu splňují nejvyšší nároky na kvalitu, spolehlivost a nejlepší zpracování. Také pracovní nářadí, řízené přes sběrnici ISOBUS, můžete ovládat a nastavovat přes Varioterminál. Tak nejsou potřeba žádné dodatečné terminály, ušetříte místo a zachováte si dostatečný přehled v kabině. Varioterminál nové generace Varioterminál 10.4-B nového traktoru Fendt 700 Vario udává měřítka v oblasti nejmodernější dotykové obsluhy. LCD display bez rámečku s plně prosklennou plochou je centrálním vkusným ovládacím prvkem se vzhledem Smartphone. Kvalitní zpracování displeje s dotykovou technologií z nerozbitného skla je dodáváno s rozlišením 800 x 600 pixelů a 16 milionů barev a zabezpečí opravdu jasný a ostrý obraz. Dotykové ovládání reaguje citlivě a rychle. Navíc je zde pořád možnost ovládání i přes tlačítka. Profitovat z přesnosti Řízení nářadí disponuje automatickým zapínáním a kontrolou sekcí SectionControl. SectionControl přebírá vypínání a zapínání sekcí na souvrati, případně na poli a na okraji pole tak, aby nedocházelo k překryvům. Při práci s postřikovačem, rozmetadlem hnojiva, přesným nebo klasickým secím strojem přináší systém SectionControl další potenciál v úspoře provozních prostředků, jako jsou hnojiva či osiva. Jednou jet, pořád využívat Přeneste své polní nastavení hravě a jednoduše i do ostatních traktorů. Varioterminál uloží nastavení pro pole či pracovní nářadí, jako jsou jízdní trasy, hranice pole, překážky, obdělávaná plocha nebo vyznačené body. Tato data můžete jednoduše uložit na USB externí paměť, přenést a nahrát do Varioterminálu jiného traktoru. Na PC pak můžete data zálohovat a přenést na mapové podklady. Multifunkční joystick s ovládáním pro 3. a 4. přídavný hydraulický okruh a souvraťový management Variotronic TI Varioterminál 10.4-B EHR-ovládací modul pro zadní ramena s tlačítkem rychlozdvihu, regulací zahloubení, ovládáním VH (na přání také pro přední ramena) SectionControl USB-Schnittstellen Zástrčka Křížová páka pro ovládání 1. a 2. hydraulického okruhu Nastavení pojezdového pedálu Fóliová tlačítka pro ovládání a aktivaci TMS, Variotronicu TI, jízdního rozsahu, řazení pohonu všech kol, spínání uzávěrek, rychlosti vývodových hřídelí, ovládání odpružení přední nápravy, předvolbu rychlosti vývodových hřídelí a VarioGuide Nová funkce vypínání sekcí SectionControl umožňuje plně automatické ovládání sekcí pomocí signálu GPS v závislosti na nastaveném stupni přesahu. Řidič může nastavit až 24 sekcí při použití postřikovače, aplikátoru nebo sečky, které jsou řízeny přes ISOBUS. Tímto řešením docílíte precizní práci a ušetříte osivo, hnojiva a zabráníte nežádoucím překryvům. V neposlední řadě i usnadnění práce obsluze během dne a hlavně i v noci. Vorgewendemanagement Souvraťový Přes konektor USB můžete přesnést nastavení pro jednotlivá pole do jiného traktoru Fendt. Kromě toho lze konektor použít také k nabíjení mobilního telefonu. ISOBUS Variotronic Gerätesteuerung - řízení nářadí ISOBUS Tlačítka tempomatu Tlačítka paměti otáček motoru Ruční plyn Ovládání hydralického okruhu V souvraťovém managementu Variotronic TI může řidič nastavit a uložit v klidu při stání nebo přímo za jízdy průběh pracovních operací. Naprogramovat lze více než 20 kroků a jejich vzájemný sled. Pokud je to podporováno pracovním nářadím, můžete si podle svého uvážení přesunout funkce řízení nářadí avariotronic ISOBUS a souvraťového managementu přímo na multifunkční páku. Podle probíhající práce tak může najít každý řidič odpovídající ergonomii obsluhy. Obecně můžete uložit nastavení až pro 25 druhů pracovního nářadí.

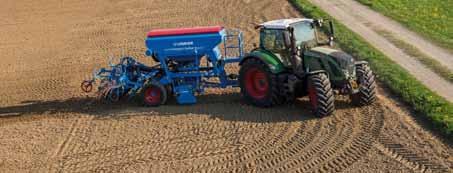

15 Fendt Variotronic výbava Profi/ProfiPlus Kdo má nejlepší jízdní stopu v celé zemi? Vždy na správné cestě VarioGuide umožňuje to největší vytížení stroje jaké je možné, a to také v noci nebo za zhoršené viditelnosti. I při velkých pracovních záběrech můžete pracovat naprosto přesně - protože traktor jede zcela automaticky v perfektní stopě. Překryvy jsou redukovány podle průběhu práce o tři až deset procent. Podle pracovního použití stroje pak můžete využít různé stupně přesnosti až do +/ 2 cm. VarioGuide light menší automatické řízení Pro podniky s chovem skotu, smíšenou produkcí nebo s orientací na pěstování ovoce, které zcela nevyužijí možnosti VarioGuide, ale hledají řešení levnějšího a hospodárnějšího naváděcího systému je k dispozici verze VarioGuide light. Informace se zobrazují v menším 7 terminálu a maximální přesnost činí +/- 20 cm. VarioGuide light nelze ani později upgradovat na vyšší přenost. Přenos dat jde rychle Řešení jednoduché a rychlé dokumentace má jméno VarioDoc. Software umožňuje moderní management zakázek díky automatickému a úplnému záznamu dat na paměťovou kartu. Přenos dat pak probíhá bezdrátově přes Bluetooth. Moderní management strojového parku bude opravdu perfektní díky rozšířené variantě systému VarioDoc Pro. Ten eviduje navíc i data o poloze a tato může dokonce bezdrátově přenášet přes mobilní síť. Telemetrický systém AgCommand TM S výbavou VarioDoc Pro jsou traktory Fendt zároveň připraveny pro telemetrický systém AgCommand TM. S tímto řešením budete vždy informováni, kde se nacházejí vaše stroje nebo kde vykonávaly svou práci. Tak můžete svůj strojový park perfektně řídit a optimalizovat i svou práci. Spurführung Automatické navádění VarioGuide VarioGuide Dokumentation Dokumentace VarioDoc VarioDoc umožňuje bezdrátový přenos dat z Varioterminálu do kartotéky. Pracné vyčítání dat jako jsou názvy polí, plodin, používaný chemický prostředek, jméno řidiče atd. tímto odpadají. U systému VarioDoc Pro se vedle již zmíněných hodnot přiřazuje také pozice a údaje o stroji. I přenos těchto dat je stejným - tedy bezdrátovým způsobem. Výrobcer BASF Helm LAND-DATA EUROSOFT Kompatibilní produkt BASF karty MultiPlant MYFARM24.DE MYFARM24.LOGISS AO Agrar-Office field database AO Agrar-Office Lohnunternehmer AO Agrar-Office AutoDok AGROCOM-NET AGROCOM-LU Farm Works Software Při aktivním automatickém řízení VarioGuide se může obsluha plně koncentrovat na připojené nářadí. Tak se zvyšuje výkonnost a ovlivňuje se i kvalita práce při špatné viditelnosti. Přes Varioterminál ovládaný VarioGuide využívá vedle amerických satelitů GPS i ruský satelitní systém GLONASS. Součástí je i předpříprava na příjem evropského signálu Galileo. Současným použitím více satelitních signálů se zvyšuje konečná přesnost a spolehlivost. Anténovou jednotku je možné u strojů s přepřípravou vyměnit snadno a rychle. Jednotlivé komponenty jako je anténa, přijímač a vyrovnávač sklonu jsou uspořádány v kompaktním pouzdře a plně integrovány do střechy traktoru. Díky tomu je anténa optimálně chráněna před poškozením větvemi nebo před zloději.. U korekčních signálů je možné si vybrat jednotlivé poskytovatele. VarioGuide standardně pracuje se signálem EGNOS nebo OmniSTAR, stejně tak i se signálem RTK, který se šíří pomocí pevných stanic. VarioGuide podporuje otevřené formáty RTCM 3.1. Pomocí toho máte možnost si vybrat až tři třídy přesnosti +/- 20 cm až +/- 2 cm. Základní stanice s RTK nabízí samozřejmě to nejvyšší možnou přesnost. VarioDoc pro moderní management zakázek k ukládání dat na paměťovou kartu. Přenos dat umožňuje Bluetooth. Telemetrie AgCommand TM Základní balíček (není součástí traktoru) umožňuje přenos dat mezi traktorem a stolním počítačem pomocí BlueTooth. AGROCOM Farm Works VarioGuide Light die menší kleine automatické Spurführung řízení VarioGuide light dosahuje přesnosti +/- 20 cm přes bezplatný korekční signál EGNOS nebo amerického systému WAAS. Pokud nejsou korekční signály k dispozici, pracuje VarioGuide light v autonomním modu. Přitom je odchylka polohy traktoru propočítávána přes filtr softwaru v přijímači VarioGuide, ve kterém jsou vzájemně sladěny signály satelitů GPS a GLONASS. AgCommand TM je systém telemetrie koncernu AGCO. Je-li traktor Fendt propojen se systémem AgCommand TM mohou být automaticky zaznamenávány tyto informace: Spotřeba paliva l/ha Rychlost km/h Otáčky motoru ot/min Tahová síla N Poloha zadních ramen v % Poloha přednch ramen v % Otáčky zadního vývodového hřídele Stav počitadla motohodin Vnější teplota ve C

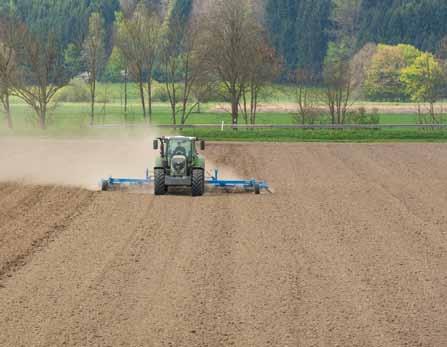

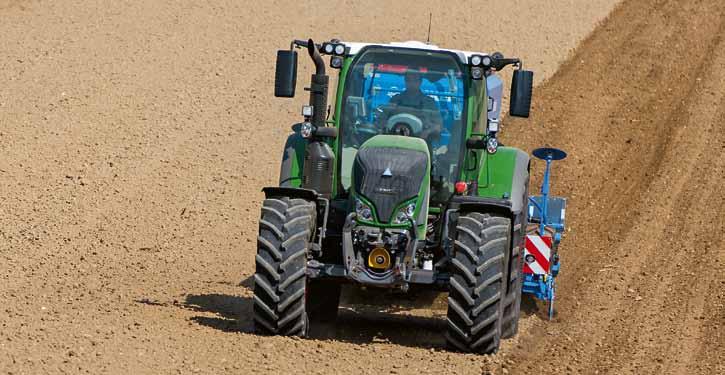

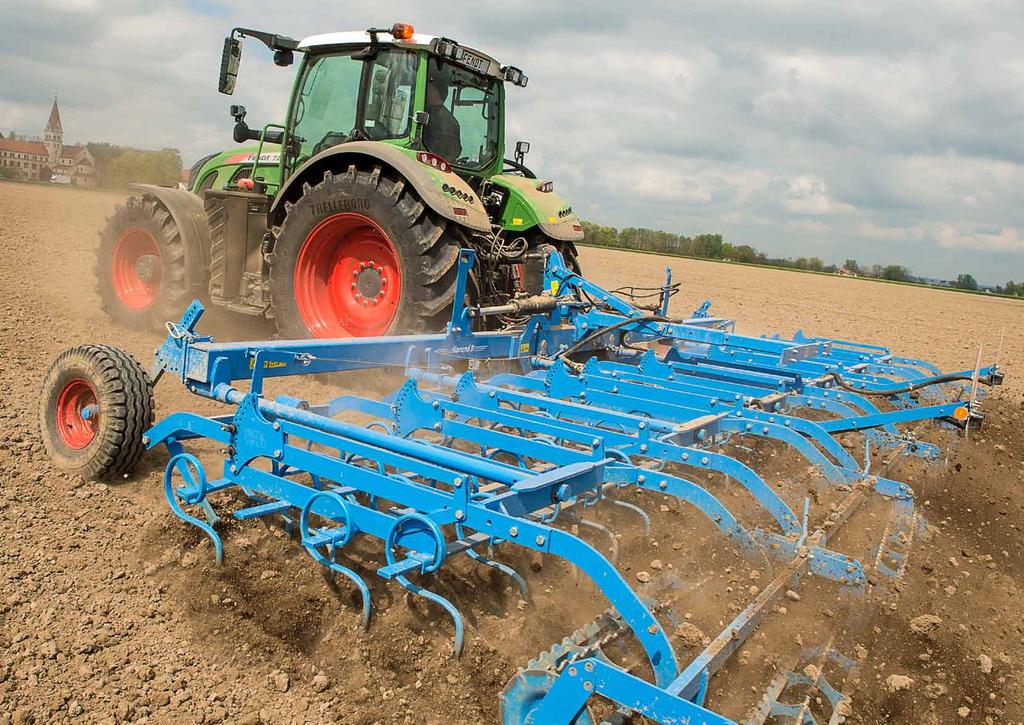

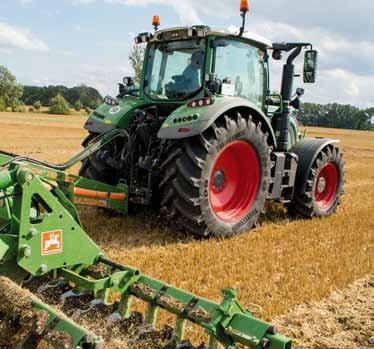

16 30 Připojení 31 Perfektně vybaven Ideální linie při zpracování půdy, stopa na stopu při setí, perfektní řez při sečení píce - s traktory 700 Vario bude vaše práce perfektní a vy budete se svými výsledky nanejvýš spokojeni. Četné možnosti připojení a automatické funkce vám nabízejí použití různého pracovního nářadí. Silná hydraulika ulehčuje a rozšiřuje spektrum práce pro nejvyšší efektivitu a nejlepší produktivitu.

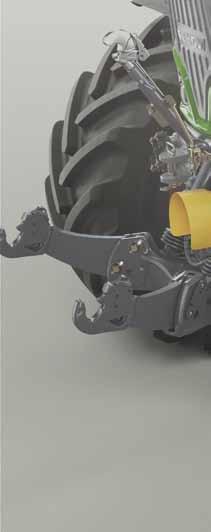

17 Připojení Mnoho funkcí vpředu a vzadu Silná hydraulika Se 193 litry výkonu za minutu přináší čerpadlo Load-Sensing traktorů Fendt 700 Vario opravdu výkonný objem do celé hydraulické soustavy. Tento výkon čerpadla pro verze výbavy Profi a ProfiPlus snadno stačí i pro náročné pracovní nářadí. Ostatní výkony čerpadel 152 l/min a 109 l/min (Power) poskytují také dostatečný výkon pro všechno nářadí. Při tomto výkonu čerpadel mohou být udržovány nízké otáčky motoru a tím je i při náročné každodenní práci efektvině snižována spotřeba paliva. Elektrická kontrola filtru hydraulického oleje je podporována například rychlou diagnostikou chyb. Navíc ukazuje i příští intervaly údržby. Díky odděleným olejovým náplním hydrauliky a převodovky, má hydraulický olej dlouhou životnost, protože je zabráněno smíchání obou olejů a průniku nečistot do převodovky. Zvedací zařízení v nejlepší formě Se stabilní stavbou disponuje Fendt 700 Vario zdvihovou silou 104 kn a poradí si tak i s velkou zátěží. U komfortních předních ramen s regulací přítlaku může být nářadí spouštěno přes dvojčinný ventil předních ramen a váha nářadí se přenášena na přední nápravu traktoru. To přináší výhodu zvláště při práci se sněžnou radlicí nebo čelně neseným žacím strojem, protože se nářadí rychle a obzvláště rovnoměrně přizpůsobuje nerovnostem terénu. Regulace přítlaku na samotném nářadí, např. žacím stroji, již tedy není nutné. Komfort-Frontkraftheber Komfortní přední ramena mit s regulací entlastender přítlaku Regelung Regulace přítlaku Regulace přítlaku předních ramen je využívána obzvláště při práci se sněžným pluhem nebo při použití čelního žacího stroje v pícninách. Nářadí se velmi rychle přizpůsobuje nerovnostem terénu. Fendt 700 Vario nabízí tři varianty výbavy Power, Profi a ProfiPlus nejlepší řešení pro vaše individuální požadavky. V přední části traktoru se nacházejí různé funkce a možnosti připojení: horní táhlo, až dva dvojčinné hydraulické ventily, beztlaká zpátečka, sedmipólová zástrčka, přední vývodový hřídel (1000 ot/min), EHR přední ramena vč. tlumení kmitů, háky dolních ramen, sklápěcí spodní táhlo, uzavírací kohout. Komplette Hydraulický Hydraulik systém DUDK-/UDK-Kupplungen Spojky Anbäuräume Přípojky vpředu Front Přední ramena jsou integrována plně do polorámu traktoru a proto jsou také obzvláště stabilní. Spodní táhlo předních ramen je možné diagonálně sklopit - tak získáte více prosotur pro čelně nesené nářadí. Integrovaný přední vývodový hřídel má rychlost ot/min. Díky přímému toku síly od motoru k nářadí je dosažen vysoký stupeň účinnosti. Us pojek DUDK je možné k hydraulickým ventilům pod tlakem připojit nebo odpojit nářadím velmi rychle a jednoduše. Samozavíratelné krytky hydraulických ventilů zabraňují vniknutí nečistot či vody do rychlospojek.

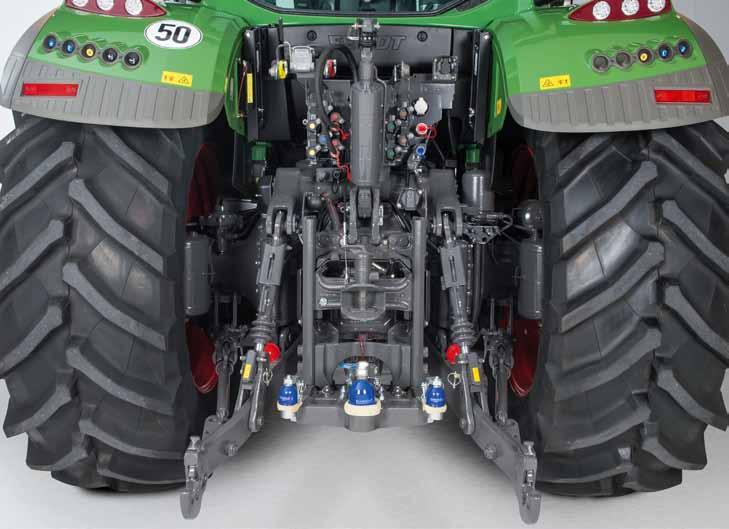

18 Připojení Zadní závěs pro mnoho nářadí Správné otáčky Je jedno jaké nářadí připojíte k vývodovému hřídeli u traktorů Fendt 700 Vario můžete odebrat výkon přesně tak, jak potřebujete. K dispozici jsou čtyři rychlosti vývodového hřídele 540, 540E, 1000 a 1000E. Nový vývodový hřídel 1000E poskytuje optimální přenos síly a přináší úsporu paliva při práci s nářadím, které potřebuje vysoké otáčky a současně malý výkon traktoru např. rotační brány, kejdovač nebo postřikovač. Více tlaku s Power Beyond Zástrčka Power Beyond se skládá z tlakového vedení, řídícího vedení a zpátečky pro hydraulický olej. Přes řídící vedení je regulován plnící výkon hydraulického čerpadla v závislosti na potřebě oleje připojeným nářadím. Tlakové vedení disponuje obzvláště velkým průtokem pro vysoká množství hydraulického oleje. Olej je tak transportován rychle a bez ztráty výkonu nebo síly. Spojka Duomatic Rychlé připojení a odpojení pracovího nářadí: se spojkou Duomatic můžete přípojky vzduchového brzdového vedení přívěsu nebo nakládacího vozu připojit nebo odpojit pouze jedním pohybem ruky. Externí ovládání vzadu Obzvláště připojení nebo odpojení nářadí při stání traktoru ulehčuje externí ovládání různých funkcí vzadu na traktoru. Z obou stran traktoru je možné ovládat zadní zvedací závěs a vývodové hřídele. Navíc na levé zadní straně je ještě ovládání jednoho řídícího prvku, např. ovládání hydraulického horního táhla. Power Beyond Externe Externí ovládání Betätigung zadních Heck-Kraftheber ramen ISOBUS-Steckdose Zástrčka Tlakové a řídící vedení Power Beyond pro plný přenos síly hydrauliky. Ventil může být ovládán externě tlačítky na zadních blatnících traktoru. To samozřejmě ulehčuje připojení nářadí. Přípojka pro řízení nářadí s ISOBUS Kabeldurchführung Zadní vývodový hřídel Zapfwelle Automatická Heck uzávěrka řízené nápravy Funkčně a přehledně jsou uspořádány všechny přípojky na zádi traktorut: signální zástrčka, hydraulické horní táhlo, až pět hydraulickýcgh ventilů, beztlaká zpátečka, vzduchové brzdy, tlakové a řídící vedení Power Beyond, hydraulické brzdy pro přívěs, sedmipólová zástrčka, háky spodních ramen, ABS zástrčka, ISOBUS zástrčka, etážový závěs, zadní vývodový hřídel 540, 540E, 1000 a 1000E, dolní závěs a automatika řízené nápravy. Zadní vývodový hřídel s rychlostmi otáčení 540, 540E, a 1000E ot/min. je možné ovládat obzvláště komfortně externím ovládáním na zádi traktoru. S automatickou uzávěrkou řízené nápravy (na přání) bude náprava návěsu automaticky otevírána v rámci zvoleného rozsahu jízní rychlosti. Na rovině se pak tuhé řízení stará o stabilní jízdní vlastnosti. Kromě zvoleného rozsahu rychlosti musí řidič a při couvání nemusí řidič řízení zapínat manuálně.

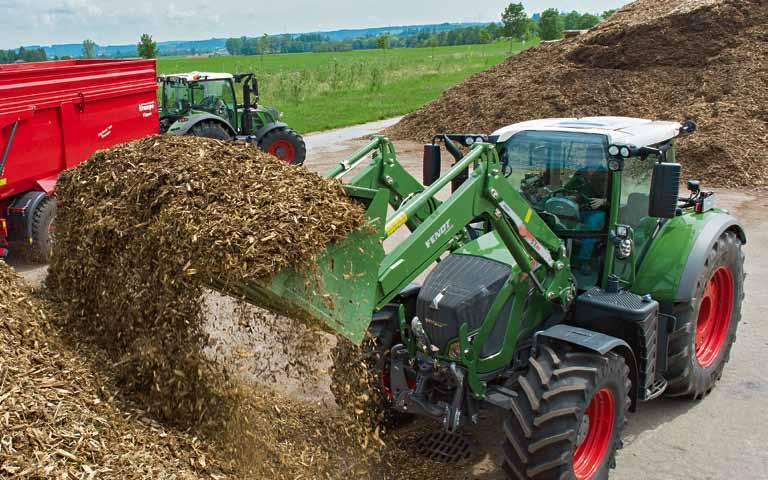

19 Čelní nakladač Fendt Cargo Aby zvedání zátěže bylo lehké... Perfektní souhra Vario a Cargo Traktory 700 Vario se výborně hodí pro práce s čelním nakladačem. Úhel výhledu nahoru byl díky novému čelnímu sklu více jak ztrojnásoben. Řidič tak má i zvednutý nakladač stále pod dohledem. Otevíratelné přední okno 700 Vario je i během používání nakladače plně nastavitelné a otevíratelné. Práce s čelním nakladačem se tak pro vás stane skutečnou zábavou. Optimální koncepce obsluhy Ovládání nakladače Fendt Cargo je optimálně integrováno do celkového konceptu v pravé loketní opěrce: pravou rukou řídíte přes křížovou páku čelní nakladač, levou ruku tak máte volnou pro řízení nebo reverzaci a nohou regulujete rychlosti. S nakladačem Fendt Cargo získáte absolutně špičkovou techniku ovládání. Inteligentní funkce CargoProfi Nový nakladač Fendt CargoProfi* je výsledkem společného vývoje traktoru a nakladače. Díky nové měřící senzorice a senzorům sklonu, stejně jako díky počitadlu úkonů, umožňuje nakladač nové funkce. Jde především o váhovou funkci pro jednotkovou a celkovou hmotnost, například pro kontrolu nakládání obilí, stejně jako o funkci paměti pro uložení pozice nakladače a adaptéru. Velmi praktická se ukázala také funkce vytřásání. Nastavení je přes Varioterminál. *dostupné pro čelní nakladač 5X/85 a 5X/90 Verwindungssteife Stabilní kulisa nakladače Schwinge pro robustní für robuste práci Einsätze Na přání 3. a 4. okruh, také s multispojkami Cargo-Lock s poloautomatickou aretací Funkce Fendt CargoProfi Neomezený program adaptérů Fendt, optimálně vyvinutých pro traktory Fendt Technika ventilů integrována do příčníku Podpěrné nohy jsou kompaktně na kulise Váhová funkce: vážení nakládky stiskem tlačítka pro jednotkovou nebo celkovou hmotnost Ohraničení pracovního rozsahu jako je výška zdvihu a výsypný úhel Funkce paměti: uložení polohy kulisy nakladače i adaptéru Tlumení dojezdu do hraniční polohy Funkce vytřásání Tlumení závislé na rychlosti (automatické vypínání a zapínání) Model 4X/85 2) 5X/85 5X/90 A Zahloubení (mm) 1) B Výška zdvihu (mm) 1) C Šířka vyklopení (mm) 1) B = 3,5 m C Šířka vyklopení (mm) 1) B = max D Výsypný úhel E Úhel zaklopení Průběžná zdvihová síla (dan) Maximální zdvihová síla (dan) U čelního nakladače Fendt Cargo Profi může lze například použít k nakládání velmi vysokých návěsů a vozů nastavení hraniční polohy výsypného úhlu. Obzvláště praktické pro opakující se práce, jsou paměťové funkce, se kterými je možné např. nastavit spodní vodorovnou polohu adaptéru. Více kontroly hmotnosti umožňuje funkce váhy. Geräteverriegelung Uchycení přídavného zařízení Membránová klávesnice pro uchycení přídavného zařízení a aktivaci tlumičů. Bedienung Ovládání Ukazatel pro křížovou páku a váhový systém: Jednotková a celková hmotnost a omezení pracovního rozsahu pro kulisu nakladače i adaptér. Multikuppler Multispojky V sériové výbavě jsou multispojky pro připojení a odpojení. 1) závislé na obutí 2) jen při 28 předním ráfkům B A E D C

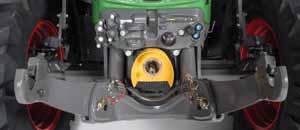

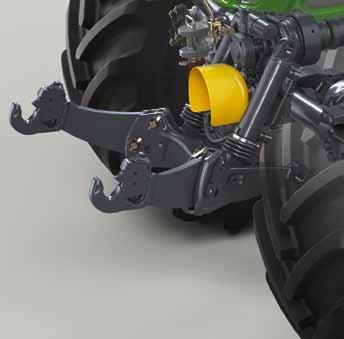

20 Špičková technická řešení 38 vám dají náskok 39 Spojení nejmodernějších technologií V traktorech 700 Vario jsou navzájem optimálně spojeny nejmodernější technologie do jednoho stroje. Jako celek pak představují ekonomický náskok pro profesionální zemědělce a podnikatele ve službách Přední hnací náprava s úhlem natočení kol Hydropneumatické odpružení přední nápravy s úrovňovou regulací a 2 válci (uzamykatelné) 3. Přední ramena s externím ovládáním 4. Přední vývodový hřídel 5. 2 dvojčinné hydr. ventily vpředu 6. Planetový koncový převod 7. Motor Deutz s objemem 6,06 l se 4ventilovou technikou 8. Chladící soustava 9. Katalyzátor SCR 10. Plynulá převodovka Vario 11. Hydromotor 12. Hydrogenerátor 13. Zapouzdřená spojka pohonu všech kol 14. Palivová nádrž na 400 litrů 15. Nádrž AdBlue na 38 litrů 16. Planetová náprava 17. Lamelové brzdy pro zadní kola 18. Kardanová brzda pro přední kola 19. Zadní ramena s hydraulickou stranovou stabilizací 20. Kabina VisioPlus s integrovanou automatickou klimatizací a plochou prosklení 6 m Pneumatické odpružení kabiny 22. Multifunkční opěrka ruky s Variocentrem 23. Varioterminál s integrovaným automatickým naváděním Fendt VarioGuide a ISOBUS 24. Střešní jednotka VarioGuide 25. Vzduchem odpružené superkomfortní sedadlo Evolution Dynamic s klimatizací, vyhříváním, pneumatickou bederní opěrkou 26. Komfortní sedadlo spolujezdce s automatickým bezpečnostním pásem 27. Zpětná zrcátka elektricky nastavitelná, vyhřívaná 28. Externí ovládání pro zadní závěs, vývodové hřídele a hydralické ventily 29. LED potkávací a dálková světla 30. Externí recirkulace spalin 31. Zadní vývodový hřídel 540/540E/1.000/1.000E stupňový stěrač 33. Filtr částic CSF

21 Modelové verze Technické údaje Sériová výbava a výbava na přání = Série = Na přání Fendt 700 Vario Power Fendt 700 Vario Profi a ProfiPlus Obrázky ukazují zvláštní výbavy Fendt Motor Jmenovitý výkon (kw/ps) (ECE R24) 94 / / / / / / 220 Max. výkon (kw/ps) (ECE R24) 107 / / / / / / 240 Jmenovitý výkon (kw/ps) (EG 97/68) 4) 106 / / / / / / 237 Max. výkon (kw/ps) (EG 97/68) 110 / / / / / / 246 Počet válců / chlazení 6/Vodou 6/Vodou 6/Vodou 6/Vodou 6/Vodou 6/Vodou Vrtání / zdvih (mm) 101 / / / / / / 126 Zdvihový objem (cm 3 ) Jmenovité otáčky (ot/min) Otáčky při max. výkonu (ot/min) Max. točivý moment (1450 ot/min.) Nárůst točivého momentu (%) Objem palivové nádrže (l) AdBlue (l) Interval výměny oleje (mth) Převodovka/Vývodové hřídele Typ: plynulá převodovka Vario ML 140 ML 140 ML 180 ML 180 ML 180 ML 180 Jízdní rozsah: Oblast I - pole (vpřed / vzad) Oblast II silnice (vpřed / vzad) 0,02 až 28 km/h / 0,02 až 17 km/h 0,02 až 50 km/h / 0,02 až 33 km/h Nejvyšší rychlost (km/h) Zadní vývodový hřídel (ot/min) 540/540E/1000/1000E Přední vývodový hřídel (ot/min) 1) 1000 Zvedací závěs Tlak nastavitelného čerpadla (200 bar) (l/min) (na přání) 109 (152/193) 109 (152/193) 109 (152/193) 109 (152/193) 109 (152/193) 109 (152/193) Regulace zadních ramen EHR EHR EHR EHR EHR EHR Výbava hydr. ventily max. (série) 7 dw 3) (2 dw 3) ) elektr. Ventile / Kreuzschalthebel Max. zdvihová síla zadních ramen (dan) Max. zdvihová síla předních ramen (dan) Hmotnost nářadí / přední ramena (kg) Rozměry a hmotnosti Prázdná hmotnost Cel. povolená hmotnost (kg) Max. svislé zatížení závěsu při sériovém obutí a rychlosti 50 km/h (kg) Celková délka (mm) Celková šířka (mm) Celková výška (mm) Světlost (mm) 2) Rozvor (mm) Rozchod vpředu (mm) 2) Rozchod vzadu (mm) 2) Nejmenší poloměr otáčení (m) 5,5 5,5 5,5 5,5 5,5 5,5 Elektrická výbava Startér (kw) 4,0 4,0 4,0 4,0 4,0 4,0 Baterie (V/Ah) 12 / / / / / / 180 Alternátor (V/A) 14 / / / / / / 200 Obutí Série vpředu Série vzadu Na přání vpředu Na přání vzadu Na přání vpředu Na přání vzadu Na přání vpředu Na přání vzadu Na přání vpředu Na přání vzadu 1) = na přání, 2) = při obutí 710/70R38, 3) = může být ovládán i jednočinně, 4) = údaje o výkonu potřebné k přihlášení 5) = doporučené pro kultivační práce, nejsou v nabídce Fendt Váš obchodní partner Fendt vás bude rád informovat o dalších možnostech obutí. 480/70 R28 580/70 R38 540/65 R28 650/65 R38 540/65 R28 650/65 R38 540/65 R30 650/65 R42 540/65 R30 650/65 R42 540/65 R30 650/65 R42 540/65 R30 540/65 R30 540/65 R30 600/65 R28 600/65 R28 600/65 R28 580/70 R42 580/70 R42 650/65 R42 710/70 R38 710/70 R38 710/70 R R R28 600/65 R28 600/65 R28 600/65 R28 600/65 R R R38 710/70 R38 650/75 R38 650/75 R38 650/75 R38 600/60 R28 600/60 R28 600/60 R30 600/60 R30 600/60 R30 600/60 R30 710/60 R38 710/60 R38 710/60 R42 710/60 R42 710/60 R42 710/60 R42 320/85 R38 5) 320/85 R38 5) 320/85 R38 5) 320/90 R54 5) 320/90 R54 5) 320/90 R54 5) Varianta výbavy Power Profi ProfiPlus Ovládání Vario Multifunkční joystick Varioterminál 7 s ovládáním dotykem nebo tlačítky Varioterminál 10.4-B s ovládáním dotykem nebo tlačítky Řízení nářadí Variotronic ISOBUS Vypínání sekcí SectionControl Variotronic TI souvraťový management Vario TMS Management motoru a převodovky VarioDoc systém dokumentace VarioDoc Pro systém dokumentace / AgCommand TM telemetrický systém Příprava pro automatické navádění 1) Automatické navádění VarioGuide Automatické navádění VarioGuide light Řízení VarioActive Bez imobilizéru Elektronický imobilizér Kabina Dělené čelní sklo a dveře vpravo Průběžné čelní sklo Pneumatické dopružení kabiny Pneumatické komfortní odpružení kabiny Výškově a podélně nastavidelný sloupek řízení Komfortní sedadlo, vzduchem odpr. s opěrkou zad Superkomfortní sedadlo s vyhříváním, bederní opěrkou Superkomfortní sedadlo Evol. dynamic DuMo / DL Tříbodový bezpečnostní pás pro superkomfortní sedadlo Sedadlo spolujezdce s automat. bezpeč. pásem Komfortní sedadlo spolujezdce s automat. bezpeč. pásem Rohožka na podlaze Vestavné rádio se dvěma reproduktory Rádio CD MP3 Blaupunkt Rádio s reproduktory hands-free Dva přídavné koaxiální reproduktory Tachograf Klimatizace Automatická klimatizace Filtr škodlivin (Aerosol) Segmentový stěrač vpředu Paralelní stěrač vpředu 300stupňový stěrač vpředu 2) 2) Vyhřívané zadní sklo Stěrač a ostřikovač vzadu Zpětná zrcátka mechanicky nastavitelná Zpětná zrcátka elektricky nastavitelná, vyhřívaná Širokoúhlá zrcátka Vnitřní zrcátko Rohová světla / Chromové obruby směrových světel LED-rohová světla Pracovní světla 4x na střeše vzadu, 2x vpředu Pracovní světla na A-sloupku, střeše vpředu, blatnících vzadu Pracovní světla LED na A-sloupku, blatnících vzadu, 4x na střeše vzadu, 4x na střeše vpředu LED-potkávací světla s regulací světeleného kuželu LED zpátečková světla Náladové osvětlení interiéru Držák přídavných terminálů (2 na výběr) Klimatizovaná chladící přihrádka Elektrický spínač odpojení baterie Přídavné odkládací možnosti, 12 volt. zástrčka vlevo, světla v polstrování střechy kabiny vlevo Motor Předfiltr paliva Předfiltr paliva (vyhřívaný) Předehřívací set (oleje motoru, převodovky a hydrauliky) Motorová brzda Převodovka Funkce reverzace, funkce Stop-and-go Varovný tón při couvání Varianta výbavy Power Profi ProfiPlus Podvozek / Jízdní bezpečnost Vzduchová brzdová soustava Automatická uzávěrka říz. nápravy přívěsu Vzduchové spojky Duomatik 2-okruhové brzdy 1 pedál 2-okruhové brzdy 2 pedály a směrová brzda Pohon všech kol/uzávěrka diferenciálů Komfortní řazení 4x4 / uzávěrky diferenciálu Zadní / Přední diferenciál se 100% lamelovou uzávěrkou VH řazené pod zatížením Vzadu: 540/540E/1.000/1.000E ot/min Vpředu: ot/min Externí ovládání zadního VH Hydraulická soustava Load-Sensing-Systém s axiáním čerpadlem 109 l/min) s čerpadlem 152 l/min s čerpadlem 193 l/min Elektrohydraulická zadní ramena jednočinná EW (EHR) Elektrohydraulická zadní ramena dvojčinná DW (EHR) s externím ovládáním Obsluha přes lineární modul 1. a 2. hydraulický ventil vzadu 3. hydraulický ventil vzadu 4 hydraulické ventily vzadu nebo 3 hydraulické ventily vzadu a 1. hydraulický ventil vpředu 4. až 5. hydraulický ventil vzadu 1. až 2. hydraulický ventil vpředu Hydraulická spodní táhlo se stranovou stabilizací Radarsenzor Hydraulické horní táhlo vzadu Externí hydraulické přípojky (Load-Sensing) Ovládání hydr. ventilů přes křížovou páku, UDK-spojky vzadu DUDK-pákové spojky vzadu (spojitelné pod tlakem) Komfortní připojení závaží bez předních ramen Dvojčinná přední ramena, s externím ovládáním Dvojčinná komfortní přední ramena, s polohovou regulací, externím ovládáním Dvojčinná komfortní přední ramena, s polohovou regulací a regulací přítlaku, externím ovládáním Nástavba Autom. závěs s dálkovým ovládáním vzadu Kulový závěs výškově nastavitelný Kulový závěs ve spodním závěsu Kulový závěs dlouhý ve spodním závěsu Nucené řízení (jedno nebo dvoustranné) Agrohák - hitch Kyvné táhlo Piton-Fix Maják vlevo a vpravo Označení nadměrné šířky Výkyvné blatníky předních kol Přední závaží, různé velikosti Závaží do zadních kol Design Linie Barva laku karoserie přírodní zelená, barva disků kol zemní červená Čelní nakladač Čelní nakladač-díly pro montáž Čelní nakladač Cargo 4X/85 Čelní nakladač Cargo Profi 4X/85 Čelní nakladač Cargo 5X/85 Čelní nakladač Cargo Profi 5X/85 Čelní nakladač Cargo 5X/90 Čelní nakladač Cargo Profi 5X/90 1) = včetně střešního okna VarioGuide 2) = u průběžného čelního skla V konfigurátoru Fendt na internetu si můžete složit traktor Fendt přesně podle svých představ.

22 Celková hospodárnost Fendt Kvalita Servis Školení Finance Kdo s Fendtem jede, vždy vede! Genialitu plynulé převodovky Vario, promyšlené do nejmenšího detailu, musíte sami zažít. Vyzkoušejte si traktory Fendt, převědčte se sami o tom, že jedině investice do těchto traktorů jsou ty správné! Osvědčená kvalita Prémiová kvalita traktorů Fendt je dosažena prvotřídním zpracováním a použitím ve všech oblastech nejlepších materiálů. Jen ve vývoji a testech absolvují nově vyvinuté traktory více než provozních hodin za nejtěžších podmínek. V testech se zkouší úplně všechny komponenty. U sériových produktů sází Fendt na osvědčenou kontrolu kvality tak, aby každý traktor odpovídal vysokým standardům kvality. Nabízíme víc pojďte do toho s námi! Fendt nedodává jen kvalitní produkty, vyznačující se nejmodernější technikou, nýbrž si zakládá i na vzdělávání řidičů a obsluh, abyste získali ze svého traktoru opravdu maximum. Školení obsluh je zaměřeno na ovládání, optimální nastavení jednotlivých funkcí a provoz s nejnižších spotřebou paliva. Investice do hospodárnosti Hlavní znak hospodárnosti je součástí každého traktoru ve výrobním programu prémiové značky Fendt. Efektivita našich výrobků garantuje nejlepší rentabilitu a následnou vyšší zůstatkovou hodnotu při případném prodeji. Fendt udává stále nová měřítka vývojem nových možností, trendů a technologií. K tomu musíte připočítat i přísné požadavky na kvalitu, jistotu provozu a dlouhou životnost. Celkově vzato získáte trvalou hodnotu, kterou vám nabízí jen značka Fendt. Více prostoru pro investice Na míru šité financování od společnosti AGCO FINANCE a k tomu servisní balíček znamenají pro naše zákazníky atraktivní kondice a záruku dlouhé životnosti stroje. Podmínky mohou být i individuálně přizpůsobeny každému podniku zvlášť. Se servisním balíčkem Fendt máte náklady na opravy a údržby neustále pod kontrolou. Více efektivity úpěch našich zákazníků Efektivita je recept pro úspěšné hospodaření v zemědělství. Efektivita nepřipouští žádné kompromisy neboť cíl zní jasně: maximální rentabilita v nákladech na hektar nebo kilometr. Traktory Fendt mají v sobě ty správné nejmodernější technologie jako výkonné a úsporné motory s bezstupňovým přenosem výkonu, úspornou technologii SCR ve spojení s TMS.

23 Kdo Fendtem jede, vždy vede Zastoupení: AGCO GmbH Fendt-Marketing Marktoberdorf, Německem Fendt je celosvětová značka koncernu AGCO. Údaje o vzhledu, výkonu, spotřebě paliva a provozních nákladech traktorů, rozměrech a hmotnostech odpovídají datu tisku těchto materiálů. Údaje jsou nezávazné a mohou se měnit. Váš prodejní partner Fendt vás bude rád informovat o případných změnách nebo novinkách. Vyobrazené stroje nejsou vybaveny podle specifik jednotlivých zemí. 700V/CZ/0815/0.6-AZ
