1 RGB ovladač s dálkovým ovladačem

2

3

4 1. Úvod Pro všechny občany Evropské unie. Důležité informace o životním prostředí. Tento symbol na výrobku nebo balení značí, že vyhozením výrobku do odpadu můžete poškodit životní prostředí. Nevyhazujte jednotku (nebo baterie) do směsného odpadu. Vezměte jej k distributorovi nebo na specializované sběrné místo. Mějte ohled na místní zákony o životním prostředí. Pokud máte jakékoliv pochybnosti, kontaktujte místní úřady zabývající se životním prostředím. Děkujeme, že jste si vybrali tento výrobek! Než tento výrobek použijete, přečtěte si prosím pečlivě tento manuál. Pokud bylo při transportu zařízení poškozeno, neinstalujte jej nebo je zkuste použít a kontaktujte svého prodejce. Poškození způsobená ignorováním některých instrukcí v tomto manuálu nespadají pod záruku a prodejce nezodpovídá za následující problémy. 2. Bezpečnostní instrukce Udržujte zařízení z dosahu dětí a nepoučených uživatelů. Riziko elektrického rázu při otevření krytu. Nedotýkejte se drátů pod proudem, nebezpečí elektrického rázu. Před jakoukoliv změnou spojení odpojte napájení. Pouze pro vnitřní použití. Chraňte tento přístroj před deštěm, vlhkostí a všemi tekutinami. Uvnitř přístroje nejsou žádné části, které může udržovat uživatel. Neotevírejte sami přístroj. Pro opravu a/nebo náhradní díly kontaktujte autorozivaného prodejce. 3. Základní průvodce Udržujte tento přístroj dál od prachu a extrémních teplot. Používejte jej pouze v dobře větraných prostorech. Chraňte tento přístroj před šoky a zneužitím. Při ovládání zabraňte používání hrubé síly. Pro podmínky záruky Velleman se podívejte na konec tohoto dokumentu. Před použitím zařízení se seznamte se všemi jeho funkcemi. Z bezpečnostních důvodů jsou zakázány jakékoliv modifikace na zařízení. Přístroj používejte jen k účelům, pro které byl sestrojen. Používáním jiným způsobem zaniká záruka. Poškození způsobené ignorováním některých nařízení v tomto manuálu zaniká záruka a prodejce nebere rozpovědnost za následné defekty nebo problémy. Nepoužívejte tento přístroj mimo jeho technické specifikace (viz část 10).

5 4. Vlastnosti Pro sérii CHLS. 4-line, 3-loop RGB ovladač s dálkovým ovladačem. Ovládání tlačítkem na jednotce nebo skrze infračervená dálkové ovládání (přiloženo). 20 předprogramovaných módů výstupu (jednotlivé barvy, blikání, rychlé blikání, slábnutí...). Vysoká kapacita zátěže. Má šroubky a lepicí pásku pro snadnou instalaci. 5. Přehled a použití Viz ilustrace na stránkách 2 a 3 tohoto manuálu. LED ovladač 7 Vstup DC "-" 1 Infračervený přijímač 8 Data port "+" 2 Stavová LED červená 9 Data port "-" 3 Stavová LED zelená 10 Výstup běžný "+" 4 Stavová LED modá 11 Výstup červený "-" 5 Tlačítko výběru funkce 12 Výstup zelený "-" 6 Vstup DC "+" (12 V nebo 24 V) 13 Výstup modrý "-" Dálkové ovládání A Nastavení jasu (3 úrovně) B C D Vypínač Tlačítka výběru barvy Tlačítka výběru módu: FLASH: 7 blikajících barev STROBE: červená, zelená, modrá - 3 barvy FADE: 7 barev vybledne a opět se rozsvítí SMOOTH: 7 barev vybledne a rozsvítí se pomalu 6. Instalace LED pásky Je možné připojit buď jednu RGP LED pásku nebo 1 až 3 jednobarevné pásky (červený, zelený a modrý). LED pásky mohou být napájeny buď 12VDC nebo 24VDC. Nedávejte dohromady různé! Nejprve se ujistěte, že jsou všechny LED pásky (nepřiloženy) upevněny na svých místech. Upevněte ovladač pomocí lepicí pásky na zadní straně a přiložených šroubků. Instalujte zařízení pouze na suché a snadno dostupné místo s dostatečným větráním. Pamatujte si, že infračervený přijímač (1) musí být pro použití dálkového ovládání viditelný. Propojte LED pásky k výstupu ovladače. Doporučujeme použít alespoň kabel AWG 12 (Ø2.053 mm). V případě RGB LED pásky propojte výstupy běžný (10), červený (11), zelený (12) a modrý (13) k odpovídajícím terminálům na LED pásce. Když používáte

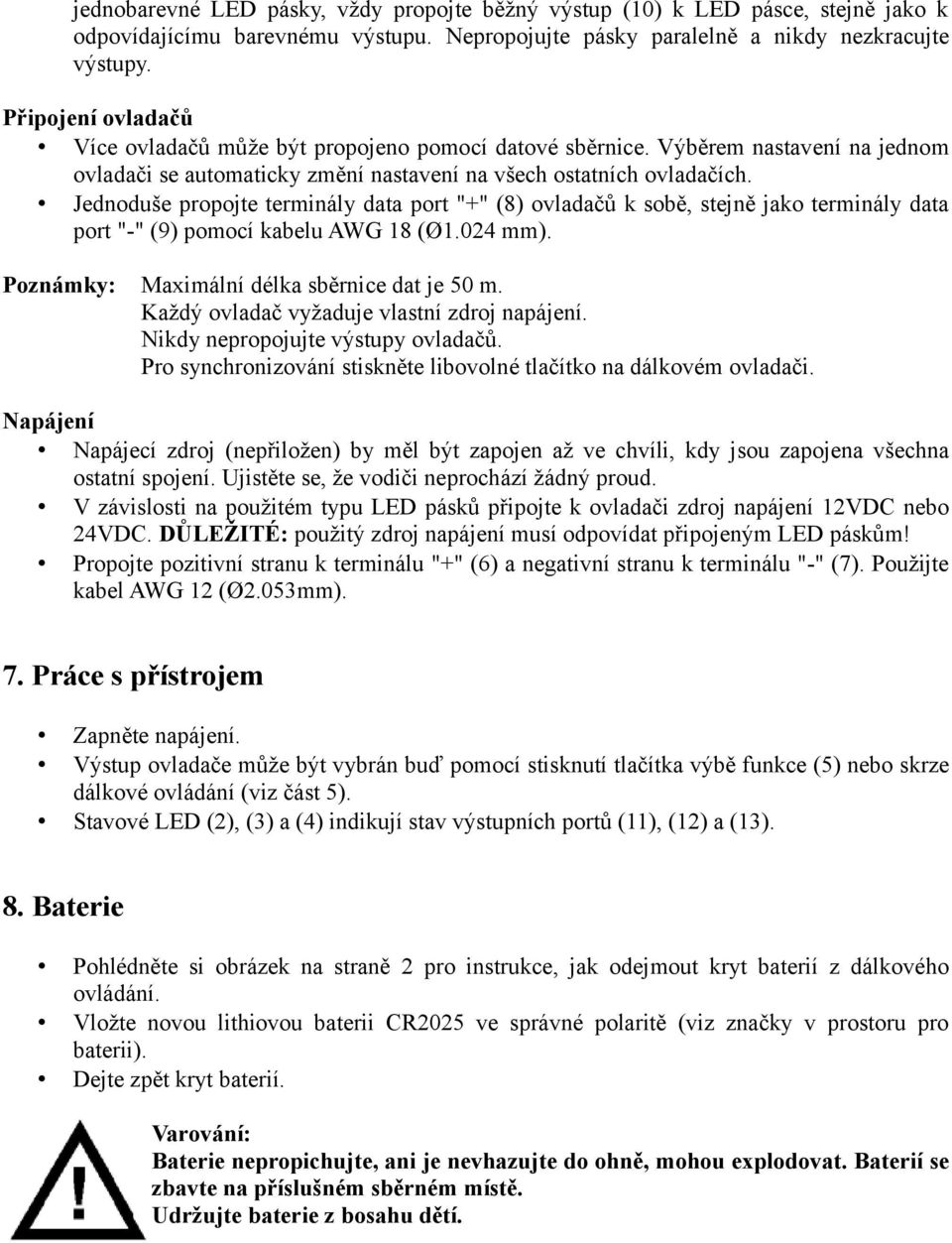

6 jednobarevné LED pásky, vždy propojte běžný výstup (10) k LED pásce, stejně jako k odpovídajícímu barevnému výstupu. Nepropojujte pásky paralelně a nikdy nezkracujte výstupy. Připojení ovladačů Více ovladačů může být propojeno pomocí datové sběrnice. Výběrem nastavení na jednom ovladači se automaticky změní nastavení na všech ostatních ovladačích. Jednoduše propojte terminály data port "+" (8) ovladačů k sobě, stejně jako terminály data port "-" (9) pomocí kabelu AWG 18 (Ø1.024 mm). Poznámky: Maximální délka sběrnice dat je 50 m. Každý ovladač vyžaduje vlastní zdroj napájení. Nikdy nepropojujte výstupy ovladačů. Pro synchronizování stiskněte libovolné tlačítko na dálkovém ovladači. Napájení Napájecí zdroj (nepřiložen) by měl být zapojen až ve chvíli, kdy jsou zapojena všechna ostatní spojení. Ujistěte se, že vodiči neprochází žádný proud. V závislosti na použitém typu LED pásků připojte k ovladači zdroj napájení 12VDC nebo 24VDC. DŮLEŽITÉ: použitý zdroj napájení musí odpovídat připojeným LED páskům! Propojte pozitivní stranu k terminálu "+" (6) a negativní stranu k terminálu "-" (7). Použijte kabel AWG 12 (Ø2.053mm). 7. Práce s přístrojem Zapněte napájení. Výstup ovladače může být vybrán buď pomocí stisknutí tlačítka výbě funkce (5) nebo skrze dálkové ovládání (viz část 5). Stavové LED (2), (3) a (4) indikují stav výstupních portů (11), (12) a (13). 8. Baterie Pohlédněte si obrázek na straně 2 pro instrukce, jak odejmout kryt baterií z dálkového ovládání. Vložte novou lithiovou baterii CR2025 ve správné polaritě (viz značky v prostoru pro baterii). Dejte zpět kryt baterií. Varování: Baterie nepropichujte, ani je nevhazujte do ohně, mohou explodovat. Baterií se zbavte na příslušném sběrném místě. Udržujte baterie z bosahu dětí.
