1 MAKING MODERN LIVING POSSIBLE Flexibilní řešení pro maloobchod s potravinami ADAP-KOOL Next Generation REFRIGERATION & AIR CONDITIONING DIVISION

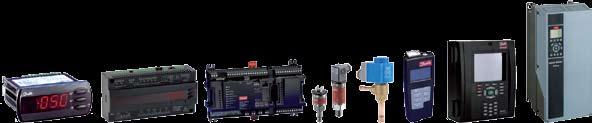

2 Optimalizace energie a kvality potravin Ať už se jedná o malý obchod či hypermarket, výrobky Danfoss ADAP- KOOL Next Generation jsou vyvinuty tak, aby poskytovaly vynikající kvalitu při současném snížení provozních nákladů. Regulace osvětlení Zcela flexibilní systém pro maloobchod s potravinami s širokou škálou flexibilních výrobků, jež uspokojí veškeré vaše požadavky. Je optimálním řešením pro vaši obchodní činnost bez ohledu na její rozsah. Výrobky ADAP-KOOL Next Generation jsou navrženy tak, aby se daly snadno začlenit do již nainstalovaných aplikací. Díky výrobkům ADAP-KOOL Next Generation budete mít své chladírenské zařízení a náklady na jeho provoz pod kontrolou již dnes, stejně jako své investice, neboť průmyslové normy se stále vyvíjejí. Regulátor vitrín AKV ventil Všechny výrobky ADAP-KOOL Next Generation jsou navrženy a vyrobeny s ohledem na zásadní hodnoty našeho podnikání: Regulátor vitrín Energie a ekologie Maximalizace účinnosti skladovacího systému Minimalizace ekologické zátěže díky snížení emisí oxidu uhličitého Komplexní řešení Zcela integrovaná kontrolní síť pro dálkové ovládání, sledování a servisní podporu Zajišťuje nejlepší návratnost investice a bezporuchový provoz Udržuje stálou teplotu ve vitríně, skladu či skladovacích zařízeních 1

3 Dálkový přístup do skladu Systém manažér a ovládací software AKD frekvenční měnič Detektor úniku plynu Regulátor kompresorových jednotek Regulátor vitrín Bezdrátové sledování teploty Kvalita potravin Zvýšení kvality potravin je zaručeno pomocí přesností regulace a sledováním kritických kontrolních bodů Poskytuje dokumentaci prokazující soulad s požadavky HACCP (systém kritických bodů) Kompletní místní a dálkové sledování teploty pro lepší ochranu potravin Udržuje správnou a přesnou teplotu uskladněných potravin, čímž zamezuje jejich znehodnocení a vzniku souvisejících nákladů 2

4 Řešení pro vitríny a chladící komory Úspory energie Regulátory chladících skříní ADAP-KOOL nabízí vysoce efektivní a přizpůsobivé řešení pro všechny vitríny a chladící komory a současně zaručují úsporu energie. Regulátory výparníků ADAP-KOOL Next Generation lze použít pro všechna chladiva a jednoduchou změnou nastavení systému se dají přizpůsobit i novým typům chladiv. Kvalita potravin Specializované regulátory a čidla chlazení zajišťují optimální teplotu a stálý výkon a zajišťují potravinám uchovávání v těch nejlepších možných podmínkách. Všechny regulátory výparníků systému ADAP-KOOL využívají adaptabilních technologií. Díky včasnému varováním mohou zabránit znehodnocení potravin. Komplexní řešení Přestože neexistují dvě shodná skladovací řešení, díky naší široké nabídce kontrolních a regulačních výrobků jsme schopni poskytnout řešení pro výparníky ve všech skladovacích zařízeních. Plně integrované regulátory výparníků umožňují jednoduchou instalaci i používání a snadný přístup a kontrolu systému prostřednictvím sítě ADAP-KOOL. Regulátory chladících skříní Regulátory chladících skříní Qo[kW] 4 tc=40 S2 Pe 3 tc=15 pe - S2 Stabilní Nestabilní Stabilní 3 Elektronický expanzní ventil AKV Adaptivní nastavení Adaptivní kontrola přehřátí Termostatický expanzní ventil Nízký rozdíl tlaků toh[ o C] MSS

5 Řešení pro kompresorové a ventilátory kondenzátorů Úspory energie Díky našim nejnovějším regulátorům kompresorových jednotek ADAP-KOOL pracují chladící systémy s optimální účinností při nižší spotřebě energie. Frekvenční měniče AKD s proměnlivou rychlostí umožňují inteligentní regulaci výkonu. Inteligentní regulace kompresorů a kondenzačních ventilátorů je nezbytnou výbavou každého optimalizovaného chladícího systému. Naše pohony dokáží regulovat rychlost až tří kompresorů a zlepšit jejich řízení tím, že sníží četnost jejich zapnutí a vypnutí. Komplexní řešení Systém ADAP-KOOL Next Generation umožňuje integraci řízení kompresorových jednotek, frekvenčních pohonů a umožňuje snadný přístup i řízení systému prostřednictvím sítě ADAPKOOL Lon. Kompaktní konstrukce kompresorové s frekvenčním řízením kompresorů nabízí zásadní úspory energie a přizpůsobivá řešení. Systém pro záznam chyb a diagnostiku (FDD) zjišťuje příčiny a předvídá zablokování průchodu vzduchu, čímž umožňuje plánování servisních zásahů. Pohonné ADAP-KOOL AKD zajišťují měkký start a snižují šokové zatížení motorů, což se odráží ve zvýšení životnosti a zlepšení provozních podmínek. Regulátor kompresorových jednotek AKD frekvenční měnič Snížení hlučnosti (ventilátory) Rychlost kompresoru nastavitelná podle potřeby dba 64 Snížení hlučnosti 55 Záznam rychlosti 1 rychlosti 2-8,5dBA -5,3dBA -0dBA -2,5dBA 50 Hz Síťový kmitočett 90 Hz 1800 RPM 30 Hz 540 RPM -12,2dBA -16,6dBA rpm Při 50% rychlosti se hlučnost snižuje o 16,5 dba. Vyšší komfort pro zaměstnance a okolí. Kompresory s regulací rychlosti kombinované s jednostupňovými kompresory (stejné nebo rozdílné) 4

6 Řízení údržby a dálková kontrola Úspory energie Všechny systémy se dají optimalizovat prostřednictvím systémového manažeru nebo ovládacího softwaru a to s následujícími výhodami: Nejnižší možná spotřeba energie Sledování spotřeby energií elektřina, plyn, voda, atd. Možnost omezení zátěže Plně adaptivní řízení Komplexní řešení Konstrukční řešení, integrace ovládání a dálkový monitoring prostřednictvím výrobků ADAP-KOOL Next Generation zajišťují, že pomoc a podpora jsou vždy po ruce. Přístup přes webové rozhraní umožňuje analýzu všech prvků v síti a jejich bezproblémovou integraci i ze vzdálených míst. Systémový manažer i ovládací software se dá snadno ovládat. Lze je přizpůsobit různým potřebám a postupům uživatele i servisního technika. Včasná signalizace chyby systému prostřednictvím vyspělé řídící technologie a dálkové komunikační sítě významně snižuje náklady údržby. Za deset let životnosti zařízení tvoří průměrně 90% nákladů provozní náklady, zatímco pořizovací náklady jsou pouze 10%. Díky tomuto systému mohou prodejci kontrolovat, řídit a provozovat systém s maximální účinností. Systém ADAP-KOOL umožňuje regulaci, která šetří náklady, poplatky a cenný čas údržby. Hlavní výhody systému ADAP-KOOL v údržbě jsou: Snížené náklady na instalaci a uvedení do provozu Usnadnění dálkového přístupu a řešení problémů, což snižuje potřebu nákladných návštěv na místě Zjednodušené řešení systému pro snadnou obsluhu a údržbu Snížení časů odstávek zajišťující optimální využití vlastních aktiv Včasné varování o zhoršení parametrů zařízení a/nebo systému Řízení kompresorových jednotek Přijímač a komunikační uzel Dálkový přístup do prodejny Grafické znázornění prodejny 5

7 Shrnutí řešení Alarmové centrum Prodejna Prodejna Vzdálený servis Všechny výrobky ADAP-KOOL jsou konstruovány tak, aby se daly snadno zapojit do komplexního systému. Dálkové servisní centrum může použít program Enterprise Management (EM). Tento program je přístupný pomocí webového prohlížeče a zajišťuje úplný přehled a přístup do všech připojených prodejen. Tím je umožňěn jasný a názorný přehled o prodejně a hlášení o činnosti pro dokumentaci HACCP, alarmy, záznamy, údaje, atd. Prodejní společnost Danfoss IP Dodavatelská firma Modem Celkovou technickou podporu skladovacímu zařízení a systémové řízení vystavených a skladovaných potravin může poskytnout dálková monitorovací a informační služba Danfoss Retail Care TM. Tato služba nabízí: Sledování 24 hodin denně Automatická diagnostika a rychlá odezva Snížení odstávek zařízení a vyšší zabezpečení kvality potravin Náprava chybových hlášení, záznamy o událostech Flexibilní datová komunikace zahrnující síť TCP/IP a GSM Akumulace nákladů životního cyklu Měsíční spotřeba energie chladírenského zařízení Níže uvedený graf zobrazuje aktuální a předvídanou měsíční spotřebu energie chladírenského zařízení (kompresory a ventilátory kondenzátoru) Investice Provozní náklady Současná spotřeba energie Nová spotřeba energie Průměrná okolní teplota Celkové náklady 12 17,000 15, Spotřeba energie 13,000 11,000 9,000 7,000 5,000 Průměrná okolní teplota 2 3,000 1,000 Years Jan Feb Mar Apr May Jun Jul Aug Sep Oct Nov Dec 6

8 Úspora energie a ochrana životního prostředí Řešení Danfoss ADAP-KOOL dokáže optimalizovat 75% běžných nákladů supermarketů s potravinami. Toho je dosahováno optimalizací chladících systémů prodejny, osvětlení na prodejně i mimo ni a optimalizací jednotek a čerpadel topení, ventilace a vzduchotechniky. Chladící systém Prodejna s chladícím systémem ADAP- KOOL může obvykle dosáhnout až 33% úspory energie ve srovnání s neoptimalizovaným systémem. Všechny tyto potenciální úspory přináší použití adaptivních technologií systému ADAP-KOOL. Adaptivní sací tlak (optimalizace Po) Tato funkce optimalizuje sací tlak v celém chladicím systému a zajišťuje, že všechny chladící vitríny budou pracovat s maximální účinností. Prostřednictvím řídícího systému ADAP-KOOL lze také vybírat jednotlivé chladící skříně a zaznamenávat u nich kritické provozní parametry. Adaptabilní kontrola přehřátí Tato vlastnost zajišťuje, že nástřik chladiva do jednotlivých vitrín je přesně měřen a vychází z aktuálních požadavků. Tím se snižuje plýtvání energií a maximalizuje výkon systému. Optimalizace kondenzačního tlaku Při aktivací této funkce na regulátoru kompresorové je referenční hodnota kondenzační teploty nastavována podle okolní teploty a aktuálního výkonu kompresorů. Tím se maximalizuje účinnost systému. Tímto způsobem lze ušetřit až 10% energie. Řízení vyhřívání hran Tato vlastnost umožňuje řídit vyhřívání hran a přizpůsobení spotřeb energie aktuálním požadavkům systému, které se během dne i noci mění a uspořit tak až 20% energie. Systém manažer Systém manažer Regulátor kompresorových jednotek Možnost úspory energie na chlazení pomocí celkového systémového řešení ADAP-KOOL AKD frekvenční měnič 7 10% 25% 10% 15% 40% Běžná spotřeba energie v maloobchodě s potravinami Chlazení Osvětlení v prodejně a v jejím okolí Topení, ventilace, vzduchotechnika a odpady Vytápění prodejny Jiné Optimalizace podchlazení Optimalizace ventilátorů Optimalizace vytápění hran 7kW 11kW 21kW Optimalizace mrazicí kompresorové 25kW Optimalizace chladicí kompresorové 36kW Energie spotřebovaná na chlazení v typickém supermarketu -57% -18% -43% -32% -28% -33% 3kW 9kW 12kW 17kW 26kW Zdroj: supermarket Proma, Dánsko 33% úspora s optimalizovaným systémem

9 Adaptivní odtávání Adaptivní odtávání je založeno na sledování vlastností jednotlivých výparníků. Porovnává se energetická bilance mezi chladivem a vzduchem ve výparníku, proces odtávání je zahájen pouze, je-li to skutečně zapotřebí. Námrazu rovněž sledují čidla v chladicím nábytku a odmrazování se zahájí pouze po dosažení prahové hodnoty. Tato vlastnost umožňuje dosáhnout úspory až do výše 17%. Optimalizace chladicí kompresorové Kombinací Danfoss AKD, elektronického expanzního ventilu a regulátoru kompresorové v rámci systému ADAP-KOOL se nabízí úspora energie až do výše 33%. ve srovnání s neoptimalizovaným systémem řízení kompresorové. Optimalizace mrazicí kompresorové Kombinací Danfoss AKD, elektronického expanzního ventilu a regulátoru kompresorové v rámci systému ADAP-KOOL se nabízí úspora energie až do výše 32% ve srovnání s neoptimalizovaným systémem řízení kompresorové. Ventilační a čerpadla Použitím frekvenčních pohonů s proměnlivou rychlostí Danfoss AKD lze běžně uspořit až 15% energie Frekvenční měnič přizpůsobuje rychlost motoru současným požadavkům prodejny a lze jej plně integrovat do systému řízení ADAP-KOOL. Kontrola osvětlení Použitím informací ze sítě systému ovládání ADAP-KOOL lze naprogramovat osvětlení vnitřních prodejních prostor a parkovišť, čímž se zajistí optimální využití při nejnižší spotřebě energie. Běžně je dosahováno úspory až 10%. Adaptabilní kontrola přehřátí Pevně nastavený kondenzační tlak Nastavené přehřátí Aktuální Optimalizace PO sací tlak Shromažďování dat Vybrat kritické zařízení Optimalizovat PO 1 Systém manažer 3 Přehřátí MSS AK-CC AK-CC +7 AK-CC 0 AK-CC AK2- regulátor kompresorové 8

10 Zlepšení kvality potravin Prioritním cílem systému ADAP-KOOL je umožnit kontrolu kvality potravin. S více než 60ti letou zkušeností v chlazení jsou výrobky ADAP-KOOL Next Generation ověřenou a spolehlivou technologií minimalizující nákladné poruchy. Pro případ chyby systému jsou všechny ovládací prvky vybaveny nouzovou záložní funkcí, která brání znehodnocení potravin. Specializované regulátory/senzory pro chladící nábytek a boxy nabízí automatickou kalibraci řídících teplot a regulaci výparníků, což zaručuje stálou optimální teplotu a účinnost. Umožňují také čištění skříní, kontrolu odmrazování a přizpůsobení zátěži. Pro zajištění zcela integrovaného systému je regulace vitrín a skladovacích zařízení svázána s postupy HACCP. S řešením ADAP-KOOL je nejen chráněna kvalita potravin, ale také vaše investice, protože neustále vznikají nové průmyslové normy. Servis na dálku Celková podpora systémové řízení vystavených a skladovaných potravin může poskytnout dálkový monitorovací a informační servis Danfoss Retail Care TM. Regulátor vitrín Regulátor vitrín Bezdrátové monitorování teploty Přesnost čidla Pt1000 +/- 0,3 o C at 0 o C +/- 0,005 o C x temp Přesnost Pt1000 +/-0,475 K +/-0,30 K +/-0,425 K o C Přesnost čidla kombinovaného ovládání +/- 0,975 o C at -35 o C Systém pro zajištění přesnosti +/-0,475 K +/-0,30 K +/-0,425 K o C

11 Flexibilní řešení pro maloobchod s potravinami ADAP-KOOL Next Generation Běžná spotřeba energie v maloobchodě s potravinami Možnost úspory energie na chlazení pomocí celkového systémového řešení ADAP-KOOL Chlazení Osvětlení v prodejně a v jejím okolí Topení, ventilace, vzduchotechnika a odpady Vytápění prodejny Jiné 10% 15% 10% 25% 40% Optimalizace podchlazení Optimalizace ventilátorů Optimalizace vytápění hran 7kW 11kW 21kW Optimalizace mrazicí kompresorové 25kW Optimalizace chladicí kompresorové 36kW Energie spotřebovaná na chlazení v typickém supermarketu -57% -18% -43% -32% -28% -33% 3kW 9kW 12kW 17kW 26kW Zdroj: supermarket Proma, Dánsko 33% úspora s optimalizovaným systémem
