kontrolní a monitorovací systémy pro chladící techniku přehled a filozofie řešení

Transkript

1 ALCO Elektronika kontrolní a monitorovací systémy pro chladící techniku přehled a filozofie řešení

2 Přehled prvků použitých v supermarketech a skladech vícekompresorové jednotky kondenzátory řízení nástřiku vitríny truhly

3 v potravinovém řetězci výroba potravin chlazení při výrobě chlazené sklady u výrobce chlazená přeprava chlazené centrální sklady chladírny v obchodech zpracování potravin prodej v chlazeném nábytku úchova potravin v domácnosti

4 ALCO Marketing obvyklé použití chladící výkon kw středo a nízkoteplotní systémy vícekompresorová zařízení se skroly nebo polohermetickými kompresory vzduchem chlazené kondenzátory ca. 25 vitrín nebo komor síťové propojení přímý nástřik chladiva

5 Přehled kompletních řešení Alco nabízí ucelenou řadu ovládacích přístrojů pro použití v supermarketech : EC3 ovládání vysokotlaké strany EC2 & EC3 ovládání nízkotlaké strany AMS Monitorovací Server Elektronické vstřikovací ventily Běžné přístroje : TXV, presostaty, odlučovače oleje i chladiva, jističe mazání...

6 smysl otevřené soustavy obvyklá řešení v průmyslu Echelon, otevřený protokol do přístrojů TCP/IP protokol pro vnější připojení Microsoft Internet Explorer pro vizualizaci vzdáleným PC Plug & Play - připoj & spusť jednoduchá instalace, servis a poradenství kompletní nastavení předem minimální přizpůsobování na místě

7 způsoby použití Montáž na DIN lištu - EC3 regulátory sdruženky, ventilátory kondenzátoru & kombinace tvarové řešení evropského provedení modulové uspořádání s možností vnějšího spínání I/O Montáž do panelu - EC2 termostaty vitríny / chladírny provedení odpovídá běžným evropským pravidlům Montáž na stěnu - AMS Monitorovací Server

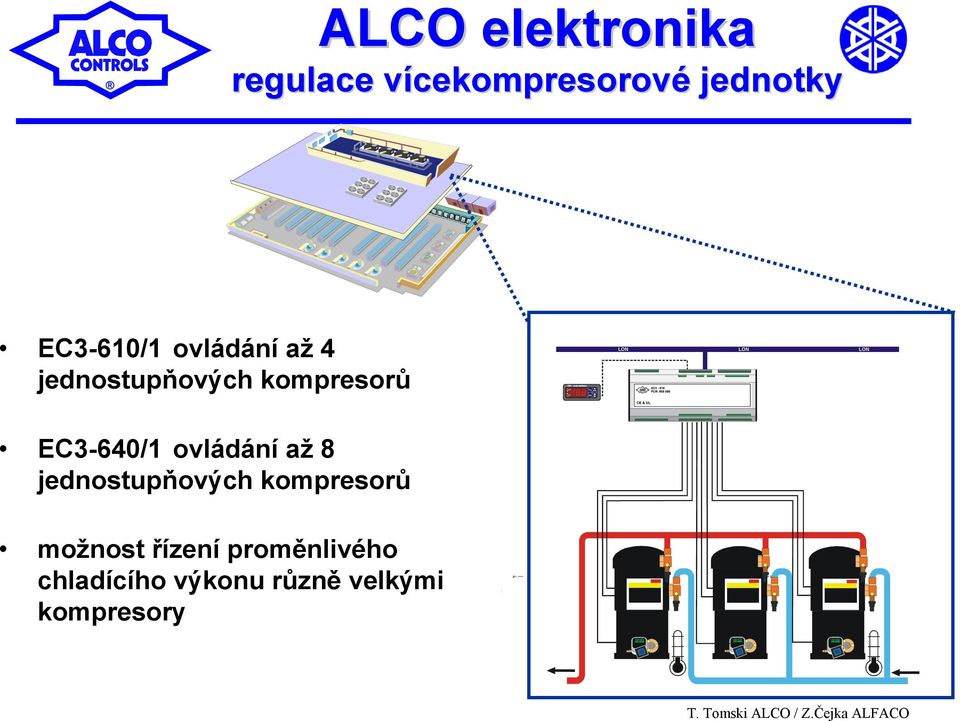

8 regulace vícekompresorové jednotky EC3-610/1 ovládání až 4 jednostupňových kompresorů EC3-640/1 ovládání až 8 jednostupňových kompresorů možnost řízení proměnlivého chladícího výkonu různě velkými kompresory

9 kombinované regulátory EC3-920/1 společné řízení kompresorů i ventilátorů až do 4 kompresorů & 3 +1 ventilátorů vestavěná regulace otáček pro 4. ventilátor pomocí triaku kombinace dvou přístrojů EC3

10 regulace vícekompresorové jednotky EC3-810/1 ovládání jednotky se dvěma chladícími povinnostmi - dvě sání a s jedním společným kondenzátorem - společný výtlak 4 jednostupňové kompresory pro střední teploty 3 jednostupňové kompresory pro nízké teploty

11 regulace kondenzátoru EC3-750/1 ovládání až 6 ventilátorů nebo skupin ventilátorů vestavěný jednofázový regulátor otáček možnost využití výstupu 0..10V pro změnu otáček nabídka využití odpadního tepla z kondenzátoru

12 regulace chlazeného prostoru EC3-200/300 ovládání chladíren a mrazíren EC3-210/1 pro běžné TXV ventily termostatická funkce EC3-310/1 pro elektronické EXV pulzně-modulované ventily EX2 termostat s řízením přehřátí chladiva EC3-330/1 pro elektronické EXV ventily s krokovým motorem EX5 EX8 termostat s řízením přehřátí chladiva EXV s řízením přehřátí podle sacího tlaku

13 regulace nábytku EC2 termostaty pro chlazený nábytek a malé chladírny a mrazírny EC2-210/1 pro klasický vstřik TXV pouze funkce termostatu EC2-000/1 pro ventily EXV pulzně modulovaný ventil EX2 funkce termostatu s řízením přehřátí v sání

14 ovládání celé soustavy A LCO M ONITORING S ERVER kondenzátor kompresory chladírny vitríny

15 centrální řízení a monitorování univerzální web-server s předem nastaveným hardwarem a softwarem místní i dálková komunikace vestavěná karta ISDN nebo analogmodem & zákaznický protokol Ethernetová karta pro LAN/WAN monitorování & provoz pomocí Microsoft Internet Explorer není nutno používat samostatný PC! hlášení poruch přes , Fax či SMS ALARM

16 moderní systém řízení Současné trendy v distribučním chlazení : nárůst cen energií snižování emisí CO 2 zpřísnění hygienických předpisů v potravinářství předpisy pro snižování investičních nákladů EC pravidla pro omezení nesouvisejících nákladů předpisy pro omezení nákladů na údržbu a provoz
