Návod k obsluze DTR 200

Transkript

1 Návod k obsluze DTR 200

2 Obsah Obsah Diagnostika chyb Obslužné a funkční prvky Dálkový ovládač Čelní panel Zadní panel Technické údaje První kroky Obsah balení Upozornění k ochraně životního prostředí 5 Bezpečnostní upozornění Dálkový ovládač Vložení baterií do dálkového ovládače Správné používání dálkového ovládače Připojení jiných přístrojů Obsluha Zapnout / Vypnout Úvodní instalace Přepínání programů Regulace hlasitosti Vyvolání informačního panelu Použití možností Používání teletextu Používání seznamu předvoleb Úpravy seznamu předvoleb Rozšířená instalace EPG Časovač (Timer) Přidat pořad do seznamu časovače Změny v seznamu časovače Vypnutí funkce časovače Další funkce Rádio Nastavení Nastavení obrazu Jazyk Nastavení menu Obecné informace Vyvolání továrního nastavení Zabezpečení OBSAH

3 POZOR NA BEZPEČNOSTNÍ OZNAČENÍ UPOZORNĚNÍ Před odejmutím krytu nutno vyjmout vidlici sítového přívodu ze zásuvky. UPOZORNĚNÍ: ABYSTE MINIMALIZOVALI RIZIKO PORANĚNÍ ELEKTRICKÝM PROUDEM, NEODTRAŇUJTE KRYT (NEBO ZADNÍ DÍL). UVNITŘ NEJSOU ŽÁDNÉ SOUČÁSTKY POTŘEBNÉ PRO UŽIVATELE. OPRAVY PONECHEJTE KVALIFIKOVANÉMU PERSONÁLU SERVISU. Symbol blesku uvnitř rovnoramenného trojúhelníku upozorňuje uživatele na přítomnost neizolovaného nebezpečného napětí uvnitř přístroje, které může být dostatečně vysoké na to, aby způsobilo úraz elektrickým proudem. Z bezpečnostních důvodů neodstraňujte kryt zařízení. Symbol vykřičníku uvnitř rovnoramenného trojúhelníku upozorňuje uživatele na důležité pokyny pro ovládání a údržbu (servis) v návodu k použití. Přístroj nesmí být vystaven polití kapalinou, nestavte na něj ani do jeho blízkosti vázy, ani jiné nádoby. Bezpečnostní označení se nachází na spodní části přístroje. 3 GETTING STARTED

4 Obslužné a funkční prvky Dálkový ovládač Vypnout / Zapnout (tlačítko Standby) Číslicová tlačítka Tlačítko INFO Tlačítko EXIT Tlačítko OK Hlasitost + / - Barevná tlačítka Tlačítko TV/STB Tlačítko MENU Tlačítko TIMER/REC Tlačítko EPG Tlačítko BACK- / P<P Tlačítka se šipkami Předvolby + / - Tlačítko vypnutí zvuku Tlačítko OPT Tlačítko TEXT Tlačítko LIST/FAV Tlačítko APP Tlačítko RADIO TlačítkoI-II Čelní panel Poznámka: Přístroj je dodáván v různých barvách a barevných kombinacích. IR přijímač: červená - přístroj je vypnut zelená - přístroj je zapnut Zadní panel Anténní výstup Anténní vstup SCART VCR/DVD SCART TV Napájecí zásuvka 12 V 4 OBSLUŽNÉ A FUNKČNÍ PRVKY

5 První kroky Obsah balení Zkontrolujte kompletnost dodaných součástí: - 1 přijímač - 1 Návod k obsluze - 1 Dálkový ovládač - 1 SCART kabel - 2 Baterie pro ovládač - Napáječ 230V/50Hz - 12V DC do zásuvky Upozornění k ochraně životního prostředí Tento symbol v návodu označuje důležité informace. Tyto informace si přečtěte a postupujte podle nich. Přístroj je vyroben z vysoce kvalitních materiálů a součástek, které je možné recyklovat a znovu použít. Označení symbolem přeškrtnuté popelnice na výrobku nebo na obalu znamená, že výrobek vyhovuje evropské směrnici 2002/96/EC. Informujte se prosím na váš místní systém recyklace elektronických výrobků. Při likvidaci nepotřebného výrobku postupujte podle místních předpisů a nevyhazujte jej do běžného domácího odpadu. Správný způsob likvidace sníží negativní dopad na životní prostředí a lidské zdraví. Tento symbol na obalu a v dokumentaci znamená, že tyto součásti lze recyklovat. Nevyhazujte je do komunálního odpadu. Tento symbol na igelitovém obalu znamená, že tyto součásti lze recyklovat. Nevyhazujte je do komunálního odpadu. Tento symbol znamená, že PHILIPS zaplatil poplatek za prevenci a nové využití obalového materiálu z odpadů. - Návod uschovejte v blízkosti přístroje tak, aby byl snadno dostupný. - Při předávání přístroje jiným uživatelům jim předejte i tento návod. Nebezpečí úrazu elektrickým proudem - V přístroji je nebezpečné napětí. Nikdy přístroj neotvírejte a nestrkejte do něj větracími otvory žádné předměty. - Přístroj připojujte pouze do řádně instalované a jištěné zásuvky 230 V. - Zásuvka musí být snadno přístupná, aby bylo možné přístroj odpojit v případě nebezpečí. - Zajistěte, aby nedošlo ke skřípnutí kabelů. - Pokud přístroj spadl nebo jsou kabely nebo části viditelně poškozené, nespouštějte jej. - V případě zřejmé poruchy (např. kouř apod.) při provozu okamžitě vytáhněte sít ovou zástrčku ze zásuvky. Přitom tahejte přímo za sít ovou zástrčku, ne za přívodní kabel. - Nepřetěžujte sít ovou zásuvku a prodlužovací kabely, jinak hrozí nebezpečí požáru! Při zakoupení se informujte na maximální přípustný příkon proudu. - Přístroj se bezpečně odpojí od sítě vytažením sít ové zástrčky ze zásuvky. - Případnou opravu svěřte pouze kvalifikovanému pracovníkovi. Neautorizované otevření přístroje a pokus o opravu vede ke ztrátě záruky. Výrobce neodpovídá za žádné škody ani zranění, pokud k nim dojde po otevření přístroje. Nesprávné zapojení vnějších přívodů může vést k poškození a nefunkčnosti přístroje. - Neprovádějte na přístroji žádné změny. - Používejte jen kabel a sít ový napaječ, které jsou součástí příslušenství. - Při bouřce mohou na přístrojích připojených k síti vzniknout škody. Za bouřky proto přístroj vždy vytažením sít ové zástrčky ze zásuvky odpojte od sítě. - Pokud nebudete delší dobu přítomni nebo při bouřce odpojujte příjímač ze sítě a od antény. To platí i pro přístroje, které jsou s přijímačem spojeny. Bezpečnostní upozornění Dříve než příjímač zapojíte a uvedete do provozu, respektujte tyto body: - Přístroj je určen k domácímu použití. - Tento přístroj dovoluje použití jen těch funkcí, které jsou popsány v návodu. PRVNÍ KROKY 5

6 Nebezpečí úrazu elektrickým proudem za vlhka - Přístroj nesmí být vystaven kapající nebo stříkající vodě. Zajistěte, aby se do přístroje nedostala kapalina. V případě nouze vytáhněte sít ovou zástrčku ze zásuvky. - Přístroj nesmí být provozován v místnostech s vysokou vlhkostí vzduchu (např. koupelně) nebo v místnostech se silným výskytem prachu. - Nikdy na přístroj nestavte nádoby s tekutinami, např. vázy. Nebezpečí zranění z jiných příčin - Dbejte na to, aby nedocházelo k zakopávání o kabely, spojené s přístrojem. - Používaná anténa musí být uzemněna. - Přístroj zapněte až poté, co bylo provedeno spojení s anténou a SCART kabelem. - Na spodní straně přístroje jsou umístěny nožky. Vzhledem k tomu, že povrch nábytku, na který přístroj postavíte, může být z různých materiálů a s různou povrchovou úpravou, není možné zaručit, že nedojde k poškození nožek přístroje nebo povrchu nábytku vzájemným působením. V případě potřeby vložte pod nožky neklouzavé podložky. - Otevření přístroje vede ke ztrátě záruky. Dálkový ovládač Nebezpečí pro děti - Nikdy nenechávejte děti, aby bez dozoru používali tento přístroj. Děti podceňují nebezpečí, která mohou vzniknout při zacházení s elektrickými přístroji. Poznámky k umístění - Přístroj postavte pouze na rovný povrch. - Nevystavujte přístroj extrémní teplotě. Proto: - přístroj chraňte před přímým sluncem a neinstalujte jej v blízkosti zdrojů tepla; - nezakrývejte větrací otvory přístroje žádnými předměty, např. novinami, dečkami, záclonami atd., aby se nebránilo větrání; - z vrchu a po stranách ponechte odstup mimimálně 40 cm. Nesmí se stát, aby se horko, vznikající provozem, zadržovalo uvnitř přístroje! Horko by mohlo přístroj poškodit, kromě toho existuje nebezpečí požáru! - Přístroj nesmí být instalován v bezprostřední blízkosti hořlavých materiálů (např. záclony, hořlavé kapaliny atd.). Baterie - Baterie uchovávejte mimo dosah dětí. - Dojde-li ke spolknutí baterie, musí postižená osoba okamžitě vyhledat lékařskou pomoc. - Nepokoušejte se použité baterie reaktivovat teplem, nabíjením nebo jiným způsobem. - Baterie se nesmí házet do ohně, otvírat ani zkratovat. - Baterie vyměňujte nejméně 1 x ročně, zabráníte jejich vytečení. - Vyměňte vždy obě baterie a používejte jen baterie stejného typu (např. alkalické nebo zinko-uhlíkové). - Před delší nepřítomností baterie vyjměte z dálkového ovladače. Další upozornění - Na přístroj nestavte zdroje otevřeného ohně, například svíčky. 6 PRVNÍ KROKY Vložení baterií do dálkového ovládače Na zadní straně dálkového ovladače se nachází prostor pro baterie. 1 Otevřete prostor pro baterie. 2 Baterie vložte dle nákresu na dně prostoru. Zkontrolujte polaritu baterií! 3 Zavřete prostor pro baterie. Poznámka k výměně baterií Baterie lze z dálkového ovladače vyjmout za pomoci nářadí používaného v domácnosti (např. šroubovákem). Baterie, které jsou součástí příslušenství, neobsahují žádné nebezpečné látky jako např. rtut, kadmium nebo olovo. Baterie se nesmí vyhazovat do komunálního odpadu. Baterie odneste do nejbližší sběrny. Správné používání dálkového ovládače Při obsluze televizoru dálkovým ovládačem musí ovládač mířit na přední stranu přijímače. Dálkový ovládač má dosah zhruba 7 metrů, maximální možný úhel je 60. Při použití je nutná přímá viditelnost mezi přístrojem a ovládačem. Poznámka: Sluneční záření nebo jiné jasné světlo snižuje citlivost a může negativně ovlivnit funkce dálkového ovládače.

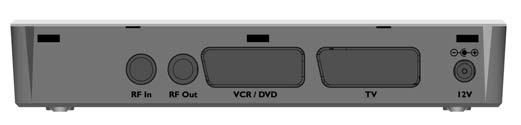

7 Připojení jiných přístrojů Propojení DVB-T přijímače s televizorem, přehrávačem DVD nebo videorekordérem Příklad: Pohled na televizní přijímač zezadu UHF anténna Anténní kabel (Není součástí příslušenství. Použijte vlastní kabel) Volitelně - není potřeba, když je připojen SCART kabel. (Není součástí příslušenství) Zásuvka RF In Zásuvka RF Out Vstup SCART TV SCART kabel (přiložen) Zásuvka SCART pro televizor Sít ový napáječ (přiložen) 12V DC Zásuvka SCART pro DVD/VCR Přijímač zezadu SCART kabel (není součástí příslušenství) Příklad: Pohled na přehrávač DVD/videorekordér zezadu V jiných případech postupujte při připojení podle návodu k DVD přehrávači/videorekordéru. PRVNÍ KROKY 7

8 Obsluha Zapnout / Vypnout Přijímač zapnete stisknutím tlačítka ZAP/VYP (tlačítko standby) na dálkovém ovládači a vyčkejte, až se na obrazovce objeví uvítací zpráva. Když je přístroj zapnut, svítí LED kontrolka zeleně. Když příjímač zapnete poprvé, provede vás asistent všemi potřebnými kroky. 4 Tlačítkem s šipkou =nebo= označíte pole a stiskem OK pole potvrdíte. Zobrazí se další okno: Výběr se provádí tlačítky s šipkami a tlačítkem OK. Úvodní instalace Po prvním zapnutí se objeví následující okno: 1 Stisknutím tlačítka OK zobrazíte další stranu. 2 Na další straně vyberte stisknutím tlačítka s šipkou =nebo= požadovaný jazyk a poté stiskněte opět tlačítko OK. Zobrazí se okno Nastavení: Poznámka: Zobrazené hodnoty počátečního a koncového kmitočtu vyhledávání můžete měnit. 5 Změňte, pokud si přejete, tlačítky s šipkami = nebo hodnoty počáteční a konečné frekvence. 6 Tlačítky s šipkami =nebo určete, které vysílače mají být vyhledány: Všechny vysílače nebo Pouze volně (nezakódovaně) přijímatelné. 7 Tlačítkem se šipkou =nebo= označte Začátek vyhledávání a stiskem OK potvrďte. Spustí se režim vyhledávání. O stavu vyhledávání vás informuje dialog na obrazovce. Poznámka: Sledujte informační texty, které jsou na obrazovce. Pomohou Vám při nastavování správných hodnot. Informační texty se budou zobrazovat i při pozdější obsluze. 3 Postupně nastavte požadované hodnoty. Přitom platí: - Tlačítky s šipkami =nebo= můžete změnit zobrazované hodnoty, - tlačítky s šipkami =nebo= procházíte mezi jednotlivými možnostmi nastavení. Poznámka: Stisknutím tlačítka EXIT můžete vyhledávání kdykoliv přerušit. Po skončení vyhledávání se zobrazí zpráva. Potvrďte ji i následující zprávu stiskem tlačítka OK a pokračujte do přehrávání programů. Přepínání programů Program můžete změnit několika způsoby: - Stisknutím tlačítka předvoleb + nebo -. - Stisknutím tlačítek s šipkami =nebo=. - Stiknutím tlačítka Back / P<P se přepínáte mezi dvěma naposledy zvolenými předvolbami. 8 OBSLUHA

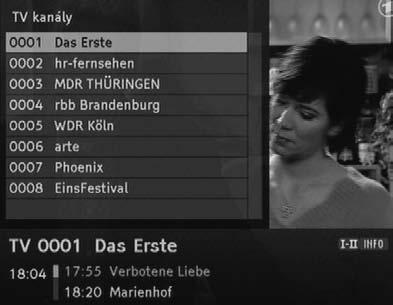

9 - Vybráním programu přímo ze seznamu předvoleb, viz strana Zadáním čísla předvolby podle seznamu předvoleb. Při tom zadáváte číslo číslicovými tlačítky. Když má předvolba např. číslo 0014, pak stisknete rychle po sobě tlačítka s číslicemi 1 a 4. Nuly není třeba zadávat. Regulace hlasitosti - Pro snižování nebo zvyšování hlasitosti používejte tlačítka hlasitosti + a -, nebo - tlačítka s šipkami =nebo=. Vypnutí zvuku Stisknutím tlačítka pro vypnutí zvuku se zvuk vypne. Zvuk je opět slyšitelný, když stisknete znovu tlačítko pro vypnutí zvuku, nebo -... jedno z tlačítek na regulaci hlasitosti. Vyvolání informačního panelu Při každém přepnutí předvolby se zobrazí informační panel. Poznámka: - Když je text rozsáhlejší, je rozdělen na více stran. V příkladu na předchozím obrázku je zobrazena strana 1 ze 3 (1/3). Opakovaným stisknutím tlačítka OK listujete mezi stranami (rovněž zde funguje tlačítko s šipkou =a= ). - Když stisknete INFO nebo tlačítko se šipkou=, zobrazí se vám informace k dalšímu pořadu. Stisknutím tlačítka s šipkou =se vrátíte zpět k informacím k právě běžícímu pořadu. Poznámka: Informační panel se nezavře automaticky. 2 Pro zavření informačního banneru stiskněte tlačítko EXIT. Použití možností 1 Stisknutím tlačítka INFO vyvoláte informační panel bez přepnutí předvolby. Informační panel ukazuje číslo zvolené předvolby a kanál. Kromě toho se na levém okraji informačního banneru zobrazí čas. Indikační pruh vlevo vedle času graficky znázorňuje uplynulou dobu vysílání. V dolním řádku menu je zobrazen aktuální a následující pořad a doba vysílání. Po několika minutách informační panel automaticky zmizí. Poznámka: Délku zobrazení informačního panelu si můžete sami určit příp. můžete automatické zobrazování zcela zrušit, viz Nastavení menu na straně 15. Některé vysílače občas umožňují výběr mezi několika pohledy z kamer, zvukovými stopami a/nebo výběr teletextu. Pokud sledovaný kanál některou z těchto možností nabízí, zobrazuje se název odpovídajícího tlačítka v pravém rohu informačního pruhu, např. TEXT a I-II. To znamená, že se například vysílá alternativní teletext, zvuk nebo pohled. Příklad: Když je informační panel zobrazen na dolním okraji obrazovky, můžete opětovným stiknutím tlačítka INFO vyvolat rozšířený informační panel. V rozšířeném informačním panelu jsou uvedeny další podrobnosti k akutálnímu pořadu. OBSLUHA 9

10 Použití možností: 1 Vyvolejte požadovanou předvolbu. 2 Teletext úplně vypnete stisknutím tlačítka EXIT- nebo TEXT. 2 Stiskněte tlačítko I-II pro výběr zvuku nebo tlačítko APP pro výběr podtitulků. - Když je k dispozici teletext, můžete ho vyvolat tlačítkem TEXT. - K možnostem se dostanete rovněž tlačítkem OPT. - V případě, že máte více možností, vyberete požadovou možnost opakovaným stisknutím tlačítka OPT. 3 Požadovanou možnost vyberte tlačítky s šipkami / / =/= a potom stiskněte OK. Vybraná možnost je vyvolána a okno "Možnosti" se zavře. Používání seznamu předvoleb 1 Stisknutím tlačítka LIST/FAV vyvoláte seznam předvoleb. Poznámka: Když na obrazovce není otevřeno žádné další okno, můžete seznam programů vyvolat i stisknutím tlačítka OK. V tomto seznamu jsou uvedeny všechny TV kanály, které přístroj při vyhledávání našel a uložil do paměti. Používání teletextu 1 Pro vyvolání teletextu stiskněte tlačítkotext. Poznámka: Pokud má být zobrazen teletext a máte určit, zda chcete používat teletext vaší televize nebo přijímače, musíte případně ještě stisknout tlačítko OK. Podrobnosti k obsluze: - Za pomoci číslicových tlačítek můžete cíleně přeskočit na určitou stranu. - Tlačítkem MENU přeskočíte přímo na stranu 100, tlačítkem EPG nebo LIST/FAV na stranu Tlačítky s šipkami =a= přeskočíte k další nebo předchozí stránce. Můžete také stisknout červené popř. zelené tlačítko. - Žlutým popř. modrým barevným tlačítkem přeskočíte vždy 10 stran dopředu nebo 10 stran dozadu, na nejbližší celou desítkovou hodnotu, např. 133 > 140 > 150 atd. - Tlačítky pro předvolby + a- přeskočíte vždy 100 stran dopředu nebo 100 stran dozadu, na nejbližší celou stovkovou hodnotu, např. 462 > 400 > 300 atd. - Tlačítky s šipkami =a= můžete na stranách s obsahem označit číslo strany a stisknutím tlačítka OK tam přímo přeskočit. - Zobrazení teletextu se zvětší, když stisknete tlačítko I-II. Opětovným stisknutím tohoto tlačítka se vrátíte k normální velikosti. - Automatické listování podstranou (např. strana 3/6) se přeruší tlačítkem TIMER/REC. - Opětovným stisknutím tlačítka TEXT bude teletext zobrazen průhledně přes obraz vysílaného programu, dalším stisknutím tlačítka se teletext úplně skryje. - Tlačítkem Back/P<P přepínáte mezi průhledným a normálním zobrazením teletextu. Poznámka: Když stisknete znovu tlačítko LIST/FAV, zobrazí se seznam oblíbených předvoleb. Tento individuální seznam předvoleb obsahuje jen předvolby, které favorizujete. Další informace viz strana 11. Oblíbené předvolby jsou v seznamu předvoleb označeny hvězdičkou. 2 K vybrání požadované předvolby v seznamu použijte tlačítka s šipkami / / =/=. - Tlačítky s šipkami =nebo= označte v seznamu další nebo předchozí předvolbu. - Tlačítky s šipkami nebo přeskočíte osm míst v seznamu předvoleb směrem dopředu nebo dozadu. - Když jste vybrali požadovanou předvolbu, stiskněte tlačítko OK. Zvolená předvolba se spustí na pozadí, seznam zůstává ještě několik sekund otevřený. V této době můžete vybrat jinou předvolbu pomocí kurzorů nebo můžete seznam uzavřít stiskem tlačítka OK. Poznámka: Když je přístroj v režimu "Radio", můžete stejným způsobem, jak je uvedeno výše, provádět popsané úkony u uložených rozhlasových přijímačů. 10 OBSLUHA

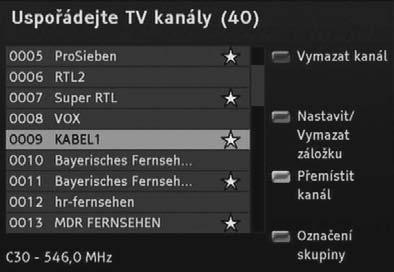

11 Úpravy seznamu předvoleb Seznam předvoleb se Vám může zdát nepřehledný nebo může obsahovat předvolby, které Vás nezajímají. Přes hlavní menu můžete seznam upravit. 1 Stiskněte tlačítko MENU. 2 Tlačítky s šipkami =nebo= vyberte položku menu Uspořádat předvolby a stiskněte OK. Určení oblíbených programů Seznam oblíbených předvoleb obsahuje všechny kanály, které jste označili jako oblíbené. S tímto seznamem si můžete prakticky sestavit individuální seznam předvoleb. Oblíbené kanály jsou uloženy ve zvláštním seznamu. Tento seznam zobrazíte dvojím stiskem LIST/FAV při normálním přehrávání. 1 Tlačítky s šipkami vyberte ten kanál, který chcete označit jako oblíbený. 3 Když jste provedli požadované nastavení, stiskněte tlačítko EXIT, a okno se zavře. Změna pořadí kanálů V seznamu předvoleb můžete individuálně nastavit pořadí kanálů. Přitom musí být přístroj v režimu oblíbených předvoleb. 1 Pro přechod do režimu oblíbených předvoleb stiskněte tlačítka I-II. 2 Tlačítky s šipkami / / =/= označte kanál, který chcete přesunout. 3 Stiskněte tlačítko OK. Název kanálu bude odsazen. 4 Označený kanál přesunete tlačítky s šipkami / / =/= na požadovanou pozici. 5 Pro vložení programu na požadované místo stiskněte tlačítko OK. Vymazat kanál Aby bylo možné kanály vymazat, musí být přístroj v režimu oblíbených předvoleb. 1 Pro přechod do režimu oblíbených předvoleb stiskněte tlačítka I-II. 2 Tlačítky s šipkami / / =/= označte kanál, který chcete vymazat. 3 Stiskněte červené barevné tlačítko. 4 Při uzavírání okna se zobrazí dotaz na potvrzení mazání, stiskněte OK. Poznámka: Smazané kanály vrátíte do seznamu novým vyhledáváním. 2 Stisknutím tlačítka OK jej přiřaďte k oblíbeným položkám. Poznámka: Když vyberete program, který je již označen jako oblíbený, a stisknete tlačítko OK, stane se z něj zase normalní kanál. 3 Tento postup opakujte pro všechny předvolby, které chcete označit jako oblíbené. Poznámka: Popsané funkce můžete použít i u seznamu předvoleb rádia.stiskem RADIO vyvoláte seznam předvoleb rádia. Dalším stiskem tlačítka RADIO se vrátíte do seznamu TV kanálů. Rozšířená instalace V hlavním menu si přes Vyhledávání kanálů můžete vybrat mezi automatickým vyhledáváním a ručním vyhledáváním. Po úvodní instalaci viz strana 8 může vzniknout požadavek na nové vyhledání kanálů nebo přidání nových kanálů. Poznámka: Pokud potřebujete provést znovu úvodní instalaci, resetujte přístroj na tovární nastavení podle strany 14. Automatické vyhledávání Toto vyhledávání je zpravidla to správné, protože při tomto vyhledávání jsou obvykle automaticky nalezeny všechny kanály. 1 Jen když používáte aktivní anténu (jinak pokračovat od bodu 4.): Označte Nastavení antény a stiskněte tlačítko OK. OBSLUHA 11

12 2 Tlačítky s šipkami nebo aktivní anténu zapnete. - Požadovanou šířku pásma nastavíte přes tlačítka s šipkami. 3 Stiskněte tlačítko EXIT. 4 Vyberte Automatické vyhledávání a stiskněte tlačítko OK. 5 Tlačítky s šipkami nebo nastavte počáteční a konečnou frekvenci. 6 Tlačítky s šipkami určete, zda mají být vyhledány Všechny kanály nebo Pouze volně přijímatelné. 7 Ke spuštění automatického vyhledávání nakonec označíte OK a stisknete tlačítko OK. 3 Vyberte, zda mají být vyhledány Všechny kanály nebo Pouze volně přijímatelné. 4 K spuštění ručního vyhledávání nakonec označíte OK a stisknete tlačítko OK. Vyhledávání je spuštěno. - V případě, že byly kanály nalezeny, bude Vám položen stejný dotaz jako při automatickém vyhledávání, viz předchozí část. - Když nebyly nalezeny žádné kanály, objeví se hlášení. Stiskněte tlačítko OK. Vyhledávání je spuštěno. Po ukončení se objeví toto hlášení: 8 Tlačítky s šipkami nebo vyberte, zda - mají být nalezené kanály přidány do starého seznamu (standardní nastavení), - má být starý seznam předvoleb přepsán, - mají být nově nalezené kanály odmítnuty. 9 Následně stiskněte tlačítko OK. Ruční vyhledávání Tento způsob vyhledávání Vám umožní cílené hledání jednotlivého vysílače. To je vhodné zejména tehdy, když chcete do vašeho seznamu předvoleb přidat jeden jediný vysílač a jsou vám známy informace o kanálu a frekvenci. 1 Označte Ruční vyhledávání a stiskněte tlačítko OK. EPG Elektronický průvodce programy (anglicky Electronic Programm Guide, zkratka EPG) vám nabízí přehled všech programů, které budou v příštím týdnu vysílány na aktuálním kanálu. Poznámka: - Ne všechny kanály nabízejí kompletní EPG. - Mnohé vysílací stanice vysílají aktuální denní program, nenabízejí ale podrobný popis. - Některé stanice však žádné informace EPG nenabízejí. - Vzhledem k pokroku v technickém vývoji však v budoucnu bude tuto nabídku rozšiřovat stále více vysílačů. 1 Vyberte požadovaný předvoleb. 2 Stisknutím tlačítka EPG vyvoláte elektronického průvodce programy. 2 Tlačítkem s šipkou =nebo= postupně vyberete nastavitelné hodnoty. - Požadovanou frekvenci nastavíte tlačítkem s šipkou nebo. - Frekvenci v MHz zadáte číslicovými tlačítky na dálkovém ovládači. 12 OBSLUHA EPG Vám nabízí: - Když chcete k některému pořadu více informací, označte jej tlačítkem s šipkou =nebo= a stiskněte tlačítko INFO. - K programu jiného dne se dostanete tlačítkem s šipkou. Tlačítkem s šipkou se vrátíte zpět. - Barevnými tlačítky, zobrazenými v EPG, se dá přecházet mezi odpoledními a večerními programy.

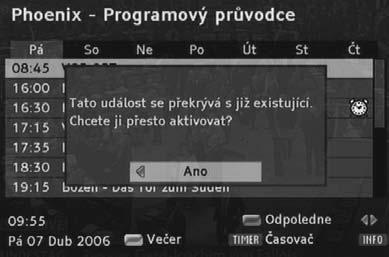

13 Poznámka: V závislosti na denní době může být zobrazena i denní doba Ráno. - Stisknutím tlačítka Předvolby + nebo - si můžete nechat zobrazit EPG dalších kanálů. - Když chcete přidat nějaký pořad do seznamu pro nahrávání, označte jej a stiskněte tlačítko TIMER/ REC. Následný dotaz potvrďte tlačítkem OK. Poznámka: Podrobné informace k tématu Časovač (Timer) najdete v příštím odstavci. 3 EPG zavřete stisknutím tlačítka EXIT. Vymazat pořad(y) Časovač (Timer) Nastavením časovače můžete přijímač v určitém čase zapnout nebo vypnout, například aby bylo možné náhrávání videorekordérem. Přístroj se automaticky zapne z pohotovostního režimu (standby). Když je přístroj již zapnut, automaticky přepne na zvolený program. Poznámka: Nezapomeňte na nastavený čas naprogramovat i připojené záznamové zařízení (videorekordér). 1 Vyberte požadovaný pořad. 2 Stiskněte příslušné barevné tlačítko: červené: vybraný pořad bude vymazán žluté: všechny pořady budou vymazány. 3 Stisknutím tlačítka OK potvrdíte příslušný dotaz. Změny v časovači 1 Zvolte požadovaný pořad s stiskněte tlačítko OK. Přidat pořad do seznamu časovače Funkce časového nahrávání (timer) je přes EPG, viz předchozí část, převzata do seznamu časovače (seznam pro nahrávání). 1 Otevřete EPG a označte požadovaný pořad. 2 Stiskněte tlačítko TIMER/REC. 2 Zobrazená nastavení změníte pomocí tlačítek s šipkami a číslicových tlačítek. Přitom můžete: - změnit datum (měsíc a den) - čas (začátek a délku) - změnit cyklus (u seriálů a pravidelně se opakujících programů). 3 Nakonec vyberte položku Použít a potvrďte výběr stiskem tlačítka OK. 3 Stiskněte tlačítko OK. Okno se zavře a vybraný pořad je uložen v seznamu časovače. Změny v seznamu časovače V průběhu normálního vysílání programu stiskněte tlačítko TIMER/REC a otevře se seznam časovače. Vypnutí funkce časovače Poznámka: V průběhu vysílání přes časovač je k dispozici pouze několik tlačítek: I-II, APP, OPT a tlačítka pro regulaci hlasitosti + nebo - a vypnutí zvuku. Funkci časovače (timer) vypnete: 1 stisknutím Zapnout / Vypnout. Zobrazí se hlášení o programu. 2 Stiskněte tlačítko OK. OBSLUHA 13

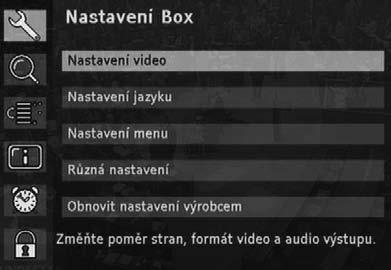

14 Další funkce Obnovit tovární nastavení Přístroj můžete vrátit na tovární nastavení. Přitom se vymaže individuálně sestavený seznam oblíbených předvoleb. 1 Stisknutím tlačítka MENU se otevře hlavní menu. 2 Tlačítky s šipkami =nebo= vyberte položku Nastavení a stiskněte tlačítko OK. 3 Označte položku Obnovit nastavení výrobcem a stiskněte tlačítko OK. Poznámka: V závislosti na anténě můžete případně provést nastavení i na anténě. 5 Stiskněte 1x tlačítko EXIT a výběr Informace o systému potvrďte tlačítkem OK. Zde najdete technické informace k vašemu přístroji. Normálně jsou nutné pouze při žádosti o technickou podporu. 6 Když 2x stisknete tlačítko EXIT, zobrazí se opět běžný televizní program. Zobrazení času 1 Stisknutím tlačítka TEXT se na obrazovce během běžného přehrávání objeví čas. 4 Nastavte tlačítkem s šipkou Ano a stiskněte OK. Přístroj provede restart. Vypne se a krátce poté se opět zapne. 5 Proveďte úvodní instalaci, viz strana 8. Zobrazení informací o vysílači a systému / směrování antény Tato funkce slouží (téměř) výhradně k informacím o vysílači. Můžete ji ale také využít pro nasměrování antény a zlepšení příjmu televize. 1 Stisknutím tlačítka MENU se otevře hlavní menu. 2 Tlačítky s šipkami =nebo= vyberte položku Informace o vysílači a systému a stiskněte tlačítko OK. 3 Vyberte položku Informace o vysílači a stiskněte tlačítko OK. 2 Stisknutím libovolného tlačítka TEXT se čas opět skryje. Aktualizace softwaru Poznámka: Přístroj se musí nacházet v pohotovostním režimu (standby). Každou noc mezi 01:00 a 05:00 hod. přístroj zjišt uje, zda je k dispozici update softwaru. Pokud ano, objeví se při příštím zapnutí přijímače odpovídající hlášení a pak můžete spustit aktualizaci softwaru. Vyhledávání můžete spustit i ručně. 1 Otevřete hlavní menu a v části Informace o vysílači a systému vyberte možnost Informace o systému. 2 Tlačítky s šipkami vyberte položku Aktualizace softwaru. 3 Tlačítkem OK spustíte aktualizaci softwaru. Rádio Poznámka: Digitální rozhlasový program v současnosti není vysílán přes anténu ve všech zemích. 1 Pokud se ve vaší zemi vysílá digitální rozhlasový program, stiskněte pro jeho příjem tlačítko RADIO. 2 Dalším stiskem tlačítka RADIO zobrazíte znovu TV program. Nastavení 1 Stisknutím tlačítka MENU se otevře hlavní menu. Položka menu Nastavení je standardně označena. 2 Stiskněte OK. Zobrazí se tato obrazovka: 4 Nasměrujte anténu tak, aby oba údaje síla signálu a kvalita signálu vykazovali pokud možno vysokou hodnotu. 14 OBSLUHA

15 AFD automaticky Přenášený formát obrazu může být odlišný od toho, který má být zobrazen. AFD rozezná a koriguje zobrazení, když vyberete možnost Zapnout. Teletext S touto funkcí můžete vybrat, zda má být teletext zobrazován na vašem přijímači nebo televizoru. 3 Tlačítky s šipkami =nebo= vyberte požadovanou možnost a vyvolejte ji stisknutím tlačítka OK. Poznámka: Nejste-li si jisti, sledujte text na obrazovce, pomůže vám vybrat správné nastavení. Standardní nastavení Pomocí této funkce vrátíte konfiguraci pro nastavení obrazu na přednastavené standardní hodnoty. Tato nastavení umožňují ve většině případů uspokojivou reprodukci obrazu a řeči. Výběr a změna nastavení se provádí jako obvykle tlačítky s šipkami / / =/=, zobrazené okno se zavře stisknutím tlačítka EXIT. Nastavení obrazu Formát obrazovky Videovýstup na TV 4:3 (Letterbox 16:9) Zmenší filmy, které jsou ve formátu 16:9 na formát televize 4:3 v přesném měřítku a nahoře a dole nastaví černý pruh. 4:3 (Pan Scan / CCO) Zobrazí filmy, které jsou ve formátu 16:9, s vykrytím celé obrazovky. U televize se standardní obrazovkou formátu 4:3 je oříznutá levá a pravá strana obrazu. Formát 16:9 Zobrazí kinematografické filmy v televizoru s obrazovkou formátu 16:9 v plné velikosti. Pro každý videovýstup na TV jsou k dispozici formáty RGB, Video (FBAS) a S-video (Y/C). Přitom ve většině případů je nejlepší volba RGB. Video výstup VCR Poznámka: Tuto položku můžete nastavit pouze v případě, že nemáte zvoleno RGB na výstupu do TV. Můžete volit mezi Video (FBAS) a S-video (Y/C). Jazyk Jazyk menu Zde nastavte, ve kterém jazyku má být zobrazováno menu na obrazovce OSD (On Screen Display). Jazyk audio Volba jazyka zvuku. Druhý jazyk audio Nastavení volitelného jazyka zvuku programů. Poznámka: Pokud není pořad vysílán v jazyku, nastaveném pod Jazyk audio, bude použit Druhý jazyk audio. Jazyk pro podtitulky Volba jazyka titulků programů. Druhý jazyk pro podtitulky Nastavení volitelného jazyka zvuku titulků, viz druhý jazyk zvuku. Podtitulky automaticky Pokud chcete automaticky zobrazovat podtitulky ve zvoleném jazyce, vyberte Zapnuto (základní nastavení je Vypnuto). Nastavení menu Délka zobrazení informačního panelu Zde určete, jak dlouho má být zobrazován informační panel, viz strana 9, při změně kanálu. Když chcete zrušit informační panel při změně vysílače, vyberte možnost Žádný. OBSLUHA 15

16 Informační panel automaticky Při spuštění nového programu se standardně automaticky zobrazí informační panel. Pokud to nechcete, vyberte zde Vypnout. 2 Tlačítkem s šipkou =nebo= označte položku Bezpečnost a stiskněte tlačítko OK. 3 Zadejte PIN kód a potvrďte tlačítkem OK. Poznámka: Tato možnost je k dispozici, jen když je hodnota u Délka zobrazení informačního panelu nastavené nejméně na 4 vteřiny. Jazyk menu Zde nastavte jazyk OSD. Poznámka: Tato funkce je k dispozici i přes Jazyk, viz strana 15. Průhlednost Zde nastavíte průhlednost OSD menu. Pokud máte problémy se čtením OSD s průhledným nastavením, pak zde zvolte Žádná. Obecné informace Nastavení časového pásma Zde vyberete, zda má být automaticky nastaven rozdíl lokálního času vůči Greenwichskému času nebo zda jej chcete určit sami. Časové pásmo Pro Německo a Střední Evropu vyberte GMT +01:00 (rozdíl času vůči GMT - času na nultém poledníku v Greenwichi). Letní čas Pokud zrovna není letní čas, nastavte položku menu Letní čas na Vypnout. Můžete vybrat též nastavení Automaticky. Při tomto nastavení přijímač přijímá informace o letním času přes aktuálně vybraný kanál. Aktivní anténa Zde můžete zapnout nebo vypnout zdroj napájení pro aktivní anténu. Výstupní formát audio Pro audio výstup máte k dispozici formáty Mono a Stereo. Vyvolání továrního nastavení Tato funkce již byla popsána na jiném místě, viz strana 14. Zabezpečení 1 Stiskněte tlačítko MENU. Poznámka: PIN kód je výrobcem nastaven na Sledujte i zobrazené informace. Ty vám pomohou zvolit správná nastavení. Poznámka: - Výběr a změna nastavení se provádí jako obvykle tlačítky s šipkami. - Zobrazené okno se zavře stisknutím tlačítka EXIT. Zámek přijímače Tuto možnost nastavte na Zapnout, když chcete, aby celý váš přístroj byl chráněn před neoprávněným přístupem. Při příštím zapnutí přijímače se objeví dotaz na PIN (PIN kód je výrobcem nastaven na 0000). Zámek menu Tuto možnost nastavte na Zapnout, když chcete, aby vaše menu bylo chráněno před neoprávněným přístupem. Při příštím vyvolání menu se objeví dotaz na PIN (PIN kód je výrobcem nastaven na 0000). Rodičovská kontrola Zde můžete pro určité programy stanovit minimální věk. Tyto programy budou chráněny PIN kódem a uvolněny až po zadání PIN. Změnit PIN přístroje Zde můžete stanovit váš osobní PIN kód. 1 Stiskněte tlačítko OK. 2 Zadejte aktuální PIN kód a potvrďte tlačítkem OK. 3 Potom zadejte nový PIN kód a stiskněte tlačítko OK. 4 Váš nový kód PIN potvrdíte jeho opětovným zadáním a stiskem tlačítka OK. 16 OBSLUHA

17 Diagnostika chyb Problém Možná příčina Řešení Přístroj se nezapne Zkrat v kabelu antény nebo nízkoohmová anténa při současném aktivním výkonu antény Není napájení Zkontrolujte anténní kabel Sejmout kabel antény, zapnout přístroj a možnost Aktivní anténa nastavit na VYPNOUT, viz str. 11 Zkontrolujte napájecí zdroje a připojení do zásuvky a do přístroje Chybí obraz, chybí zvuk Není napájení Zkontrolujte napájecí zdroje a připojení do zásuvky a do přístroje Žádný nebo špatný obraz Chybí seznam předvoleb nebo není správný Zkrat v kabelu antény Vadné nebo chybné kabelové spojení Nesprávně nasměrovaná anténa Ztracená přípojka nebo příliš dlouhý kabel Anténa je příliš malá Konektor SCART není dostatečně připojen Proveďte automatické naladění podle, viz str. 11 Vypněte přístroj, zkrat odstraňte, zapněte přístoj Zkontrolovat všechny kabelové spojky Znovu nasměrovat anténu Překontrolovat přípoj, zkrátit kabel Použijte větší anténu Zkontrolovat spojení SCART Nesprávně nasměrovaná anténa Znovu nasměrovat anténu, viz str. 14 Zvuk je slyšet, chybí obraz Není možný příjem programů, které dříve bylo možné přijímat Dálkové ovládání nefunguje Pasivní anténna nenabízí dostatečný výkon Program je přenášen s jinými parametry Nesprávně nasměrovaná anténa Program je přenášen s jinými parametry Konektor SCART není dostatečně připojen Program se už nevysílá Rušení telefonem DECT Nesprávně nasměrovaná anténa Překážka mezi dálkovým ovládáním a přijímačem Přístroj se zablokoval po příjmu chybného kódu Přístroj není zapnut Vybité baterie Použít aktivní anténu a zapnout přes hlavní menu, viz str. 11 Provést automatické vyhledávání, viz str. 11 Znovu nasměrovat anténu Provést automatické vyhledávání programů, viz str. 11 Zkontrolovat spojení SCART Žádné Zvětšit vzdálenost mezi přístrojem a telefonem Znovu nasměrovat anténu Odstraňte překážku Vytáhnout zástrčku, po 10 vteřinách spojení obnovit Zapnout přístroj Vložit do dálkového ovladače nové baterie Některé programy nelze někdy přijímat Některé programy nejsou 24 hodin denně přenášeny a někdy nejsou k dispozici. To není žádná chyba. DIAGNOSTIKA CHYB 17

18 Problém Možná příčina Řešení Přístroj nelze obsluhovat Špatná kvalita obrazu Žádný příjem rozhlasu Překážka mezi dálkovým ovládáním a přijímačem Nesprávný výstupní signál TV SCART V některých oblastech v současnosti rozhlas ještě nevysílá přes DVB-T Odstraňte překážku Nastavit jiný výstupní signál TV, viz str. 15 Žádné Zapomenutý PIN kód Zadat hlavní PIN kód: 8421 (nelze jej změnit) Technické údaje Všeobecná specifikace - DVB-T přijímač Free-To-Air je v souladu s EN Podporuje frekvenční rozsah VHF a UHF - Výstup video a audio přes 2x SCART - Podporuje dekodér Reed-Solomon (EN ) - Automatická detekce FEC (1/2, 2/3, 3/4, 5/6, 7/8) - Podporuje formát MPEG2: ISO/IEC Podporuje vysílání DVB video / audio: ISO/IEC , -3 - Aktualizace software pomocí antény (Update-Over- Air) Základní specifikace - Demodulace QPSK / QAM16/64 v souladu s normou pro pozemní digitální televizní vysílání DVB terrestrial Standard EN Módy COFDM 2k a 8k - Podporuje VHF a UHF ( MHz) - Šířka pásma 7/8 MHz - Ochranný interval: 1/32, 1/16, 1/8, 1/4 aktivní doba trvání informačního bitu - Bleskové ladění PLL: kroky po 62,5 khz / 166,67 khz Vstup / výstup - Výstup 2x SCART (VCR & TV) - Výstup TV SCART video: RGB, video (FBAS), S-video (Y/C) - video výstup SCART VCR: video (FBAS), S-video (Y/C) - Přepínací signál: 0 / 6 / 12 V - Audio výstup (vlevo/vpravo) - RF vstup - Zdířka IEC Zakončovací odpor 75 ohm - Return Loss: min. 6 db (75 ohm) - Zakončovací odpor 75 ohm - RF vstupní signál - externí ofset Připojení napájení - Napájecí zdroj 12 V do zásuvky 230 V AC/50 Hz - Spotřeba elektřiny méně než 12 W - Spotřeba v pohotovostním režimu méně než 9 W Příslušenství - Přijímač rozměry cca 250 x 140 x 32 mm - Napájecí zdroj do zásuvky - Dálkový ovladač - SCART kabel - 2 baterie (pro dálkový ovladač) - Návod k obsluze Teplota - Provozní teplota +5 C +40 C Tento produkt odpovídá předpisům směrnic 95/47/ EHS a 2002/21/EHS. Produkt odpovídá těmto směrnicím: - 73/23/EHS - 93/68/EHS - 89/336/EHS 18 TECHNICKÉ ÚDAJE
